Цифрал КЛ-2 абонентская трубка домофона, обзор и разборка
Сегодня мы рассмотрим и разберем абонентскую трубку для домофона Цифрал КЛ-2, ранее я уже описывал подобную трубку, правда, на другом своем сайте - Цифрал КМ-2 (читайте по ссылке). Это по сути одно и то же изделие - простейшее, примитивное, но с некоторыми дизайнерскими отличиями и мизерными и не принципиально важными отличиями внутри.
+ Щелкните по фото, чтобы увеличить!

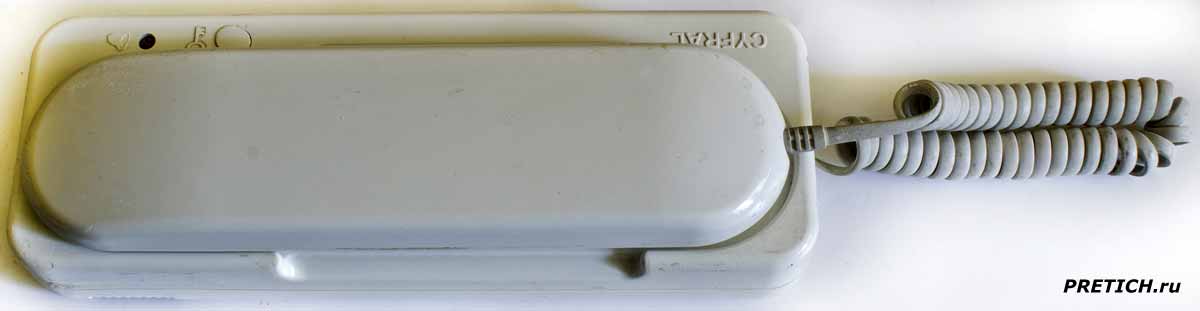

Итак, трубка Цифрал КЛ-2 сделана из белой пластмассы, как и все подобные штуки, она состоит из базы и самой трубки, соединенных между собой витым шнуром.
+ Щелкните по фото, чтобы увеличить!

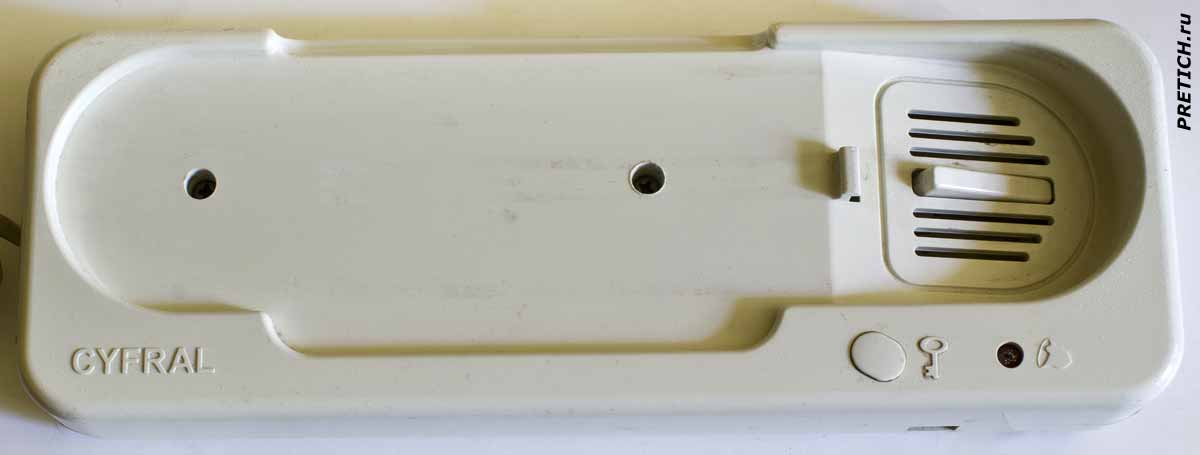

На базе есть типа логотип CYFRAL, затем кнопка, рядом с ней символ ключа - она отпирает дверь. Над ней один светодиод индикатора. Так же есть рычаг, который отключает трубку и рядом зацеп, чтоб трубка не падала (если она расположена вертикально на стене). Сбоку на аппарате есть прорезь, в которой виден переключатель - пластмассовый рычаг при разборке у меня куда-то выпал... это отключение звукового сигнала вызова (например, на ночь, чтоб не мешали).
+ Щелкните по фото, чтобы увеличить!

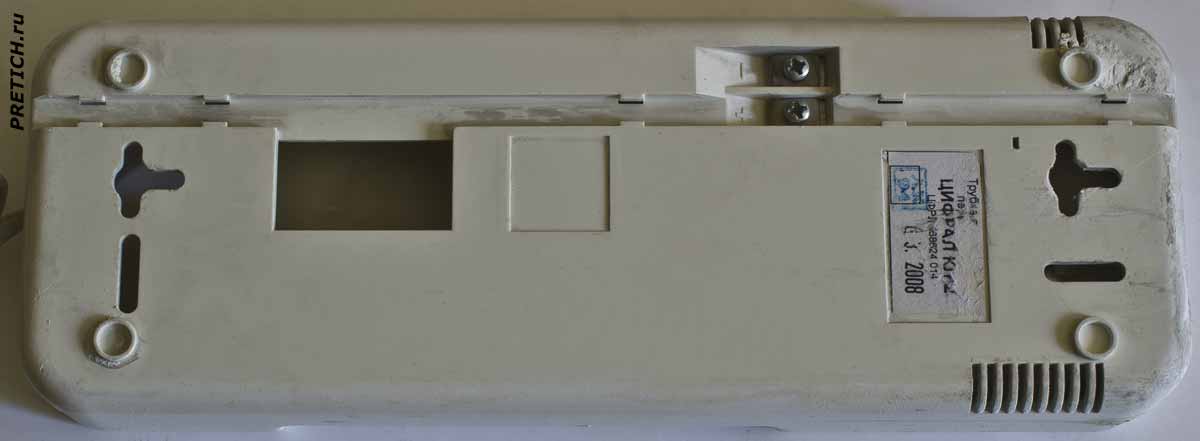

Обратная сторона базы: здесь мы видим ножки, для горизонтальной установки аппарата на стол, и отверстия для вертикальной навески на стену. Простенький кабелегон - углубление в корпусе, где укладываются провода. Там же две контактные площадки с винтами, они подписаны символами - "плюс" и "минус". Этикетка...
+ Щелкните по фото, чтобы увеличить!

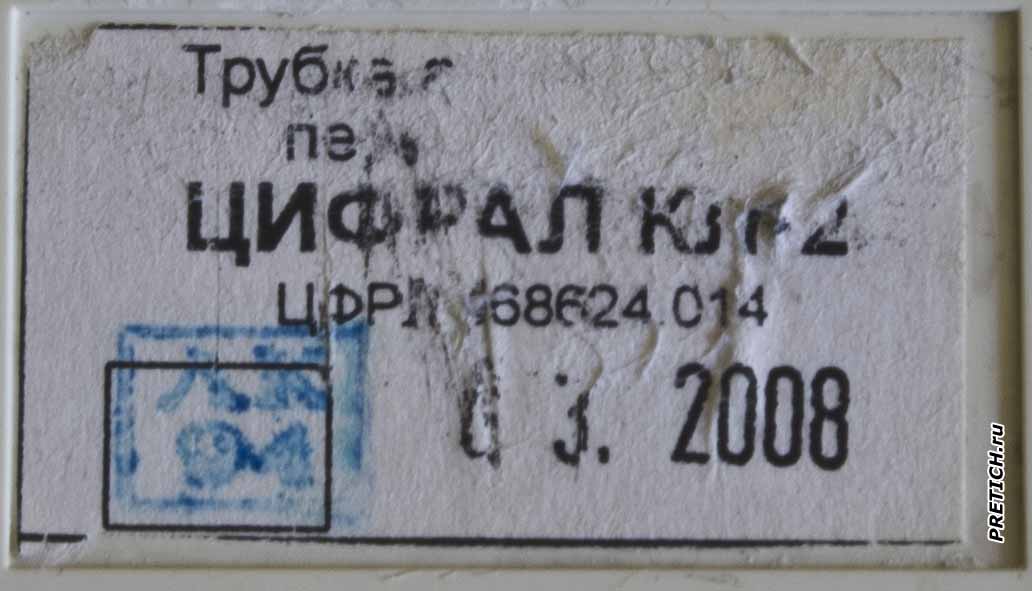

Этикетка пострадала от времени... так как это просто кусочек обычной бумаги, на которой напечатано (вероятно, на принтере) следующее: Трубка *** пер*** ЦИФРАЛ К**2 ЦФР№468624.014 Дата - * 3.2008 и штамп "ОТК"... Часть текста нечитаемая. Можно предположить, что трубка изготовлена в марте 2008 года...
+ Щелкните по фото, чтобы увеличить!

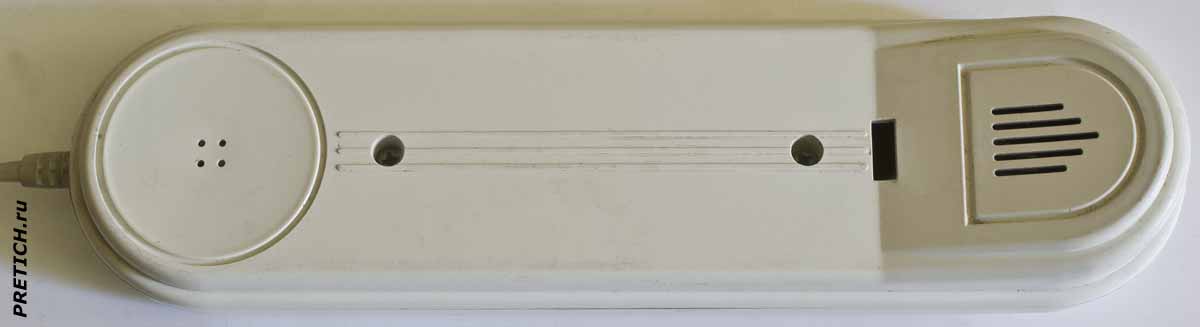

Трубка столь же простая... отверстия под динамик и микрофон, отверстие под зацеп на базе... все.
Технические характеристики Цифрал КЛ-2 краткие:
Тип - трубка абонентская индивидуальная.
Назначение - используется в связке с домофонами различных моделей для отпирания дверей.
Светодиодная индикация сигнала вызова.
Отключение звукового сигнала вызова.
Эквивалентное сопротивление 300 Ом.
Размеры аппарата 235 х 85 х 60 мм.
Масса 320 г.
Приступаем к разборке аппарата Цифрал КЛ-2, этот процесс простой. Откручиваем два винта на передней панели - место, где кладется сама трубка, и корпус разделяется на две половинки.
+ Щелкните по фото, чтобы увеличить!

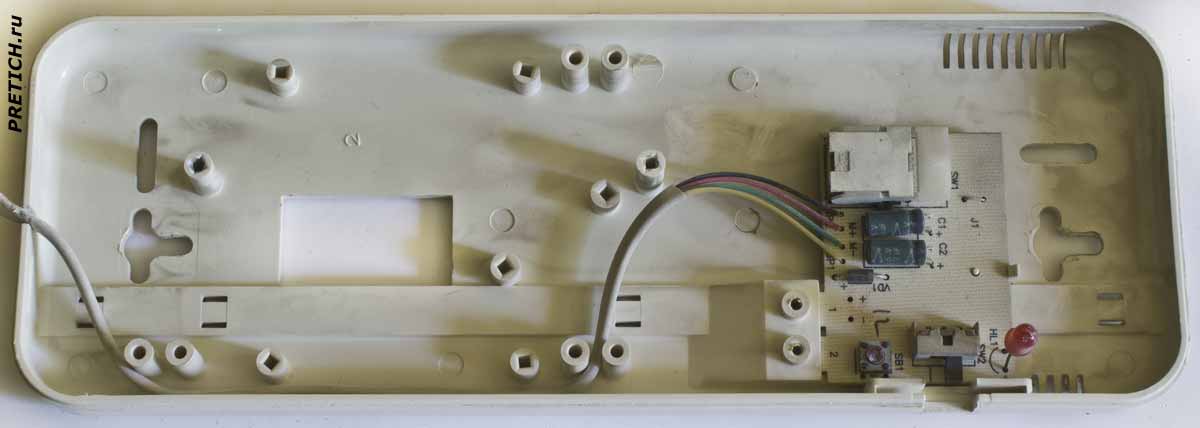

Внутри мы видим пустой корпус... лишь одна маленькая плата сиротливо ютится, зафиксированная защелкой... На плату ведут четыре провода с трубки... Извлекаем плату.

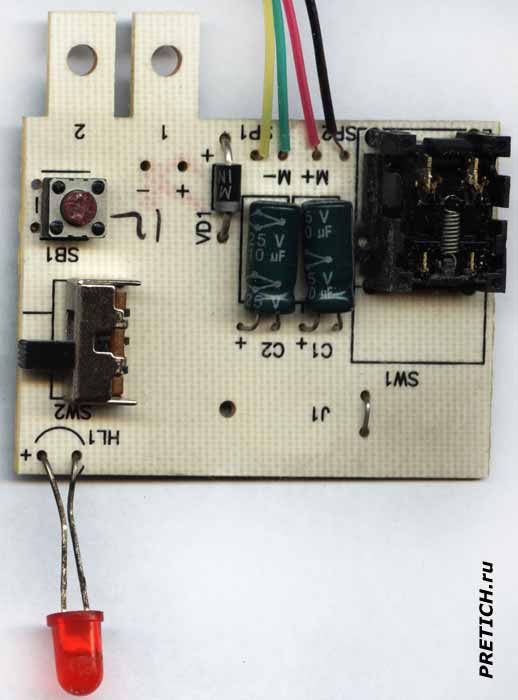

Плата односторонний стеклотекстолит. На ней минимум деталей: одна микрокнопка SB1 - отпирание двери, переключатель SW2 - отключение звукового сигнала, красный светодиод HL1 - индикатор вызова, переключатель SW1 - рычаг трубки (аналог рычага на обычном телефоне). Затем два электролитических конденсатора по 10 мкФ на 25 вольт, и один диод 1N4007...

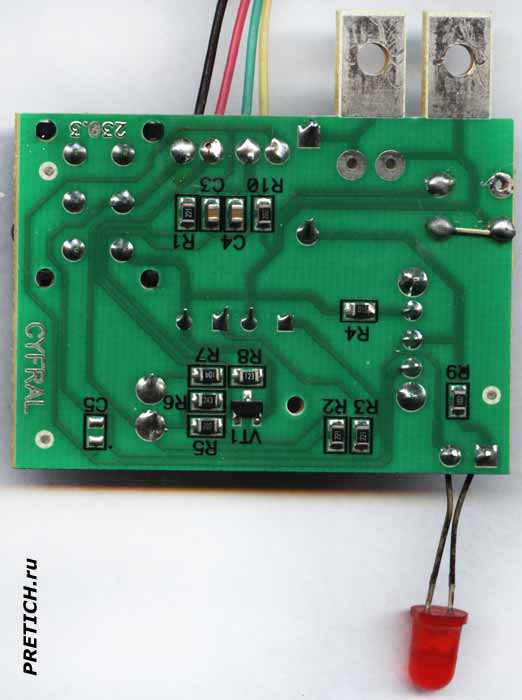

Обратная сторона платы, здесь логотип CYFRAL и некоторое количество SMD элементов - резисторов и конденсаторов... Есть один транзистор с маркировкой - 1Gt 76... ну и две контактные площадки для подключения внешней линии - выступы на текстолите...
+ Щелкните по фото, чтобы увеличить!
+ Щелкните по фото, чтобы увеличить!

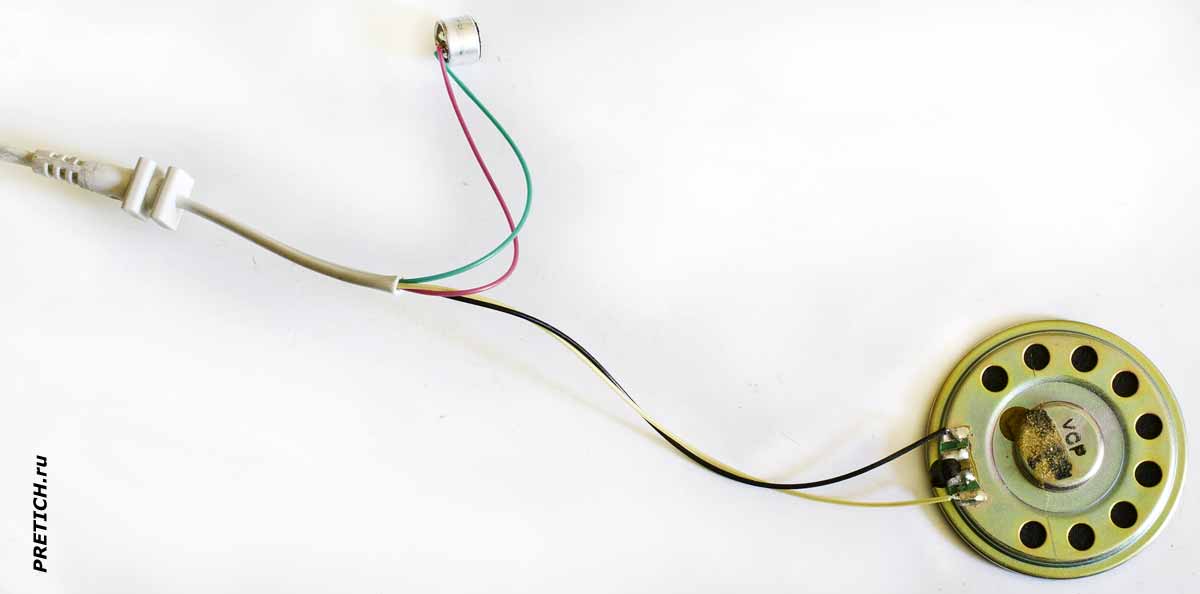

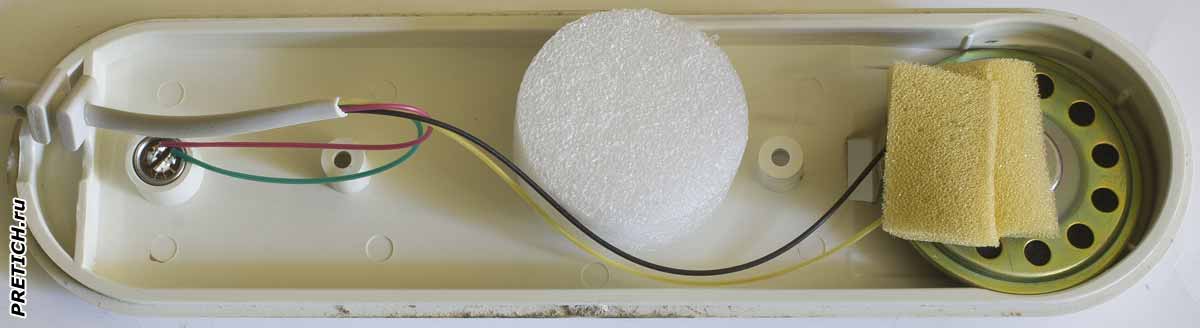

Разбираем трубку, здесь также два винта и все разобрано... Внутри мы видим один микрофон и один динами, затем какая-то "шайба" из жесткого поролонистого материала - видимо она гасит резонансные колебания от динамика, чтобы корпус не дребезжал. На динамик также наклеены два кусочка поролона...
+ Щелкните по фото, чтобы увеличить!

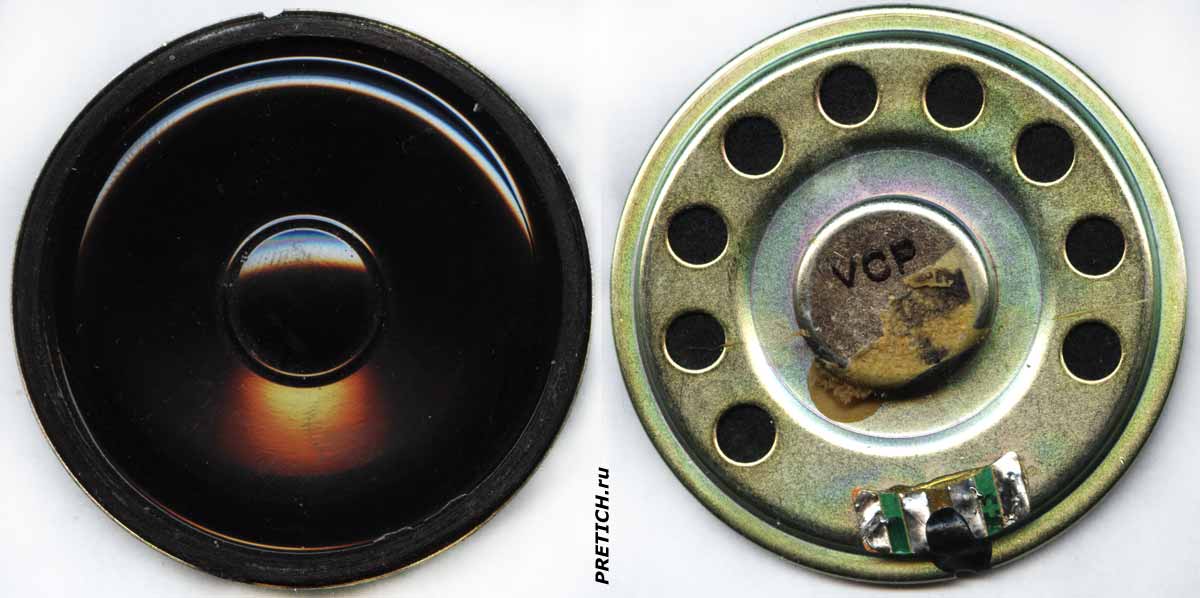

На экран магнитной системы динамика нанесена маркировка VCP - может быть еще чего, но... из-за клея ничего не видно... Диффузор динамика какая-то пленка, выполненная заодно с подвесом и колпачком. На микрофоне никакой маркировки нет.
На этом разборка аппарата Цифрал КЛ-2 закончена.
Напоследок общая информация: эта абонентская трубка, и ей подобные - есть массовый бюджетный (дешевый) вариант, трубка универсальная и может работать с массой различных домофонных систем. Такие трубки любят устанавливать массово, когда жилконторы или сами жильцы решаются на домофоны - так как трубка одна из самых дешевых, и до поры до времени работает вполне исправно (по идее там ломаться почти нечему).
Данный экземпляр был что называется "глючным" - у него были проблемы с голосовой связью, дистанционно открывал дверь через раз... Ремонтировать его, разумеется, никто не стал.
НПО Цифрал - это российская компания, расположенная в Москве и Брянске, которая существует уже 20 лет. В ассортименте компании большое количество различных систем безопасности, в штате компании более 500 человек. Компания заверяет, что имеет собственную инженерную и производственные базы. Т.е. имеются и свои конструкторы, свои заводы, цеха... В том числе по изготовлению и корпусов, и по производству электронных компонентов...
Михаил Дмитриенко, специально для PRETICH.ru
