Panasoanic KX-TS100 проводной телефон, разборка

Panasoanic KX-TS100 проводной телефон, разборка





Об телефонном аппарате Panasoanic KX-TS100 в интернете практически нет информации (есть аппарат с таким же наименованием, но это совсем другой - это Panasonic)... Здесь я опишу то, что есть, а также разберу и посмотрим, что у него внутри.

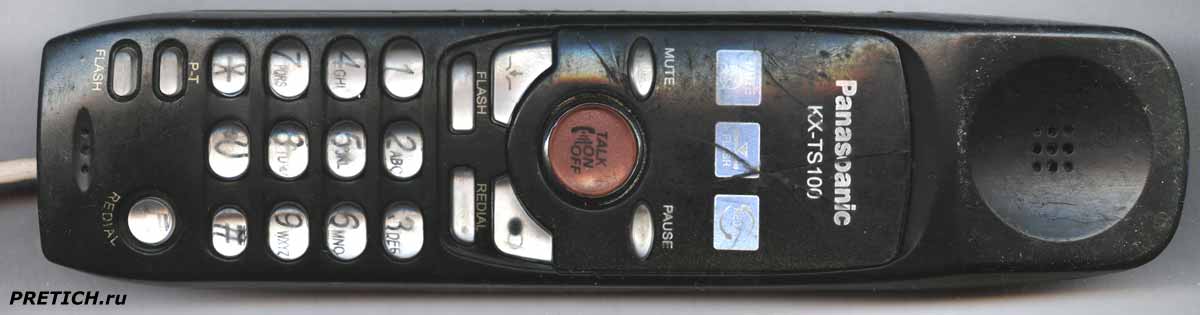

Panasoanic KX-TS100 обзор специального телефона

+ Щелкните по фото, чтобы увеличить!

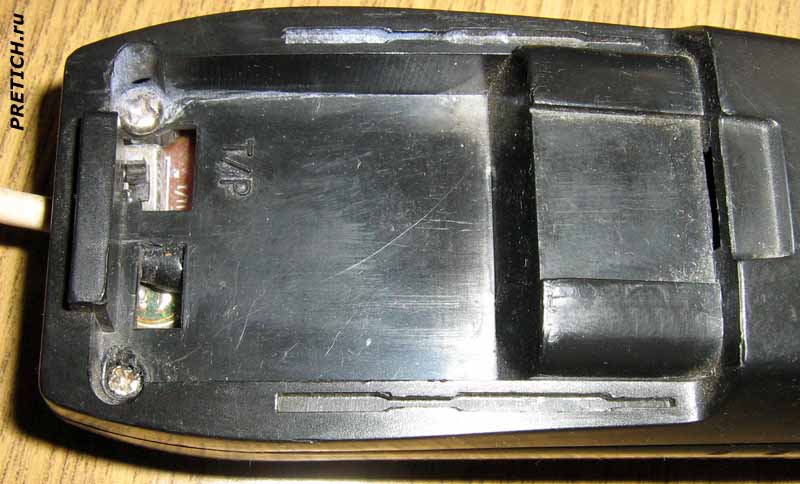

Этот телефон мне достался не в совсем комплектном состоянии - не было подставки (просто кусок пластмассы), и не было задней крышки батарейного отсека (впрочем, никакие батарейки или аккумуляторы в него не ставятся, туда укладывается кабель). Там же есть переключатель, подписанный T/P.



Panasoanic KX-TS100 описание проводного телефона



Panasoanic KX-TS100 телефон для монтажников

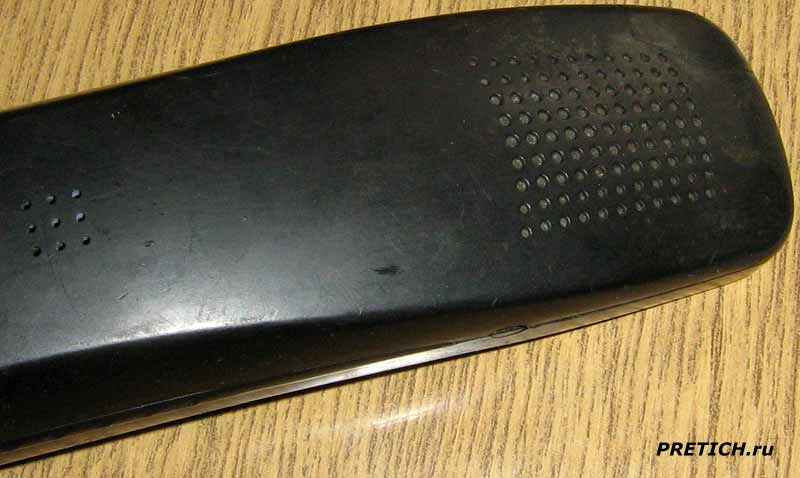

На задней стороне имеются какие-то ряды отверстий. Этот аппарат, как я понял, технический и не предназначен для домашнего использования. Это инструмент связистов - телефонистов... Разъем на конце кабеля тоже нестандартный, вернее не применяемый в массовой бытовой аппаратуре.

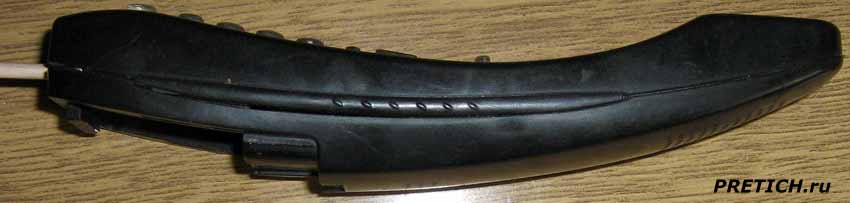

Panasoanic KX-TS100 описание спецтелефона связистов



Итак, пластмассовая трубка загнутая как бумеранг. На передней стороне ряды кнопок - 22 кнопки, среди которых цифровой номеронабиратель, кнопки Flash и Redial, продублированные... Кнопки MUTE и PASE. Красная кнопка TALK - ON/OFF. Дисплея нет.



Надо разбирать... Откручиваем два винта, разъединяем защелки и снимаем заднюю крышку.

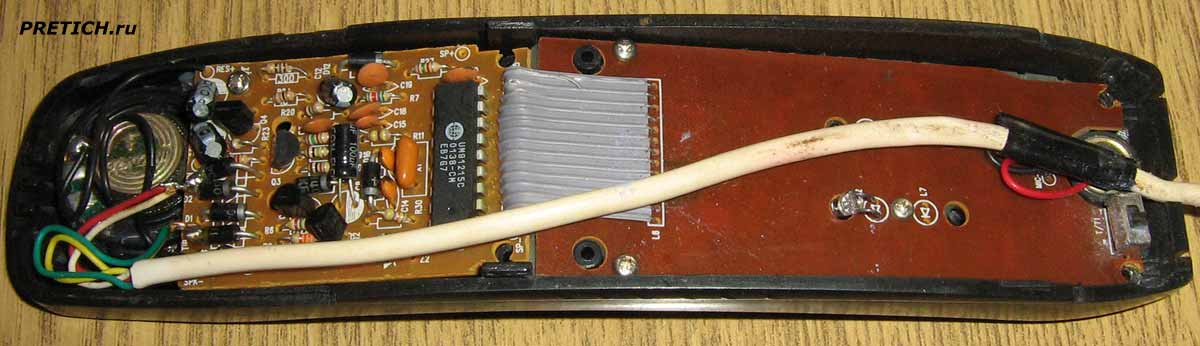

Panasoanic KX-TS100 разборка телефона связистов

+ Щелкните по фото, чтобы увеличить!

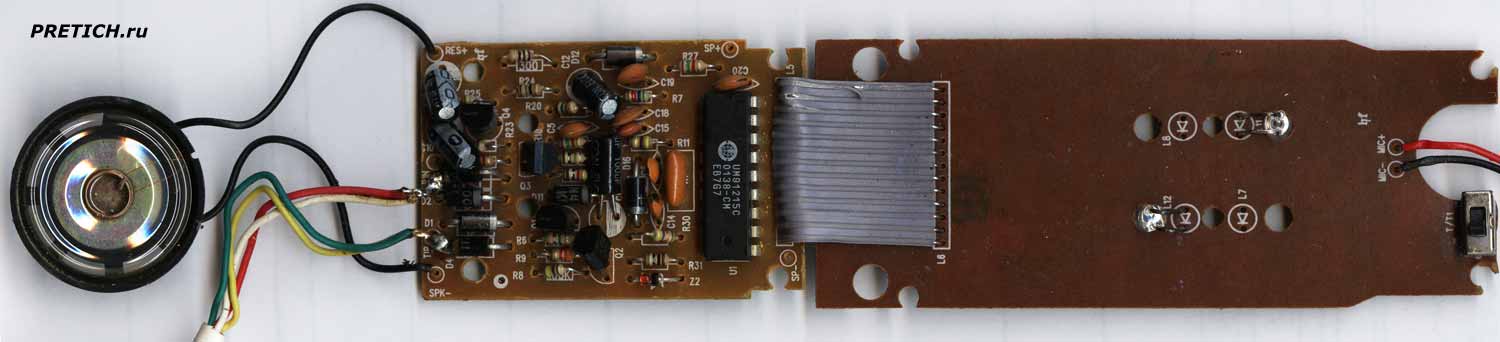

Внутри видим две платы электроники, соединенные между собой гибким шлейфом, отдельно идет динамик и микрофон.



Panasoanic KX-TS100 телефон, разборка и ремонт

+ Щелкните по фото, чтобы увеличить!



Извлекаем все это и рассматриваем по отдельности.

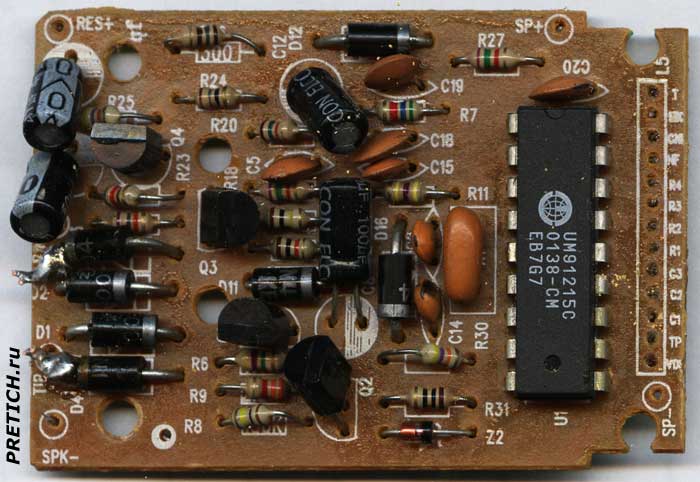

Panasoanic KX-TS100 основная плата электроники



Главное - это основная плата, или системная - на ней расположены все элементы. Небольшая плата одностороннего текстолита. Микросхема UM91215C - это вероятно и есть контроллер аппарата. Транзисторы A42OH, A92OH, C9014 - их две штуки. Кроме того видим диодный мост, прочие детали, которые вы можете видеть на фото.

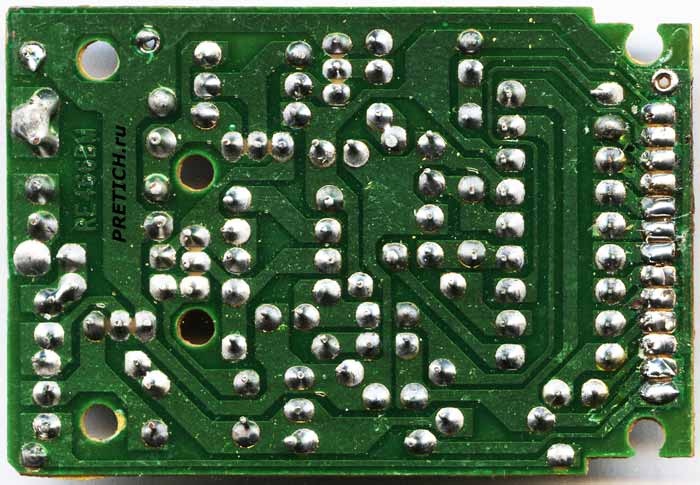

Panasoanic KX-TS100 схема телефона RE466BM



На обратной стороне основной платы элементов нет - только дорожки, покрытые зеленым лаком. На плате маркировка RE466BM.

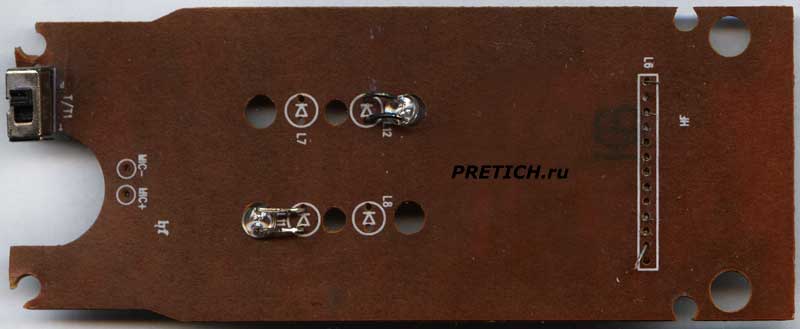

Panasoanic KX-TS100 платы электроники телефона



Эта плата соединена с другой платой через гибкий шлейф. С одной стороны этой платы лишь переключатель, места куда впаяны провода микрофона и шлейфа. А также два светодиода, которые через круглые отверстия выходят на другую сторону платы.

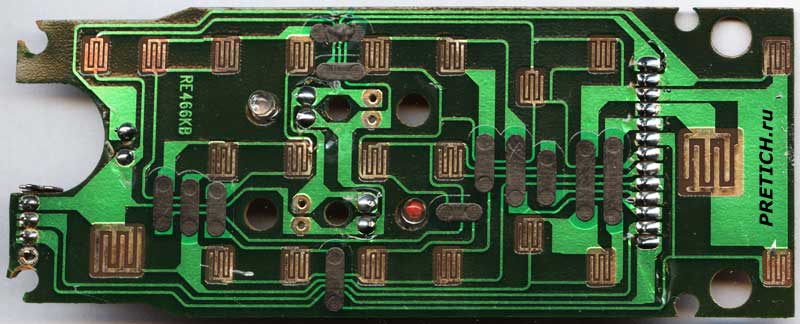

Panasoanic KX-TS100 плата номеронабирателя



С обратной стороны платы маркировка RE466KB, контактные площадки матрицы кнопок номеронабирателя... больше ничего нет.

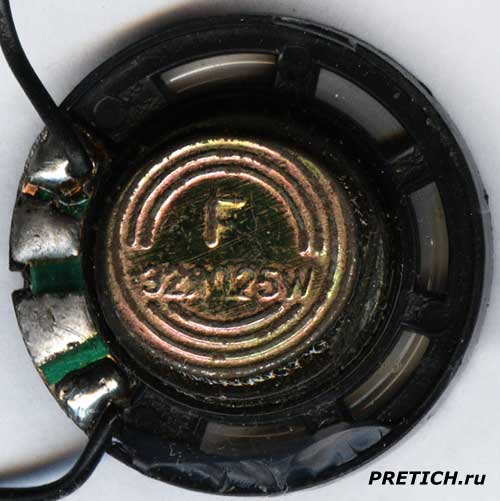

Panasoanic KX-TS100 динамик в трубке спец аппарата



Динамик с диффузором из пленки, ничем не примечательный. С обратной стороны буква F и технические данные: 32 Ом и 0,25 Вт. Микрофон никаких маркировок не имеет.

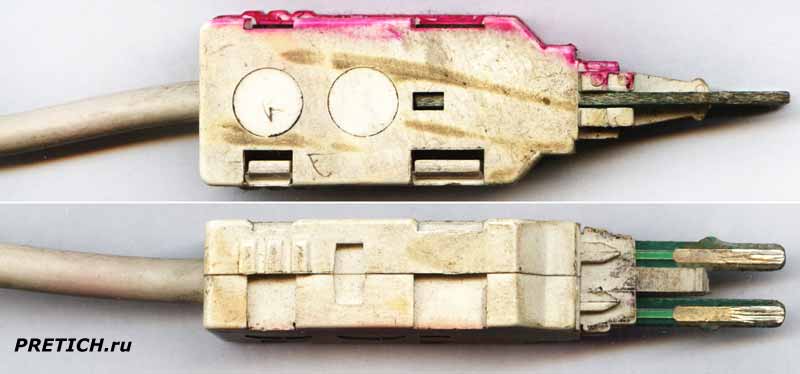

Panasoanic KX-TS100 разъем для подключения



Это разъем на конце провода. В проводе 4 жилы, но они парами припаяны к плате на два контакта: белый с красным и желтый с зеленым...



Размеры этого аппарата:



длина 180 мм

ширина 42 мм

толщина 40 мм - дуга

провод длина 1,5 м



На этом с аппаратом Panasoanic KX-TS100 заканчиваем, так он и остался мне неведомым... Если говорить о качестве изготовления - обычный китайский дешевый продукт, ничего интересного.





Михаил Дмитриенко, специально для PRETICH.ru

2018 г.
