Paradox Security Systems 748+ охранные системы
Плата электроники: Paradox Security Systems 748+ 24-зонная контрольная панель, она относится к охранным системам. Опишем ее насколько можно полнее.
![Paradox Security Systems 748+ полное описание Paradox Security Systems 748+ полное описание](/st/32/2_paradox_748.jpg)
+ Щелкните по фото, чтобы увеличить!

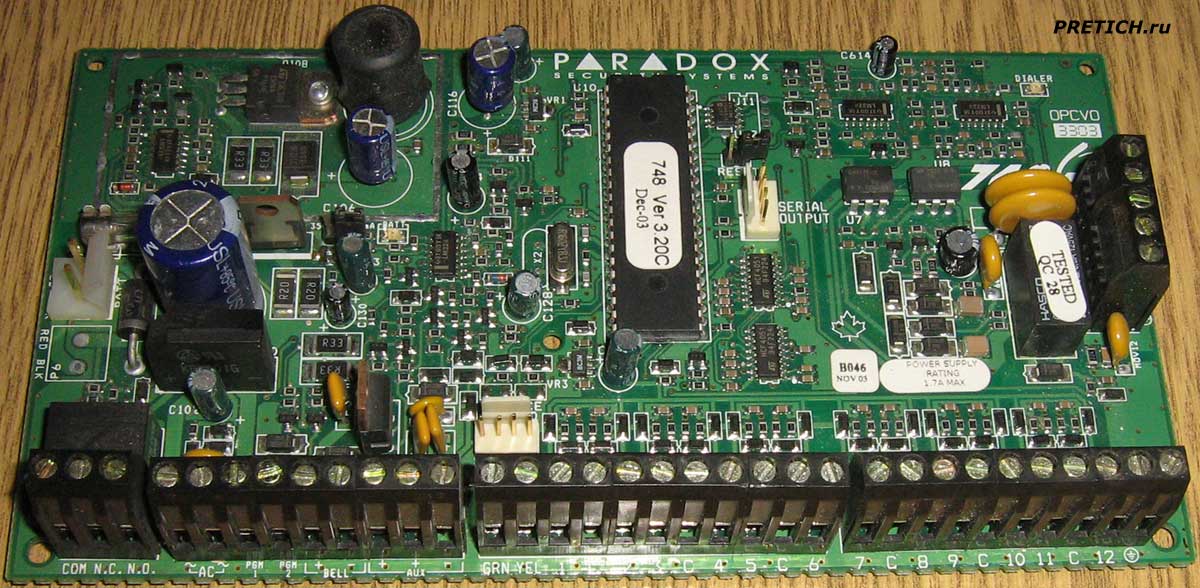

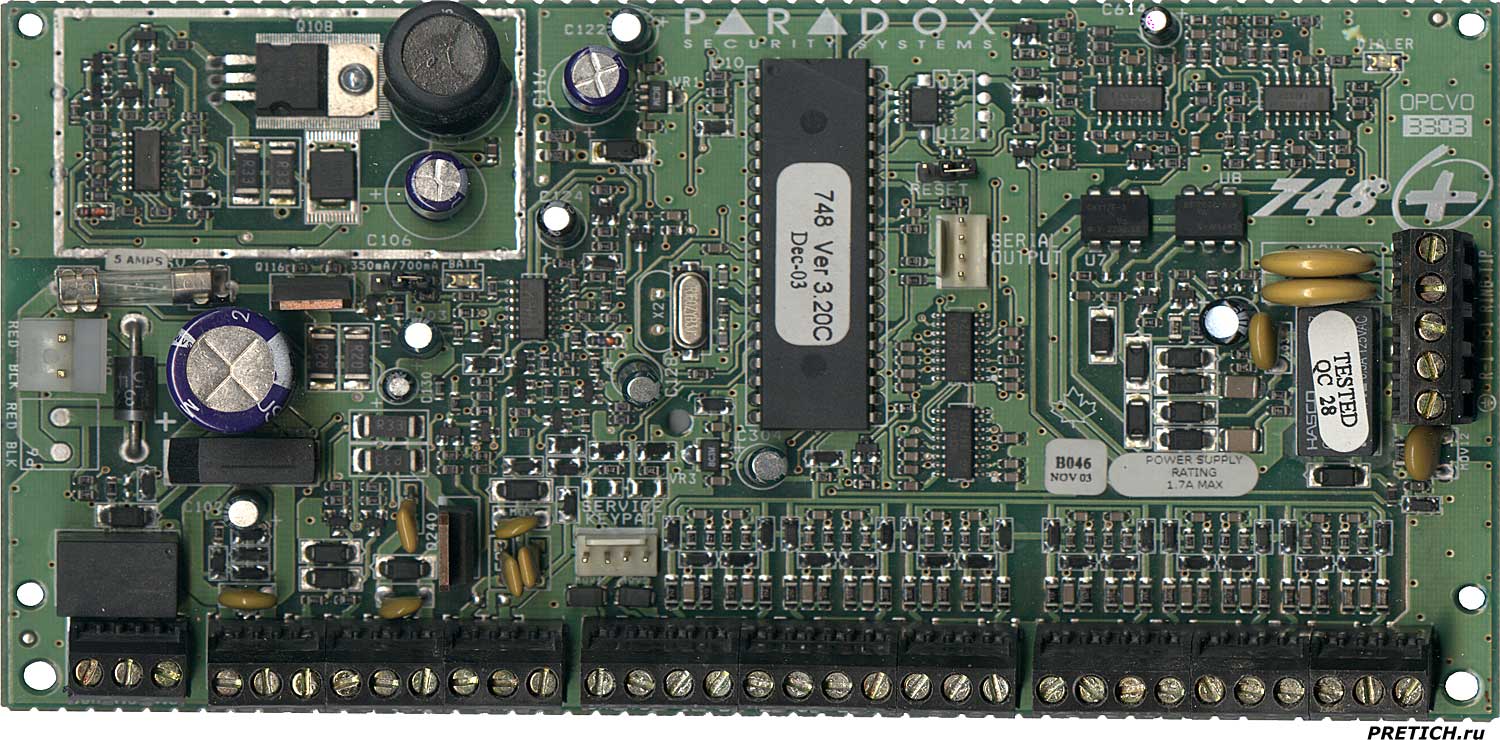

Плата - двусторонний стеклотекстолит покрытый зеленым лаком, размерами 190 х 100 мм. Все элементы сконцентрированы на одной стороне платы ее мы и рассмотрим. На плате мы видим: логотип Paradox Security Systems. Затем OPCVO 3303 и 748+. Так же есть наклейки: на одной B046 NOV 03 и на другой Power Supply Rating 1.7A MAX. Еще значок в виде кленового листа...
На плате есть один двухконтактный разъем - для подключения питания. Затем контактные колодки черного цвета... Еще есть четырехконтактный разъем, подписанный Service Keypad - вероятно для подключения клавиатуры... Еще один такой же разъем - Serial Output...
![Paradox Security Systems 748+ охранные системы Paradox Security Systems 748+ охранные системы](/st/32/7_paradox_748.jpg)
![Paradox Security Systems 748+ как прошить контроллер Paradox Security Systems 748+ как прошить контроллер](/st/32/9_paradox_748.jpg)
![PIC16F74-I/P контроллер Paradox Security Systems 748+ PIC16F74-I/P контроллер Paradox Security Systems 748+](/st/32/3_paradox_748.jpg)
![P16NE стабилизатор Paradox Security Systems 748+ P16NE стабилизатор Paradox Security Systems 748+](/st/32/8_paradox_748.jpg)
![CNY17F-3 на Paradox Security Systems 748+ CNY17F-3 на Paradox Security Systems 748+](/st/32/10_paradox_748.jpg)

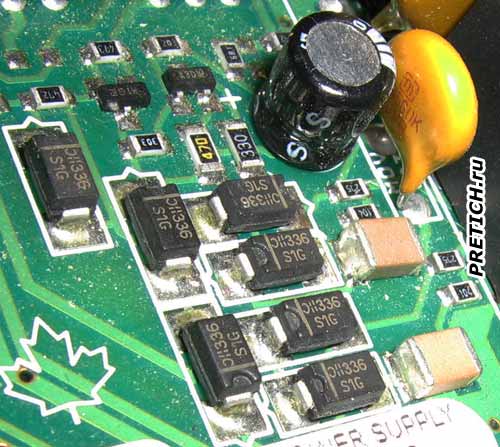

![Paradox Security Systems 748+ ремонт платы Paradox Security Systems 748+ ремонт платы](/st/32/11_paradox_748.jpg)

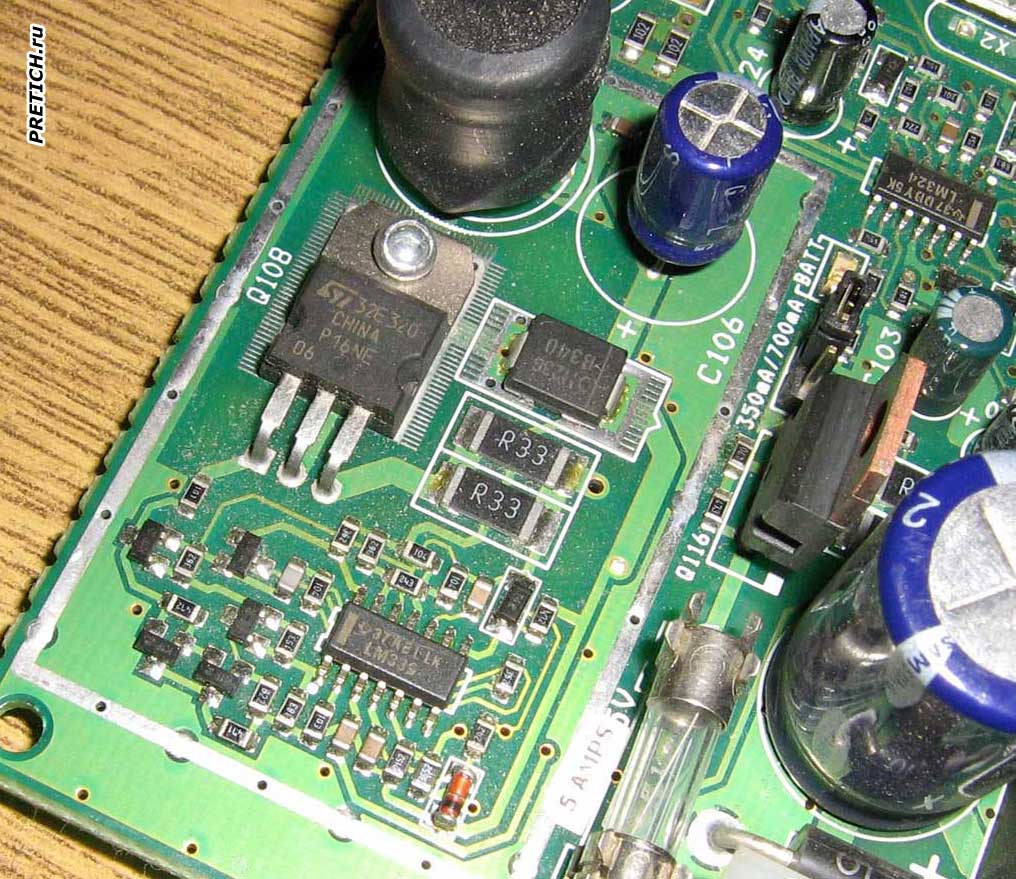

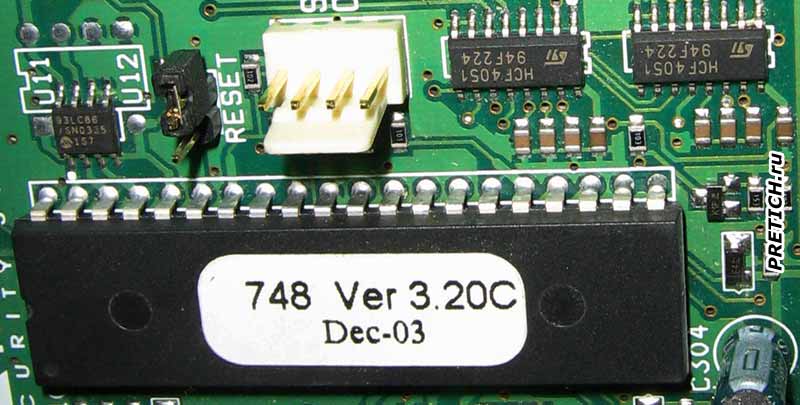

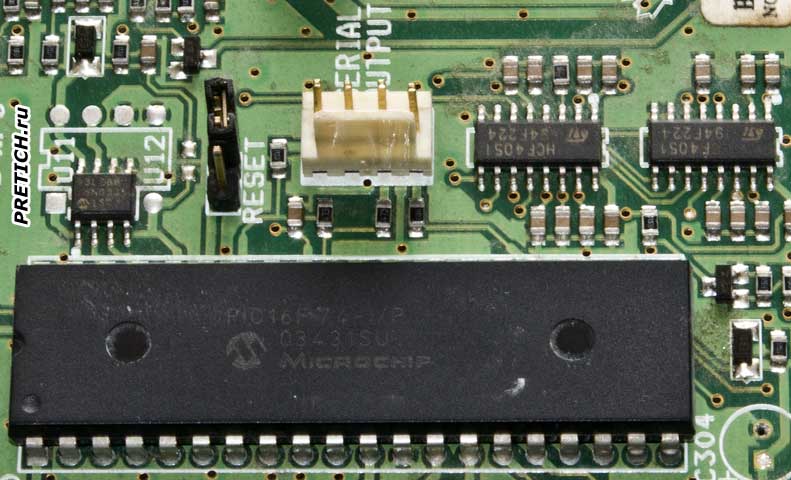

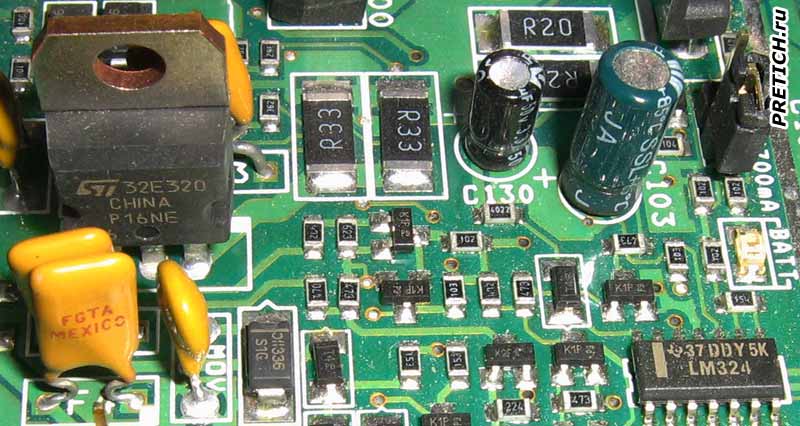

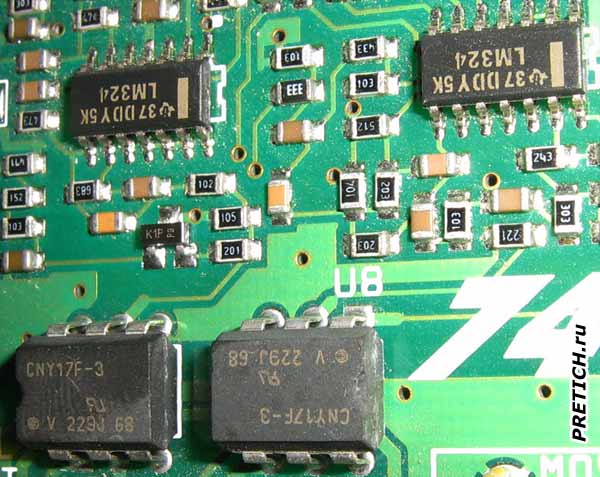

Из крупных элементов: В отдельном поле мы видим микросхему LM339, транзистор 32E320 P16NE производства STMicroelectronics. Большая микросхема, на ней наклейка: 748 Ver 3.20C Dec-03. Под наклейкой видим такую маркировку: PIC16F74-I/P и логотип Microchip - это 8-разрядный КМОП микроконтроллер с Flash памятью. Еще микросхемы: HCF4051 94F224, LM324, CNY17F-3 это фототранзисторные оптроны.
![Paradox Security Systems 748+ реле, ремонт Paradox Security Systems 748+ реле, ремонт](/st/32/4_paradox_748.jpg)
![HASCO BAS511DC12 реле на плате Paradox Security Systems HASCO BAS511DC12 реле на плате Paradox Security Systems](/st/32/5_paradox_748.jpg)

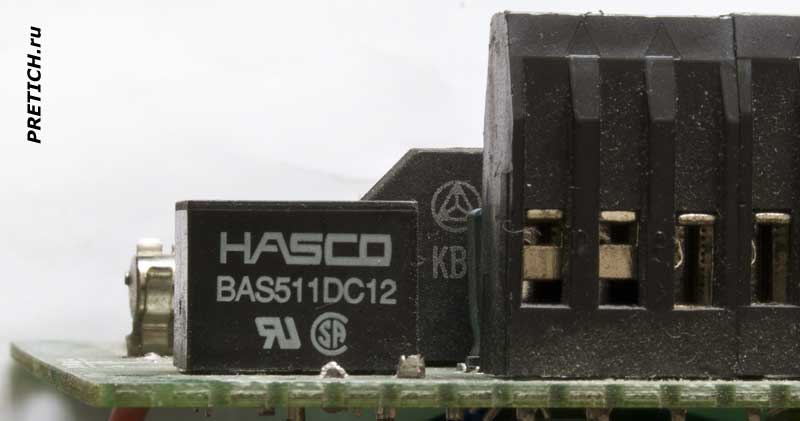

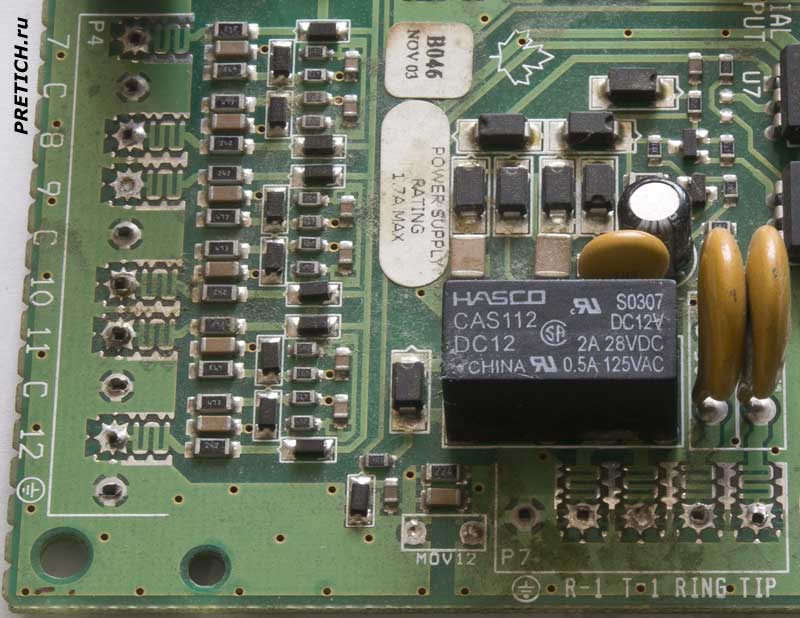

Реле HASCO CAS112 - поверх маркировки наклейка TESTED QC 28. Еще одно реле HASCO BAS511DC12... Диодный мост KBL401G. Еще один чип производства Microchip 93LC86 - это прошиваемая память Serial EEPROM. Ну и масса прочих мелких деталей SMD монтажа, кстати, есть и пустующие места...
![Paradox Security Systems 748+ схема платы Paradox Security Systems 748+ схема платы](/st/32/1_paradox_748.jpg)
+ Щелкните по фото, чтобы увеличить!

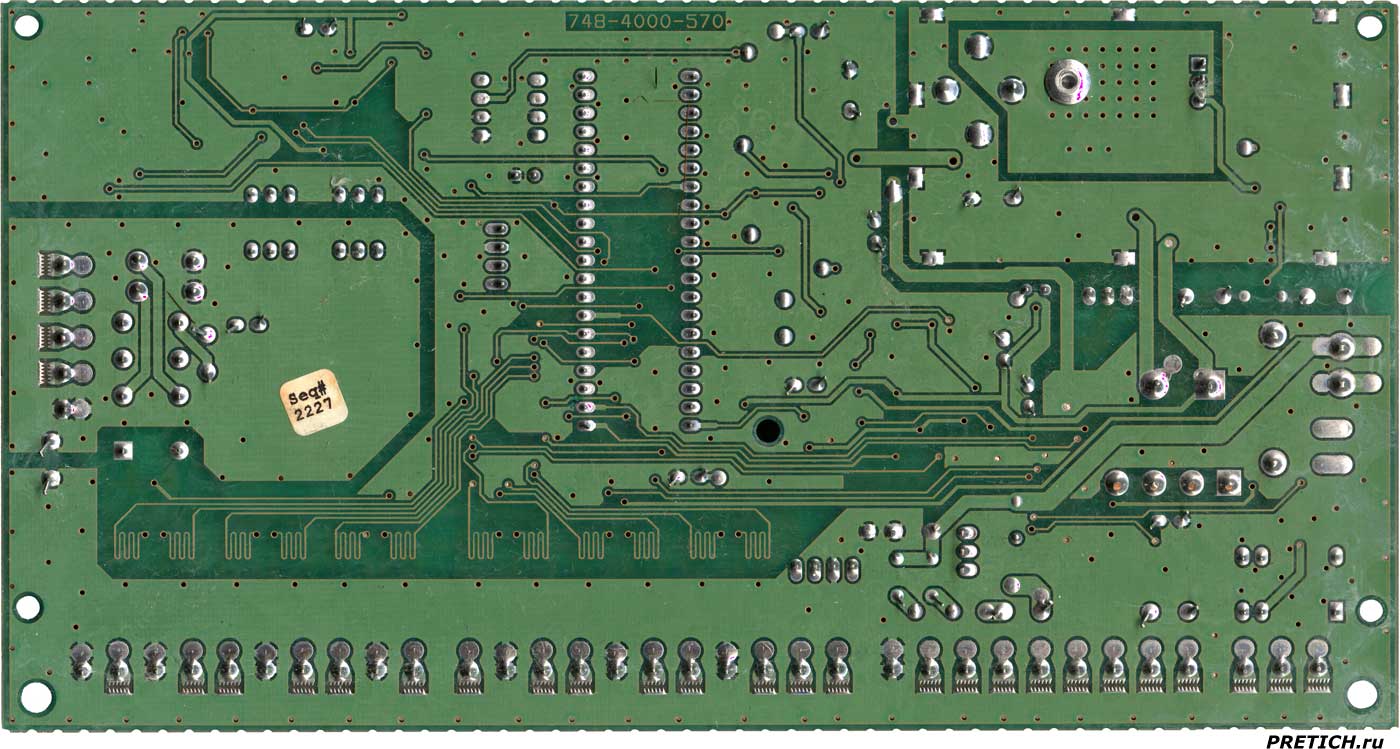

На обратной стороне платы элементов нет. Есть маркировка: 74B-4000-570 и бумажная наклейка: Seq# 2227.
![Paradox Security Systems 748+ обзор, с разборкой Paradox Security Systems 748+ обзор, с разборкой](/st/32/6_paradox_748.jpg)
Характеристики Paradox Security Systems 748+
12 зон (24 зоны с удвоением) + 2 клавиатурные зоны (максимум 24 зоны в системе)
2 программируемые выхода PGM + 1 выход реле
Импульсный источник питания на 1.7А
2 контролируемых выхода для питания датчиков
Функция контроля сирены и питания датчиков
Функция контроля телефонной линии
Стандартный бокс 280 x 280 x 80 мм
Снята с производства. Заменяется на SP7000.
Paradox Security Systems - это канадская компания, основанная в 1989 году, занимается разработкой и производством различных охранных систем. Вообще, информации о компании крайне мало...
