Сейсмическая группа Маканчи. О сети наблюдений НЯЦ РК

Сейсмическая станция Маканчи была открыта в 1970 г. специально для целей ядерного мониторинга. Она расположена в Восточном Казахстане в 60 км от границы Казахстана и Китая.  Вообще, Кахахстан привлекательная страна для туризма - я здесь родился, но «подробнее» узнал только недавно...

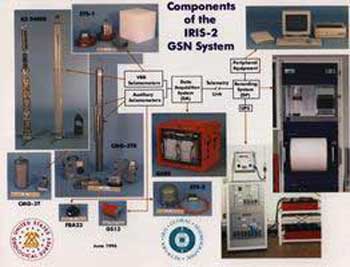

В 1994 г. станция передана Институту геофизических исследований НЯЦ РК. В этом же году в соответствии с программой JSP на ней была установлена трехкомпонентная станция DAS Reftek. Осенью 1996 года дополнительно начала работать трехкомпонентная станция IRIS / GSN, оснащенная сейсмометрами STS-1, STS-2 и акселерометром FBA 23, установленными в штольне на отметке около 10 м от поверхности Земли. Характеристики этой аппаратуры приведены в таблице 1. Данные станции IRIS/GSN передаются в Центр сбора данных Геологической службы США (USGS) в Альбукерке.

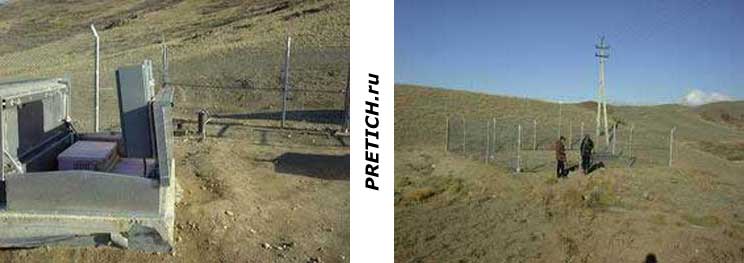

В 1996 г. согласно Протоколу к ДВЗЯИ в число станций первичной сети IMS включена сейсмическая группа Маканчи (МАК, PS23). Она расположена примерно в 25 км от станции Маканчи. Строительство сейсмической группы и установка оборудования проводились совместно CTBTO, AFTAC (США) и ИГИ НЯЦ РК и были закончены в 2000 г. Вся сейсмическая аппаратура установлена в скважинах диаметром 10 дюймов. Глубина установки датчиков и их координаты указаны в таблице 2.

На рисунке показана конфигурация сейсмической группы Маканчи. Элементы расположены в форме двух концентрических колец. Апертура группы составляет 4 км. Регистрация сейсмических сигналов производится в цифровом виде. Количество отсчетов в секунду составляет 40. Режим регистрации непрерывный. На 9 площадках (МК 01-МК 09) установлены однокомпонентные скважинные сейсмометры GS-21, которые регистрируют сейсмические сигналы только по вертикальной компоненте (Z). Кроме того имеются две трехкомпонентные станции МК 31 и МК 32 (одна в скважине, другая на поверхности), регистрация на которых ведется сейсмометрами KS 54000 (скважинный) и GS-13 (на поверхности). Сейсмометры KS54000 и GS-13 регистрируют сейсмические сигналы по трем компонентам: вертикальной (Z) и двум горизонтальным, ориентированным в направлениях север-юг (NS) и восток-запад (EW). Сейсмометры GS-13 были установлены дополнительно на МК 32 в 2001 г. для обеспечения регистрации высокочастотных сигналов.

В течение 2001 года сейсмическая группа Маканчи работала в режиме тестирования. В январе 2002 г. станция была сертифицирована в качестве первичной станции МСМ.

Таблица 1.

Основные параметры сейсмической аппаратуры, установленной на станции Маканчи в разное время.

Таблица 2

Координаты и глубины скважин сейсмической группы "Маканчи"

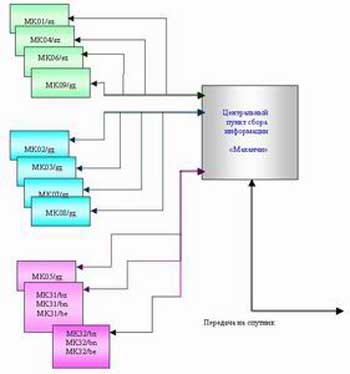

Коммуникационная структура сейсмической группы Маканчи

Информация с выносных пунктов сейсмической группы Маканчи МК01 - МК32 по радио-телеметрическим каналам передается в центральный пункт сбора информации, где три входящих потока преобразуются в один исходящий, который далее по спутниковому каналу передается в г.Алматы в Центр данных.

Управление системой осуществляется дистанционно с центрального пункта сбора информации.

Из Алматы данные сейсмической группы Маканчи передаются в реальном времени в Международный Центр Данных в Вене и в Американский национальный центр данных во Флориде (США).

***
