JK-298 массажер, Китай - обзор и разборка
Сегодня я опишу и разберу один электрический вибромассажер типа "Коромысло". Работает он от встроенного аккумулятора. Увы, на массажере нет никаких надписей - производитель, название модели и прочие данные неизвестны. Вероятно, когда-то на нем и была этикетка, но мне он попал без нее... Тем не менее, поиск по картинкам в интернете дал некоторую информацию: этот массажер называется "Пресс Троник JK-298" или "JK-298 EXTENSION PRESSING MASSAGER"... Массажер используется для массажа различных частей тела: спины, поясницы, живота, бедер, рук, ног, шеи, ступней ног и так далее... В общем, всего тела. Его используют как для лечения, так и для профилактики, для похудения...
![JK-298 массажер полное описание JK-298 массажер полное описание](/st/32/1_jk-298_mass.jpg)
+ Щелкните по фото, чтобы увеличить!
![JK-298 массажер коромысло, обзор JK-298 массажер коромысло, обзор](/st/32/2_jk-298_mass.jpg)
+ Щелкните по фото, чтобы увеличить!
![JK-298 EXTENSION PRESSING MASSAGER массажер JK-298 EXTENSION PRESSING MASSAGER массажер](/st/32/3_jk-298_mass.jpg)

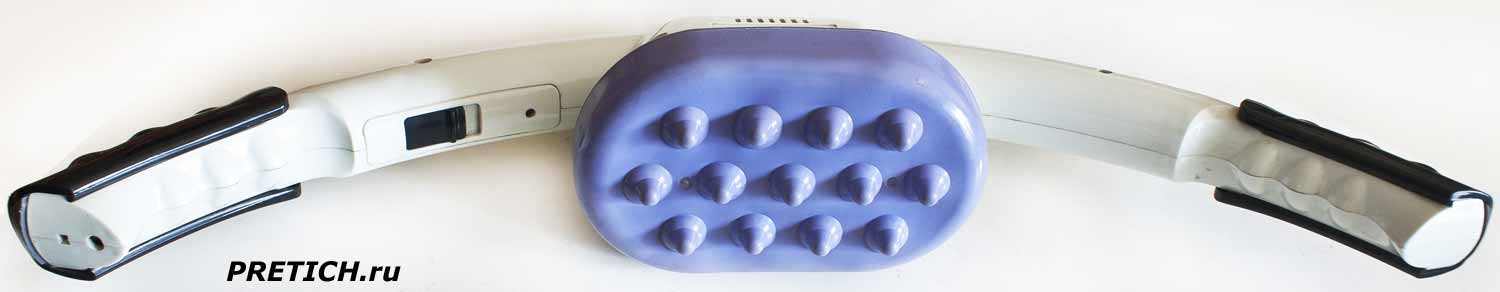

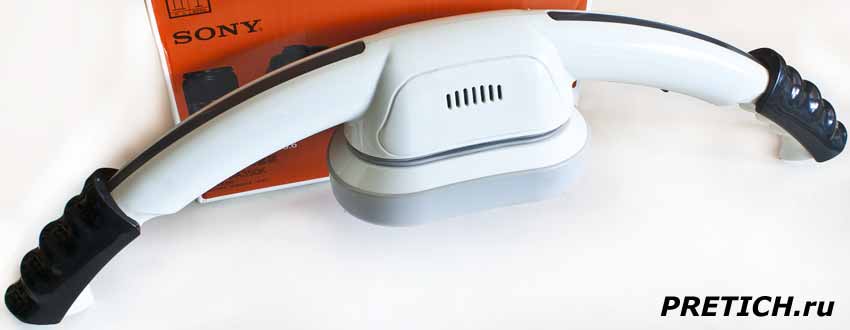

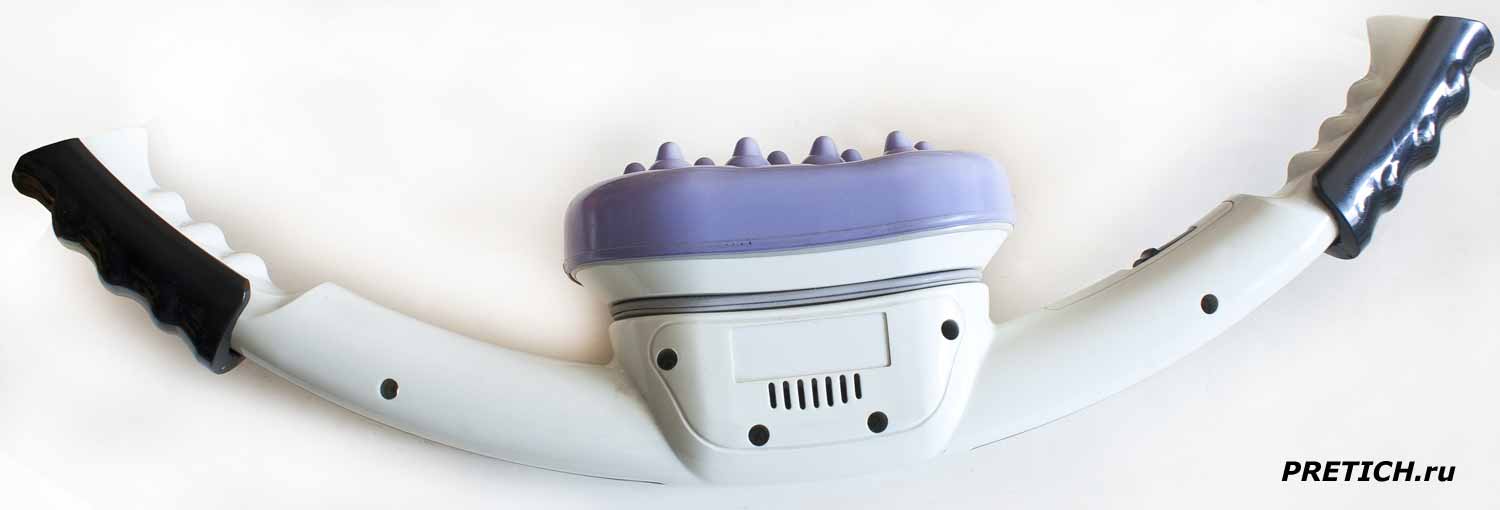

Итак, как было уже сказано массажер изготовлен в форме коромысла, по краям ручки из черной пластмассы, корпус также пластмассовый, посередине основной узел... Пластмасса, кстати, весьма крепкая.
![Пресс Троник JK-298 описание вибро массажера Пресс Троник JK-298 описание вибро массажера](/st/32/7_jk-298_mass.jpg)

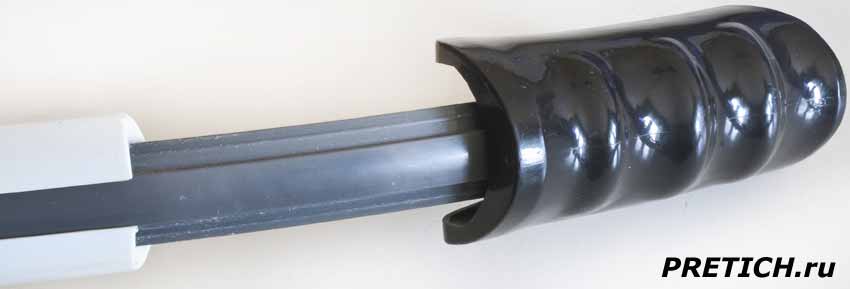

Сверху идут от ручек как бы черные пластмассовые вставки - дело в том, что эти черные ручки не жестко зафиксированы, они выдвигаются - под индивидуальные особенности и потребности пользователя.
![JK-298 переключатель режимов работы массажера JK-298 переключатель режимов работы массажера](/st/32/4_jk-298_mass.jpg)

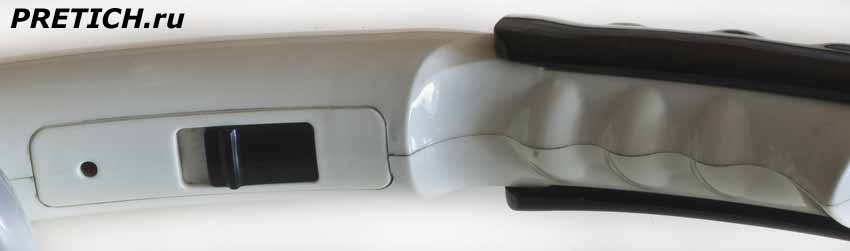

На одной ручке мы видим переключатель на три положения - включение/выключение и два режима работы. Тут же отверстие, а в нем индикатор - он светится, когда заряжается аккумулятор.
ВНИМАНИЕ! Такие массажеры для большинства людей приносят пользу, но бывают и исключения. Иногда людям нужна ортопедическая подушка для сна, а такие "агрессивные" инструменты противопоказания... Смотрите, и если что - надо проконсультироваться у врача!
![JK-298 зарядка массажера коромысло JK-298 зарядка массажера коромысло](/st/32/5_jk-298_mass.jpg)

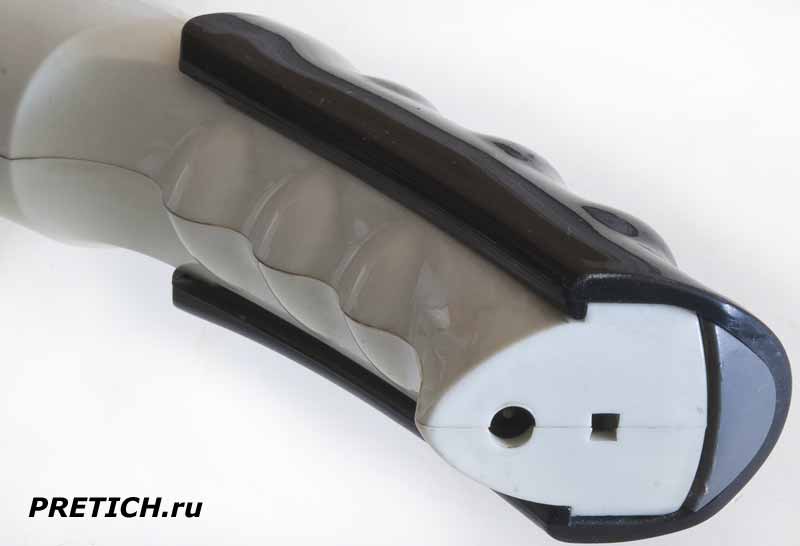

С торца одной ручки обычный пальчиковый разъем для подключения зарядного устройства. Еще какое-то квадратное отверстие - зачем оно нужно неизвестно...
Рабочая область - эластичная съемная насадка с тринадцатью закругленными выступами... Я сперва думал, что в комплекте могли быть и другие насадки, но это вряд ли... Так как, сняв эту насадку, увидел пластмассовое основание с 13 шариками...
![JK-298 насадки для вибро массажера JK-298 насадки для вибро массажера](/st/32/6_jk-298_mass.jpg)

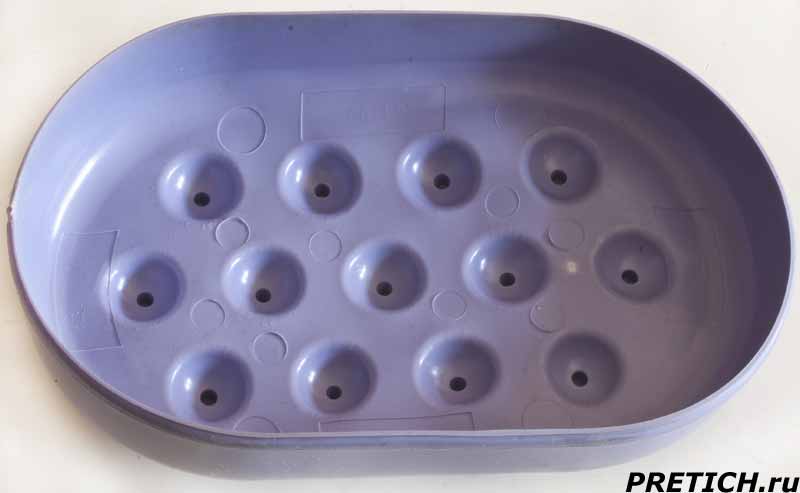

Насадка изнутри - ничего интересного. Ее можно снять, помыть, например...
Теперь приступим к разборке массажера JK-298 (если он действительно имеет такое наименование)... Разборка обычная: корпус состоит из двух половинок соединенных друг с другом винтами. Выкручиваем их. Убираем ручки из черной пластмассы, смотрим внутрь.
![JK-298 разборка электрического массажера JK-298 разборка электрического массажера](/st/32/8_jk-298_mass.jpg)
+ Щелкните по фото, чтобы увеличить!

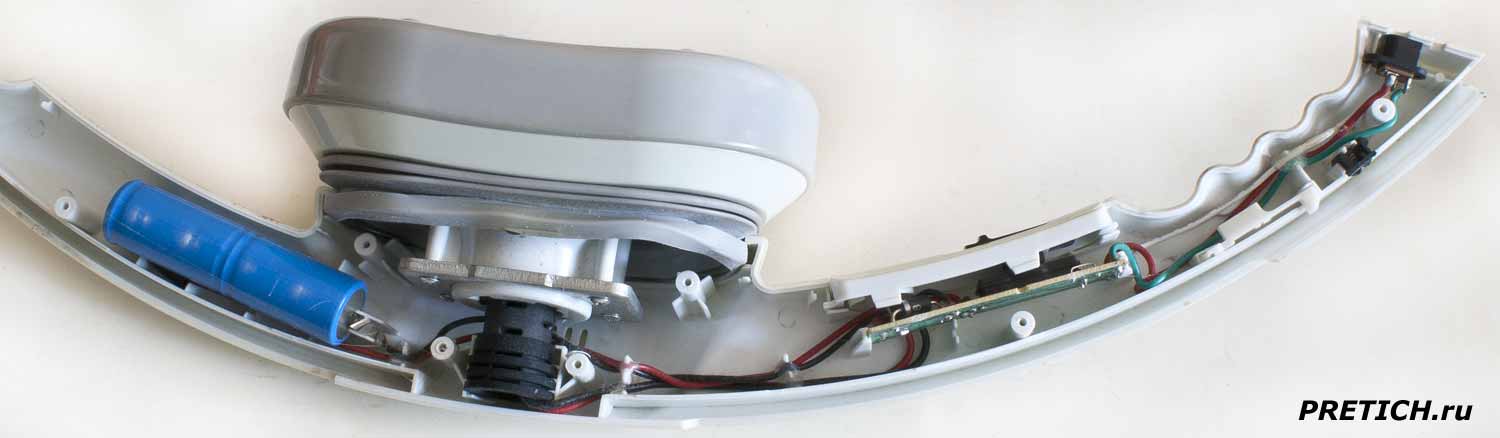

Внутри массажера мы видим: аккумуляторную батарею, затем блок с двигателем, который и обеспечивает вибрацию. Небольшая плата электроники и разъем для зарядки аккумулятора. Вытаскиваем все это и продолжаем разборку.
![JK-298 разборка и ремонт массажера JK-298 разборка и ремонт массажера](/st/32/9_jk-298_mass.jpg)

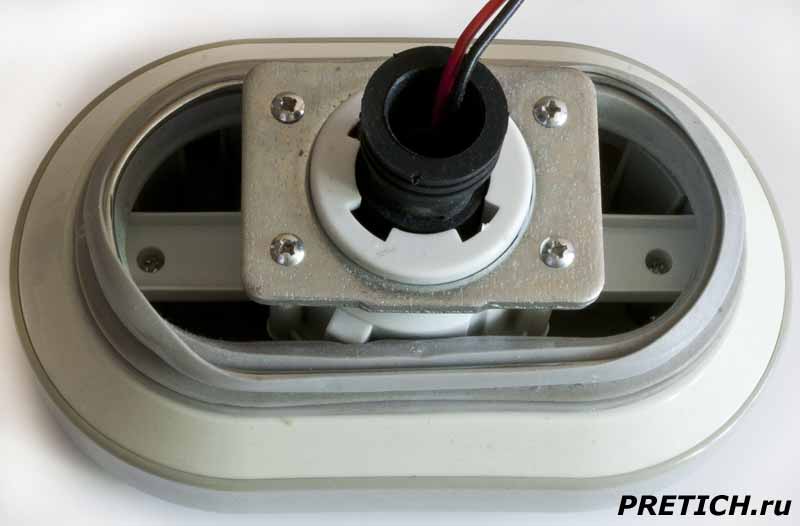

Подвижная часть массажера - овальной конструкции...
![JK-298 китайский вибро массажер, описание JK-298 китайский вибро массажер, описание](/st/32/11_jk-298_mass.jpg)

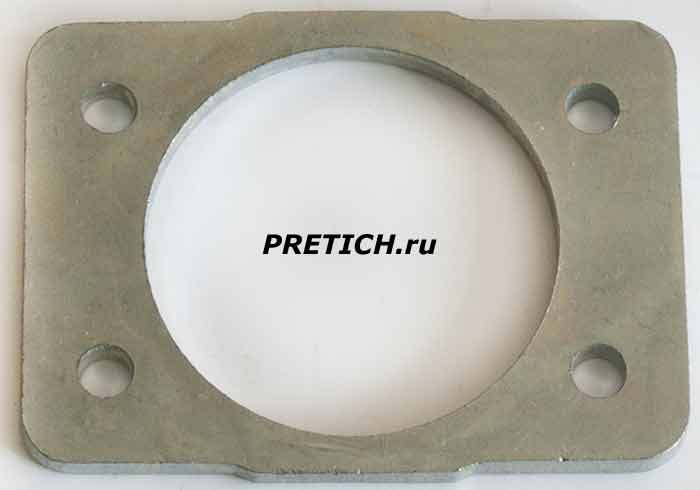

Стальная пластина толщиной 4,5 мм нужна лишь для массы...
![JK-298 разборка массажера, форма коромысло JK-298 разборка массажера, форма коромысло](/st/32/10_jk-298_mass.jpg)

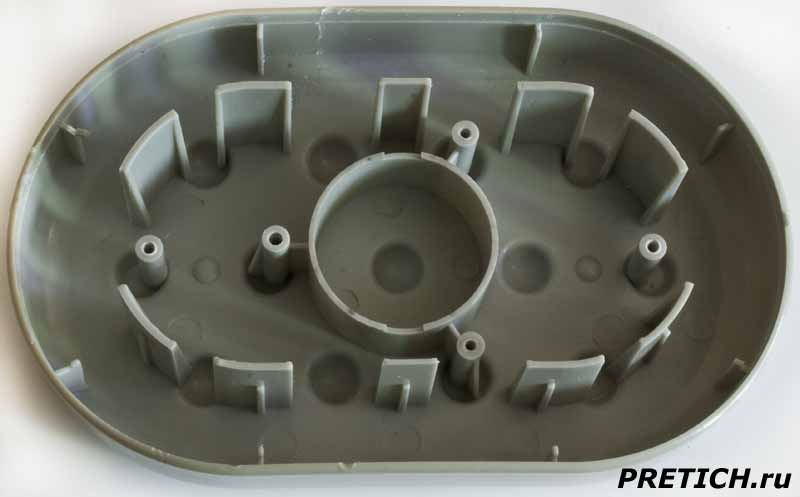

Нижняя часть этого блока...
![JK-298 устройство вибро массажера универсального JK-298 устройство вибро массажера универсального](/st/32/12_jk-298_mass.jpg)
![JK-298 гофра массажера, разборка и ремонт JK-298 гофра массажера, разборка и ремонт](/st/32/13_jk-298_mass.jpg)

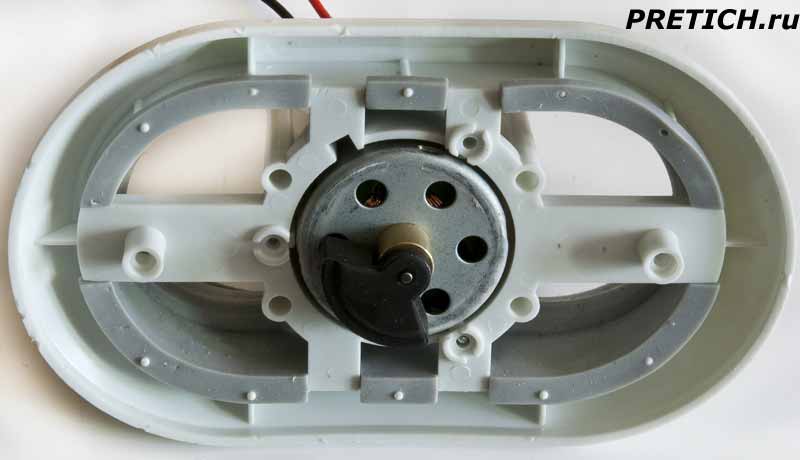

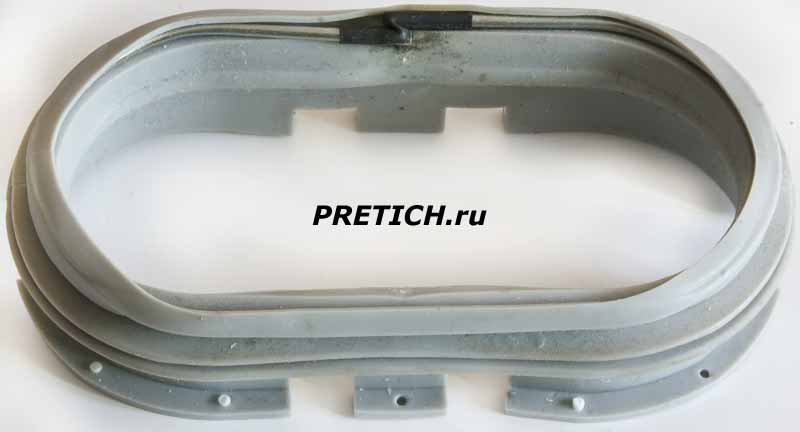

Этапы разборки...
![WK01M двигатель в массажере JK-298 WK01M двигатель в массажере JK-298](/st/32/14_jk-298_mass.jpg)

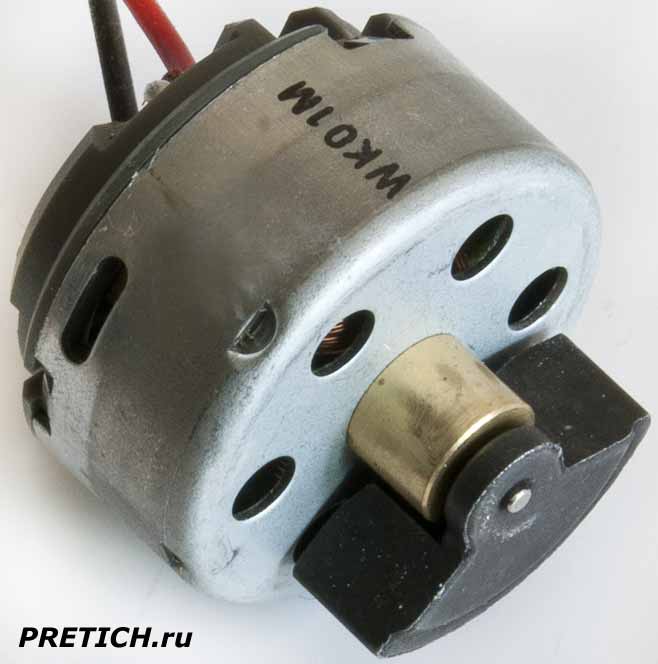

Электродвигатель - сравнительно большой, с массивным эксцентриком, на корпусе двигателя маркировка WK01M.
![JK-298 электродвигатель массажера, описание JK-298 электродвигатель массажера, описание](/st/32/15_jk-298_mass.jpg)

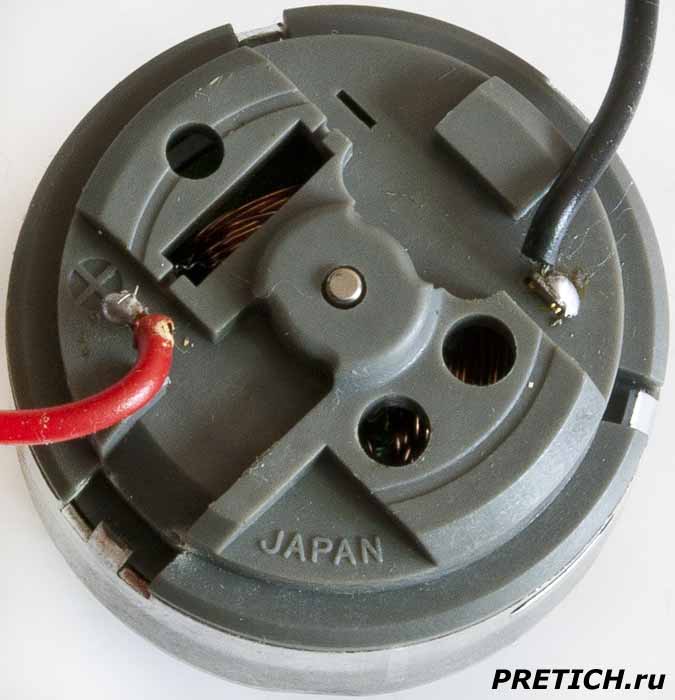

Обратная сторона двигателя, здесь надпись JAPAN, два провода - черный и красный, один контакт имеет маркировку + и это полярность.
![JK-298 плата и схема вибро массажера JK-298 плата и схема вибро массажера](/st/32/16_jk-298_mass.jpg)

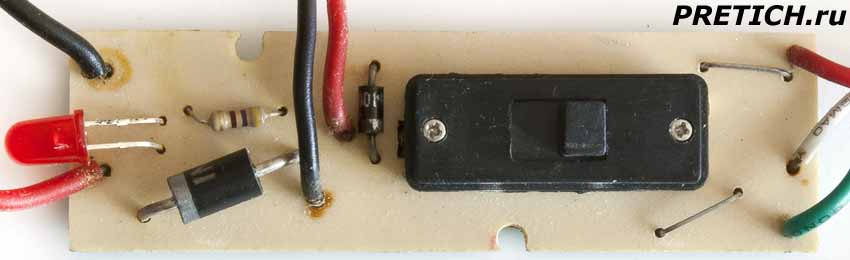

Плата электроники. Здесь один переключатель на три положения. Два диода: IN1007 и IN5408, один резистор и один светодиод красного цвета. К плате припаяны провода: черный и красный возле светодиода - идут на электродвигатель. Еще черный и красный возле диодов - идут на аккумуляторную батарею. И три провода красный, белый и зеленый - идут на разъем блока питания...
![ZHA0502 плата электроники массажера JK-298 ZHA0502 плата электроники массажера JK-298](/st/32/17_jk-298_mass.jpg)

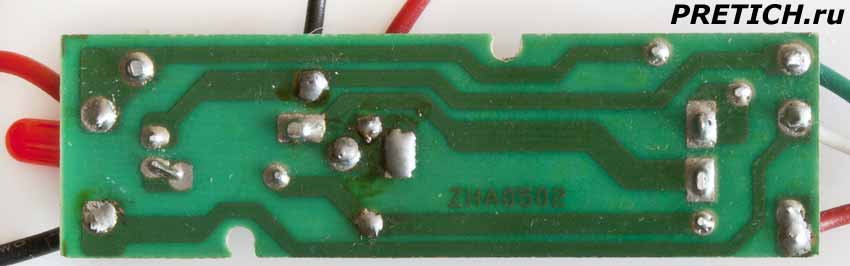

На обратной стороне этой платы дорожки и маркировка: ZHA0502.
![JK-298 разъем зарядки массажера JK-298 разъем зарядки массажера](/st/32/18_jk-298_mass.jpg)

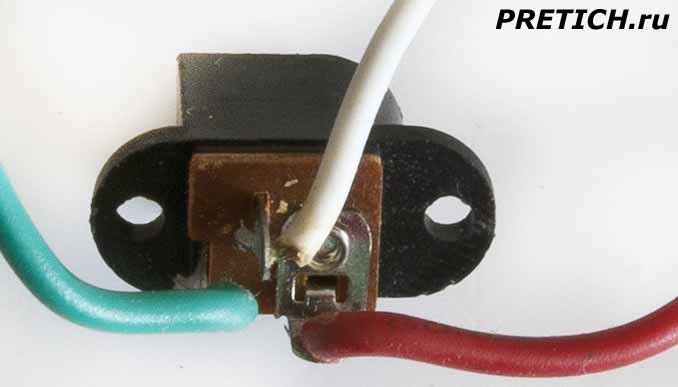

Это сам разъем для подключения внешнего блока питания, который одновременно выполняет роль зарядного устройства батареи.
![JK-298 аккумуляторная батарея массажера JK-298 аккумуляторная батарея массажера](/st/32/19_jk-298_mass.jpg)

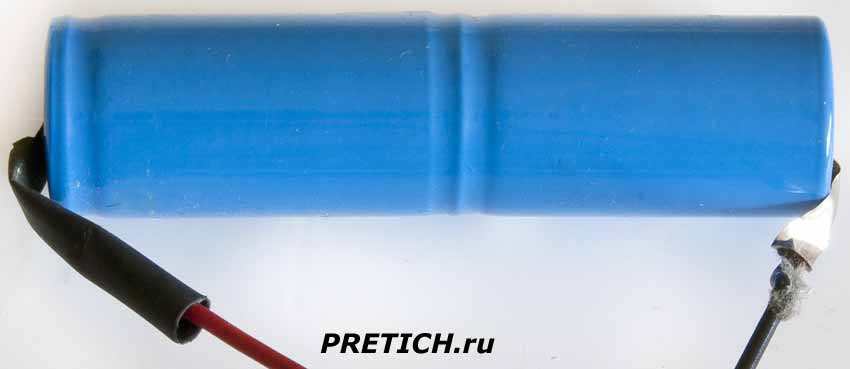

Аккумуляторная батарея, цилиндрической формы, затянута пленкой синего цвета. Маркировок никаких нет.
![Sub C SC замена аккумулятора в массажере JK-298 Sub C SC замена аккумулятора в массажере JK-298](/st/32/20_jk-298_mass.jpg)

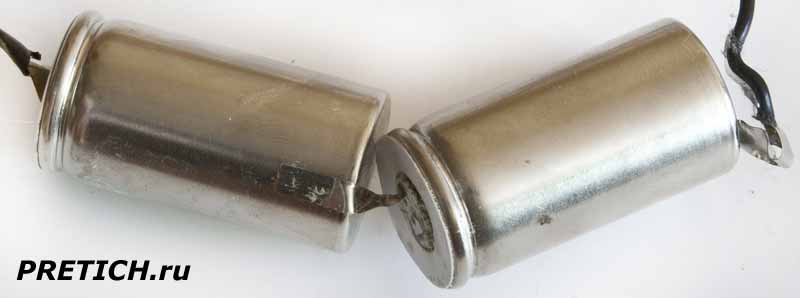

Снимаем пленку, видим две банки аккумулятора, каждая имеет размеры: диаметр 22 мм, высота 42 мм. Это типоразмер Sub C SC.
На этом, в общем-то, все. Информации об этом массажере в интернете очень мало... Узнал, что цена его составляла примерно €26.00... В комплекте шли две насадки - с крупными и мелкими выступами... Ловкие китайцы выпускали несколько подобных клонов... один из них работал от сменных батареек...
Михаил Дмитриенко, специально для PRETICH.ru
