Microlab M-560K разборка сателлитов

Microlab M-560K разборка сателлитов





Мне от акустической системы Microlab M-560K достались лишь две колонки, т.н. сателлиты. Самое интересное - сабвуфер с усилителем ушли куда-то кому-то... Ну, раз уж они мне попали в руки, то просто выкинуть их жалко, а вот разобрать и выложить статью - пойдет.

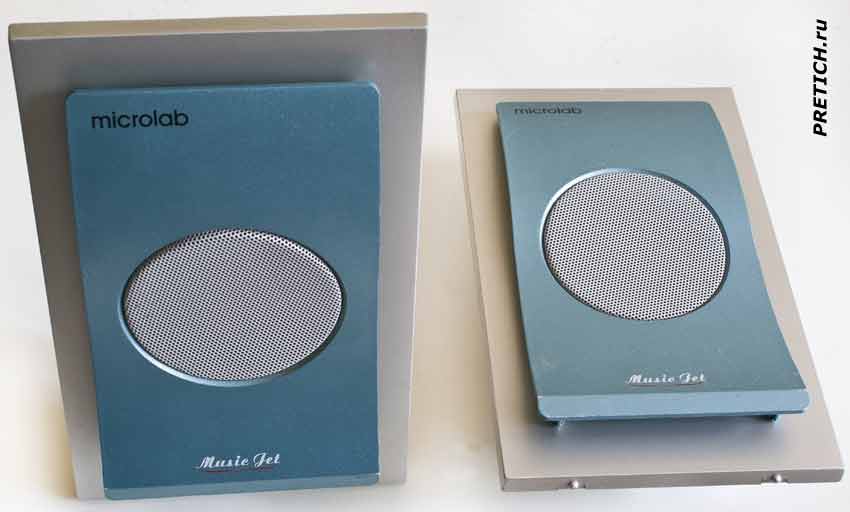

Microlab M-560K колонки сателлиты, обзор

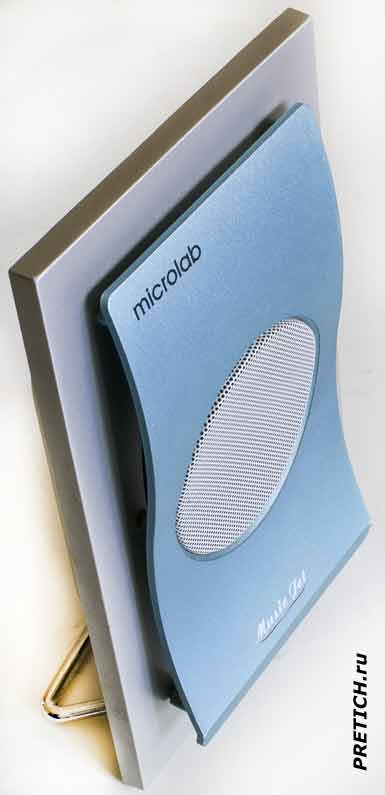

Microlab M-560K колонки акустической системы



Две колонки, конечно изготовленные из пластмассы, имеют размеры: высота 220 мм, ширина 135 мм, глубина 77 мм, вес 455 грамм каждая. Цвет серебристый, накладка передней панели бирюзовая, перламутровая.

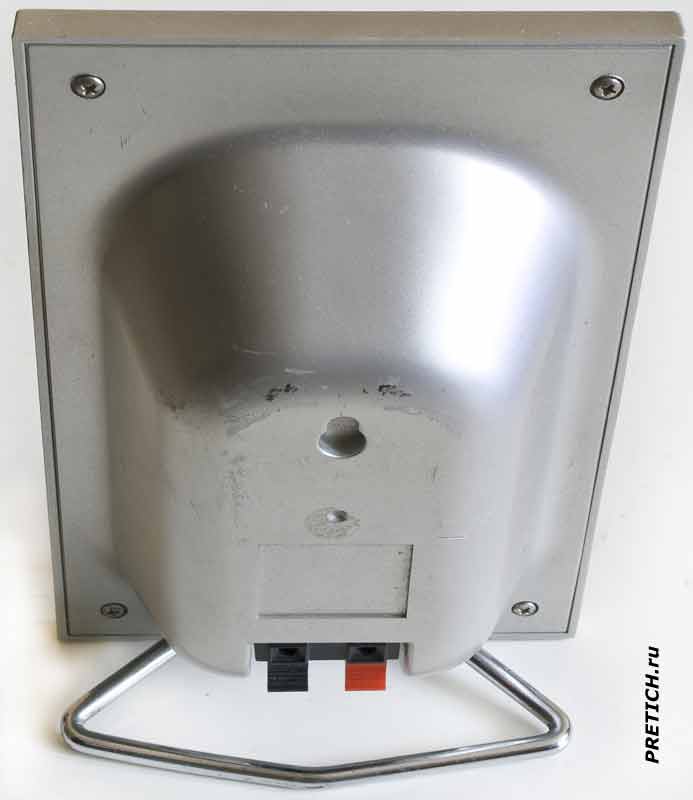

Microlab M-560K задняя сторона АС



Колонки устанавливаются либо на съемную стальную ножку, либо вешаются на стену...

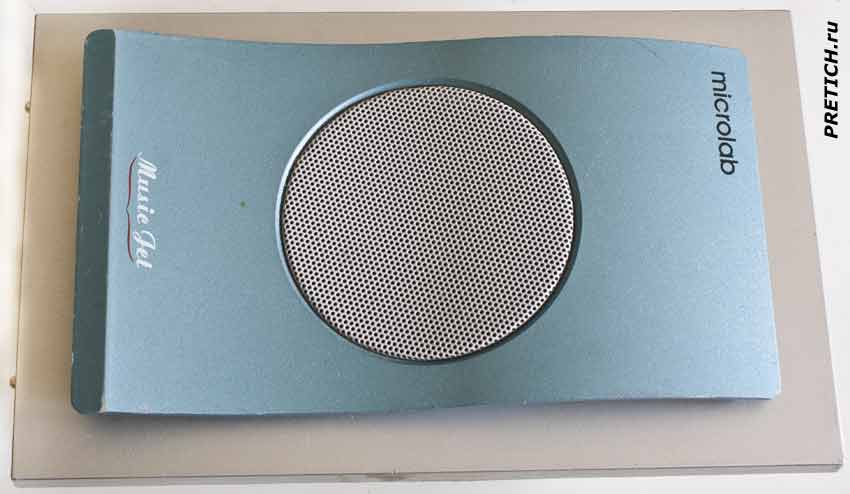

Microlab M-560K декоративная панель



На передней панели логотип Microlab и внизу - Music Jet. Круглая стальная решетка с мелкими отверстиями.

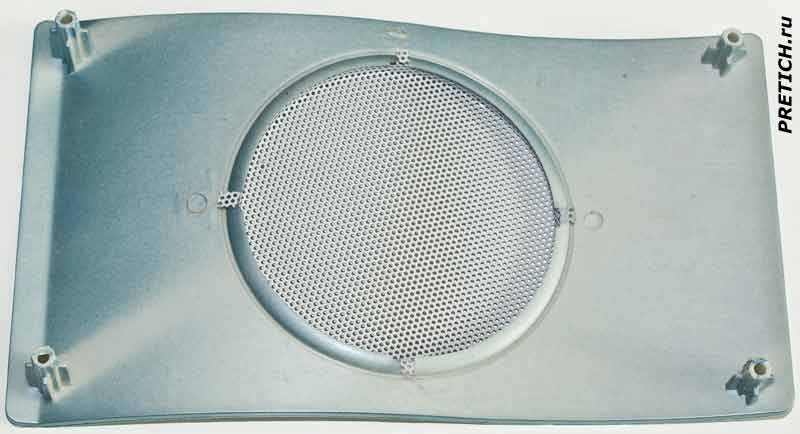

Microlab M-560K съемная решетка динамика



Передняя панель съемная, она играет декоративную и защитную роль.

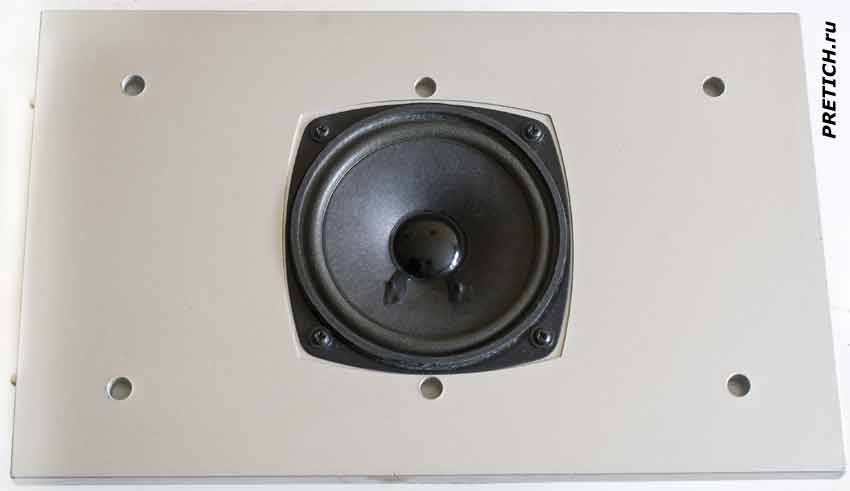

Microlab M-560K передняя стенка колонок



Под съемной панелью мы видим один динамик, по центру колонки, в углублении.

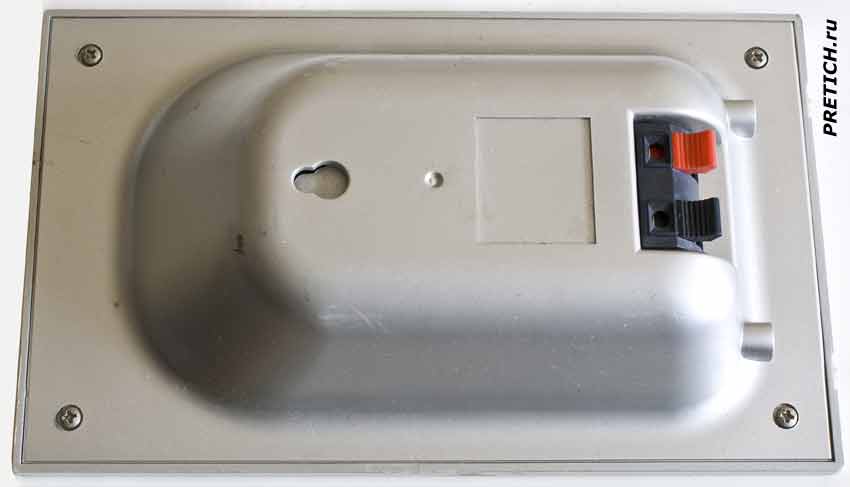

Microlab M-560K задняя сторона АС, шильдик

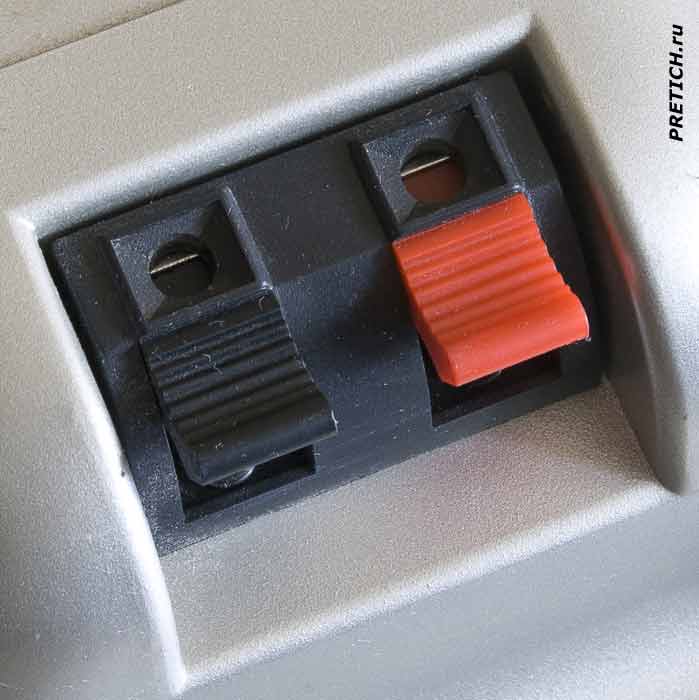

Microlab M-560K пружинные контакты подключения АС



На обратной стороне колонок, уже упоминавшаяся стальная ножка (на фото она снята), отверстие для навески на стену. Углубление в корпусе, где по идее должен быть шильдик - его нет. Внизу контактная группа - пружинящие зажимы для подключения колонок к сабвуферу. По красному зажиму определяется полярность подключения.



Приступаем к разборке колонок Microlab M-560K. Для этого выкручиваем четыре винта на задней части и четыре винта, которые крепят динамик к передней стороне. Теперь корпус можно разъединить на две половинки.

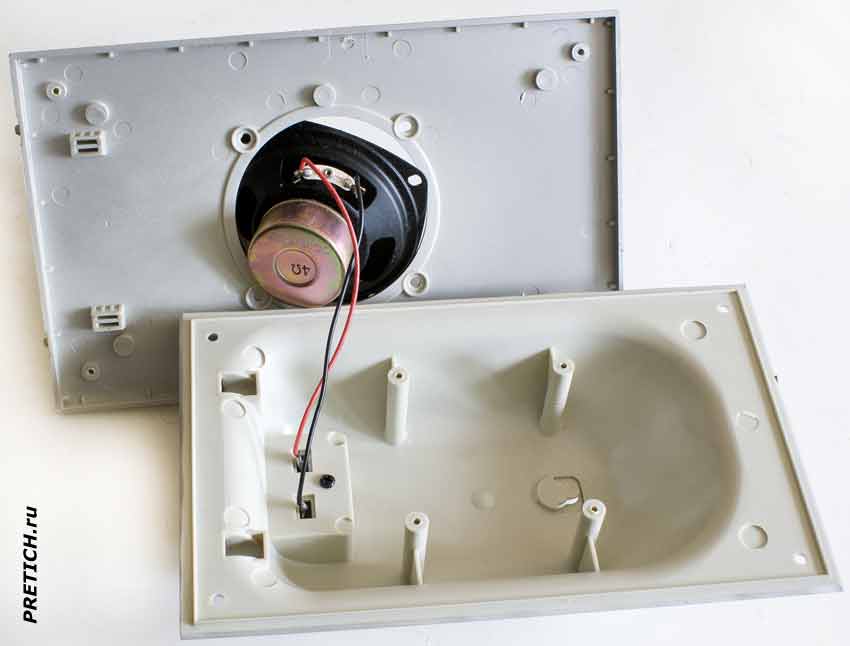

Microlab M-560K разборка акустической системы



Внутри... как и положено ничего нет - это же не активные колонки, а просто сателлиты...  Корпус изготовлен из прочной и толстой пластмассы, толщина стенок 3 мм. Корпус не герметичный - плохо это или хорошо, судить не берусь. Пружинный зажим контактов притянут к корпусу одним шурупом, провода внутри средней толщины, и как положено черного и красного цветов.

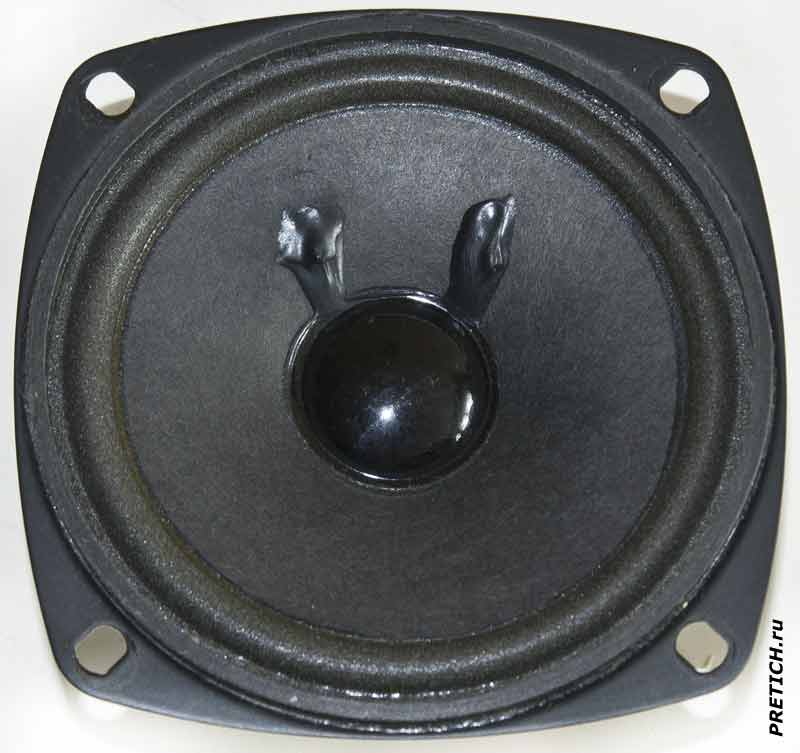

Microlab M-560K динамик в колонках сателлитах



Динамическая головка - динамик - обычного типа, с экранированной магнитной системой. Корзина стальная, штампованная, 0,7 мм. Окрашена в черный цвет. По переднему срезу имеет закругленный "квадрат" - 78х78 мм. Диаметр подвижной части диффузора, вместе с подвесом 68 мм. Подвес выпуклый, из какого-то мягкого вспененного материала. Диффузор конический, из бумажной массы с пропиткой. Пылезащитный колпачок из синтетического материала.

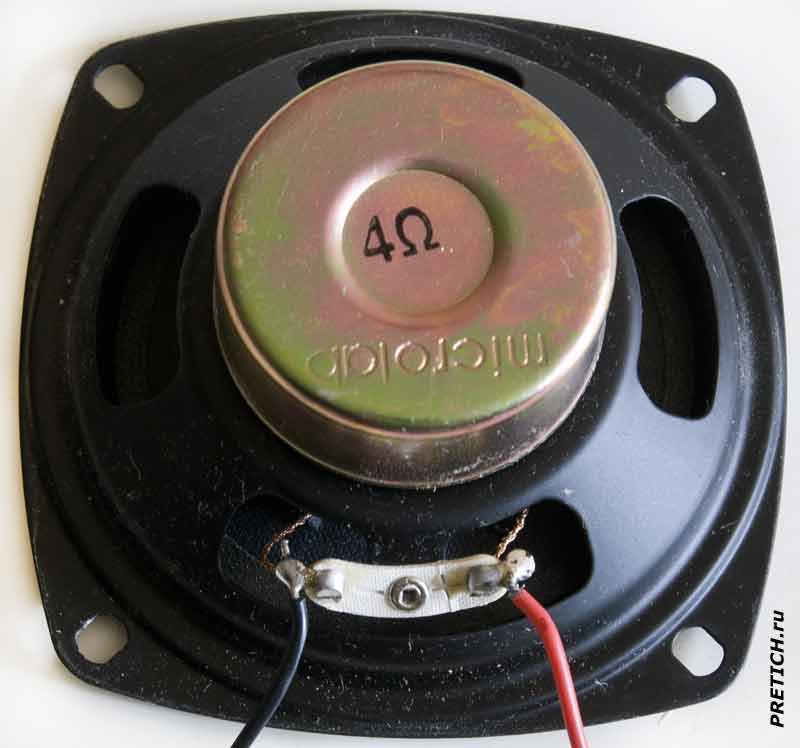

Microlab M-560K динамическая головка 4 Ом 4 Вт



Контактная площадка из белого картона, на нем выбиты знаки полярности. Контакты под пайку. Подводящие провода витые, нормальной толщины. Стандартная центрирующая шайба, без всякой экзотики.

Магнит закрыт хорошим стальным экраном. На его торце выбит логотип Microlab и краской нанесено 4 Ом - сопротивление звуковой катушки. Выходная мощность не указана, но если исходить из характеристик от производителя, мощность динамика должна быть 4-4,5 Вт.



На этом разборка колонок от Microlab M-560K закончена. Динамики оставим - на всякий случай - а все остальное на помойку.

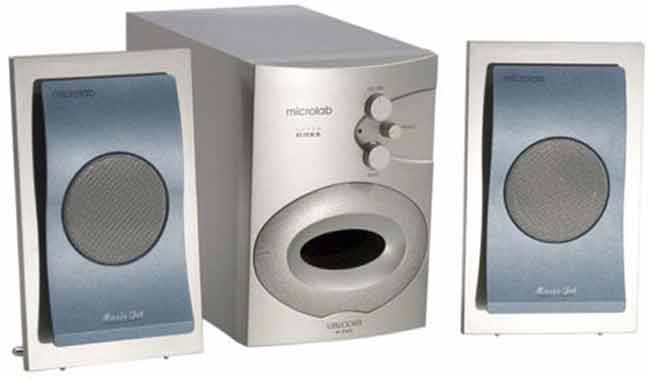

сабвуфер и колонки Microlab M-560K описание



Звук этих колонок... Понятно, что их звучание надо сравнивать с чем-то аналогичным. Оценка и сравнение качества звучания у такого рода аппаратуры - занятие неблагодарное. Так как все они звучат ниже среднего, даже еще хуже... то разницу в звучании может ощутить только автор заказной статьи, но не я. Одно скажу - они громкие, и субъективно - чуть лучше откровенного "нонейма". Но без "родного" сабвуфера это все ерунда.





Михаил Дмитриенко, специально для PRETICH.ru

2016 г.
