OFO DH48S-S программируемый таймер - обзор и разбор

OFO DH48S-S программируемый таймер - обзор и разбор



Программируемый таймер DH48S-S, китайского производства, именно его мы сегодня рассмотрим и разберем. Где он применяется... затрудняюсь даже сказать.



OFO DH48S-S полное описание таймера

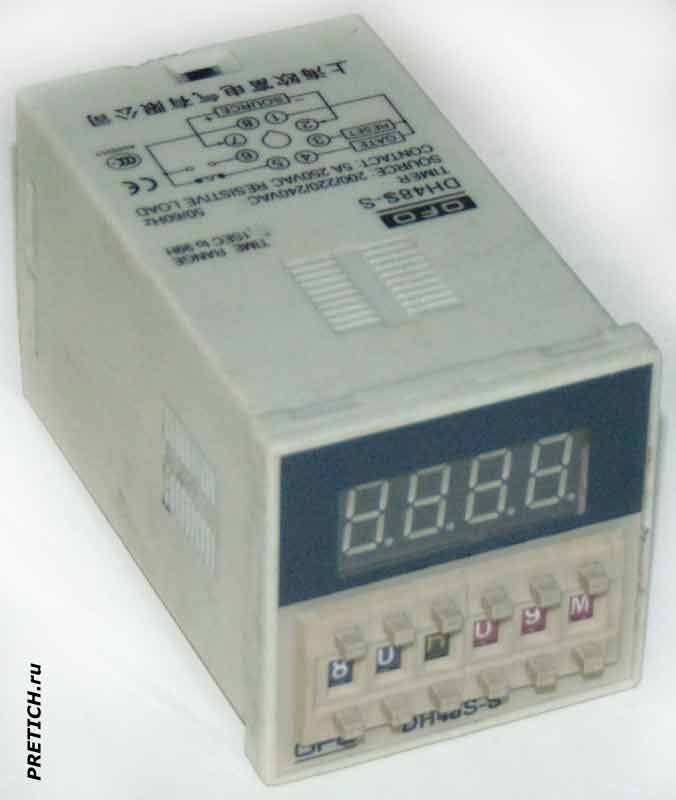

Это небольшая коробочка из пластмассы. Сделано, если судить по внешнему виду, хорошо.



OFO DH48S-S настройка программируемого таймера

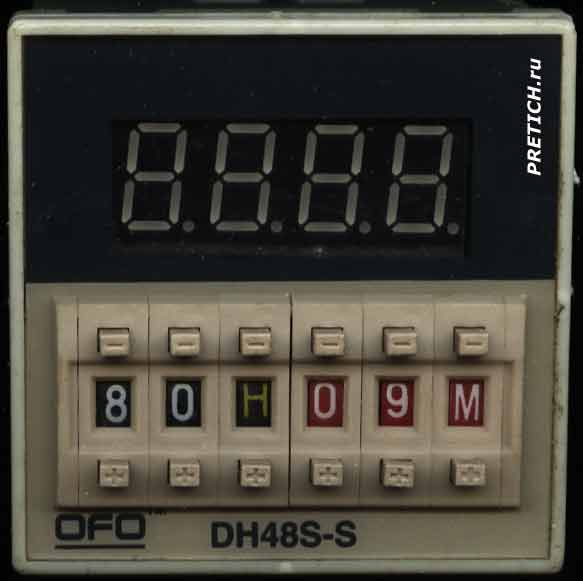

На передней стороне четырехзначный цифровой индикатор, под ним цифробуквенный механический индикатор с двумя рядами кнопок - для программирования и сброса. Ниже надпись OFO DH48S-S.



OFO DH48S-S обзор и подключение таймера

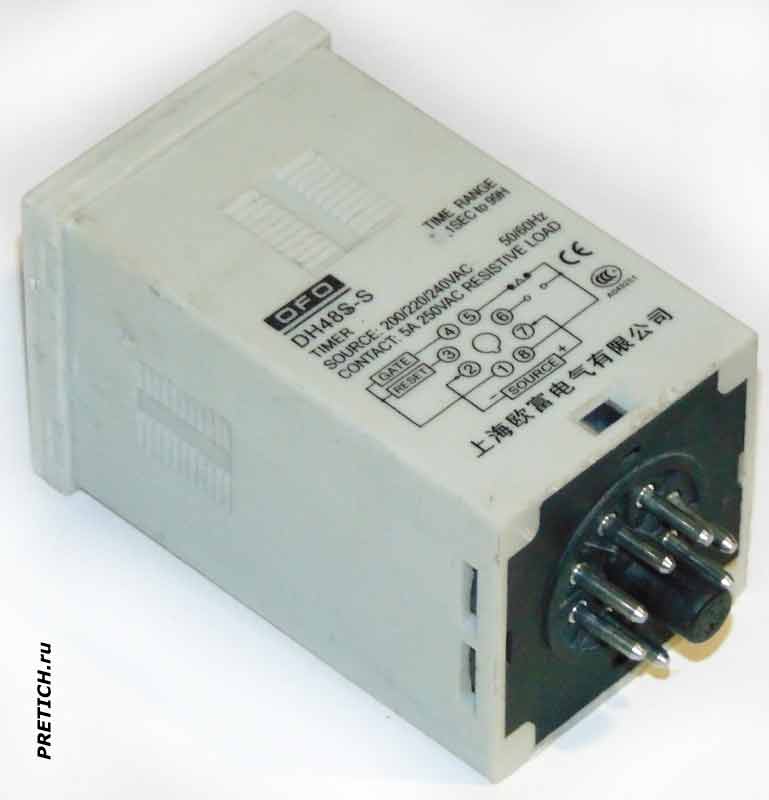

На задней стороне 8-контактный круглый разъем с центральной пластмассовой направляющей.

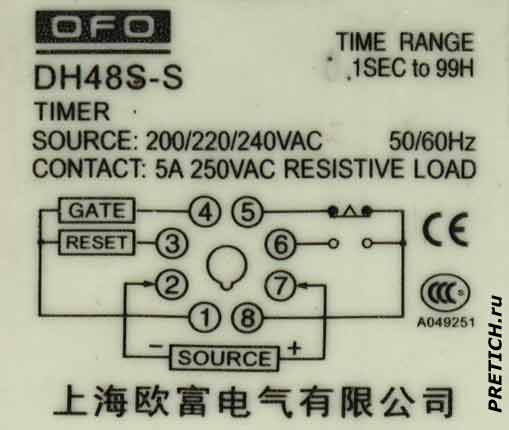

OFO DH48S-S схема цоколевки таймера



На верхней части напечатана этикетка, на ней: логотип OFO и название модели DH48S-S. Тип устройства - Timer. Параметры - Time Range 1SEC to 99H. Питание 200/220/240VAC 50/60Hz. Contact: 5A 250VAC Resistive Load. И нанесена схема цоколевки разъема на задней части корпуса.

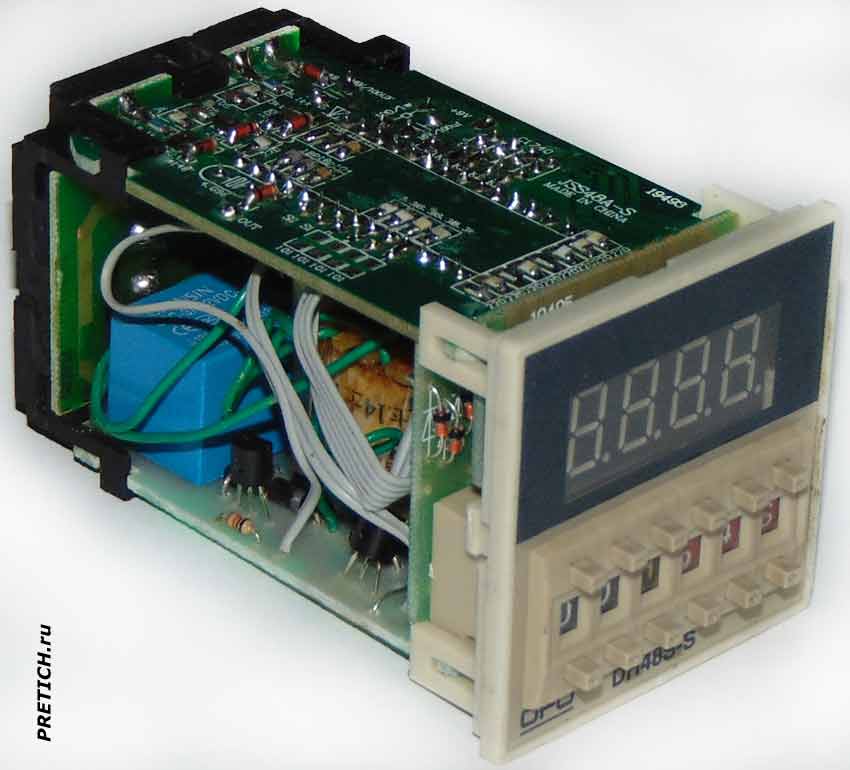

OFO DH48S-S разборка таймера



OFO программируемый таймер DH48S-S



OFO DH48S-S устройство таймера

+ Щелкните по фото, чтобы увеличить!

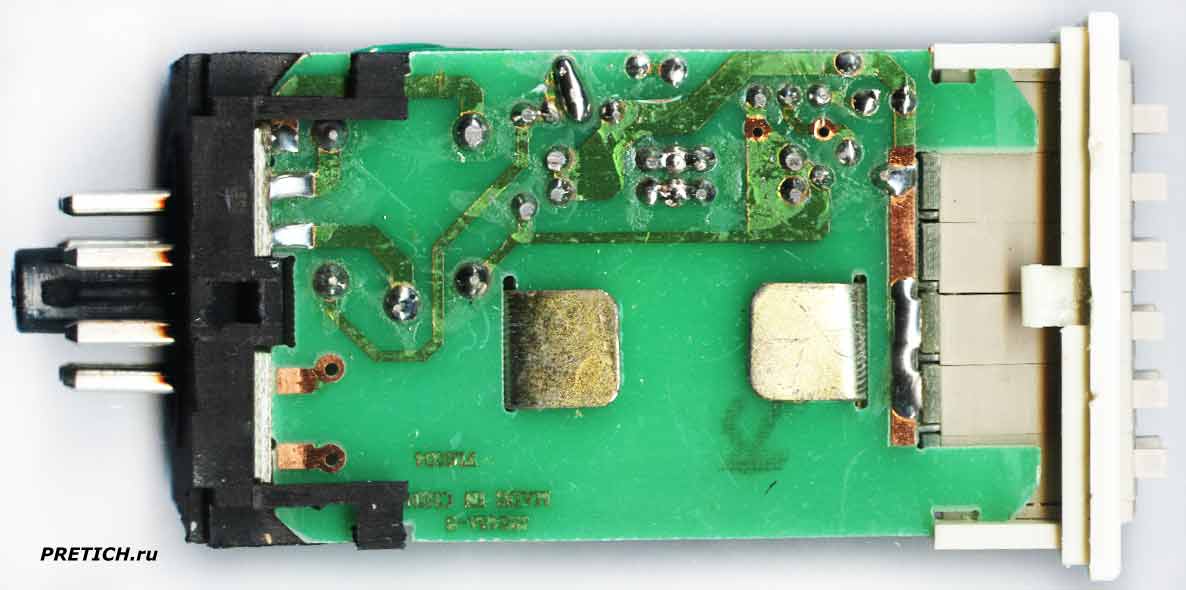

OFO DH48S-S ремонт таймера

+ Щелкните по фото, чтобы увеличить!



OFO DH48S-S электронный таймер, разборка

+ Щелкните по фото, чтобы увеличить!

OFO DH48S-S как отремонтировать таймер

+ Щелкните по фото, чтобы увеличить!

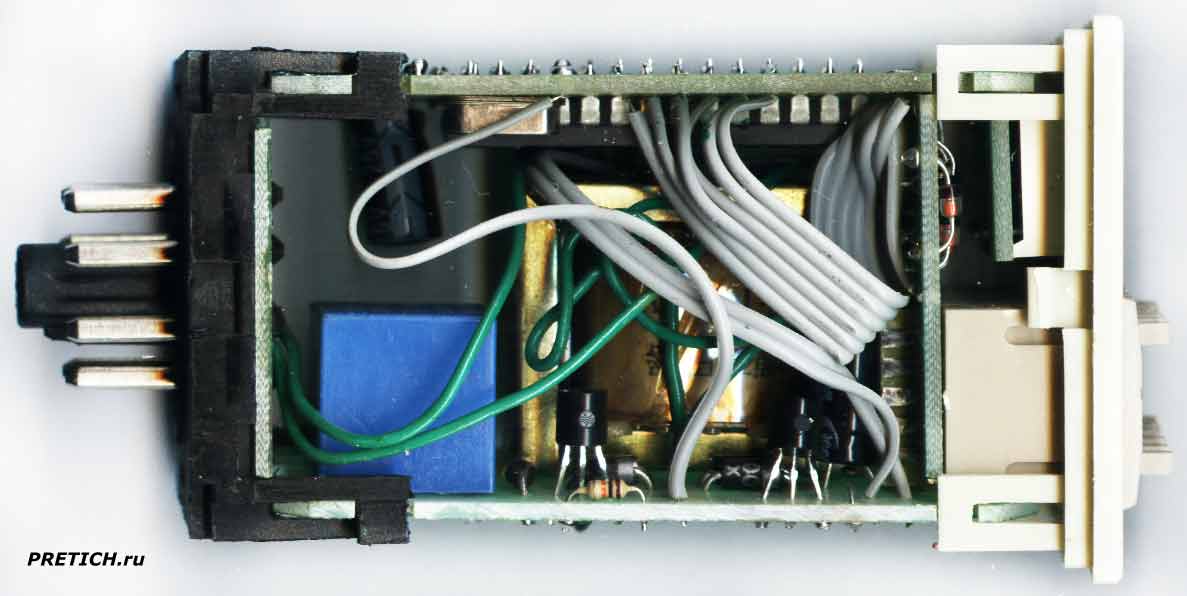

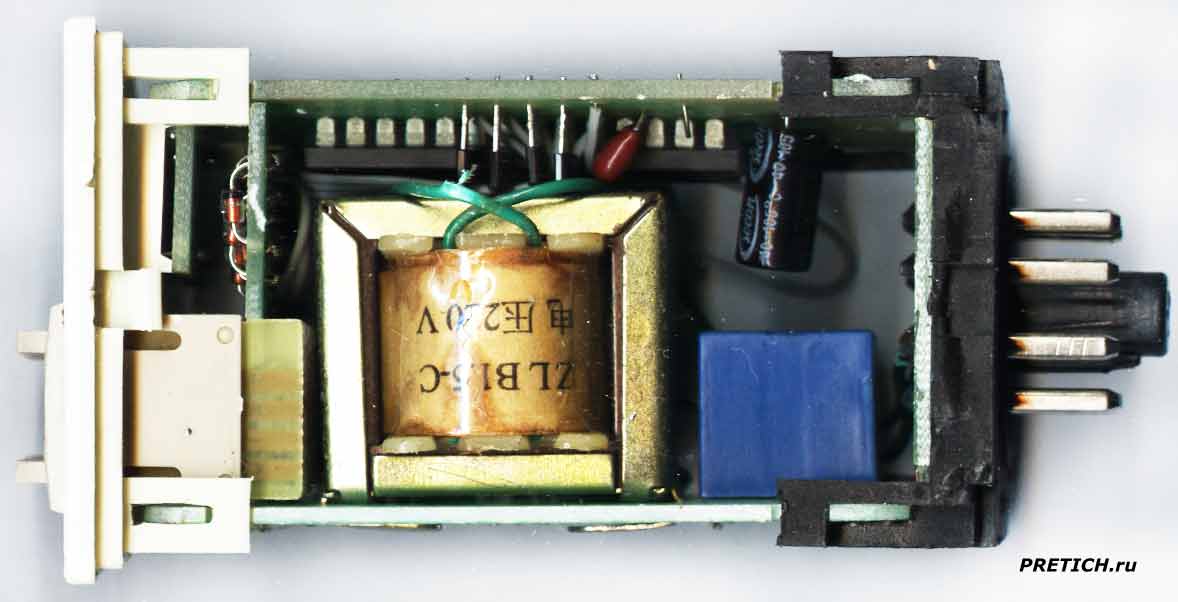

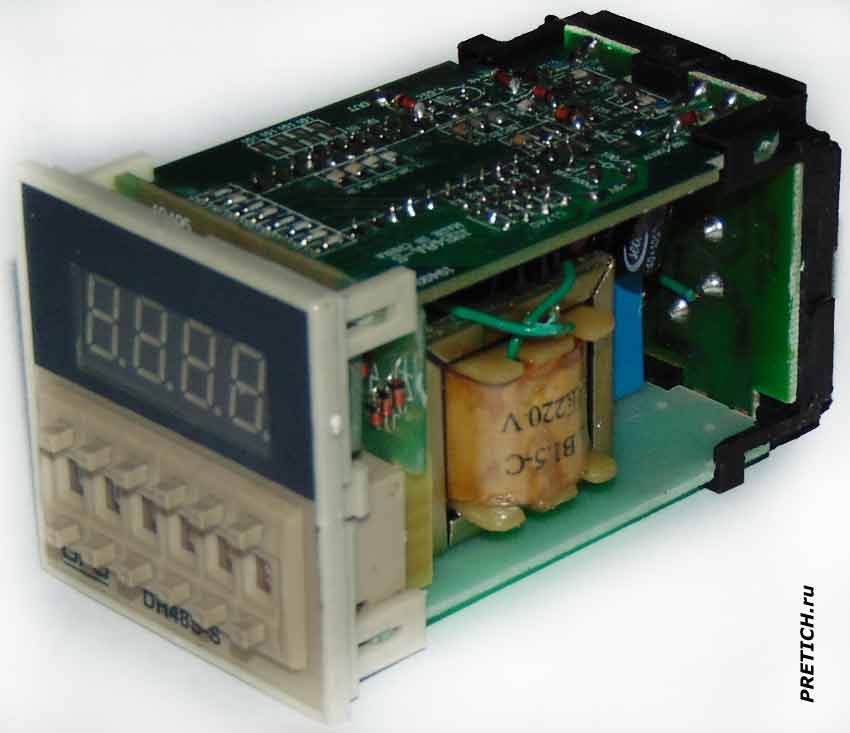

Верхняя часть корпуса съемная, держится на защелках. Снимаем ее и смотрим внутрь. Там все достаточно плотно...



OFO DH48S-S как разобрать таймер



DH48S-S блок питания программируемого таймера

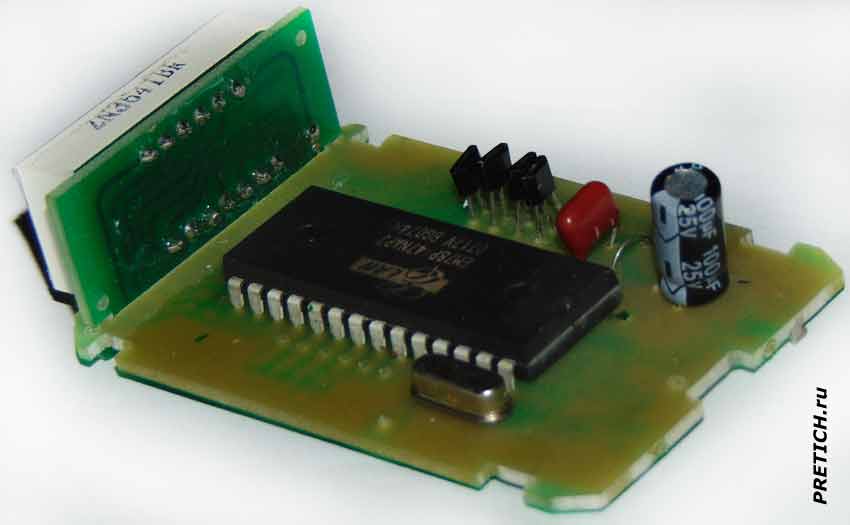

OFO DH48S-S плата дисплея таймера

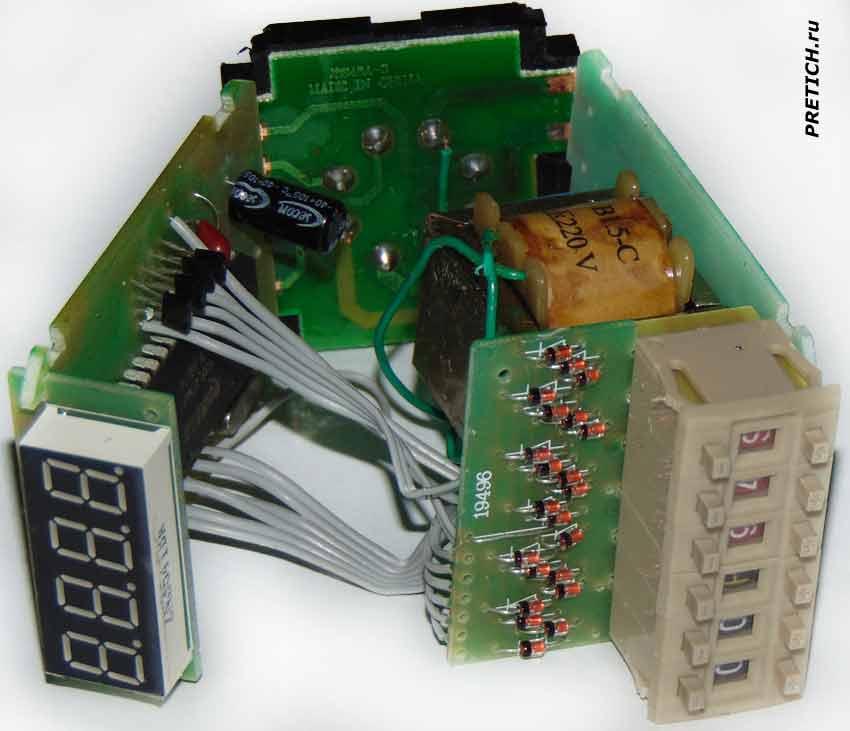

Приступаем к разборке таймера.



JSS48A-A схема платы OFO DH48S-S

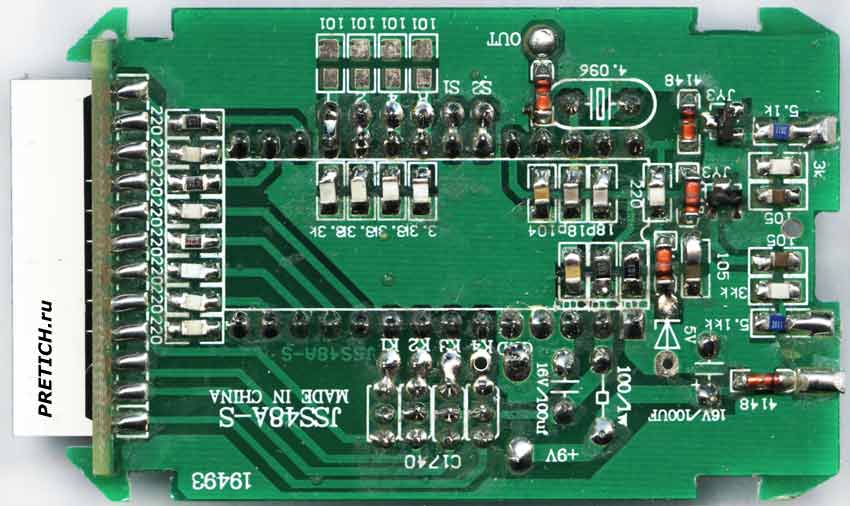

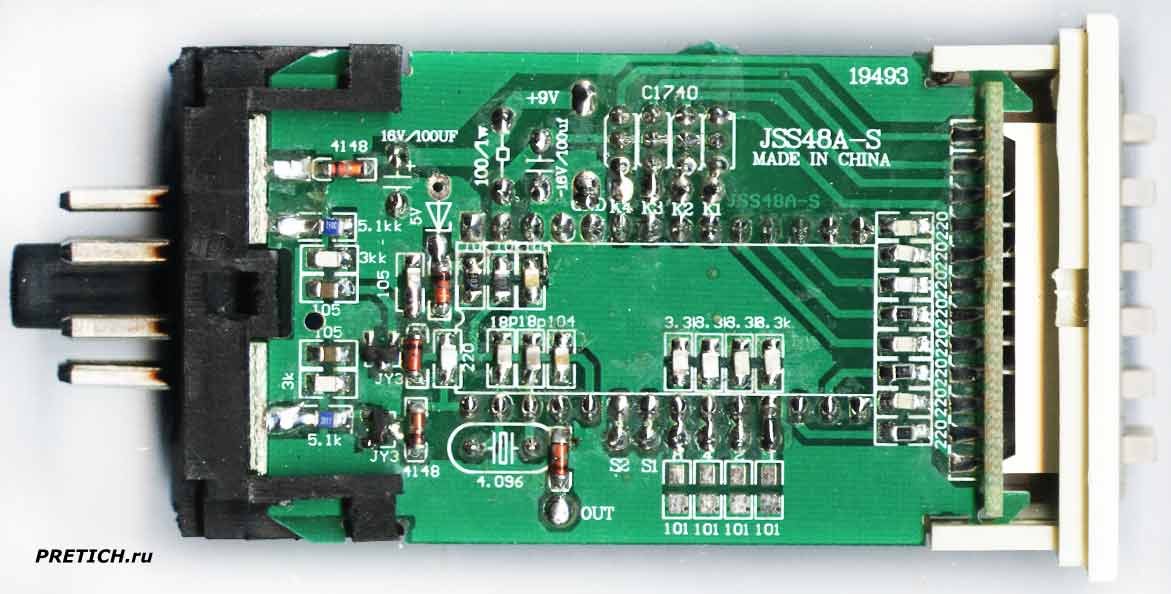

Одна плата с маркировкой JSS48A-A 19493. Мелкие детали...



OFO DH48S-S микросхема Elan EM78P в таймере

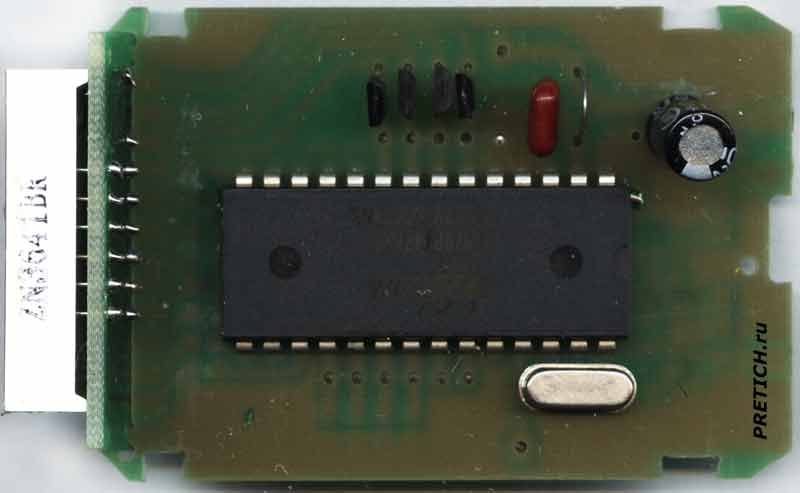

С другой стороны большая микросхема Elan EM78P 47NAPJ 0717V BG074N - микропроцессор с программируемой памятью.

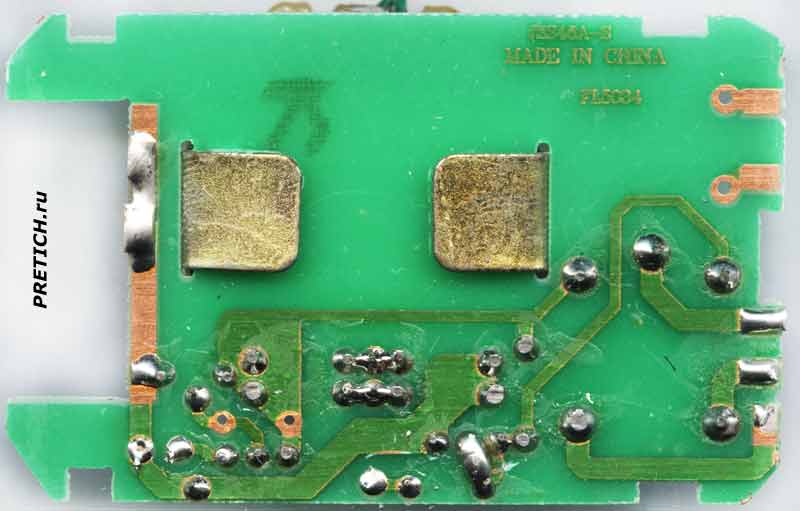

OFO DH48S-S плата БП таймера

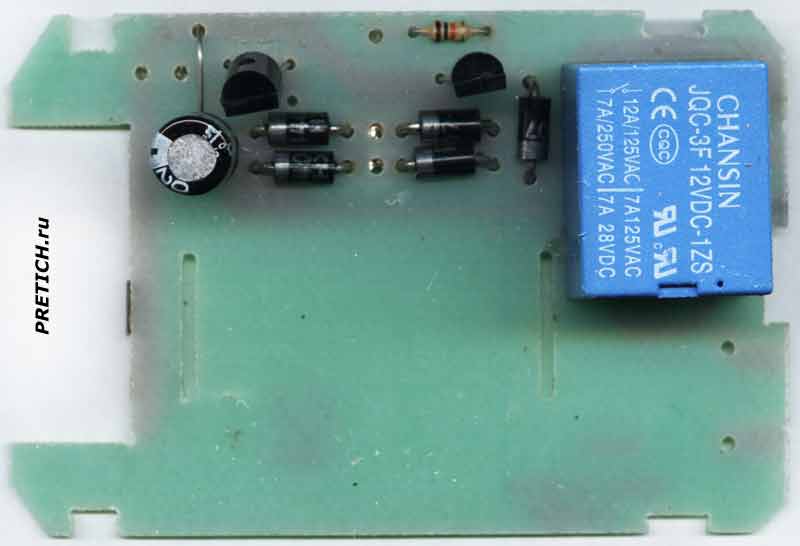

OFO DH48S-S диодный мост, реле таймера



OFO DH48S-S трансформатор ZL B1.5-C 220V

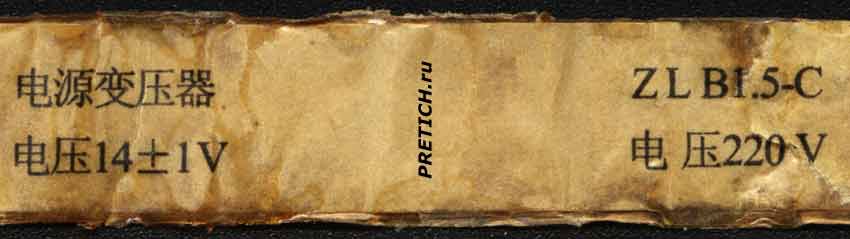

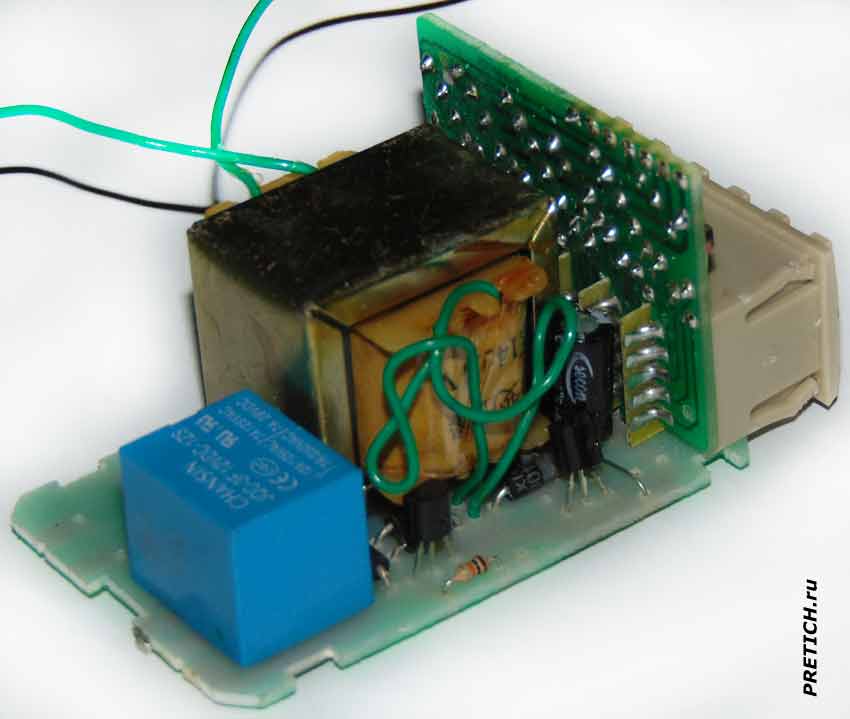

Другая плата JSS48A-S блок питания, на ней диодный мост, реле JQC-3F 12VDC-1ZS... трансформатор ZL B1.5-C 220V

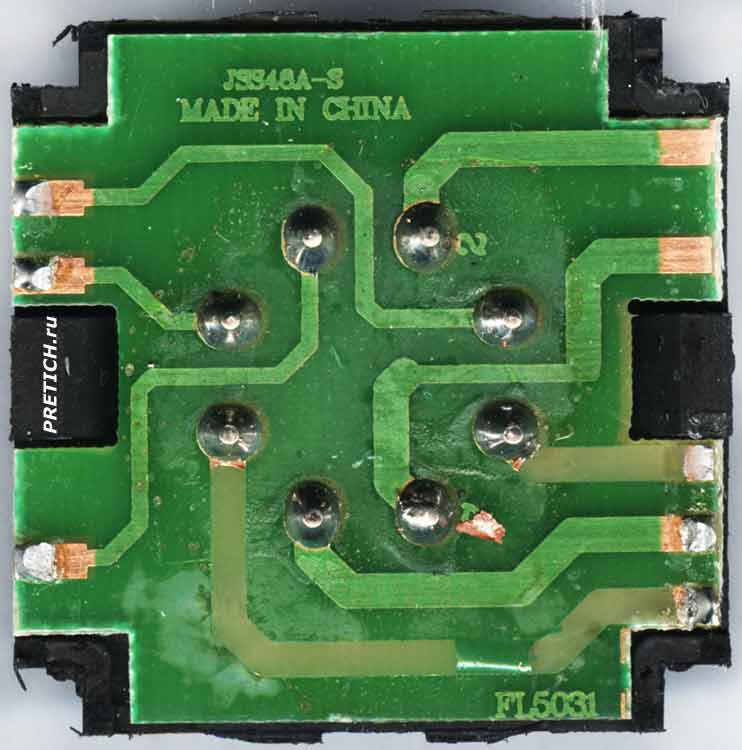

OFO DH48S-S плата внешнего разъема таймера



Задняя плата, с распаянным внешним разъемом...

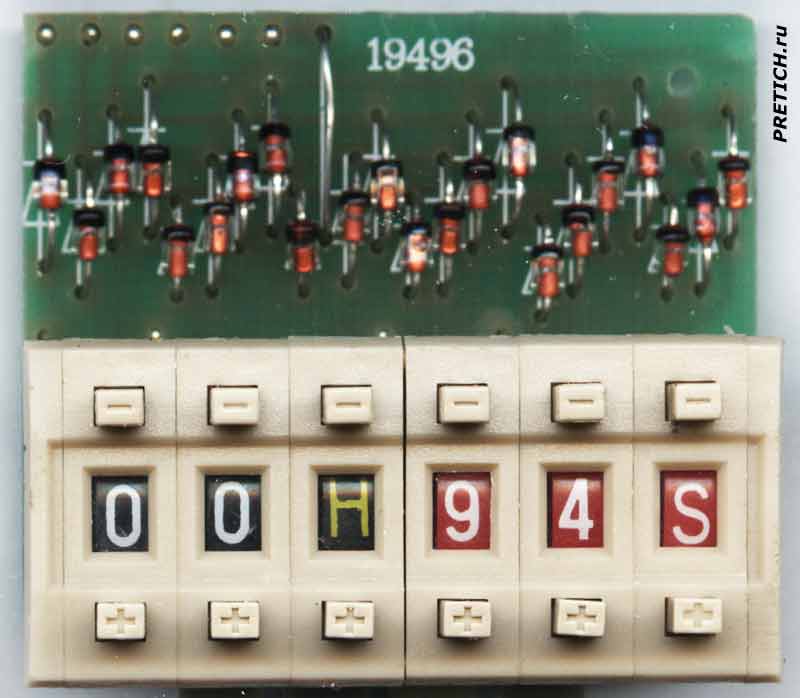

OFO DH48S-S плата программирования таймера



OFO DH48S-S схемы на программируемый таймер

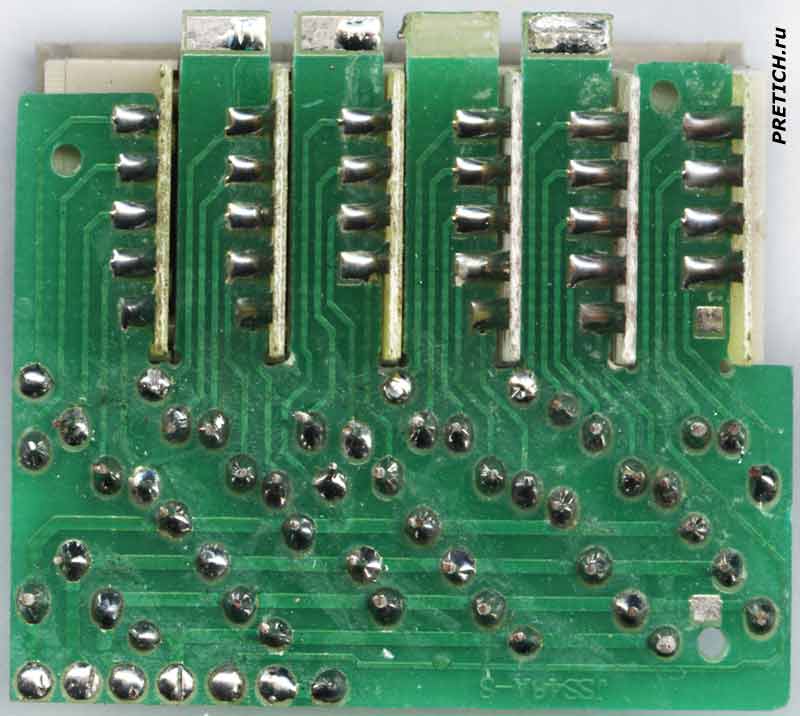

Передняя плата, с кучей диодов и впаянными контактными пластинами счетного механизма



Еще плата с распаянным светодиодным индикатором ZN3641BR



В общем, на этом разборка кончена.



Теперь немного технической информации.

Таймер программируемый OFO DH48S-S предназначен для задания циклических интервалов времени 1 сек - 99 часов, с независимой регулировкой.

Таймер прямого отсчета, программируемый, циклический, с независимой регулировкой состояний ВКЛ и ПАУЗА, возможностью сброса и временной остановки отсчета времени.

Кнопочные цифровые переключатели на передней панели.

Диапазон задания интервалов времени от 0.01 секунды до 990 часов.

Погрешность установки временных интервалов: не более 0,01% ±0,05 сек.

Конфигурация одна перекидная (переключающая) контактная группа реле.

Нагрузочная способность контактов реле 5A, 220VAC или 7A, 24VDC (на резистивную нагрузку).

Гарантированное число срабатывания контактов - не менее 100 тыс. при номинальной нагрузке, и до 1 млн. без нагрузки.

Метод монтажа - на DIN-рейку (через колодку) или на панель посредством штатного крепления.

Время готовности после включения питания не более 0.5 с.

Энергопотребление 3 VA, типичное значение 2.2VA при питании 220VAC;

Температура окружающей среды (рабочая) от -5°С до +45°С.

Температура хранения от -20°С до +70°С.

Влажность до 90% RH.

Габариты 48х58х108 мм.

Вес - примерно 300 г.





Михаил Дмитриенко, специально для PRETICH.ru

2016 г.



OFO DH48S-S Programmable Timer Review and Tutorial



The programmable timer DH48S-S, made in China, is what we will look at and analyze today. Where it is applied ... I find it difficult to even say. This is a small plastic box. Made, judging by the appearance, well. On the front there is a four-digit digital indicator, below it is an alphanumeric mechanical indicator with two rows of buttons for programming and reset. Below is the inscription OFO DH48S-S.

On the back there is an 8-pin circular connector with a central plastic guide. A label is printed on the top with the OFO logo and the model name DH48S-S. Device type - Timer. Parameters - Time Range 1SEC to 99H. Power supply 200/220 / 240VAC 50 / 60Hz. Contact: 5A 250VAC Resistive Load. And there is a pinout diagram of the connector on the back of the case.

The upper part of the case is removable, held by snaps. We remove it and look inside. Everything is tight enough there ...

Let's start disassembling the timer.

One board labeled JSS48A-A 19493. Small parts ...

On the other hand, the large chip Elan EM78P 47NAPJ 0717V BG074N is a microprocessor with programmable memory.

Another board JSS48A-S is a power supply unit, a diode bridge on it, a relay JQC-3F 12VDC-1ZS ... transformer ZL B1.5-C 220V

The back board, with a soldered external connector ... The front board, with a bunch of diodes and soldered counting contact plates. Another board with a soldered LED indicator ZN3641BR. In general, the showdown is over. Now for some technical information.

The timer programmable OFO DH48S-S is designed to set cyclic time intervals 1 sec - 99 hours, with independent adjustment.

Direct countdown timer, programmable, cyclic, with independent adjustment of the ON and PAUSE states, the ability to reset and temporarily stop the timing.

Front panel digital pushbutton switches.

The range of setting the time intervals is from 0.01 seconds to 990 hours.

Time interval setting error: no more than 0.01% ± 0.05 sec.

Configuration one changeover (changeover) contact group of the relay.

Load capacity of relay contacts 5A, 220VAC or 7A, 24VDC (for resistive load).

The guaranteed number of contacts actuation is not less than 100 thousand at rated load, and up to 1 million without load.

Mounting method - on a DIN-rail (through a block) or on a panel by means of a standard mount.

Ready time after power on is no more than 0.5 s.

Power consumption 3 VA, typical value 2.2VA with 220VAC supply;

Ambient temperature (working) from -5 ° С to + 45 ° С

Storage temperature from -20 ° С to + 70 ° С

Humidity up to 90% RH.

Dimensions 48x58x108 mm.

Weight - about 300 g.





Mikhail Dmitrienko, specially for PRETICH.ru
Feb 2016
