Panasonic KX-TC1205RUF разборка телефона

Panasonic KX-TC1205RUF разборка телефона





Старенький радиотелефон Panasonic KX-TC1205RUF, именно сегодня мы его и разберем. Эти аппараты еще кое-где используются, потому может быть эта статья будет полезна не только с исторической точки зрения, но и с практической.



обзор радиотелефона Panasonic KX-TC1205RUF

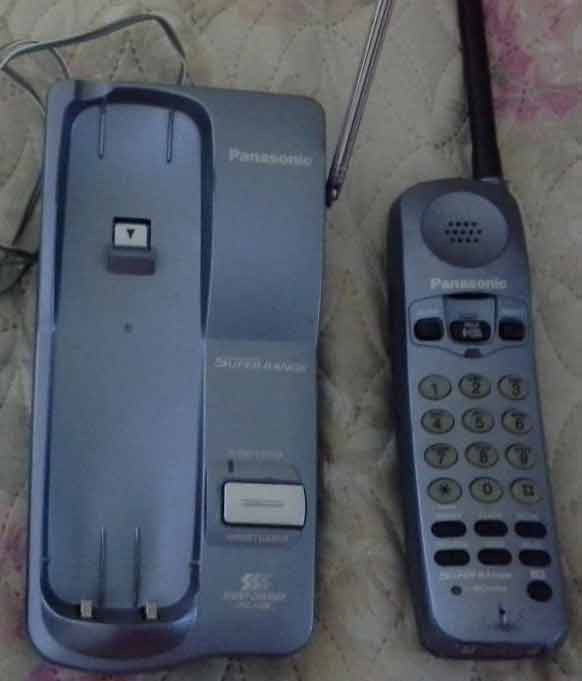

Внешний вид аппарата вы можете видеть на фото, вероятно, есть где-нибудь в интернете и Руководство пользователя на него... так что с внешним описанием я не буду напрягаться.



Panasonic KX-TC1205RUF радиотелефон, этикетка



На нижней части базы есть три наклейки, одна с серийным номером, вторая от Госстандарта России, а третья - этикетка, на ней: Panasonic, название модели KX-TC1205RUF. Источник питания - постоянный ток 12 вольт 150 мА. Использовать только с сетевым адаптером Panasonic PQLV16CE. Сделано в Таиланде.



Panasonic KX-TC1205RUF разборка телефонного аппарата

+ Щелкните по фото, чтобы увеличить!

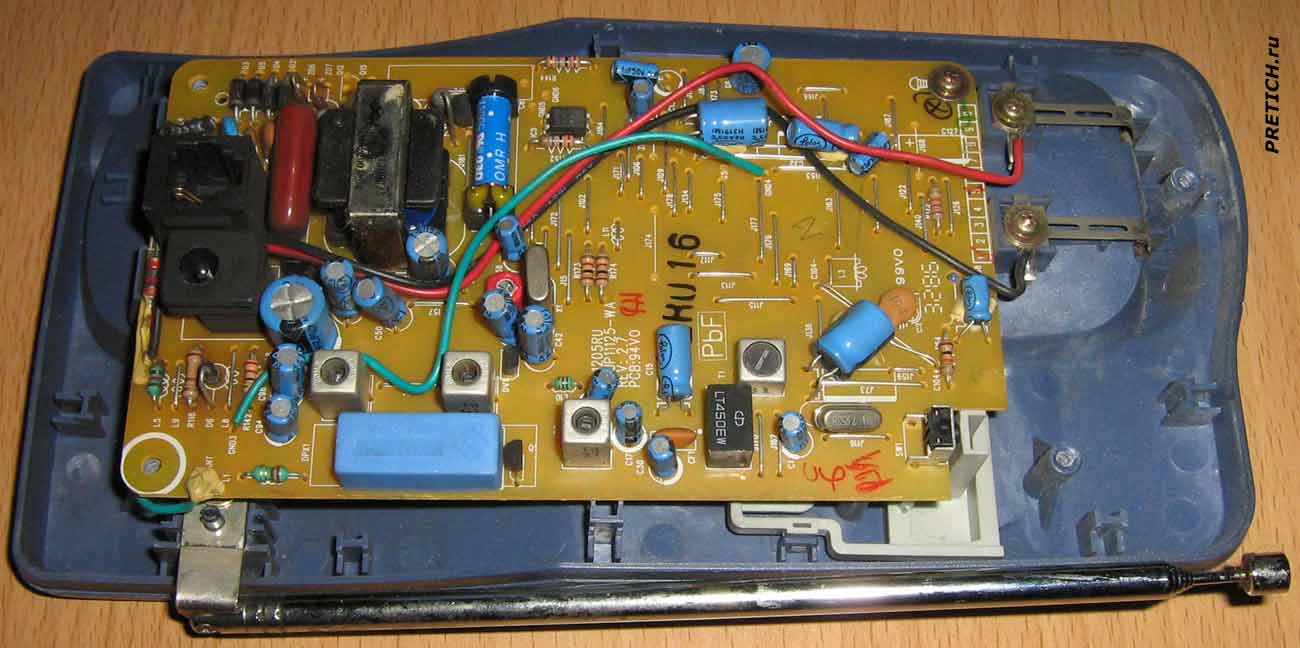

Приступаем к разборке Panasonic KX-TC1205RUF. Выкручиваем винты на задней стороне и снимаем часть корпуса. Внутри видим одну плату электроники и телескопическую наружную антенну. От платы идут два провода, они идут на пружинящие контакты зарядки аккумулятора трубки.



TC1205RU PQUP11125-MA REV: 2.7 плата Panasonic KX-TC1205RUF

+ Щелкните по фото, чтобы увеличить!

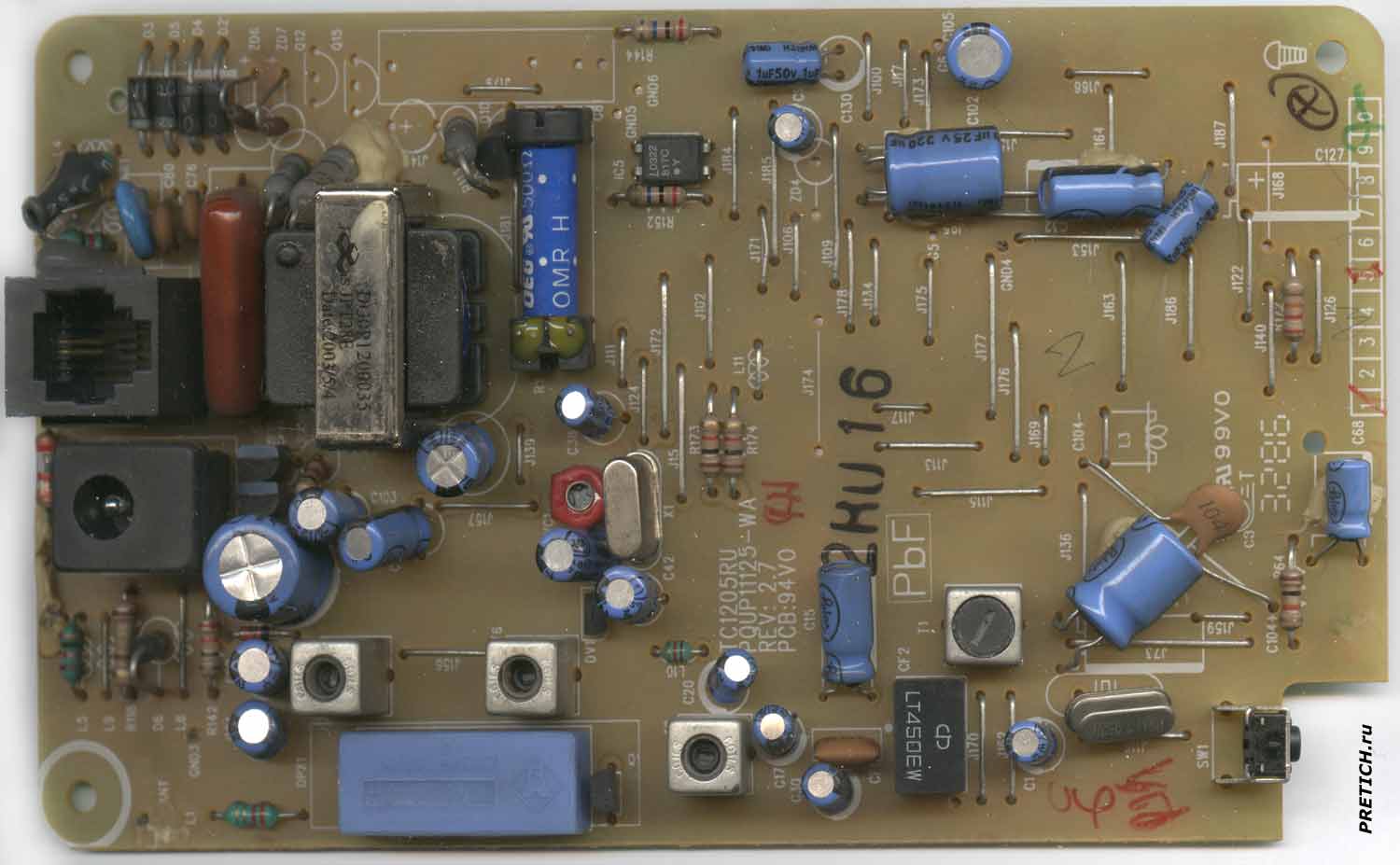

Извлекаем плату. На ней маркировка: TC1205RU PQUP11125-MA REV: 2.7 PCB: 64VO. На плате видим трансформатор DG0P1200035 JPT28E 2003 года. Дуплексный фильтр DPX0830-CH Zheng Yuan, в синем пластмассовом корпусе. THT фильтр LT450EW. Оптопара 817C. Контурные катушки, электролитические конденсаторы...



Panasonic KX-TC1205RUF схема радиотелефона

+ Щелкните по фото, чтобы увеличить!

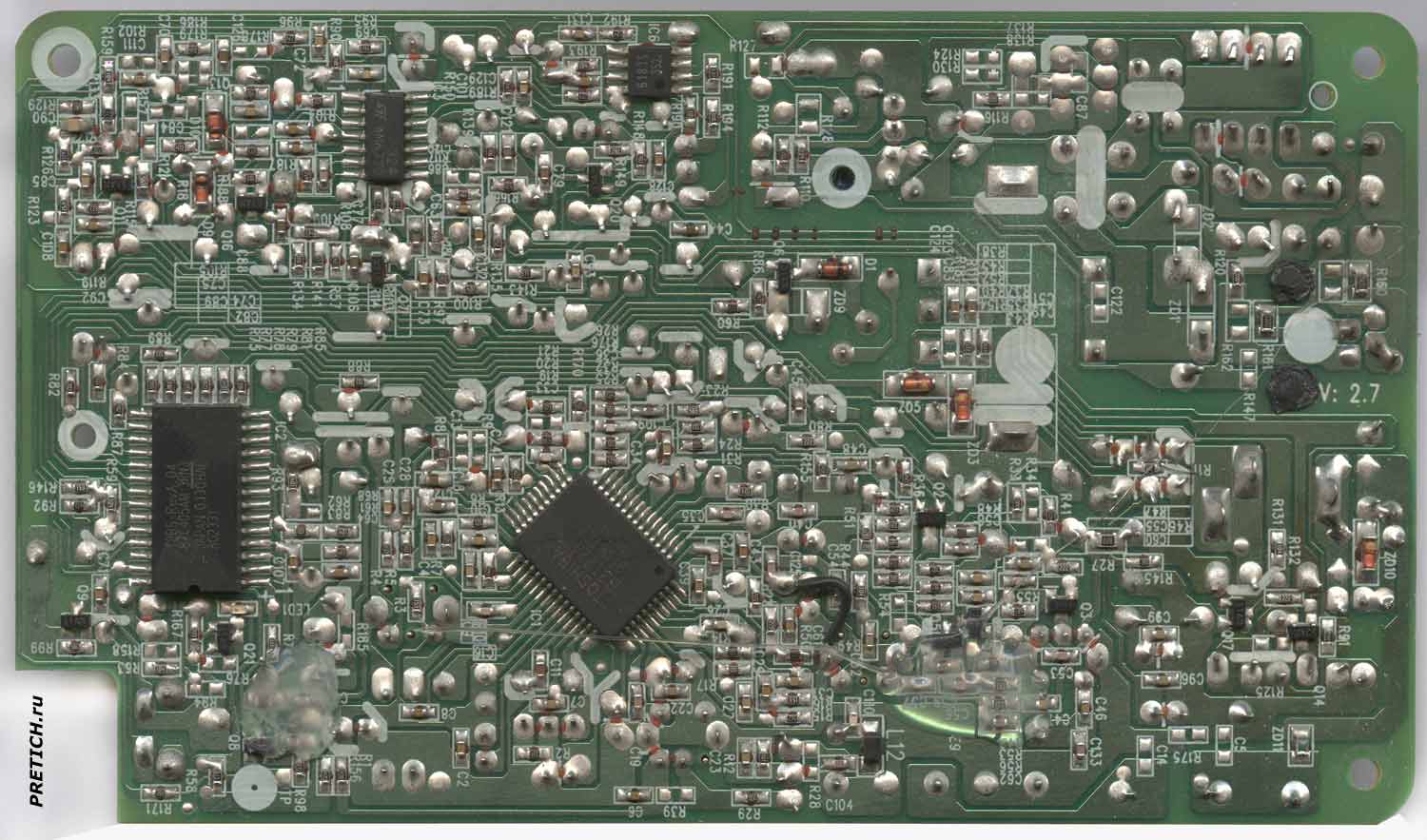

На обратной стороне платы много мелочевки - SMD элементы. Микросхема радиоканала TOSHIBA TB31224CF. Еще одна микросхема 12BS-RevA.04 87C405AM 3RN3 - чип памяти. Такая микросхема 324 9MN320... И 61B3S...



TC1205H/RU REV:3.3 плата трубки Panasonic KX-TC1205RUF

+ Щелкните по фото, чтобы увеличить!

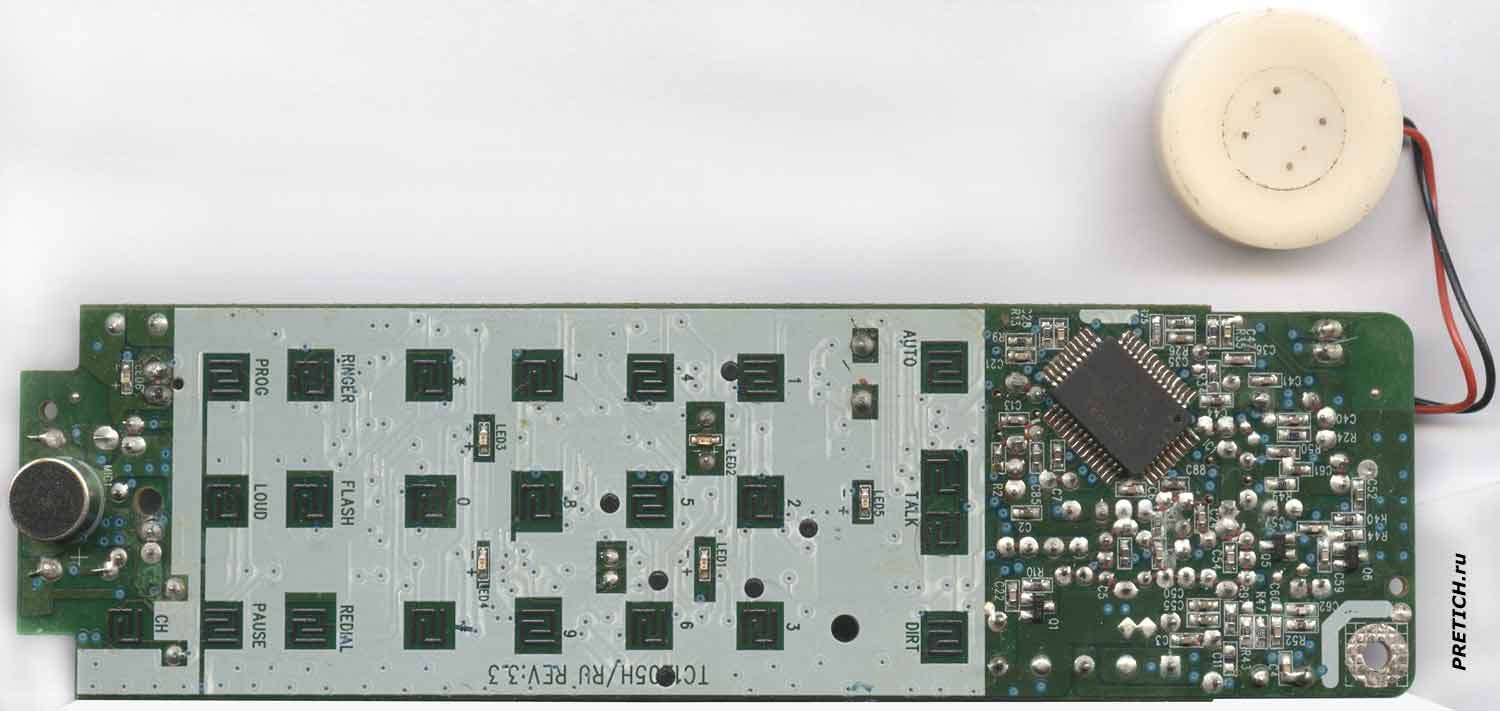

Разбираем трубку и извлекаем плату электроники, на ней, со стороны кнопок, маркировка: TC1205H/RU REV:3.3. Здесь мы видим впаянный в плату микрофон, контактные площадки для кнопок, светодиоды подсветки и одна микросхема TOSHIBA - маркировки не разобрал...



Panasonic KX-TC1205RUF схемы и ремонт радиотелефона

+ Щелкните по фото, чтобы увеличить!

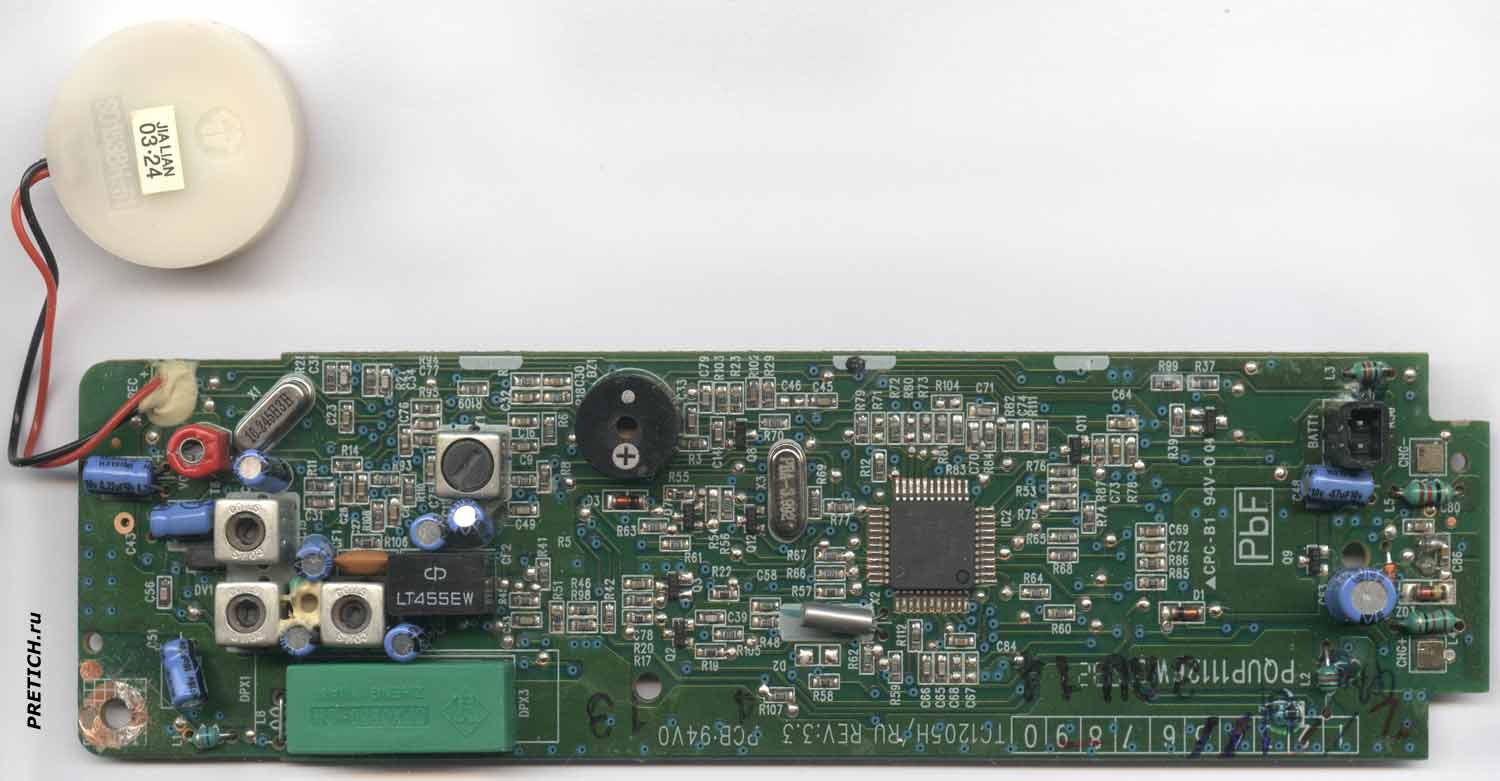

Ну а это другая сторона платы...



На динамике трубки маркировка: SD153BH-51, и бумажная наклейка - JIA LIAN 03.24



В общем-то, разбирать больше нечего... Всё сделано качественно. Все представленные здесь фотографии имеются у меня большого размера и более высокого разрешения - если нужно, напишите в комментарии к статье, я их выложу.



А напоследок приведу краткие характеристики радиотелефона Panasonic KX-TC1205RUF:



Рабочая частота 31-40 МГц

Радиус действия в помещении / на открытой местности 20 / 50 м

Вес трубки 200 г

Ускоренный набор - память на 11 телефонных номеров

Время работы трубки (режим разговора / режим ожидания) 4 / 336 ч





Михаил Дмитриенко, специально для PRETICH.ru

2016 г.
