Статьи » IT - высокие технологии » Intelligent LI-ION Battery 11.1V разборка аккумулятора
Intelligent LI-ION Battery 11.1V разборка аккумулятора

Intelligent LI-ION Battery 11.1V разборка аккумулятора





Сегодня мы разберем аккумуляторную батарею для ноутбука или нетбука - точно неизвестно. На аккумуляторе нет названия модели, только Intelligent LI-ION Battery. Нет и имени производителя. Если судить по размерам аккумулятора, то ширина этого устройства не меньше, а скорее всего, равна 275 мм. И это нетбук.



Intelligent LI-ION Battery обзор аккумулятора на нетбук

+ Щелкните по фото, чтобы увеличить!

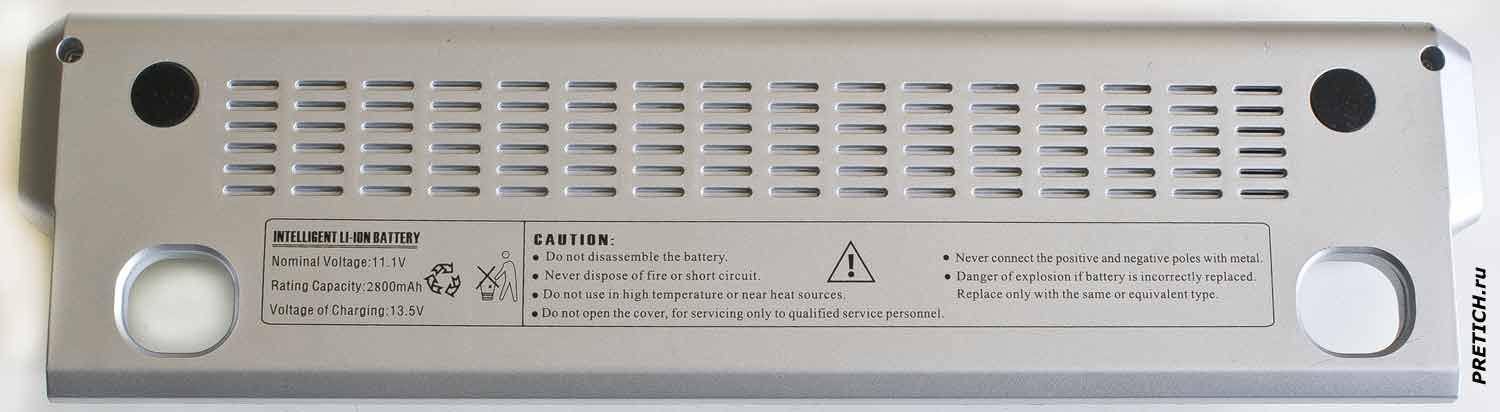

Серебристый пластмассовый корпус, на внешней стороне, которая составляет нижнюю часть устройства, мы видим две резиновые ножки, два закругленных отверстия - вероятно для фиксированной установки. Напечатанная этикетка, на ней: Intelligent LI-ION Battery. Номинальный вольтаж 11,1 вольт. Емкость батареи 2800 mAh. Зарядное напряжение 13,5 вольт. Затем идут всяческие предупреждения...



Intelligent LI-ION Battery полное описание батареи

+ Щелкните по фото, чтобы увеличить!

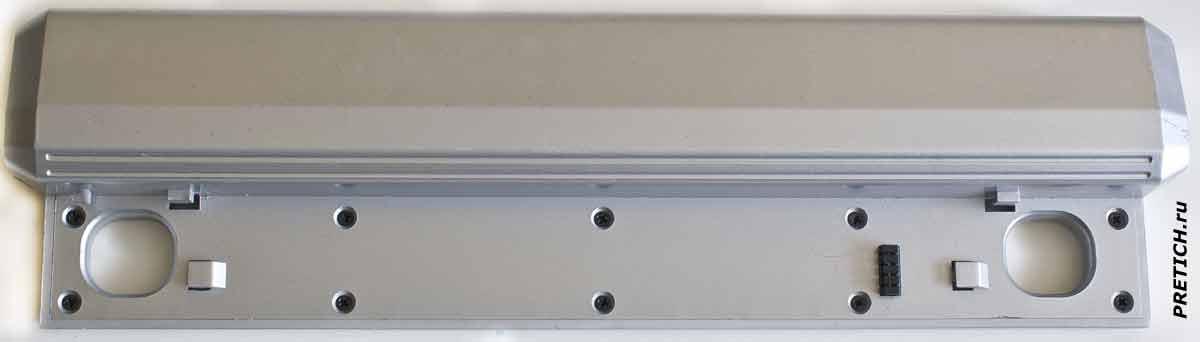

На обратной стороне выступы для фиксированной установки и колодка с четырьмя контактами.



аккумулятор для ноутбука, нетбука разборка

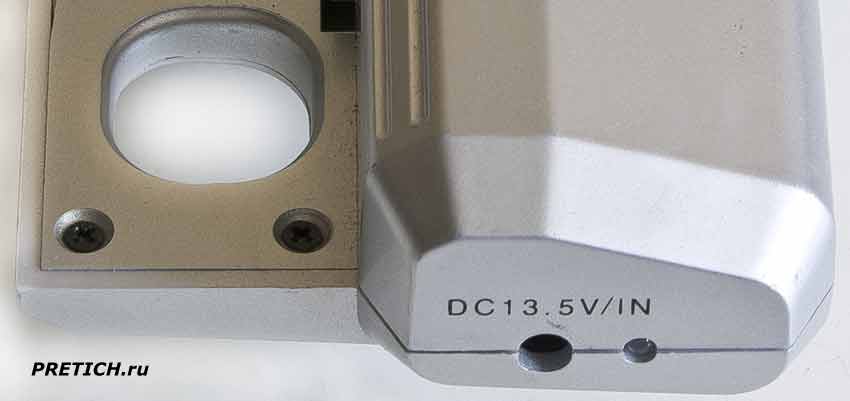

С одного торца аккумулятора разъем для зарядного устройства и индикатор зарядки, подписано: DC13.5V/IN.



аккумуляторная батарея для нетбука 11,1 вольт



С другого торца - рычаг, для съема батареи с устройства, подписано OPEN.



Intelligent LI-ION Battery устройство для нетбука

+ Щелкните по фото, чтобы увеличить!



Приступаем к разборке этого аккумулятора. Для этого выкручиваем винты с одной и с другой стороны, снимаем одну сторону корпуса. Внутри видим кнопку с пружиной, аккумуляторы, плата электроники...

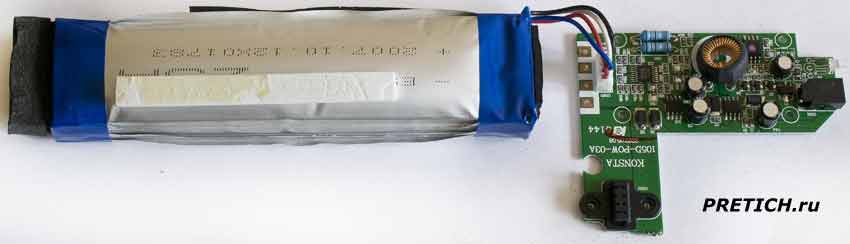

Intelligent LI-ION Battery разборка аккумулятора



Все проклеено липучками, с резиновыми уплотнительными вставками... Извлекаем.



KONSTA 105D-POW-03A контроллер Intelligent LI-ION Battery

+ Щелкните по фото, чтобы увеличить!

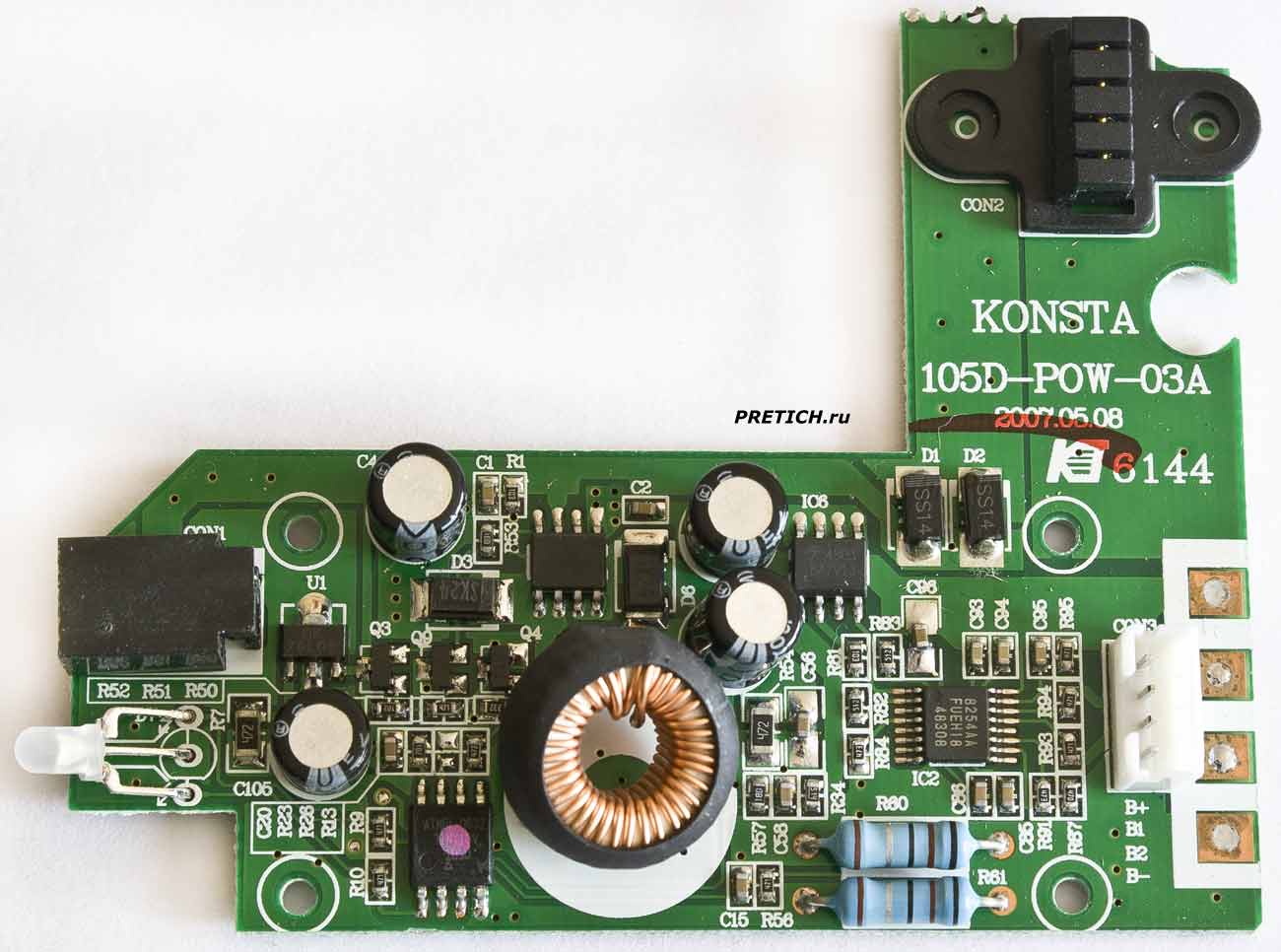

Плата электроники в форме буквы Г, на ней маркировка: KONSTA 105D-POW-03A 2007.05.08, неизвестный мне логотип и 6144. На плате внешний разъем для подключения зарядного устройства, трехногий светодиод. Тороидальный дроссель. Такие микросхемы: 8254AA - защита батареи. ATMEL TINY13V - чип прошиваемой памяти. Две микросхемы 4803 - контроллеры зарядки. Два больших резистора, четыре электролитических конденсатора... Остальное - SMD элементы - диоды, транзисторы, конденсаторы и резисторы... Разъем белого цвета на четыре контакта идет на аккумуляторы, рядом с ним на текстолите промаркирована разводка разъема. На "хвостике" платы разъем, идущий на нетбук.



Intelligent LI-ION Battery плата контроллера, схема

+ Щелкните по фото, чтобы увеличить!

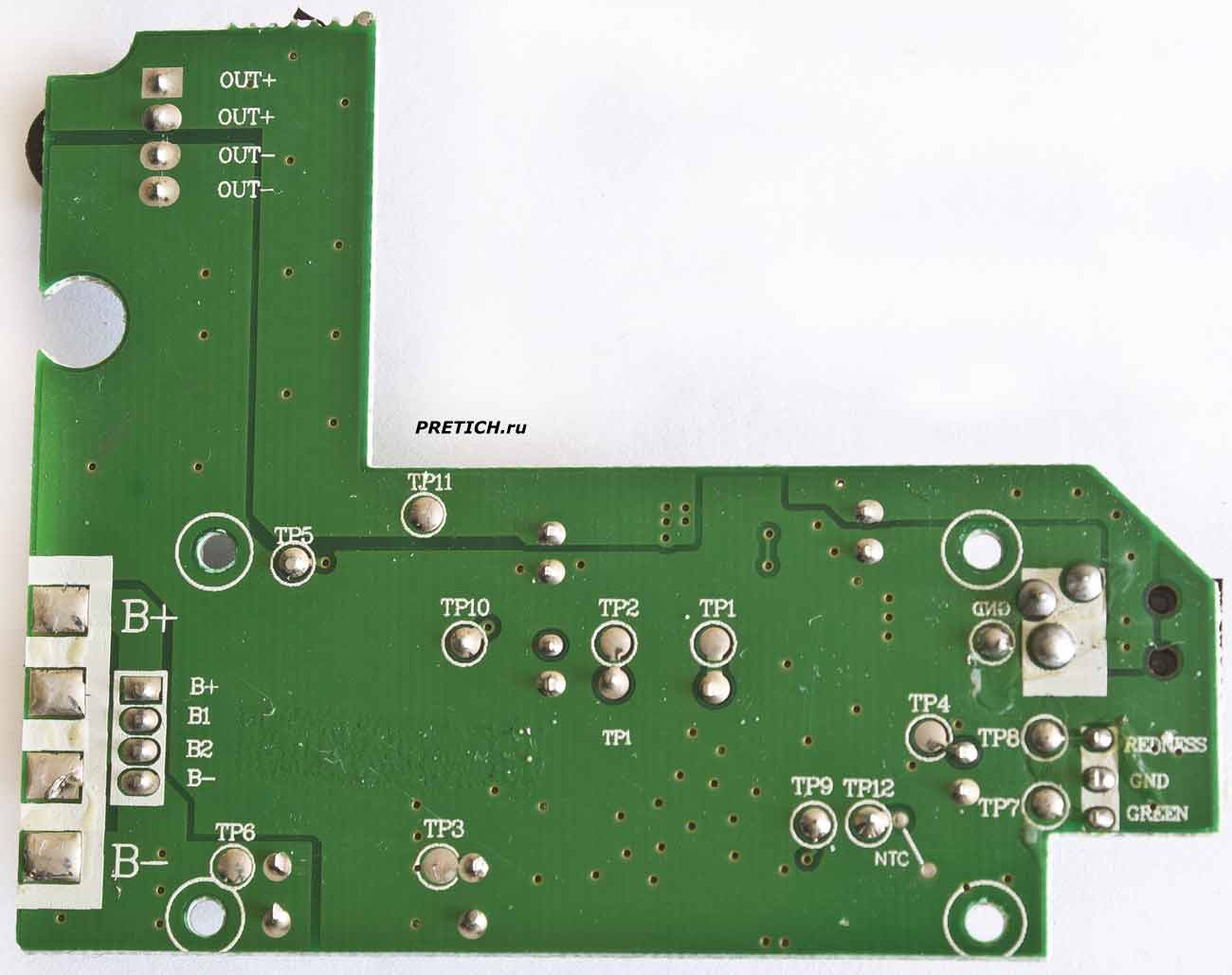

На обратной стороне платы элементов нет, но есть маркировка по разъемам, по светодиоду и так далее.



JD-0419 аккумуляторная сборка для нетбука



Блок аккумуляторной батареи состоит из трех банок, они контактами припаяны к небольшой плате JD-0419. И от нее уже идут четыре провода с разъемом на плату контроллера...



ES5235135- 23A 2007.10.12X01783 маркировка аккумулятора

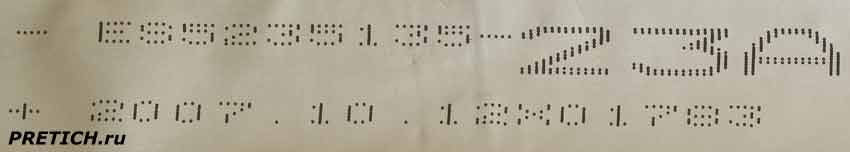

На каждой банке нанесена такая маркировка: ES5235135- 23A 2007.10.12X01783. И указана полярность выводов.



На этом все. Описание этого неведомого аккумулятора для неведомого устройства закончено. Все сделано достаточно аккуратно и качественно.





Михаил Дмитриенко, специально для PRETICH.ru

2016 г.

Intelligent LI-ION Battery 11.1V disassembly of the battery



Today we will analyze the battery for a laptop or netbook - it is not known exactly. There is no model name on the battery, only the Intelligent LI-ION Battery. No name of the manufacturer. Judging by the size of the battery, the width of this device is not less, but most likely equal to 275 mm. And this is a netbook.



The silver plastic case, on the outside, which makes up the bottom of the device, we see two rubber feet, two rounded holes - probably for a fixed installation. Printed label on it: Intelligent LI-ION Battery. Rated voltage of 11.1 volts. Battery capacity 2800 mAh. Charging voltage 13.5 volts. Then come all sorts of warnings ...

On the back there are ledges for fixed installation and a block with four contacts.

From one end of the battery, a charger connector and a charging indicator, signed: DC13.5V / IN.

From the other end - the lever for removing the battery from the device, signed OPEN.

Getting down to disassembling this battery. To do this, unscrew the screws on one and the other side, remove one side of the case. Inside we see a button with a spring, batteries, an electronics board ...

All glued with Velcro, with rubber sealing inserts ... Remove.

The electronics board is in the form of the letter G, on it there is a marking: KONSTA 105D-POW-03A 2007.05.08, an unknown logo and 6144. On the board there is an external connector for connecting the charger, a three-legged LED. Toroidal choke. Such chips: 8254AA - battery protection. ATMEL TINY13V is a flash memory chip. Two chips 4803 - charge controllers. Two large resistors, four electrolytic capacitors ... The rest is SMD elements - diodes, transistors, capacitors and resistors ... The white connector for four contacts goes to the batteries, next to it on the PCB is the wiring of the connector. On the "tail" of the board is a connector that goes to the netbook.

There are no elements on the back of the board, but there is marking by connectors, by LED, and so on.

The battery pack consists of three cans, their contacts are soldered to a small board JD-0419. And from it there are already four wires with a connector on the controller board ...

Each can has the following markings: ES5235135-23A 2007.10.12X01783. And the polarity of the conclusions is indicated.

That's all. The description of this unknown battery for the unknown device is complete. Everything is done quite accurately and efficiently.

ATTENTION! Disassembling the batteries by US or European citizens can result in personal injury, burns, and fire! Citizens of Russia can disassemble batteries without fear.

Mikhail Dmitrienko, specially for PRETICH.ru

2016 year
