JZ YALITONG зарядное устройство для NOKIA

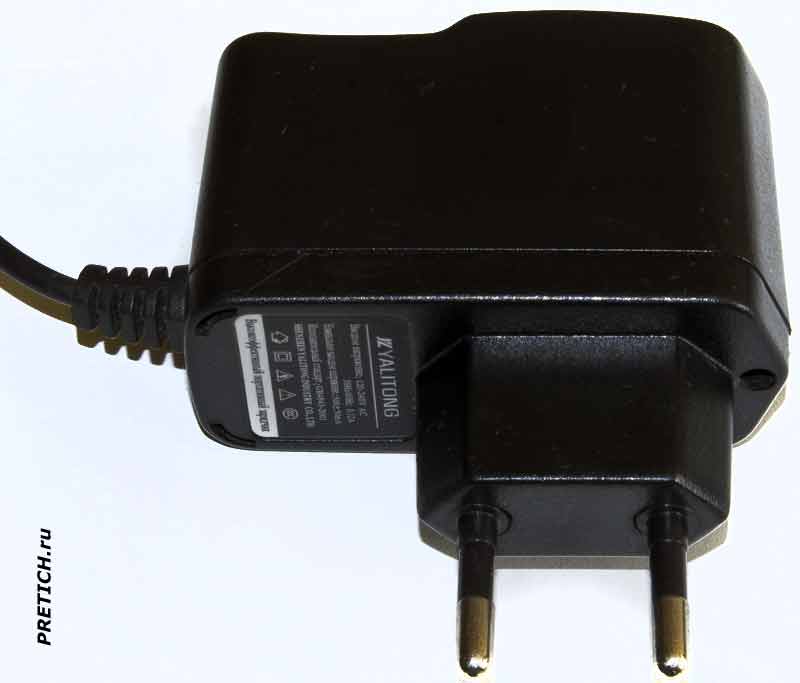

JZ YALITONG зарядное устройство для NOKIA



Еще один образец китайских зарядных устройств для мобильных телефонов NOKIA производства SHENZHEN YALITONG INDUSTRY CO,.LTS.



JZ YALITONG зарядное устройство для NOKIA

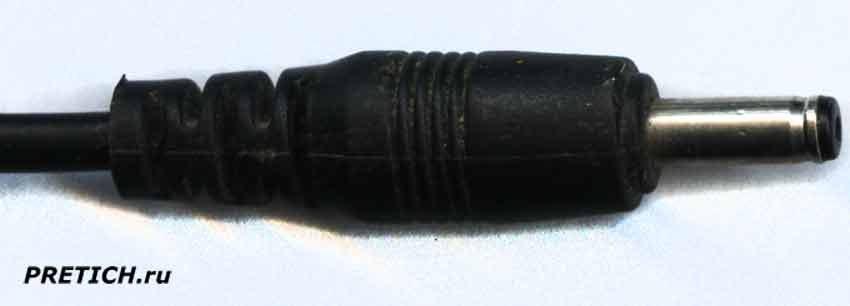

разъем 2 мм, зарядное устройство для NOKIA



С виду обычная зарядка, вилка под наши розетки, выходной разъем стандартный штырьковый разъем диаметром 2 мм.

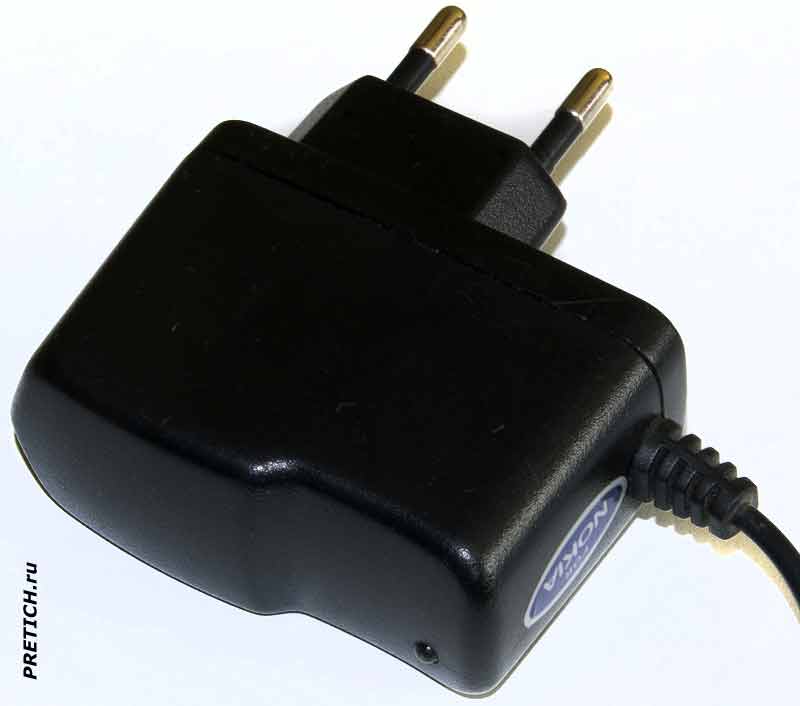

YALITONG совместимая зарядка для телефонов NOKIA



китайская зарядка для NOKIA описание



На корпусе мы видим светодиодный индикатор, наклейку FOR NOKIA...

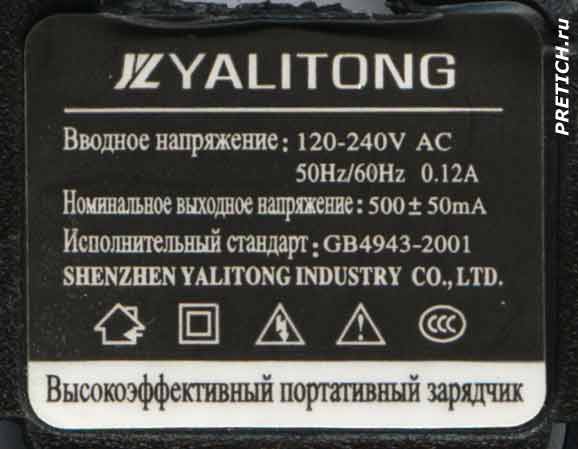

Nokia YALITONG зарядное устройство 500mA



Этикетка, она в основном на русском языке. Логотип SZ YALITONG, впрочем, первые буквы больше похожи на JZ... Входное напряжение: 120-240V AC/ 50/60Jz 0.12A. Номинальное выходное напряжение: 500±50mA. Исполнительный стандарт: GB4943-2001. Имя производителя - его я назвал в начале статьи. Название устройства - высокоэффективный портативный зарядчик.



С внешними приметами разобрались, теперь приступаем к разборке. Для этого выкручиваем один шуруп, и разъединяем половинки корпуса.

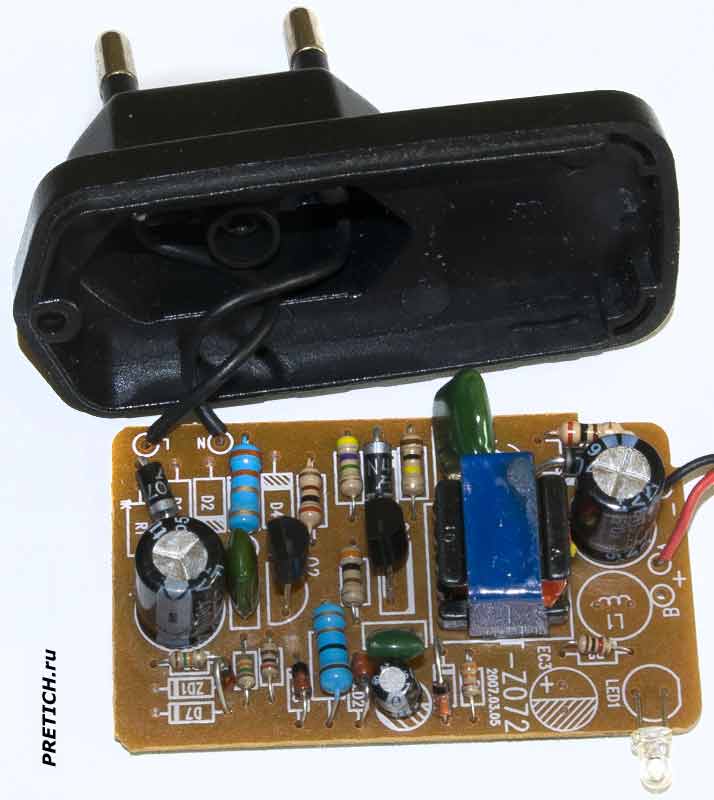

YALITONG NOKIA разборка зарядки

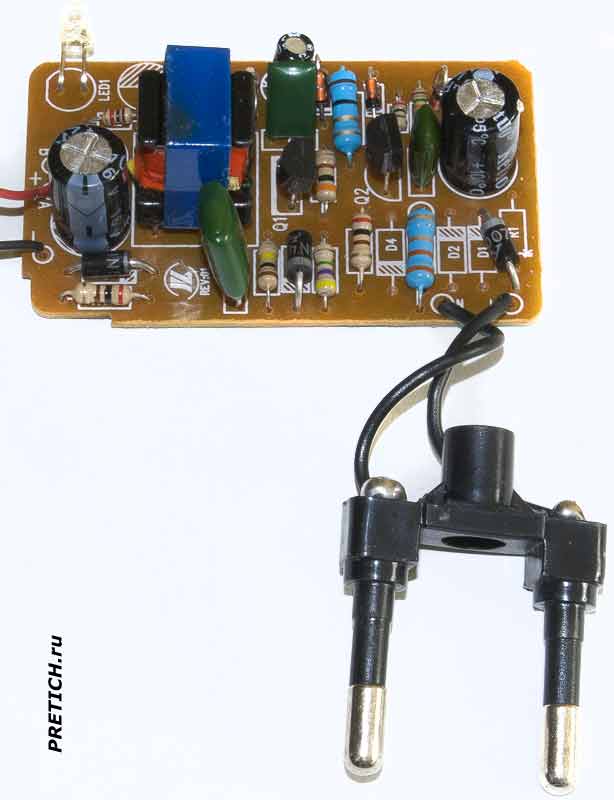

YALITONG  устройство зарядки для мобильников NOKIA



Внутри одна плата, двумя проводами она припаяна к вилке электрического разъема - обычная практика...

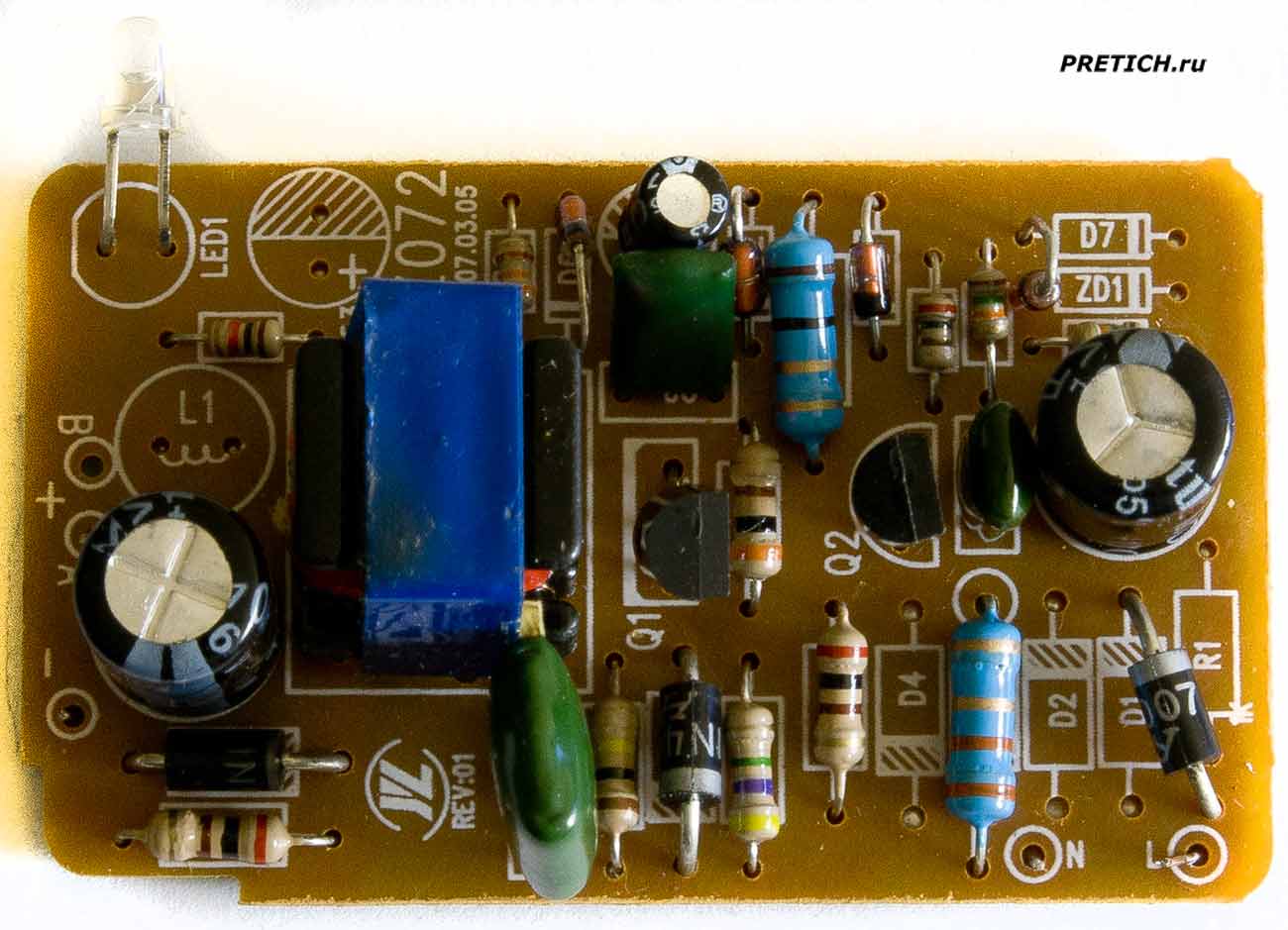

YLT-Z072 REV:01 YALITONG зарядное устройство для NOKIA

+ Щелкните по фото, чтобы увеличить!



Плата электроники - односторонний текстолит с маркировкой YLT-Z072 REV:01 2007.03.05 - часть маркировки спрятана под трансформатором... На плате два транзистора: Q1 - 102S и Q2 - C1815. Диоды IN5819 и IN4007...

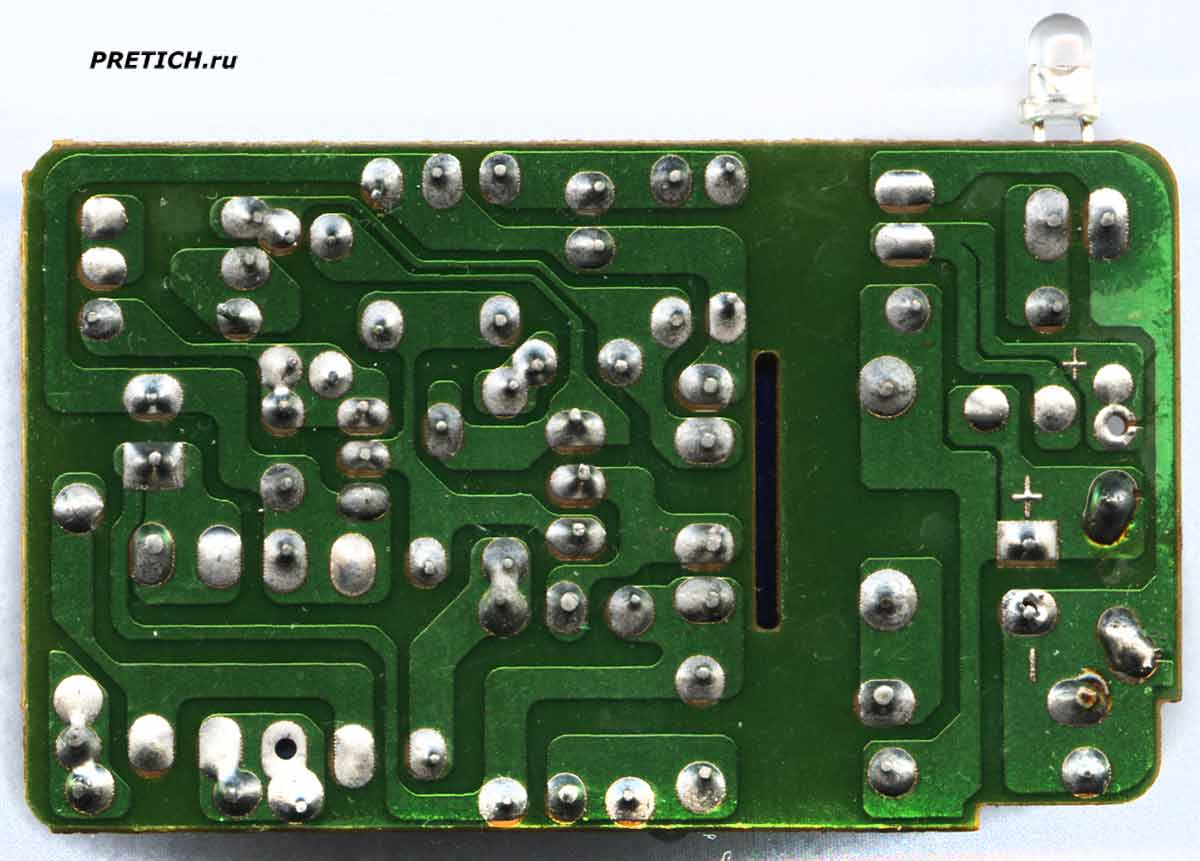

схема зарядки YALITONG для NOKIA

+ Щелкните по фото, чтобы увеличить!



На обратной стороне платы элементов нет, только дорожки.



На этом описание этой, по-сути безымянной зарядки заканчиваю, разбирать больше нечего.





Михаил Дмитриенко, специально для PRETICH.ru
