NOKIA AC-3X и AC-3E зарядное устройство, разборка

NOKIA AC-3X зарядное устройство, разборка



Зарядное устройство для мобильных телефонов NOKIA, модель AC-3X. Качественно сделанная зарядка...



обзор зарядного устройства NOKIA AC-3X



NOKIA AC-3X зарядка Energy Star



Форма корпуса обусловлена типом электрического разъема - вилки. Это британский стандарт UK BS 1363. Два горизонтальных плоских штырька и третий вертикальный, обычно он служит для заземления, но здесь он обманка - изготовлен из пластмассы. Он нужен для розеток этого же британского стандарта, которые снабжены защитными шторками фазных гнезд - он их открывает. Выходной разъем - стандартный штырьковый...



NOKIA AC-3X зарядка для мобильных телефонов



На верхней стороне зарядного устройства логотип NOKIA.



NOKIA AC-3X этикетка зарядного устройства



Этикетка нанесена краской сбоку, на ней: NOKIA AC-3X LPS. Входные напряжения: AC 100-240V 50-60 Hz/100mA. Выходное напряжение: DC 5.0V 350mA. Затем значки сертификаций и всякое такое прочее... Страна изготовления - Китай.



NOKIA AC-3X разборка зарядки для телефонов



Выкручиваем два винта на верхней крышки - шляпки имеют шлицы "трехлучевая звездочка". Снимаем верхнюю крышку, внутри маленькая плата электроники.



NOKIA AC-3X с вилкой UK BS 1363



Извлекаем эту плату. Штыри вилки имеют контактные площадки, и плата к ним просто прижимается...



NOKIA AC-3X плата ASTEC DA2-3104US-1845 зарядка

+ Щелкните по фото, чтобы увеличить!



Плата - односторонний текстолит, на нем маркировка ASTEC DA2-3104US-1845 042-66155800. Схема, в общем-то, простая... Трансформатор тоже ASTEC и на нем маркировка 85266011600 R01 SC23 0735-07. На плате есть один транзистор Q1 с маркировкой 13002, однако, он не в корпусе TO126, а в ТО92... вероятно, какой-то китайский вариант MJE13002...



NOKIA AC-3X схема зарядного устройства

+ Щелкните по фото, чтобы увеличить!



На обратной стороне платы некоторое количество деталей SMD монтажа. Две площадки для контакта с площадками штепсельной вилки...



Данное зарядное устройство подходит для большого числа мобильных телефонов от NOKIA, вот такой список я нашел: 6303i, C6, C7, N96, 1650, 2626, 2630, 2760, 3109 Classic, 3110 Classic, 3250, 5070, 5200, 5300, 5500, 5700, 6070, 6080, 6085, 6086, 6101, 6103, 6110 Navigator, 6111, 6120 Classic, 6125, 6131, 6136, 6151, 6233, 6234, 6270, 6280, 6288, 6290, 6300, 7360, 7370, 7373, 7390, 8800 Sirocco, E50, E61, E61i, E65, E90, N70, N71, N72, N73, N76, N80, N90, N91, N92, N93, N93i, N95, PT-6



На этом заканчиваю, далее та же зарядка, но с электрической вилкой нашего стандарта.

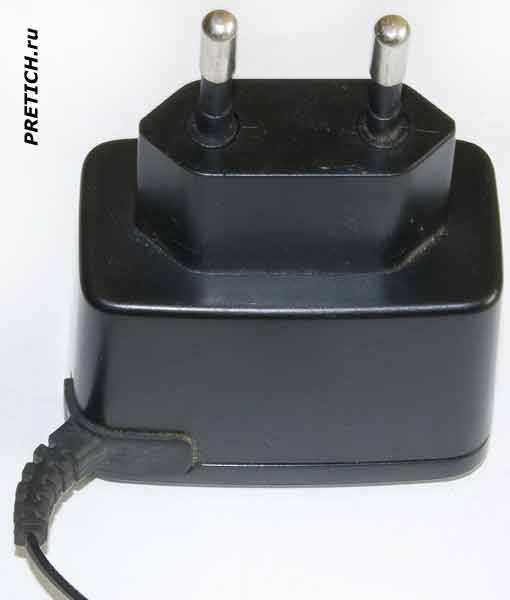

NOKIA AC-3E зарядка для мобильных телефонов



NOKIA AC-3E разъем для телефонов на зарадке



Эта же зарядка с другим электрическим разъемом - нашим стандартным, носит название NOKIA AC-3E. Она несколько иная по внешнему виду - это обусловлено конструкцией разъемов.



NOKIA AC-3E этикетка зарядного устройства



Этикетка на зарядке почти такая же...



NOKIA AC-3E разборка зарядки, оригинал



NOKIA AC-3E как разобрать зарядное устройство



Процесс разборки такой же...



NOKIA AC-3E схема зарядного устройства, оригинал



NOKIA AC-3E ремонт платы электроники зарядки



Плата электроники и элементы на ней такие же...



В общем, и так понятно.

Михаил Дмитриенко, специально для PRETICH.ru

2016 г.

Комментарии
691 #1 Bek
June 30 2019 14:24:36
Поднял схему на него.
stroipoezd.narod.ru/nokia_ac-3e.gif
