HD35-72250 и EI-3515-13 адаптеры питания

HD35-72250 и EI-3515-13 адаптеры питания





На этот раз это не зарядки, а адаптеры питания - внешние блоки питания, первый HD35-72250, а производитель, судя по логотипу HD - неизвестная китайская компания...

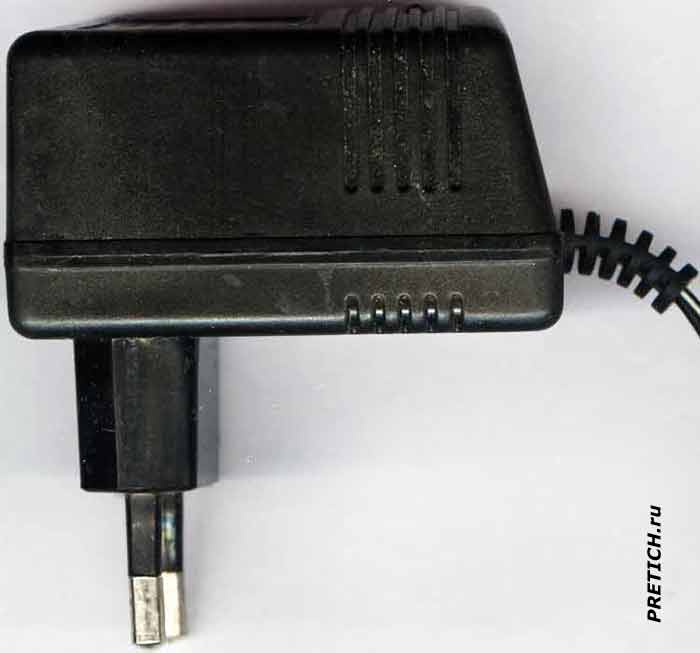

HD35-72250 и EI-3515-13 обзор блоков питания

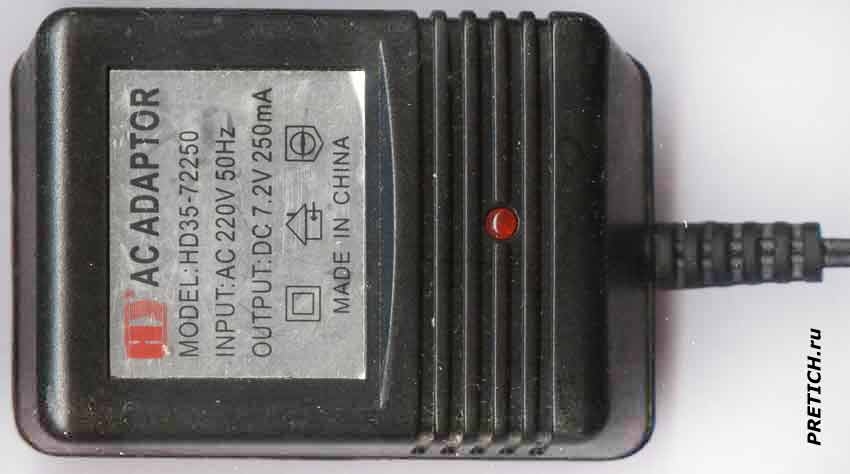

HD35-72250 адаптер питания, описание на 7,2 вольта

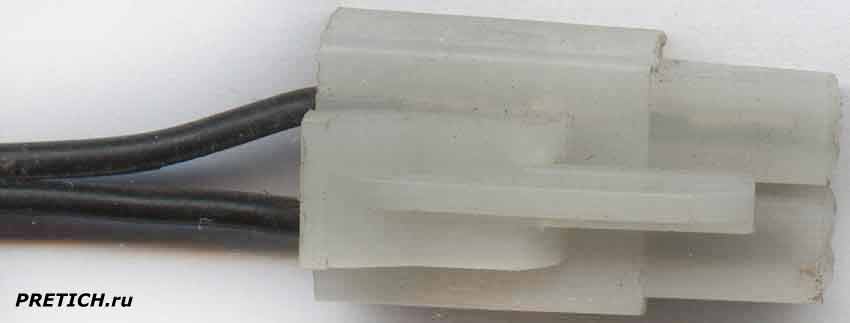

HD35-72250 разъем внешнего БП, нестандартный



С виду самый банальный блок питания, на верхней части есть светодиод - индикация работы, над ним этикетка, где мы видим тот самый логотип, AC Adaptor и название модели HD35-72250. Вход AC 220V 50Hz, выход DC 7.2V 250mA. Ничего интересного, но на выходе, на обратном конце провода странный разъем - куда он подключается, для питания, какого устройства этот адаптер предназначен - неизвестно...

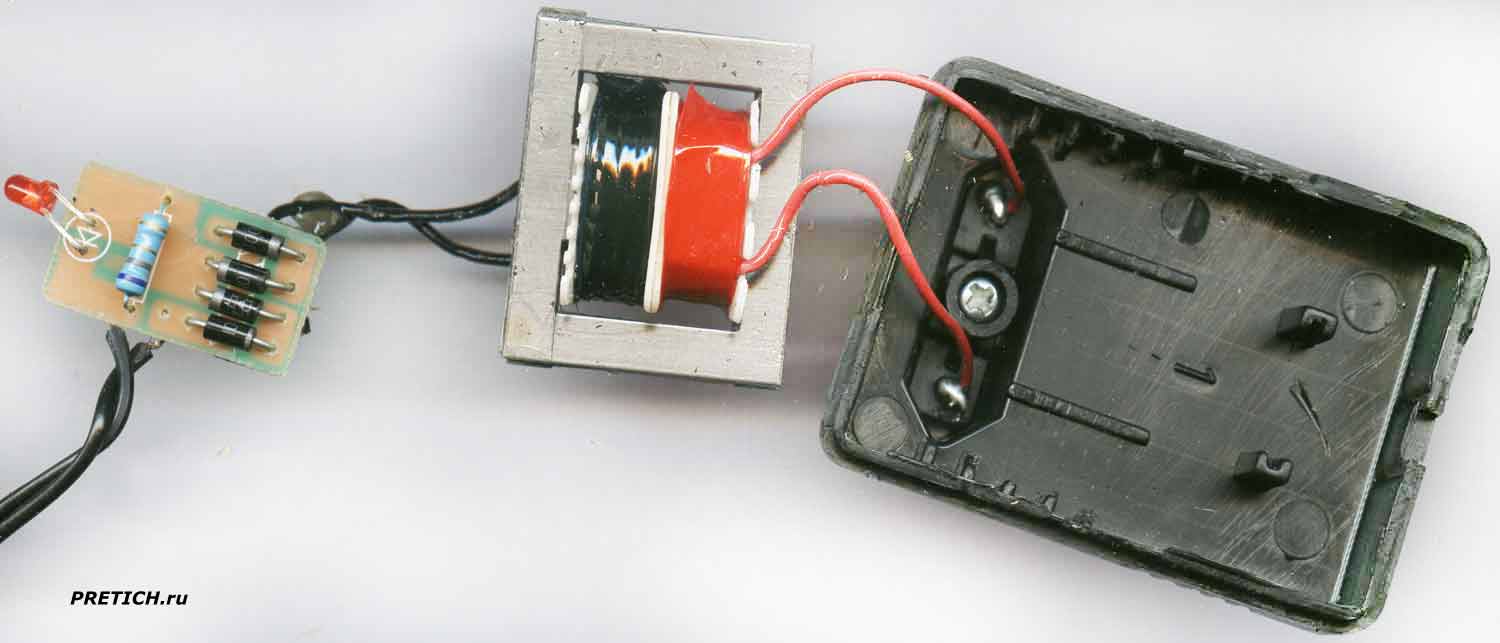

HD35-72250 разборка внешнего блока питания

+ Щелкните по рисунку, чтобы увеличить!

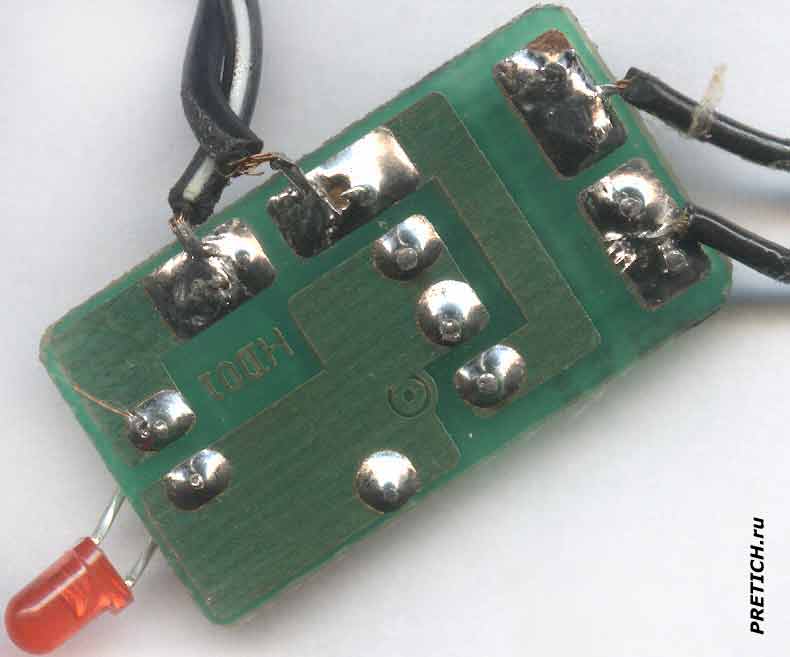

HD35-72250 плата электроники блока питания



Корпус здесь аккуратно склеен, но пластмасса здесь уже хрупкая... ломается без проблем... Внутри стандартный не импульсный БП - и это Ш-образный трансформатор, маленькая плата, на которой четыре диода образуют мост, один резистор, через который работает красный светодиод... нет даже сглаживающего электролитического конденсатора... На обратной стороне платы "загадочная" надпись - HD01...



EI-3515-13 блок питания

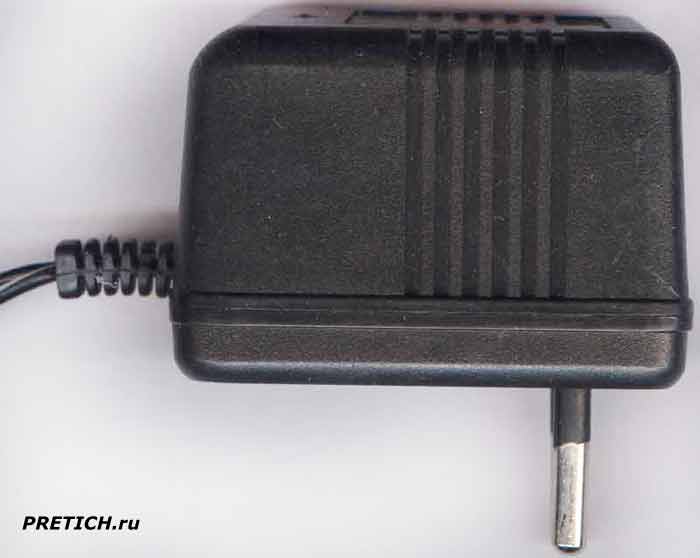

EI-3515-13 полное описание блока питания

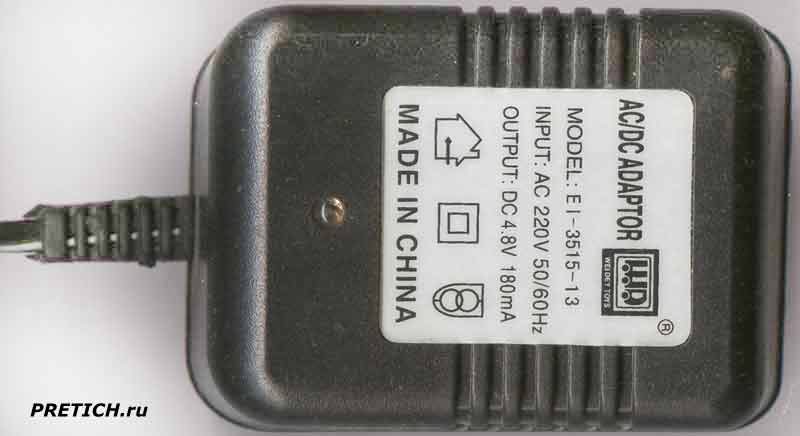

EI-3515-13 внешний адаптер питания на 4,8 вольт

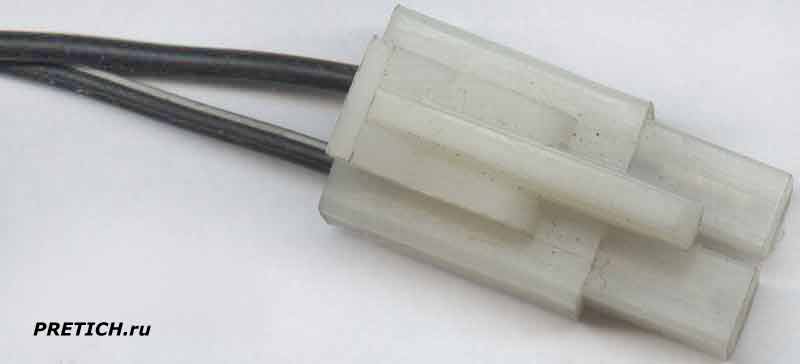

нестандартный разъем EI-3515-13 блок питания



Для компании еще один блок питания с таким же самым разъемом EI-3515-13 какой-то китайской компании WEI DEY... Суть этого блока питания та же - тот же разъем, корпус из плохой пластмассы, светодиод индикатора, этикетка - на ней логотип WEI DEY, модель EI-3515-13, вход AC 220V 50/60Hz, выход DC 4.8V 180mA. Сделано в Китае.

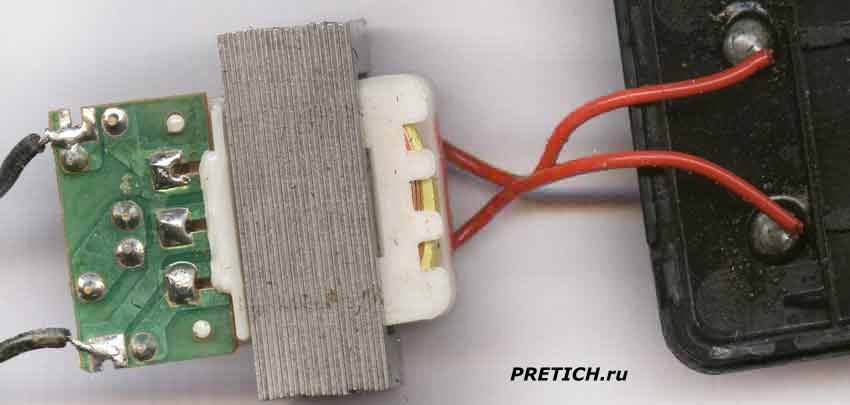

EI-3515-13 разборка внешнего БП и ремонт

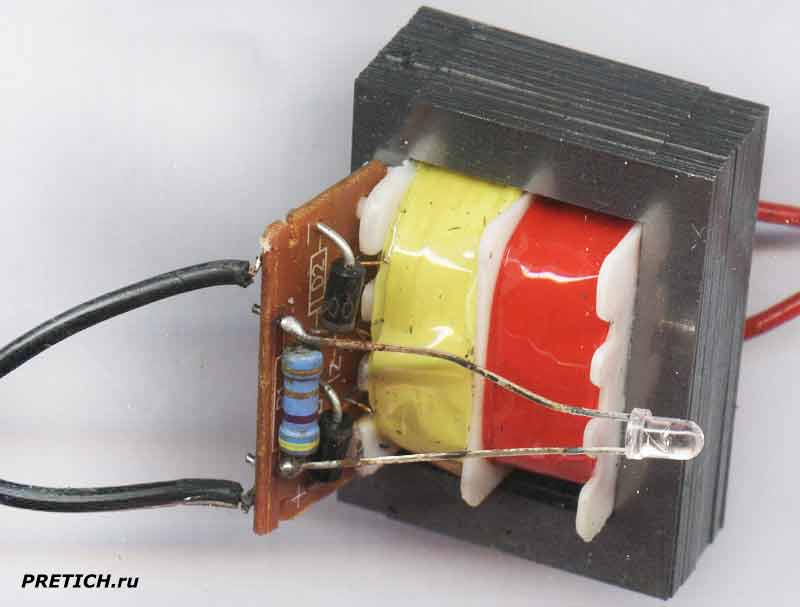

EI-3515-13 схема внешнего блока питания



Снова ломаем корпус и видим не импульсный блок питания - тот же Ш-образный трансформатор, маленькая плата всего лишь с двумя диодами, резистором и белым светодиодом...



Как уже сказал - для запитывания каких устройств эти блоки питания предназначены - мне неизвестно...



По мере разборки подобных блоков питания, статья будет дополняться, надеюсь, этот материал будет полезен не только для поисковых машин, но и для конкретных людей.





Михаил Дмитриенко, специально для PRETICH.ru

2016 г.





***
