Статьи » Радиомастерская - все по электронике » Lukey 902 SMD Rework Station, паяльная станция
Lukey 902 SMD Rework Station, паяльная станция

Lukey 902 SMD Rework Station, паяльная станция



Здесь мы кратко опишем некоторые элементы паяльной станции Lukey 902 SMD Rework Station. Почему не всю? Потому что она мне досталась в таком разобранном виде... Сохранился только корпус, без верхней крышки, и две платы электроники... Потому опишу то, что есть. Если мне попадется эта паяльная станция в нормальном виде, я эту статью обязательно дополню недостающими материалами.



Lukey 902 SMD Rework Station включает в себя фен и паяльник, он содержит элементы контроля и регулировки нагрева, защиту. Паяльник позиционируется как антистатический - это значит, что он предотвратит повреждение электронных компонентов разрядом статического электричества. Также конструкция паяльника позволяет быстро и легко менять жала. Паяльный фен также имеет регулятор нагрева, регулятор напора воздуха, сменные насадки... В общем, все на уровне - на уровне хорошего середнячка.

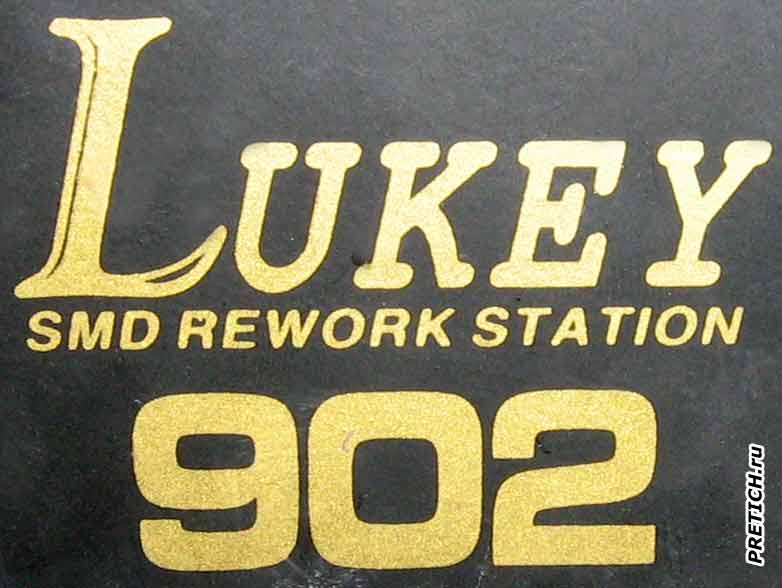

Lukey 902 SMD Rework Station обзор паяльной станции

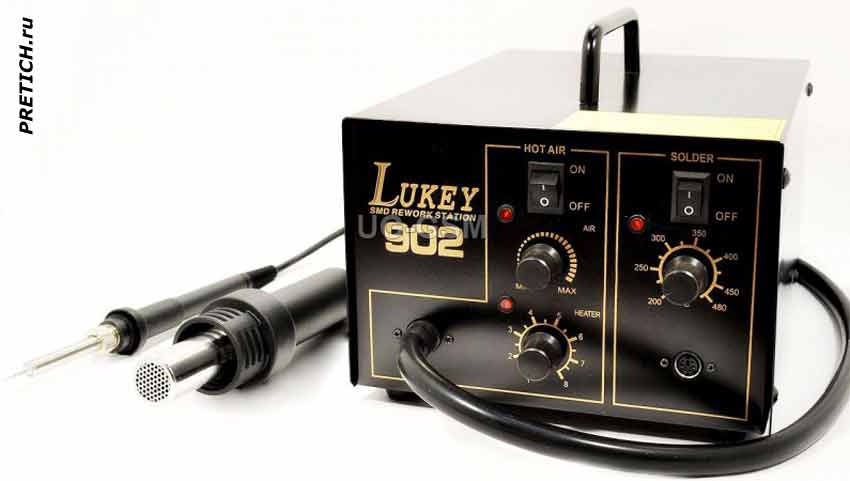

термофен и паяльник в станции Lukey 902



На передней стороне большой логотип, название устройства и модель. Затем два отдельных поля. HOT AIR - поле фена, здесь кнопка включения, два регулятора, два красных светодиода и разъем. Второе поле SOLDER - паяльник. Здесь также кнопка включения, одна ручка регулятора и один индикатор и также разъем.

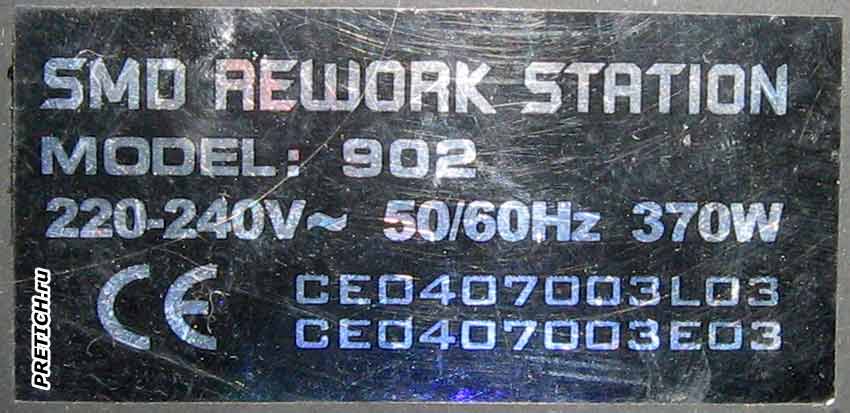

Lukey 902 этикетка, описание и разборка паяльной станции



На задней стороне втулка, через которую проходит электрический провод к сети 220 вольт и выше гнездо предохранителя - вставки плавкой. Посередине наклейка, шильдик: SMD Rework Station, модель 902. Входные напряжения 220-240V ~ 50/60Hz мощность 370W. Два сертификата CEO407003L03 и CEO407003E03.

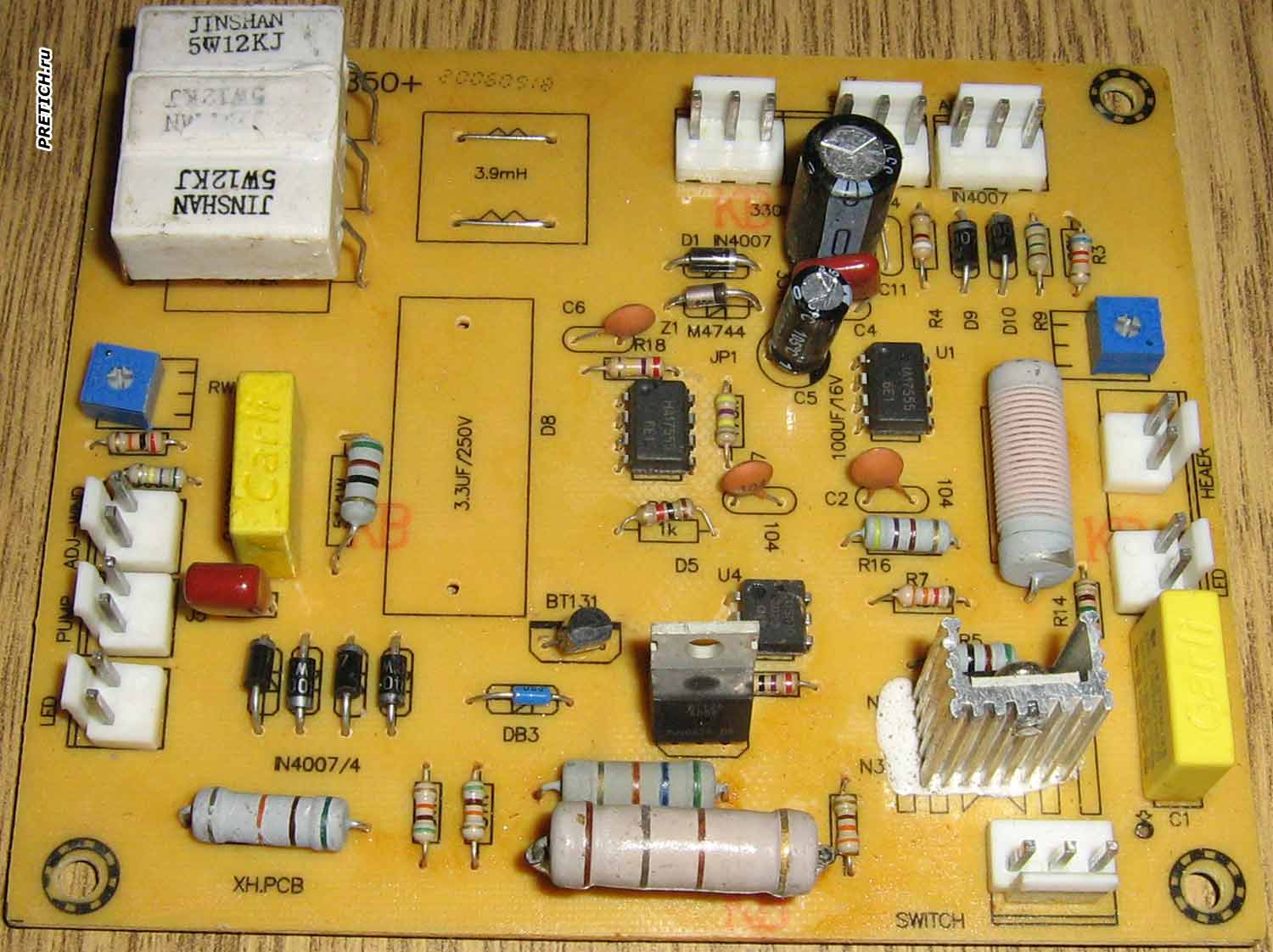

Lukey 902 основная плата электроники

+ Щелкните по фото, чтобы увеличить!

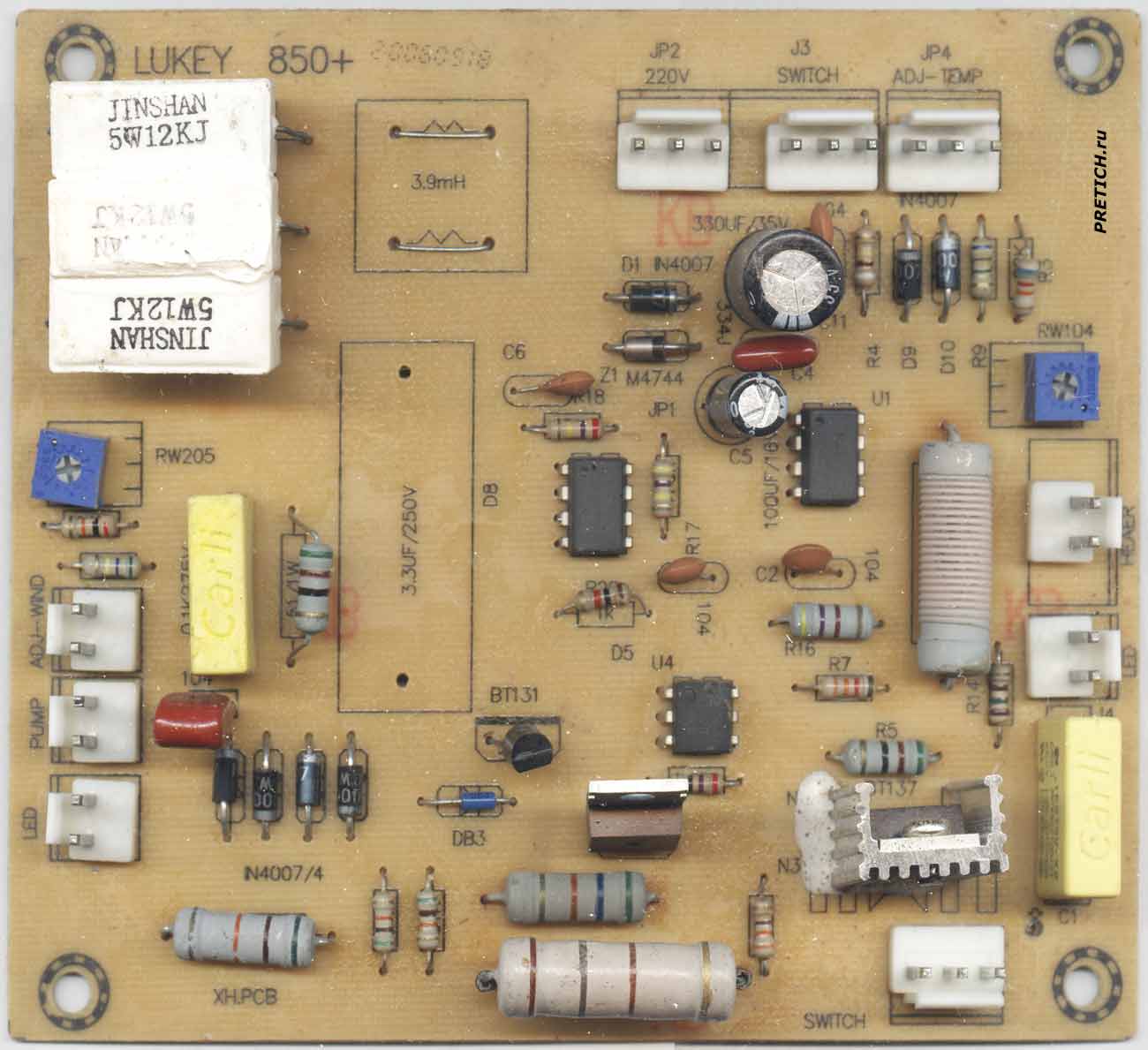

LUKEY 850+ XH.PCB схема платы Lukey 902

+ Щелкните по фото, чтобы увеличить!

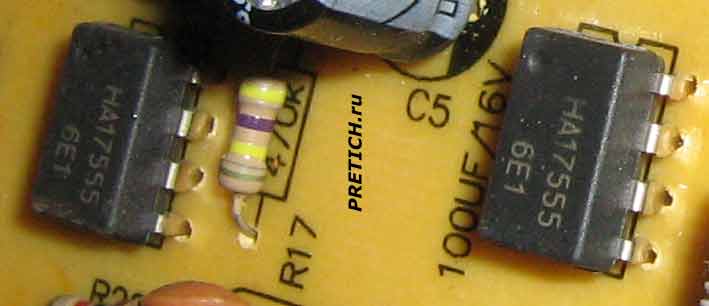

HA17555 микросхемы таймеры в Lukey 902 SMD

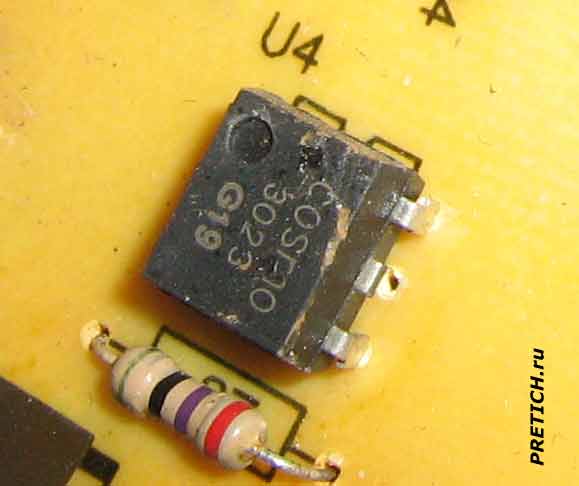

COSMO 3023 микросхема Optoisolators Triac Driver Lukey 902

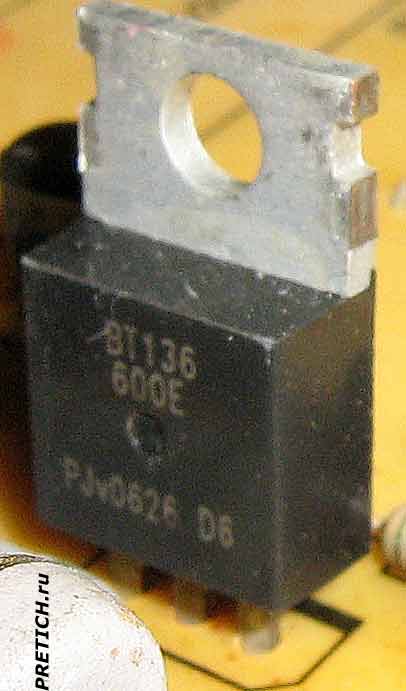

BT136 600E симистор в Lukey 902 SMD паяльной станции

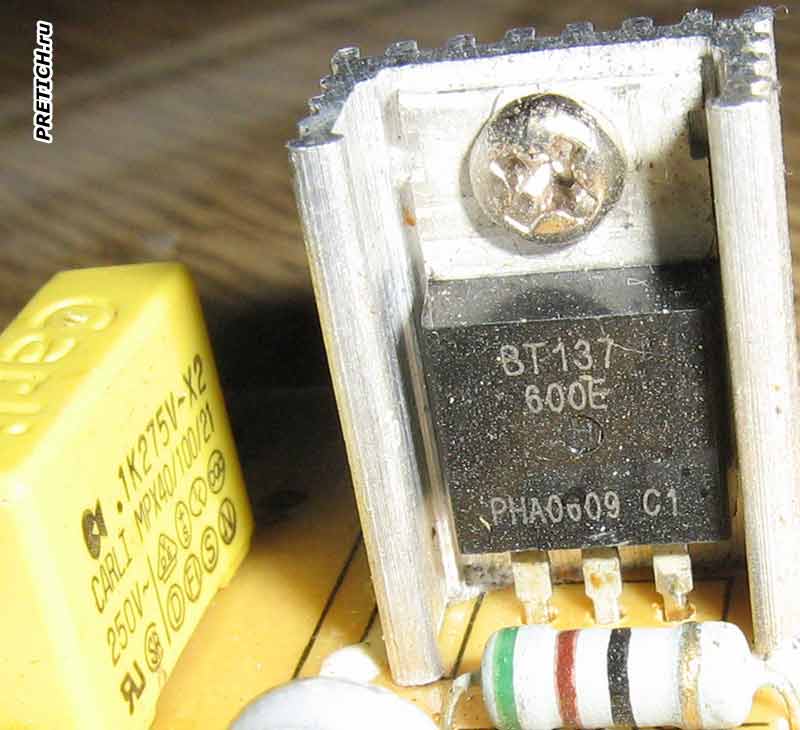

BT137 600E симистор в Lukey 902 SMD Rework Station



Внутри, одна большая плата одностороннего стеклотекстолита, маркировка на плате: LUKEY 850+ XH.PCB. На плате видим такие микросхемы: две HA17555 - таймеры (Precision Timer). COSMO 3023 - Optoisolators Triac Driver Output. Затем BT136 600E - симистор (TRIAC), и еще один симистор BT137 600E, этот на алюминиевом радиаторе.

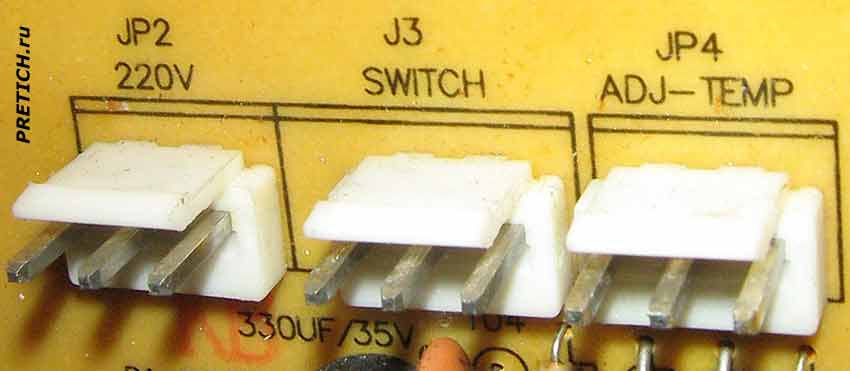

Lukey 902 разъемы на основной плате паяльной станции

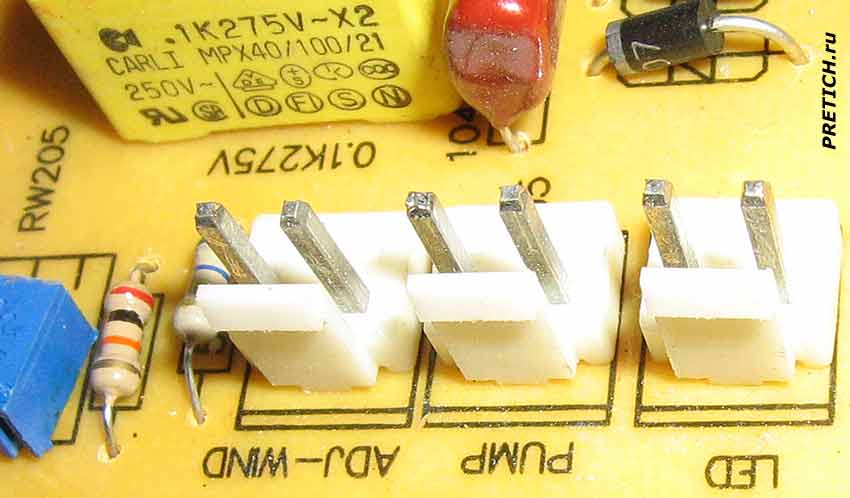

Lukey 902 основная плата, разъемы паяльного фена



Группы разъемов. Три 3-х пиновых, подписаны 220V, SWITCH, ADJ-TEMP. Три 2-х пиновых, подписаны LED, PUMP, ADJ-WIND. Два 2-х пиновых, подписаны LED и HEAER. И еще один трехконтактный SWITCH. На плате сразу бросаются в глаза два пустующих места - под дроссель и большой высоковольтный конденсатор... Сэкономили китайцы.

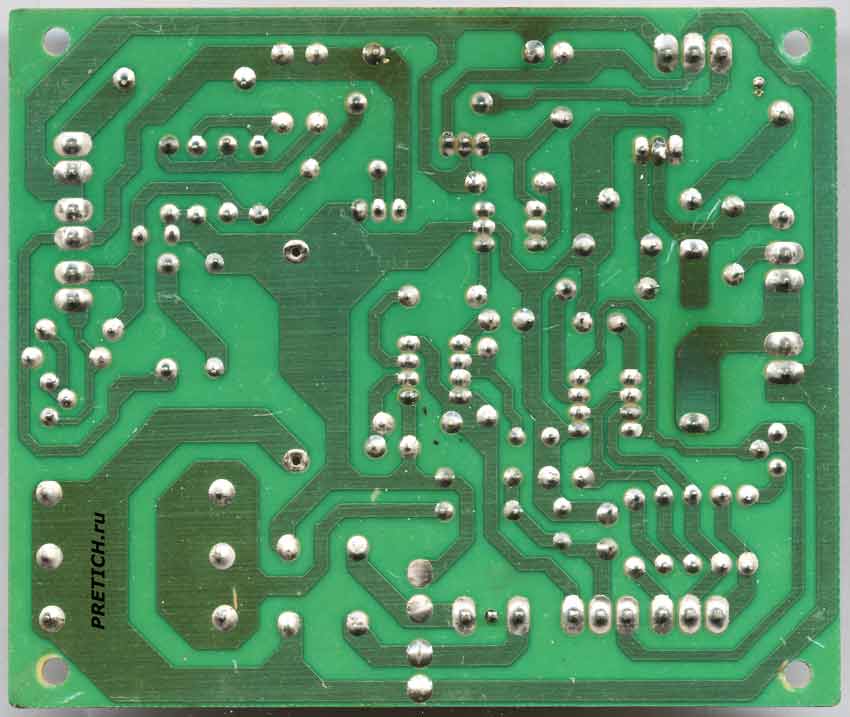

Lukey 902 схема паяльной станции, термофен



На обратной стороне платы ничего нет, только дорожки...

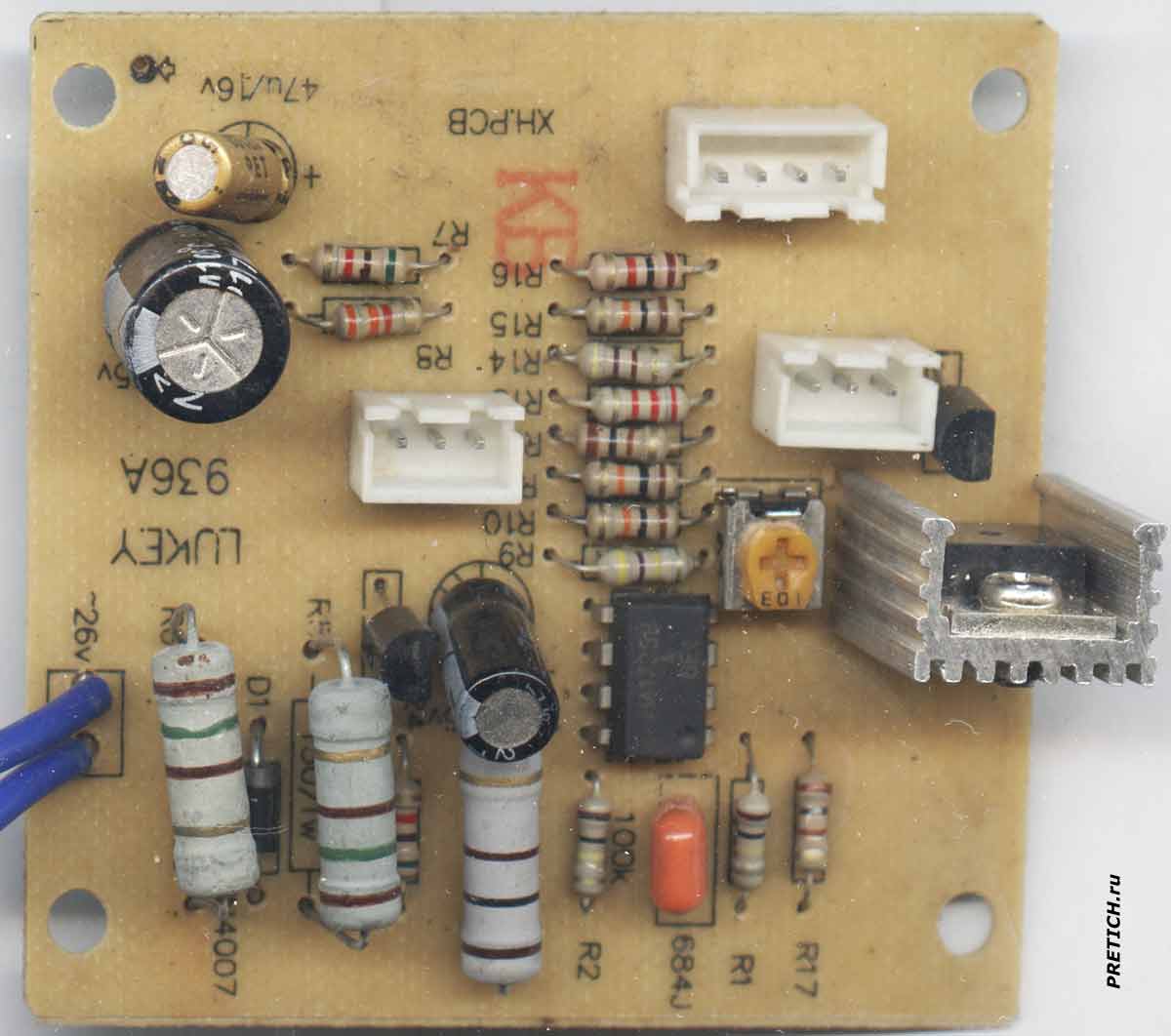

LUKEY 936A схема платы в Lukey 902 SMD Rework Station

+ Щелкните по фото, чтобы увеличить!

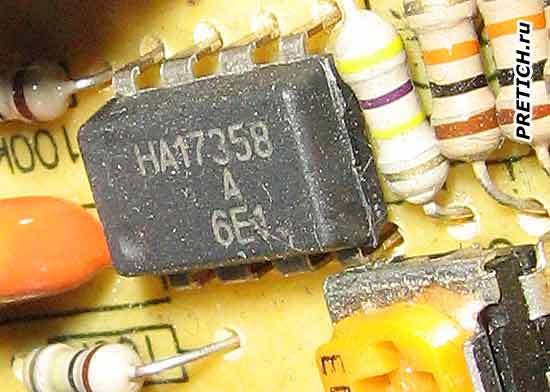

HA17358 сдвоенный операционный усилитель Lukey 902

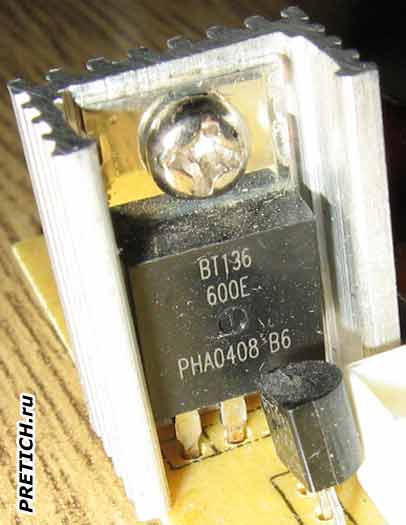

Lukey 902 еще один симистор в паяльном фене



Вторая плата поменьше, тоже односторонний стеклотекстолит и маркировка: LUKEY 936A XH.PCB. На плате видим одну микросхему HA17358 - сдвоенный операционный усилитель. На алюминиевом радиаторе симистор BT136 600E. Три разъема, никак не подписанных, два синих провода идут на фен и подписаны ~26V.

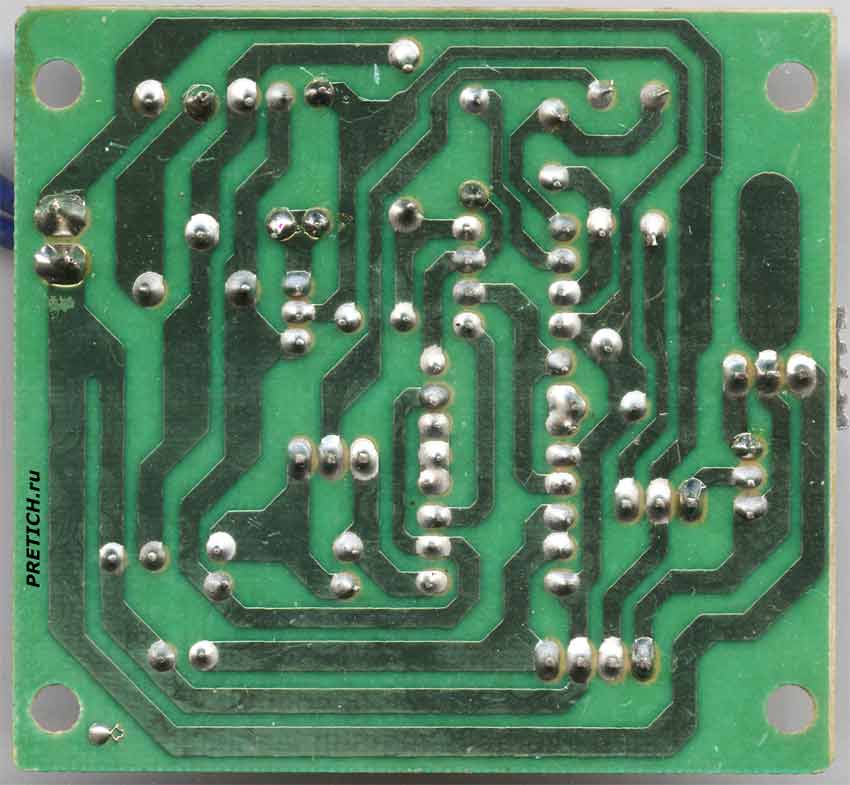

Lukey 902 схемы и ремонт паяльной станции



На обратной стороне платы также элементов нет, одни дорожки...



На этом все - больше ничего мне с этой паяльной станцией не досталось, увы... Напоследок приведу технические характеристики Lukey 902:



- тип - универсальная тепловоздушная монтажно-демонтажная станция, с регулируемым паяльником

- напряжение питания 220–240V AC

- потребляемая мощность 500W (хотя на этикетке написано 370W)

- габариты 250х185х175 мм

- масса ~2 кг

- уровень шума <45 дБ

- напряжение термофена 26V

- диапазон регулируемых температур термофена 100-480ºС

- диапазон регулируемых температур паяльника 200-480ºС

- температура воздуха термофена в режиме ожидания 50ºС

- компрессор обеспечивает воздушный поток 24 л/мин., максимально

- нагревательный элемент фена нихромовая нить на керамической подложке, с термодатчиком

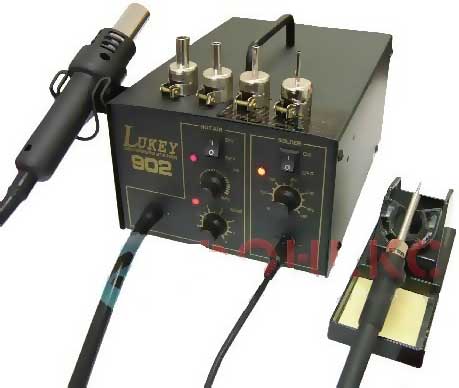

паяльная станция, фен Lukey 902 обзор







Михаил Дмитриенко, специально для PRETICH.ru

2016 г.





***



Lukey 902 SMD Rework Station, Rework Station



Here we will briefly describe some of the elements of the Lukey 902 SMD Rework Station. Why not all? Because I got it in such a disassembled state ... Only the case has survived, without the top cover, and two electronics boards ... Therefore, I will describe what it is. If I come across this soldering station in its normal form, I will definitely add the missing materials to this article.

Lukey 902 SMD Rework Station includes a hair dryer and a soldering iron, it contains elements for control and regulation of heating, protection. The soldering iron is marketed as anti-static, which means that it will prevent static electricity from damaging electronic components. Also, the design of the soldering iron allows you to quickly and easily change the tips. The soldering dryer also has a heating regulator, an air pressure regulator, replaceable nozzles ... In general, everything is at the level - at the level of a good average.

On the front there is a large logo, device name and model. Then two separate fields. HOT AIR - hair dryer field, here is a power button, two controls, two red LEDs and a connector. The second SOLDER field is a soldering iron. There is also a power button, one control knob and one indicator and also a connector.

On the back side there is a bushing through which an electric wire passes to a 220 volt network and above is a fuse socket - fusible insert. In the middle there is a sticker, nameplate: SMD Rework Station, model 902. Input voltages 220-240V ~ 50 / 60Hz, power 370W. Two certificates: CEO407003L03 and CEO407003E03.

Inside, one large single-sided fiberglass board, marking on the board: LUKEY 850+ XH.PCB. On the board we see the following microcircuits: two HA17555 - timers (Precision Timer). COSMO 3023 - Optoisolators Triac Driver Output. Then BT136 600E - triac (TRIAC), and another BT137 600E triac, this one on an aluminum heatsink.

Connector groups. Three 3 pins, signed 220V, SWITCH, ADJ-TEMP. Three 2-pins, signed LED, PUMP, ADJ-WIND. Two 2-pin, LED and HEAER signed. And one more three-pin SWITCH. On the board, two empty spaces immediately catch the eye - for a choke and a large high-voltage capacitor ... The Chinese have saved.

The second board is smaller, also one-sided fiberglass and marking: LUKEY 936A XH.PCB. On the board we see one HA17358 microcircuit - a dual operational amplifier. On an aluminum radiator, there is a BT136 600E triac. Three connectors, unsigned, two blue wires go to the hair dryer and are signed ~ 26V.

On the reverse side of the board there are also no elements, only tracks ...

That's all - I didn't get anything else with this soldering station, alas ... Finally, I will give the technical characteristics of Lukey 902:



- type - universal hot air mounting and dismounting station, with adjustable soldering iron
- supply voltage 220–240V AC
- power consumption 500W (although the label says 370W)
- dimensions 250x185x175 mm
- weight ~ 2 kg
- noise level <45 dB
- hot air gun voltage 26V
- range of adjustable temperatures of the hot air gun 100-480 ° С
- adjustable temperature range of the soldering iron 200-480 ° C
- air temperature of the hot air gun in standby mode 50 ° С
- the compressor provides an air flow of 24 l / min., maximum
- heating element of a hair dryer nichrome thread on a ceramic substrate, with a temperature sensor





Mikhail Dmitrienko, specially for PRETICH.ru
Feb 2016

Комментарии
347 #1 Nanatomi
September 13 2016 05:30:08
Жаль, что описана не вся станция...
1 #2 Pretich
September 13 2016 09:37:10
Ну... что было, то было.
658 #3 koss20088
May 04 2017 23:20:48
Не подскажите как коммутируется включение кнопки, то есть как подключена она к плате управления феном?
1 #4 Pretich
May 09 2017 05:57:12
К сожалению... Мне достались эти обломки, да и их я давно выбросил... Как там все подключалось изначально, увы, не знаю...
672 #5 siraleks
March 19 2018 13:53:43
Ребят выручайте мер фен на этой модели
Симптомы
при запуске Компрессор работает а вот нагреватель сразу накаляется до красна и вырубается после гонит холодный воздух. Поменял уже HA17555 и симистор BT137 600E по нескольку раз проблема не ушла что делать куда рыть
