Платы для старых игровых приставок из картриджей
Здесь немного соберу электронный мусор от игровых приставок... Платы из картриджей всяких игровых приставок, подключаемых к телевизору - Dendy, Sega и прочее, весьма часто китайские подделки и пиратство... для Истории, может быть, и сгодится. Эти платы обычно прятали в красиво оформленные пластмассовые картриджи, с помощью которых вставляли их в специальный слот на игровой приставке, но были такие карты и без пластмассовых корпус - просто голая плата...

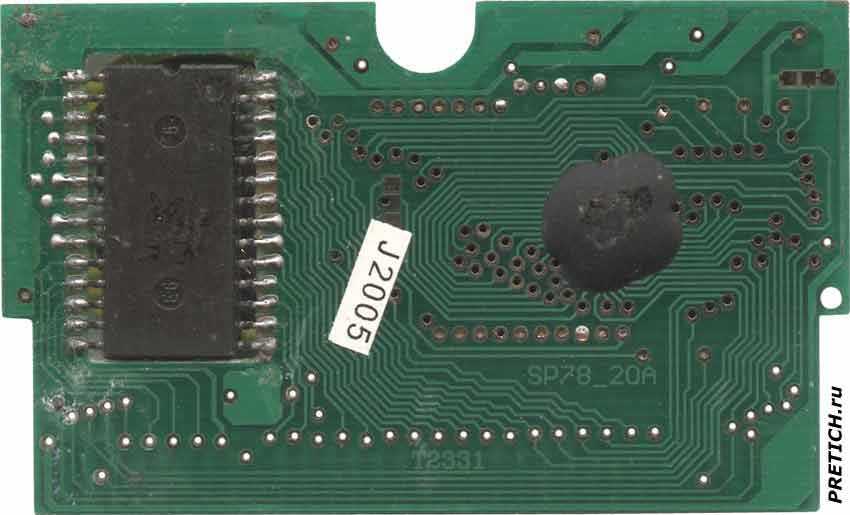

Плата без корпуса (куда он делся даже не помню). Довольно таки солидно сделано... маркировка на плате имеется: SP78_20A T2331. Там же две микросхемы - одна залита компаундом, на второй маркировку прочесть так и не удалось...

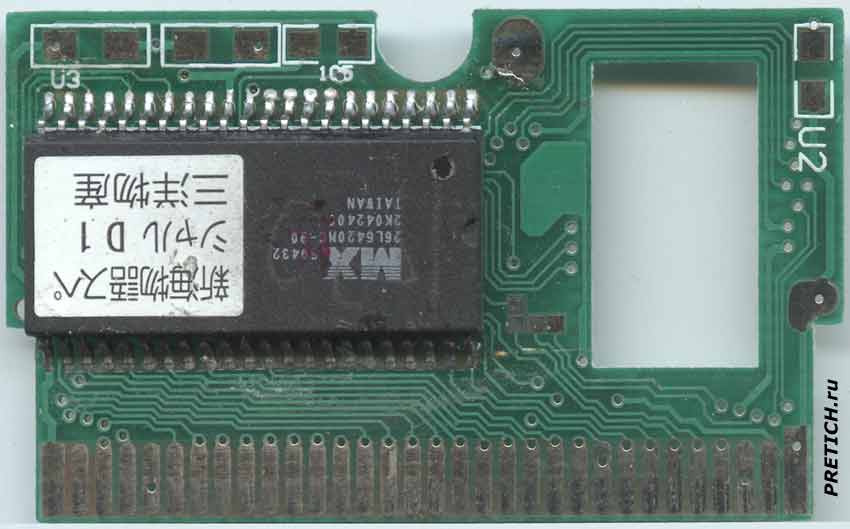

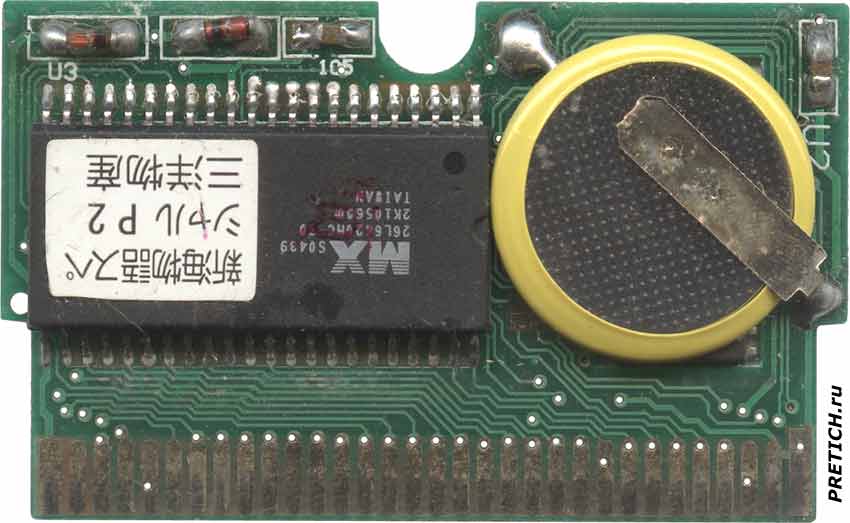

Но с другой стороны: одна большая микросхема - MX 26L6420MC-90 и это 64M-BIT [4M x 16] CMOS MULTIPLE-TIME-PROGRAMMABLE EPROM производства Macronix, на ней наклейка с японскими иероглифами.

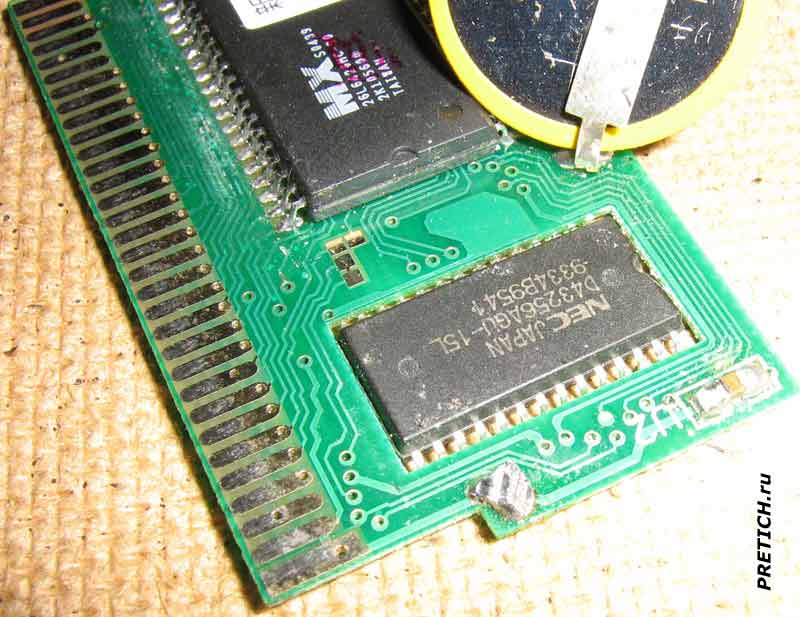

Поверх другой микросхемы расположена батарейка-таблетка, а сама микросхема NEC D43256AGU-15L и это 256K-BIT CMOS STATIC RAM 32K-WORD BY 8-BIT.
Судя по всему это перезаписываемый картридж...

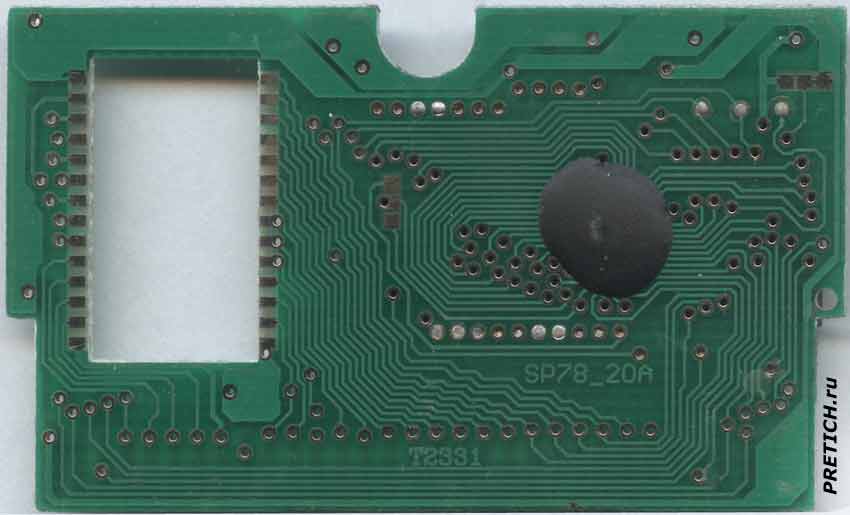

А вот его другая версия - урезанная или ощипанная, как кому угодно. В ней только две микросхемы: та же MX 26L6420MC-90 и залитая компаундом микросхема с другой стороны платы. Маркировка на текстолите платы та же самая...

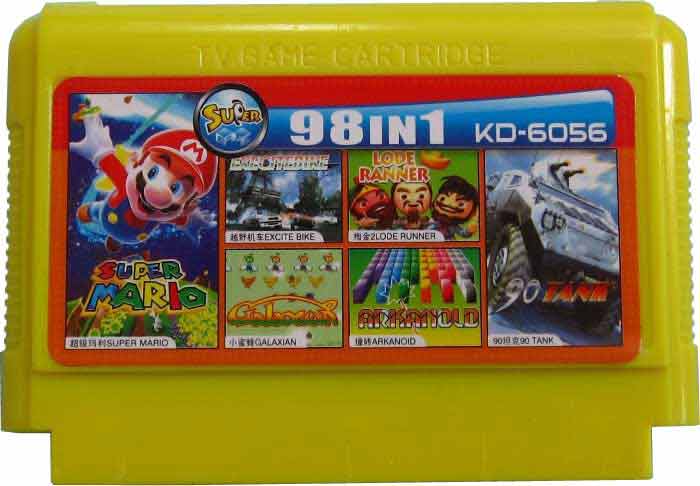

А так выглядит сам картридж, фото для примера, на нем обычно написано: TV GAME CARTRIDGE, у этого модель KD-6056 и на нем 98 IN 1 (98 игр). Надо сказать, что подобных картриджей выпускалось масса...
Nintendo Game Boy Advance картриджи AGB-033 и AGB-002
Картриджей под игровую консоль Nintendo Game Boy Advance выпускалось масса, так как они, в общем, все одинаковы, различия минимальны, я опишу и разберу всего два картриджа AGB-033 и AGB-002.

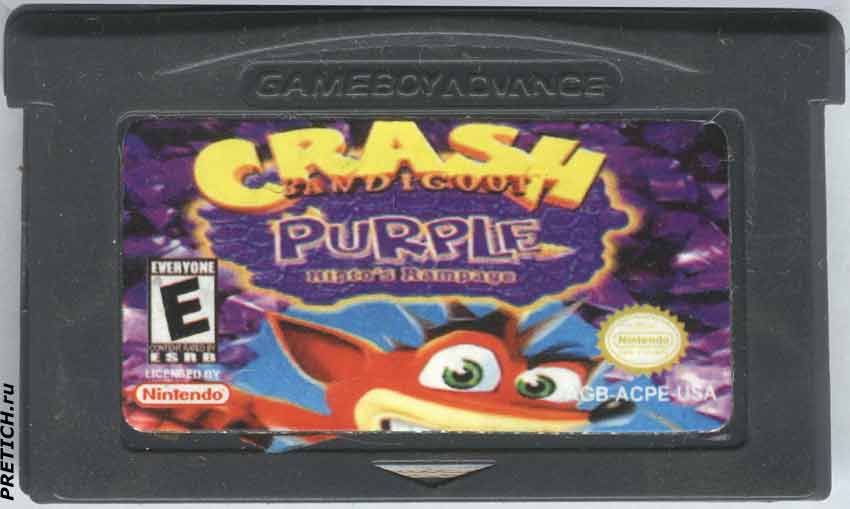

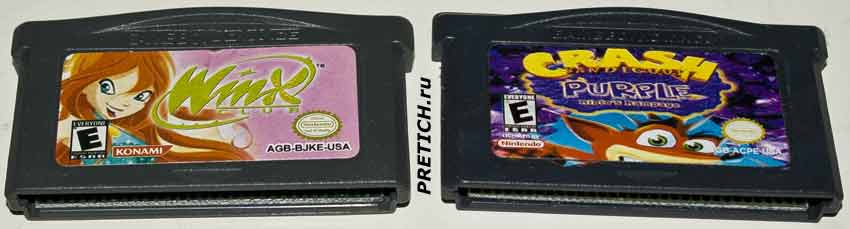

Картриджи заключены в крепкие пластмассовые корпуса. На одном этикетка гласит WinX Club (издатель KONAMI, 2005 год), на другом CRASH Bandicoot Purple Ripto’s Rampage (2004 год).

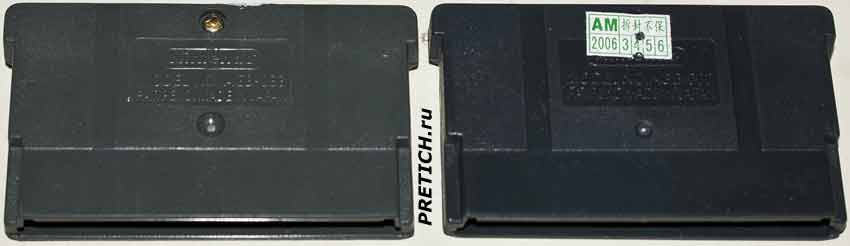

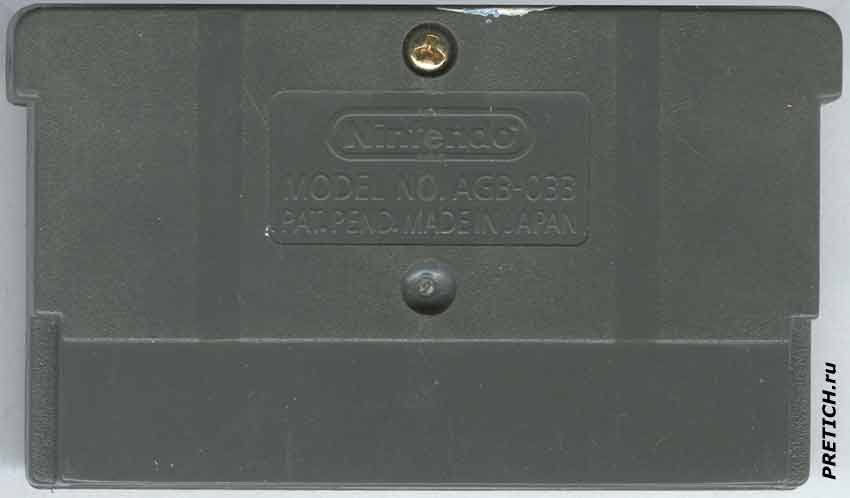

На обратной стороне картриджей всякие такие надписи, в т.ч. и индивидуальные названия AGB-033 и AGB-002. Сделано в Японии.
Корпус скреплен одним винтиком и защелками. Разбираем. Внутри маленькие платы, несмотря на то, что они очень похожи, различия имеются.

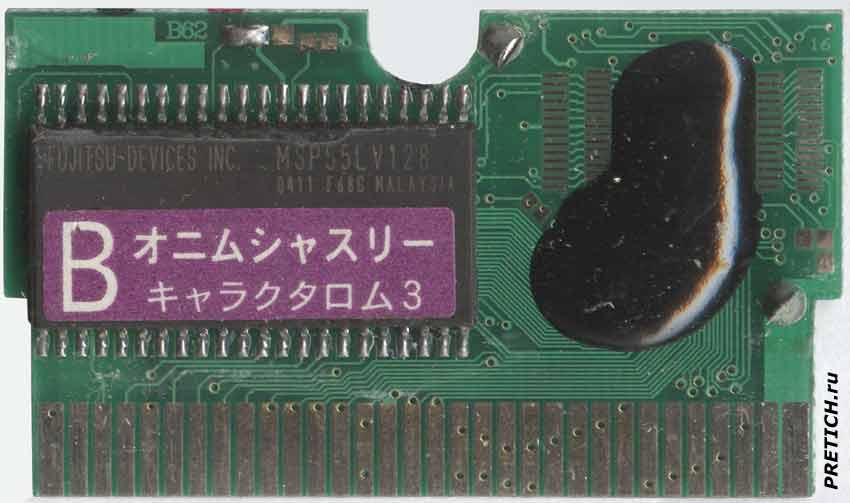

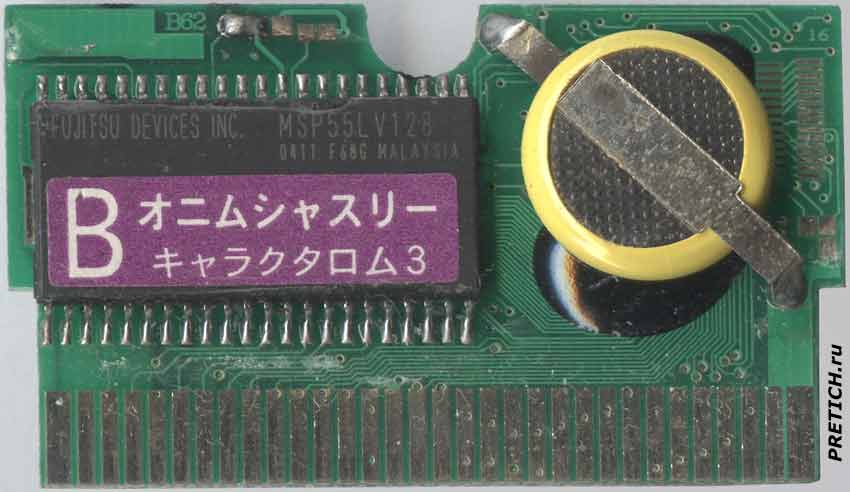

Первый картридж: на одной стороне на плате маркировка B62. Микросхема Fujitsu Devices Inc. MSP55LV128 - это чип памяти, на котором записана сама игра. На микросхеме есть бумажная наклейка, на которой буква B и японские иероглифы. Затем идет батарейка - CR1620 на 3 вольта. Под батарейкой микросхема, наверное, контроллер, залитый эпоксидной смолой. Впрочем, разводка показывает, что там могла бы быть и обычная корпусная микросхема...

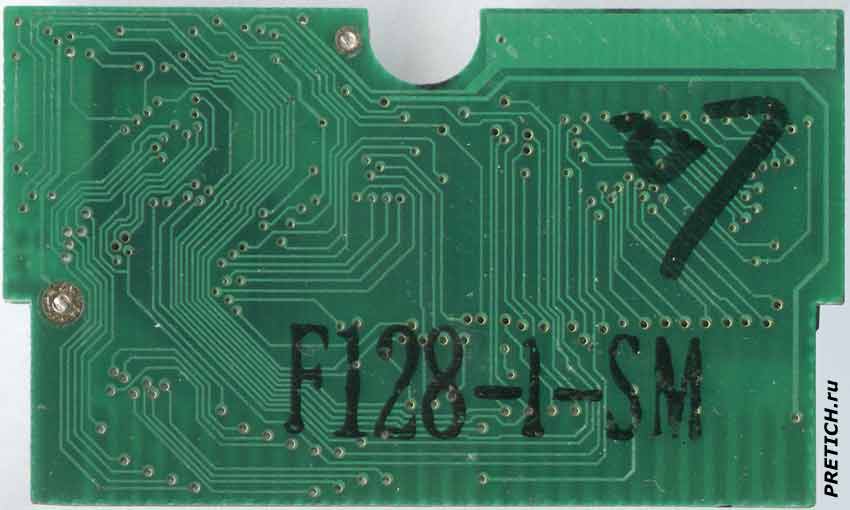

На обратной стороне платы никаких деталей нет, но есть код проштампованный краской: F128-1-SM

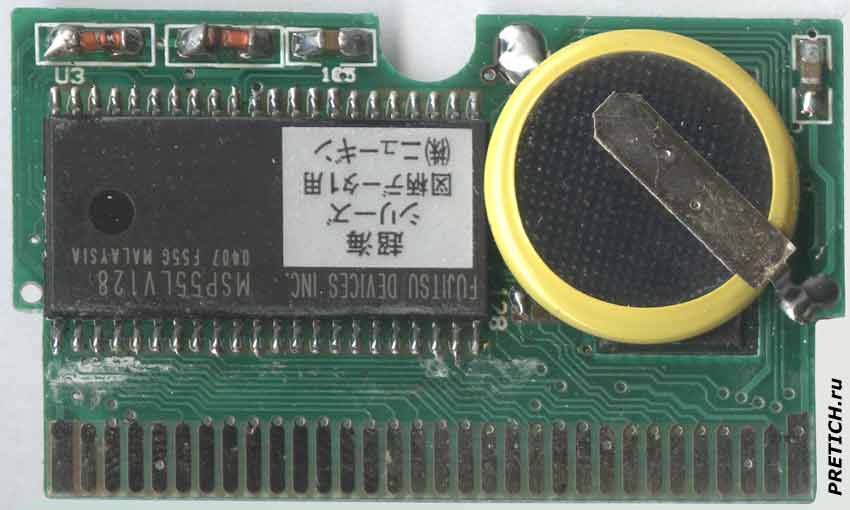

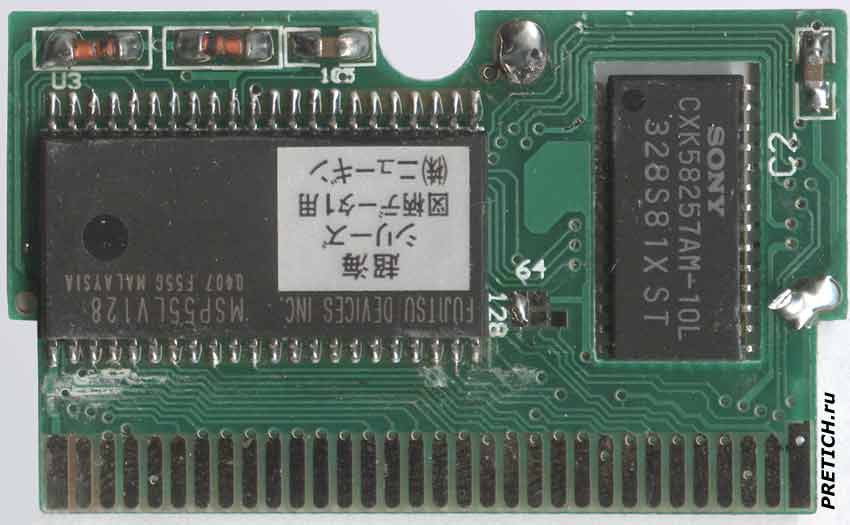

Вторая плата, на ней такая же микросхема памяти - MSP55LV128, бумажная наклейка на ней содержит другие японские иероглифы... Батарейка CR2016 тоже на 3 вольта, чуть большего размера... Под батарейкой вырез в текстолите и в нем "висит" микросхема SONY CXK58257AM-10L и это 8-битный высокоскоростной CMOS Static RAM. Так же на плате видим 4 SMD элемента.

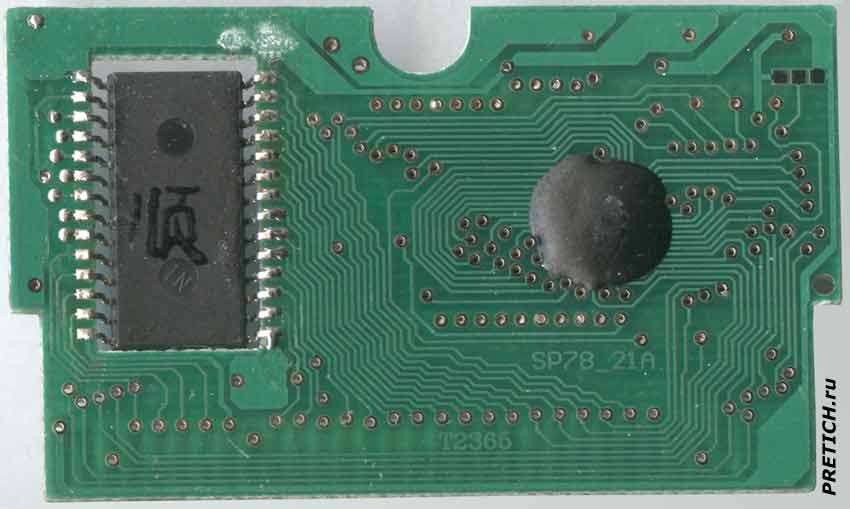

С обратной стороны платы видим пайку микросхемы в отверстии и еще одну микросхему, залитую эпоксидкой - маркировки она не имеет... На плате такая маркировка: SP78_21A и T2365.

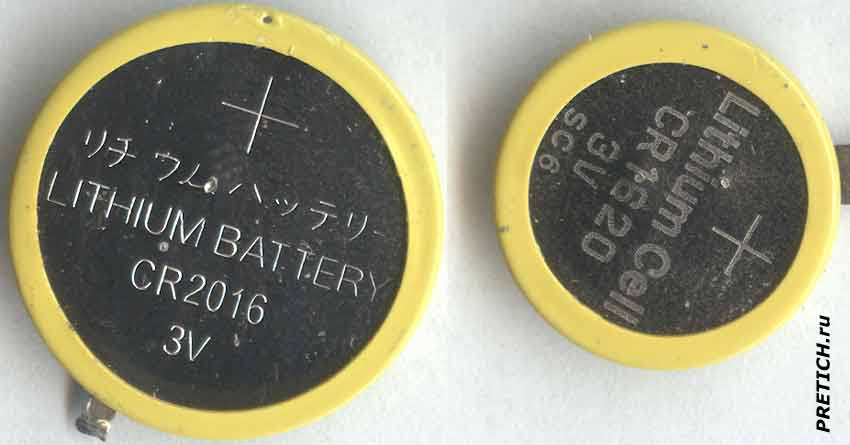

Вот такие использованы батарейки... Они припаяны к плате, а к самим батарейкам проводники прикреплены точечной сваркой...
Ну вот, с этим хламом покончили, ждем следующий и продолжение статьи, естественно.
Михаил Дмитриенко, специально для PRETICH.ru
2015 г.
