3АС-305 (3АС-505) - акустическая система, СССР

3АС-305 (3АС-505) - акустическая система, СССР



Однополосная акустическая система 3АС-305, то же самое, что и ранее выпускавшаяся 3АС-505 (по ГОСТ 23262-78), производилась на Бердском радиозаводе (Вега) с 1979. Акустическое оформление - закрытый ящик. Эта акустическая система продавалась как отдельно, так и в комплекте с некоторыми аппаратами опять же Бердского радиозавода.

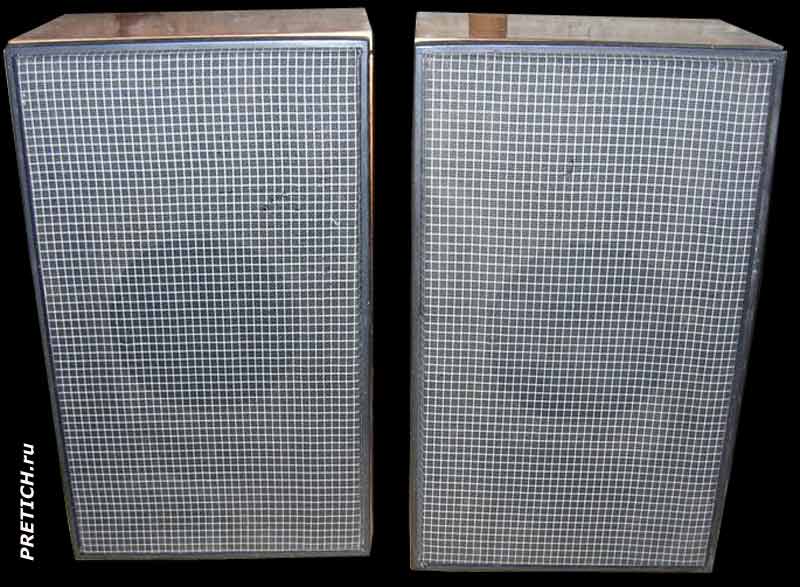

3АС-305 полное описание колонок 3АС-505

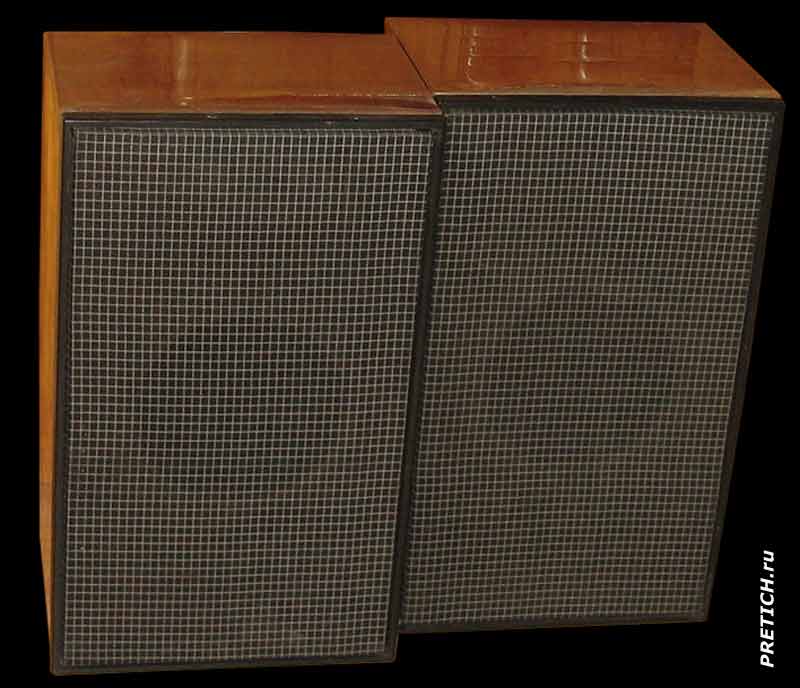

3АС-305 колонки Бердского радиозавода

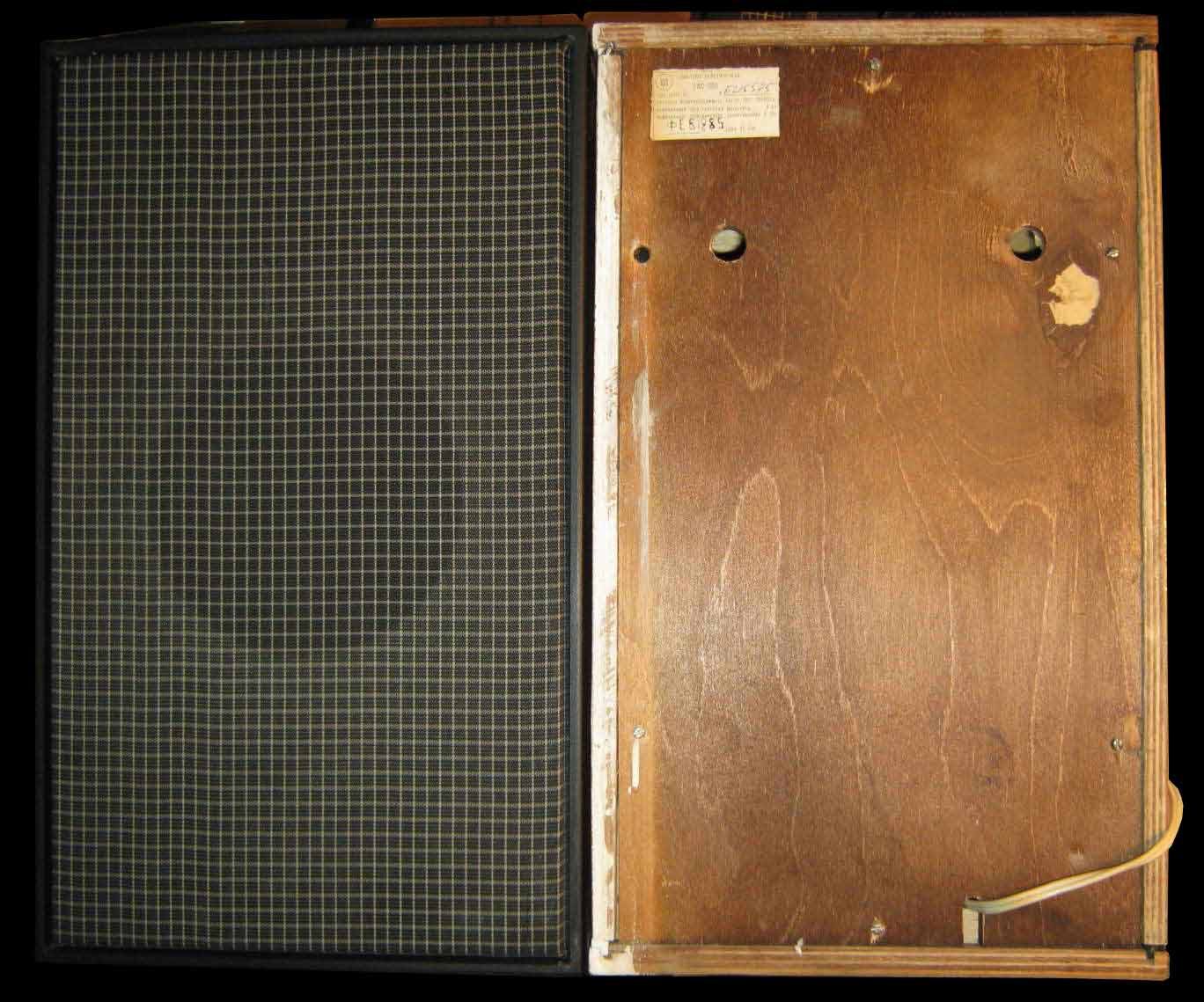

3АС-305 и 3АС-505 акустические системы СССР

+ Щелкните по фото, чтобы увеличить!



Достаточно больших размеров (для однополосной и негромкой). Корпус изготавливался из фанеры покрытой снаружи шпоном под ценные породы дерева. Передняя панель - пластмассовая несъемная рамка с натянутой акустически прозрачной тканью. Динамик располагался ровно посередине.

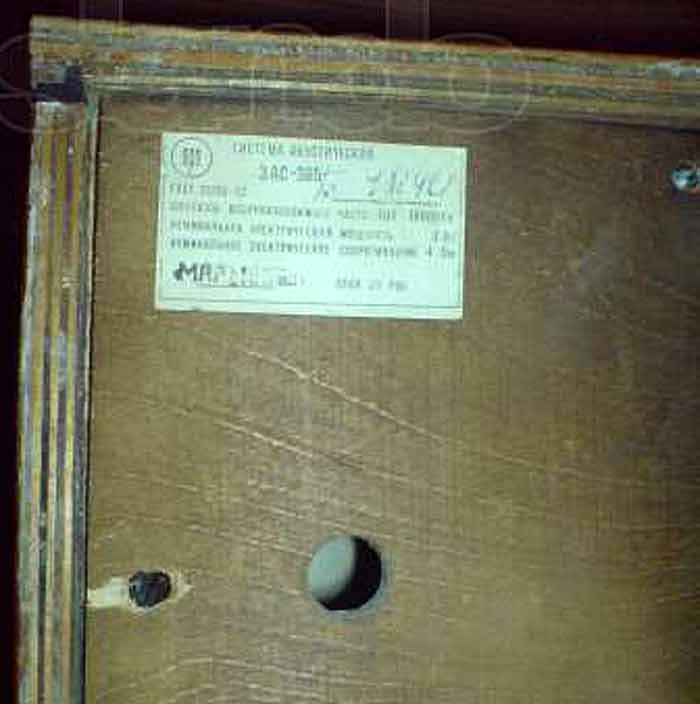

3АС-505 этикетка советских колонок



Задняя стенка чуть утоплена и притянута к корпусу шестью винтами. Так же на задней стенке по два отверстия - для навески АС на стену. В нижней части прорезь, через которую выходит соединительный шнур.

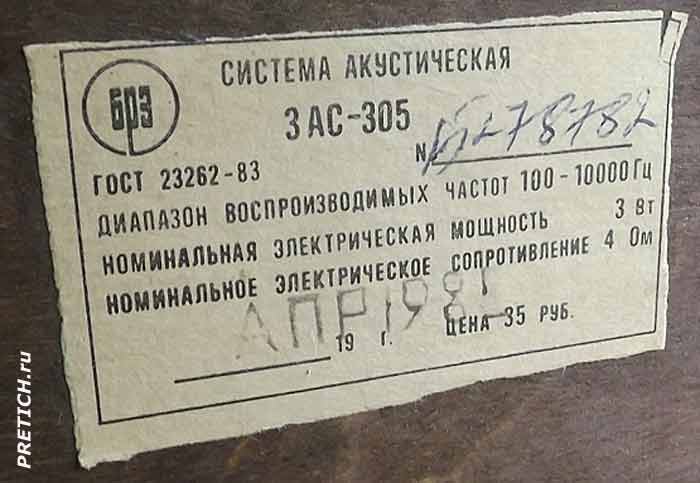

3АС-505 этикетка акустической системы СССР



Этикетка или шильдик - бумажная наклейка, на ней: логотип БРЗ, название - Система акустическая, модель 3АС-305. ГОСТ 23262-83. Серийный номер - вписывался вручную. Технические характеристики: Диапазон воспроизводимых частот 100-10000 Гц. Номинальная электрическая мощность 3 Вт. Номинальное электрическое сопротивление 4 Ом. Дата изготовления - наносилось либо от руки, либо штампом вручную. Цена 35 рублей.



В паспорте на эту АС указывается, что 3АС-305 (3АС-505) предназначена для высококачественного воспроизведения звука... уж не знаю какое может быть качество тут? Комплектовали ею обычно аппаратуру 3 и 4 класса сложности, т.е. далеко не высококачественную...

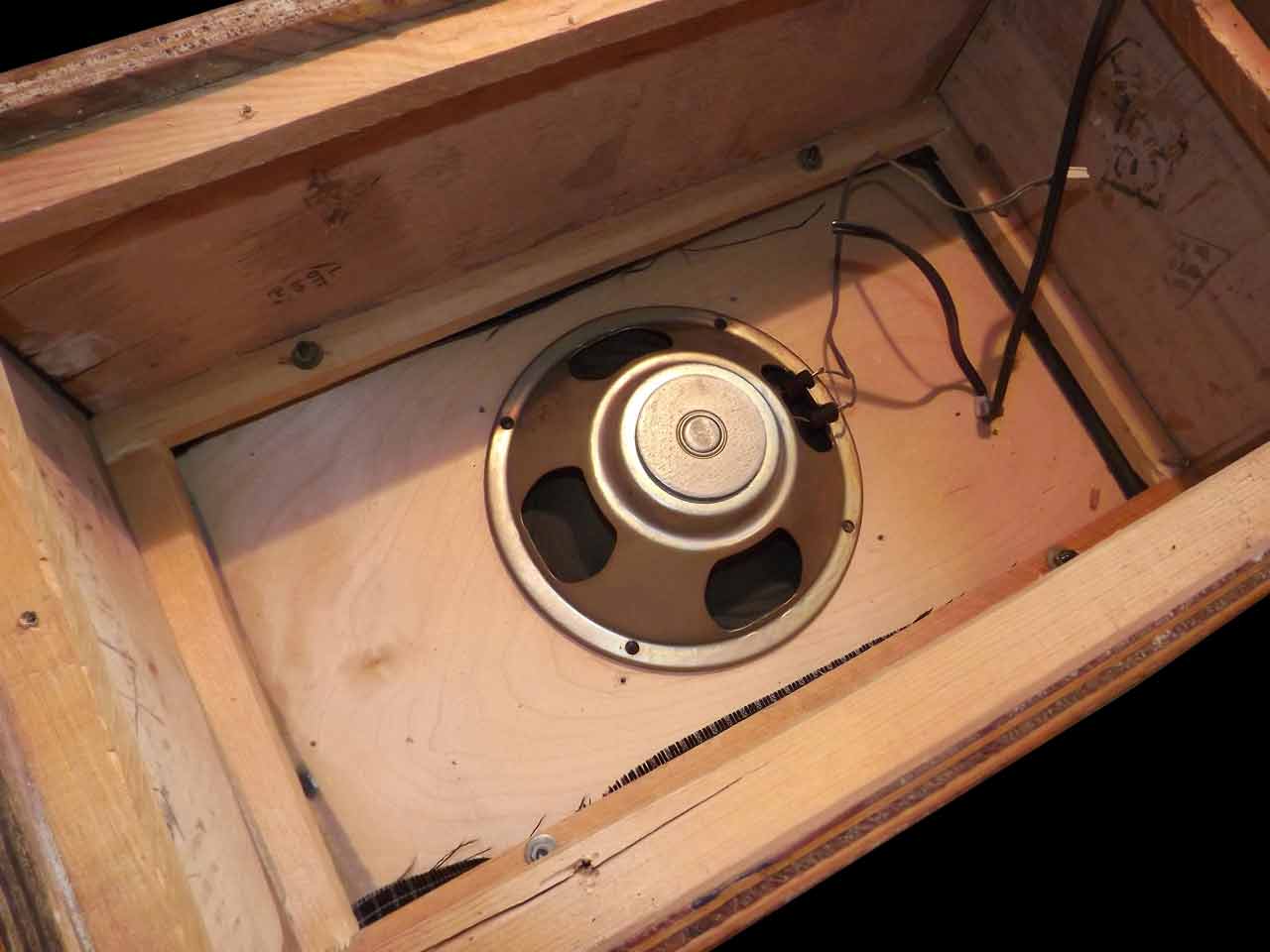

3АС-305 разборка акустической системы

+ Щелкните по фото, чтобы увеличить!

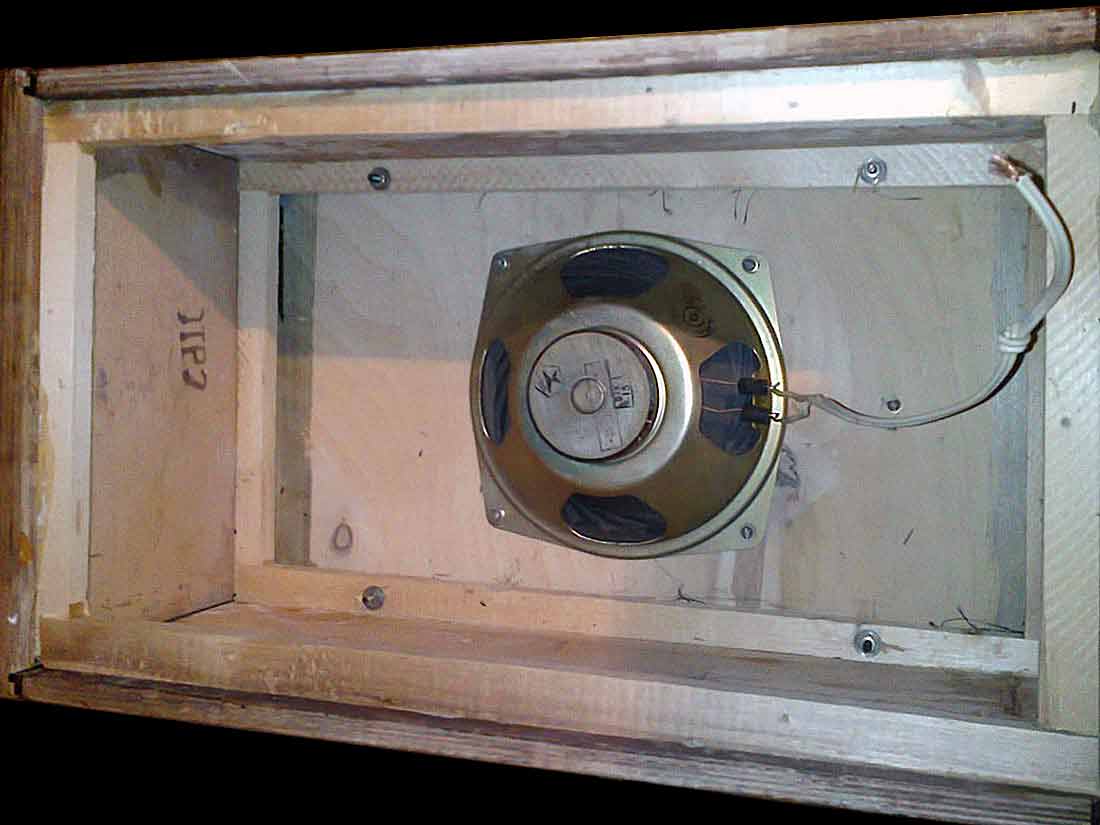

3АС-505 акустическая система, разборка

+ Щелкните по фото, чтобы увеличить!

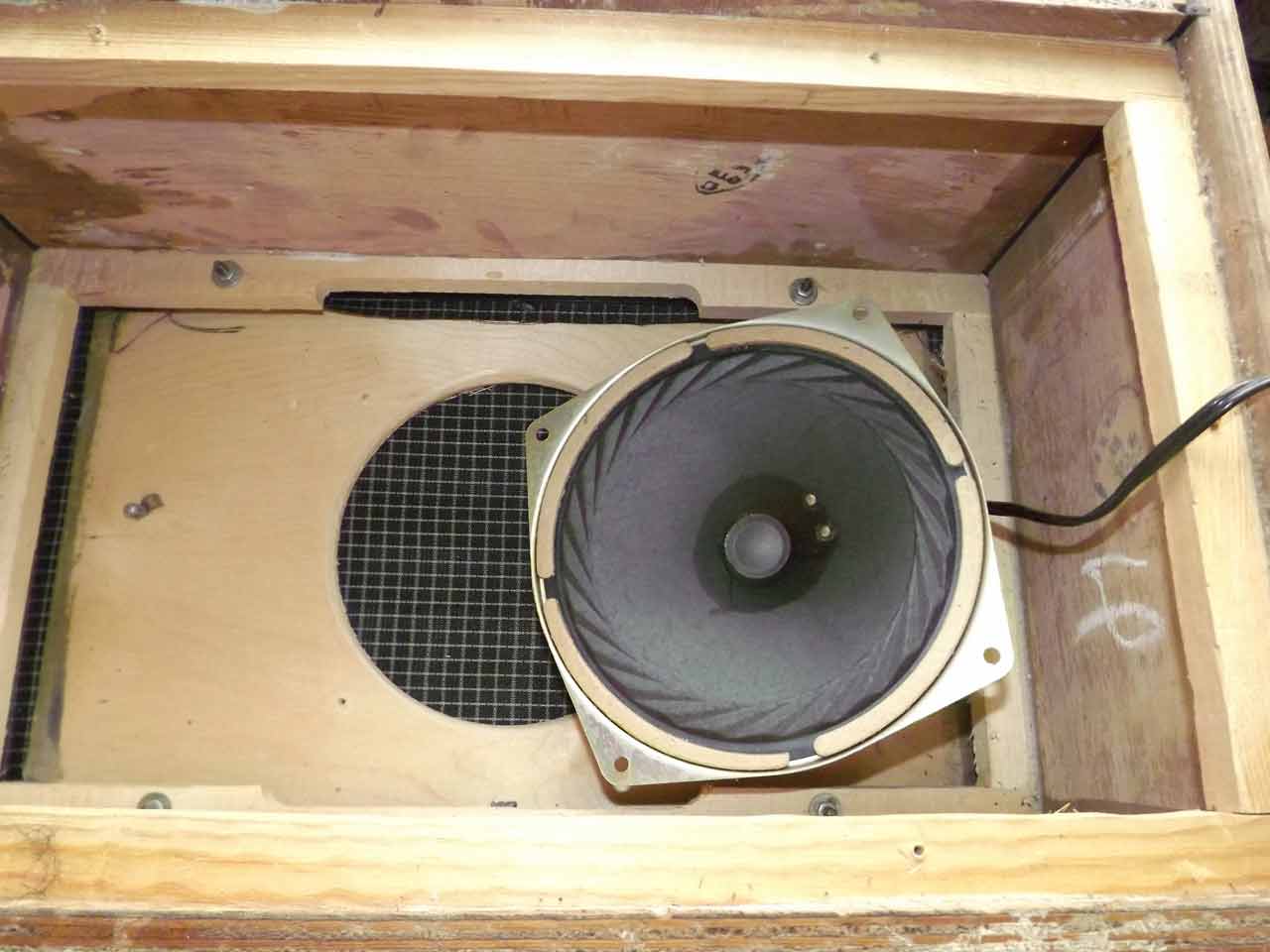

5-ГДШ-2-4 динамик в колонках 3АС-305 и 3АС-505

+ Щелкните по фото, чтобы увеличить!



Открутив шесть винтов, снимает заднюю крышку. Внутри видим, что корпус склеен, вполне хорошо, но никаких элементов для жесткости нет. На переднюю и заднюю стенку только вклеены прямоугольники из деревянных брусков. Герметичность корпуса также далека от совершенства... Объем коробки - 13,5 л

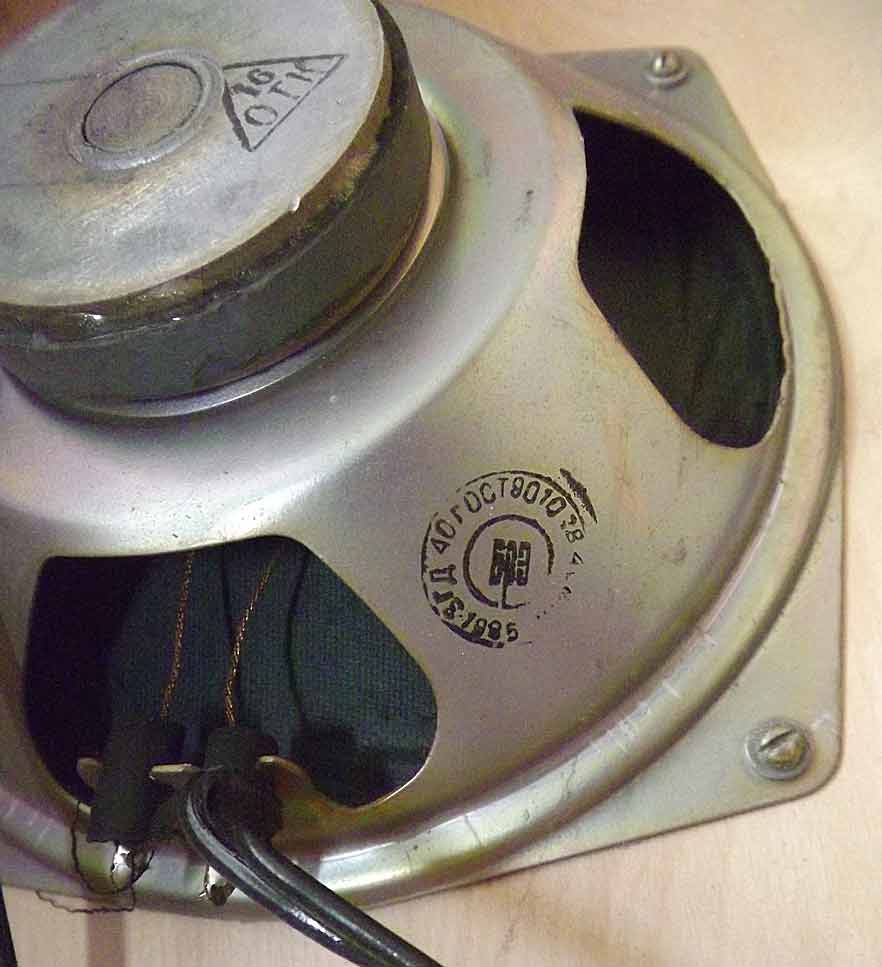

3ГД-40 в колонках 3АС-305 и 3АС-505

+ Щелкните по фото, чтобы увеличить!



Как уже говорилось, в центре АС, на передней панели одна широкополосная динамическая головка - громкоговоритель 3ГД-40 (он же 5-ГДШ-2-4). Динамик также изготавливался на БРЗ - Бердском радиозаводе. К корпусу он притянут четырьмя шурупами, никаких резиновых прокладок нет. Провода от усилителя идут напрямую к динамику...



Характеристики 3АС-305 и 3АС-505 одинаковы:



Диапазон воспроизводимых частот: 100-10 000 Гц

Номинальная мощность 3 Вт

Паспортная мощность 6 Вт

Номинальное электрическое сопротивление 4 Ом

Среднее звуковое давление при номинальной мощности в диапазоне частот 200-4000Гц, не менее 0,8 Па

Габаритные размеры 420х250х190 мм

Масса нетто 4,6 кг



Акустическая система 3АС-305 (3АС-505) была сравнительно широко распространена, являлась массовым недорогим валовым продуктом. Основные ее потребители - нетребовательные к качеству, также широко применялась в госучреждениях, например в школьных классах... Уже тогда многие энтузиасты пытались переделать 3АС-305, модифицировать и кардинально улучшить. Как правило, подобные попытки терпели провал, так как к этому вопросу подходили люди без малейших теоретических и практических знаний. Чаще всего вырезали в передней панели еще одни дырки и ставили туда дополнительные динамики - от какого-нибудь трехпрограммного приемника... Иногда вместо динамика 3ГД-40 ставили что-нибудь "более серьезное". Один мой приятель поставил вторым динамиком 25ГДН-3-4, которые купил по случаю на барахолке... Разумеется, что такое "разделительные фильтры" он не ведал, подключил параллельно. В результате этой модернизации АС бухтела громче и тяжеловесней, чем он страшно гордился (пока не купил себе легендарные Радиотехника S-90, мечта миллионов советских меломанов)...

У меня эта акустическая система пробыла недолго, в начале 80-х... Ими я пытался улучшить звук радиолы Сириус 315 Пано, но толку с этого было немного...



* Здесь можно скачать Паспорт или Руководство по эксплуатации на 3АС-305 (3АС-505)





Михаил Дмитриенко, специально для PRETICH.ru

2015 г.
