Cayina CA-6688H калькулятор, разборка

Cayina CA-6688H калькулятор, разборка





Cayina CA-6688H это настольный калькулятор, работающий от батарейки, но и имеющий еще и дополнительно панель солнечной батареи. Бренд Cayina принадлежит китайской компании GUANGZHOU YUMENG ELECTRONIC CO., LTD (на калькуляторе мы видим еще один бренд - Cititon, также принадлежащий этой компании).

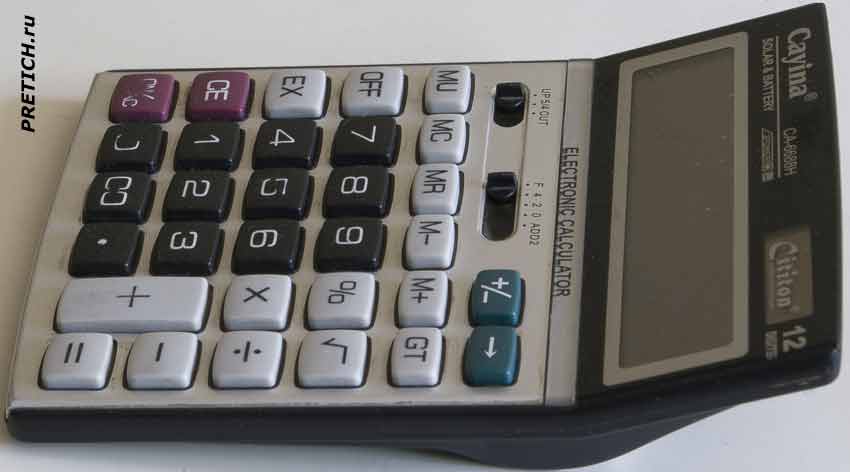

Cayina CA-6688H китайский калькулятор

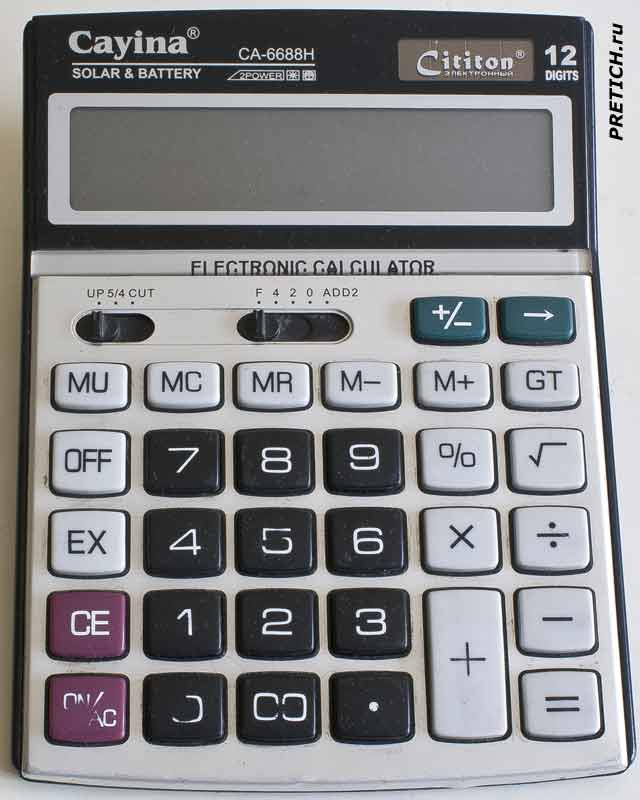

Cayina CA-6688H калькулятор Cititon



Итак, по внешнему виду Cayina CA-6688H обычного типа настольный калькулятор. Блок кнопок - кнопки большие с хороши читаемыми символами, нажатие мягкое, но чувствительное. Всего кнопок - 31. Два ползунковых переключателя. Часть с дисплеем расположена под углом - для удобства использования. ЖК-дисплей большой, монохромный, 12 сегментный, без подсветки. Под ним надпись: Electronic Calculator. Выше - логотип Cayina и названием модели CA-6688H. Solar & Battery 2 Power - указание на два метода питания (от батарейки и солнечного света). Тут же окошко с панелью солнечной батареей, на ней надпись Cititon Электронный.



Корпус сделан из крепкой пластмассы. На верхней части в панели кнопок использована тонкая алюминиевая накладка. Часть дисплея заклеена толстой пластиной из оргстекла.

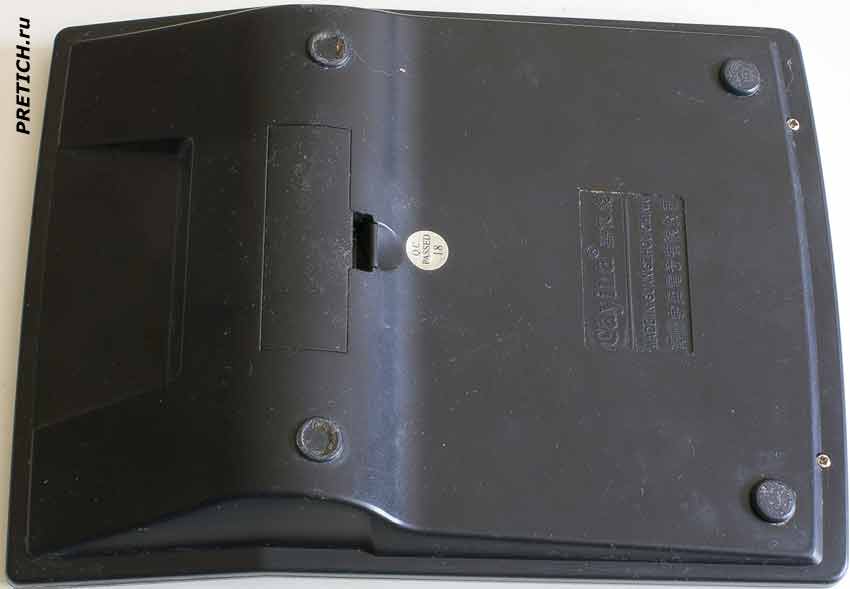

Cayina CA-6688H полное описание калькулятора

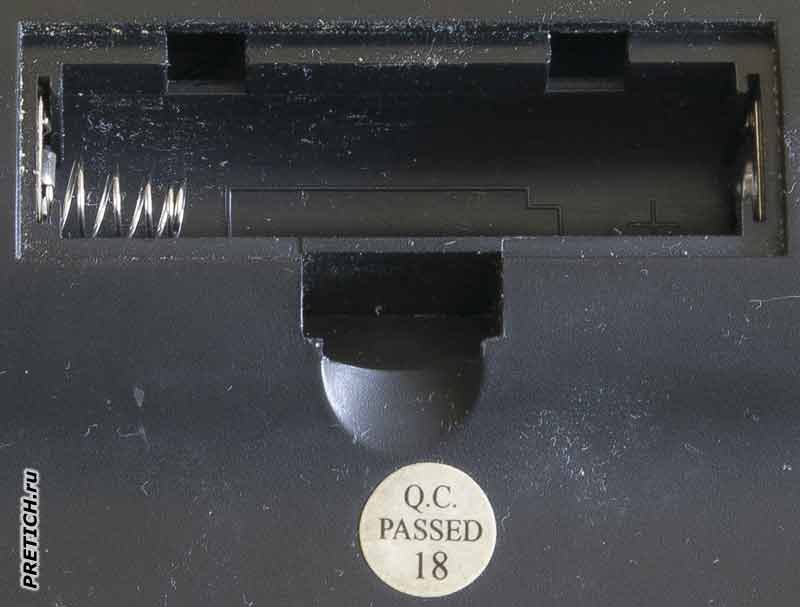

Cayina CA-6688H аккумуляторы или батарея

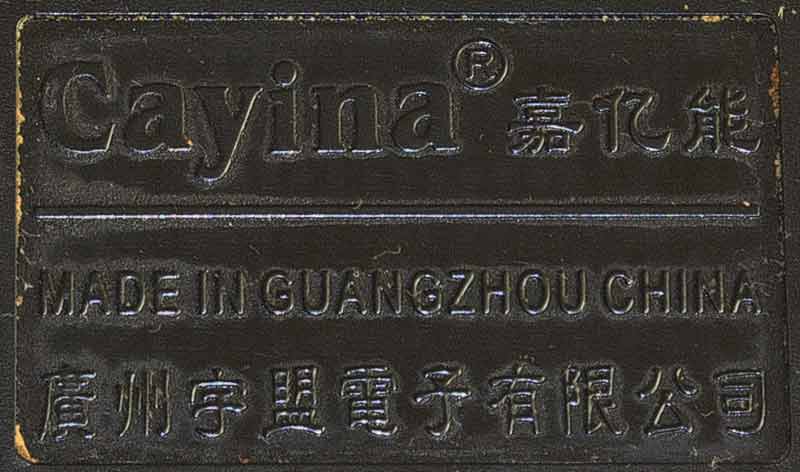

Cayina CA-6688H этикетка калькулятора



На обратной стороне калькулятора мы видим четыре резиновые ножки (на фото две уже успели отвалиться). Отсек для батарейки - один элемент типа АА. Этикетка калькулятора отлита вместе с корпусом, на ней логотип Cayina и Made in Guangzhou China. И еще надписи на китайском.



Теперь приступаем к разборке. На нижней стороне внизу два винтика. Выкручиваем их. Корпус состоит из двух половинок и помимо этих двух винтов держится на защелках. Рассоединяем корпус.

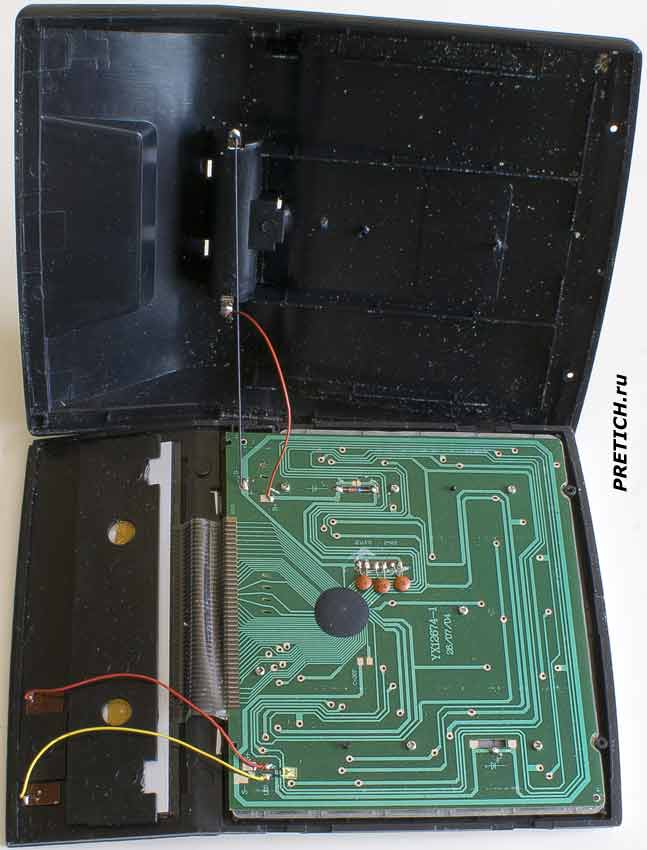

Cayina CA-6688H полная разборка калькулятора



Внутри видим одну плату электроники, она двумя проводками соединяется к контактам батарейного отсека. Еще два проводка идут на элемент солнечной батареи. С дисплеем плата соединена гибким шлейфом.

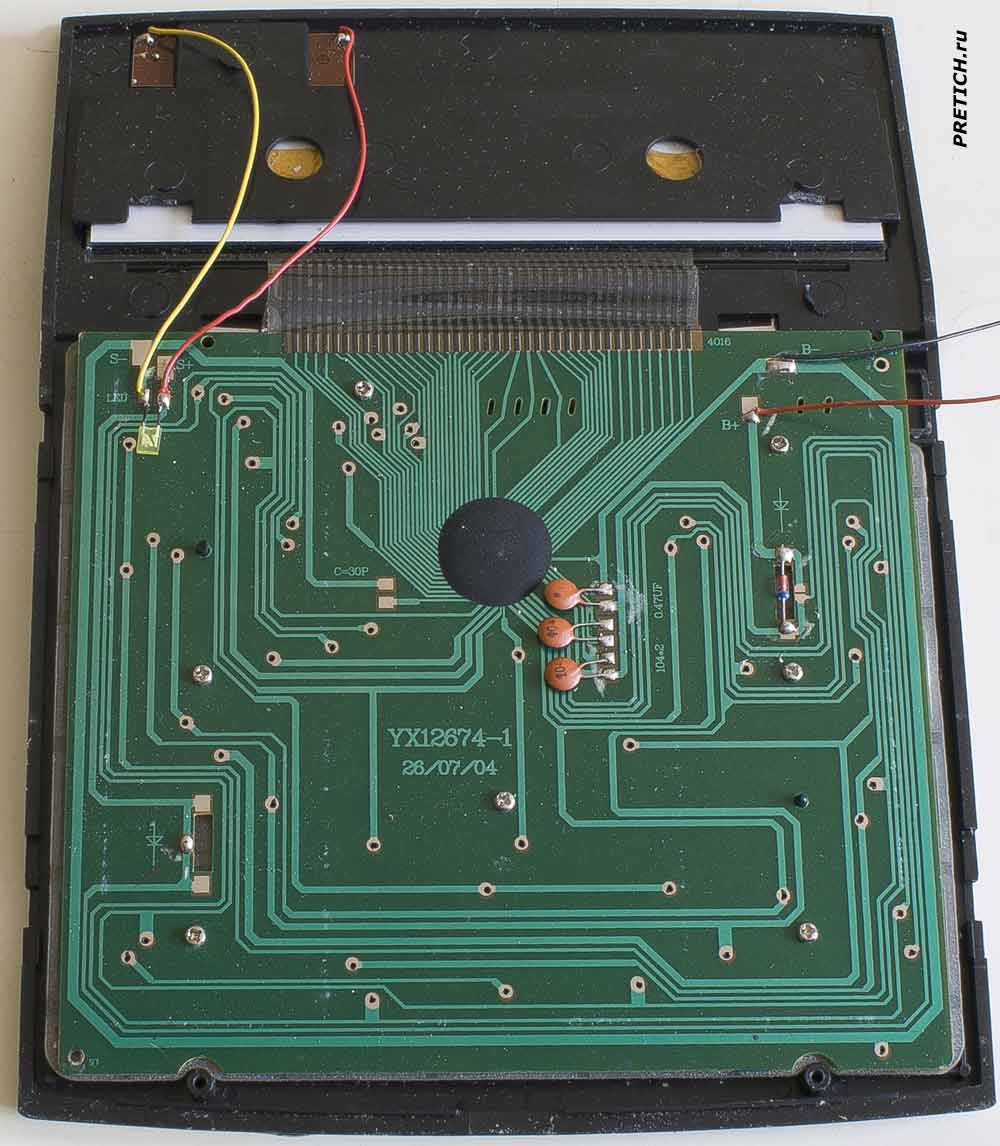

Cayina CA-6688H схема электроники калькулятора

+ Щелкните по фото, чтобы увеличить!

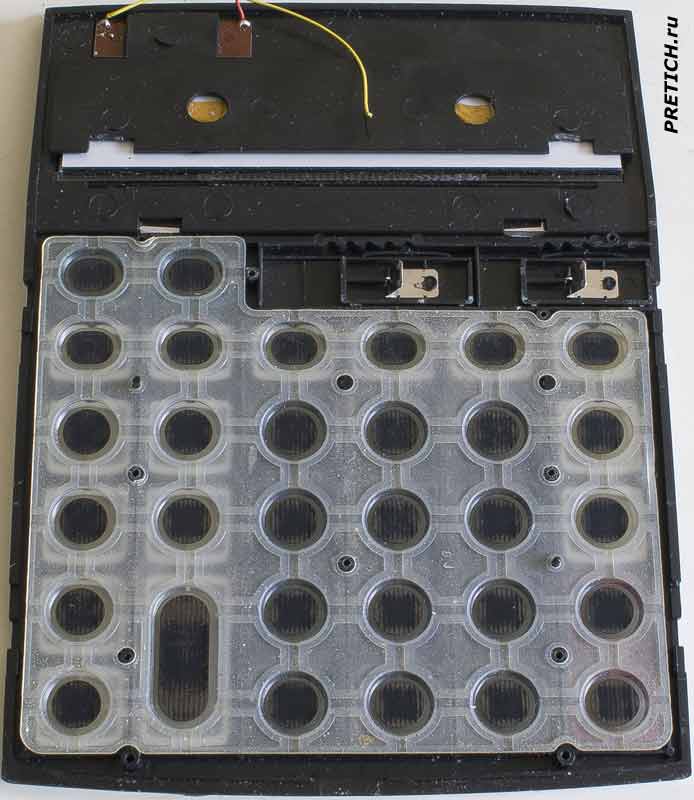

Cayina CA-6688H блок кнопок

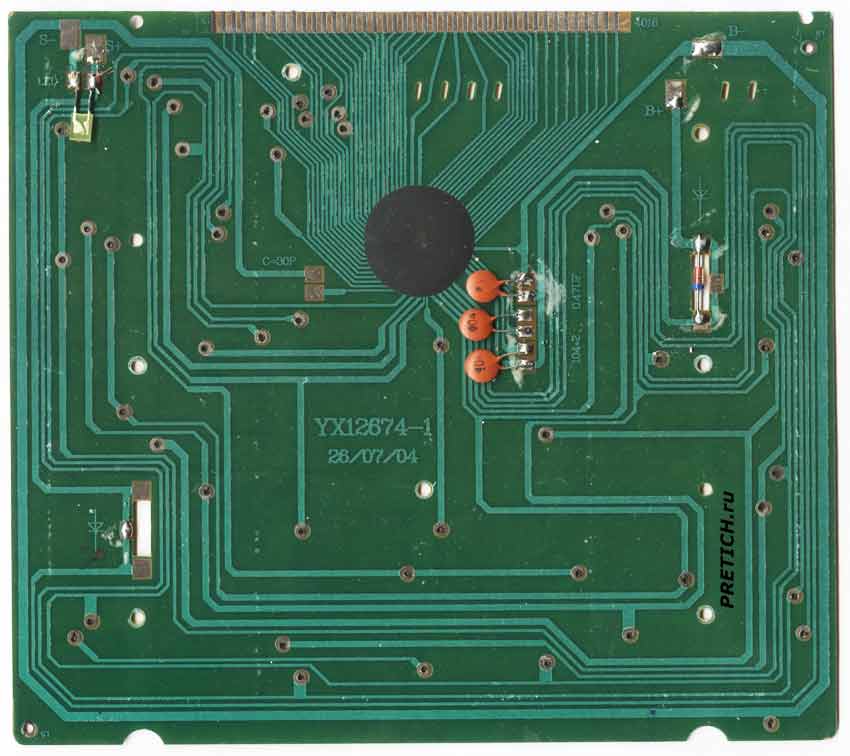

YX12674-1 плата калькулятора Cayina CA-6688H



Плата электроники имеет маркировку: YX12674-1 26/07/04 - последнее дата изготовления. На плате минимум радиодеталей. Основа калькулятора неведомая микросхема, она безкорпусная и залита компаундом (маркировок на ней нет). Рядом три керамических дисковых конденсатора. "Плюсовый" провод от батарейки идет через диод. Провода, идущие от солнечной батареи зашунтированы одним маленьким светодиодом. Все.

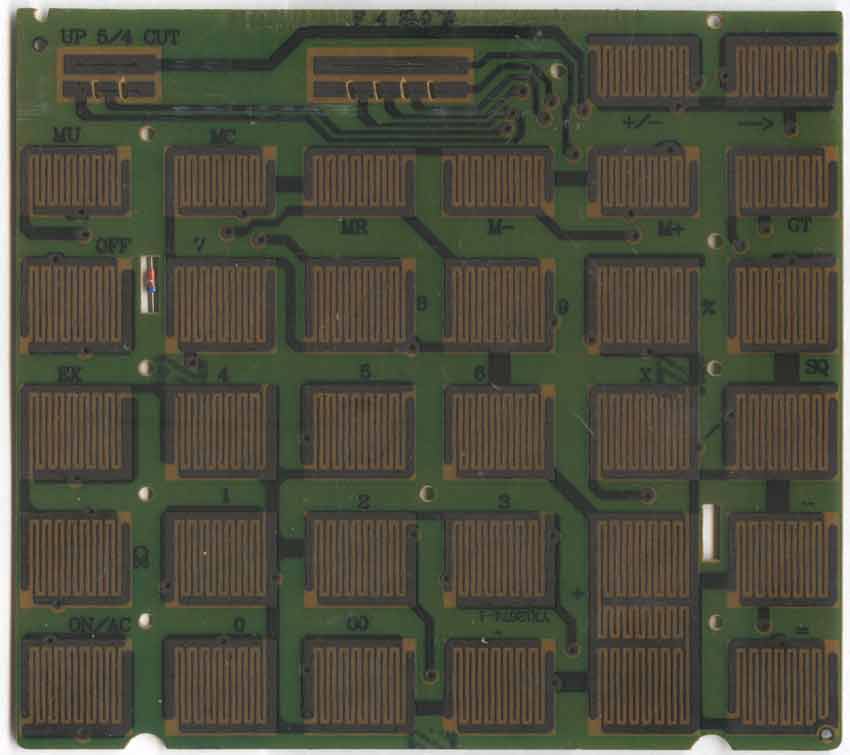

Cayina CA-6688H матрица кнопок YX12674-1



На обратной стороне этой платы только контактные площадки, все они подписаны.

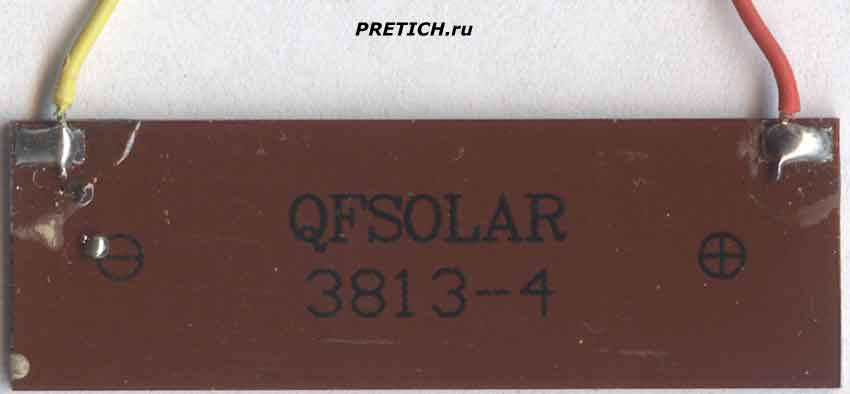

QFSOLAR 3813-4 блок солнечной батареи



Панель солнечной батареи разделена на четыре "кубика". С обратной стороны к ней припаяны два провода, на панели указана их полярность. Маркировка на солнечной батарее: QFSOLAR 3813-4

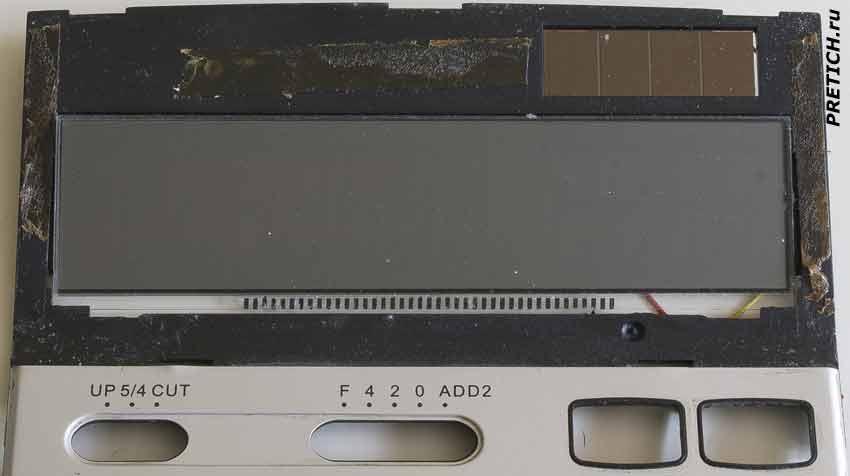

Cayina CA-6688H дисплей и солнечная батарея

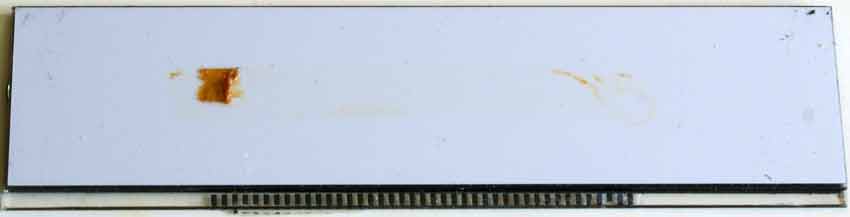

Cayina CA-6688H жк-дисплей калькулятора



ЖК-дисплей ничем не примечательный стандартный, склеен из стекла, серо-стальная подложка нанесена краской...



На этом заканчиваю разборку калькулятора Cayina CA-6688H. Очень простого, недорого и качественно за свои деньги...



* На сайте производителя эта модель на нем имеется, но никакой дополнительно информации нет.





Михаил Дмитриенко специально для PRETICH.ru

2015 г.
