Статьи » Радиомастерская - все по электронике » KAMISAFE KM-5607A светодиодная аккумуляторная лампа
KAMISAFE KM-5607A светодиодная аккумуляторная лампа

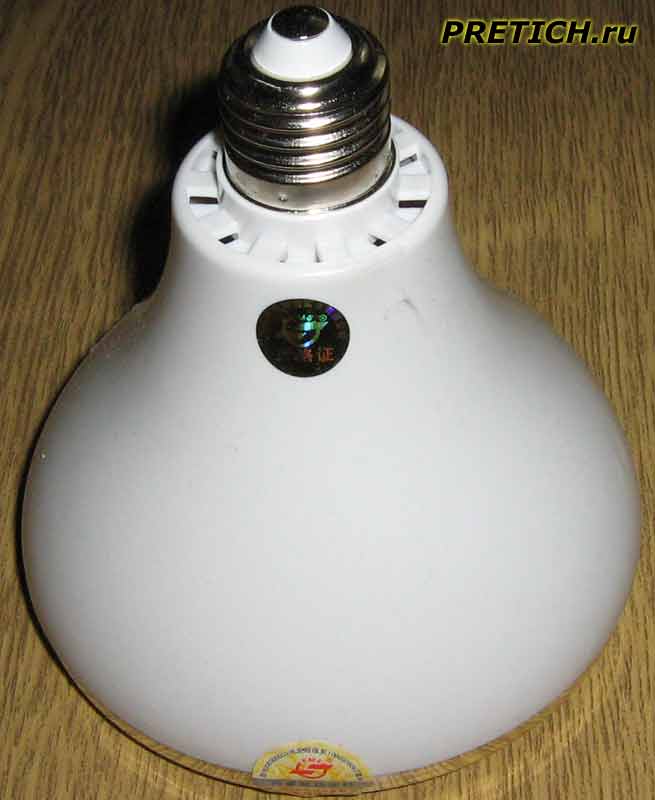

KAMISAFE KM-5607A светодиодная аккумуляторная лампа





Светодиодная лампа KAMISAFE KM-5607A интересное гибридное изделие: вкрутив ее в цоколь обыкновенной настольной лампы, она работает как обыкновенная лампочка, но как только отключается свет - она работает от встроенного аккумулятора.



KAMISAFE KM-5607A светодиодная аккумуляторная лампа

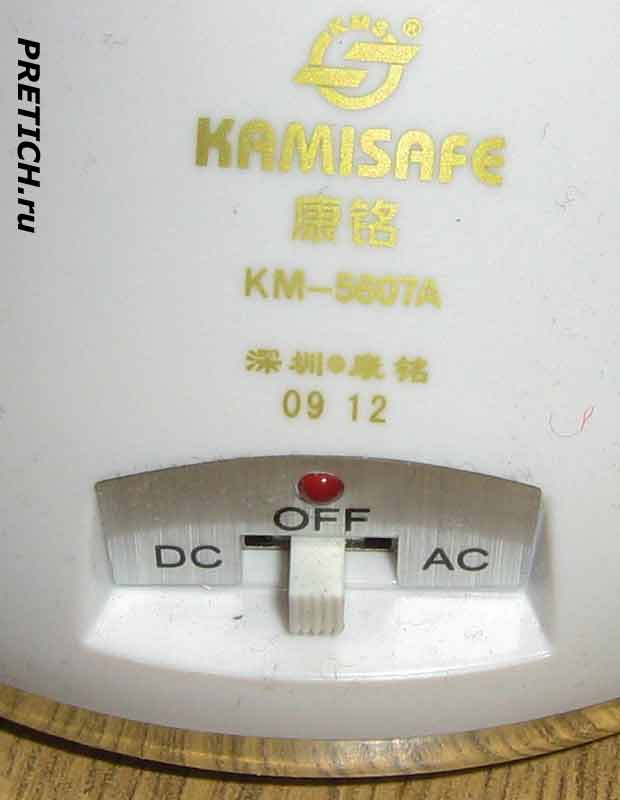

KAMISAFE KM-5607A переключатель лампочки



KMS лампа KAMISAFE KM-5607A



По форме она повторяет обыкновенную лампу накаливания, только корпус из пластмассы - тот же резьбовой цоколь, но внизу плоская площадка с 25 светодиодами. Сбоку переключатель: в режиме "OFF" - лампа выключена, в режиме "DC" работает только от аккумулятора, в режиме "AC" работает от сети переменного тока, но при отключении электричества автоматически переходит в режим работы от аккумулятора.



KAMISAFE KM-5607A устройство лампы

+ Щелкните по фото, чтобы увеличить!

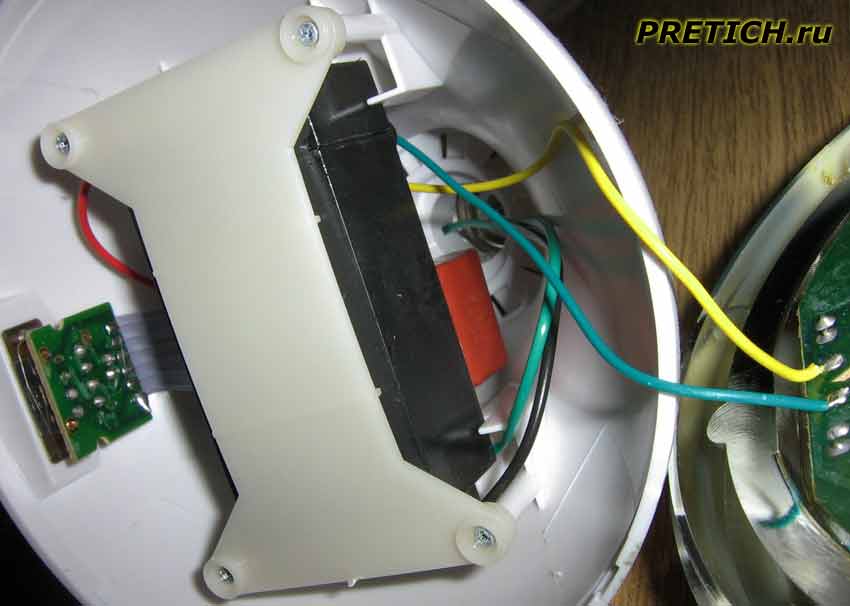

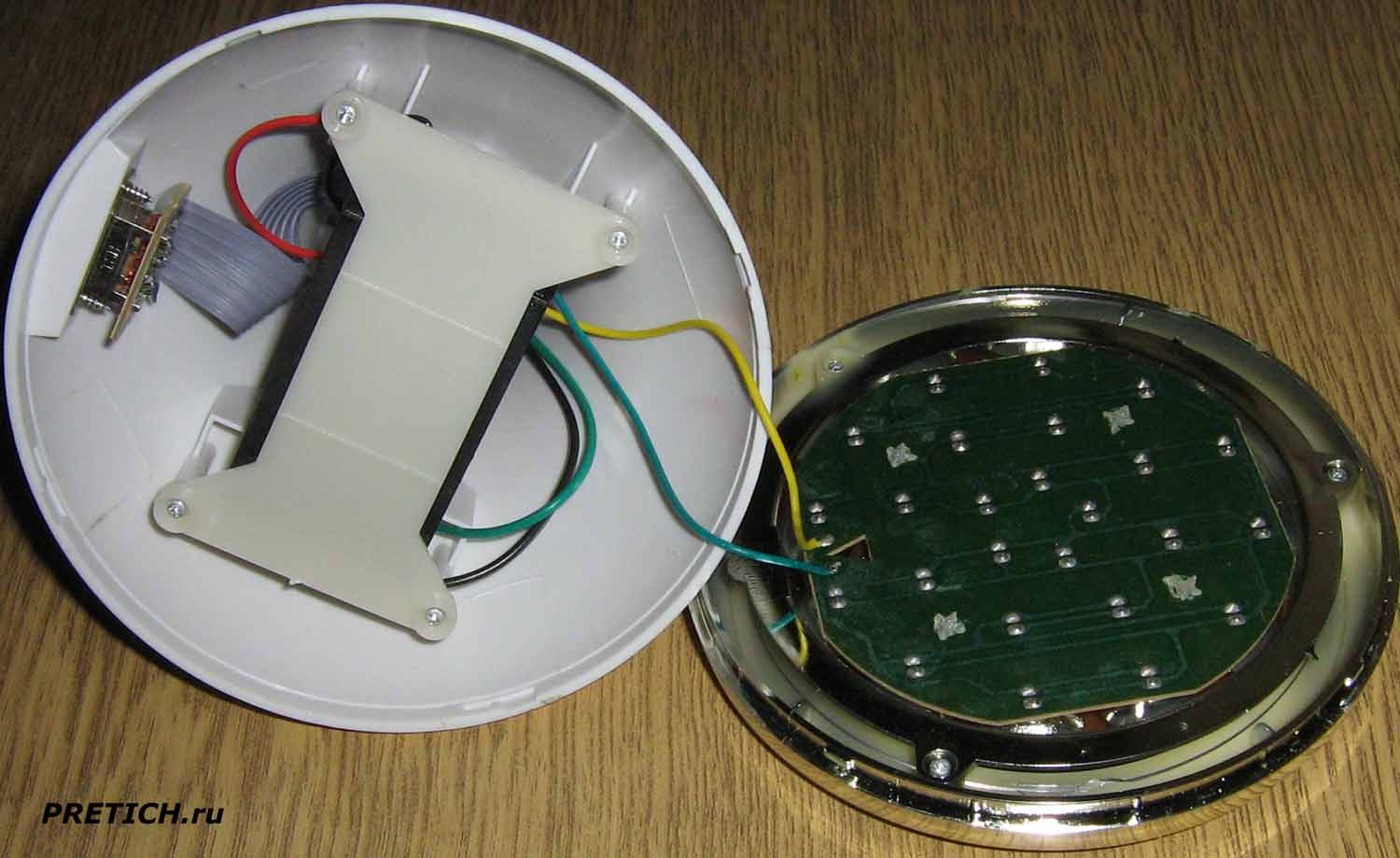

Разборка KAMISAFE KM-5607A. Корпус состоит из двух частей - основной и передней, со светодиодами. Винтов нет, все держится на защелках. Разбираем. Внутри видим плату со светодиодами, плату с переключателем, плату управления и аккумуляторную батарею.



KAMISAFE KM-5607A разборка лампы

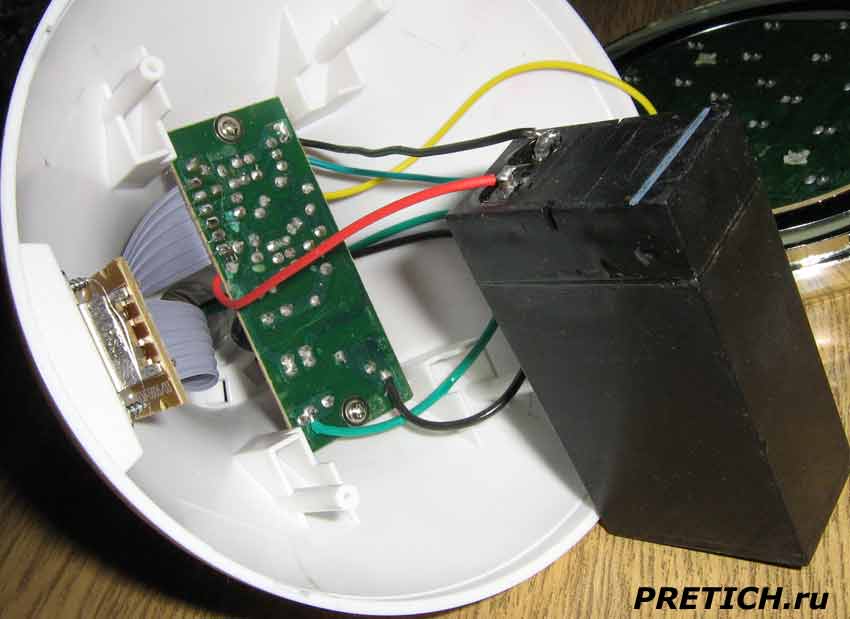

KAMISAFE KM-5607A замена аккумулятора

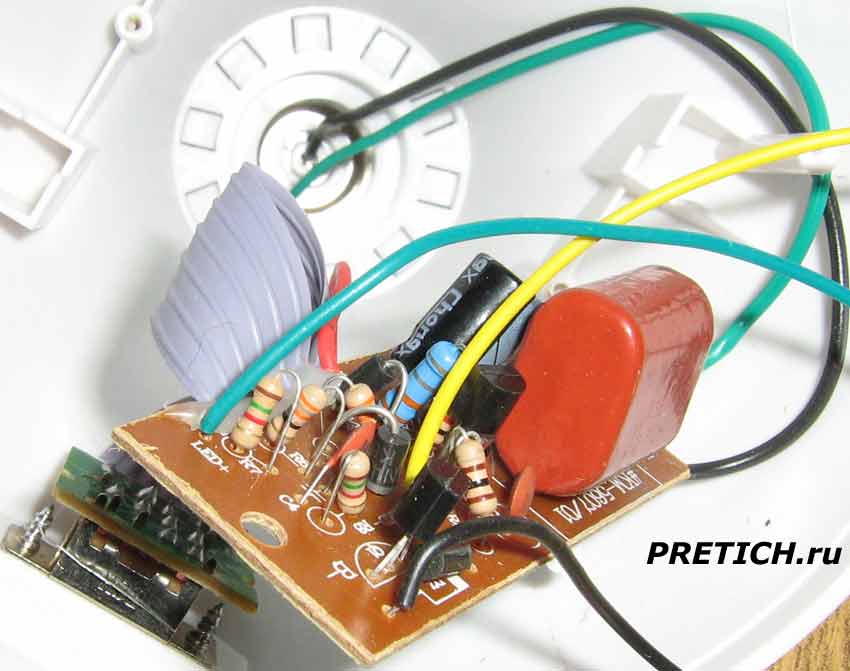

KAMISAFE KM-5607A не заряжается



Продолжаем разборку и рассмотрим все элементы по отдельности.

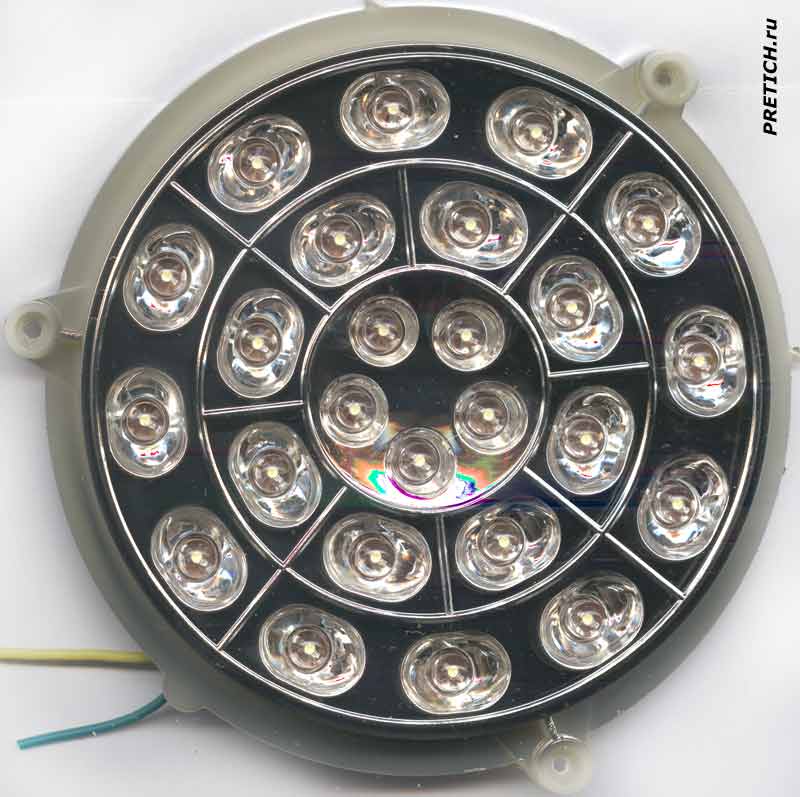

KAMISAFE KM-5607A блок LCD подсветки

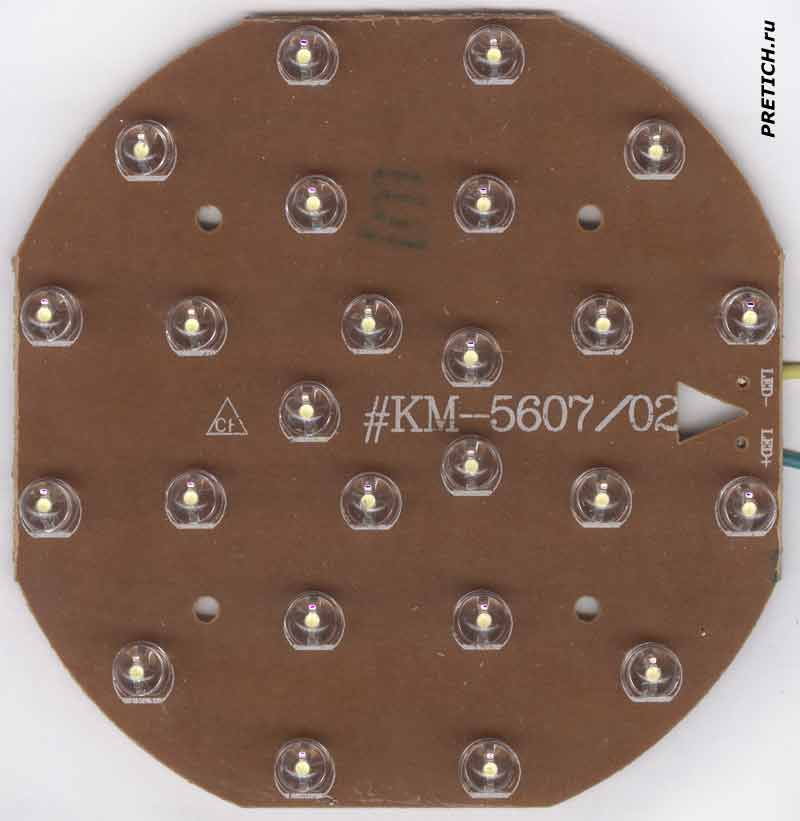

KAMISAFE KM-5607A плата светодиодов



Плата светодиодов. Плата одностороннего текстолита, на одной стороне распаяны 25 светодиодов и присутствует маркировка: KM-5607/02.

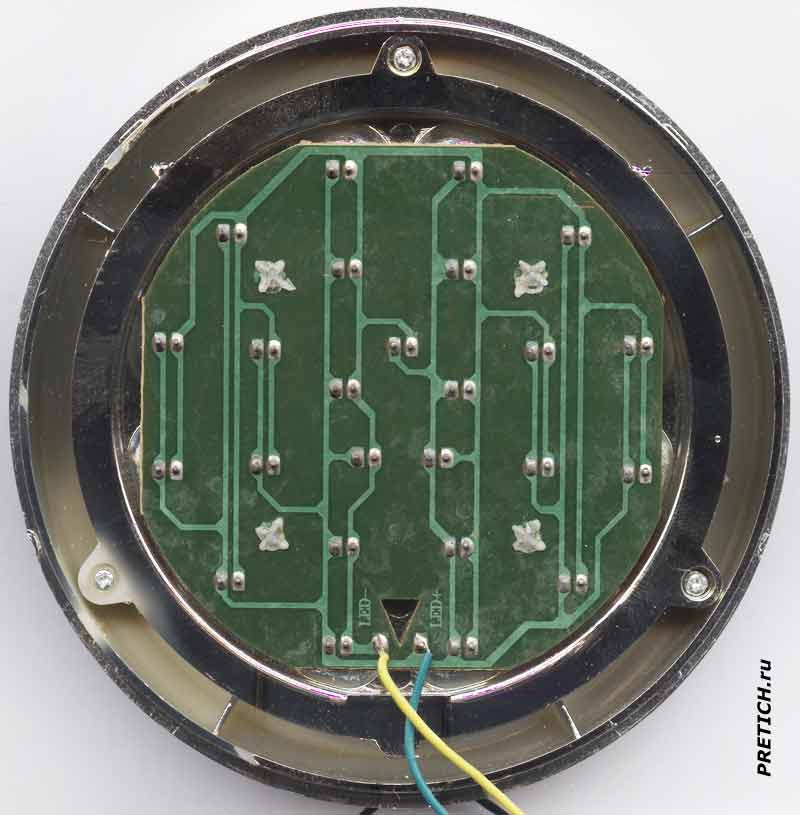

KAMISAFE KM-5607A схема платы светодиодов



На обратной стороне элементов нет, только дорожки, припаяно два провода и на плате маркировка их полярности LED- и LED+

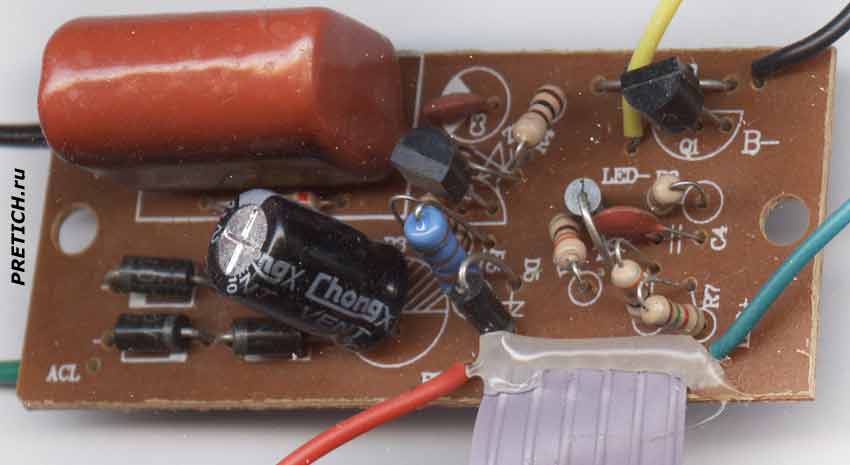

KAMISAFE KM-5607A основная плата

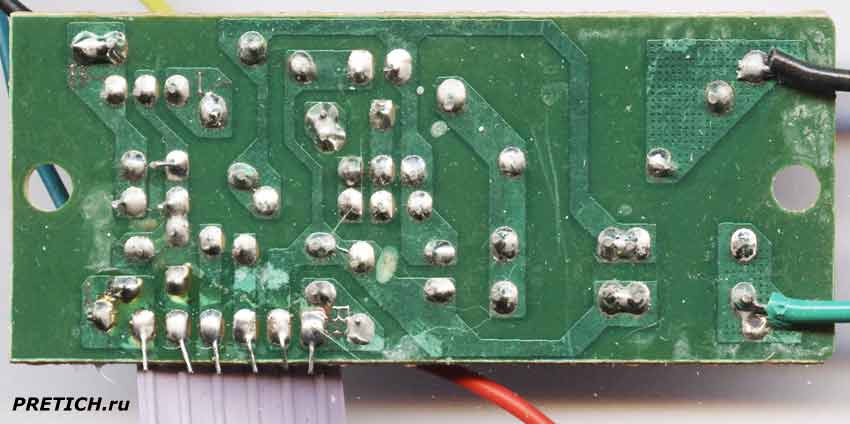

KAMISAFE KM-5607A схема основной платы



Основная плата, также односторонний текстолит. Маркировка на плате такая же, почти - KN-5607/01. На плате распаян один большой пленочный конденсатор, один электролитический конденсатор, керамические конденсаторы, резисторы, диодный мост, пара транзисторов... На плату идет ток из сети переменного тока, провода на аккумулятор, на плату светодиодов, шлейф на плату с переключателем.

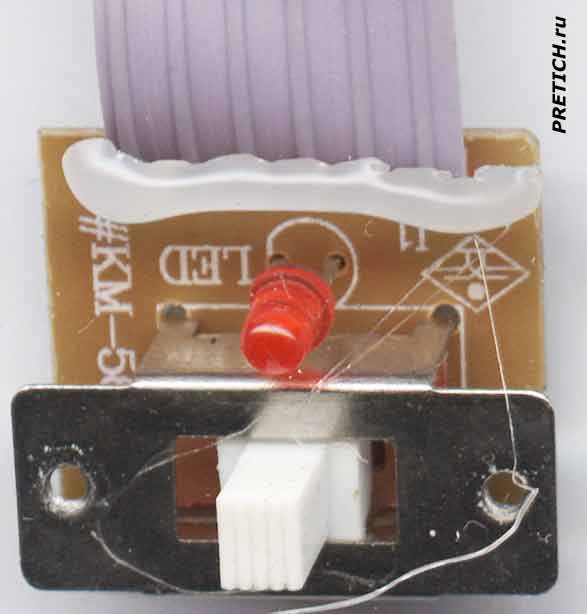

KAMISAFE KM-5607A плате переключателя

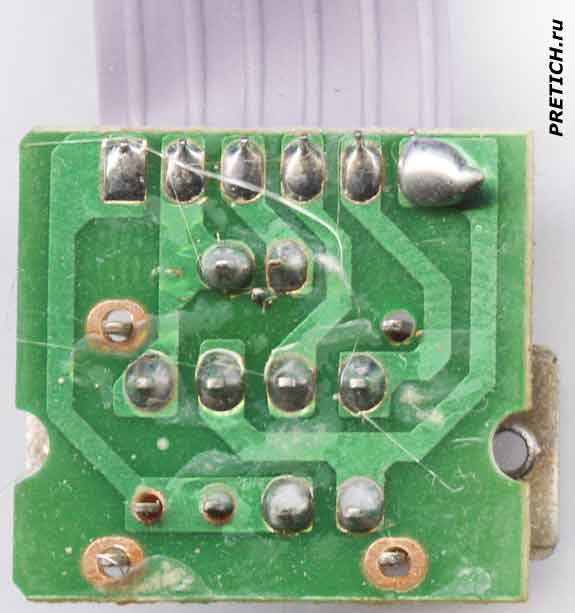

KAMISAFE KM-5607A схема платы переключателя



Плата переключателя имеет всего один трехпозиционный переключатель и красный светодиод индикации работы. На плате маркировка такая же, только номер 3.

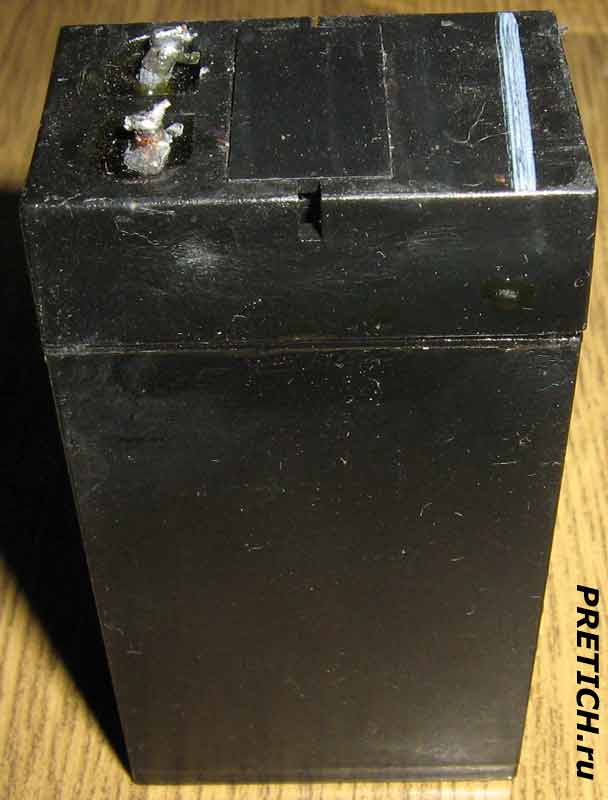

аккумулятор для ламп, фонарей, малогабаритный

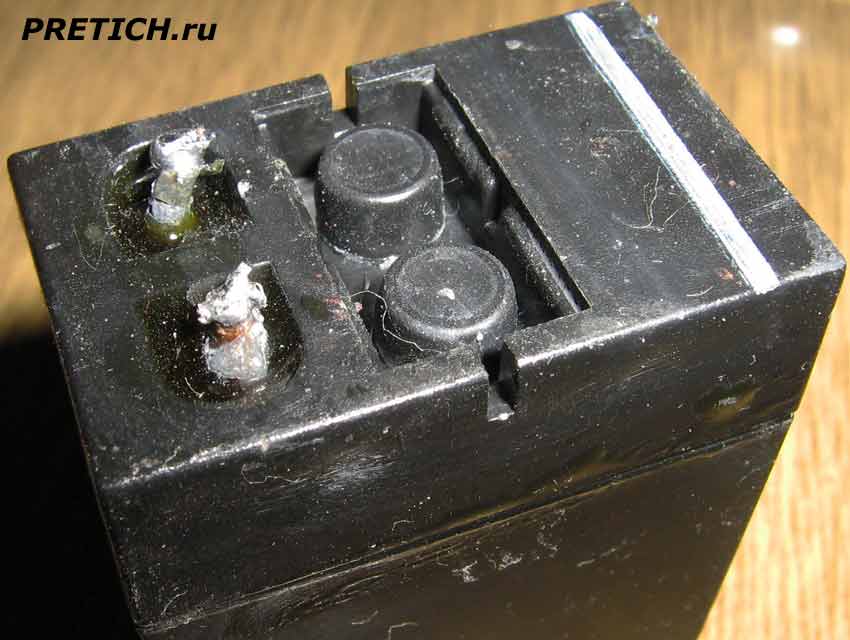

KAMISAFE KM-5607A аккумулятор в лампе



Аккумуляторная батарея небольшая, на ней нет ни этикетки, ни маркировки...



KAMISAFE KM-5607A характеристики:



Эквивалент лампы накаливания ~75 Вт

Время автономной работы от аккумуляторной батареи 3,5-4 часа

Время зарядки аккумуляторной батареи 5-8 часов

Используемый аккумулятор 12V 900mAh

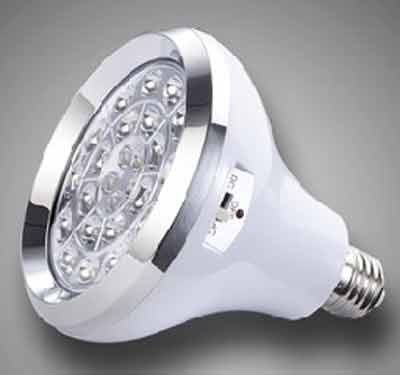

лампы светодиодные KAMISAFE серия KM



Немного об работе и впечатлениях. Лампа KAMISAFE KM-5607A является неплохой и полезной штукой, особенно там, где часто бывают перебои с электричеством. Но вот говорить об ней, как о полноценной замене обычной лампы накаливания нельзя - светодиоды испускают раздражающий резкий свет, который быстро утомляет зрение. Следующий момент - аккумулятор. При частом его использовании, и когда он не разряжается полностью, он быстро выходит из строя и заменить его не всегда получится, а иногда покупка нового аккумулятора обойдется дороже покупки новой такой лампы.



На этом, в общем-то, все.





Михаил Дмитриенко, специально для PRETICH.ru





***

Комментарии
683 #1 Mickael-007
May 22 2019 07:49:00
Удобная штука между прочим. У меня немного другая, но суть та же - очень помогает. А то у нас в Алма-Ате повадились свет отрубать на час-два.
