Калькулятор - Китай, из блокнота

Калькулятор - Китай, из блокнота



Частенько можно встретить блокнот или ежедневник с встроенным калькулятором - это определенные удобства для некоторых... Сегодня я разберу один такой калькулятор, он проработал около года, затем в нем "что-то поломалось", а вот "починить" - нафиг не надо.

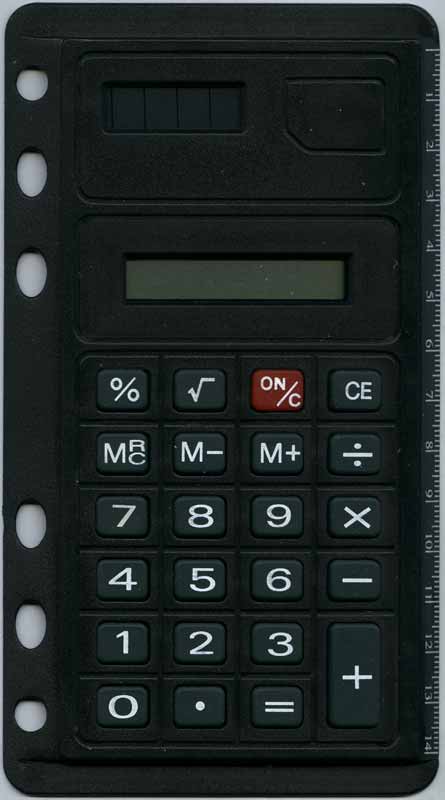

На корпусе калькулятора нет ни слова об названии модели или об производителе - видимо нонейм (безымянное изделие безымянного производителя)... Передняя или лицевая сторона. Здесь по центру небольшой монохромный ЖК-дисплей, над ним небольшое оконце, в котором похожее на солнечную батарею - есть множество калькуляторов с этой фичей, которая позволяет подзаряжать встроенный аккумулятор и существенно продлевает жизнь устройства... Рядом с этим элементов типа символ - похожий на СИМ-карту...



безымянный китайский калькулятор  калькулятор из ежедневника

Безымянный калькулятор с двух сторон...



Под ЖК-экраном расположен блок кнопок, всего двадцать три функциональные кнопки. Слева шесть отверстий - крепление калькулятора к блокноту, или иному похожему. Справа - линейка на 140 мм. Более ничего интересного здесь нет.



На обратной стороне идет большая задняя крышка, в ней имеется еще одна небольшая съемная крышечка, она держится на одном шурупе. Под ней располагается батарейка типа "таблетка" - AG10 Button Cell, она же LR1130/360 - обычная батарейка на 1,5 вольта. Калькулятор не работал, но заряда в батарее было еще достаточно...



как заменить батарейку в китайском калькуляторе

Здесь можно заменить батарейку... но толку нет



Выкручиваем шесть шурупов самонарезов и снимаем всю заднюю крышку. Видим унылую картину с элементами жульничества... Во-первых, никакой солнечной батареи нет, это фальшивка - кусочек пластмассы с рисунком, вставлен на место, где могла бы быть эта батарея и слегка приклеен силиконом... Одна плата, она же матрица кнопочного блока. На ней одна неизвестная микросхема - залитая эпоксидной смолой, питание на нее зашунтировано керамическим конденсатором. На плате маркировка YX2 117-1. Гибким шлейфом плата соединена с ЖК-дисплеем, но этот шлейф никак не зафиксирован (хоть бы полоской скотча сверху заклеили!), оттого он уже местами отстал от платы и от самого дисплея... И это была причина неработоспособности калькулятора. Прижимая пальцем это шлейф, мы видим появляющиеся на экране символы.



устройство китайских калькуляторов

+ Щелкните по рисунку, чтобы увеличить!



схема китайского калькулятора, YX2117-1



назначение кнопок в калькуляторе



От платы идут два провода на батарейку питания, цвет из изоляции соответствует полярности - красный и черный.



На обратной стороне платы контактные площадки - ничем не примечательные... резиновая пластина с кнопками сделана неплохо... Соседство ХОРОШЕГО и откровенно ПЛОХОГО - халтурного, всегда раздражает...



Отчего эти калькуляторы дохнут так запросто? - негерметичность. Попадает любая влага вовнутрь, даже небольшие водяные пары могут попасть на контакты кнопок или в места соединений ЖК-дисплея, а затем уже идет процесс окисления, появляются оксидные пленки и все... изделие на помойку. И хоть цена ему - копейка, все равно жалко такого бездумного разбазаривания ресурсов... Неизвестно куда Гринпис смотрит...



Эта статья будет иметь продолжения, по примеру - Китайский хлам, часы - когда мне в руки попадет что-нибудь в этом роде...





Михаил Дмитриенко, 2014 г.
