Scher-Khan Magicar 5 - брелок дополнительный

Scher-Khan Magicar 5 - брелок дополнительный



Автомобильная сигнализация Scher-Khan Magicar 5 весьма распространена, несмотря на обилие критики и прямого ругательства в ее адрес, она пользуется спросом, причина - сравнительно невысокая цена, множество функций, простота... В комплект сигнализации Scher-Khan Magicar 5 входят два брелка коммуникатора: один с жидкокристаллическим цветным дисплеем и второй - маленький дополнительный брелок, который имеет те же функции, но дисплея не имеет. Вот сегодня мы его и рассмотрим - снаружи и внутри. А все остальные части этой сигнализации разберем как-нибудь позже.



Данный брелок работает только на передачу, имеет двойное преобразование частоты.



Scher-Khan Magicar 5 брелок сигнализации



Scher-Khan Magicar 5 маленький брелок автосигнализации



Scher-Khan Magicar 5 автомобильная сигнализация



Брелок овальной формы, корпус выполнен из пластмассы (не самой прочной, надо сказать), в нем две вставки из резиноподобного материала - блок кнопок и корпус антенны (у меня на фото кончик отгрызли - может дети, а может и мыши))). Под блоком кнопок вставка с логотипом MC - под хромировку. Выше блока кнопок вставка - индикатор работы. В нижнюю часть вделано стальное кольцо с цепочкой и карабином (чтобы пристегивать к связке ключей).

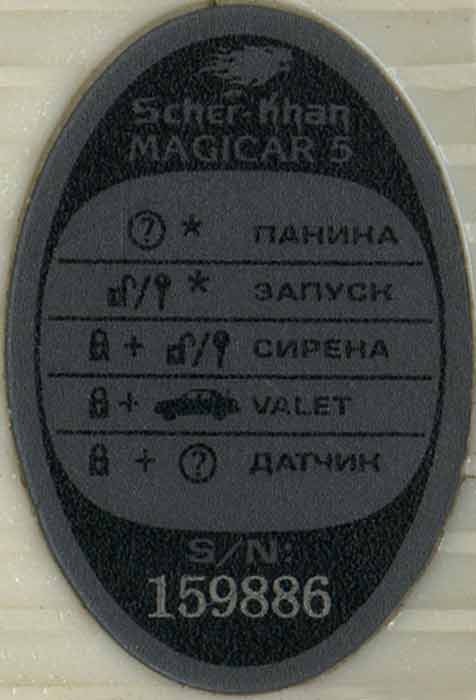

На обратной стороне брелка приклеена овальная этикетка, на ней название Scher-Khan Magicar 5, таблица с расшифровкой символов - значений кнопок: Паника, Запуск, Сирена, VALET, Датчик. Ниже серийный номер - он един для всей сигнализации. В нижней части брелка, возле кольца один винт - он скрепляет обе половинки корпуса. Выкручиваем его - остальное держится на защелках.



Scher-Khan Magicar 5 схема брелка сигнализации

+ Щелкните по фото, чтобы увеличить!



Scher-Khan Magicar 5 плата 1WFM4R-EP-02

+ Щелкните по фото, чтобы увеличить!

Scher-Khan Magicar 5 плата WZ-7BC40174A1

+ Щелкните по фото, чтобы увеличить!

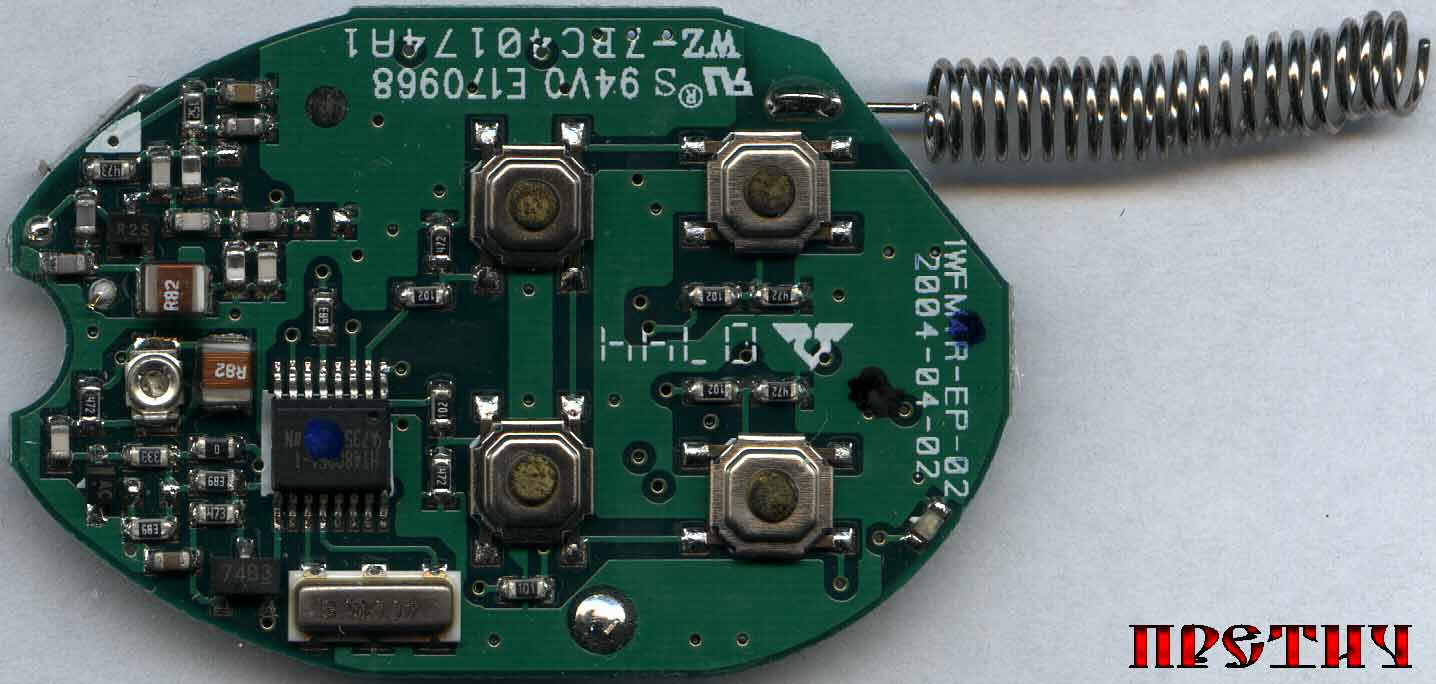

Внутри мы видим маленькую плату электроники. На стороне кнопок: четыре микрокнопки, кварцевый генератор - 400CM g. Одна микросхема HT48R05A-1 - программируемый микрочип, контроллер - такие помимо автосигнализаций еще используются в домофонах. Так же на этой стороне платы распаян миленький светодиод - индикатор работы. Здесь на плате такие маркировки: 1WFM4R-EP-02, затем дата - наверное изготовления 2004-04-02. Еще маркировка E170968 (этот код принадлежит китайской компании WUZHU TECHNOLOGY CO., LTD, которая производит только печатные платы), WZ-7BC40174A1.

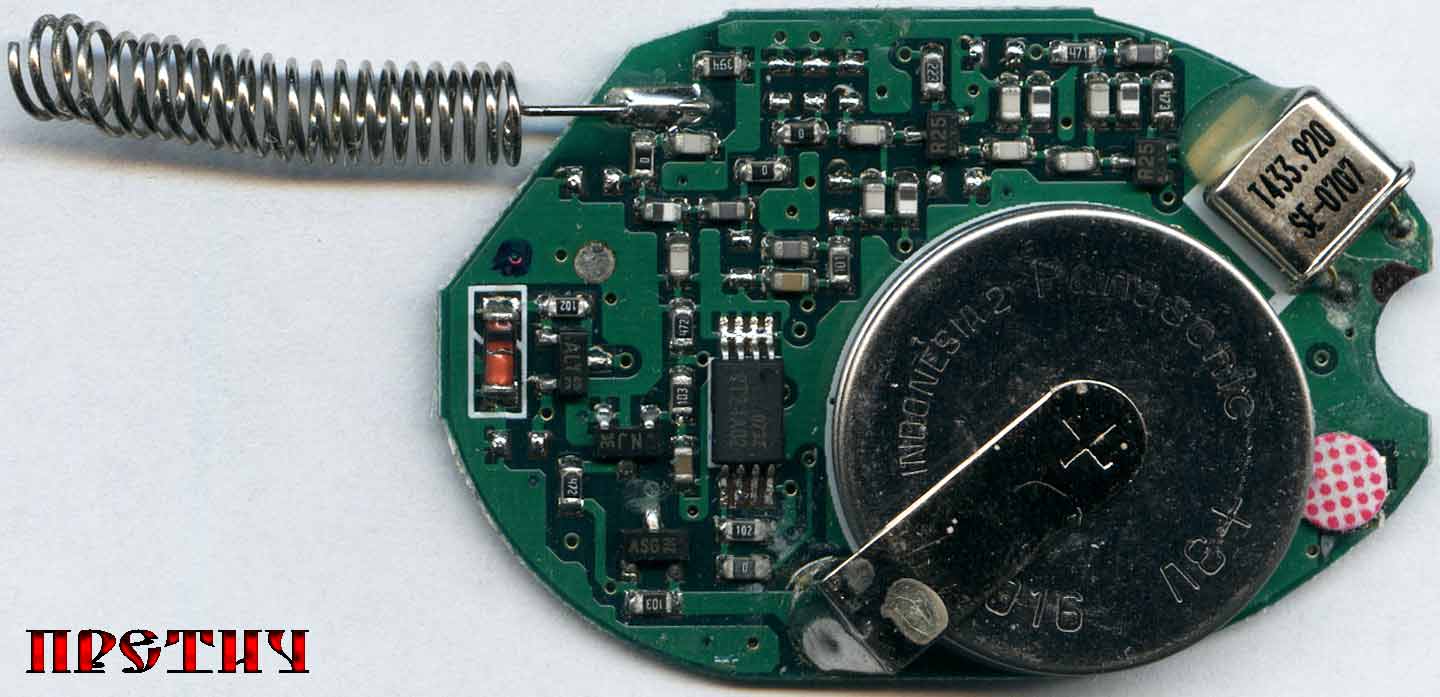

На обратной стороне почти все место занимает батарейка - на самом деле там две тонкие батарейки типа CR2016 по 3 вольта каждая, соединенные последовательно. Микросхема RT24A02 - это стабилизатор питания, или МОСФЕТ. Второй кварцевый генератор T433.920. Масса радиодеталей размера SMD - резисторы, конденсаторы и транзисторы. С этой же стороны припаяна и стальная антенна, завитая в виде пружины.



авто Scher-Khan Magicar 5 оба брелка сигнализации

А вот так выглядят два новых брелка из комплекта сигнализации Шер-хан

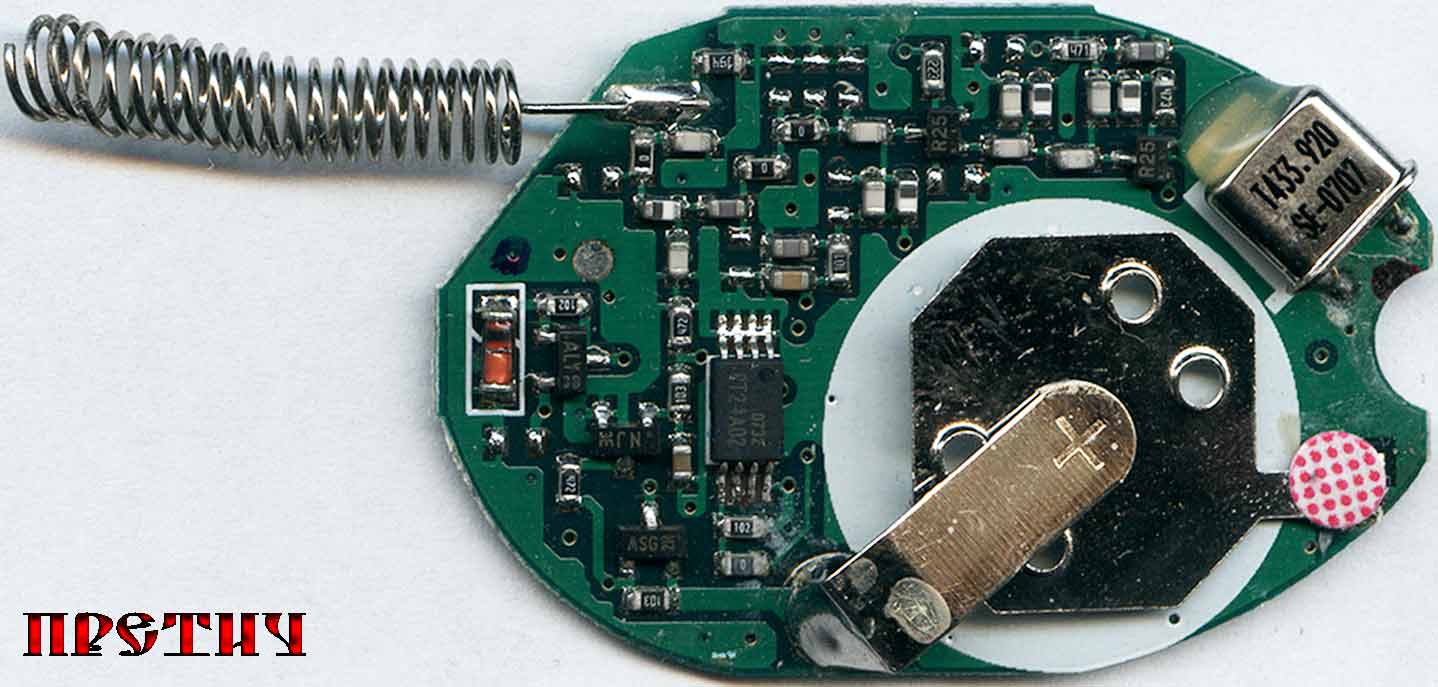

Этот брелок был нерабочим - вернее он то работал, то не работал... Разобрав его я определил причину его поломки. Сняв батарейки, видим два контакта - верхний обозначен значком "плюс", нижняя площадка не промаркирована, но она "минус". Верхний контакт сделан из латуни, нижняя площадка-контакт сделана из стали и, видимо, из-за этого сцепление с припоем плохое... Вот видите беленький кружочек с красными точками - это приклеена бумажка прямо на месте пайки. Когда я ее оторвал, увидел трещину, с некоторыми следами окисления (вроде так).



Ну вот, с брелком закончили. Что кроме сигнализации еще нужно? Ну, например, камеры заднего и переднего вида - https://www.kibercar.com/services/audi/ustanovka-kamer-zadnego-perednego-i-krugovogo-obzora-na-audi/ - очень удобно, и главное вполне доступно! В наше время, иногда есть серьезные проблемы с парковкой, и без таких камер это делать достаточно сложно.



На этом заканчиваю... Надеюсь, кому-нибудь этот материал будет полезен.



P.S. У меня есть еще несколько разных элементов оть автомобильной сигнализации, а также автомобильные видеорегистраторы. Я постараюсь их в ближайшее время описать - разумеется, с полной разборкой. До новых встречь!





Михаил Дмитриенко, специально для PRETICH.ru
