Впервые логотип Carl Zeiss Jena я увидел в 1983 году, и мне тогда было всего 15 лет... Меня взяли на завод учеником слесаря-ремонтника и юстировщика средств измерений, линейно-угловых и оптико-механических. Профессия редкая и на сегодня вообще - снежного человека проще встретить, чем ремонтника СИ.

Оптиметры

Такие средства измерений, как штангенциркули (и прочие штангенинструменты), микрометры и прочие подобные - это ерунда, и крайне простое. Гораздо сложнее концевые плоскопараллельные меры длины - их ремонт работа сложнейшая! И надо все время контролировать процесс: плоскостность оптическими поверочными пластинами, а плоскопараллельность - оптиметром.

И вот у меня стоял немецкий прибор - оптиметр с логотипом Carl Zeiss Jena... это был прибор из тех, которые были получены из Германии в конце 30-х и начале 40-х годов. У нас в измерительной лаборатории Главного Метролога было несколько оптиметров - вертикальных и горизонтальных. И всего два Цейсовских.

Позже я научился ремонтировать их и юстировать - и они без проблем проходили госповерку из Госстандарта!

На самом деле, оптика от Карла Цейса насчитывает широчайший ассортимент - смотрим тут, это и очки, и бинокли, и телескопы и объективы фотоаппаратов, это прицелы охотничьего и военного вооружения... Компания с самого начала обгоняла всех конкурентов и по сей день является синонимом безупречного качества и надежности.

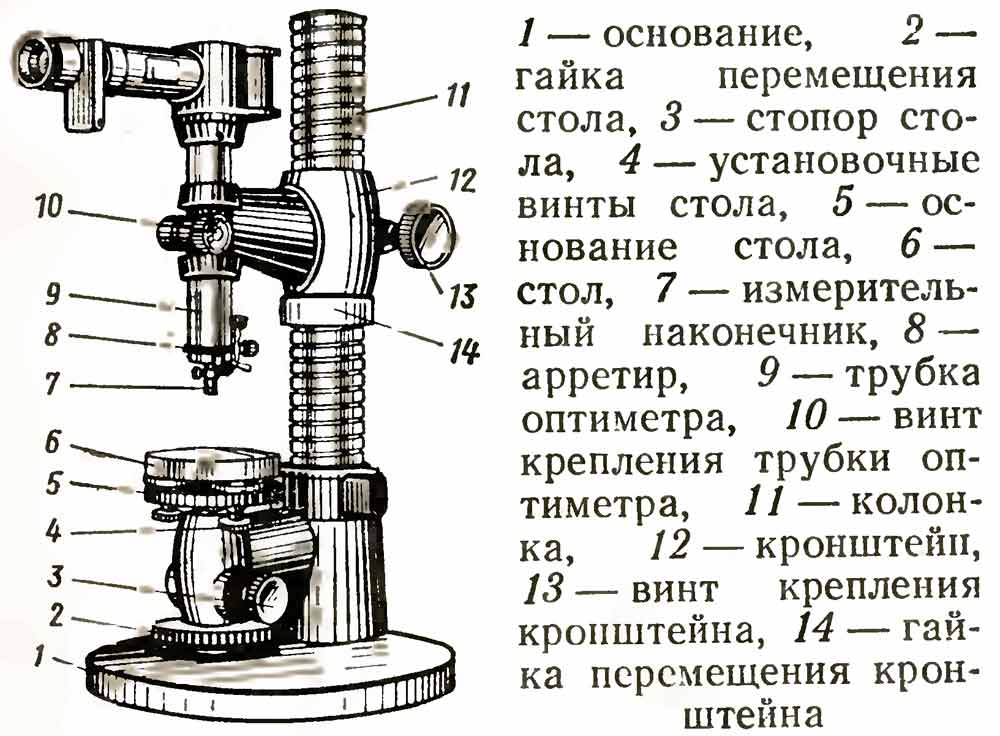

Вертикальный оптиметр Цейс - проблемы

Самые распространенные проблемы с вертикальными оптиметрами (в том числе и с современными, цифровыми) - это выработка поверхности рабочего столика и измерительного наконечника. Это происходит в 99% из 100. Загрязнение оптики носит исключительно внешний характер. Промывка окуляра, зеркала и системы подсветки (спиртом) устраняет проблемы. Внутри оптика защищена герметичной конструкцией трубки.

Ремонт измерительного стола зависит от его конструкции. Есть два типа столиков: один ребристый, с одним выступающим ребром по центру. Тут проводится доводка плоскости этого выступающего ребра, но требуется большой опыт, оснащение. Иногда необходимо специальное приспособление.

Второй тип столика - это кольцо с доведенной поверхностью, а по центру впрессованный стальной шарик. Именно он и изнашивается. Здесь часто сам этот центральный элемент с шариком можно снимать и доводить шарик. Также можно шарик извлечь, повернуть и снова запрессовать.

Ремонт измерительного наконечника, как правило, заключается в его замене или такой же доводке. Но так как сейчас эти наконечники имеют твердосплавную напайку, они служат весьма долго!

На этом пока все, если у вас есть вопросы - задавайте их в комментариях.

***
