Описание с полной разборкой весов Energy EN-402

Часть 1 - Часть 2

Эти и подобные электронные напольные весы - массовый продукт из Китая. Стоят они сравнительно дешево, внешне неплохие, вроде работают и вроде плюс-минус точно... Иногда служат долго, иногда нет... Сегодня мы опишем и разберем полностью одни этакие весы и посмотрим - а может, есть возможность и смысл в их ремонте?

+ Щелкайте по фото, чтобы увеличить!

Данные весы были изготовлены летом 2011 года, а куплены 5 января 2012 года и проработали больше 10 лет, и вот... сломались...

Упаковка со всех сторон

Сохранилась упаковка и это тонкая картонная коробка, на которой изображен сам прибор, его название - Electronic Scales. Ну и название модели... Не забыли упомянуть: ЖК-дисплей, 4-х сенсорная система. Платформа из стекла.

Так же на коробке указан состав: металл, пластик, стекло. Дата производства 01.06.2011. Производитель: Нингбо Джойфул Интернэшнл Ко., Лтд. 9-7, Маюан Роад, Хайшу, Нингбо, Китай. Поставщик-импортер: ООО "Восток", Россия, Санкт-Петербург, Коломяжский пр. д 10 лит. Э. Товар не подлежит обязательной сертификации. Срок службы - 5 лет. Гарантия - 6 месяцев.

Достаем весы из упаковки

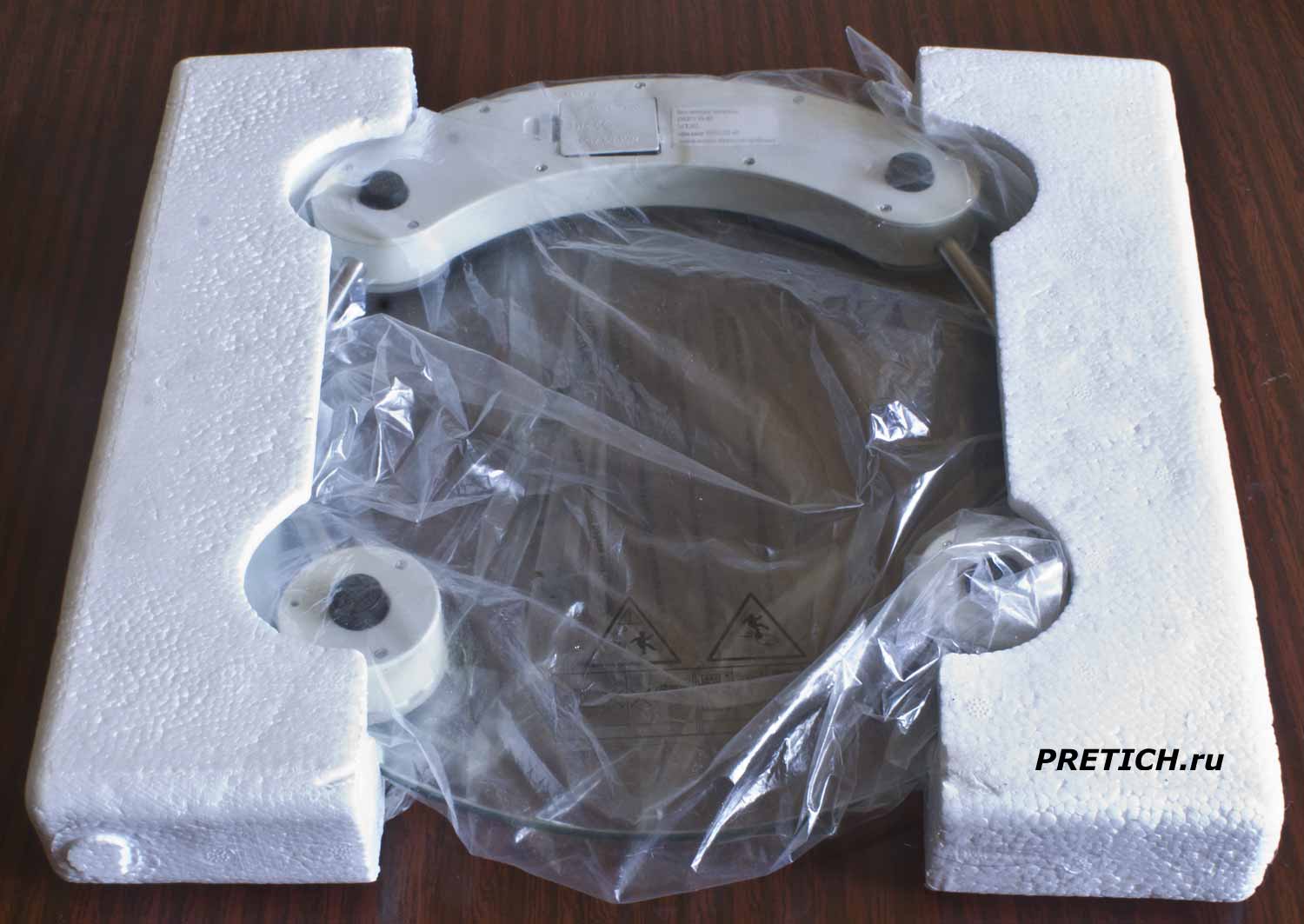

Извлекаем содержимое. Это сами весы, в полиэтиленовом пакетике и по бокам пенопластовые защитные вставки.

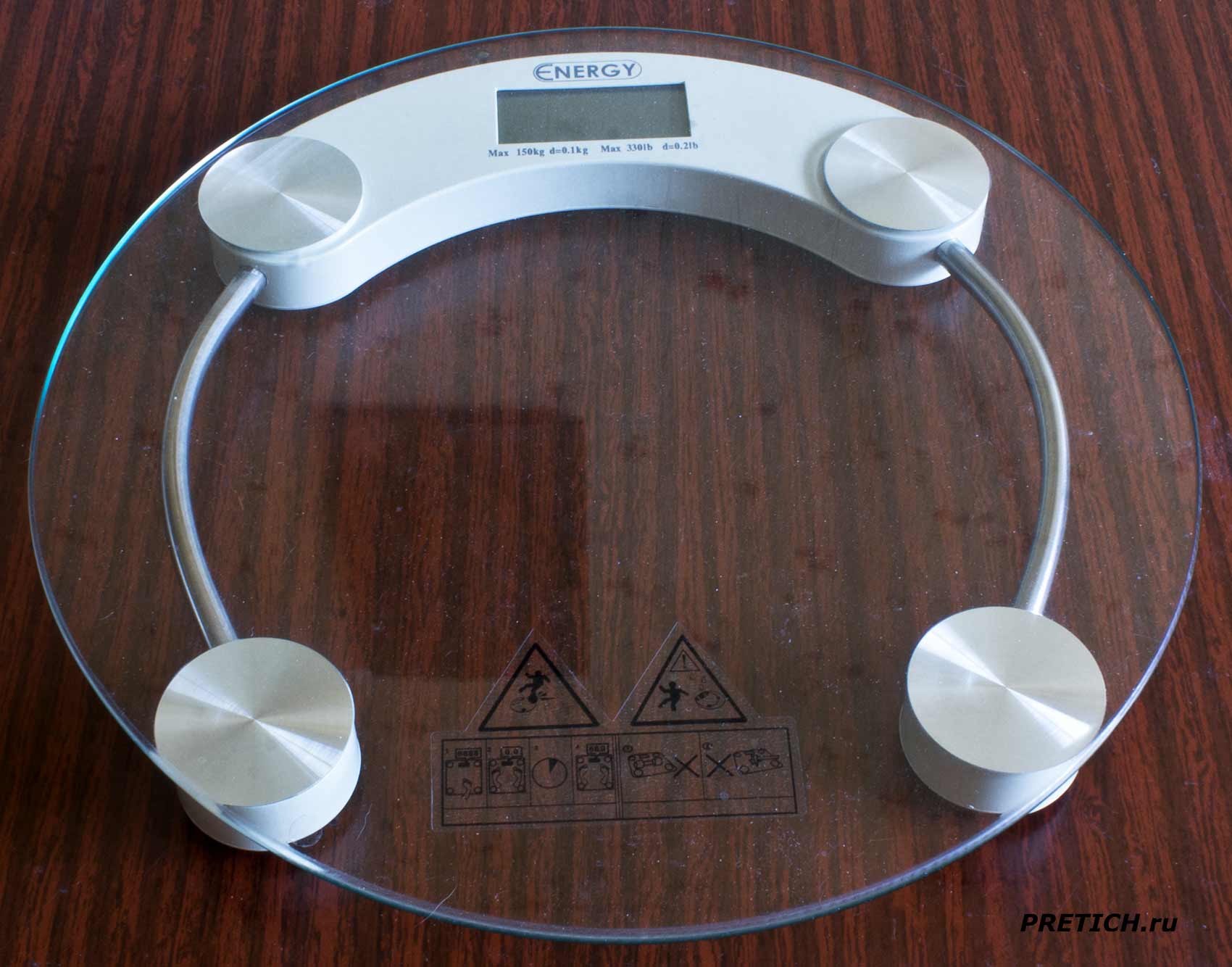

Ну вот - это сами весы. Круглая стеклянная пластина, толщиной почти 10 миллиметров... Я уже описывал подобные весы, но несколько иной формы и название другое - SH2003B - теперь можно сравнить (эти солиднее и подороже). Здесь полукруглый основной блок, две отдельные ножки соединенные трубками...

На стекле есть вот такая наклейка с иконографикой - сами разбирайтесь, что это значит! Хотя и так все понятно.

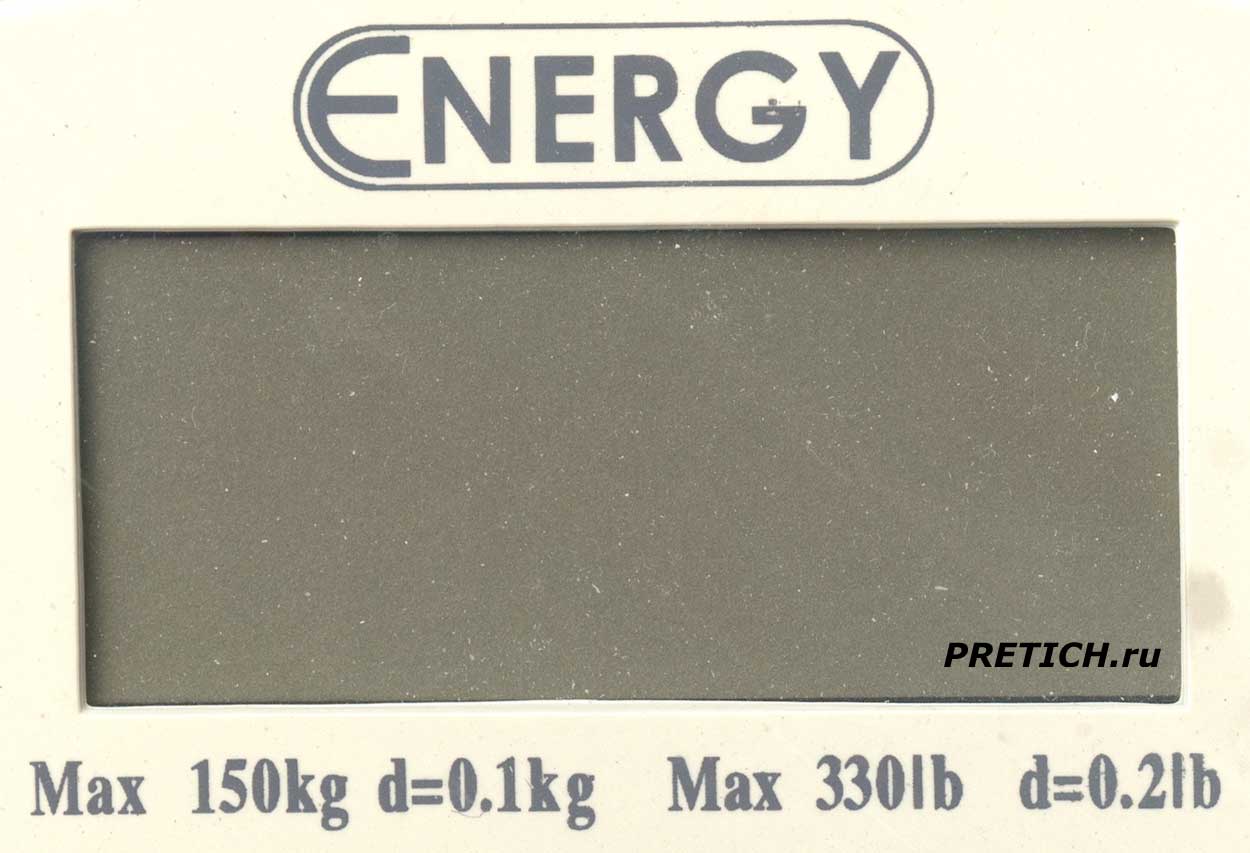

ЖК-дисплей - сегментный... увы, как он работает, сфотографировать не удалось. Над ним логотип Энергия. Под ним: Max 150kg d=0.1kg Max 330lb d-0.2lb.

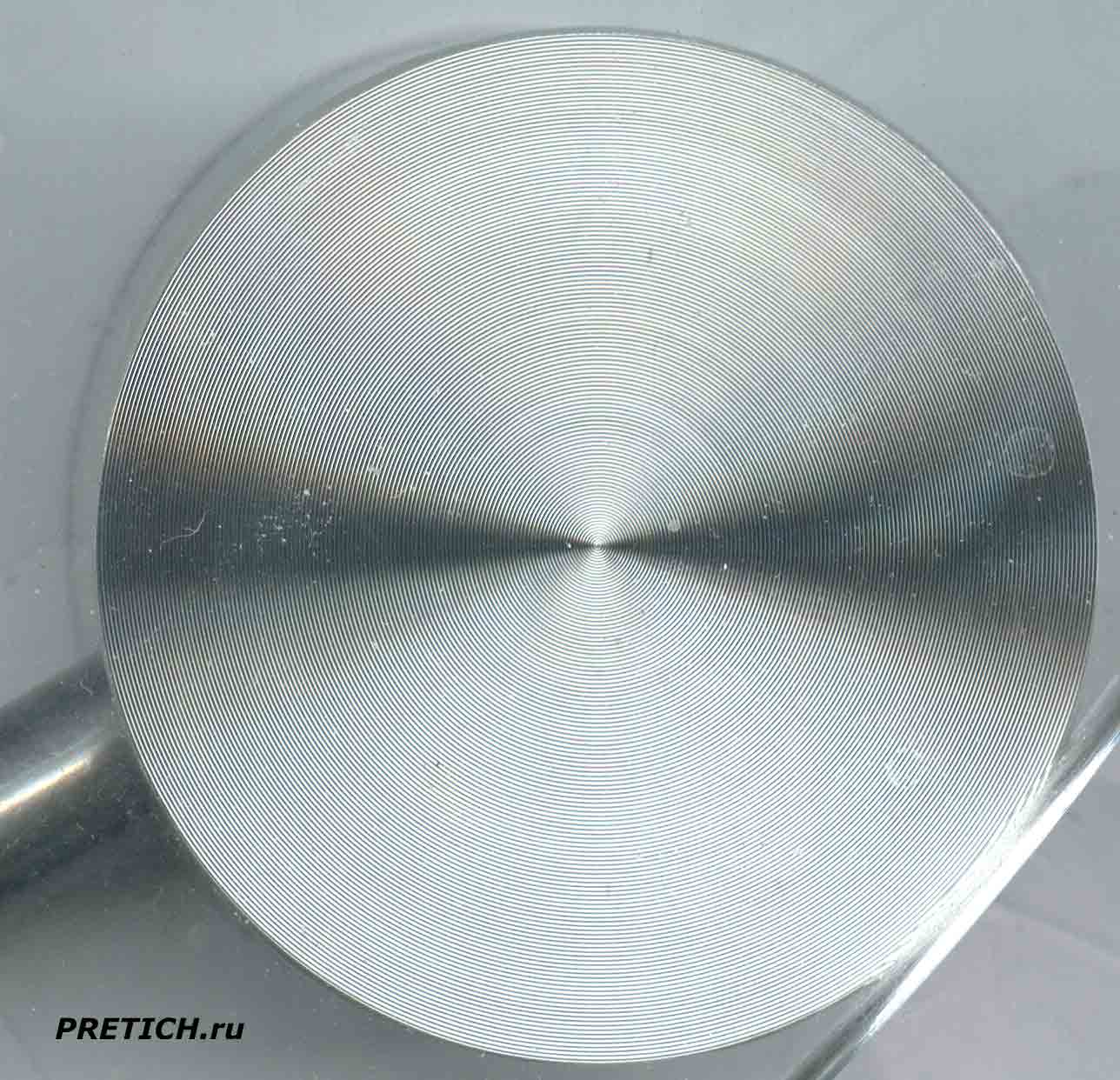

К стеклу эти элементы приклеены через вот такие алюминиевые стильные кружки...

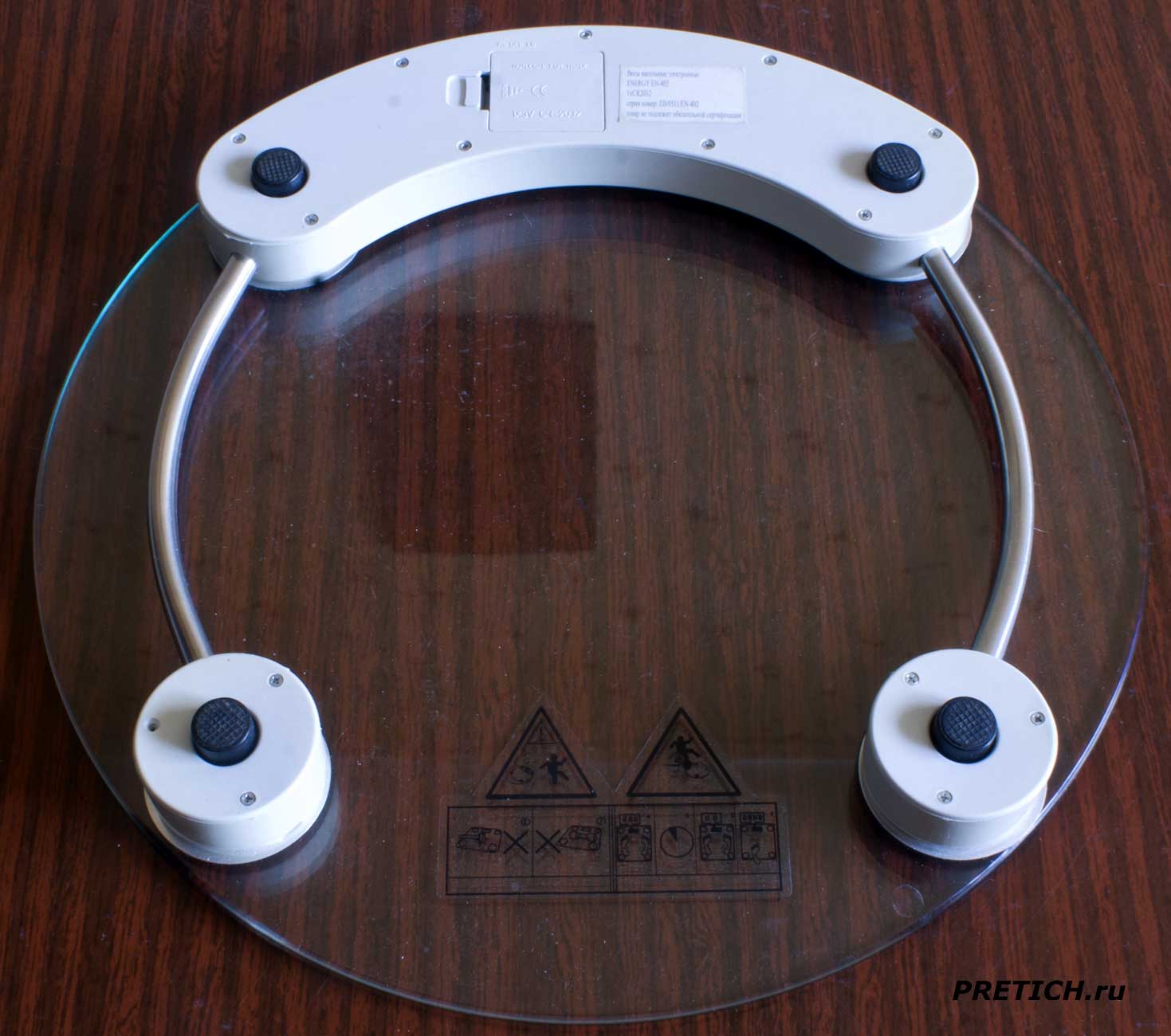

С обратной стороны видим четыре ножки, они пластмассовые. Ну и общая конструкция понятна - эти четыре ножки и воздействуют на сами сенсоры.

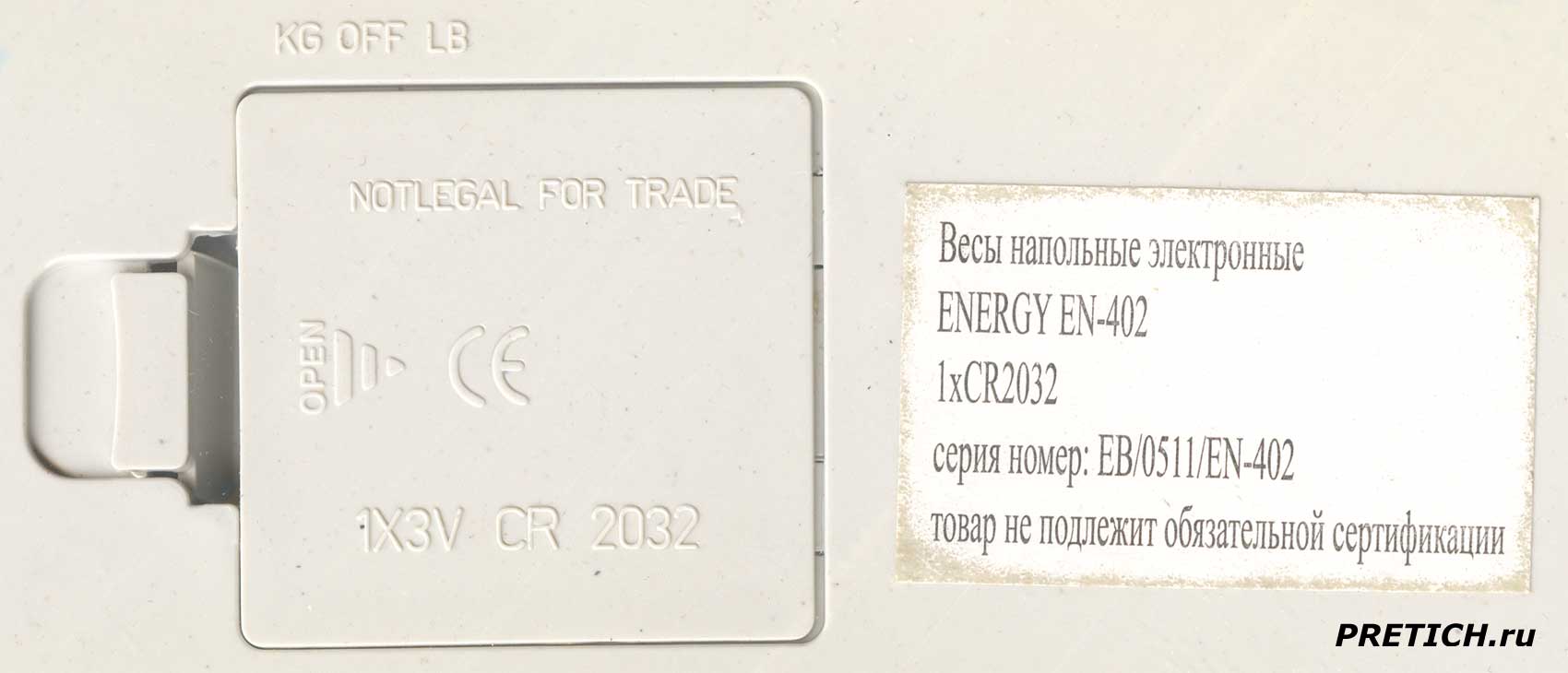

На основном блоке есть этикетка и на ней мы читаем: Весы напольные электронные, ENERGY EN-402. 1xCR2032. Указана серия и номер... Рядом пластмассовая крышка, открываем её.

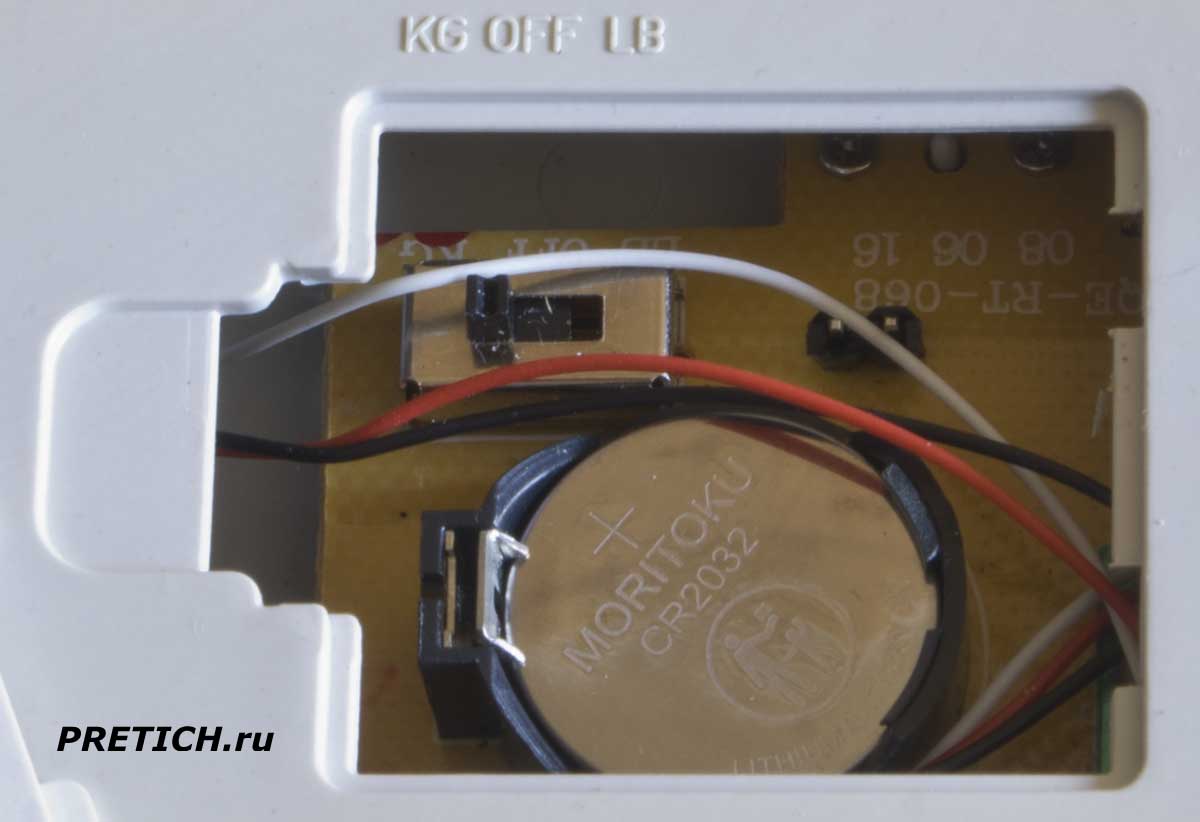

Внутри видим стандартную батарейку (таблетку) CR2032 - как на материнских платах в компьютере. И рядом переключатель - отображение в килограммах или в фунтах. Среднее положение - весы выключены.

Руководство пользователя

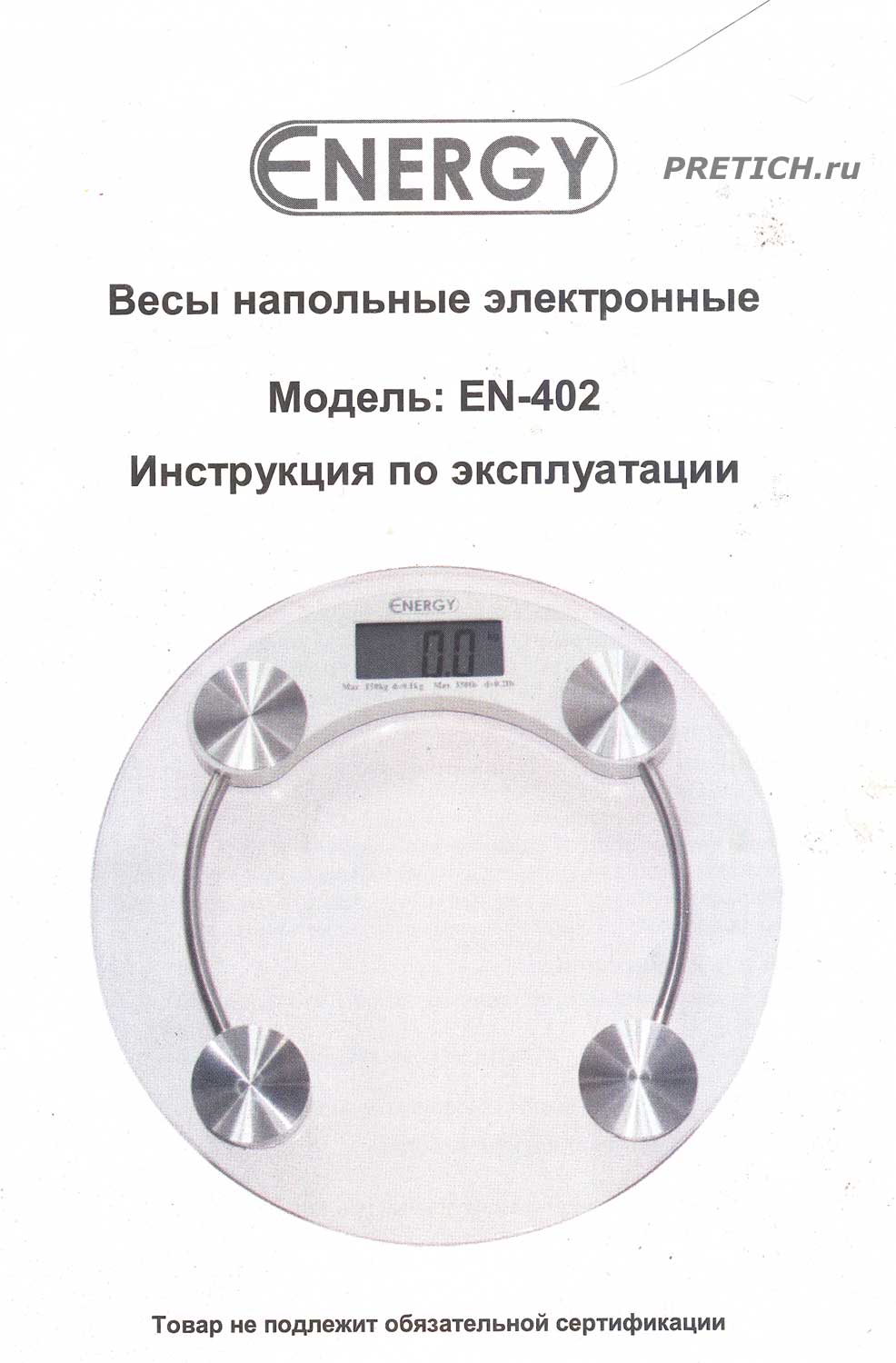

Весы Energy EN-402 имеют бумажную инструкцию - она простая, но полезная. Она приведена во второй части этой статьи.

Работа и характеристики

Изначально они работали вполне хорошо. Их надо устанавливать на твердую и ровную поверхность, желательно без наклонов. Необходимо прикоснуться или легонько шлепнуть по стеклу. Дисплей оживает, и на нем отображаются цифры 8888 - происходит автопроверка и калибровка. И вот на экране появляется 0.0 - все, можно взвешиваться. Надо ровно и аккуратно встать на весы посередине, не двигаться. Весы три раза показывают вес, и потом он зафиксируется. Это значение мы видим 6 секунд, потом весы автоматически отключаются.

- Прибор рассчитан на максимальный вес 150 килограмм
- Цена деления 0,1 кг или 0,2 фунта (это просто погрешность)
- Автоматическое определение нулевого веса
- Рабочие температуры от 0 до 40°С
- Прибор не влагозащищенный!

Проблемы с весами

Как и было сказано вначале, эти весы проработали более 10 лет не частой, но регулярной эксплуатации. За это время батарейка менялась два-три раза. И вот они начали работать некорректно - дисплей то показывал, то нет... какие-то непонятные цифры и прочее. Вообще отключался.

Нашелся мастер ремонтник, который обнаружил в одной ножке перебитые или перетертые провода к датчику. Он все припаял, но это проблему не исправило. И эти весы попали ко мне на последнюю свою службу...

Разборка Energy EN-402

Перевернув весы, нам надо выкрутить винты на двух отдельных ножках и на основном блоке.

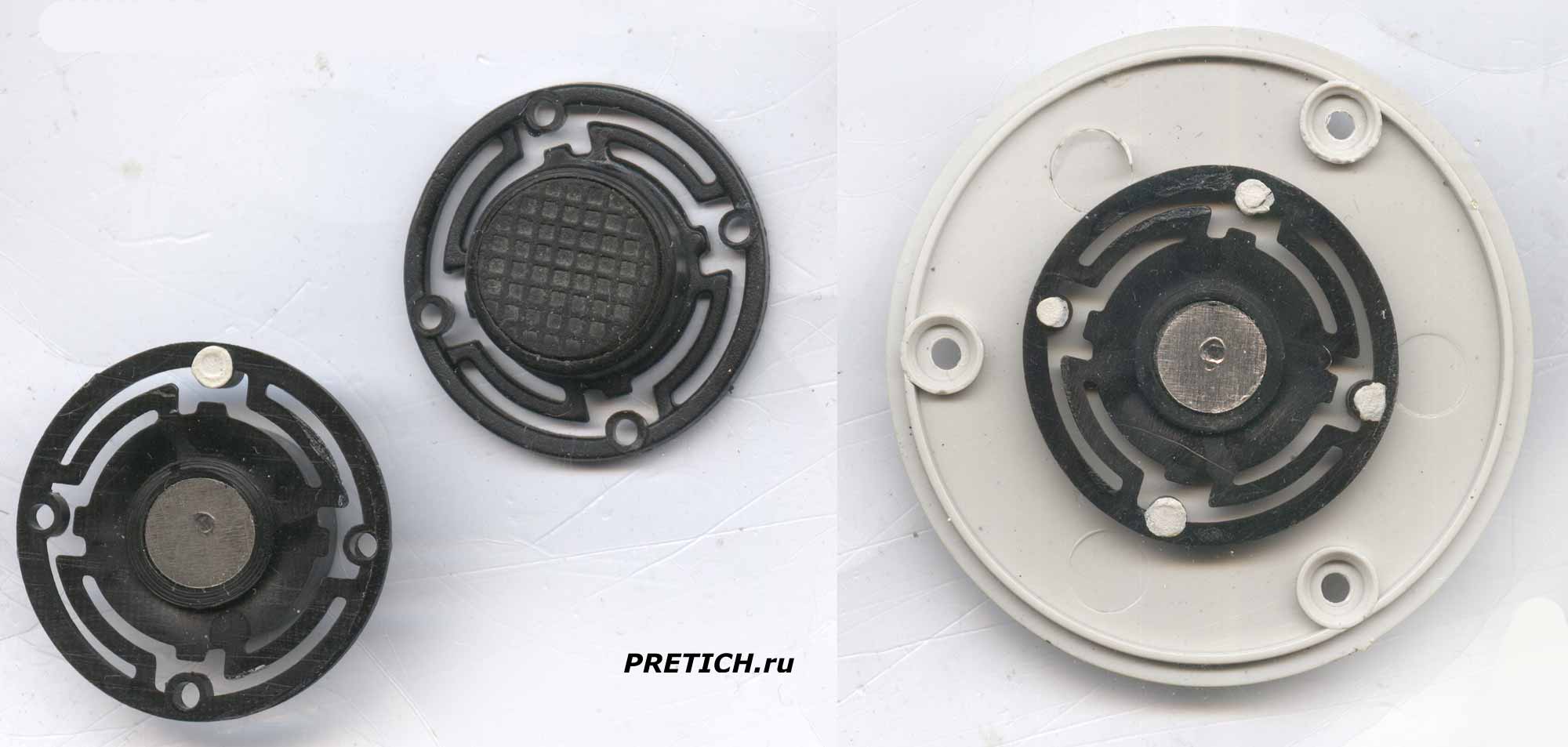

Снимаем часть корпуса с этими ножками. Смотрим, как они устроены. Это подвижные площадки с металлическими сердечниками. Вот еще другие их фото... для наглядности их извлекаем.

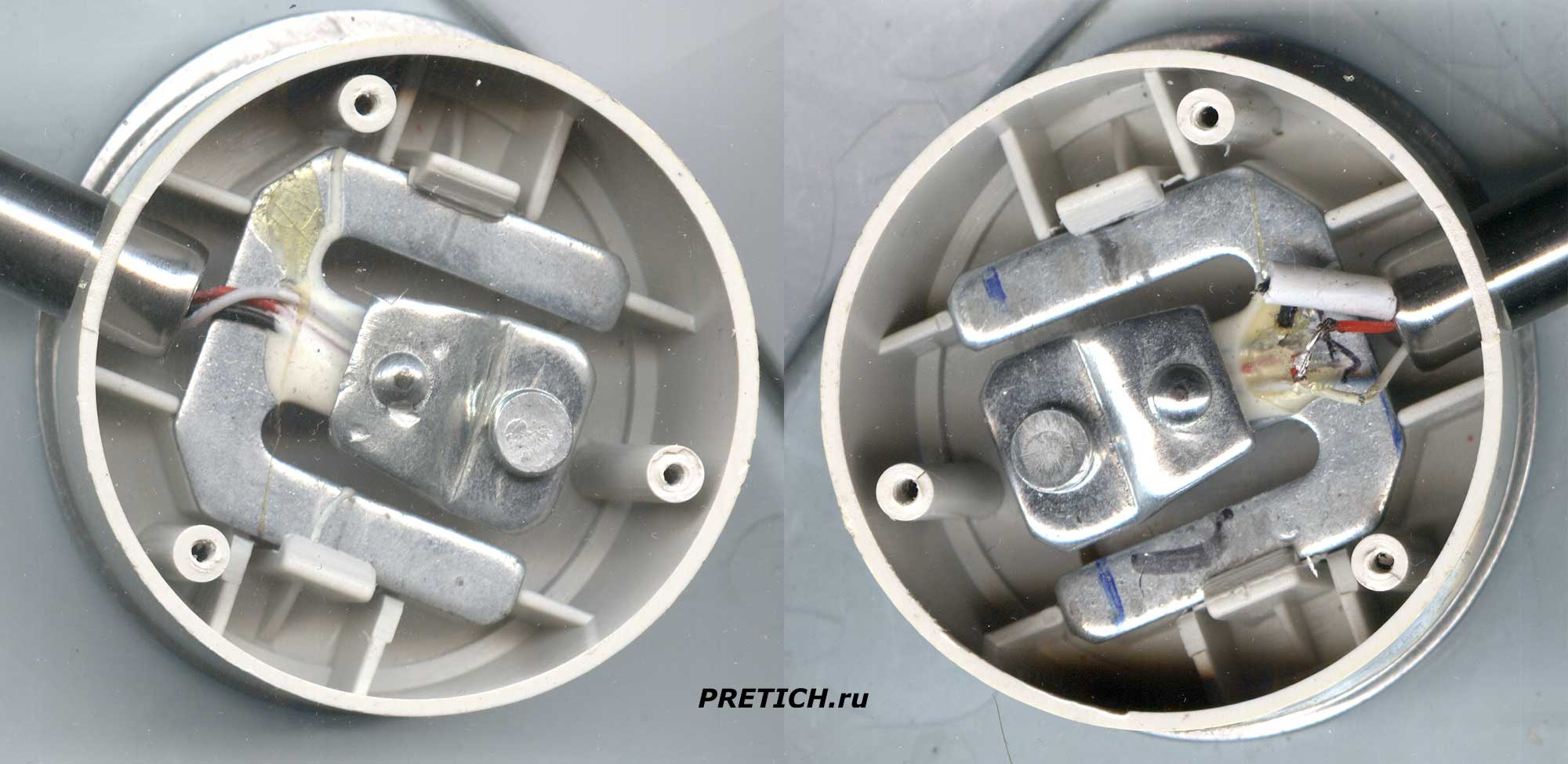

Вот два сенсора на отдельных ножках или опорах - это тензодатчики, реагирующие на малейшую деформацию стальной пластины. Справа тот датчик, провода к которому припаивали...

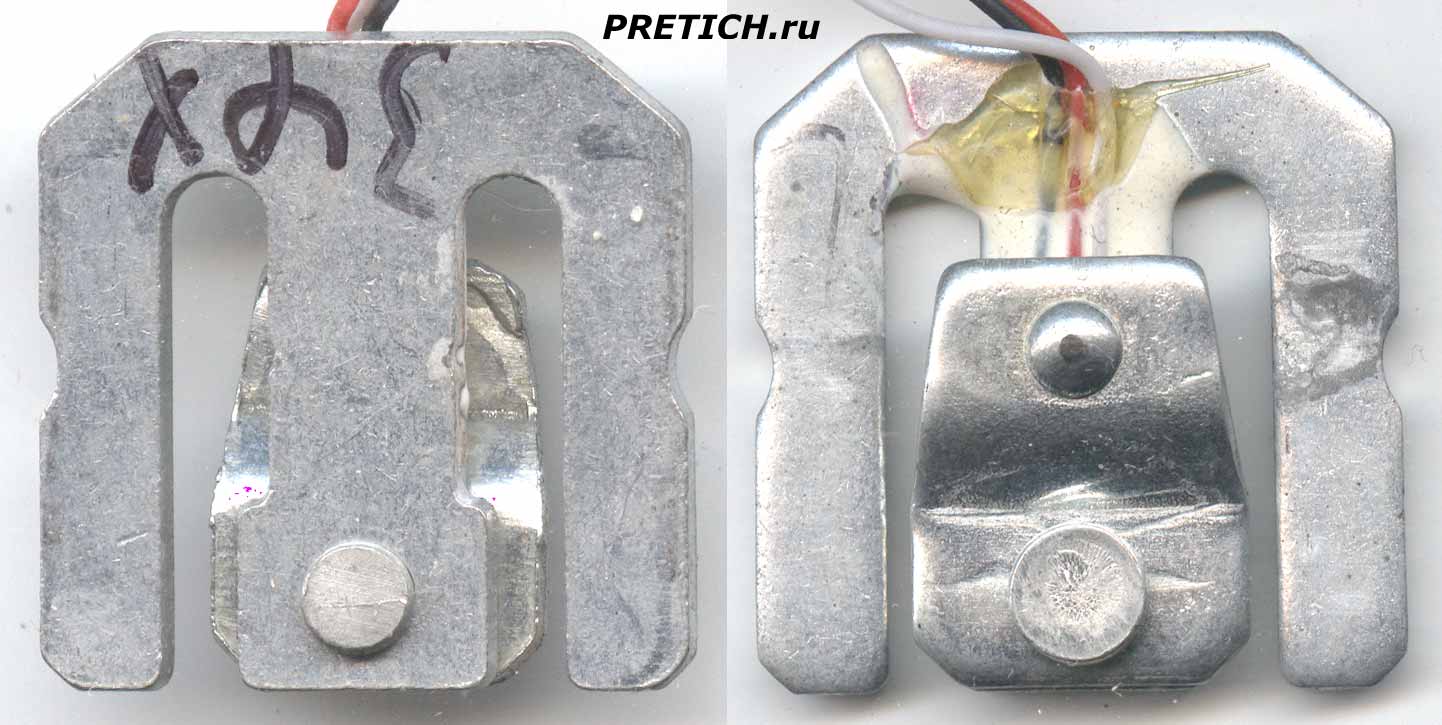

Вот такие датчики в "свободном" состоянии, с двух сторон...

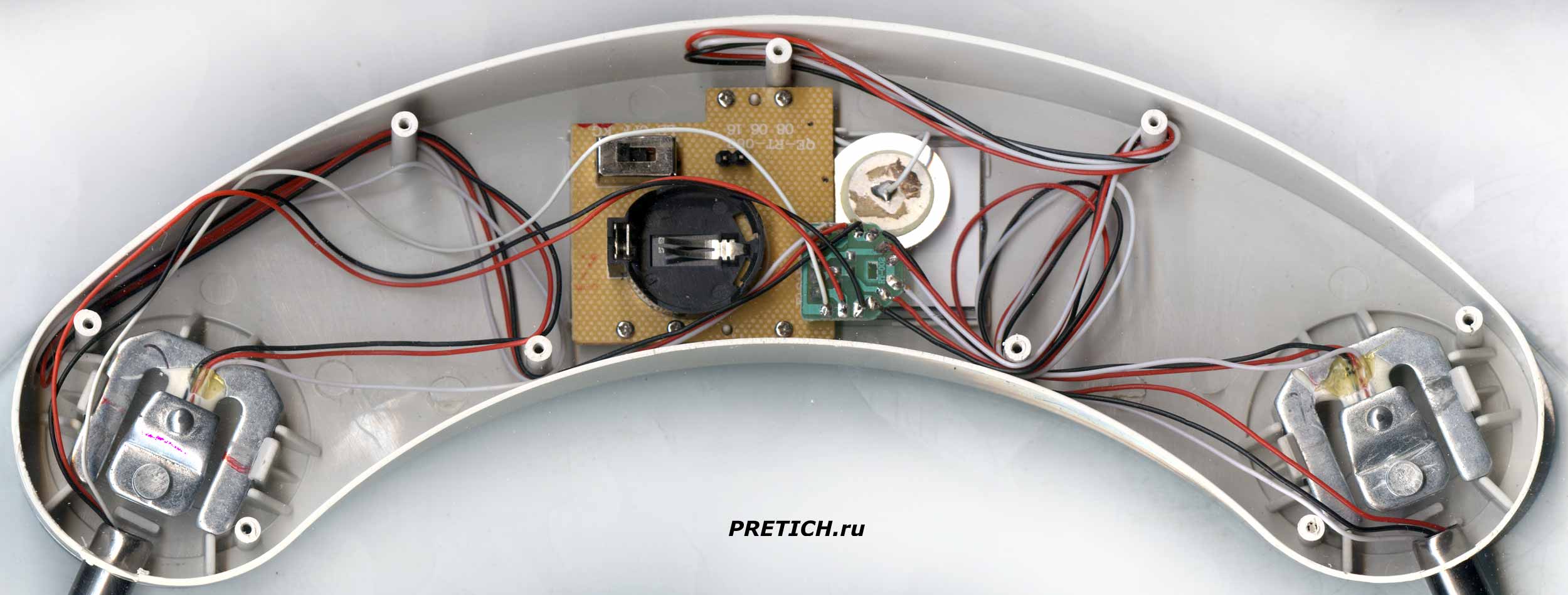

Это основной блок, и в нем мы видим еще два таких же датчика и плату электроники, под которой расположен ЖК-дисплей и еще есть пьезокерамический излучатель - он должен издавать какие-то звуки, но в инструкции об этом не сказано ни слова... И я не помню, чтобы он "пищал"...

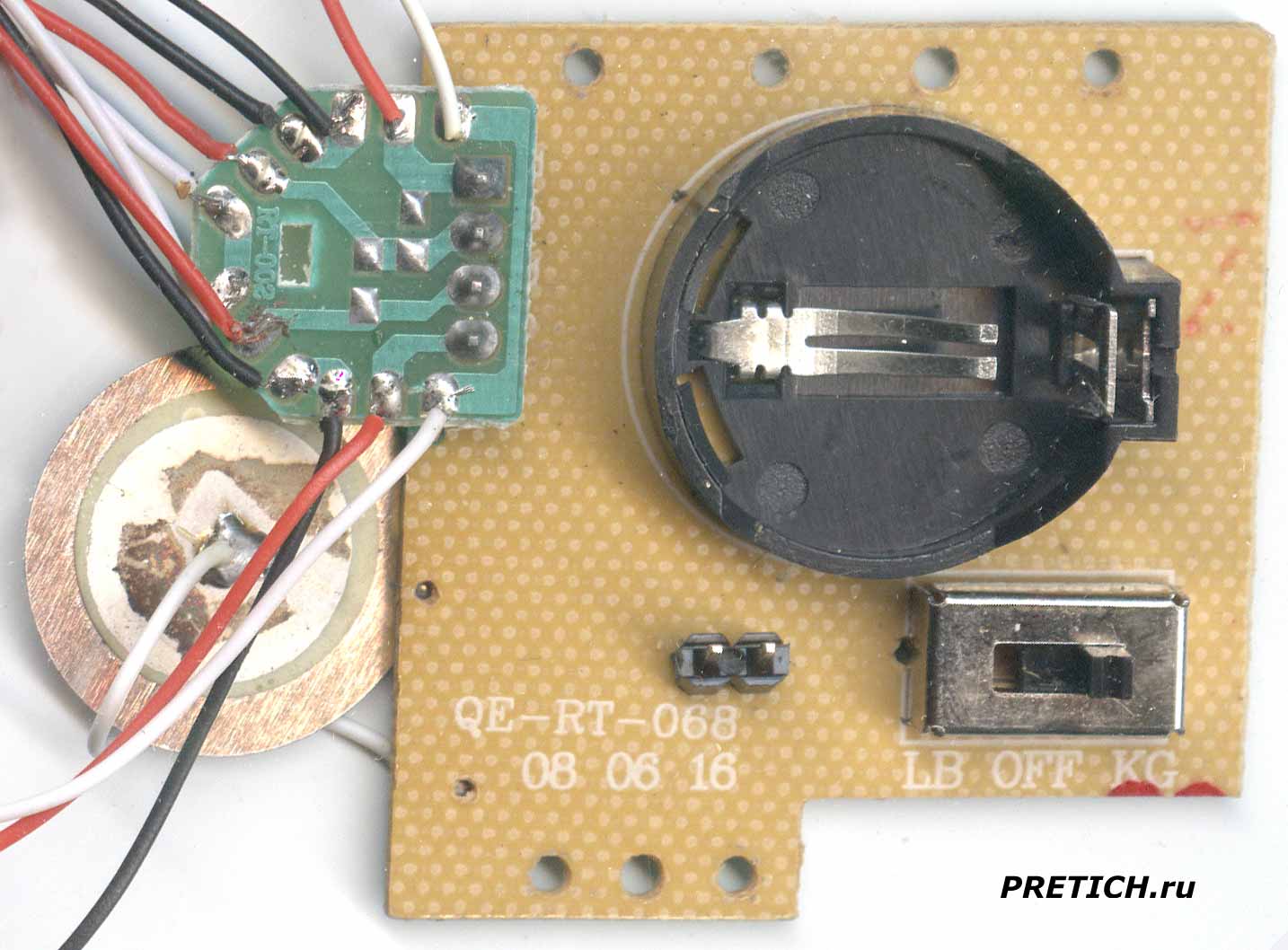

Плата электроники имеет маркировку QE-RT-068 08 06 16. Переключатель, гнездо для батарейки и два штырька - контакты для заводской прошивки или калибровки. Через такие же штырьки к плате припаяна еще одна маленькая плата с маркировкой RT-002. Все провода припаяны к этой плате, больше на ней ничего нет. Непонятно - зачем она вообще нужна, и почему эти провода нельзя было припаять сразу на основную плату?

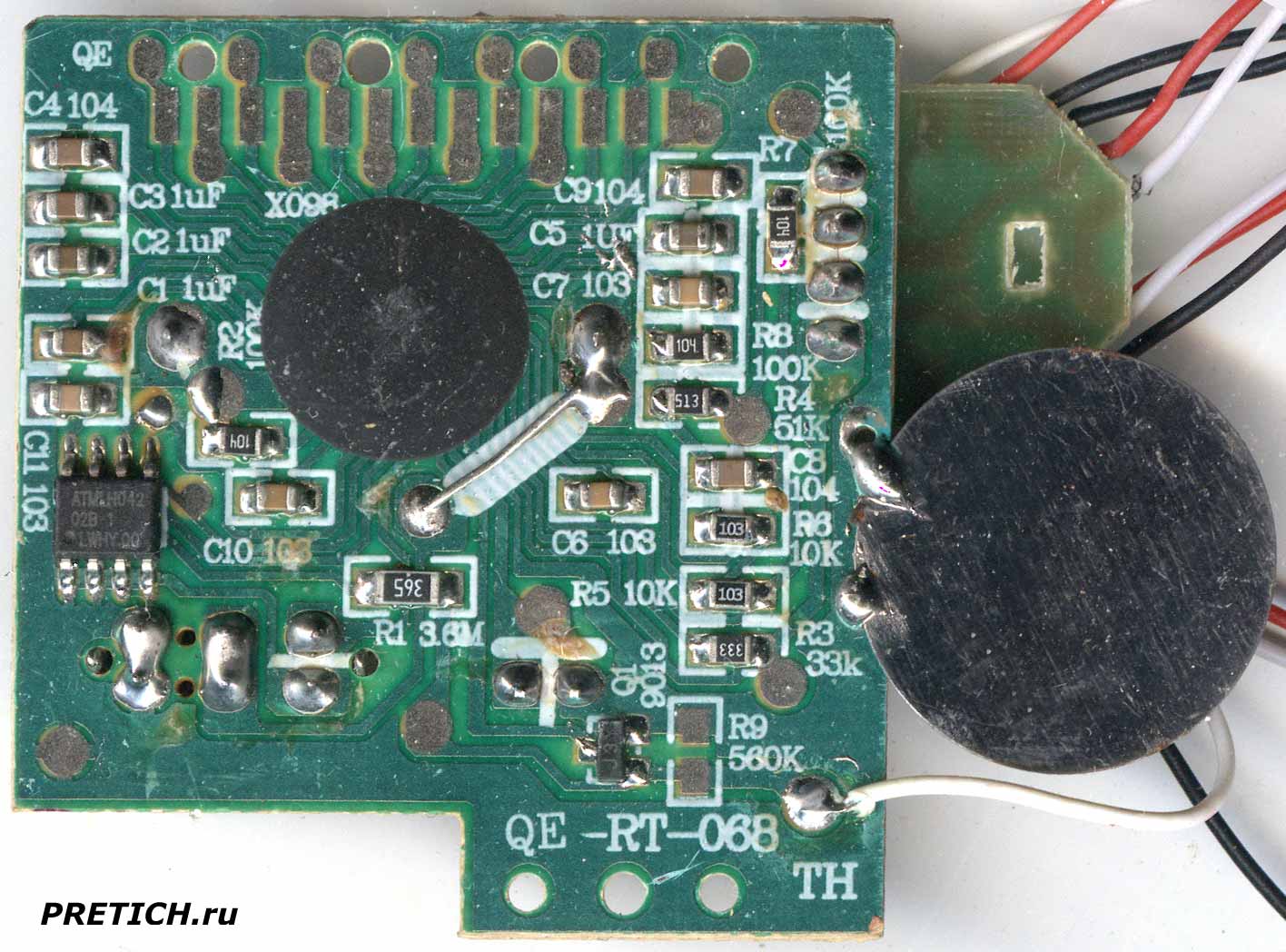

Переворачиваем плату и видим SMD-элементы... пьезокерамический излучатель припаян тоже к этой плате... Одна бескорпусная микросхема, залитая компаундом. И еще одна "восьминогая" микросхема ATMLHO42 02B 1 LWHY00 - это чип с прошивкой. Так же видим контактные площадки - они идут на ЖК-дисплей.

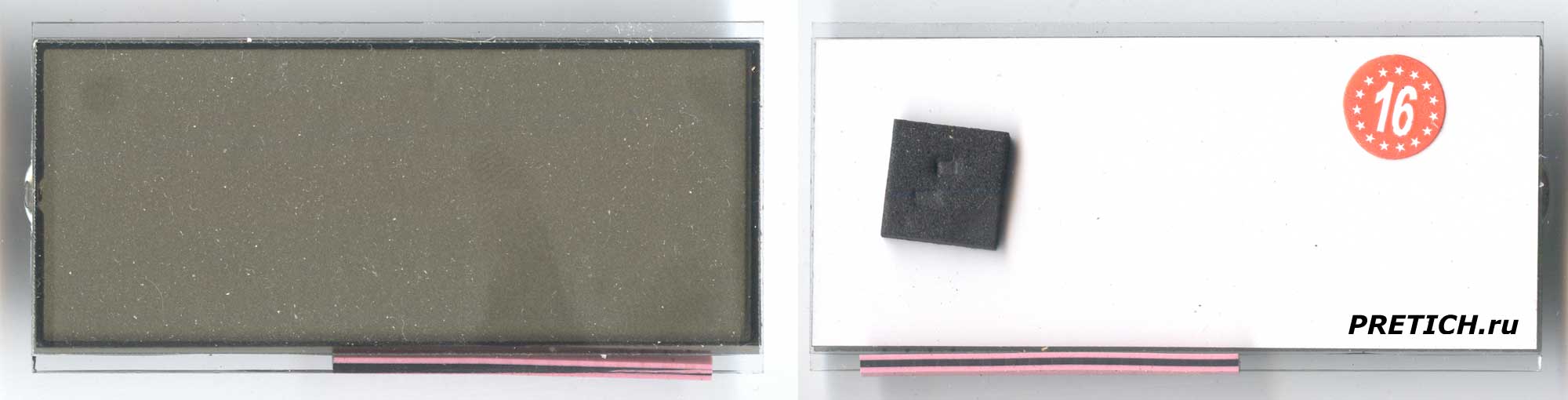

Это ЖК-дисплей. На нем круглая наклейка с цифрой 16. Затем квадратик пористой резины - через нее плата прижимает дисплей к корпусу. И полоска анизотропной резины с токопроводящими полосками. Лицевая сторона дисплея. Он стеклянный, склеенный, размеры: 63 на 29 мм. Диагональ 70 мм.

Окончание

На этом разборка закончена. Ремонт нецелесообразен. Эти весы отработали вдвое дольше расчетного срока службы. И это уже хорошо. В чем была причина поломки - я не знаю. Были ли там реально повреждены провода? Не знаю. Или просто распространенная проблема этих устройство - загрязнение и окисление контактных площадок, которые через анизотропную резину посылают сигналы на ЖК-дисплей?.. Скорее всего, именно так и есть.

В работе весы были неприхотливые, точность взвешивания конечно невысокая, но... в данном случае она и не обязательная. Ведь основные пользователи этих весов были женщины, озабоченные "излишним весом", ну а это такая область... одним словом, плюс-минус десять беляшей - не повредят!

Во Второй части статьи приведена Инструкция по эксплуатации

Михаил Дмитриенко, специально для PRETICH.ru

28.03.2024
