ZTE S183 обзор и разборка CDMA телефона

Мобильный CDMA телефон ZTE S183 описание с полной разборкой



Сегодня мы рассмотрим достаточно специфичный мобильный телефон, работающий в сотовой сети типа CDMA, использующий вместо SIM-карты, свой аналог R-UIM карту... Это аппарат 2006-2007 года производства.



+ Щелкайте по фото, чтобы увеличить!



Мне этот аппарат достался в таком вот виде - немного потрепанный и без аккумуляторной батареи. Использовать его смысла нет, и потому - обзор с полной разборкой!



Внешний осмотр телефона



Итак, это небольшой и легкий аппарат. Размеры 47 мм на 112 мм, толщина 13,5 мм. Вес с аккумулятором примерно 70 грамм. К сожалению, фотоаппарат меня подвел, и внешние снимки с разных сторон не удались... только снимки с помощью сканера. Но, в принципе, и этого достаточно.



Обзор ZTE S183 мобильный телефон стандарта CDMA 2007 года



Внешне - это обычный дешевый кнопочный телефон... мобилка-звонилка... Небольшой экран, над ним отверстие динамика, под экраном логотип производителя. Затем идут кнопки - накладка на средней кнопке, или навигационный джойстик - отвалилась и потерялась... Ну а все прочее - обычное и стандартное.

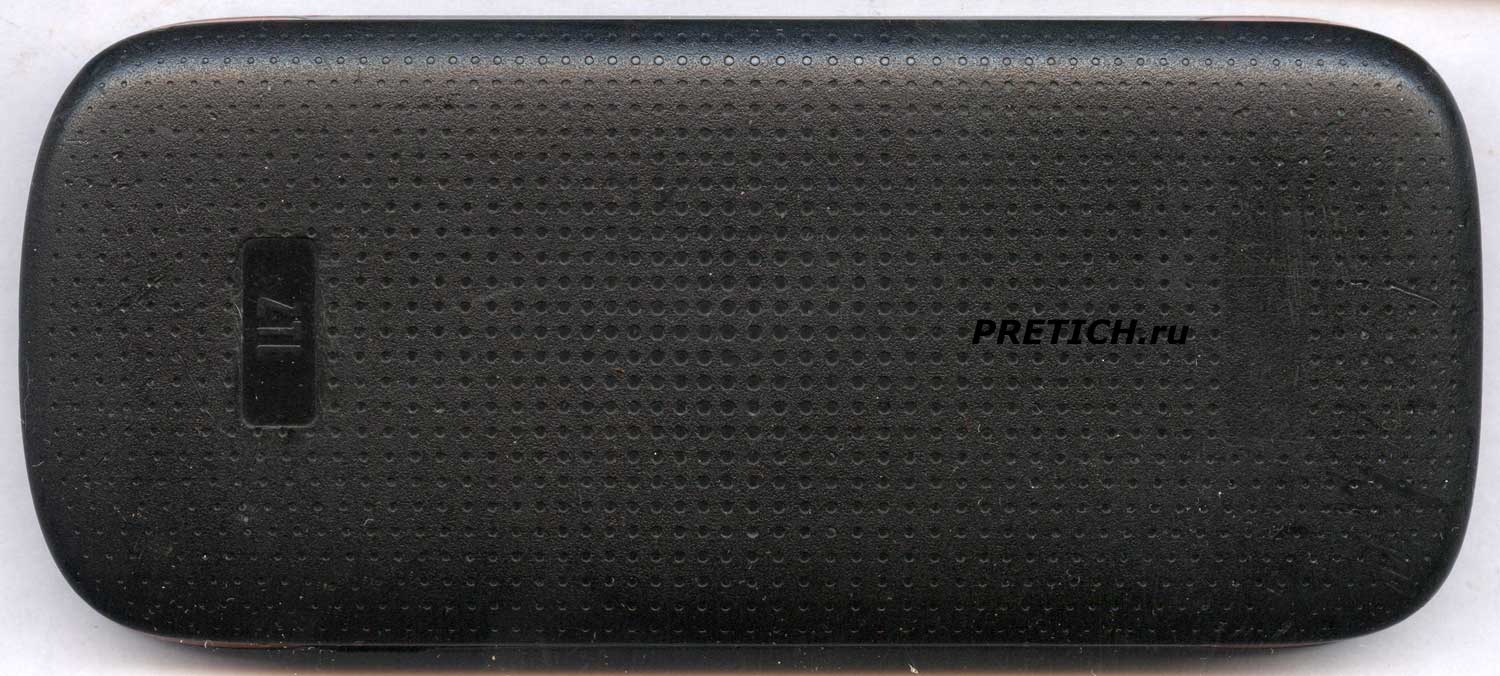

Описание мобильного телефона ZTE S183 тип сетей CDMA, все возможности



На обратной стороне ничего нет, текстурная поверхность и вновь логотип производителя... Задняя крышка полностью съемная.



Но прежде, опишем то, что на фото не получилось. С левого бока корпуса имеется разъем микро-USB, используется для зарядки АКБ. В нижней стороне есть один 3,5 мм разъем типа мини-Джек, для подключения наушников. Рядом прозрачная вставка - там "прячется" светодиод, который используется как фонарик.



Что там под крышкой?



Снимаем заднюю крышку - она как обычно держится на защелках... Пластмасса использована хорошая.

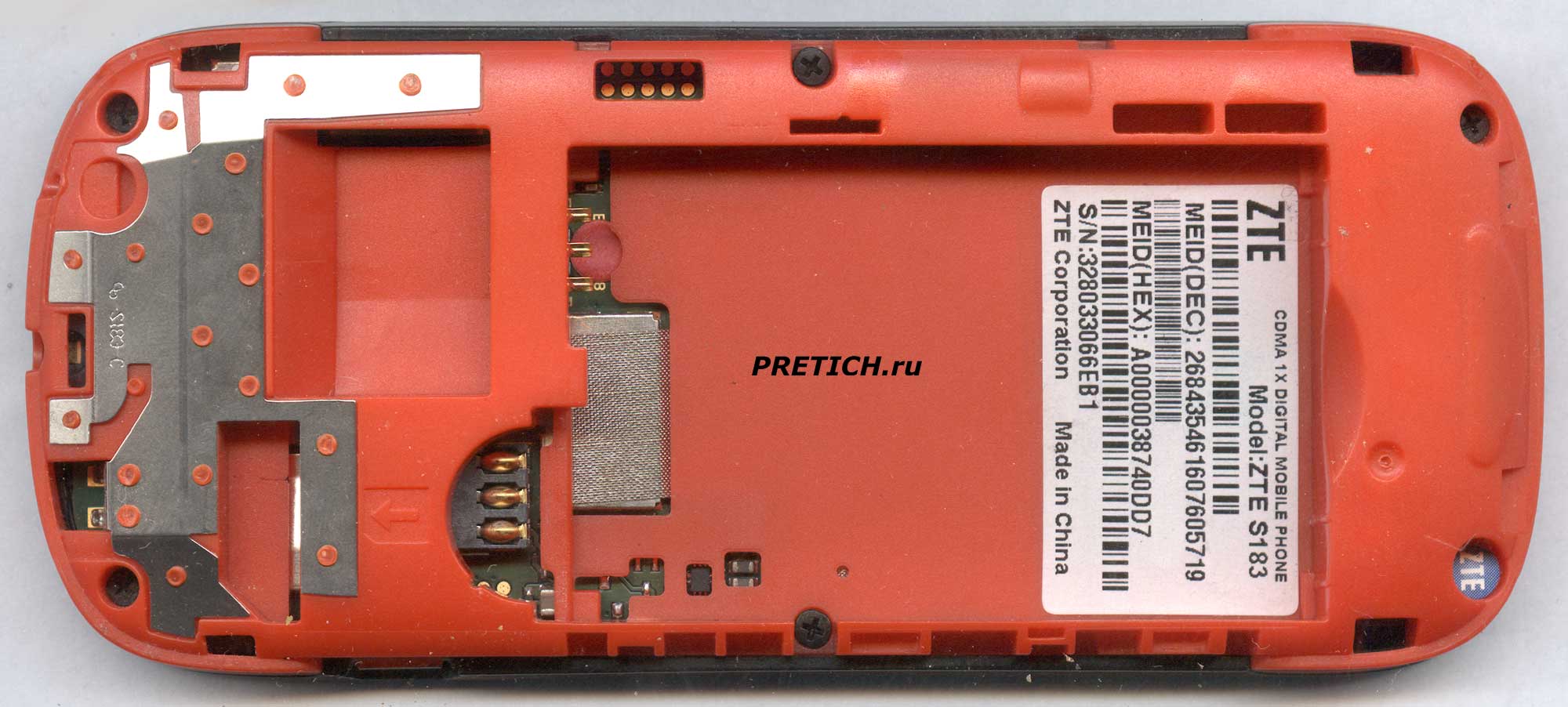

ZTE S183 полное описание мобильного телефона CDMA аккумулятор, карта



Внутри мы видим вот такую картину: пустой аккумуляторный отсек... Этикетка, здесь такое: ZTE CDMA 1X Digital Mobile Phone, модель S183... штрих-коды MEID(DEC) и MEID(HEX), серийный номер... Сделано в Китае. Три позолоченных подпружиненных контакта на батарею. Здесь используется литий-ионный аккумулятор на 1000 мАч. Он обеспечивает около 8 часов работы в режиме разговора и более двух недель в режиме ожидания (без подзарядки). Зарядка длится обычно 2-3 часа. Потом мы видим сбоку вырез с рядами круглых контактных площадок - это служебный момент, необходим для заводской прошивки аппарата. Слот под R-UIM-карту, примерно то же самое, что и СИМ-карта. Интересный момент, который не описан в инструкции пользователя: рядом со слотом под руимку, и в обрамлении металлической накладки (это антенна), есть прямоугольное углубление и тонкая щель сбоку... Только после разборку обратил внимание - там есть какой-то разъем... И это разъем под карту памяти microSD, как узнал - максимально поддерживаемый объем 16 Гб. Почему в User Manual об этом ничего не сказано? Не известно...



Разборка ZTE S183



Для разборки нам надо выкрутить 8 маленьких шурупов, один заклеен гарантийным стикером. Затем будут еще несколько защелок...

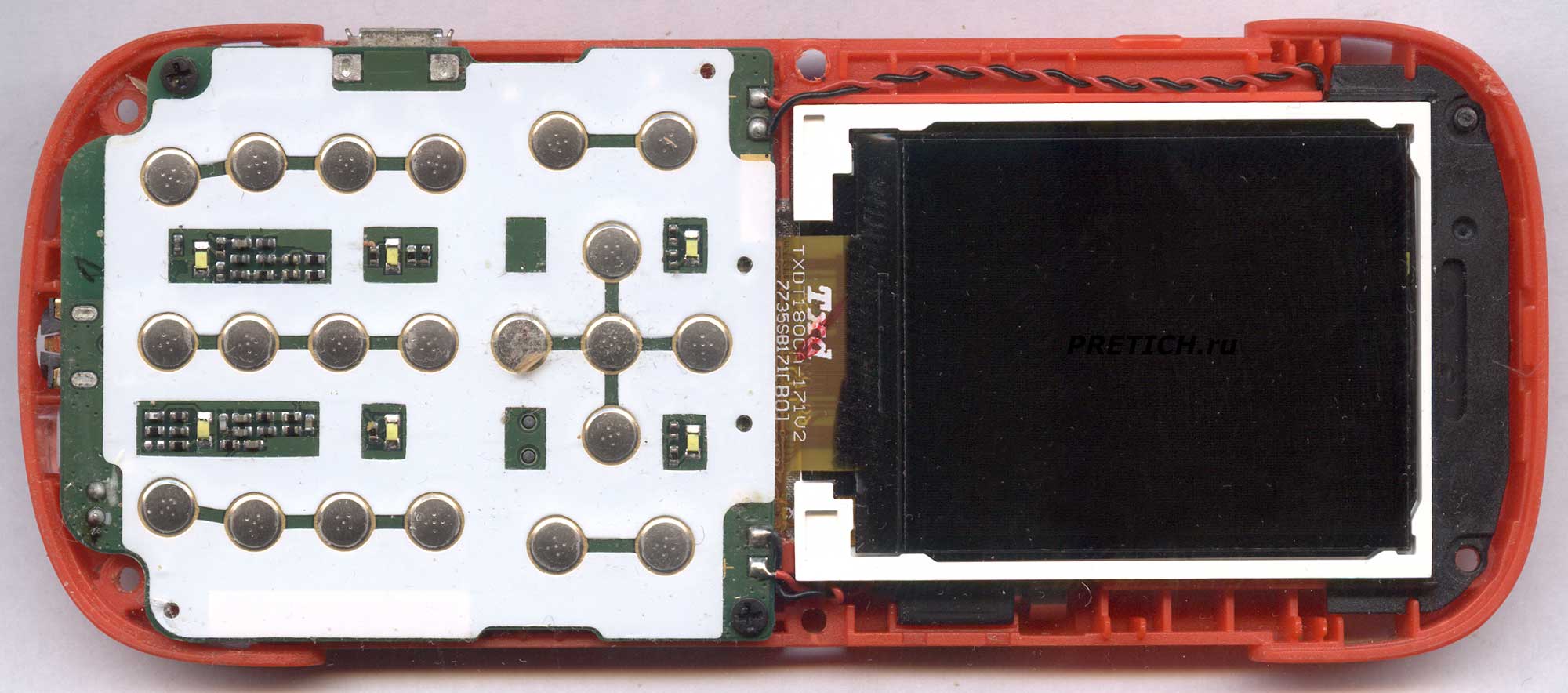

ZTE S183 телефон CDMA разборка кнопки и экран, замена клавиатуры



И вот передняя часть корпуса (именно она), освобождается и убирается. Так сделано исключительно ради удобства - чтобы можно было легко менять кнопки клавиатуры. Внутри мы видим вот такую простенькую картину: ЖК-экран и плату электроники, с матрицей кнопок.

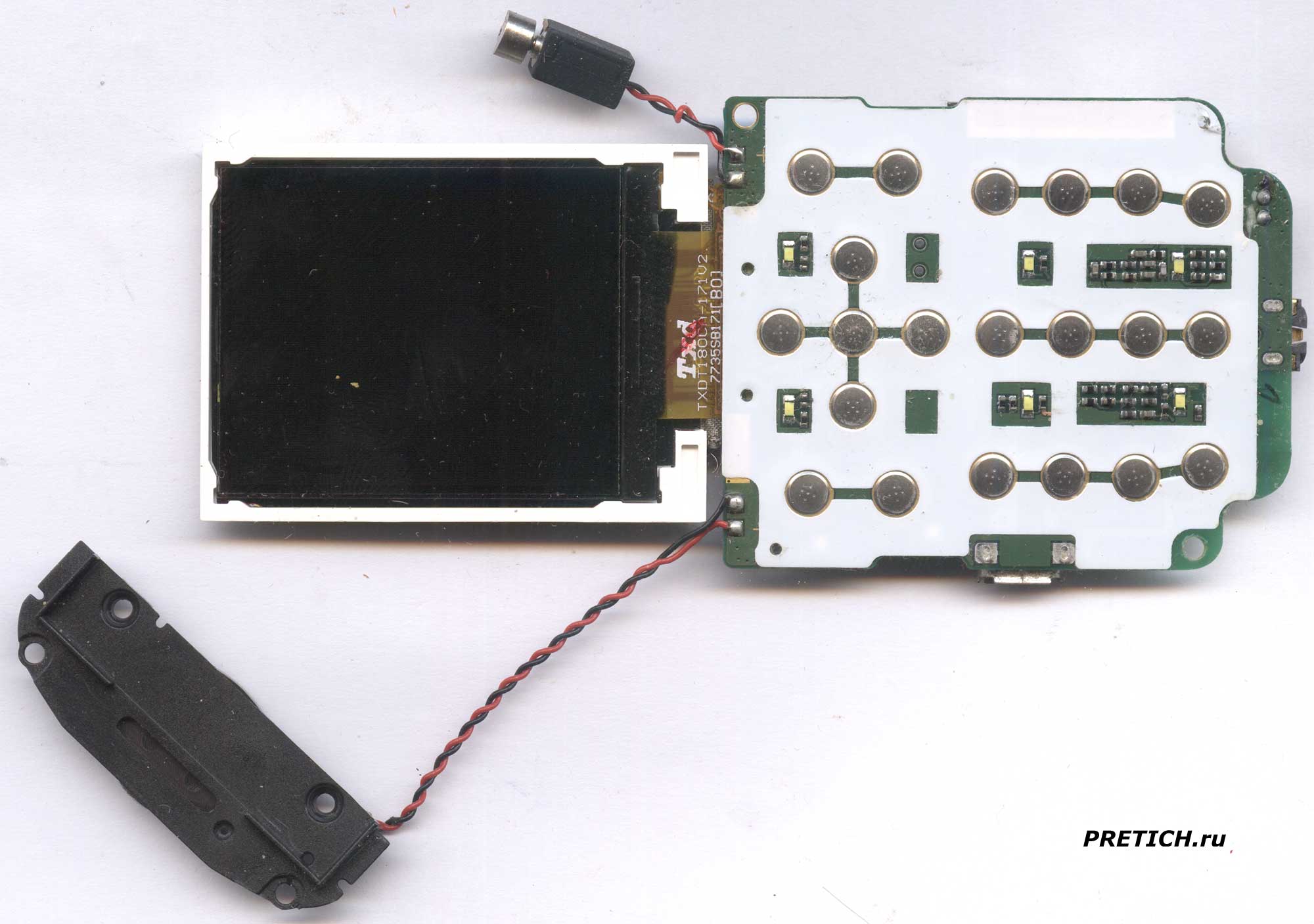

CDMA телефон ZTE S183 полная разборка плата и все элементы



Выкручиваем еще два шурупа, которые держат плату электроники, и извлекаем все содержимое. И оно дополняется еще двумя элементами: двигатель с эксцентриком - вибровызов, и пластмассовый элемент - акустическое оформление динамика.

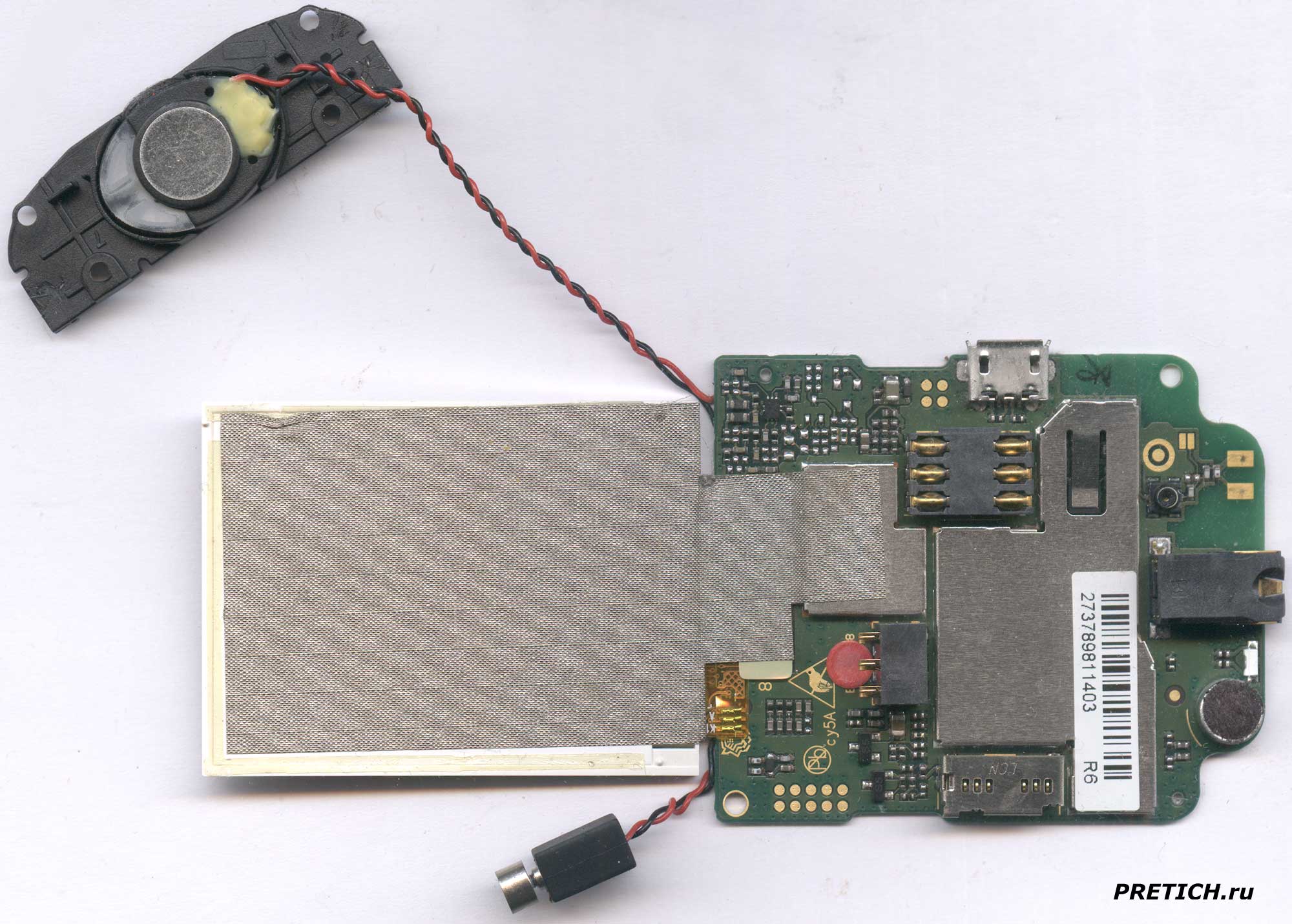

Разборка и ремонт телефона ZTE S183 стандарта CDMA как устроен



Вот все это с обратной стороны. Все просто, но аккуратно. Продолжаем разборку. Освобождаем системную плату, шлейф экрана припаян к плате - отрываем его, так же отрываем провода динамика и вибровызова. удаляем металлические экраны с платы - они мешают обзору.

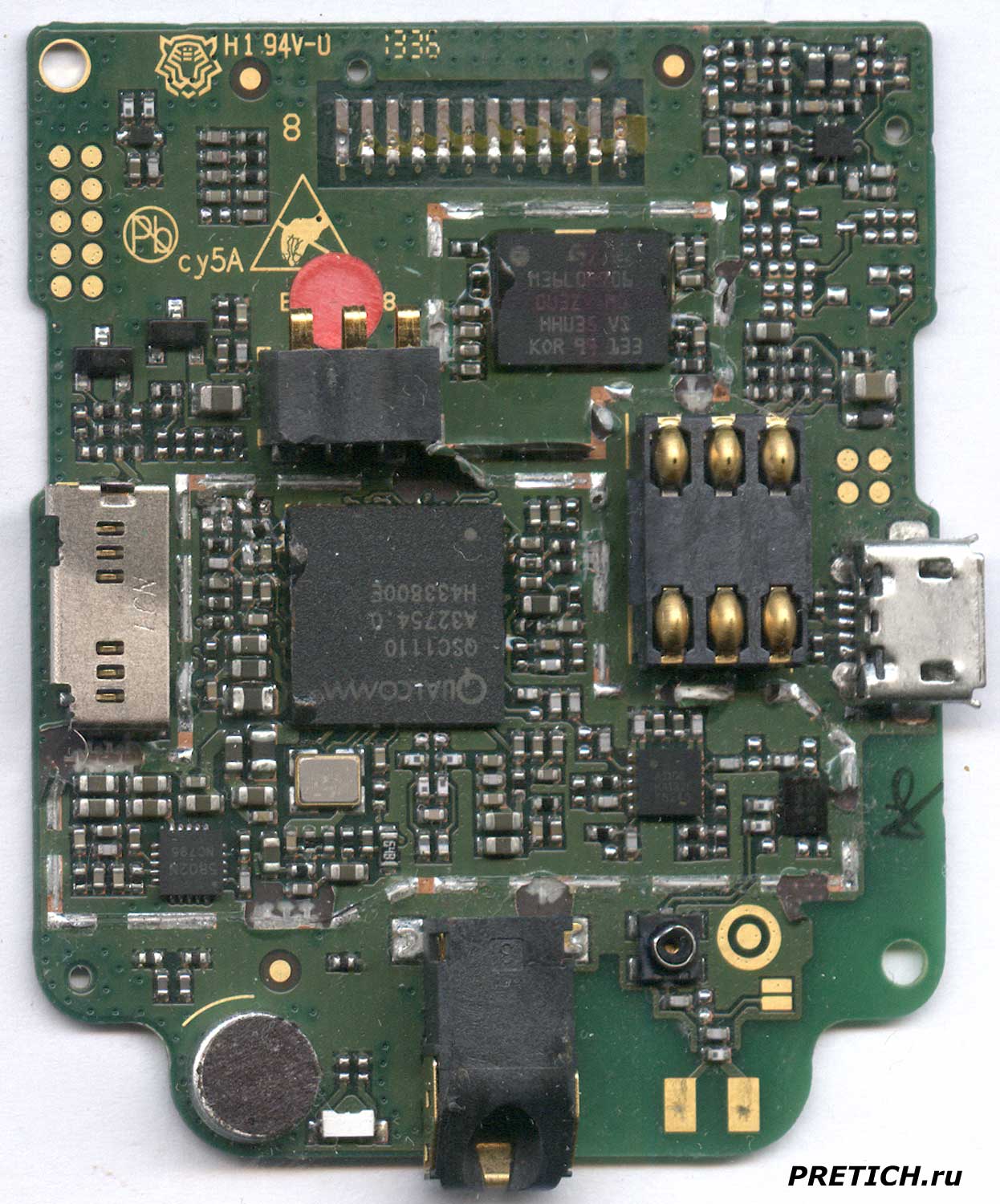

Qualcomm QSC1110 процессор в телефоне ZTE S183 CDMA схема



И вот плата, на ней неведомый мне логотип, написано H1 94V-0 cy5A - зачеркнут значок плюмбума, дескать, свинец не используется... значок, нельзя хватать руками - опасность статического электричества! Зачем-то красный бумажный кружок на липучке закрывает UL-код, который E327208 и этот код принадлежит китайской компании Tigerbuilder Microcircuit Co, Ltd, производителю "голых" печатных плат... впрочем, они делают и полностью готовые платы, со всеми компонентами на них. И логотип на плате - принадлежит им же. Плата основана на процессоре Qualcomm QSC1110 A32754.0 H433800E (такая полная на нем маркировка). Чип с логотипом STMicroelectronics и маркировкой 36L0R706 OU3ZS MO HHU35 VS KOR 99 133 (тоже полная маркировка) - это флэш-память. Далее идут микросхемы SMD-формата... Чип 5802N - это радиотюнер (радиоприемник FM диапазона). Микросхема с такой маркировкой - A1106 KA1326 I8245 - и это вероятно контроллер зарядки АКБ. Еще какая-то непонятна SMD-фигня WG SOO... Еще такой крохотный чип 471 7E, в правом верхнем углу (на фото)... На плате мы видим группу из трех контактов - на аккумулятор. Потом группу из шести контактов - на R-UIM карту. Рядом микро USB. С противоположной стороны - именно тот слот под карту памяти, о котором умалчивают... В самом низу микрофон и разъем мини-Джек, между ними светодиод (фонарика). Две контактные площадки для антенны, не забыли и отдельный разъем для возможной внешней антенны... вот нафига он нужен - никто не знает! Но он всегда есть!

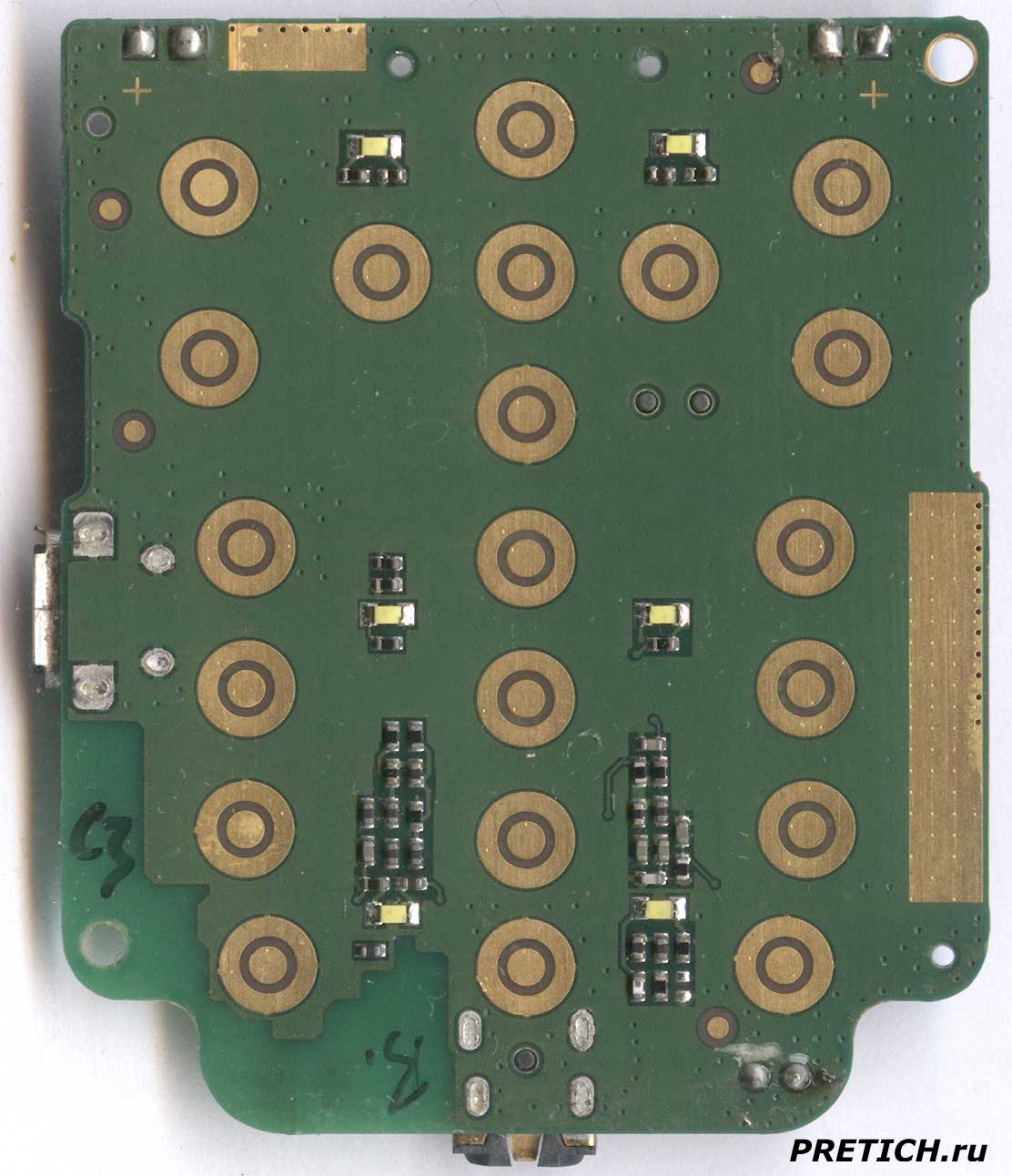

ZTE S183 системная плата телефона CDMA схема и ремонт, характеристики



Обратная сторона системной платы - матрицу кнопок я убрал. Здесь контактные площадки и SMD-светодиоды подсветки клавиатуры... Сверху видим места, где были припаяны динамик и двигатель - полярность указана.



Экран телефона

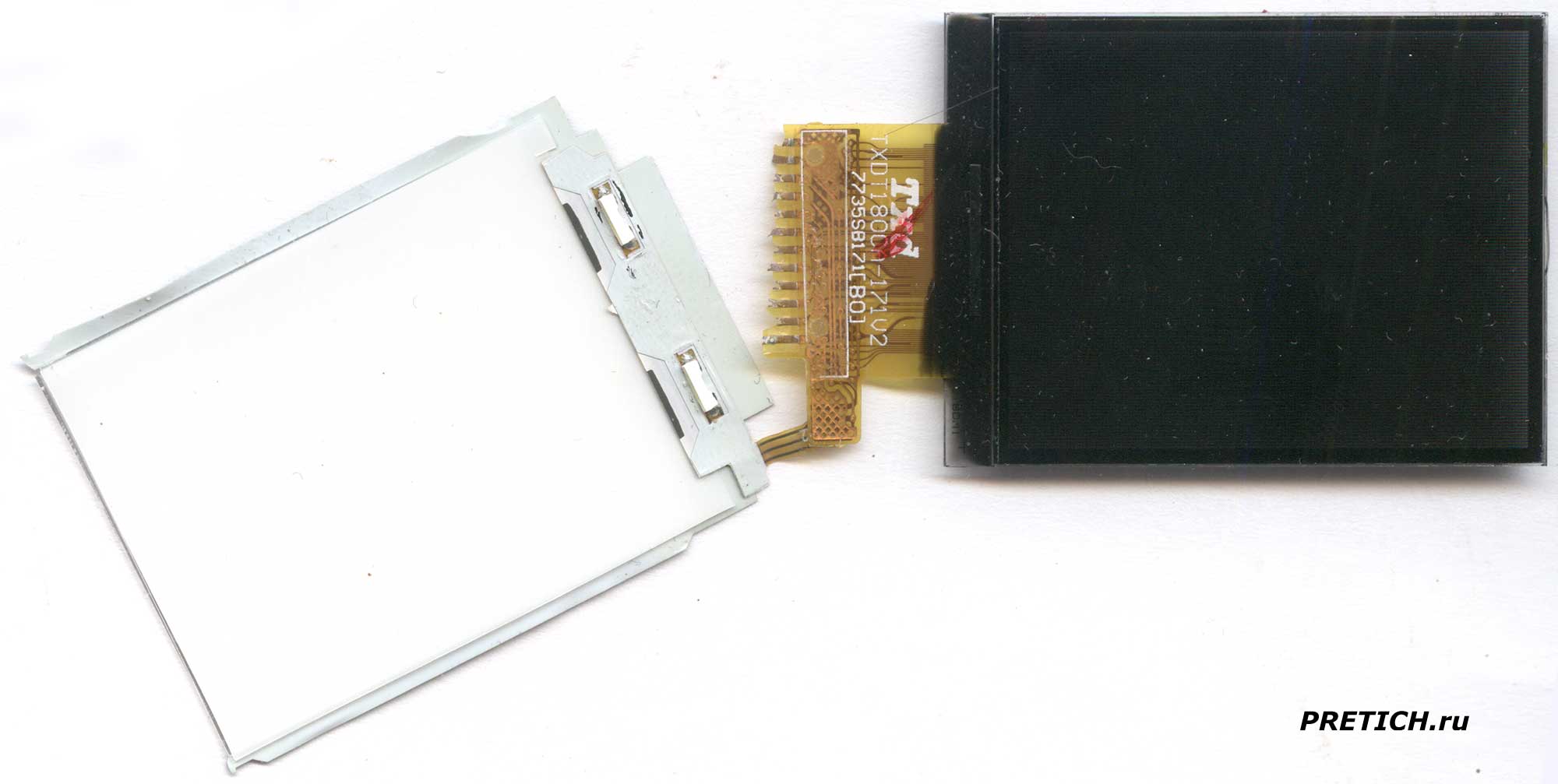

TXD20130929 экран ZTE S183 мобильного телефона CDMA как менять



Экран обычный, я его тоже разобрал, заодно. На его тыльной стороне была маркировка: TXD20130929 B16S BKT180C-B171 P 13/08/06... А вот на шлейфе иная маркировка: TXDT180CA-171V2 7735SB171[B0]... Видим два светодиода. Это цветной TFT-экран, 65 тысяч цветов, с диагональю 1,8 дюйма, 128 х 160 пикселей и соотношением сторон 5:4.

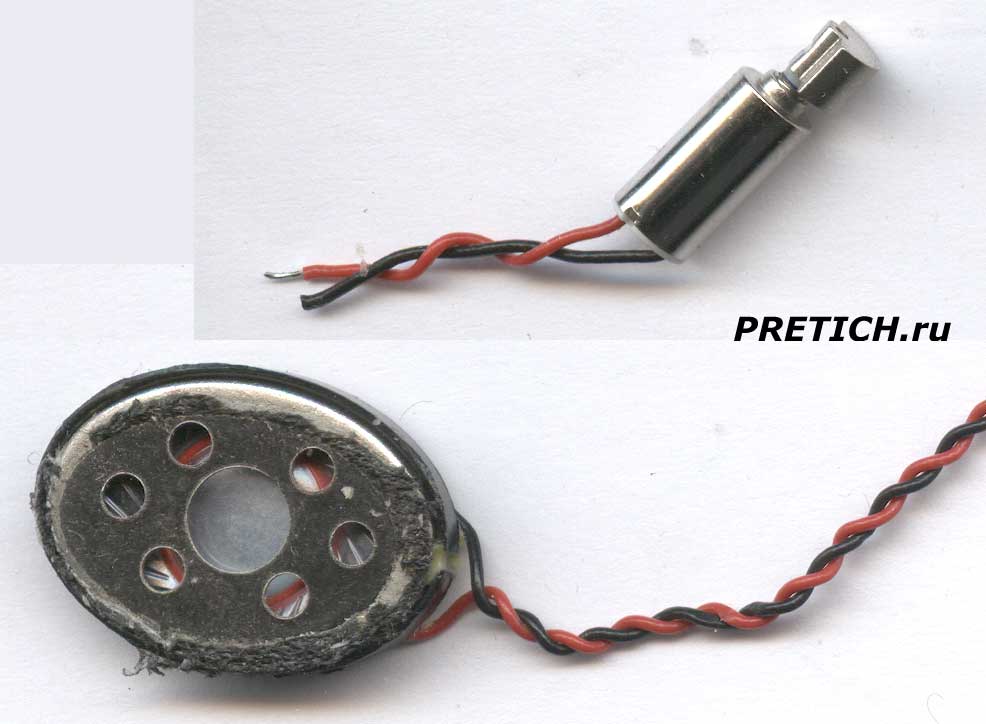

ZTE S183 динамик и виброзвонок в CDMA-телефоне, полная разборка



Ну и под конец - динамик, овальной формы 17 мм в длину, магнитная система не экранированная. Динамик довольно голосистый. Двигатель с эксцентриком изначально был затянут резиной, а под ней - компактный и эффективный.



Техническая информация



Так как аккумулятора на этот аппарат у меня не было, и тратится на него - глупость, а официальное руководство на него - скудное, то технические данные разбросаны в интернете и зачастую они ошибочны или вообще отсутствуют. Но вот такие данные на телефон ZTE S183 есть, из того, что ранее не упоминал:



- Телефонная книга на 500 записей

- Поддержка WAP

- FM радиоприемник

- Функция диктофона

- Воспроизведение MP3

- Установлена одна игра Cluster Fruits



Данный аппарат был распространен в бедных и развивающихся странах, почему-то был весьма популярен на Украине. Да и сейчас он присутствует в продаже, по цене около 30 долларов США.



На этом собственно все, разбирать в нем больше нечего и описывать тоже.





Михаил Дмитриенко, специально для PRETICH.ru

15.01.2024
