Статьи » Аудио, видео, фото, радио » Ohm CL-1T обзор потолочной акустики
Ohm CL-1T обзор потолочной акустики

Описание потолочных встраиваемых колонок Ohm CL-1T



Как известно, хороший звук - это большая позитивная составляющая любого мероприятия или заведения. Сегодня это охватило все сферы нашей жизни: школы и супермаркеты, кафе и рестораны, кинотеатры и государственные учреждения... и многое другое.



+ Щелкайте по фото, чтобы увеличить!



Часть фото не получилась, увы... так что описываю то, что есть. А это опыт работы с ними.



Потолочная акустика



Сегодня мы рассмотрим такое звуковое решение, как потолочная акустика. Это акустические системы, встраиваемые в потолок. Они служат для музыкального оформления, например, торговых или выставочных залов. Для рекламных объявлений или - внимание - для объявлений чрезвычайного характера, например - тревоги. Это важнейшая составляющая систем безопасности - средства оповещения.



Английский производитель, компания OHM известен своей продукцией в области качественного звука, они выпускают, в том числе и потолочную акустику.



Описание потолочной акустики Ohm CL-1T на 20W



Колонки Ohm CL-1T это акустическая система пассивного типа, встраиваемая. Акустическое оформление - закрытый ящик. Видим 100 вольтовый понижающий трансформатор. К нему идут четыре провода: черный, белый, красный и зеленый. Динамик смонтирован на пластмассовом основании. Пластмасса относительно толстая и прочная.


Что такое потолочные акустические системы? Как их ставить?



Динамик в Ohm CL-1T стандартного типа - 5-дюймовый, коаксиальный, электродинамический, круглый, корзина стальная, штампованная (сталь 0,7 мм). Магнитная цепь не экранированная. Использован тороидальный ферритовый магнит (кольцевой). На торце есть этикетка: здесь мы видим логотип Ohm и название модели CL-1T.



Rated Power: 20W/100V

RED ... 5W

GREEN ... 10W

WHITE ... 20W

BLACK ... COM



Ну и два значка: RoHS и CE... Под эту этикетку уходят два провода - в центре торцевого фланца есть отверстие, сквозное через керн. Головка коаксиальная - это означает, что помимо основного "большого" динамика, который воспроизводит низкие и средние частоты, по оси установлен еще один - маленький высокочастотный динамик (ВЧ твитер). Разделение частот осуществляется самым простым способом - с помощью конденсатора. Итого, получается - эта акустическая система двухполосная...



Ohm CL-1T обзор и характеристики встраиваемых потолочных

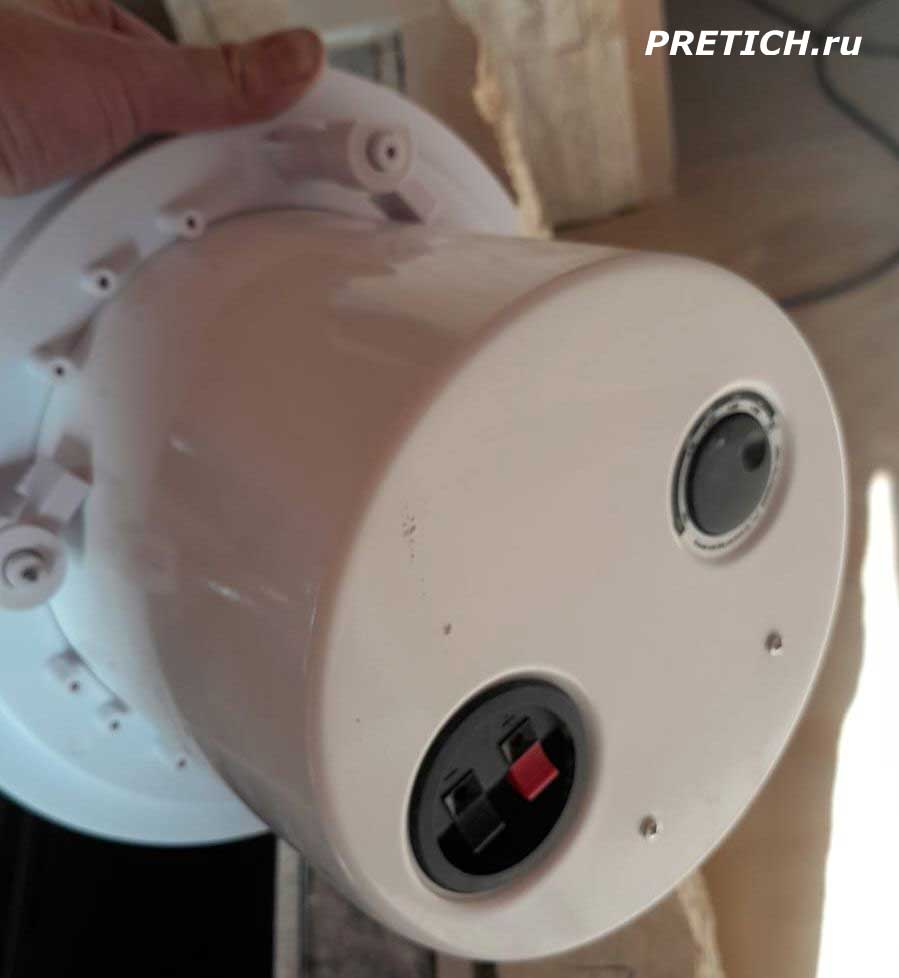

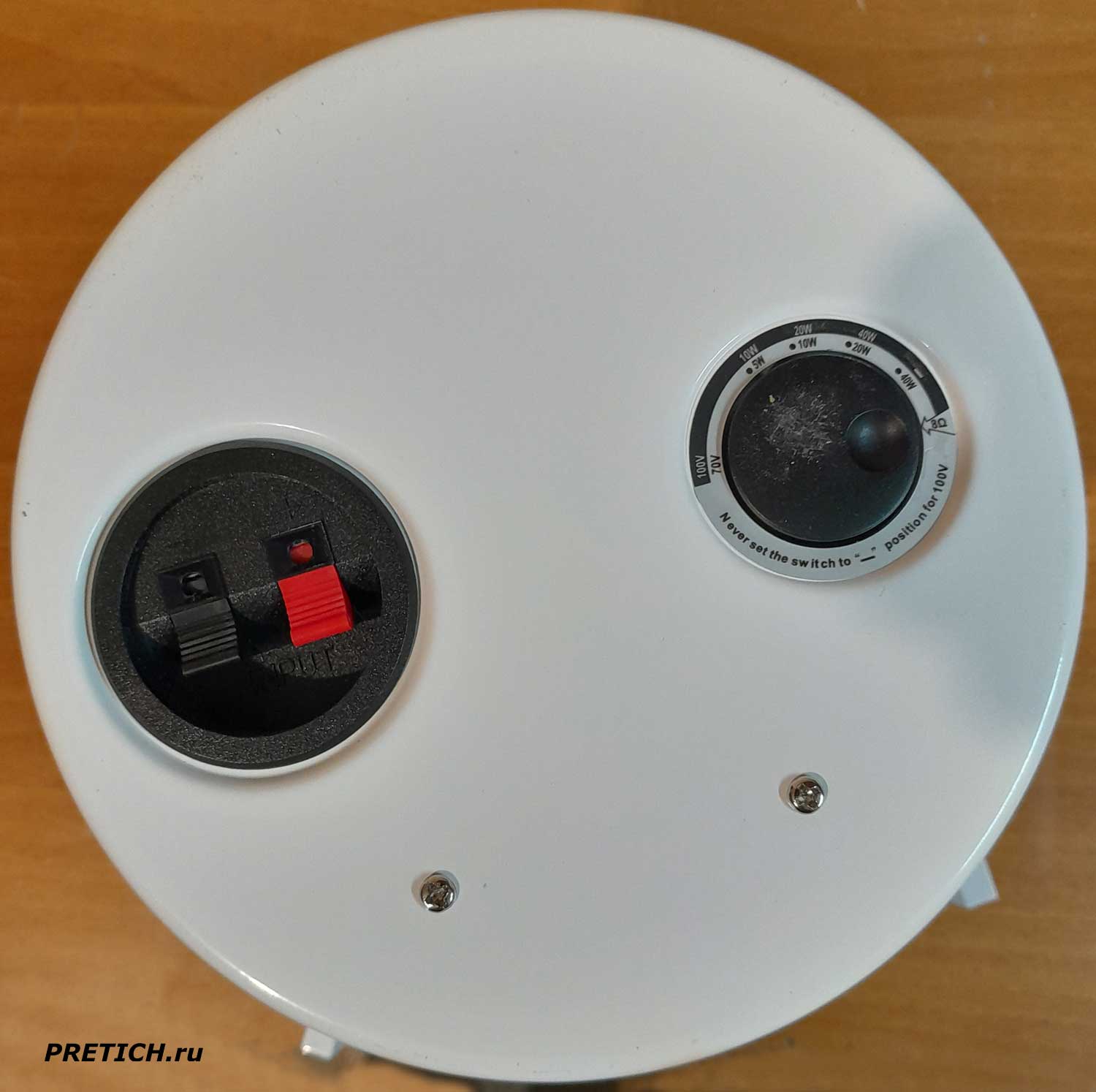

Это корпус самой АС - сделано, как и передняя часть корпуса, из прочного АВС-пластика. На торце колодка с двумя зажимными (пружинными) клеммами красного и черного цвета (согласно полярности подключения).



Характеристики Ohm CL-1T



Кратко остановимся на характеристиках этой акустической системы, но надо сказать - разные источники и официальные данные с сайта-производителя имеют отличия, к тому же присутствует путаница. Например, официально не сказано ни слова об ВЧ-динамике, но он присутствует и на фото и в простеньком чертежике... и в характеристиках сказано о кроссовере, но одновременно сказано - "1 x 5” Low Frequency Driver"... вот и понимай их как хочешь! Если динамик один - на кой хрен нужен разделительный фильтр он же кроссовер? Если динамик низкочастотный, то что воспроизводит высокие частоты? Ну, об этом поговорим в заключительной части статьи.



- НЧ / СЧ динамик - 133 мм в диаметре или 5"

- ВЧ динамик - 25,4 мм или 1"

- Импеданс 8 Ом/100 В/70 В

- Выходная мощность (RMS) 20 Вт (непрерывная)

- Максимальная пиковая мощность (RMS) 80 Вт (в течении 10 мс)

- Чувствительность 2,83V/1 м - 91 дБ

- Уровень звукового давления (SPL) - 97 дБ (пиковое 103 дБ)

- Частотная характеристика ±3 дБ 100 Гц – 20 кГц (по другим данным 80-20 000 Гц)

- Дисперсия 140°

- Кроссовер Пассивный, срез 4 кГц

- Диаметр выреза отверстия в потолке - 170 мм

- Толщина потолка 10-35 мм

- Рекомендуемые акустические кабели с сечением жилы 1-1,5 мм2 (по другим данным 2,5-4 мм2)



Следует обратить внимание на выходную долговременную мощность - она указана по нормам RMS, а это значит, что там примерно 15-16 реальных ватт (честных или советских, как говорят в народе), а то и меньше.



Обновление:



Вот подоспели и новые фотографии Ohm CL-1T, на которых видно все более подробно.



Решетку и пластмассовый корпус, на котором закреплен динамик, пришлось перекрашивать и потому все разобрали.



Ohm CL-1T коаксиальный 6 дюймовый динамик полное описание

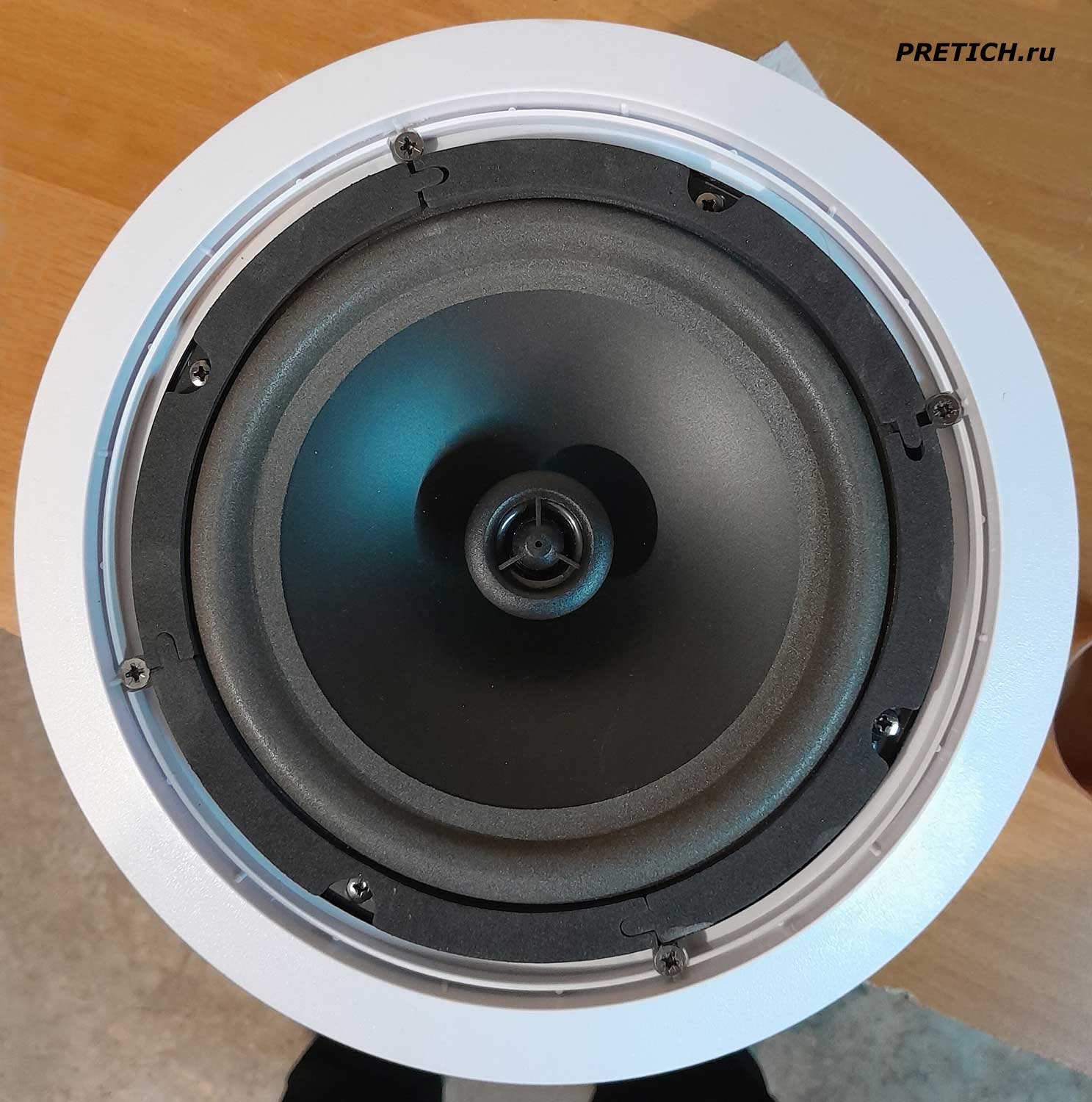

Вот такой Динамик в потолочных колонках Ohm CL-1T - сам динамик безымянный...

Ohm CL-1T какой динамик установлен в этой акустической системе?



Это динамик с двух сторон.



Днамическая головка громкоговорителя Ohm CL-1T полное описание



А это без этикетки...



Ohm CL-1T коаксиальный динамик ВЧ-твитер по центру НЧ-головки



Ohm CL-1T разделительный фильтр в виде конденсатора на колонках



А это ВЧ динамик - обычный, купольного типа. И конденсатор в качестве разделительного фильтра.



Ohm CL-1T закрытое акустическое оформление потолочной акустики



А это то самое "ведро", корпус акустической системы - изнутри. Видим, что внутри есть кусок синтепона и какие-то элементы.



Ohm CL-1T полная разборка потолочной акустической системы



Это трансформатор, плата с маркировкой K-02 v2.0 (10030010039) - в эту плату впаян пружинный клеммник. И еще регулятор - переключение входного сопротивления.



Ohm CL-1T акустика Ceiling-6 полное описание, регулятор импеданса



низкочастотный динамик Ohm CL-1T или Ceiling-6 потолочники



Корпус акустической системы Ohm CL-1T или Ceiling-6

Ohm CL-1T как установить и настроить колонки Ceiling-6



Установка Ohm CL-1T



Здесь надо сразу сказать, производитель по желанию заказчика комплектует эти АС пластмассовым корпусом (для закрытого оформления). Но эти колонки можно ставить и в открытом варианте, ведь иногда иначе не получается, как на фото ниже... Двойной потолок из гипсокартона и за ним трубы коммуникаций...



Как правильно выбрать и установить потолочные АС

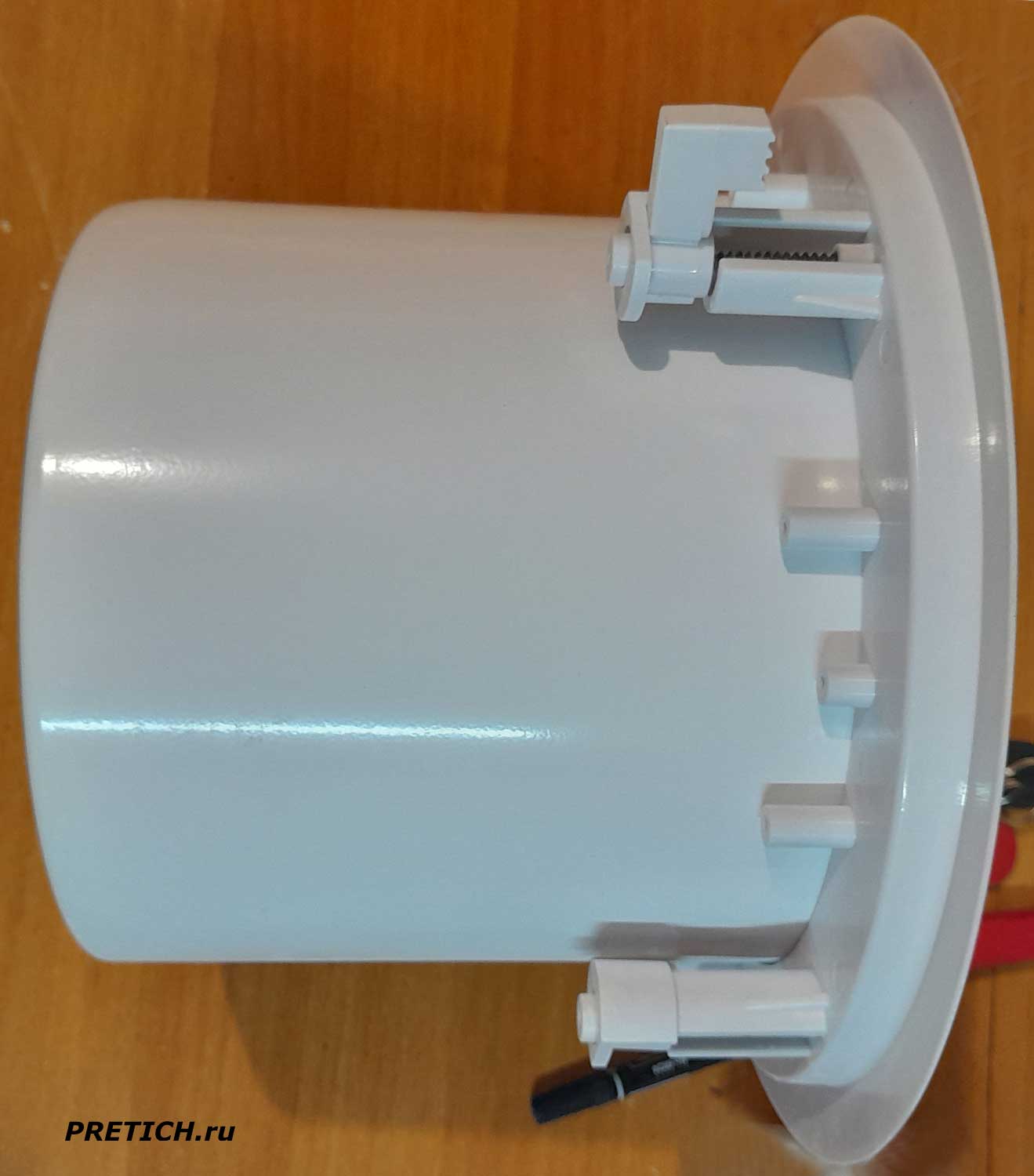

Установка сравнительно простая, все есть в инструкции. Для начала снимается защитно-декративная решетка на динамике. Её, кстати, можно окрасить в соответствии с вашими вкусами и требованиями интерьера (как и внешнее кольцо). Вырезается отверстие в потолке... Подсоединяются провода. АС вставляется в отверстие и отверткой начинаем закручивать прижимные Г-образные фиксаторы, они разворачиваются и притягиваются к потолку с той стороны. Затем вставляется решетка. Всё.



Звук они выдают, ну, можно сказать неплохой. Конечно, аудифилы и просто требовательные меломаны однозначно будут недовольны. Но они и не предназначены для такого использования. Их назначение - фоновое оформление или извещения. В крайнем случае, их можно использовать в домашнем кинотеатре... ну или в подобном же решении в кафе или ресторанах.



Производитель Ohm



Сегодня этого производителя больше нет - эти колонки начали выпускать лет6-7 назад. Компанию в конце 70-х годов ХХ века основали в Великобритании два выходца из Индии (поэтому в её небольшом штате всегда было много индусов). Но недавно был проведен ребрендинг, может быть и продажа компании (информации почти нет) и теперь эта продукция выпускается компанией под именем Omega Pro Audio. Поменялось не только название компании, но сменили и названия моделей всей продукции, сейчас CL-1T именуется уже Ceiling-6.



Однако продолжает работать Ohm в Китае... и сайт у них функционирует. И эта потолочная акустика сделана вовсе не в Англии, пусть что хотят на ней пишут! Она вся, целиком, на все 100% сделана в Китае, самими китайцами. Отсюда и путаница и всякие кривые моменты.



Ну, не стоит и забывать, что компания Ohm хоть и была именитой, а её продукция достаточно дорогая... но это в большей степени не экстра и не супер класс. Они никак не "законодатели моды" в мире качественного звука.



Михаил Дмитриенко, специально для PRETICH.ru

05.11.2023



Наши специалисты в Казахстане, в городе Алматы, помогут вам выбрать подходящее звуковое решение, спроектируют и установят акустические системы любого уровня, сложности и масштабов - от простого домашнего кинотеатра или кафе, до огромных залов и торговых площадей.



НАШИ ТЕЛЕФОНЫ



Тел: 8701-245-8183 или 8777-801-3615

Комментарии
776 #1 Goranych
November 07 2023 18:44:29
А зачем здесь два трансформатора?
743 #2 Reflex-may
November 08 2023 06:27:36
На вид ничего - серьезно все сделано.

Два трансформатора - это 100 вольтовые трансформаторные колонки. Это значит что им требуется специальный усилитель на который посылает по проводу 100 вольт. Это нужно, чтобы сигнал на большом расстояния не угасал.

А второй трансформатор - выставляет мощность колонок и входное сопротивление. Это когда таких колонок штук десять или больше - настройка их всех для нормального звучания. ИМХО - именно для этого все и нужно.
