Статьи » Радиомастерская - все по электронике » KSE 6700FM0154A обзор и разборка FM/AM тюнера
KSE 6700FM0154A обзор и разборка FM/AM тюнера

Описание с разборкой радиотюнера KSE 6700FM0154A



Данное устройство использовалось в некоторых радиоприемниках, магнитолах и музыкальных центра в 90-е и начало 2000-х годов. Достаточно простое и надежное устройство. В ряду всех прочих подобных этот тюнер был не лучше, но и не хуже всех прочих.



+ Щелкайте по фото, чтобы увеличить!



Я уже сталкивался с этим радиотюнером, когда проводил обзор с разборкой музыкального центра LG FFH-M515X, примерно 2005 года выпуска. Но сейчас у нас этот блок от другого аппарата...



Внешний осмотр тюнера

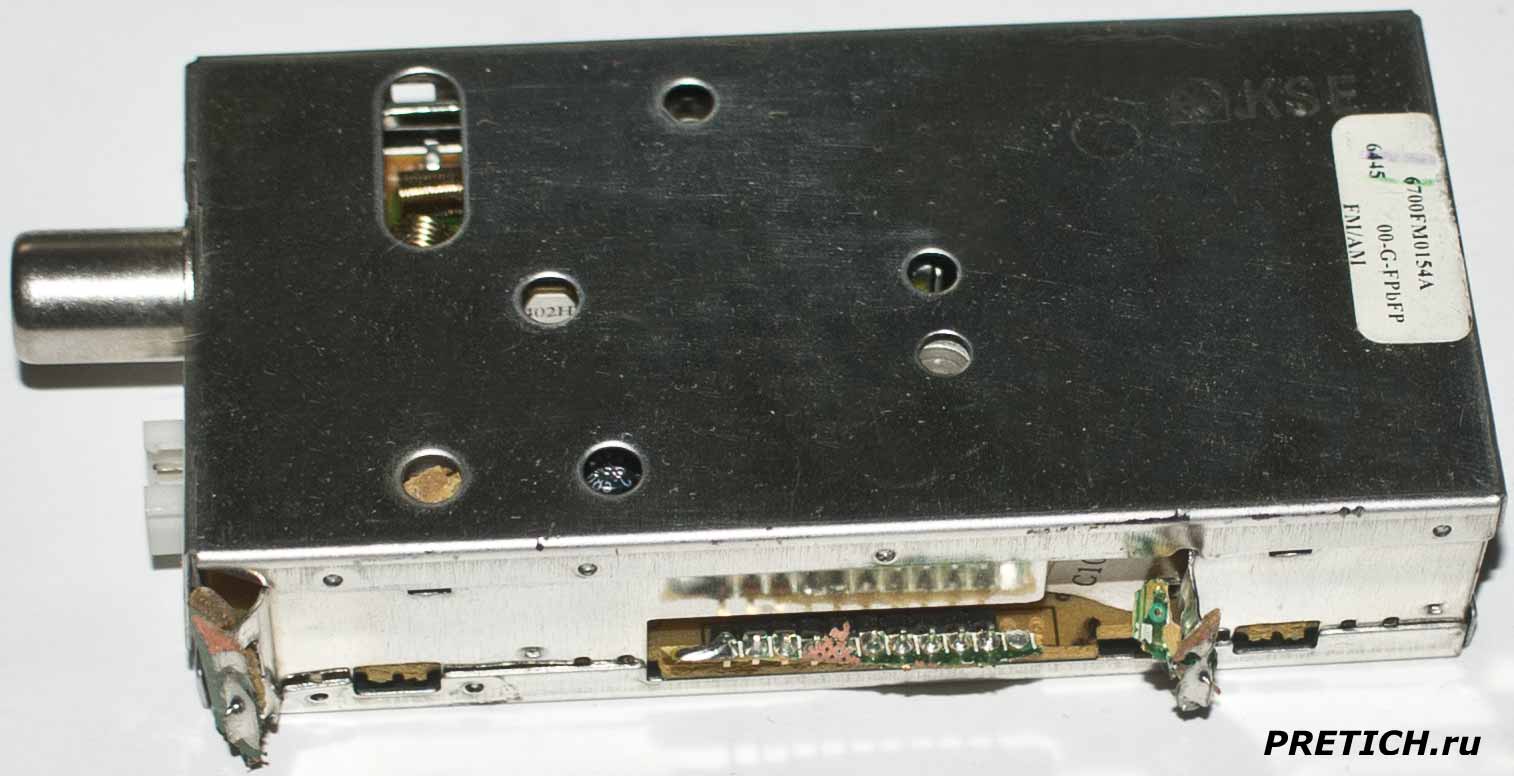

KSE 6700FM0154A обзор FM/AM тюнера для радиоприемника



Как и положено таким устройствам, он весь закрыт тонкими стальными экранами. На нижней стороне монтажные ножки, которыми он впаивается в плату и выводы, идущие в ту же плату... На экране выбит логотип производителя - KSE. Затем есть бумажная наклейка, на которой: 6700FM0154A 6445 00-G-FPbFP FM/AM.

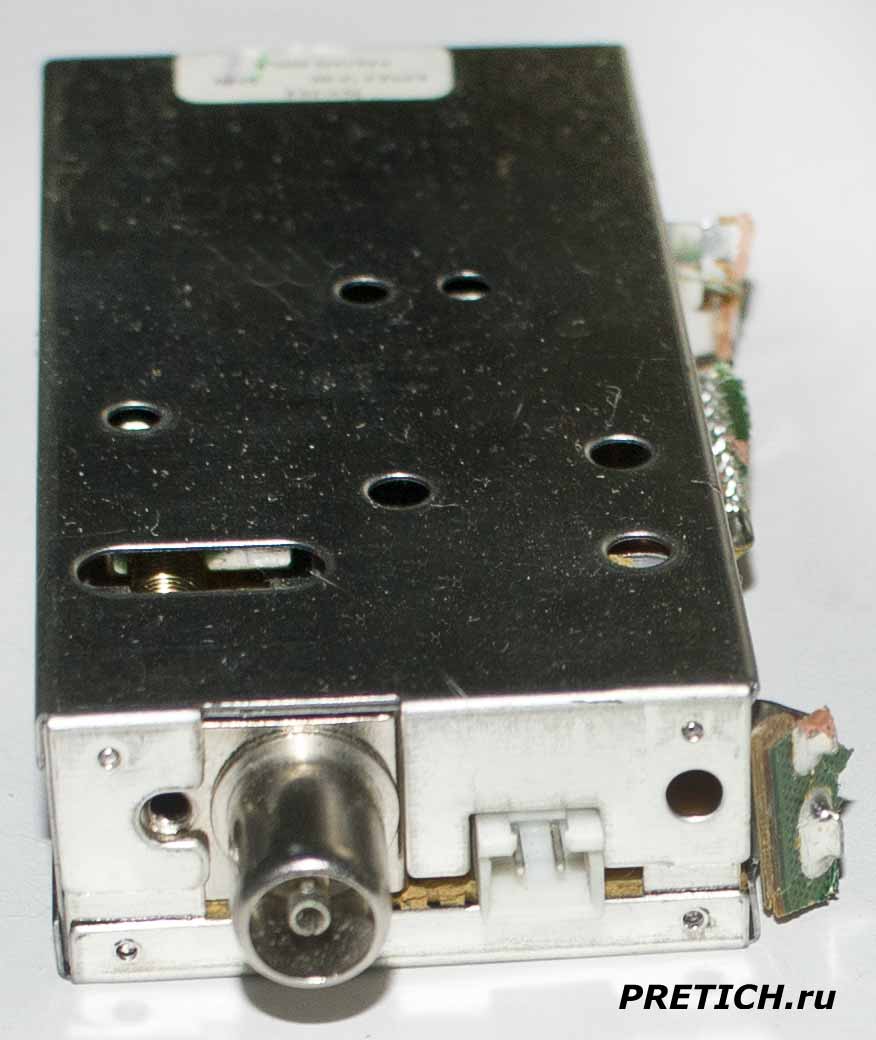

KSE 6700FM0154A FM/AM тюнер разъемы под антенны, характеристики



Внешние интерфейсы: один F-разъем (антенна FM), и другой обычный двухконтактный (антенна AM) - они предназначены для подключения внешних антенн.

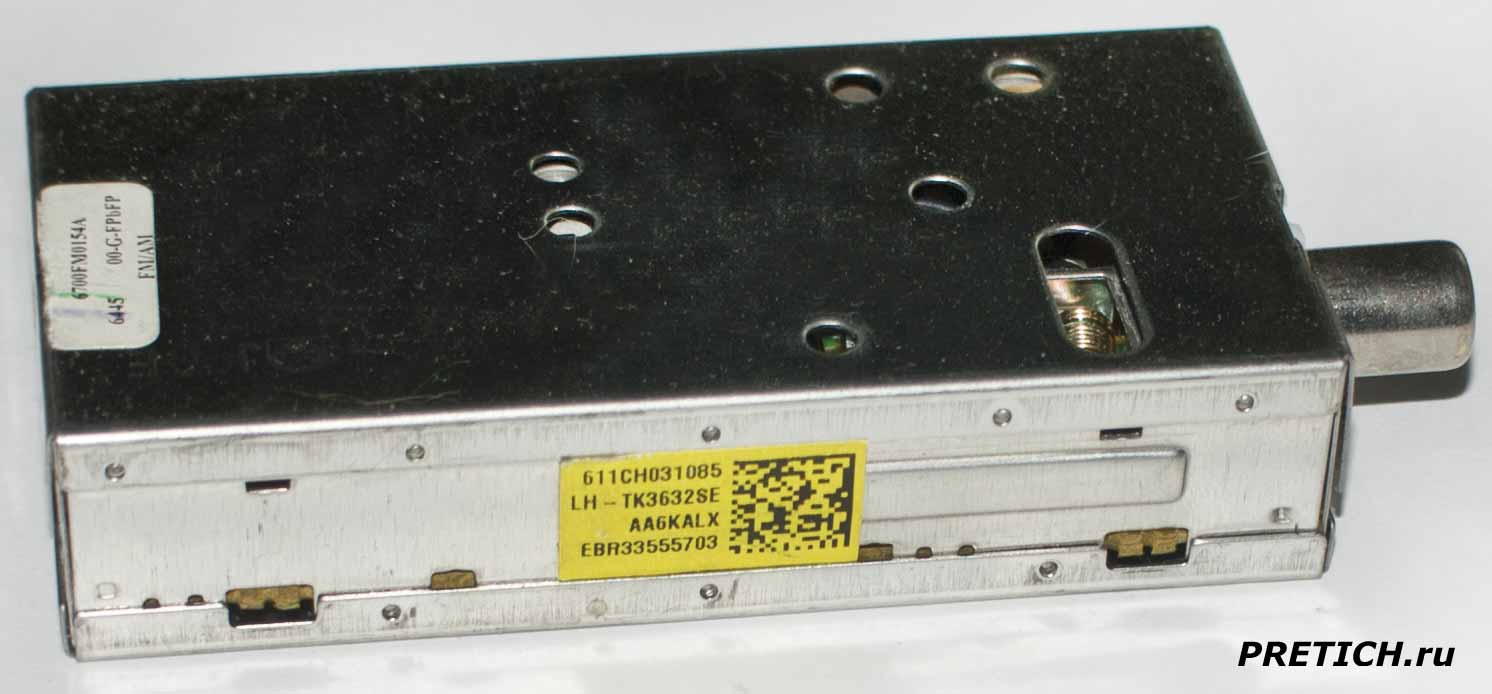

611CH031085 LH-TK3632SE AA6KALX EBR33555703 радиотюнер в магнитоле



Сверху на корпусе есть еще одна наклейка, желтого цвета, на ней: 611CH031085 LH-TK3632SE AA6KALX EBR33555703.



Разборка тюнера

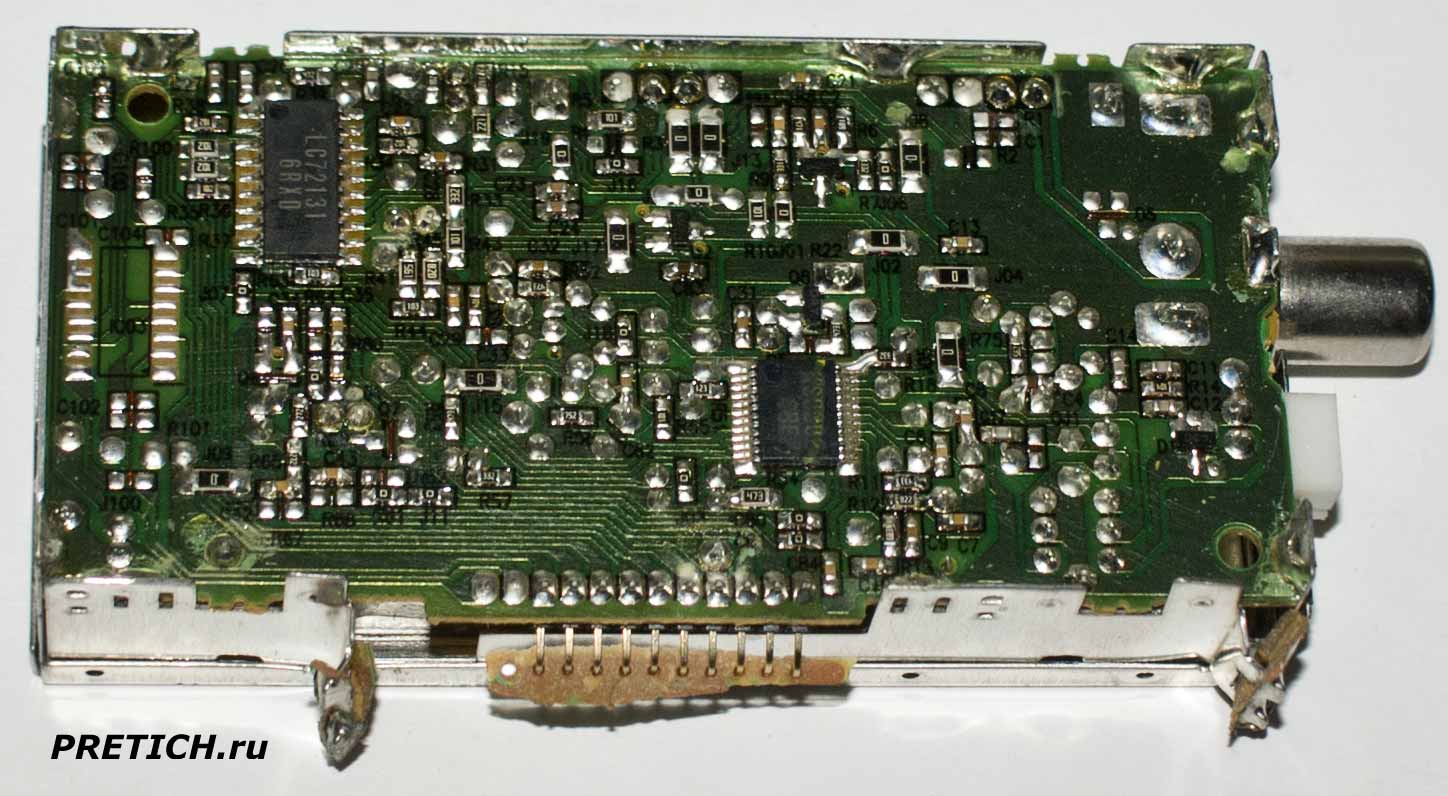

разборка 6700FM0154A FM/AM тюнера, полное описание и ремонт



Снимаем один боковой экран, и под ним видим плату электроники, SMD-элементы...

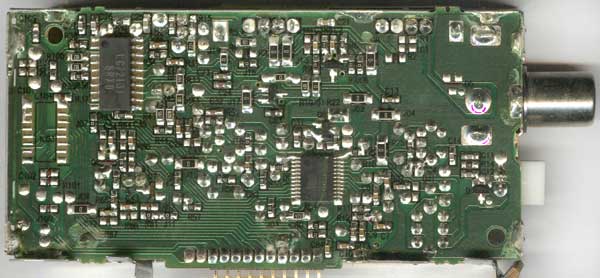

KSE 6700FM0154A FM/AM tuner микросхемы LC72131 и KS0302



Вот эта стороны платы более подробно: видим две микросхемы. Одна LC72131 - это AM-FM синтезатор частоты с PLL. Обычно в паре с этой микросхемой работает другая - KS0302, и это собственно сам тюнер. Есть место под еще одну микросхему, но она не распаяна...

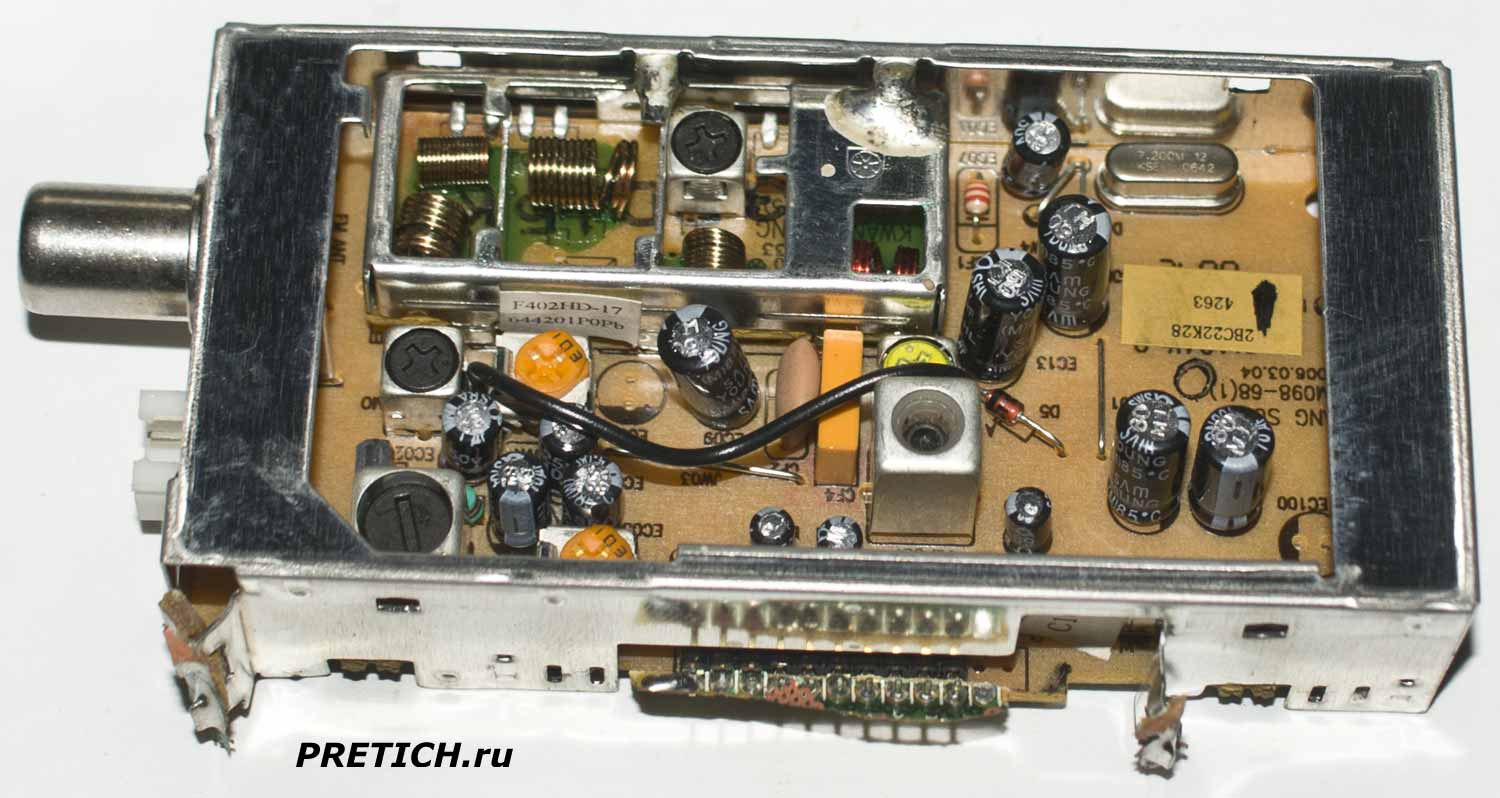

Разборка KSE 6700FM0154A тюнера FM/AM из музыкального центра



Снимаем второй экран... ага, здесь еще идут всякие добавочные экраны... их тоже надо снять, но они уже припаяны к плате, но у нас разборка в один конец. Внутри на одном экране бумажная наклейка: F402HD-17 644201P0Pb...



KWANG SUNG KET-M098-68(1) разборка 6700FM0154A FM/AM тюнер

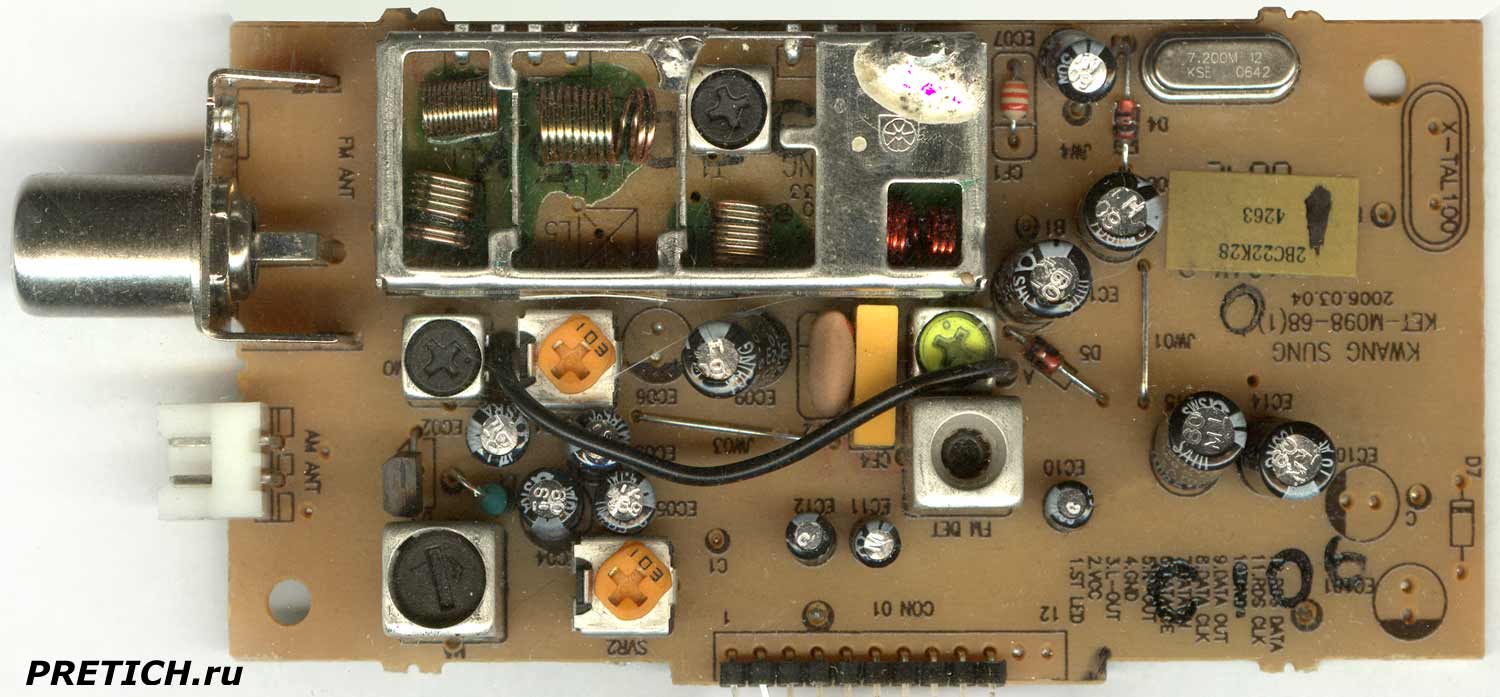

Сняв весь наружный стальной экран, видим гораздо больше: маркировка на плате - KWANG SUNG KET-M098-68(1) 2006.03.04. Потом бумажная наклейка: 2BC22K28 4263. Но еще есть один экран - тоже его убираем.

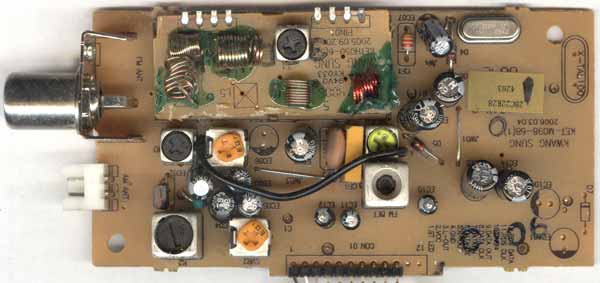

Схема и ремонт тюнера 6700FM0154A FM/AM из магнитолы



И вот теперь обзору платы ничего не мешает. Последний экран закрывал отдельную плату - именно она обеспечивает работу FM диапазона. На ней маркировка: KWANG SUNG KETH05006(5) 2005.09.20.

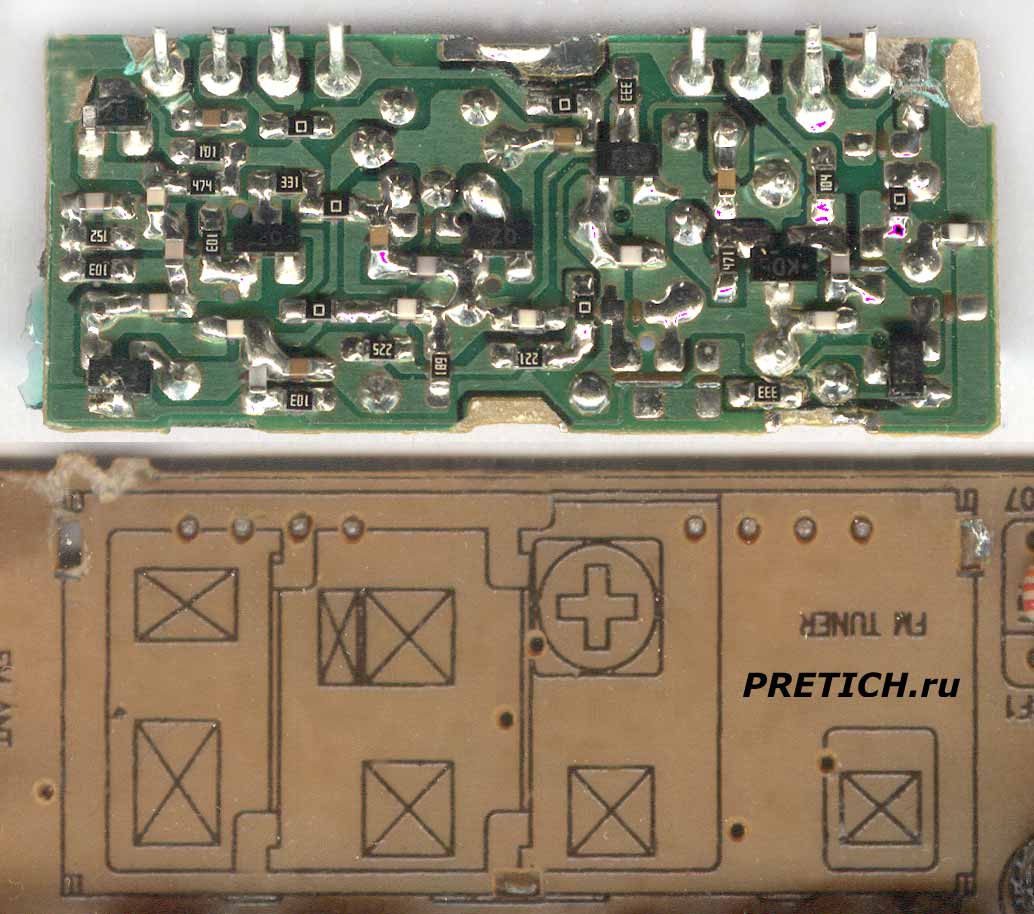

6700FM0154A тюнер полное описание, разборка, для аппаратуры



Это обратная сторона маленькой платы и место, где она стояла.



На этом все, больше описывать нечего. Тюнер сделан неплохо, на нем есть разведенные, но нераспаянные места. При поиске информации, обычно используется 6700FM - это серия, а дальше идут разные буквы и цифры - "вариации на тему"...





Михаил Дмитриенко, специально для PRETICH.ru

01.11.2023





KSE 6700FM0154A review and disassembly of FM/AM tuner



This device was used in some radios, tape recorders and stereo systems in the 90s and early 2000s. A fairly simple and reliable device. Among all other similar tuners, this tuner was no better, but no worse than all the others.



+ Click on photo to enlarge!



I already came across this radio tuner when I conducted a review and disassembled the LG FFH-M515X music center, produced around 2005. But now we have this block from another device...
External inspection of the tuner.



As befits such devices, it is entirely covered with thin steel screens. On the bottom side there are mounting legs with which it is soldered into the board and pins going into the same board... The manufacturer's logo is stamped on the screen - KSE. Then there is a paper sticker that says: 6700FM0154A 6445 00-G-FPbFP FM/AM.



External interfaces: one F-connector (FM antenna), and another regular two-pin (AM antenna) - they are designed for connecting external antennas. On the top of the case there is another sticker, yellow, on it: 611CH031085 LH-TK3632SE AA6KALX EBR33555703. We remove one side screen, and under it we see an electronics board, SMD elements...



Here is this side of the board in more detail: we see two microcircuits. One LC72131 is an AM-FM frequency synthesizer with PLL. Usually, another chip works in tandem with this chip - KS0302, and this is actually the tuner itself. There is room for one more microcircuit, but it is not soldered...



We remove the second screen... yeah, there are still all sorts of additional screens here... they also need to be removed, but they are already soldered to the board, but we have a one-way disassembly. Inside on one screen there is a paper sticker: F402HD-17 644201P0Pb...



Having removed the entire outer steel screen, we see much more: the markings on the board are KWANG SUNG KET-M098-68(1) 2006.03.04. Then a paper sticker: 2BC22K28 4263. But there is still one screen - we also remove it.



And now nothing interferes with the review of the board. The last screen covered a separate board - it is this board that ensures the operation of the FM band. It is marked: KWANG SUNG KETH05006(5) 2005.09.20. This is the back of the small board and where it stood.



That's all, there is nothing more to describe. The tuner is made well, it has some wired but not soldered parts. When searching for information, 6700FM is usually used - this is a series, and then there are different letters and numbers - “variations on a theme”...



Mikhail Dmitrienko, specially for PRETICH.ru





KSE 6700FM0154A FM/AM调谐器评测与拆解



该设备在 20 世纪 90 年代和 2000 年代初被用于一些收音机、录音机和立体声系统。 一个相当简单和可靠的设备。 在所有其他类似的调音器中,这个调音器并不比其他所有调音器更好,但也不差。



+ 点击照片放大!



当我对 2005 年左右生产的 LG FFH-M515X 音乐中心进行评测和拆解时,我已经发现了这款收音机调谐器。 但现在我们有来自另一台设备的这个块......



调谐器的外部检查



为了适应此类设备,它完全被薄钢屏覆盖。 底部有安装腿,用于将其焊接到板上,并且引脚进入同一板......制造商的徽标印在屏幕上 - KSE。 然后有一张纸贴纸,上面写着:6700FM0154A 6445 00-G-FPbFP FM/AM。



外部接口:一个 F 型连接器(FM 天线)和另一个常规两针(AM 天线) - 它们设计用于连接外部天线。



外壳顶部还有另一个黄色贴纸:611CH031085 LH-TK3632SE AA6KALX EBR33555703。



我们拆下一侧屏幕,在其下方我们看到一块电子板、SMD 元件……



这是电路板这一侧的更多细节:我们看到两个微电路。 LC72131 是一款带 PLL 的 AM-FM 频率合成器。 通常,另一个芯片与该芯片协同工作 - KS0302,这实际上是调谐器本身。 还有空间可以再容纳一个微电路,但它没有焊接......



我们移除第二个屏幕...是的,这里仍然有各种额外的屏幕...它们也需要移除,但它们已经焊接到板上,但我们有单向拆卸。 一个屏幕内部有一张纸贴纸:F402HD-17 644201P0Pb...



拆掉整个外层钢网后,我们看到了更多:板上的标记是 KWANG SUNG KET-M098-68(1) 2006.03.04。 然后是一张纸贴纸:2BC22K28 4263。但是仍然有一个屏幕 - 我们也将其删除。



现在没有任何事情可以干扰董事会的审查。 最后一个屏幕覆盖了一个单独的板 - 正是这个板确保了 FM 频段的运行。 其标记为:KWANG SUNG KETH05006(5) 2005.09.20。



这是小板的背面和它所在的位置。



仅此而已,没有什么可描述的了。 调谐器制作精良,有一些有线但未焊接的部件。 查资料的时候,通常会用6700FM——这是一个系列,然后有不同的字母和数字——“主题变奏”……





Mikhail Dmitrienko,专为 PRETICH.ru

Комментарии
743 #1 Reflex-may
November 08 2023 06:17:07
Что же вы с ним так варварски? Можно было бы все аккуратно выпаять, разобрать профессионально!
