Обзор и разборка тонометра AND UA-100, Япония

Повышенное или пониженное артериальное давление - одна из самых распространенных проблем со здоровьем в наше время. От этого страдает и стар и млад... Вот поэтому так важно иметь качественные инструменты для его контроля. Они называются тонометрами. Сегодня в продаже есть великое множество таких устройств, которые делятся на электронные и механические, с манжетой на предплечье и на запястье. Я уже описывал некоторые такие устройства, сегодня очередь за механическим тонометром от именитой торговой марки AND UA-100 (данное описание почти на 100% справедливо и лоя модели AND UA-200).

+ Щелкайте по фото, чтобы увеличить!

Этот экземпляр был куплен в начале июня 2020 года (по цене 6810 тенге - в Алматы, Казахстан), поработал пару лет и пришел в негодность. Мне он достался почти в полном комплекте.

Осмотрим упаковку

Тонометр упакован в хорошую качественную коробку, но хранится он обычно в отдельном чехле...

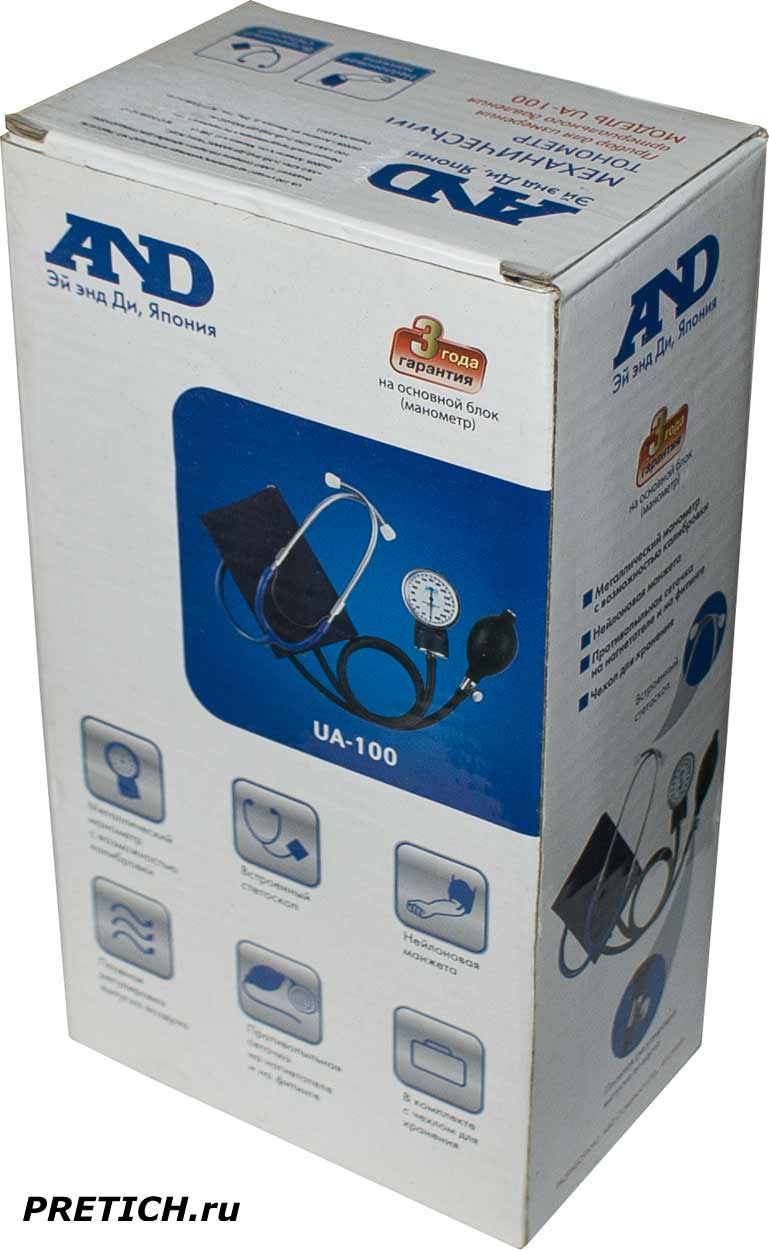

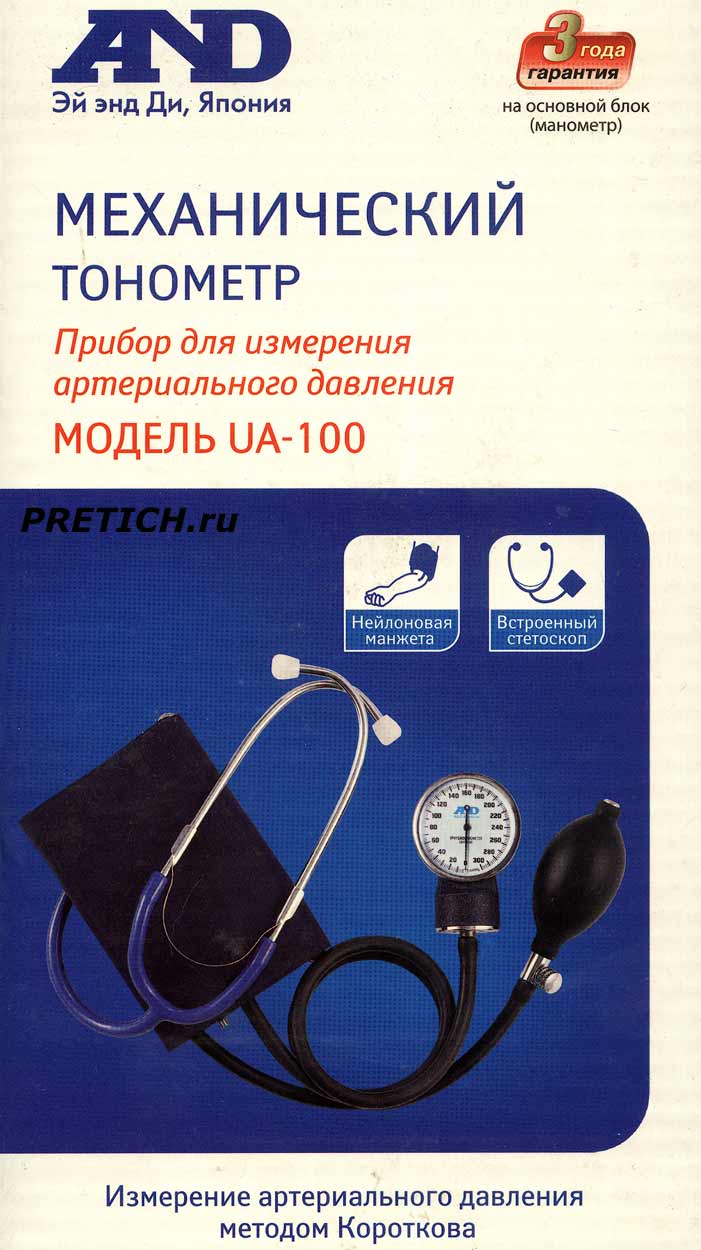

На лицевой стороне коробки логотип AND - Эй энд Ди, Япония. 3 года гарантия, на основной блок (манометр). Механический тонометр. Прибор для измерения артериального давления. Модель UA-100. Нейлоновая манжета, встроенный стетоскоп. Изображен сам прибор. Измерение давления методом Короткова.

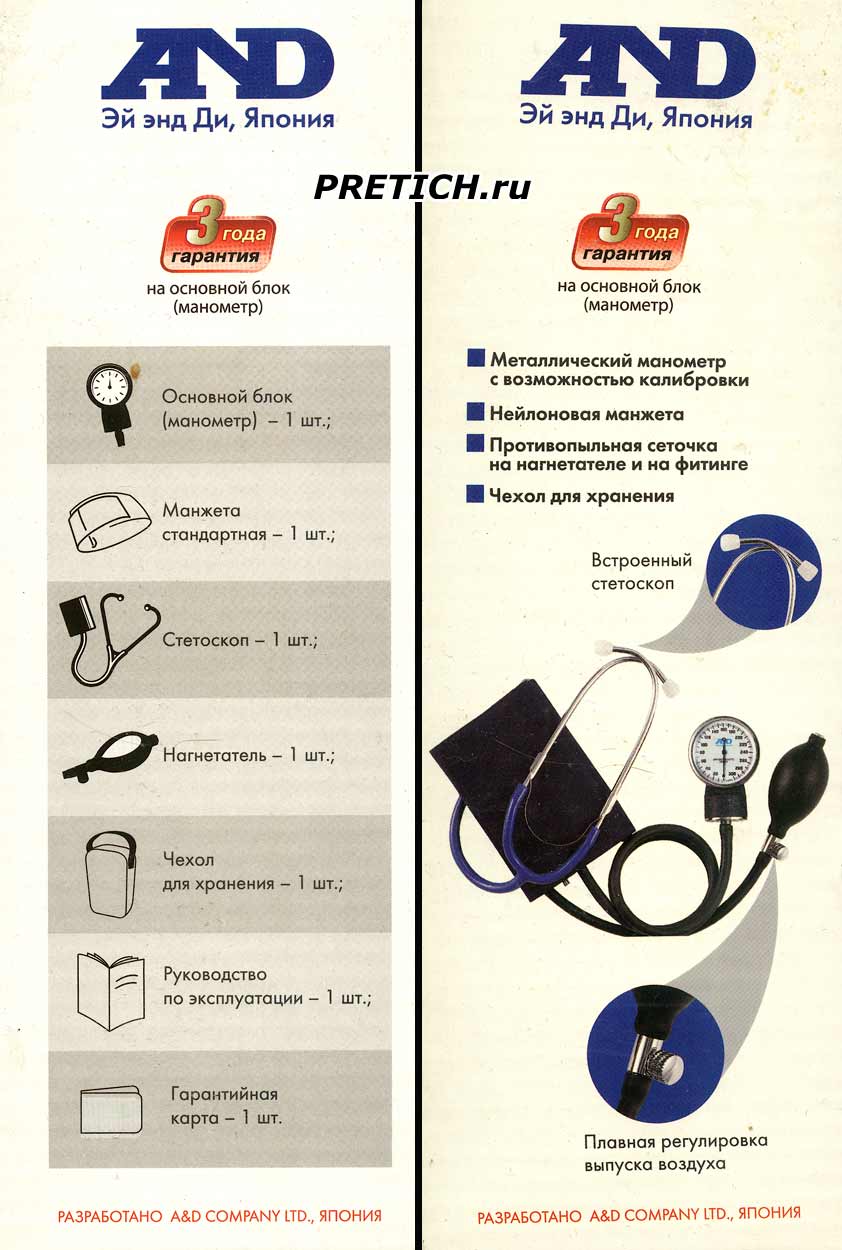

С этой стороны коробки указана комплектация:

- Основной блок (манометр)

- Манжета стандартная

- Стетоскоп

- Нагнетатель

- Чехол для хранения

- Руководство по эксплуатации

- Гарантийная карта.

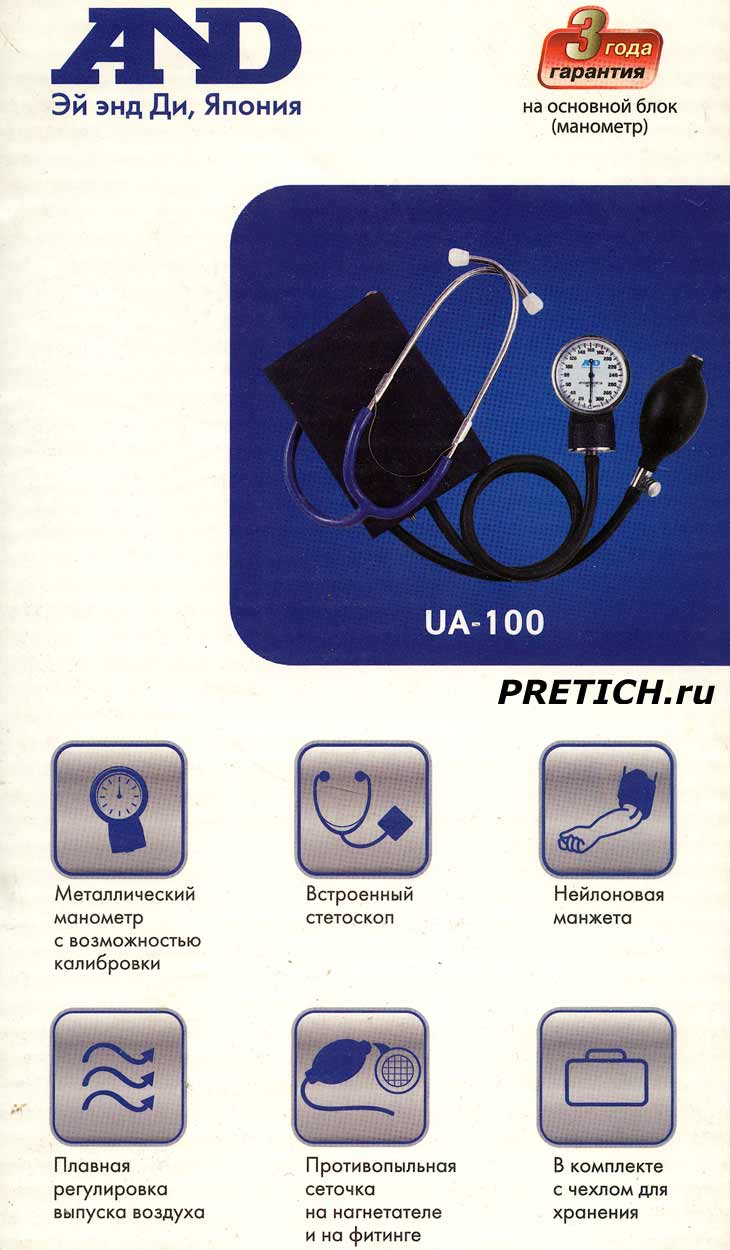

А здесь некоторые возможности. 1 - металлический манометр с возможностью калибровки. 2 - встроенный стетоскоп. 3 - нейлоновая манжета. 4 - плавная регулировка выпуска воздуха. 5 - противопыльная сеточка на нагнетателе и на фитинге. 6 - в комплекте с чехлом для хранения.

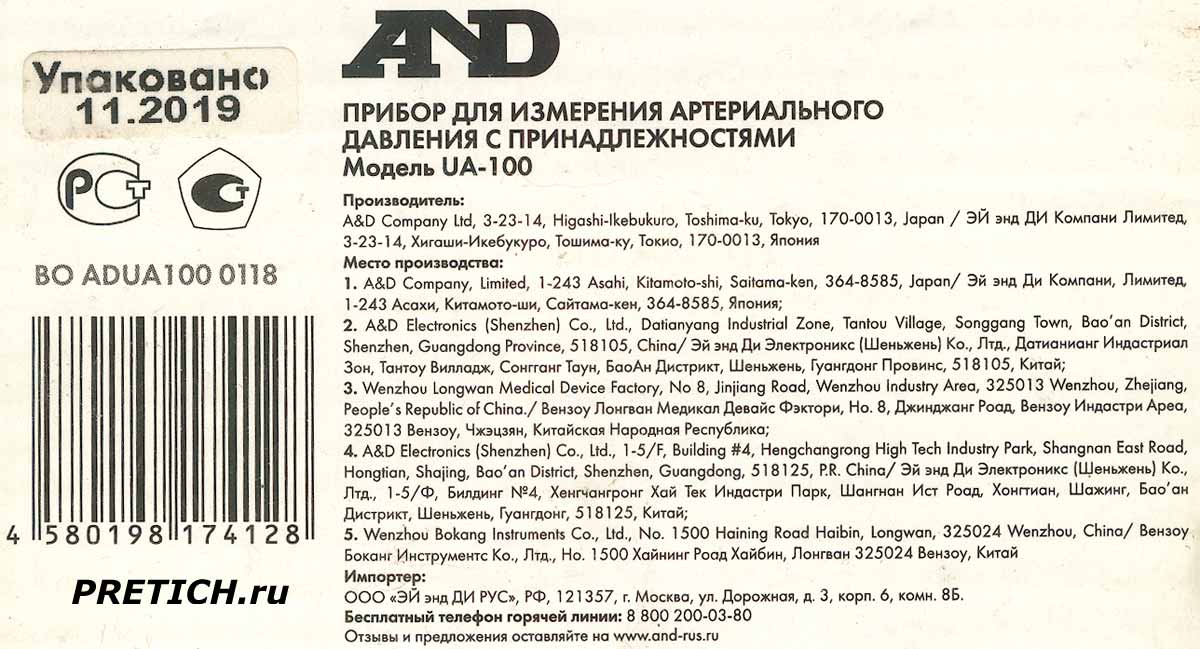

На днище коробки дополнительные данные: Упаковано 11.2019. Производитель: A&D Compsny Ltd. Tokio, Japan. Место производства: Асахи, Китамото-ши, Сайтам-кен, Япония... или на выбор еще четыре места производства - эти четыре все в Китае... А где он реально изготовлен, неизвестно.

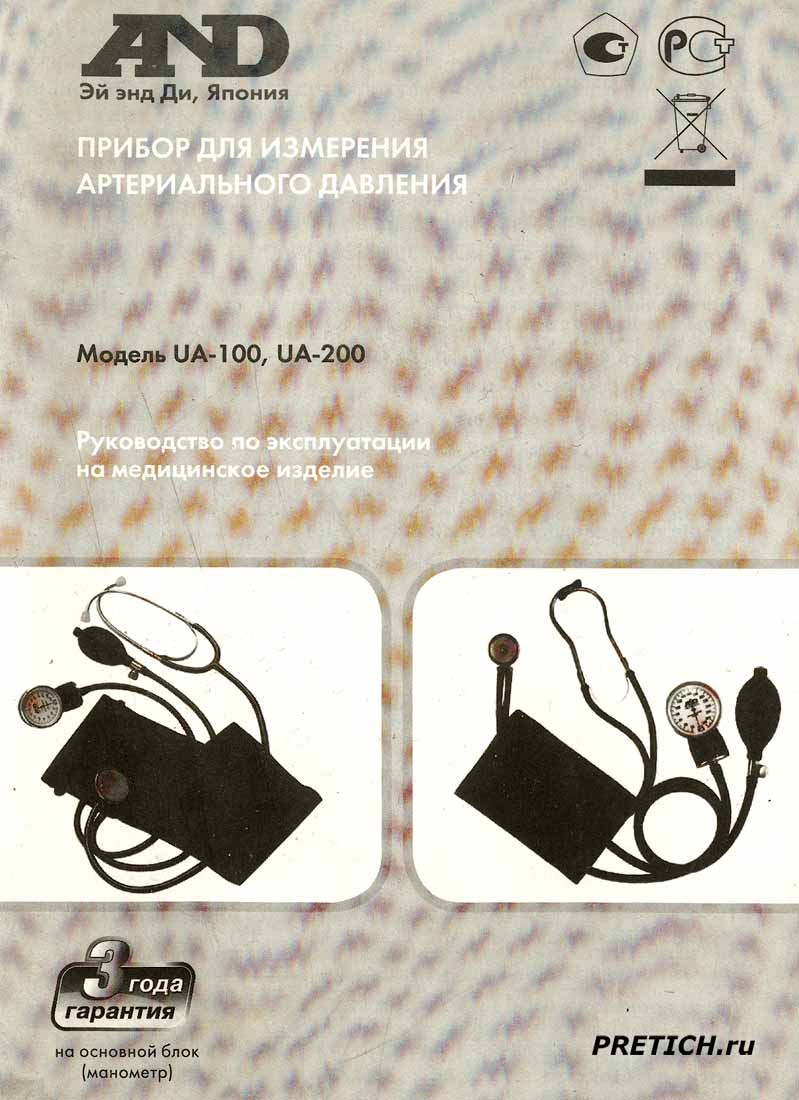

Вот это бумажное руководство пользователя на две модели UA-100 и UA-200.

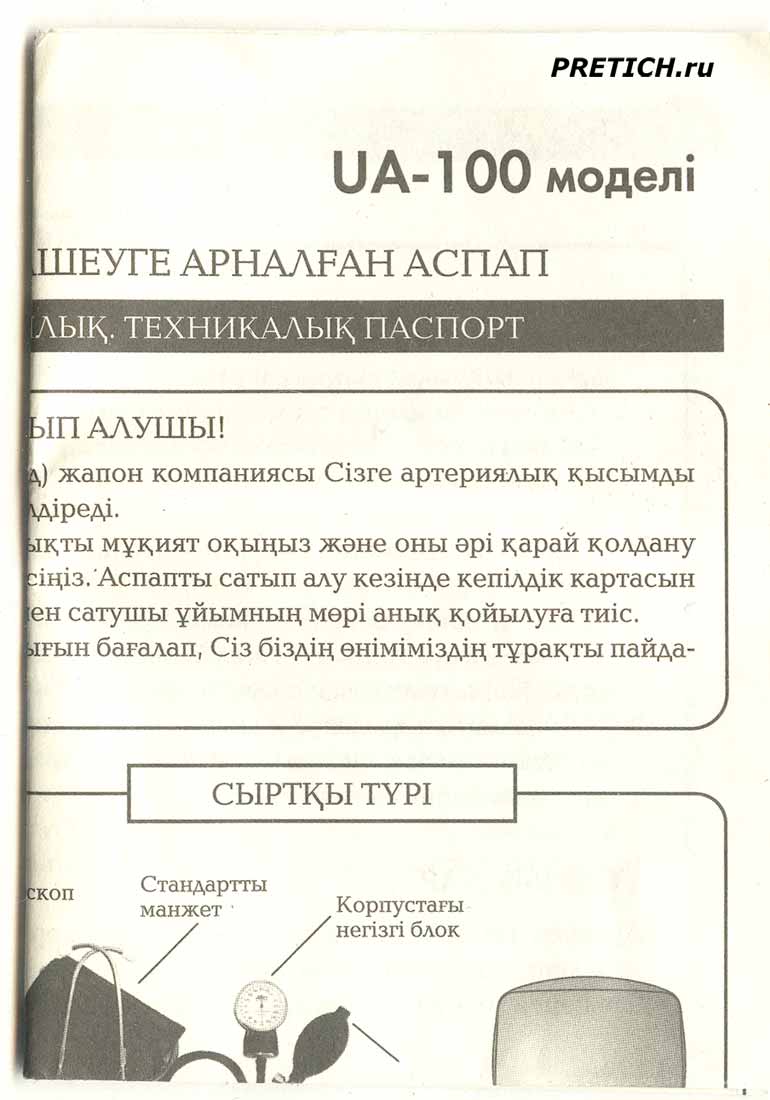

Так как тонометр продавался в Казахстане, в комплекте идет еще и инструкция на казахском языке.

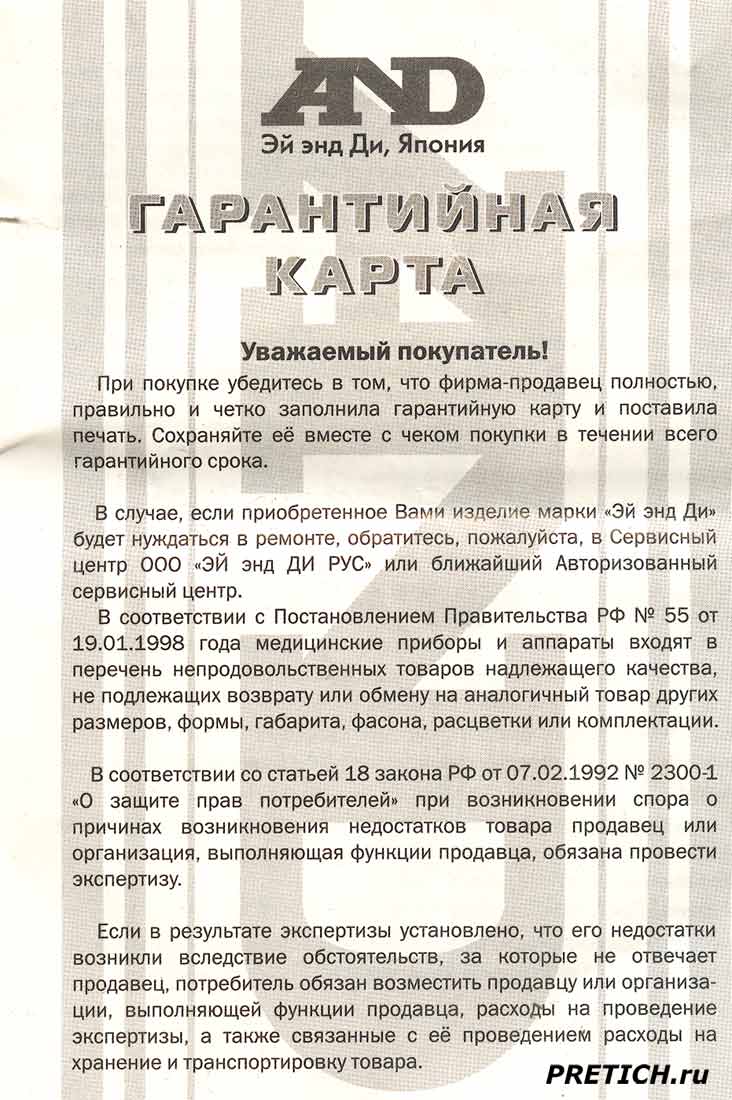

Гарантийный талон. Гарантия на манометр - 3 года, гарантия на все остальное - 1 год.

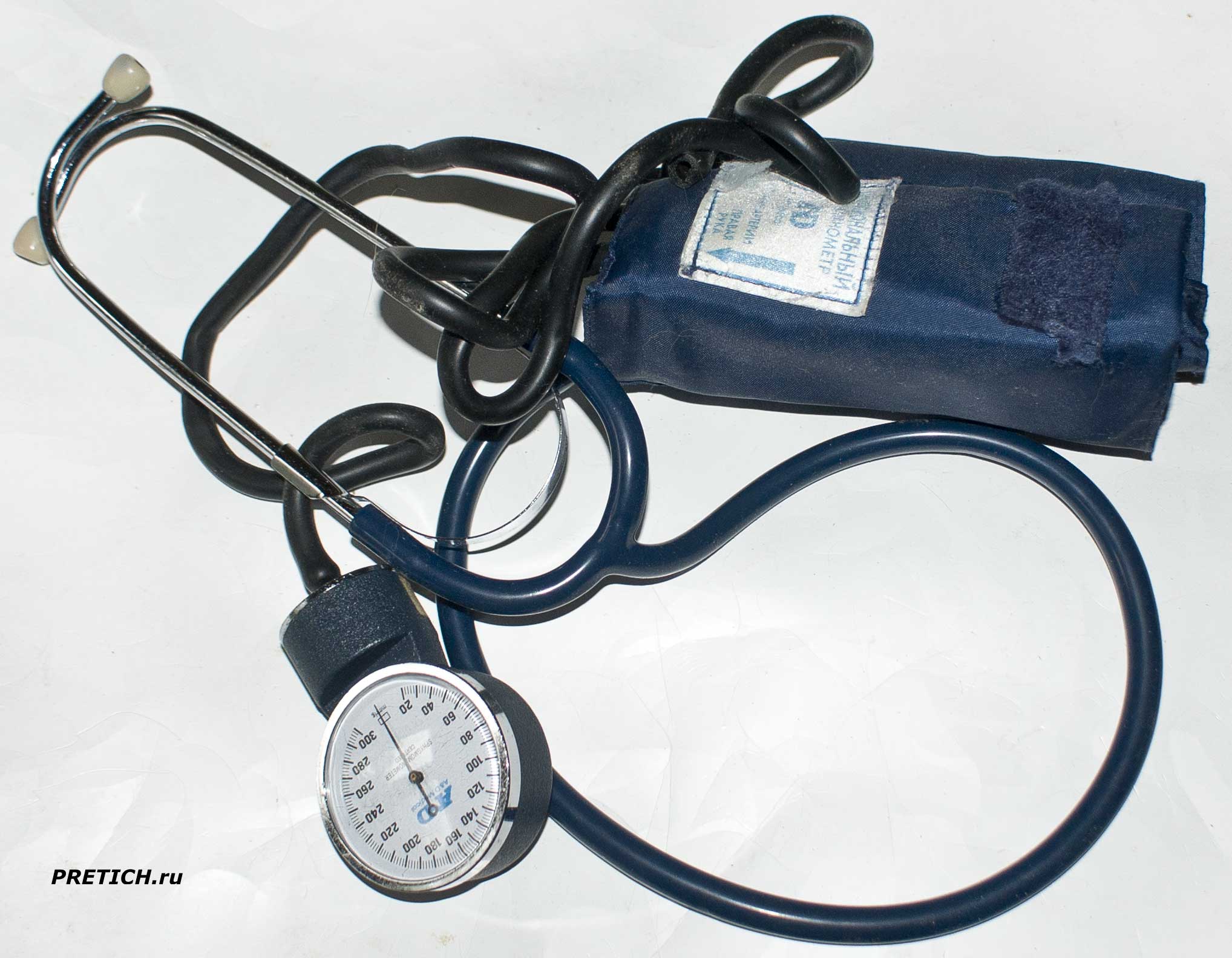

Вот это само устройство. Нет чехла и нет одного компонента - груши, или как правильно - нагнетателя воздуха. А без него - прибор ни на что не годен. Искать и покупать её отдельно - совершенно нет желания... потому что и с другими элементами не все в порядке. Шланг от манжеты к манометру очень плох, материал, из которого он состоит уже липкий - распадается...

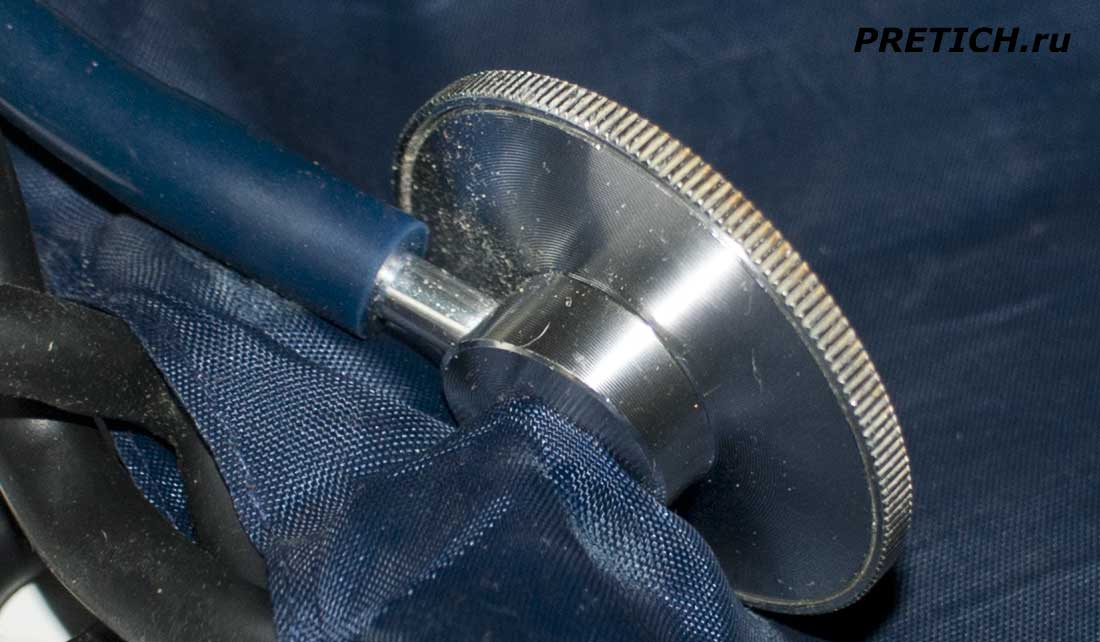

Стетоскоп имеет отличный шланг, сам аппарат жестко соединен с манжетой...

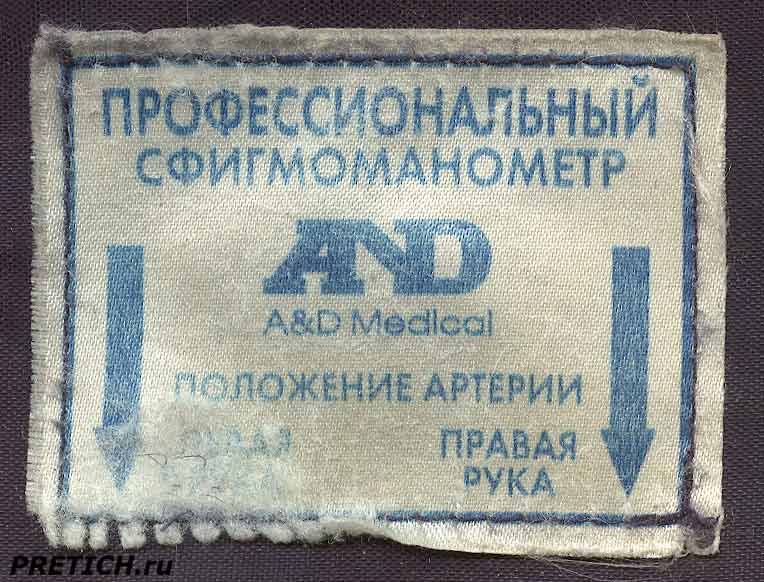

Манжета вся завазюканая... этикетка на ней даже истерлась... хотя пользовались всего пару лет.

Разборка тонометра AND UA-100

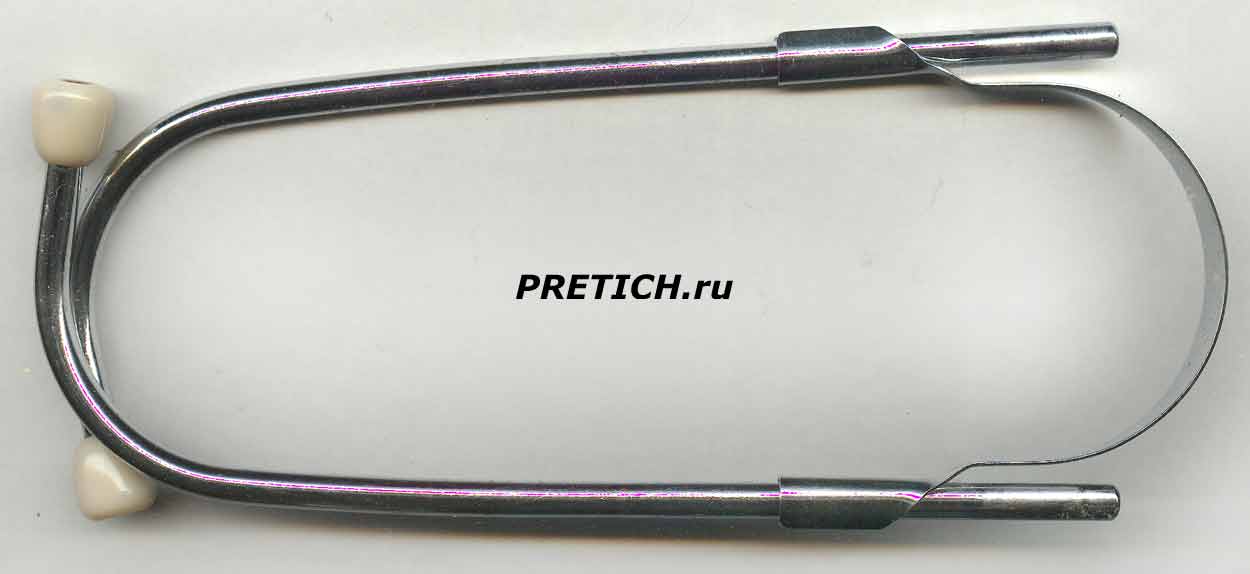

Начнем со стетоскопа - отсоединяем трубки звукопровода. Вот это дужки оголовья и оливы, которые вставляются в уши.

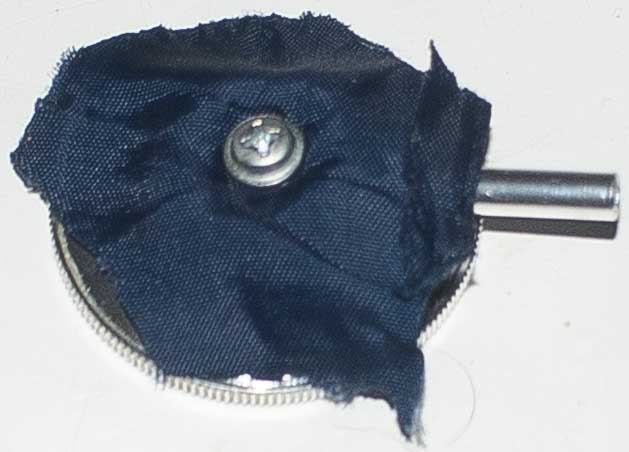

Откручиваем вот такой винт с манжеты и освобождаем головку.

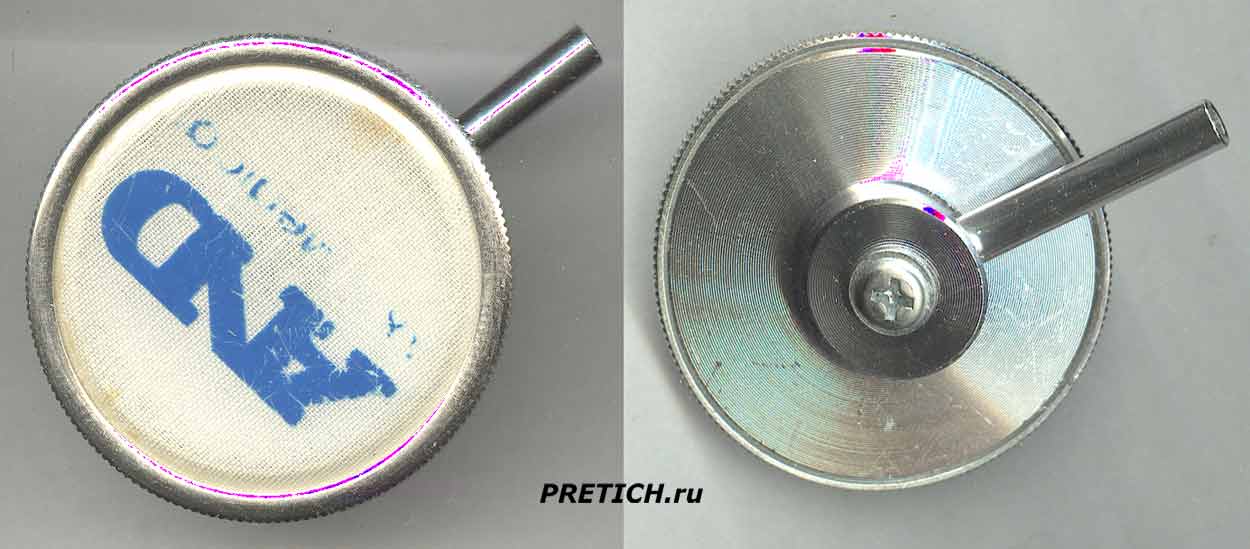

Вот она - акустическая головка стетоскопа (винт вкручен обратно). Головка стетоскопа AND - обратная сторона.

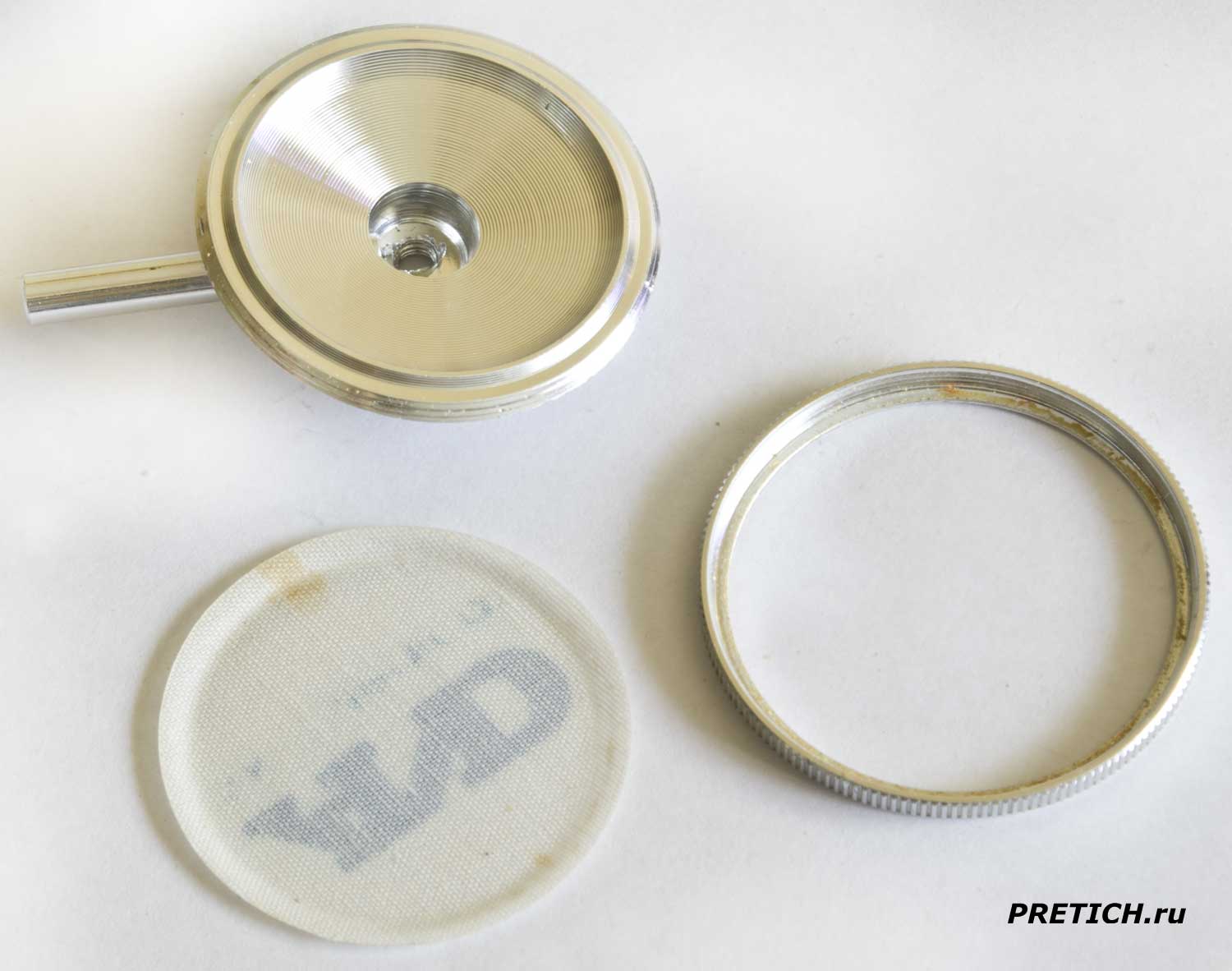

Разбираем эту головку - она имеет простую конструкцию: алюминиевый корпус, мембрана и резьбовое колечко, которое фиксирует эту мембрану на корпусе. Как можно видеть - мембрана сделана из какого-то тканого материала, который залит тонким слоем, похожим на эпоксидную смолу...

Манометр AND и его разборка

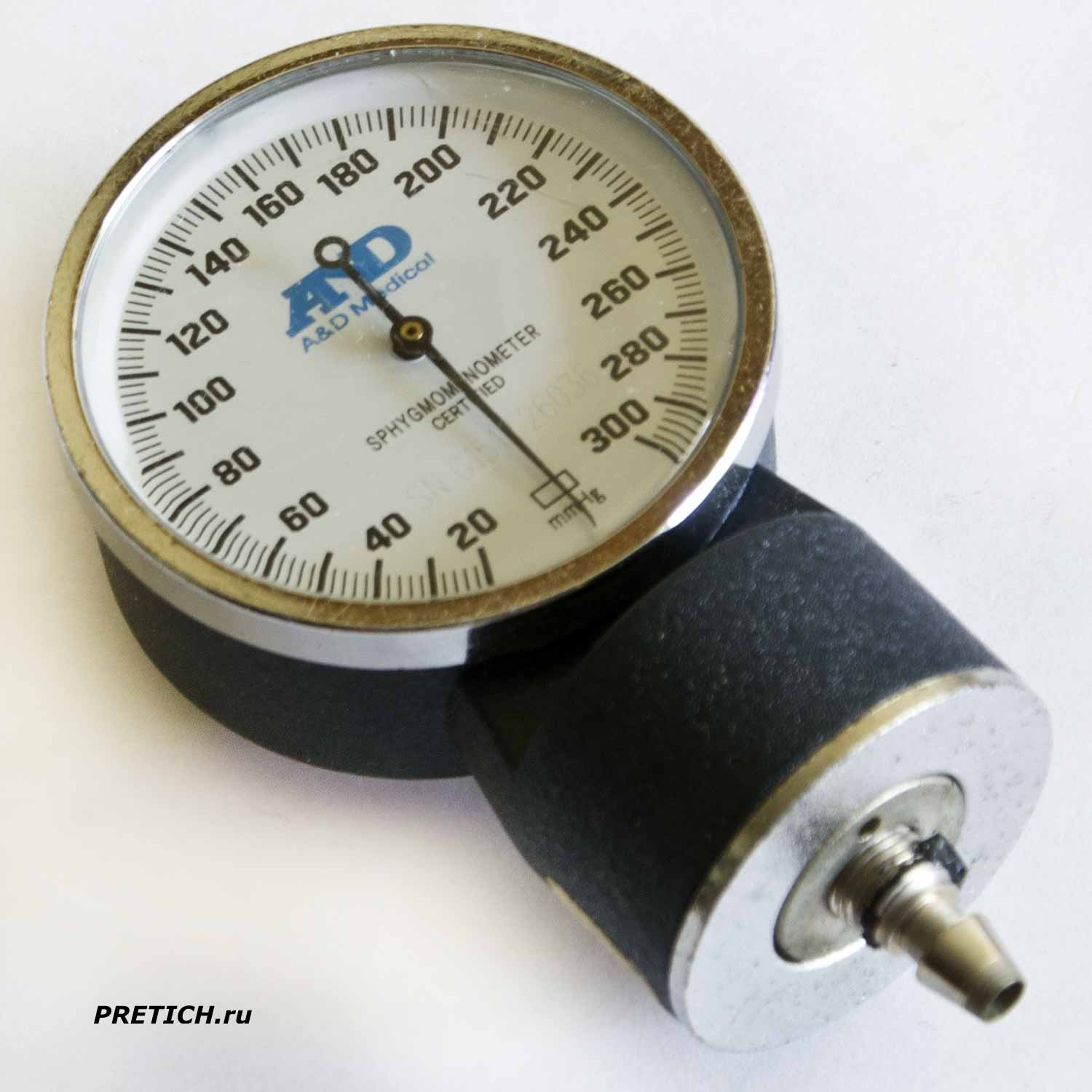

Манометр в этом тонометре обычного типа, внешне ничем не отличается от разных прочих. На шкале логотип AND A&D Medical SPHYGMOMANOMETER CERTIFIED и указан серийный номер.

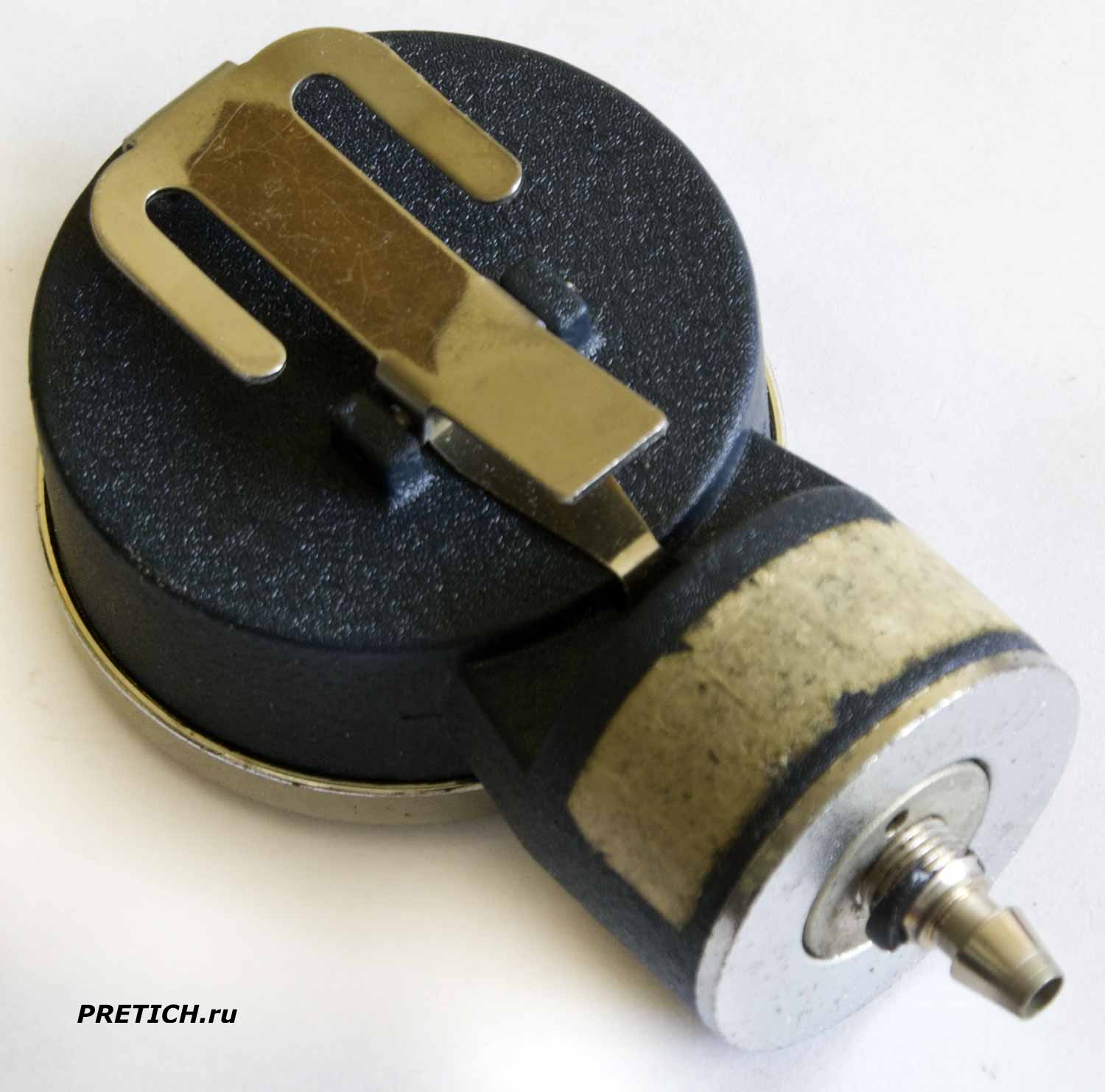

Корпус увесистый, из алюминия. На задней стороне есть металлическая прищепка.

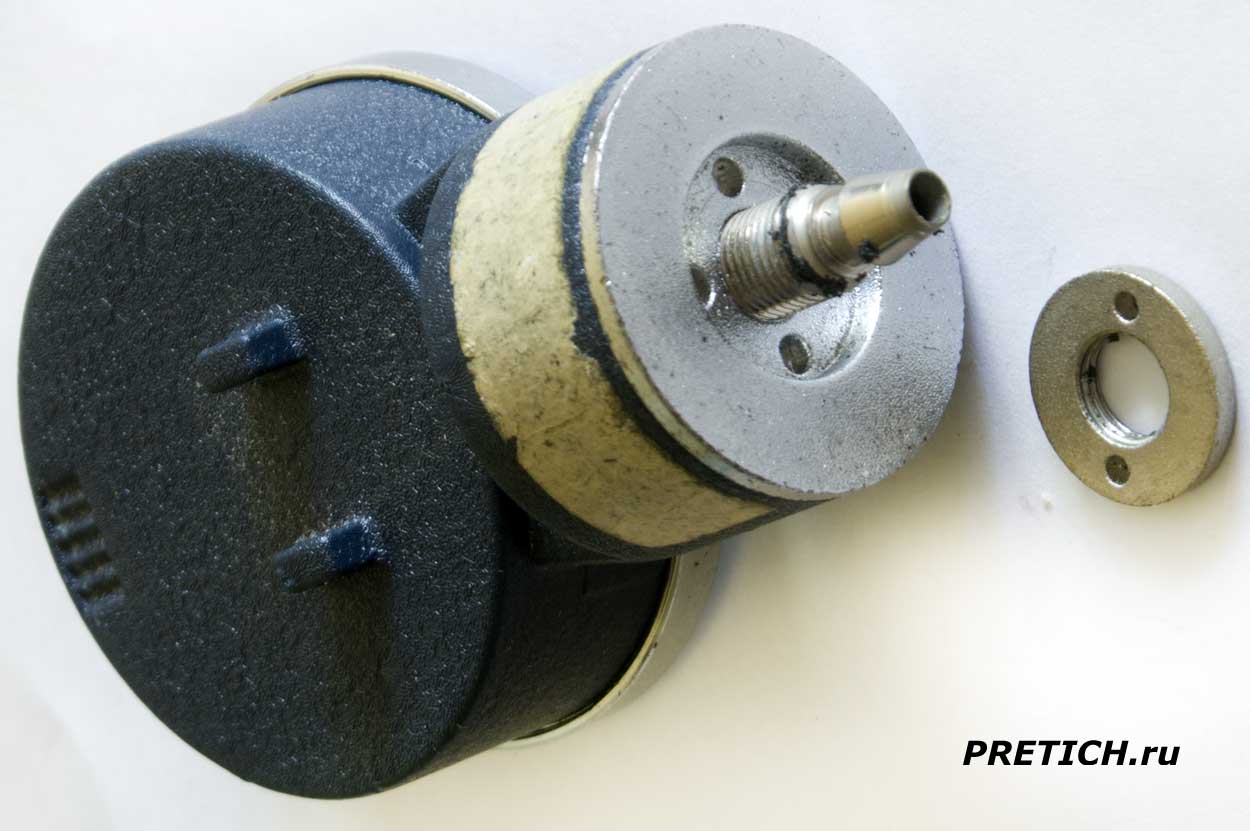

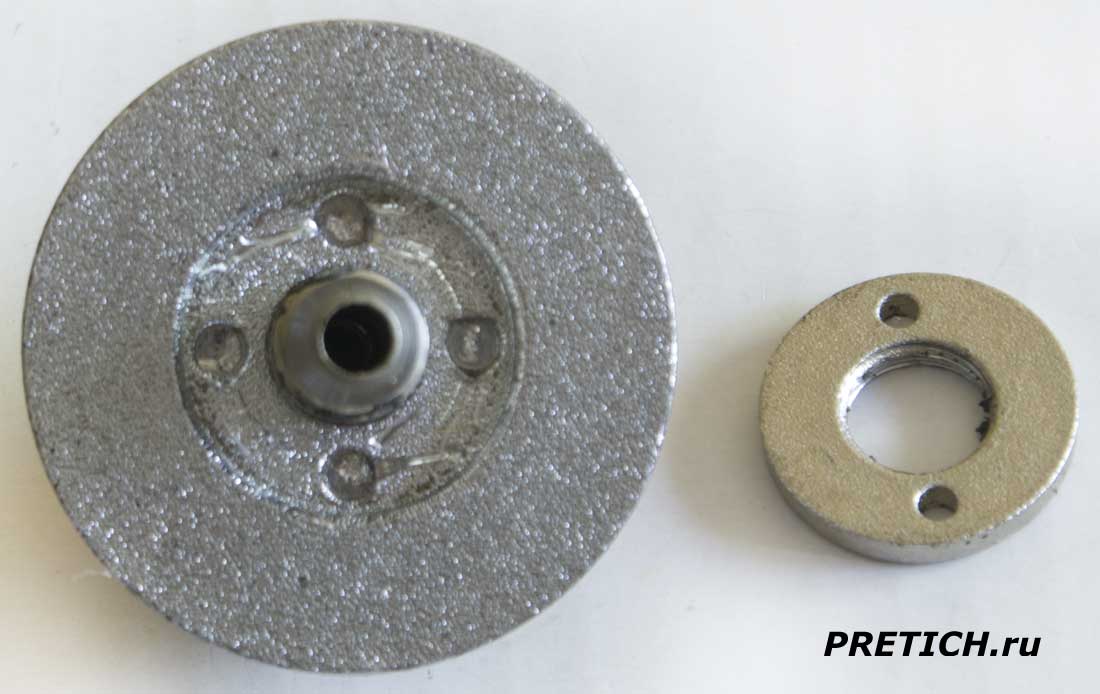

Приступаем к разборке манометра. В нижней стороне, где выступает соединительная трубка, есть колечко на резьбе. Вероятно, оно предназначено для калибровки...

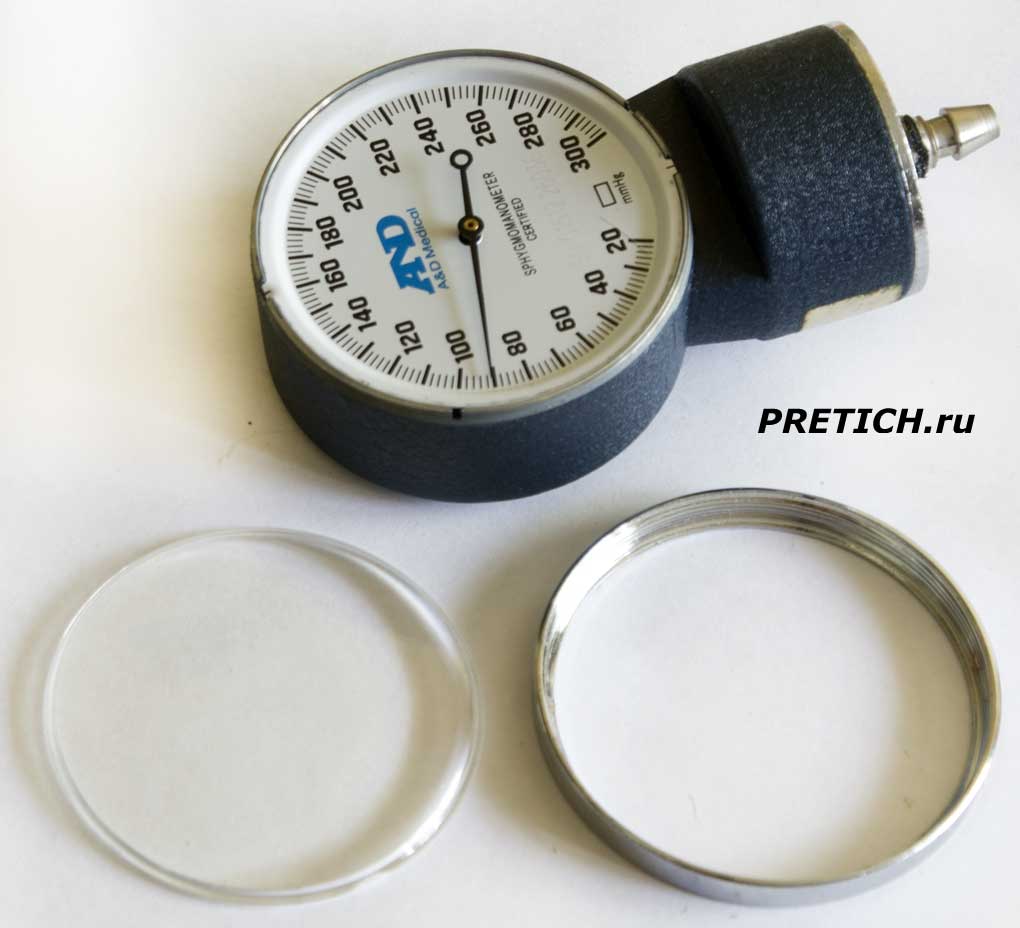

Снимаем колечко и защитное стекло (оно из оргстекла). Шкала нанесена четко и читаемо, стрелка хорошая.

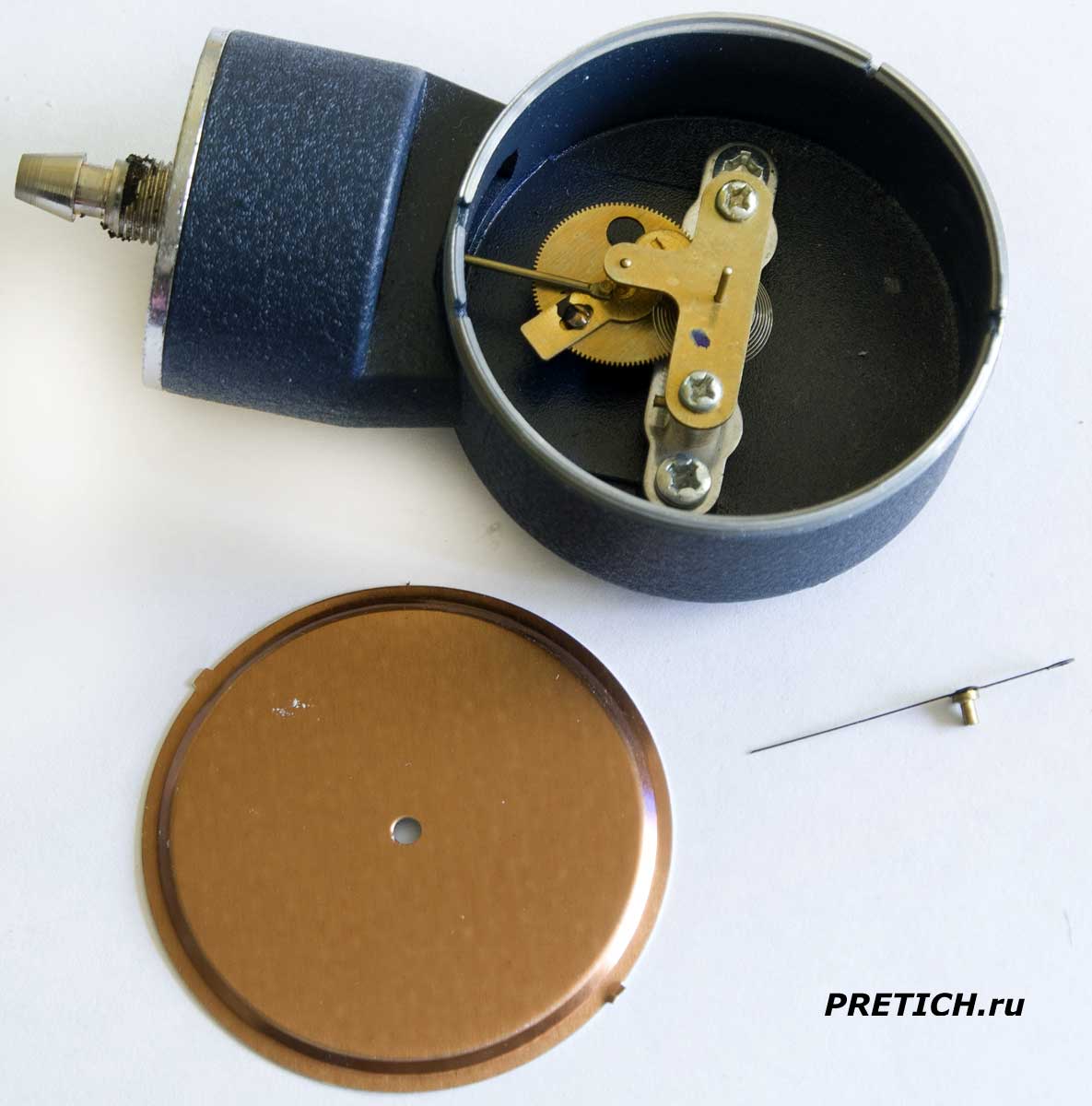

Снимаем стрелку. Убираем циферблат. Вот такой механизм внутри...

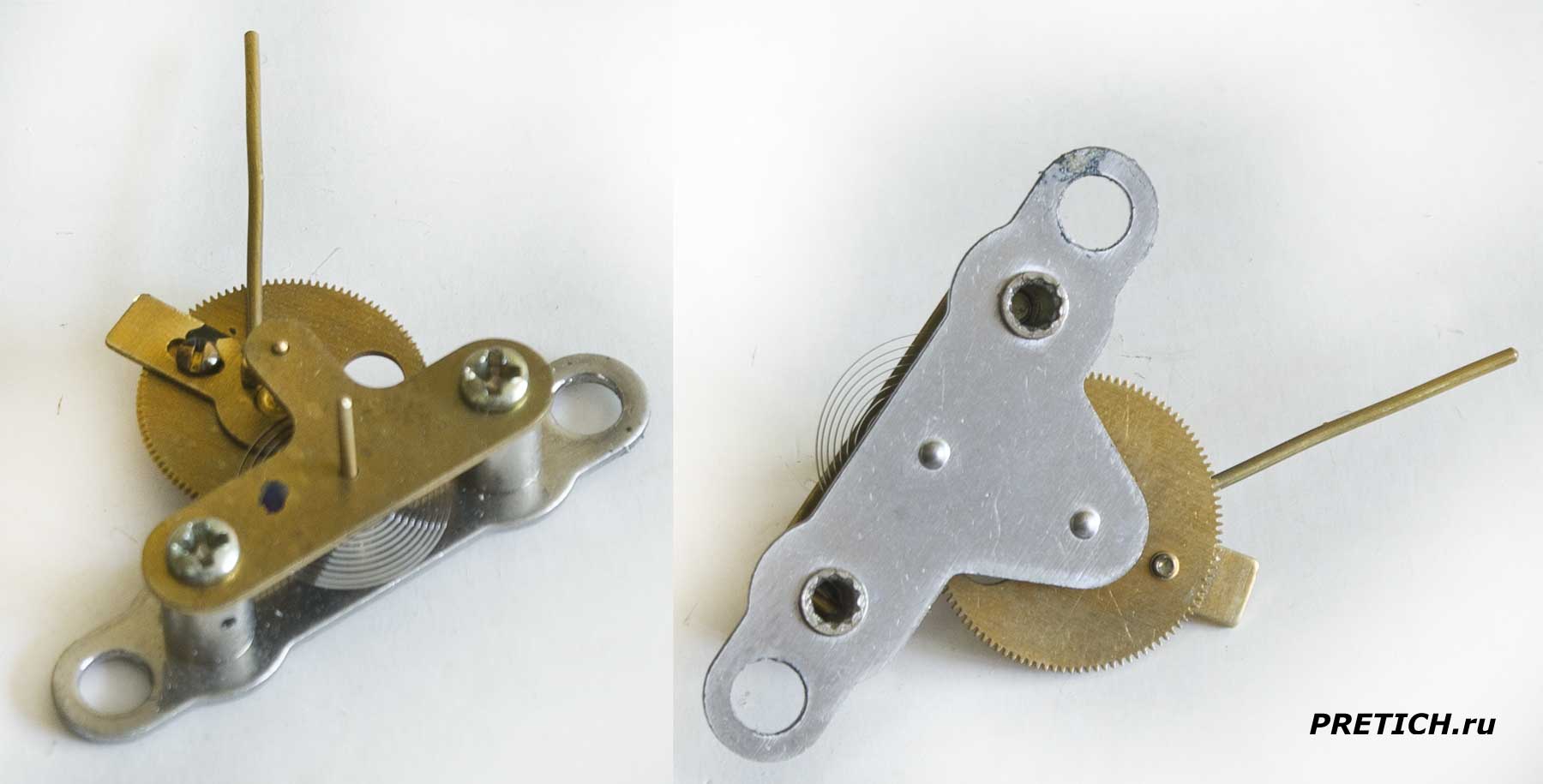

Вытаскиваем этот механизм. Смотрим со всех сторон...

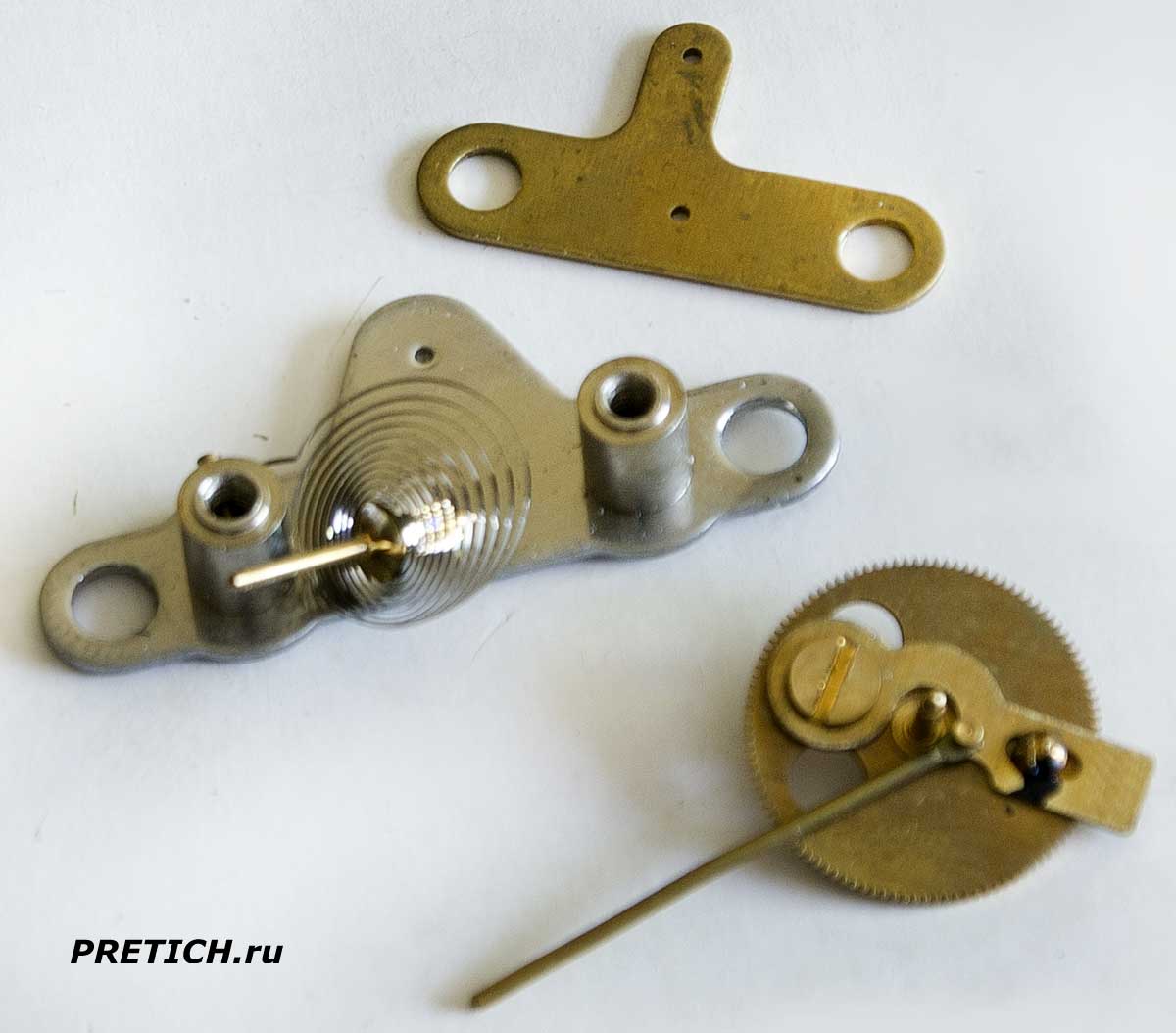

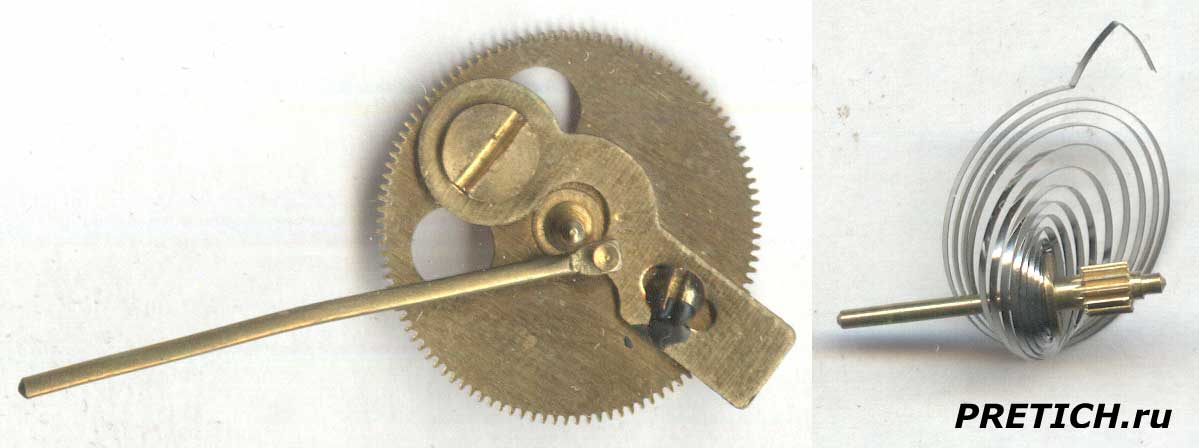

Разбираем его... вот они юстировочные винты... один залит фиксирующей краской.

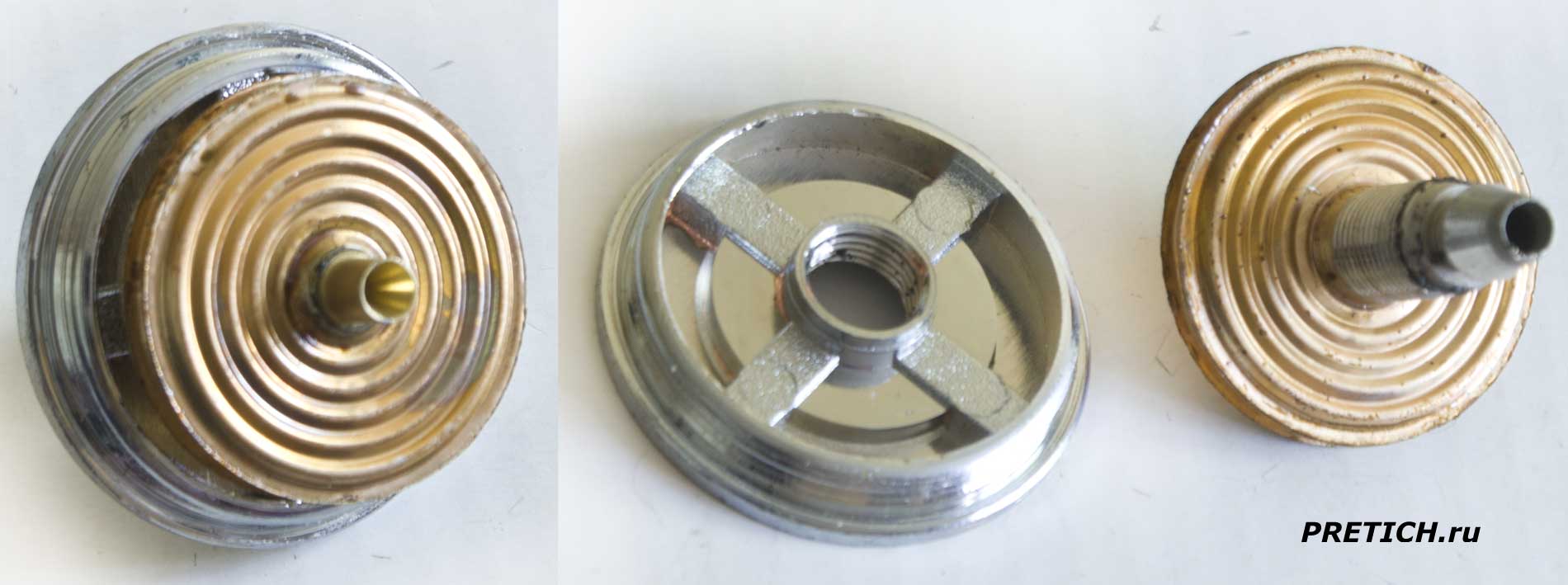

А вот это - сердце манометра - мембранная камера. Она изменяет высоту от повышения/понижения давления. По центру видим выступ с коническим углублением - сюда вставляется тяга - рычаг механизма.

Вот, в общем-то, и все - больше разбирать нечего. Манжета состоит просто из резиновой камеры в тканевом чехле... кстати, трубка, идущая на грушу, была скручена и местами склеилась.

Выводы

К сожалению, я не смог попробовать тонометр AND UA-100 в работе, этот экземпляр, но схожий в работе показал хорошие результаты. Это устройство требует определенных знаний и навыков работы. Поэтому его чаще всего используют профессиональные медики. Они предпочитают механические тонометры всем электронным.

AND UA-100 сделан неплохо, но вызывает некоторое недоумение. Манометр изготовлен на отлично, а вот манжета - посредственно... Шланги крайне неудовлетворительные. Стетоскоп - обычный, штатный, ничем не примечательный.

Михаил Дмитриенко, специально для PRETICH.ru

14.09.2023
