MRM-Power MRM-6128T радиоприемник, фонарик и прочее

Обзор и разборка комбо-аппарата MRM-POWER MRM-6128T



Очень часто производитель старается выпустить устройство в стиле "всё в одном" - одно устройство включает в себя кучу разных функций, порою плохо совместимых... Сегодня у нас в гостях именно такой экземплярчик.



+ Щелкайте по фото, чтобы увеличить!



Мне это устройство досталось как есть - я даже не знаю, насколько здесь все работоспособно, но все по порядку.



Осмотрим со всех сторон

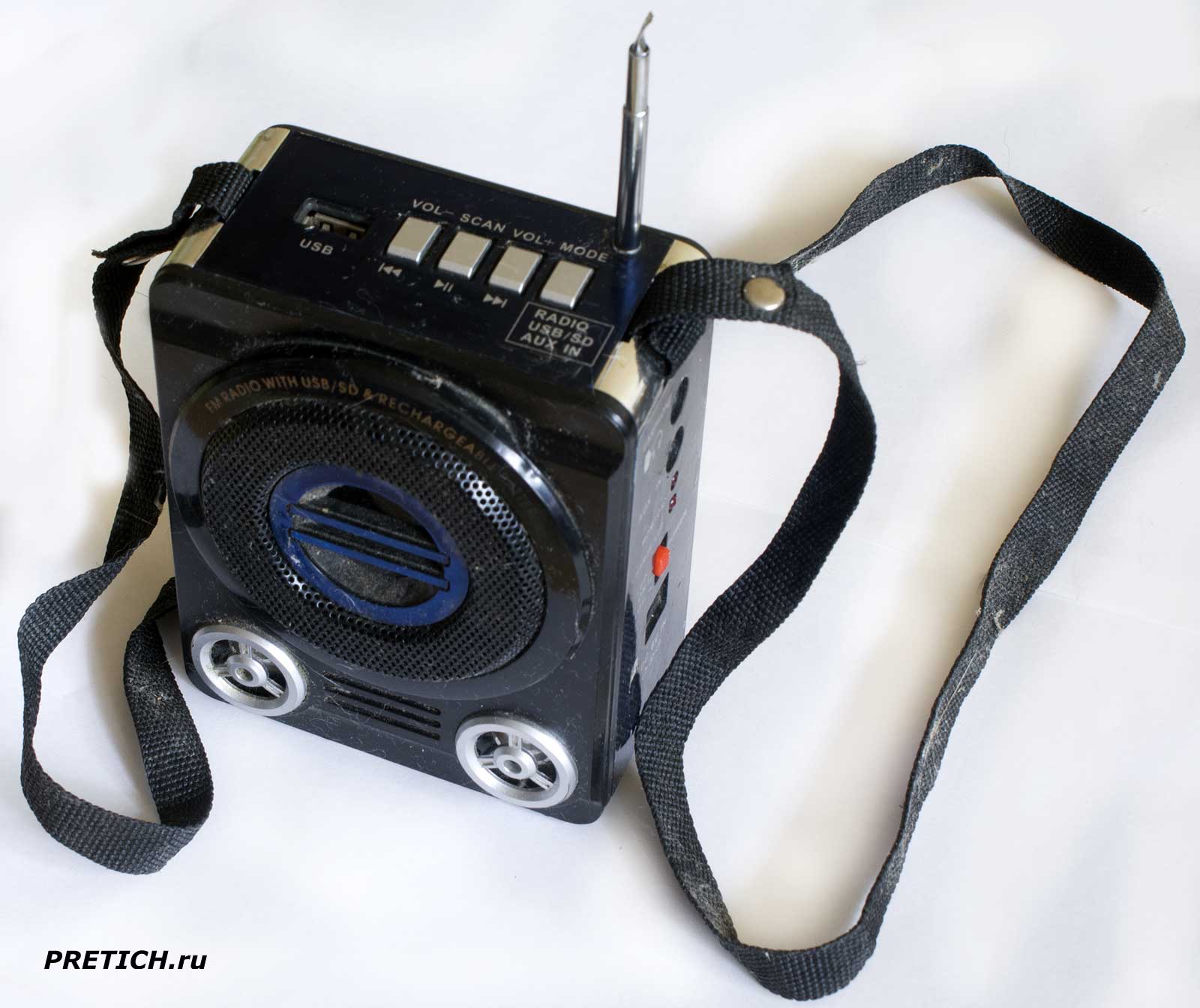

MRM-POWER MRM-6128T обзор радиоприемника и фонарика, и плеера



Итак, MRM-POWER MRM-6128T представляет собой вот такую пластмассовую коробочку. Размеры: высота 132 мм (без антенны), ширина 106 мм, глубина 65 мм. Телескопическая антенна, как видим, уже повреждена... Зато широкий нейлоновый ремень в порядке - он крайне прочный, закреплен заклепками. Его приходится срезать... Надо сказать, что внешний вид может несколько отличаться, особенно передняя панель - где решетка динамика. Ну, вероятно, бывают и внутренние отличия...

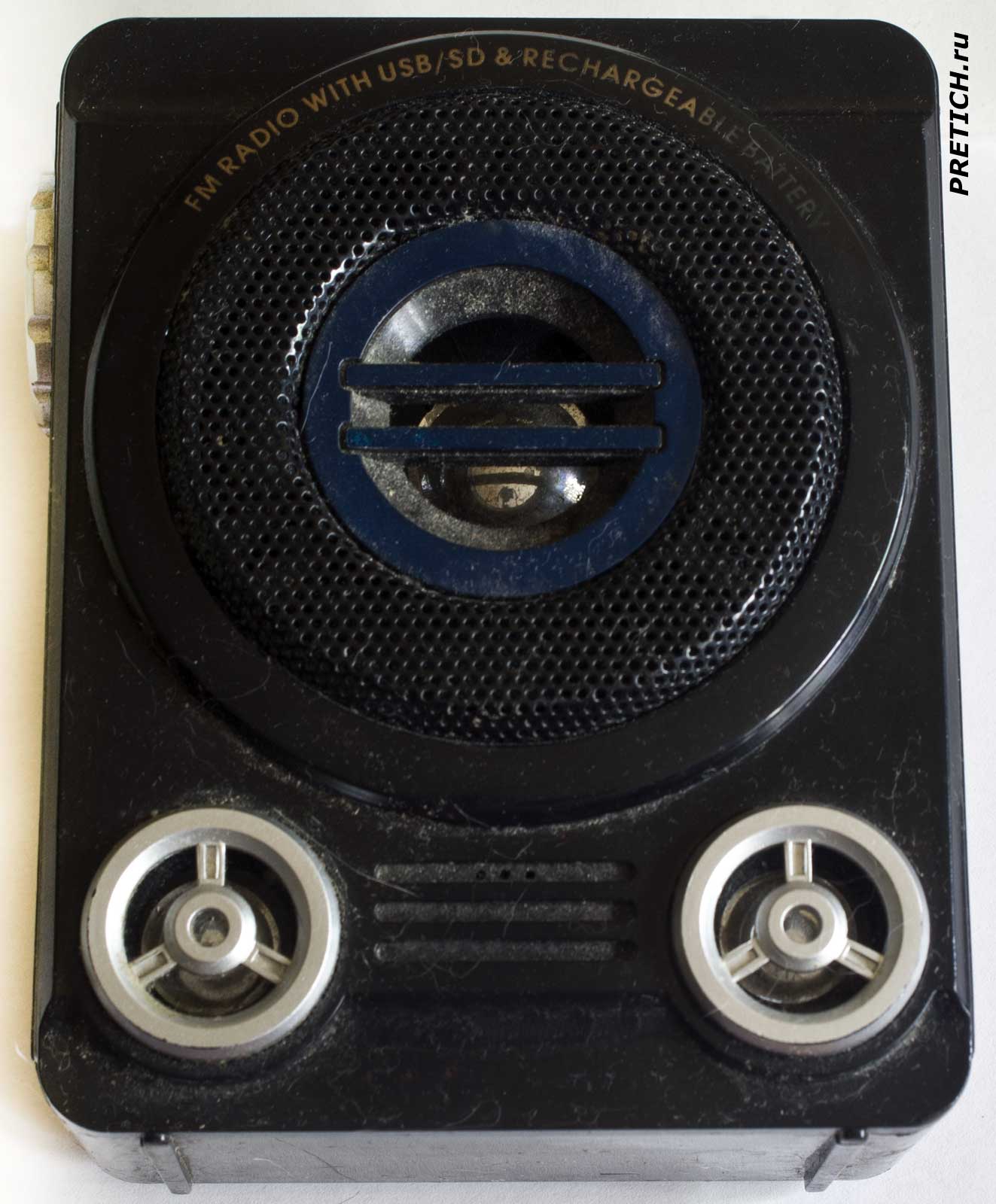

MRM-POWER MRM-6128T передняя панель и решетка динамика



Передняя панель - как видим, поработал этот аппарат немало... Ближе к верней части круглая металлическая решетка, с декоративной вставкой по центру - под ней расположен динамик. Сверху полукругом надпись: FM Radio With USB/SD & Rechargeable Battery. В низу две круглые вставки, которые как бы говорят - здесь маленькие динамики... потом три углубления полосками и в одной три отверстия (что как бы намекает - там микрофон)...

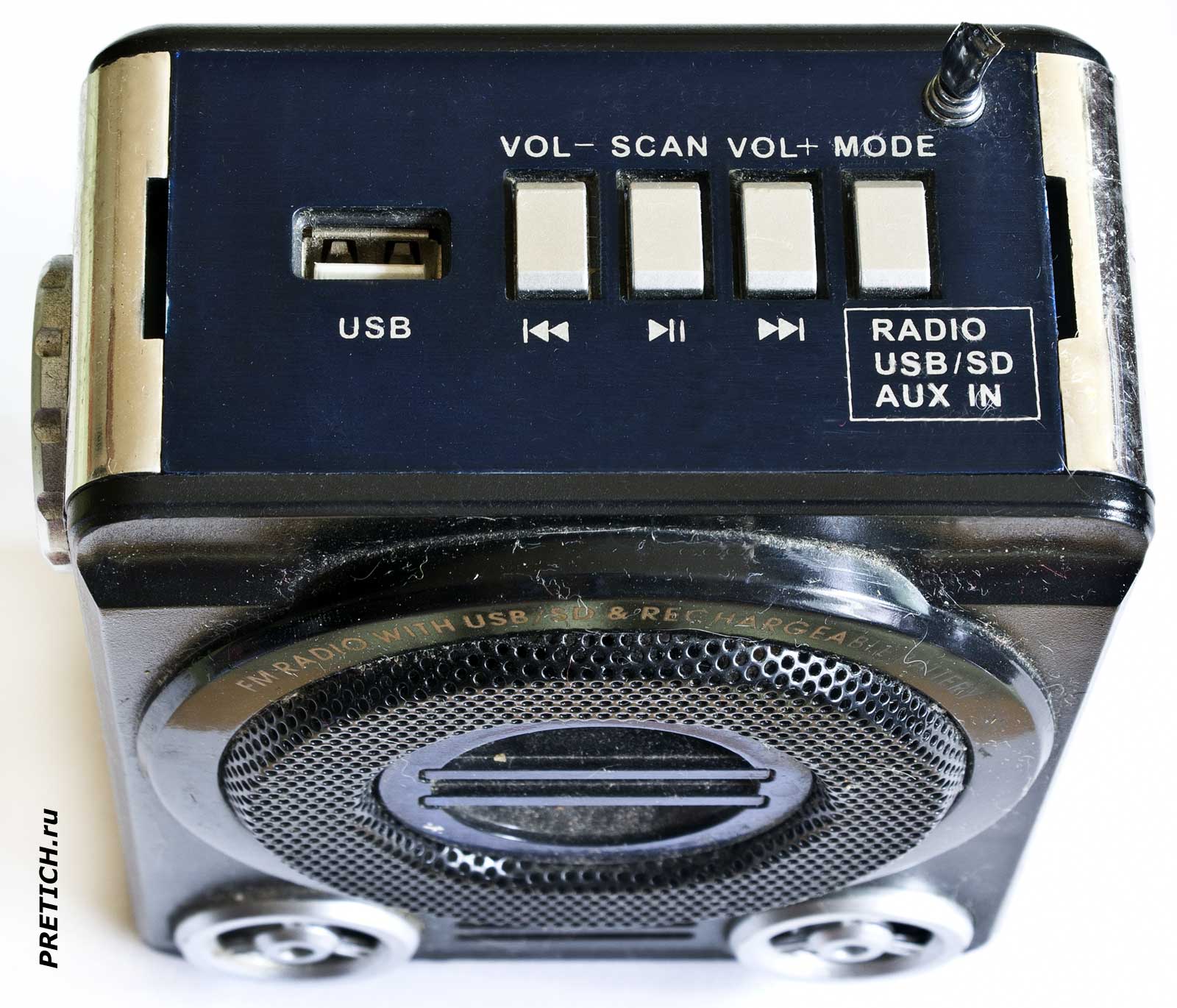

MRM-POWER MRM-6128T элементы управления сверху, всё в одном



Верхняя сторона: видим телескопическую антенну... ниже в ряд идут: разъем USB, затем четыре блестящие кнопки, которые выполняют разные функции это VOL- SCAN VOL+ MODE (громкость плюс и минус, сканирование радиостанций, выбор режима). А также символами - вперед, назад, воспроизведение/пауза.

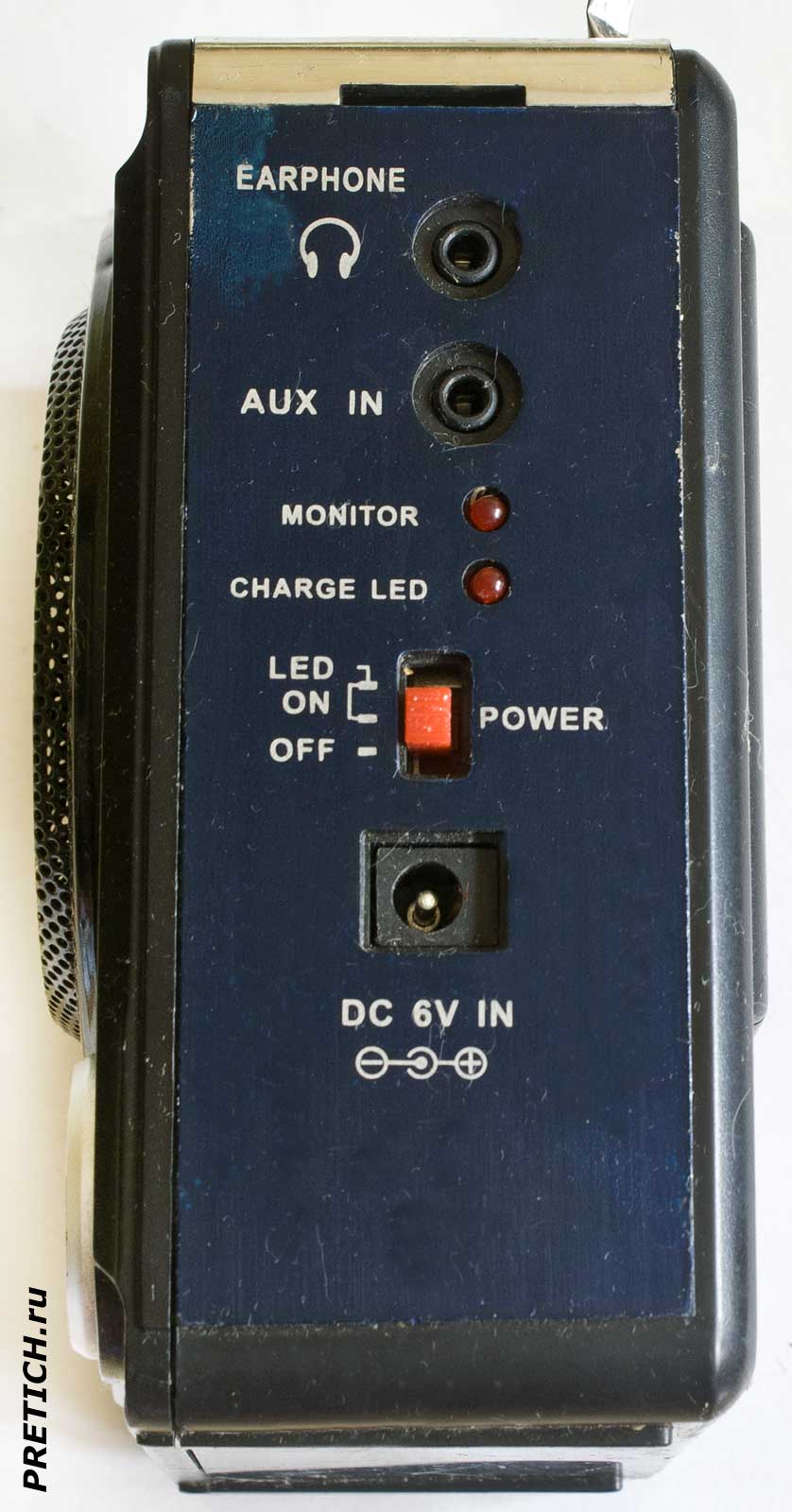

MRM-POWER MRM-6128T разъемы сбоку портативного радио, фонарика



С правого бока мы видим такие элементы: два 3,5 мм разъема типа мини-Джек, верхний - подключение наушников, ниже AUX IN - линейный вход (сюда можно подключить, например смартфон, как источник звука). Потом два красных светодиода, один - Monitor и второй Charge LED. Затем переключатель Power на три положения - LED, ON и OFF (это включение и отключение устройства, а LED - это включение фонарика). И замыкает эту группу стандартный разъем для внешнего блока питания на постоянный ток 6 вольт (вход) и указана полярность разъема (он служит для работы и зарядки встроенного аккумулятора).

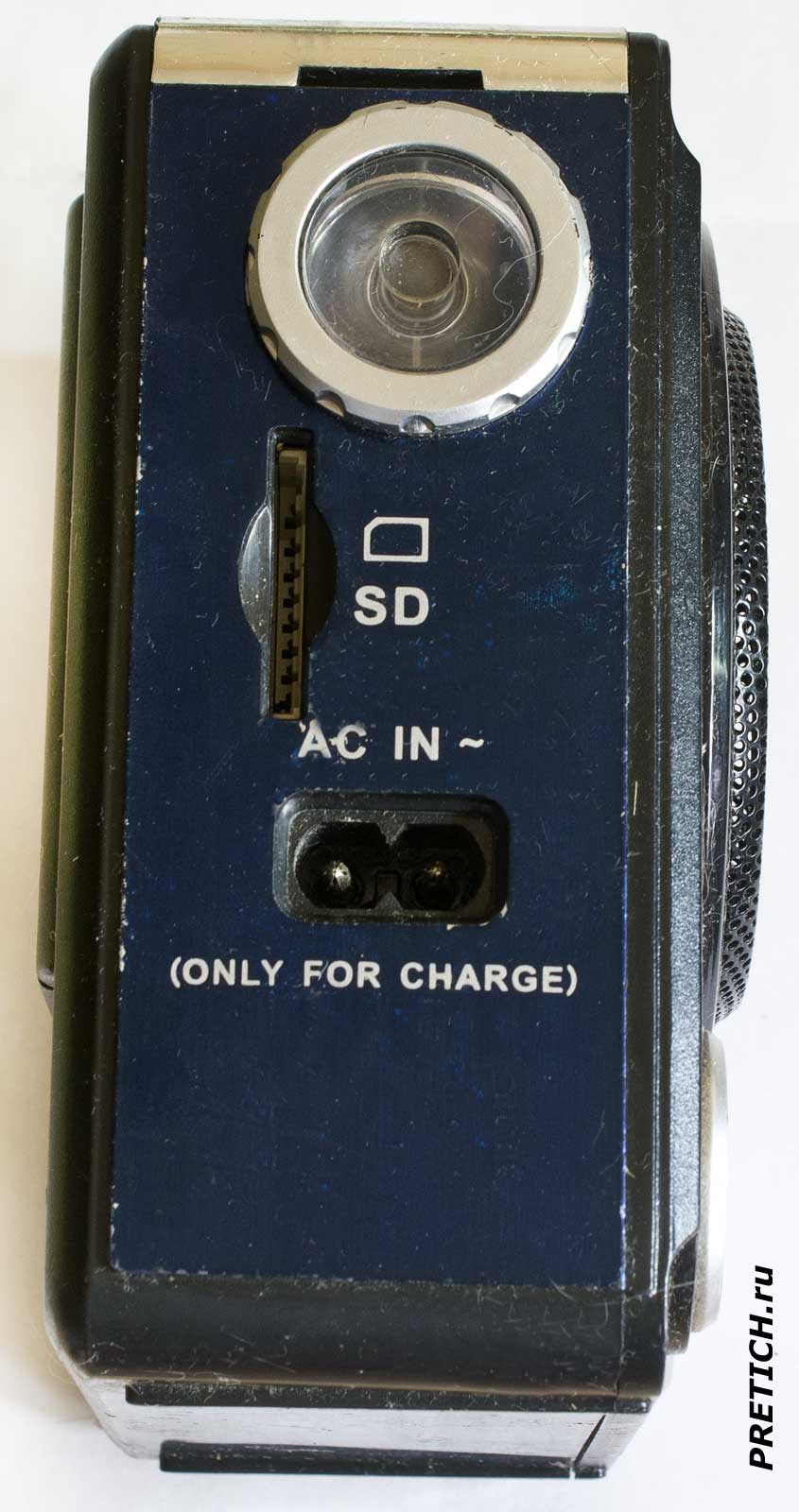

MRM-POWER MRM-6128T разъемы и фонарик, слот под SD карту



Левая сторона: в обрамлении блестящего кольца - рубчатый ободок, типа люнета, но кольцо не поворотное. Это фонарик. Затем идет слот под SD карту памяти. И обычного типа электрический разъем AC IN~ (Only For Charge) - это для зарядки аккумуляторной батареи от электрической сети.

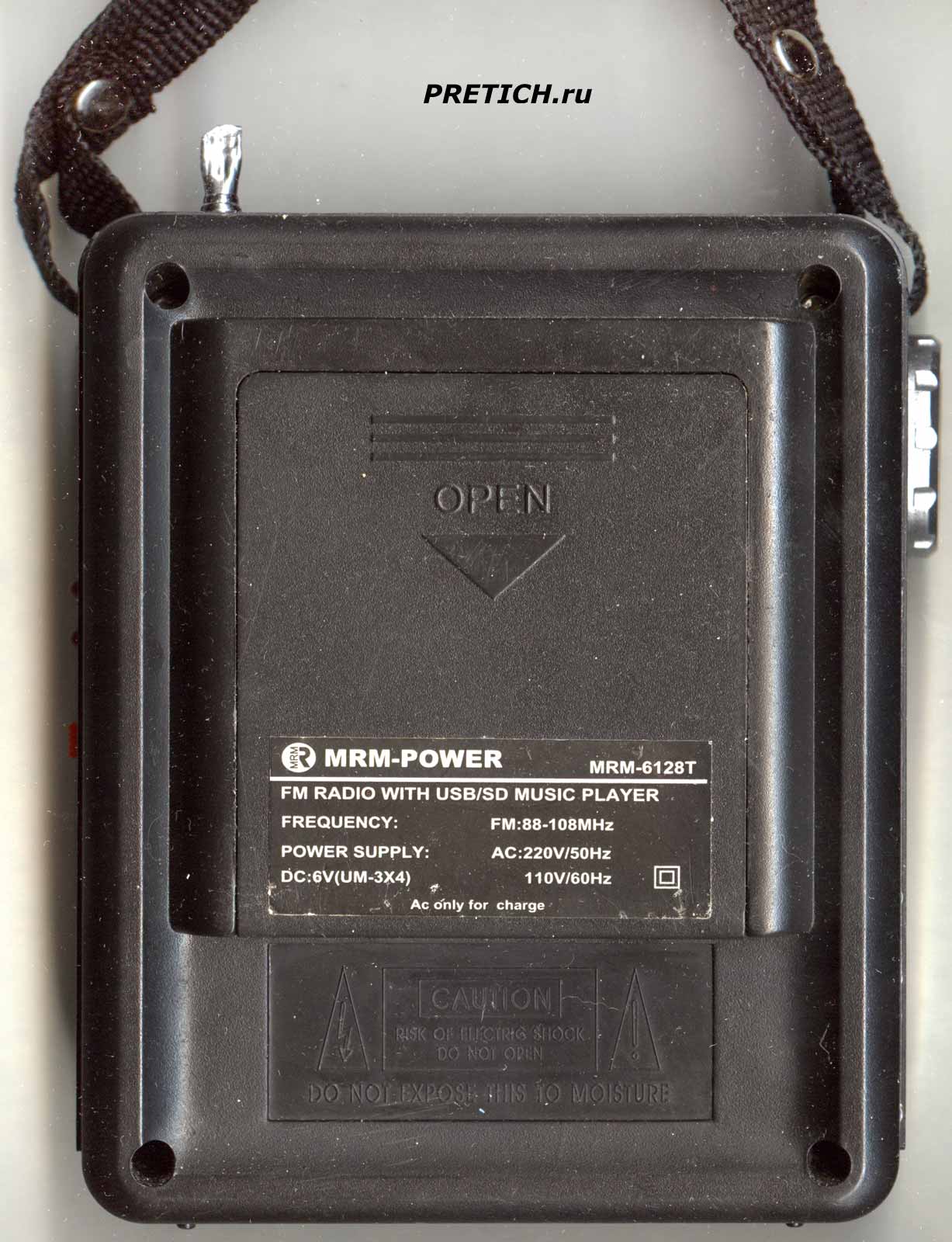

MRM-POWER MRM-6128T задняя сторона радио, фонарика, плеера



Задняя сторона - здесь большая крышка, на которой написано - OPEN, там вероятно расположен отсек для батареек... Внизу предупреждающая надпись, что может сильно ударить током...

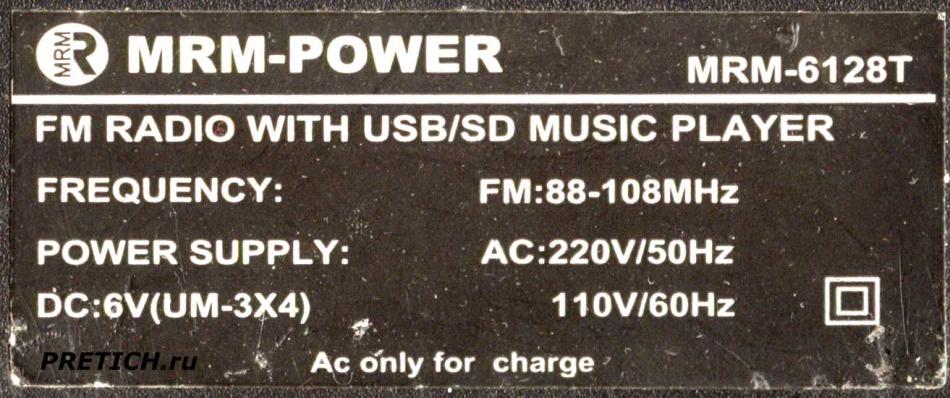

этикетка MRM-POWER MRM-6128T FM Radio With USB SD Music Player



А вот и этикетка - бумажная наклейка... логотип производителя MRM-POWER и название модели MRM-6128T. Название устройства - FM Radio With USB/SD Music Player. Частоты FM 88-108 МГц, Требования по питанию: AC 220V/50Hz или 110V/60Hz (только для зарядки). Питание от DC 6V (UM3x4)...

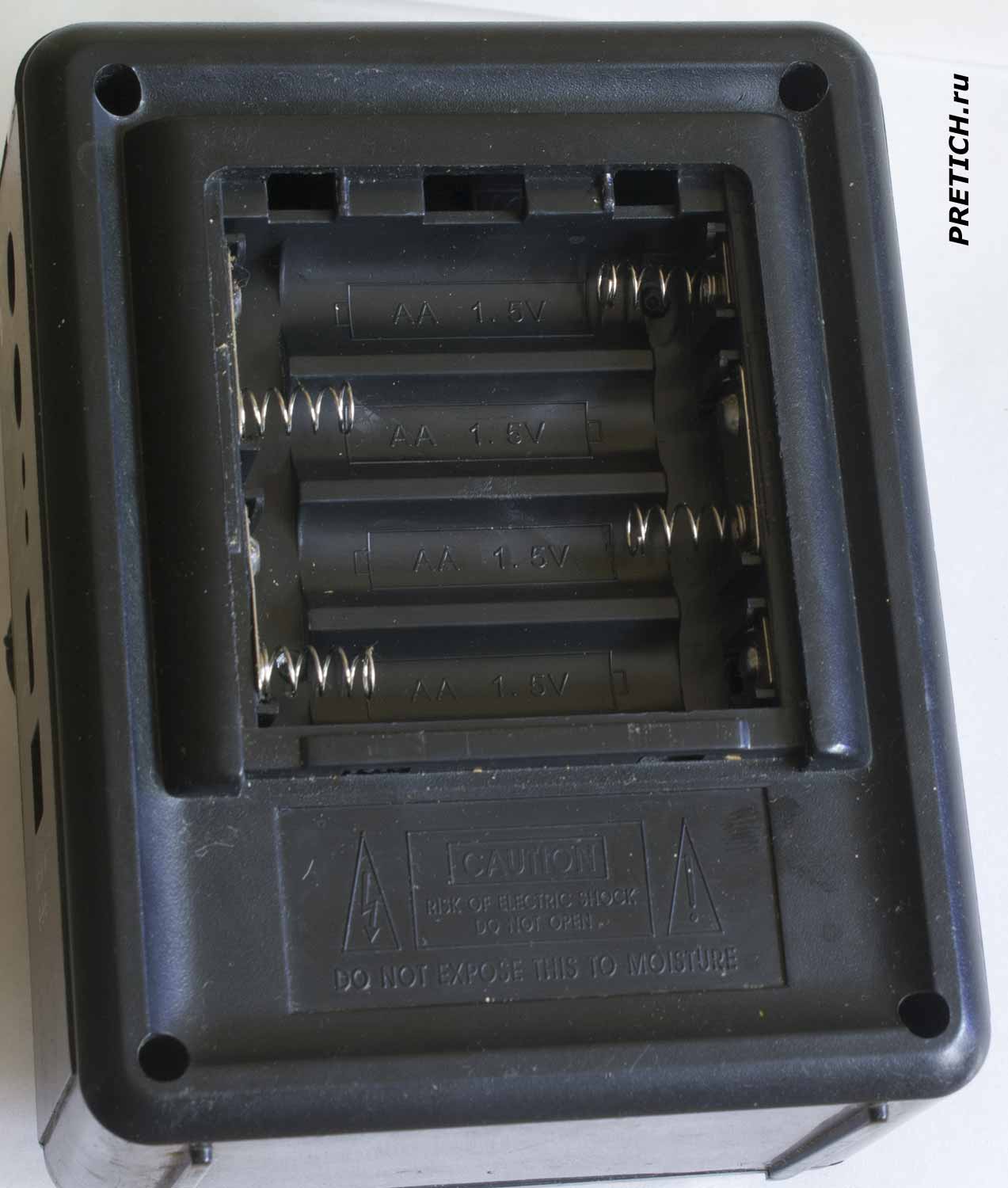

отсек для батареек в фонарике-радио MRM-POWER MRM-6128T



Крышка батарейного отсека сидит очень плотно - с трудом её открыл. Внутри место под четыре пальчиковые батареи формата АА.



Разборка MRM-POWER MRM-6128T



Чтобы разобрать этот аппарат, надо с задней стороны выкрутить четыре шурупа...

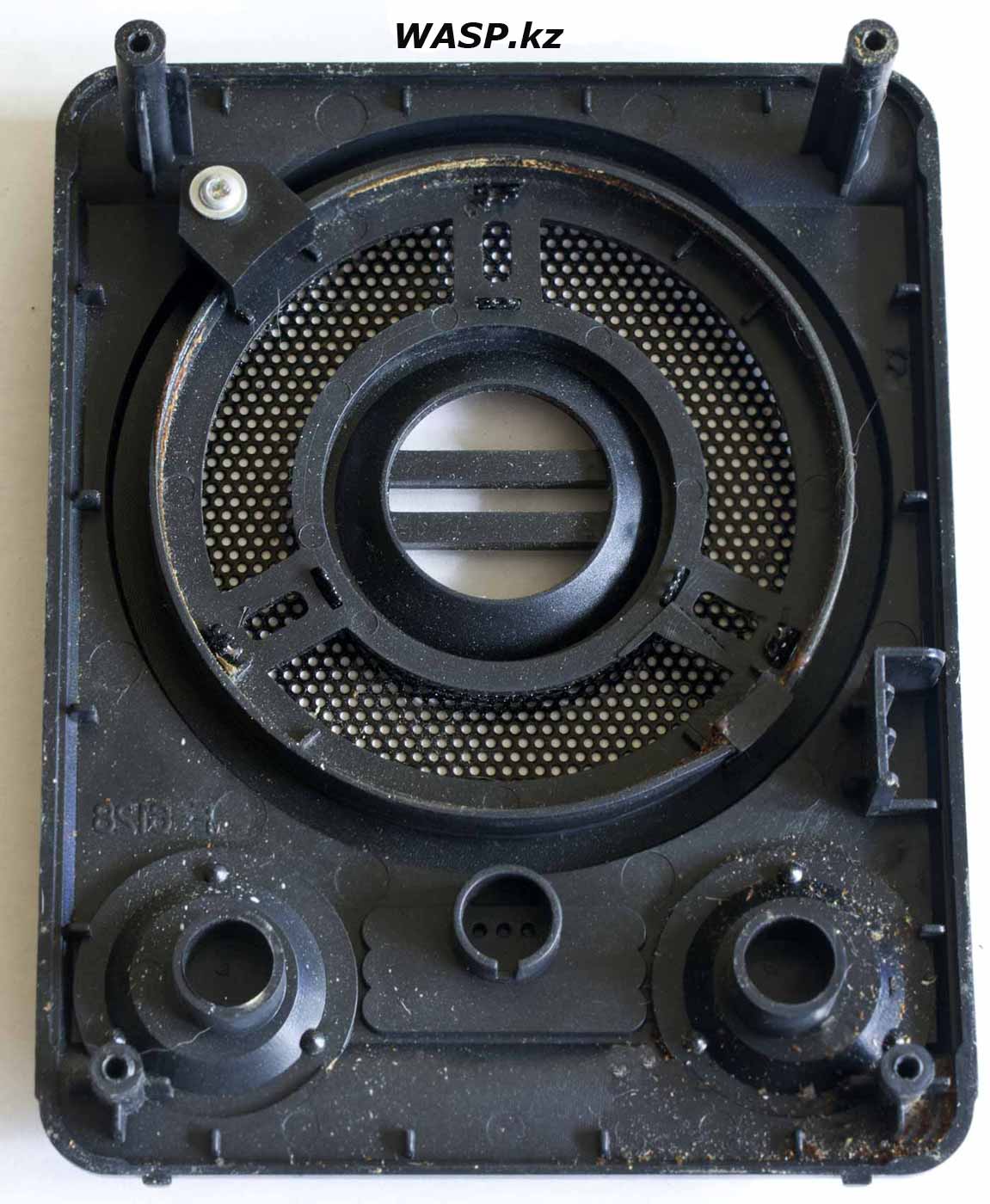

MRM-POWER MRM-6128T разборка радиоприемник - фонарик и прочее



Отделяется передняя сторона корпуса. Пластмасса вроде бы неплохая. Видим, что два маленьких типа динамика - это фальшивка. И также пустует место под микрофон (в других вариациях он может и присутствовать... для караоке?)...

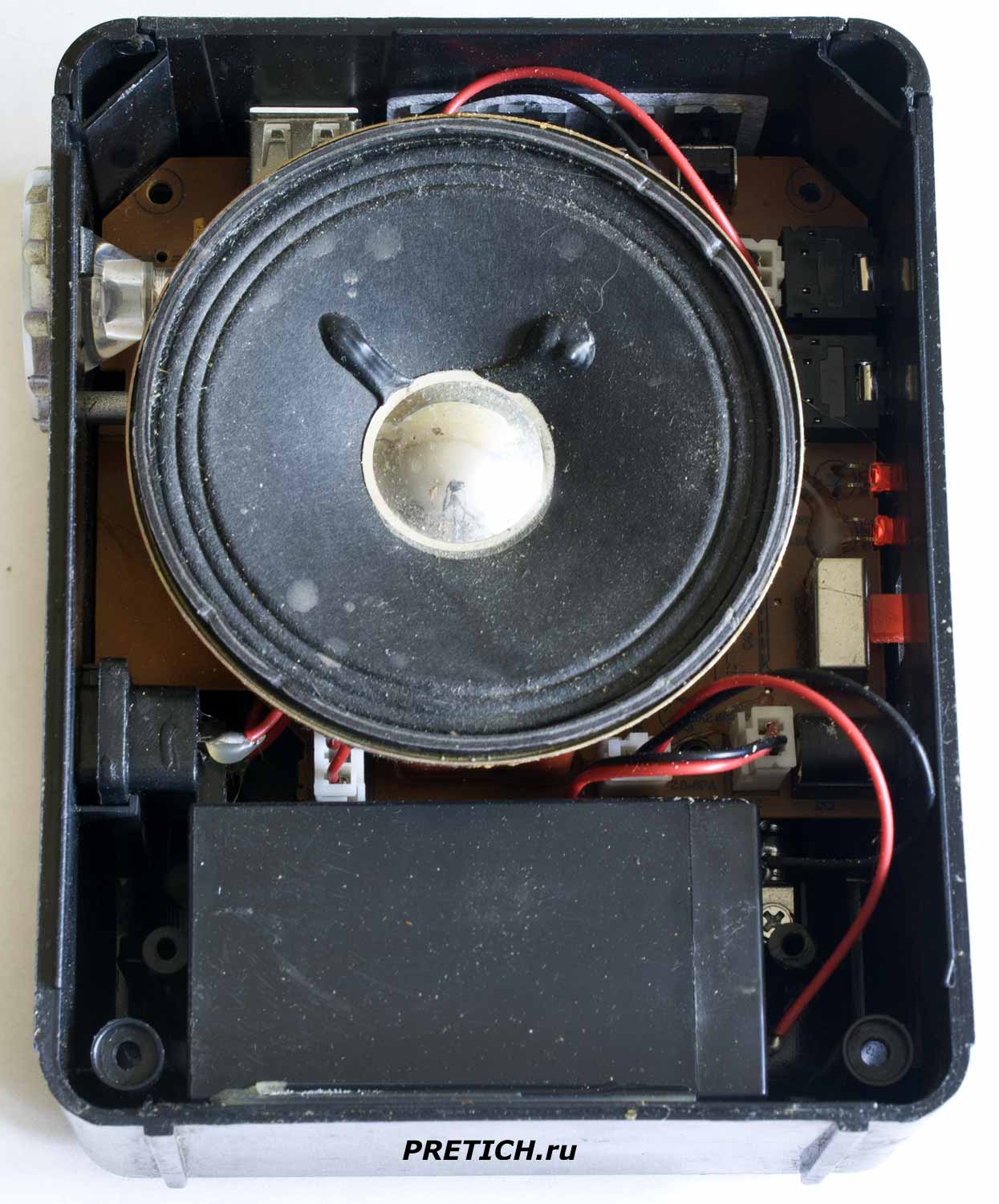

MRM-POWER MRM-6128T разборка и ремонт радио плюс фонарик



Заглядываем внутрь - здесь мы видим относительно большой динами и ниже аккумулятор...

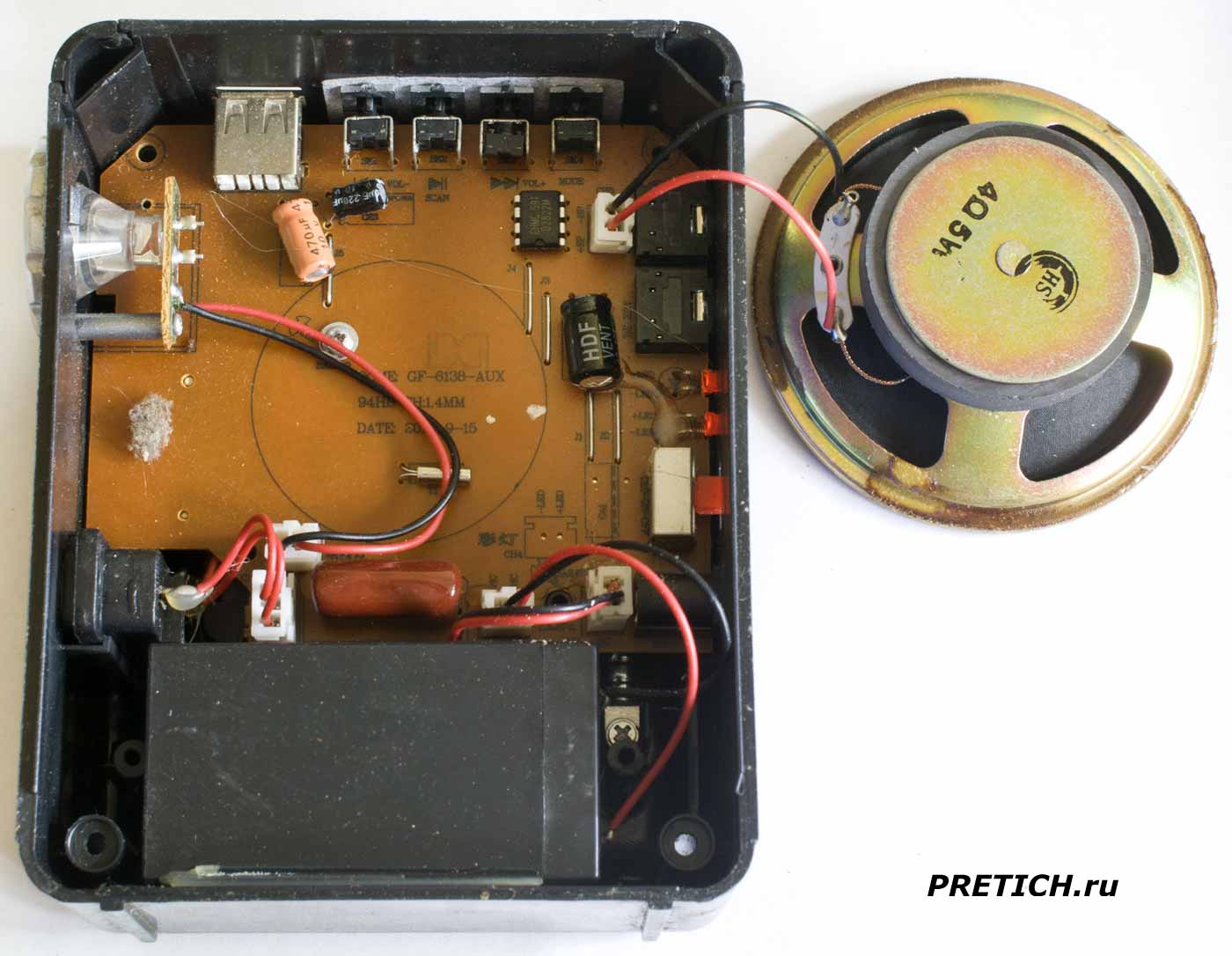

схема и устройство MRM-POWER MRM-6128T радиоприемник и прочее



Вытаскиваем динамик, вот и плата электроники... Все соединено проводами с разъемами... продолжаем разборку.

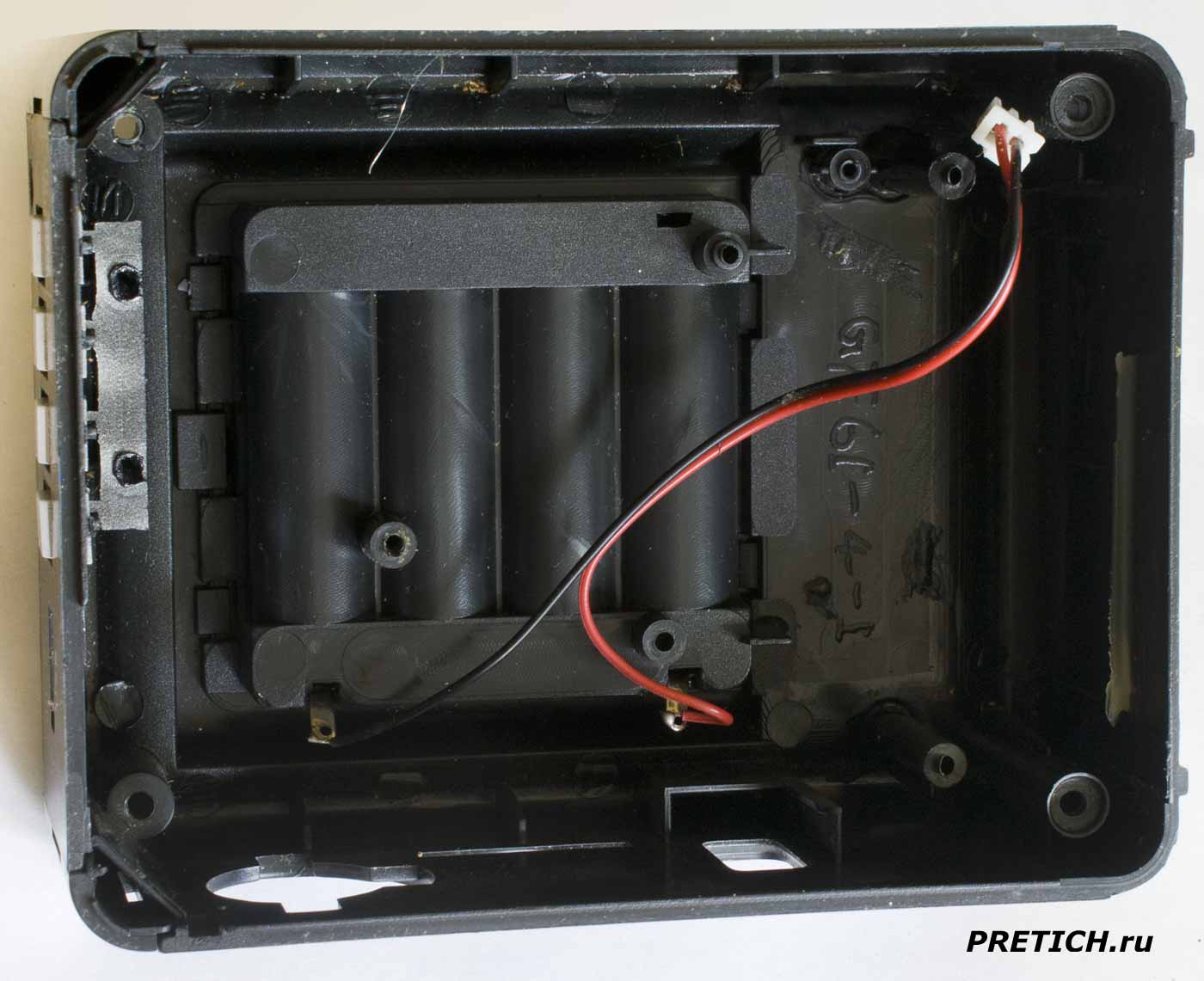

как разобрать MRM-POWER MRM-6128T, как найти полоску и отремонтировать?



Все извлекли, осталась пустая половинка корпуса - здесь остаются верхние кнопки и батарейный отсек - он тоже имеет провод с разъемом.



Все элементы MRM-POWER MRM-6128T

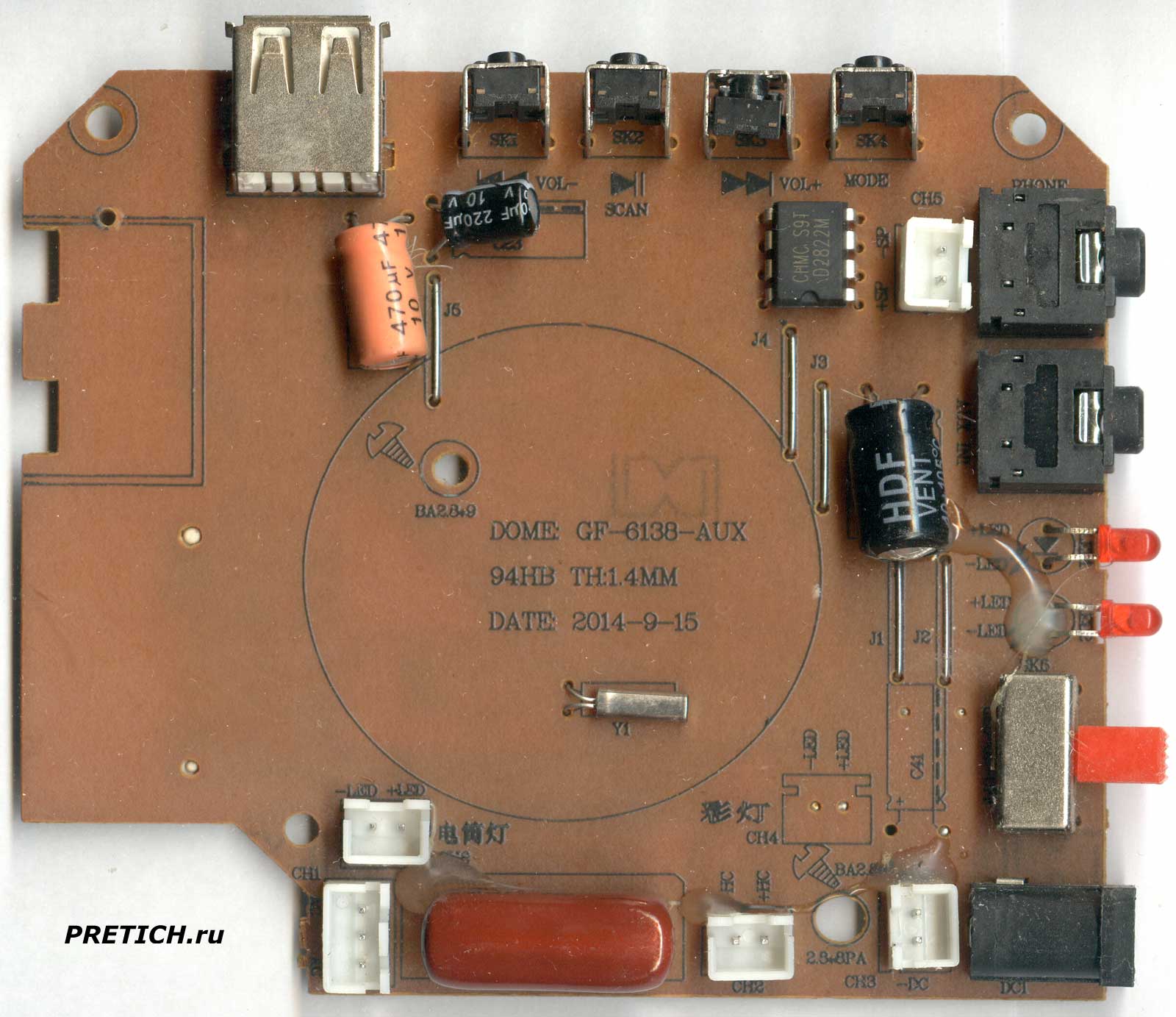

MRM-POWER MRM-6128T плата радиоприемника GF-6138-AUX



Плата электроники - это, конечно же, самое главное. С неё и начнем. Это односторонний текстолит и на нем маркировка - DOME: GF-6138-AUX 94HB TH:1.4MM DATE: 2014-9-15. На плате видим микросхему CHMC D2822M и это клон TDA2822M - двухканальный аудио усилитель мощности. Он выдает примерно 1,5 Вт на динамик... И тут же разъем на динамик и далее идет разъем на наушники... Три электролитических конденсатора, один из которых уже вздулся... Порт USB и четыре микрокнопки. Прочие элементы... Видим, что не распаян один разъем и один электролитический конденсатор.

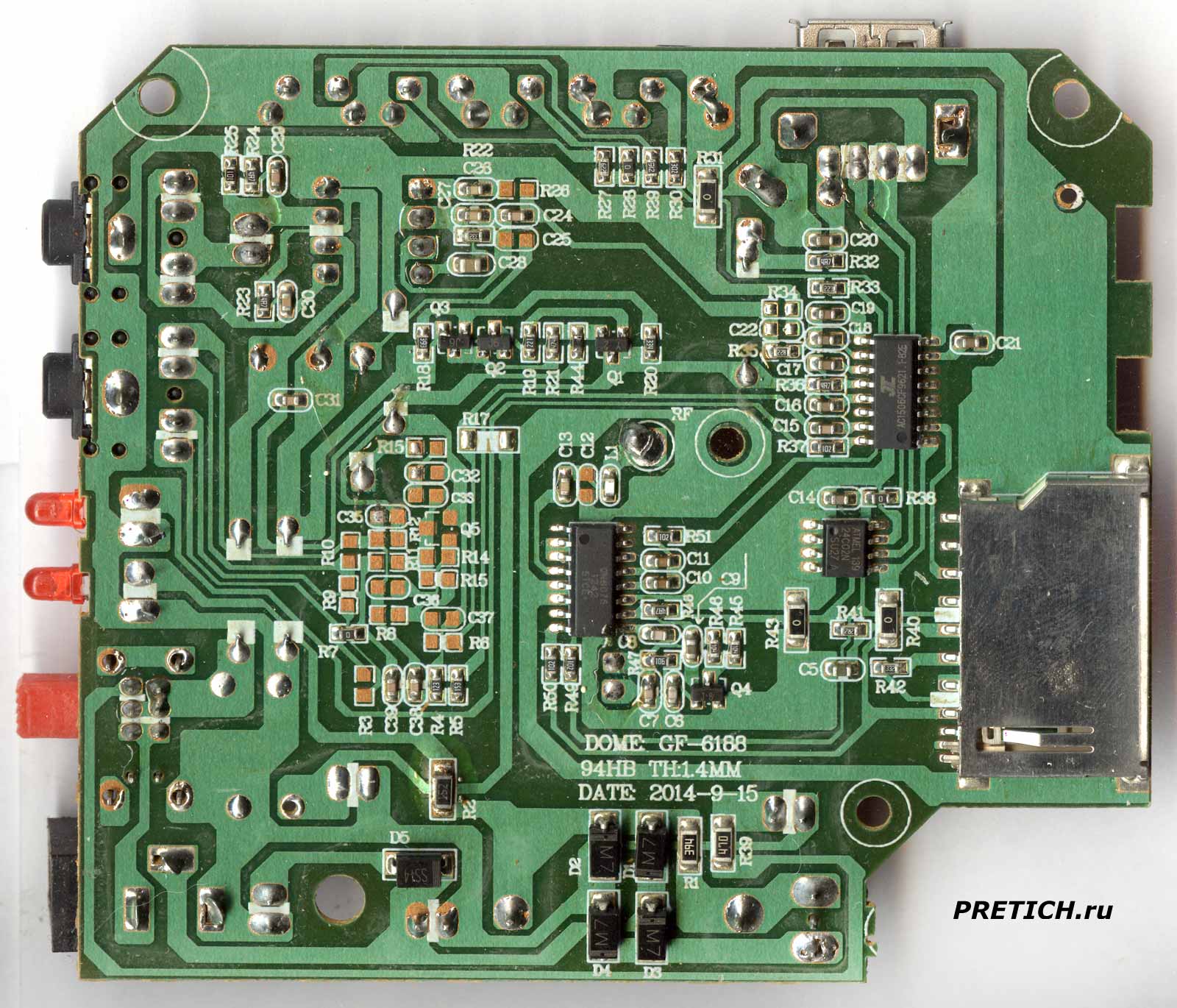

GF-6188 схема радиоприемника и фонарика MRM-POWER MRM-6128T



Обратная сторона, здесь дорожки и много элементов. Но сперва маркировка - она такая же, только почему-то указано GF-6188... наверное, опечатка, впрочем - обо всем этом в заключительной части статьи. Здесь много SMD-элементов и много разведенных, но пустующих мест... Слот под карту памяти.

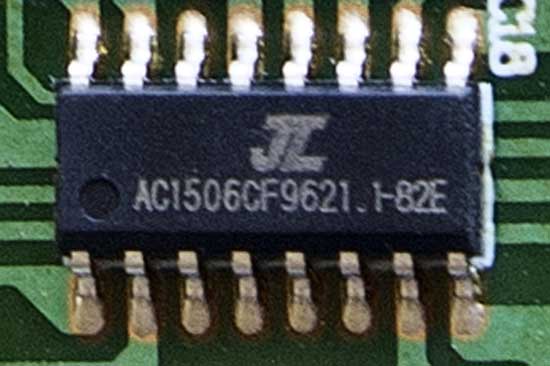

Микросхема JL AC1506CF9621.1-82F контроллер



И микросхемы: JL AC1506CF9621.1-82F - даташита на эту микросхему я не нашел... Но выяснил, что она обеспечивает работу USB и слота SD карты, а также - работу караоке... но этой функции здесь нет. Чип ATMEL 24C02N это сип EEPROM памяти.

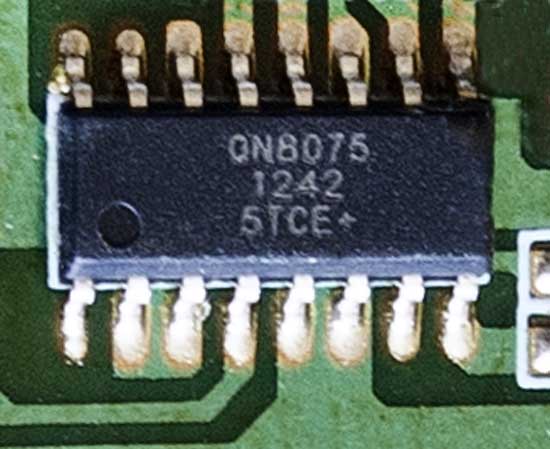

QN80705 тюнер - микросхема радиоприемника



Микросхема с маркировкой QN8075 1242 5TCE+ и это FM-тюнер... с некоторыми сложностями все-таки информация была найдена на этот чип...



Фонарик в MRM-6128T

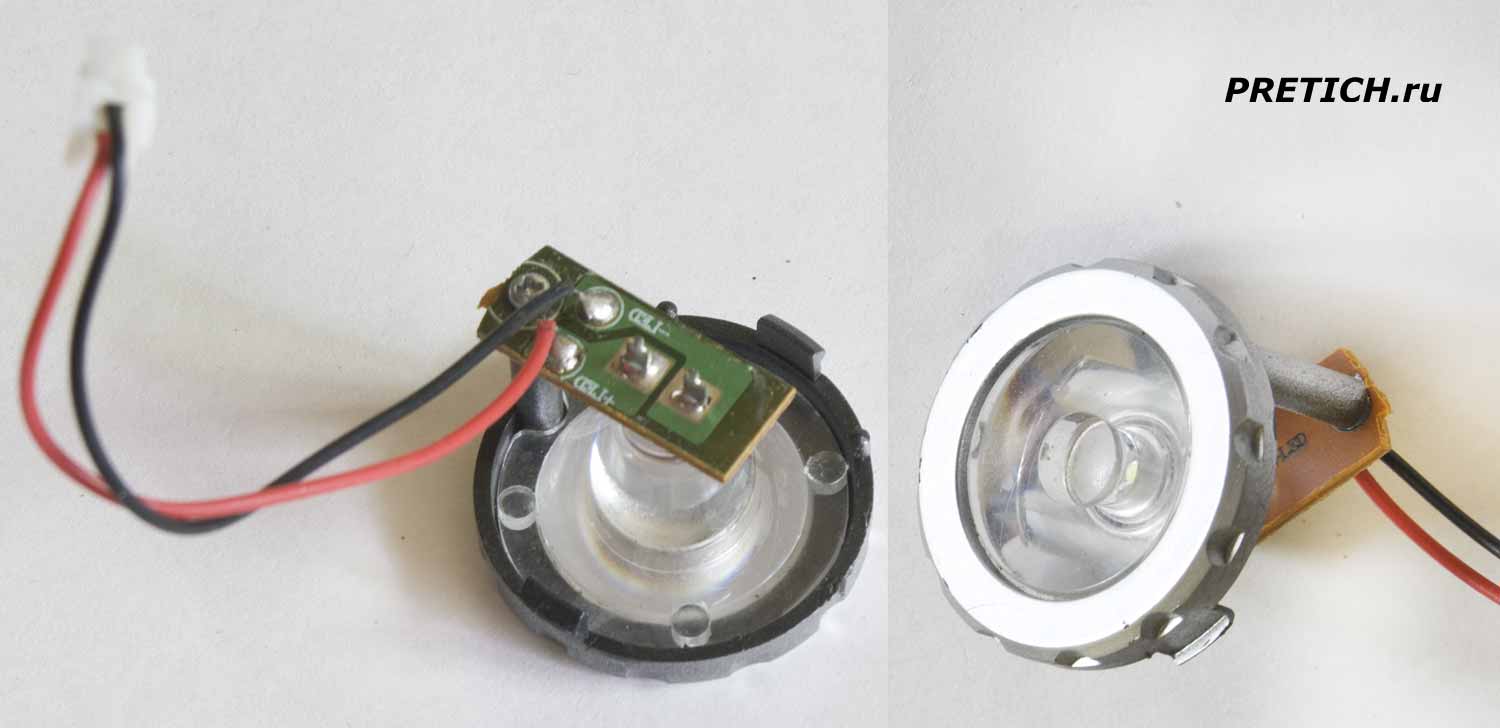

MRM-POWER MRM-6128T блок фонарика в китайском радиоприемнике



Отдельный блок - это светодиодный фонарик в радиоприемнике. Он производит несерьезное впечатление... Разбираем его!

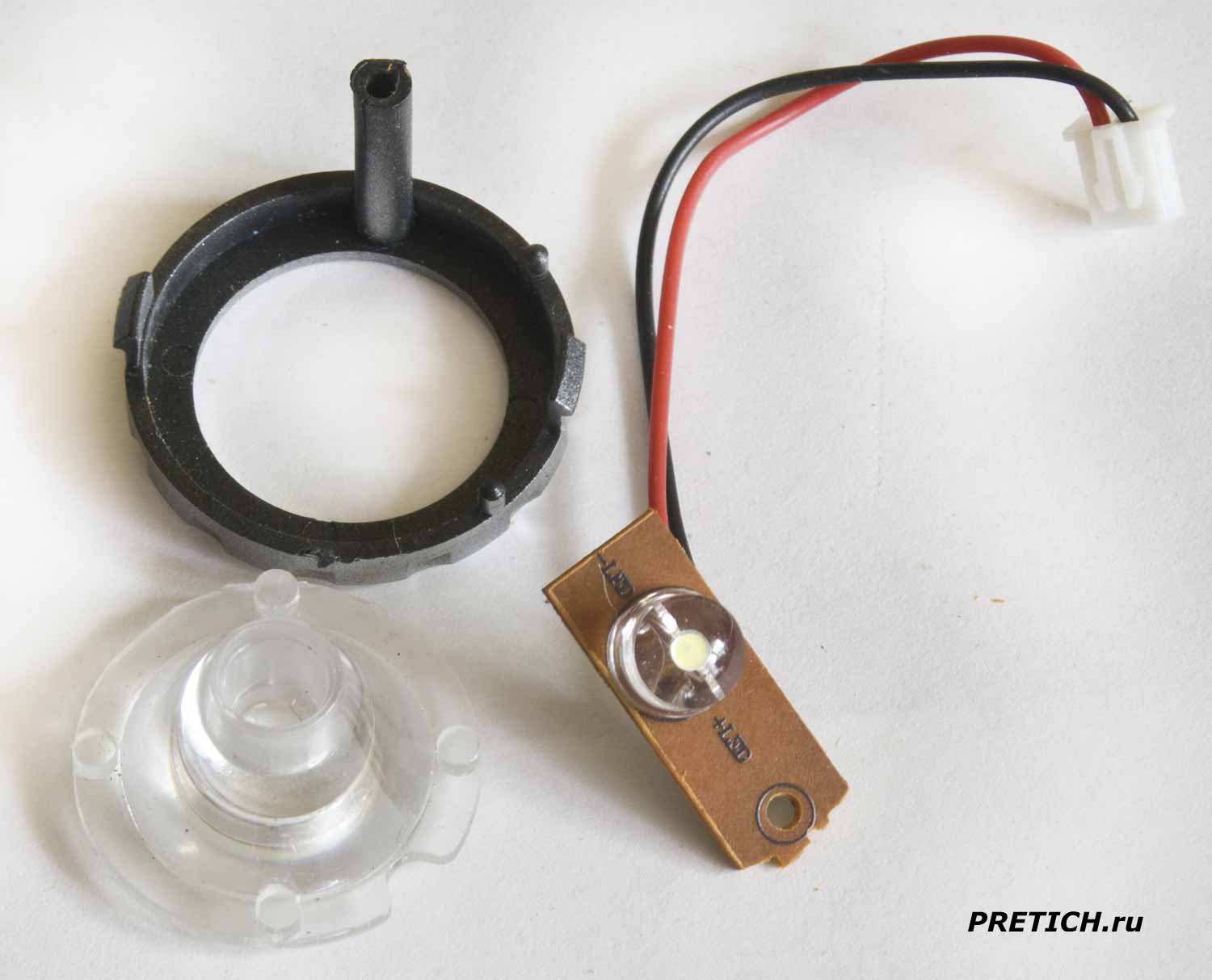

MRM-POWER MRM-6128T разборка фонарика, мощный светодиод, линза



Итак - пластмассовое колечко, линза из оргстекла, маленькая плата к которой припаян большой и мощный светодиод. Два провода и разъем. Вот такая конструкция.



Динамик в приемнике

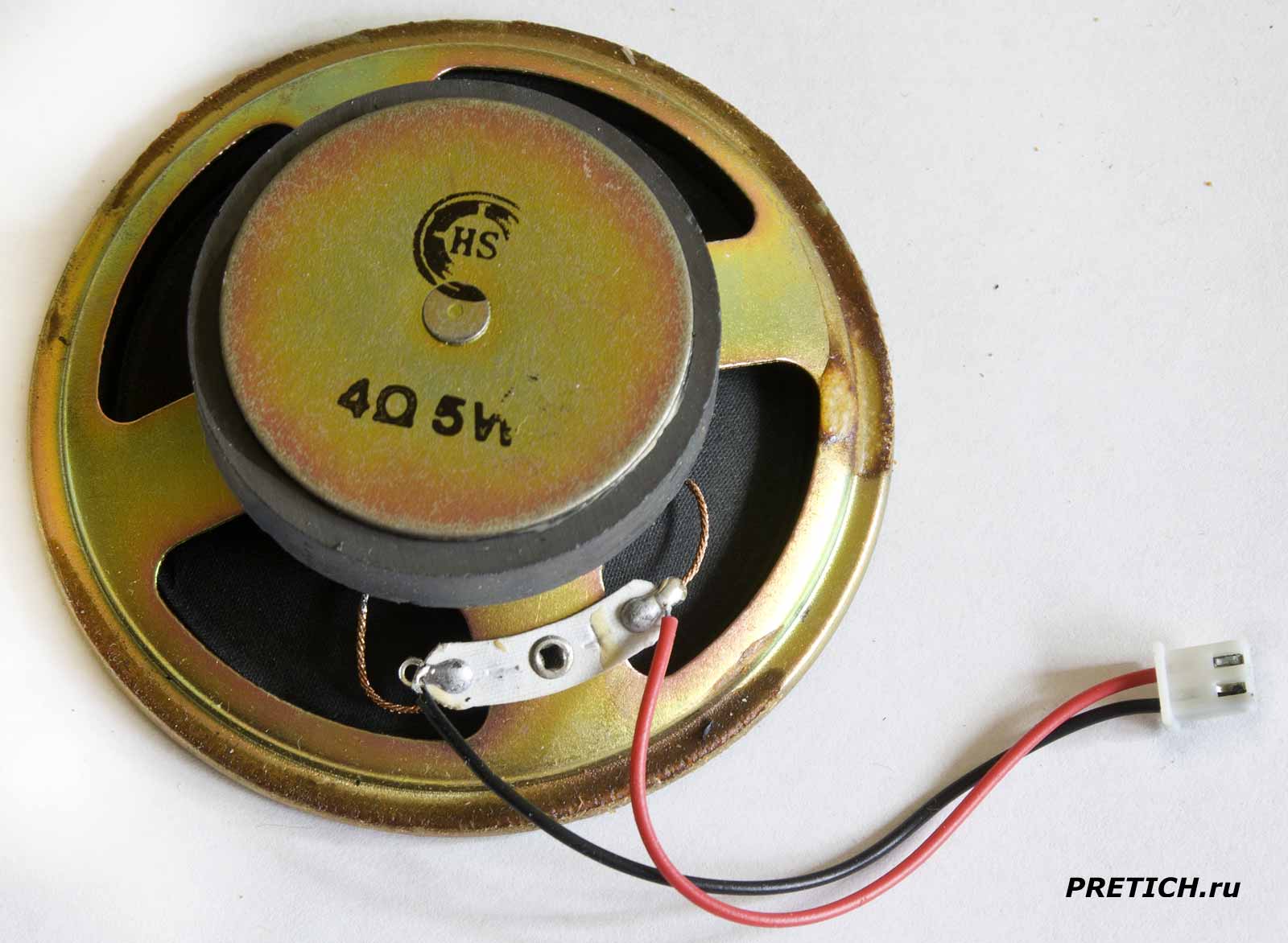

широкополосный динамик HS 77 мм диаметр, 4 ома 5 Вт что с ним сделать?



Источник звука - динамическая головка стандартного типа. Круглого типа, с неэкранированной магнитной системой. Диаметр стальной штампованной корзины 77 мм. Корзина не имеет монтажных элементов. Диффузор и подвес выполнены заодно из бумажной массы с пропиткой, диаметр подвижной част 68 мм. Пылезащитный колпачок из зеркальной пленки. Все прочее обычное и ничем не примечательное... контактная площадка имеет маркировку полярности. Магнит большой кольцевой, на торцевом фланце маркировка - 4Ω 5W, и логотип HS неизвестного производителя...

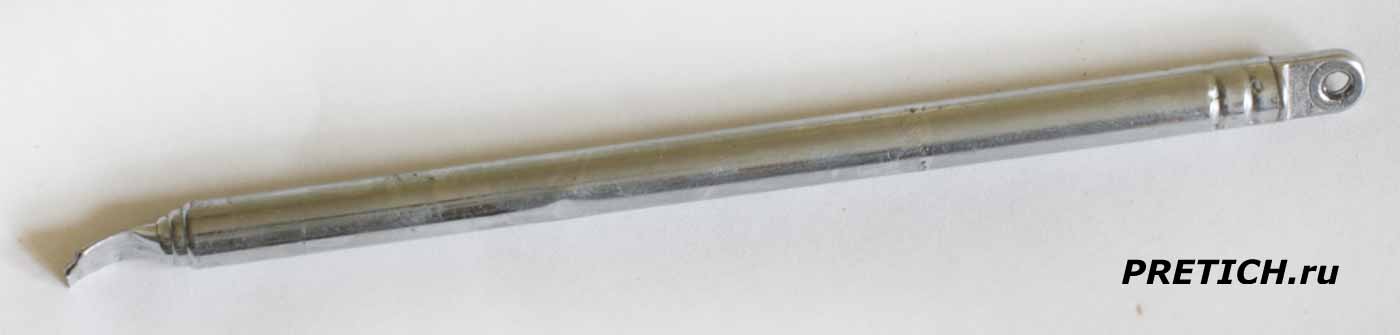

Телескопическая антенна из китайского радиоприемника из чего сделана?



Телескопическая антенна сделана из немагнитного материала, но это не латунь. Нержавейка, наверное. Внутри есть стальной сердечник. Длина в сложенном состоянии 120 мм, в раздвинутом 270 мм.

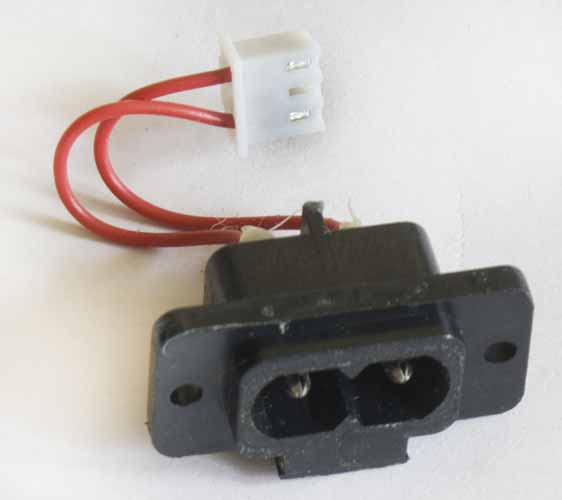

Стандартный электрический разъем тип IEC C8 в чем его достоинства?



Электрический разъем типа IEC C8...

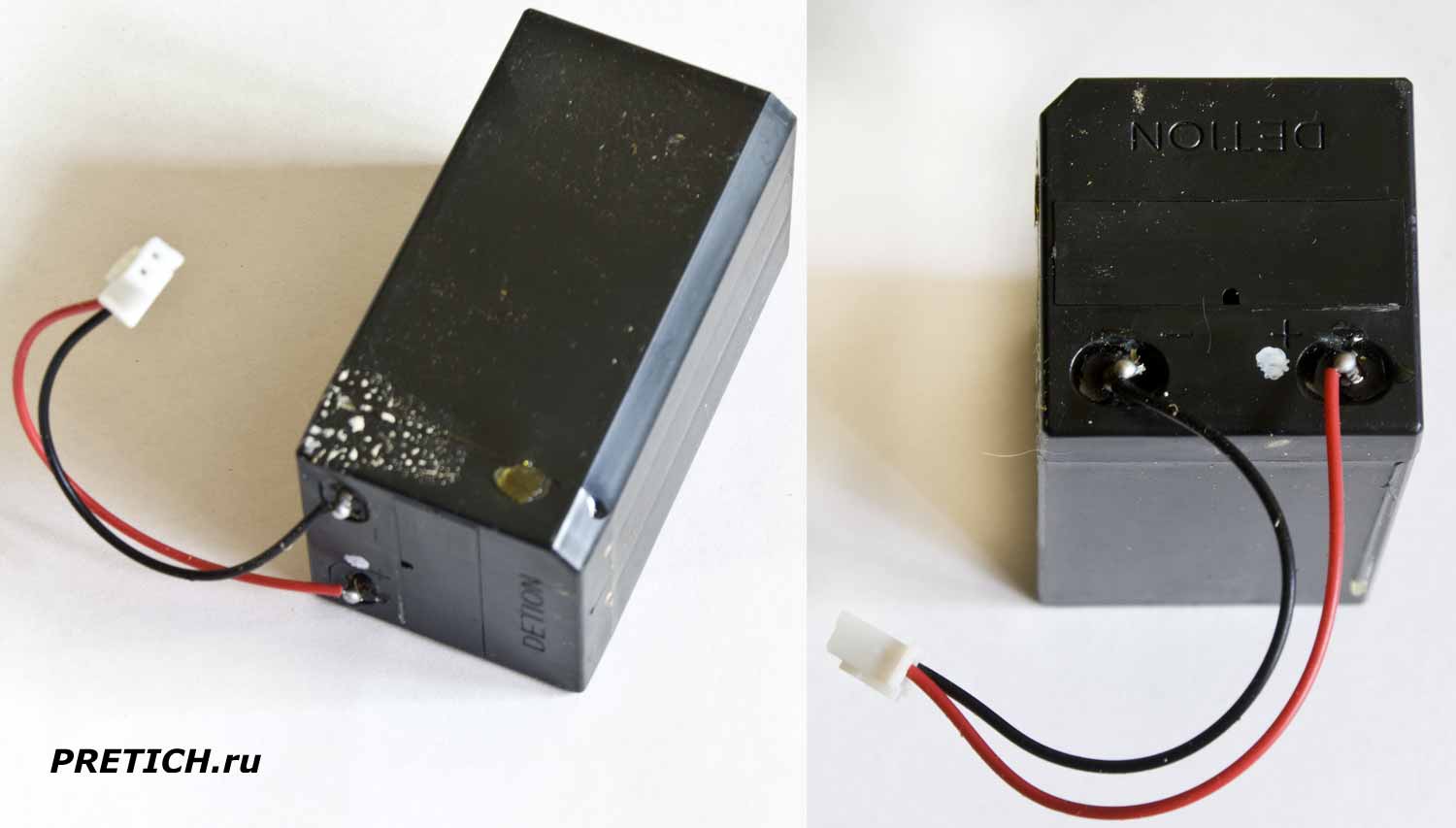

DETION свинцово-кислотный аккумулятор из фонарика, какие параметры?



DETION именно такая маркировка стоит на свинцово–кислотном аккумуляторе, промаркирована полярность и все - больше ни единой надписи... Весит эта АКБ до неприличия мало... Здесь нет маркировки, но подавляющая масса таких аккумуляторов на 4 вольта и 800-1200mAh.



MRM-POWER MRM-6128T - итого



Пришло время подвести некоторые итоги. Аппарат MRM-POWER MRM-6128T был полностью разобран и позже утилизирован. В принципе, ничто не мешало его собрать назад, но... Аккумулятор был уже на последнем издыхании, да и прочее не внушало оптимизма. Но будем максимально объективными.



Радиоприемник не работал, вероятно, что-то сгорело... чаще всего такое происходит, когда во время от зарядки от электрической сети пытаются воспользоваться им как фонариком или приемником...

Фонарик работал и надо сказать, светил он отлично. Очень яркий и сперва заряда от батареи хватало на очень долго (хотя мне он попал уже в изрядно бэушном состоянии). Но надо сказать - пользоваться фонариком неудобно - он включается и выключается маленьким переключателем, который в темноте еще найти надо! Отдельная кнопка для фонарика не помешала бы!



Не работало устройство и как плеер... ни от SD от USB, ни от линейного входа... Но я слышал, как точно такой же радиоприемник использовали как мини-колонку вместе со смартфоном - он очень голосистый, да - громкий, но низов ему явно не хватает.



Исполнение - аппарат сделан достаточно хорошо. Пластмасса крепкая. Провода внутри, на удивление, нормальные и припаяны хорошо. Все на разъемах - удобно и качественно. Имеющийся аккумулятор - это явный минус... слишком он дешевый. Не знаю, какую автономность работы он обеспечивает в разных режимах... А использовать батарейки я не стал - они сейчас по цене дорогие... если хорошие и качественные брать, то дороже самого устройства выйдут.



Многие этот радиоприемник и "всё в одном" берут на рыбалку, на дачу или в поход. Однако это совсем не такого ранга устройство. Оно совершенно не герметичное - и это минус. Затем, в нем не хватает часов - а в условиях "дикой природы" - это очень важный момент.



Итак, подводим итог. Мы имеем FM радиоприемник, с цифровым сканированием радиочастот. Неплохой, но неудобный фонарик. Два слота для внешних накопителей, для прослушивания музыки в формате MP3 - максимально поддерживаемый объем этих накопителей не известен. Линейный вход превращает устройство в миниатюрную акустическую систему. Энергетическая составляющая: аппарат имеет встроенный аккумулятор и может работать от внешнего блока питания, от которого производится и одновременная зарядка АКБ (вероятно, уточнить негде). Кроме того зарядку можно проводить и от сети переменного тока (при этом устройство не включать и им не пользоваться). Так же можно дополнительно использовать четыре батарейки или аккумулятора формата АА. Внушительные возможности! Однако, не хватает одной маленькой, но суперважной функции - использование этого устройства как POWERBANK - для подзарядки от него смартфона или планшета...



Близнецы братья



В интернете полно самых разных клонов этого устройства... далее фото из интернета.

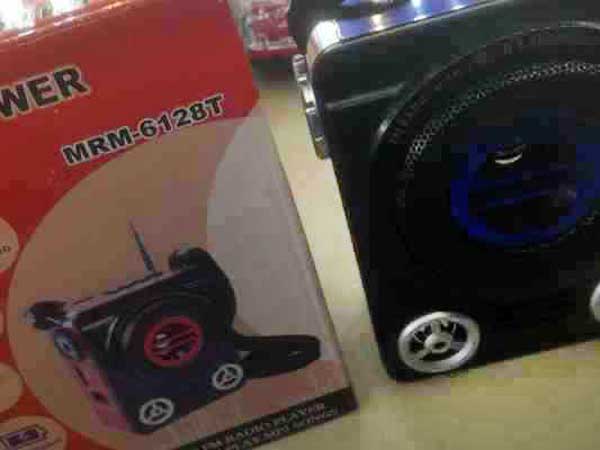

полное описание и отзыв на радио и фонарик MRM-POWER MRM-6128T из Китая



Вот так в такой коробке этот радиоприемник MRM-POWER MRM-6128T и продается, в комплекте только электрический шнур.

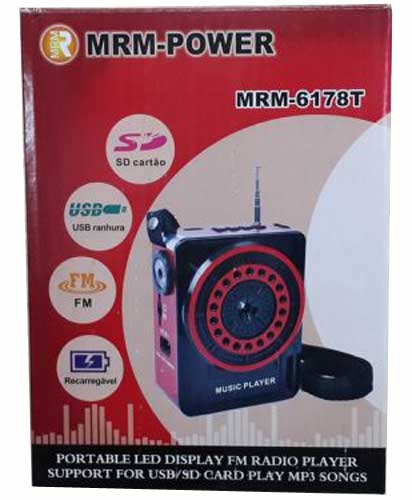

MRM-POWER MRM-6178T китайский радиоприемник, фонарик и плеер



А вот это тот же аппарат, но под именем MRM-POWER MRM-6178T и отличается он только лишь дизайном передней панели (может еще какие есть отличия?)

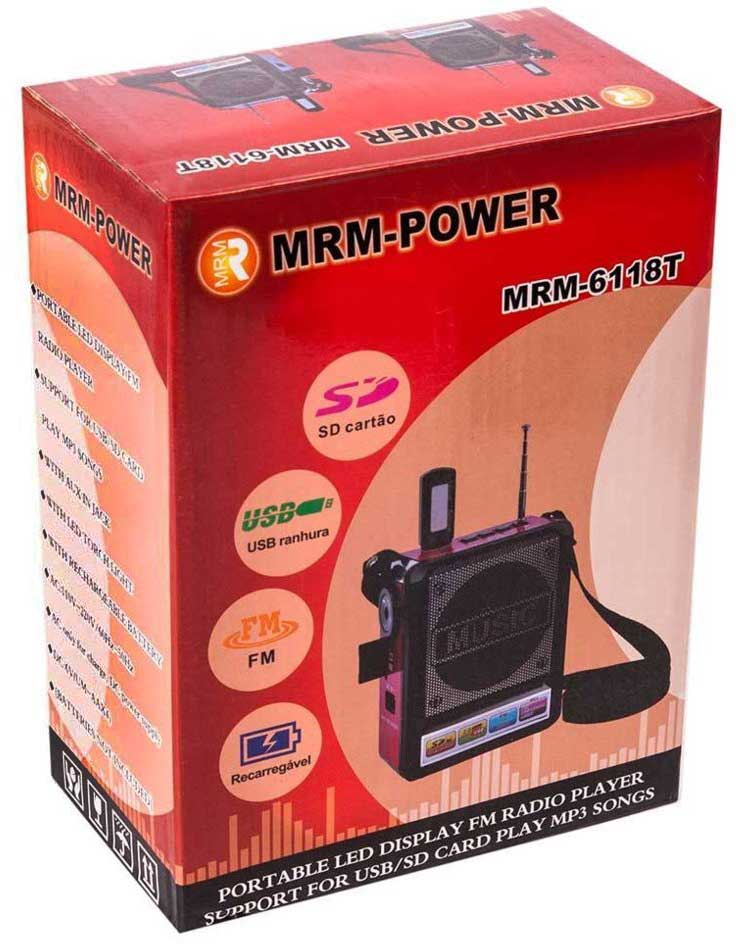

MRM-POWER радио и фонарики MRM-6118T и MRM-6128T в чем отличия?

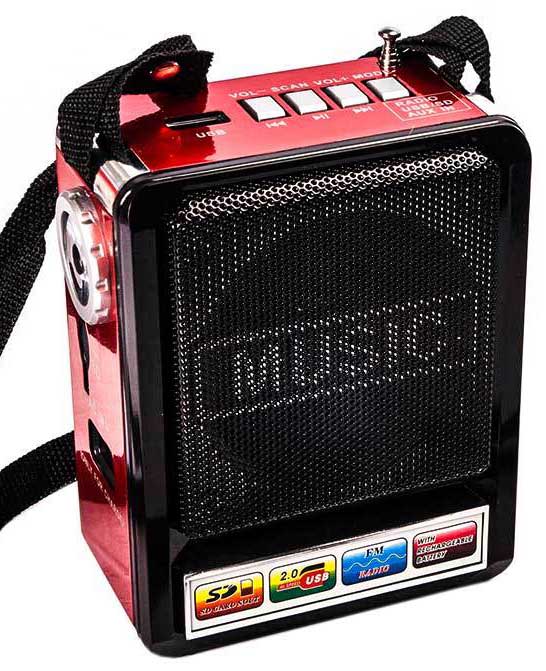

MRM-POWER MRM-6118T чем он отличается от всех прочих внешне одинаковых?



Ага, еще один, но уже MRM-POWER MRM-6118T - и снова, отличие лишь в оформлении передней панели...

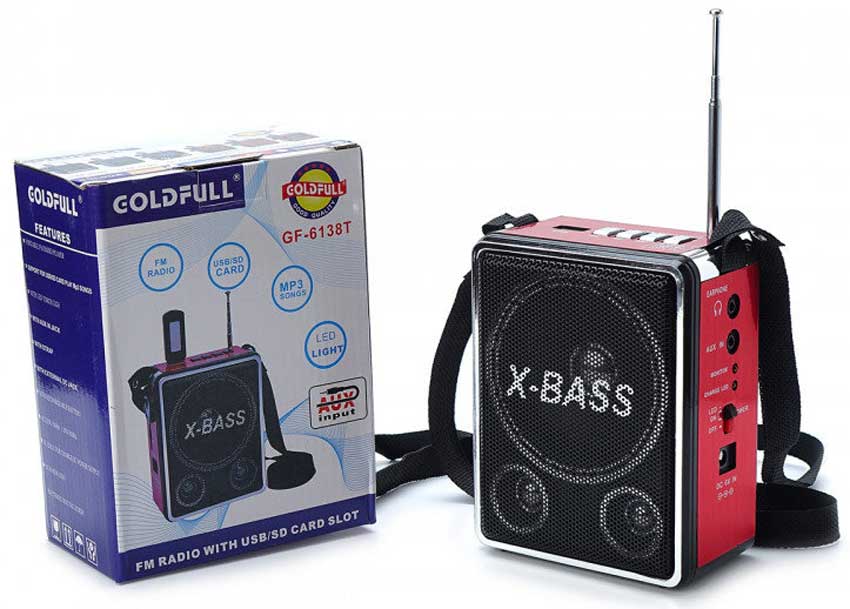

GoldFull GF-6138T радиоприемники, фонарик, USB и SD плеер, обзор



А это уже то же самое устройство, но под именем GoldFull GF-6138T... и он имеет литий-ионный аккумулятор BL-5C от NOKIA (так пишут)... соответственно должно быть (?) отличие в схеме зарядки.

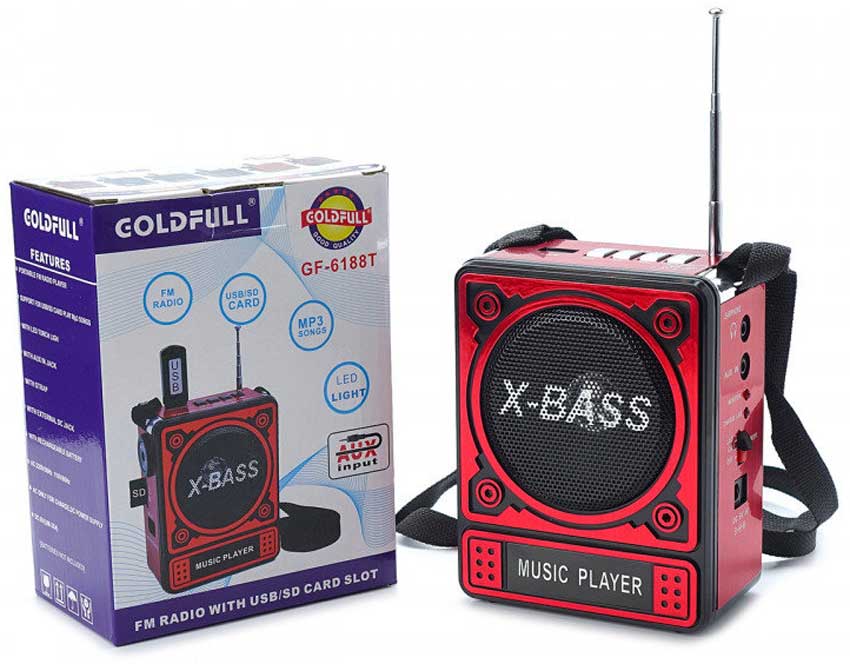

GoldFull GF-6188T обзор и разборка приемника, фонарика и плеера



И еще - GoldFull GF-6188T... опять только мордашка другая...



Одним словом, мне надоело копаться - вероятно, подобного найти еще можно немало. А все они, как я думаю, упрощенные вариации на тему Golon RX-077... или чего-то такого же.



На этом все - до новых встреч.





Михаил Дмитриенко, специально для PRETICH.ru
Алма-Ата
04.09.2023
