Автосцепка железнодорожных вагонов
|
|

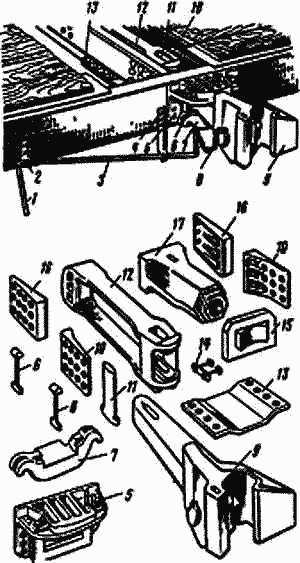

Слева: Автосцепное устройство вагона
|
|
|
1 - рукоятка рычага; 2 - кронштейн; 3 - рычаг; 4 - державка; 5 - ударная розетка; 6 - маятниковые подвески; 7 - центрирующая балочка; 8 - цепь; 9 - автосцепка; 10 - передние опорные угольники; 11 - клин; 12 - тяговый хомут; 13 - поддерживающая планка; 14 - болты; 15 - упорная плита; 16 - задние упорные угольники; 17 - поглощающий аппарат
|
|

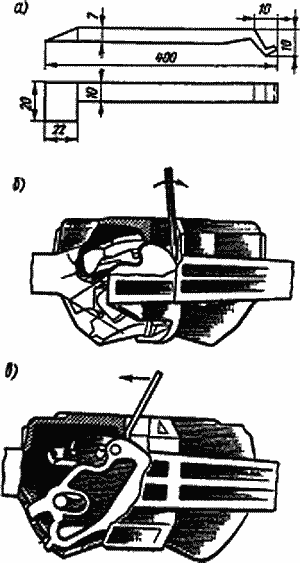

Справа: Проверка действия механизма, предохраняющего автосцепку от саморасцепа
|
|
|

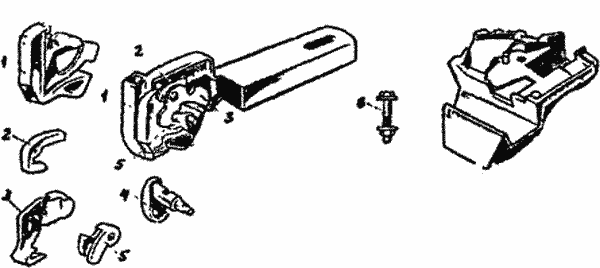

Механизм автосцепки
|
|
1 - Замок; 2 - предохранитель замка; 3 - замкодержатель; 4 - валик подъемника; 5 - подъемник; 6 - болт с гайкой.
|
|
|

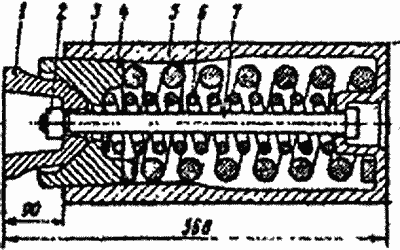

Слева: Поглощающий аппарат
|
|
|
1 - сжимающий конус; 2 - гайка; 3 - корпус; 4 - фрикционный клин; 5 - внешняя пружина; 6 - внутренняя пружина; 7 - стяжной болт.
|
|

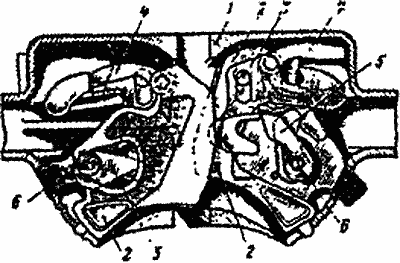

Справа: Положение деталей механизма автосцепок в расцепленном состоянии.
|
|
1 - головка автосцепки; 2 - замок; 3 - замкодержатель; 4 - предохранитель; 5 - подъемник; 6 - валик подъемника
|
