Статьи » Часы - механические и электронные » M1288 кварцевые часы с маятником
M1288 кварцевые часы с маятником

Кварцевые часы с маятником на механизме M1288, с детским оформлением



Сегодня мы познакомимся с очередным китайским изделием неведомого производителя - это настенные кварцевые часы с маятником, оформленные специально для детей.



+ Щелкайте по фото, чтобы увеличить!



Надо сказать, что подобных часов существует великое множество... но именно этих я в интернете и не нашел... а жаль. Часы у меня без маятника... И какой он был (и был ли вообще) - неведомо...



Часы в стиле "Винни-Пуха"

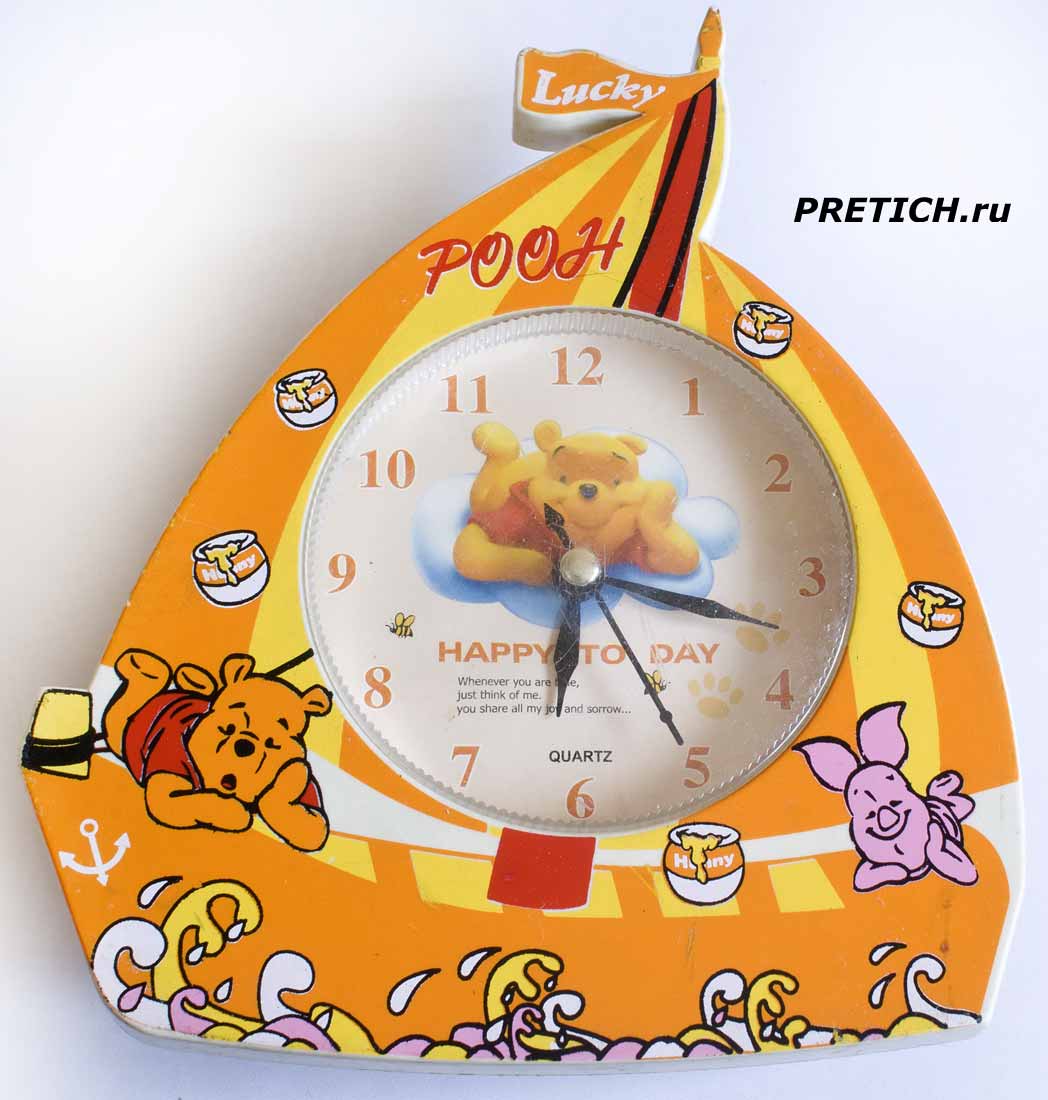

Детские кварцевые часы Pooh с маятником полное описание



Итак, пластмассовый корпус, примерно треугольной формы - сверху нанесен рисунок: это словно парусный кораблик (яхта). Одна мачта с двумя парусами - стаксель и грот. На палубе лодочки лежит сам Винни-Пух и его друг Пятачок - на корме. Рядом стоит бочонок с медом... и еще на парусах такие же бочонки...



Детские часы настенные кварцевые Винни-Пух с маятником обзор



По центру круглый циферблат - диаметром 90 мм, закрытый выпуклым защитным стеклом (оргстекло) - на фото выше это стекло убрано.



настенные часы с маятником на механизме M1288 полное описание



Обратная сторона часов... здесь мы видим только часовой механизм - его мы опишем ниже.



Разборка маятниковых часов

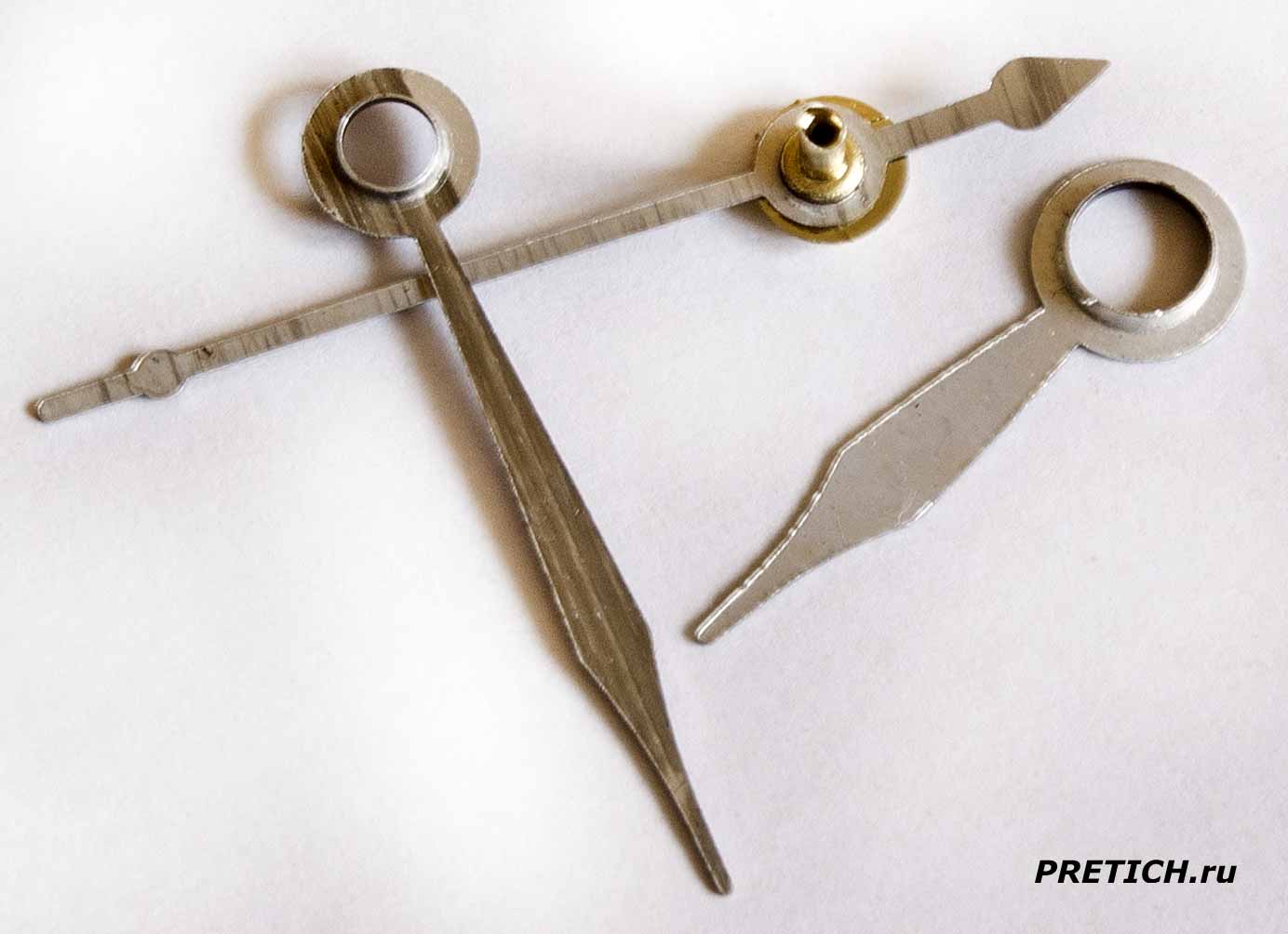

Стрелки китайских часов кварцевые настенные с механизмом M1288



Убрав на лицевой стороне защитное стекло, снимаем и стрелки - они алюминиевые, у секундной ось из латуни.

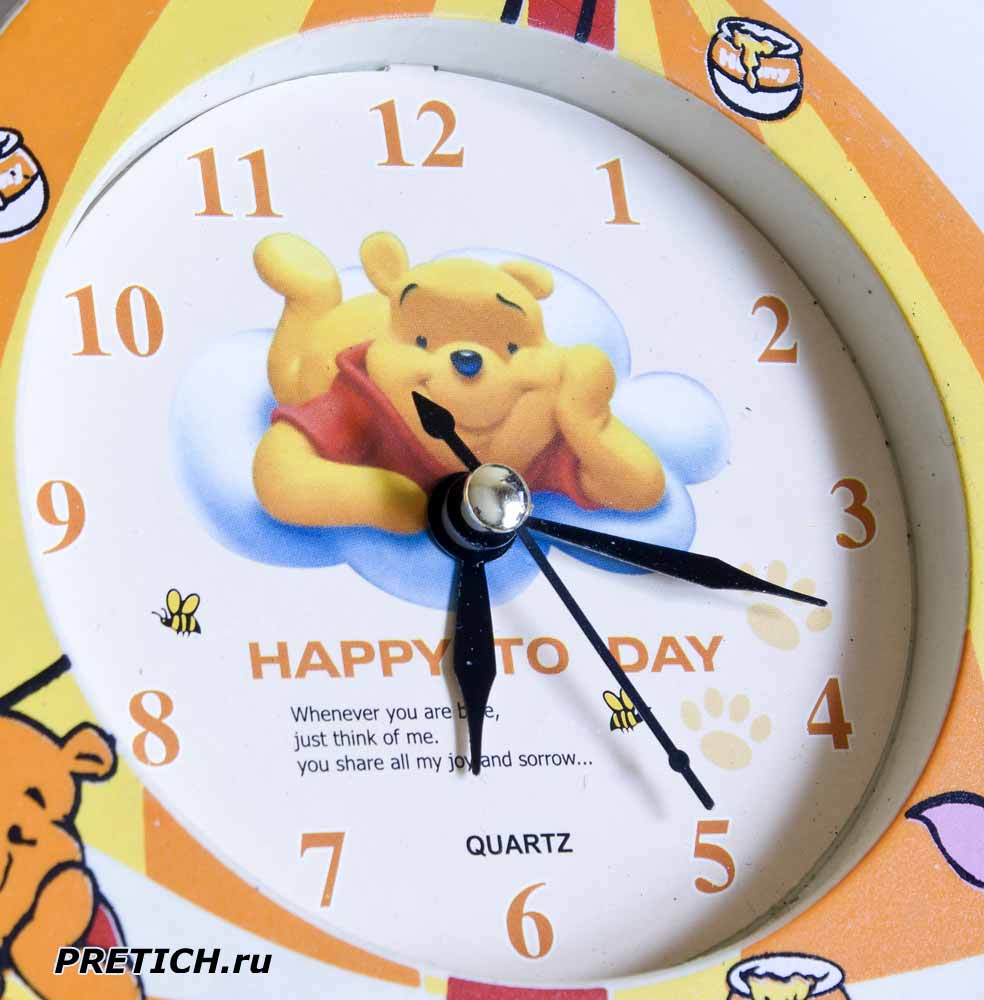

Циферблат для детских часов с Винни-пухом, обзор и описание



Убираем циферблат - это картонный диск, на котором цифрами нанесены деления, по центру снова изображен Винни-Пух (но не наш, не советский). Написано - Кварц и Счастливого дня...



M1288 часовой кварцевый механизм из Китая как снять



Под циферблатом вот такая картина...



Часовой механизм M1288



Кварцевый часовой механизм держится с помощью двух защелок и выступов, которые правильно ориентируют механизм в корпусе. Пластмасса плохая - одна защелка ломается мгновенно...

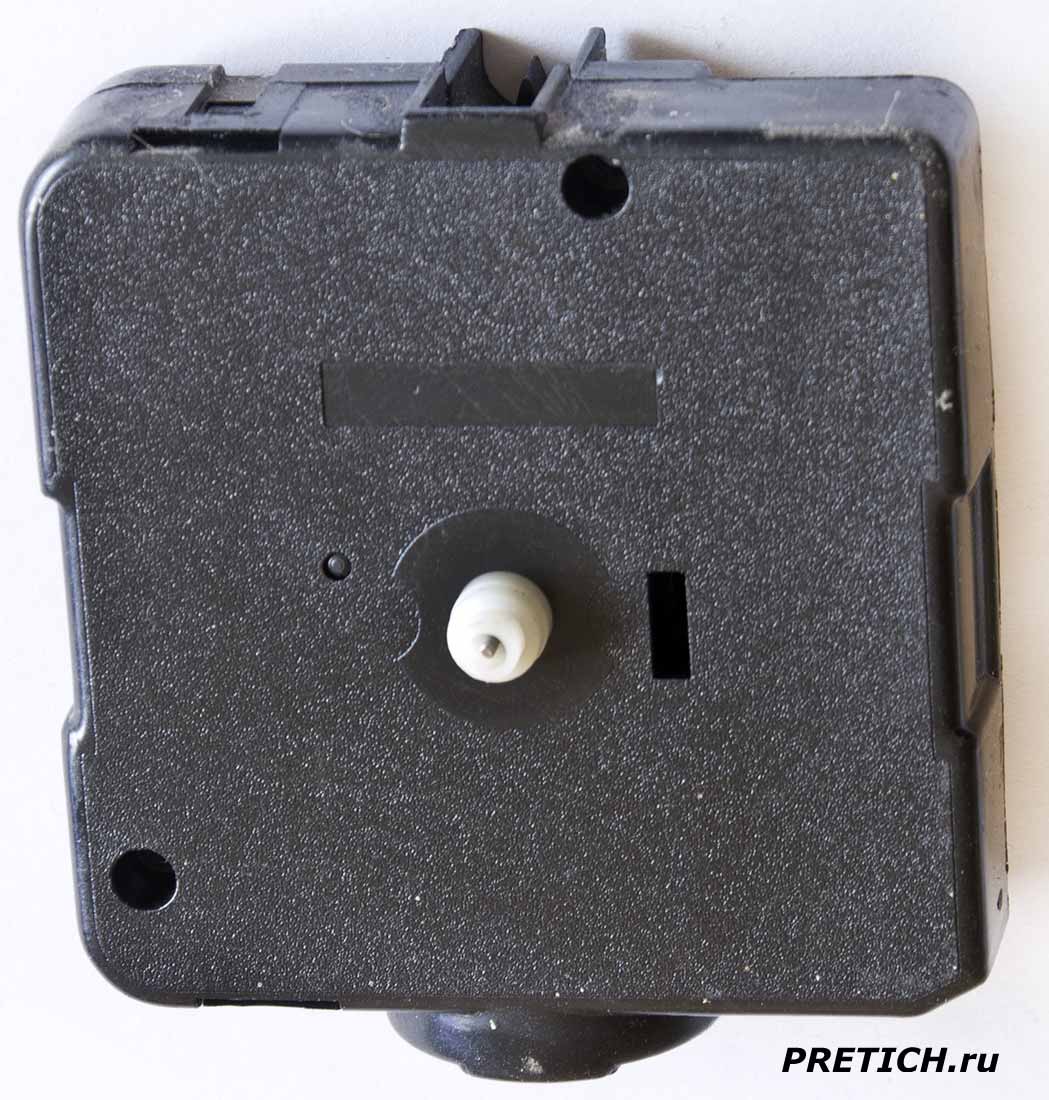

ремонт кварцевого механизма M1288 для настенных часов, Китай



Вот механизм со стороны крепления стрелок - все обычно...

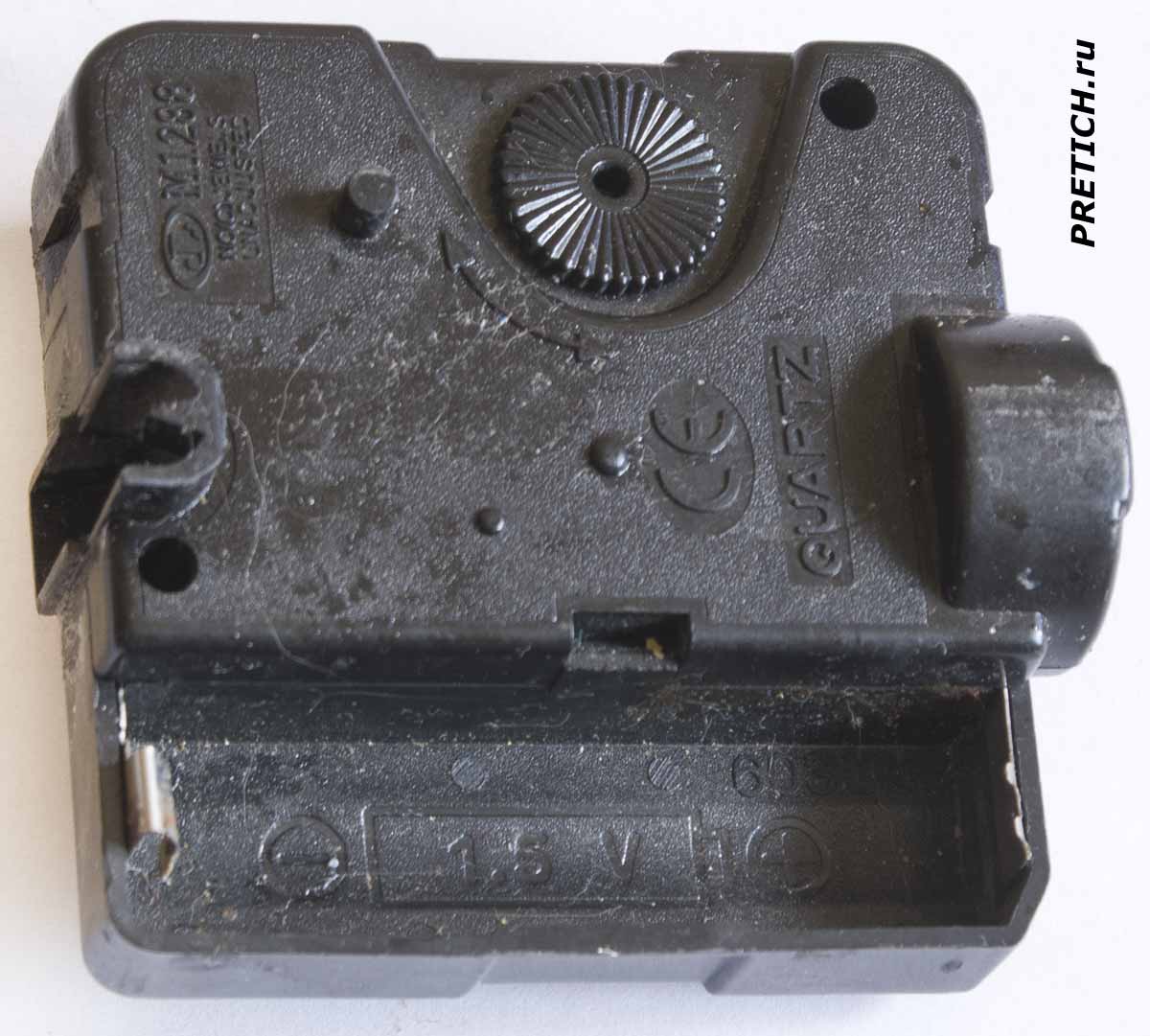

Описание механизма M1288 для настенных кварцевых часов с маятником



А вот обратная сторона. Место для установки одной батарейки формата АА на 1,5 вольта. Ручка перевода стрелок. И два элемента для маятника (которого у меня нет) - это треугольный выступ, на который подвешивается маятник. И цилиндрический выступ - там электромагнит, который и двигает маятник.



Вот такие механизмы для часов производят в Китае

Фото взято в интернете



На корпусе неведомый логотип в овале - это буква J с точкой... но на самом деле - это JL, логотип и название производителя (и явно это не австрийская часовая компания Jacques Lemans). Это китайская компания Jialiclock - или полное наименование Fujian Jiali Electronics Co., Ltd. Затем название модели M1288 и еще NO(0)JEWELS UNADJUSTED - это означает, что в часах не использованы камни, и нет драгоценных металлов. Потом значок CE и QUARTZ.

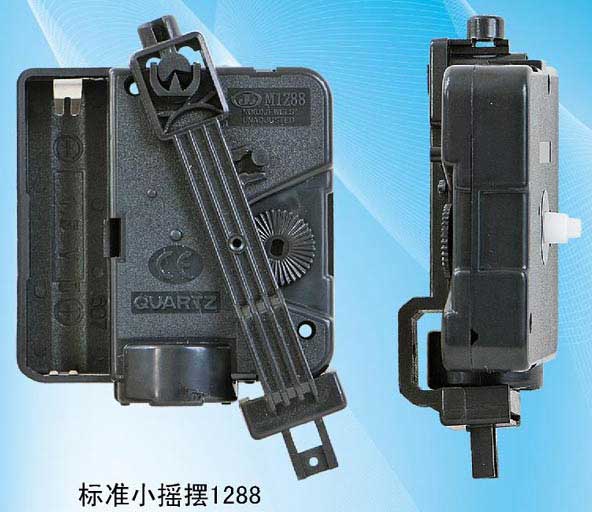

Какой по качеству кварцевый механизм M1288 для настенных часов и маятник

Фото взято на сайте производителя



Вот так выглядят эти механизмы в изначальном виде. Обратите внимание на маятник в крайне правом положении - там есть выступы, которыми можно зафиксировать маятник (чтоб он не тикал)... я так думаю.



M1288 кварцевый механизм, обзор и разборка от компании Fujian Jiali Electronics Co., Ltd

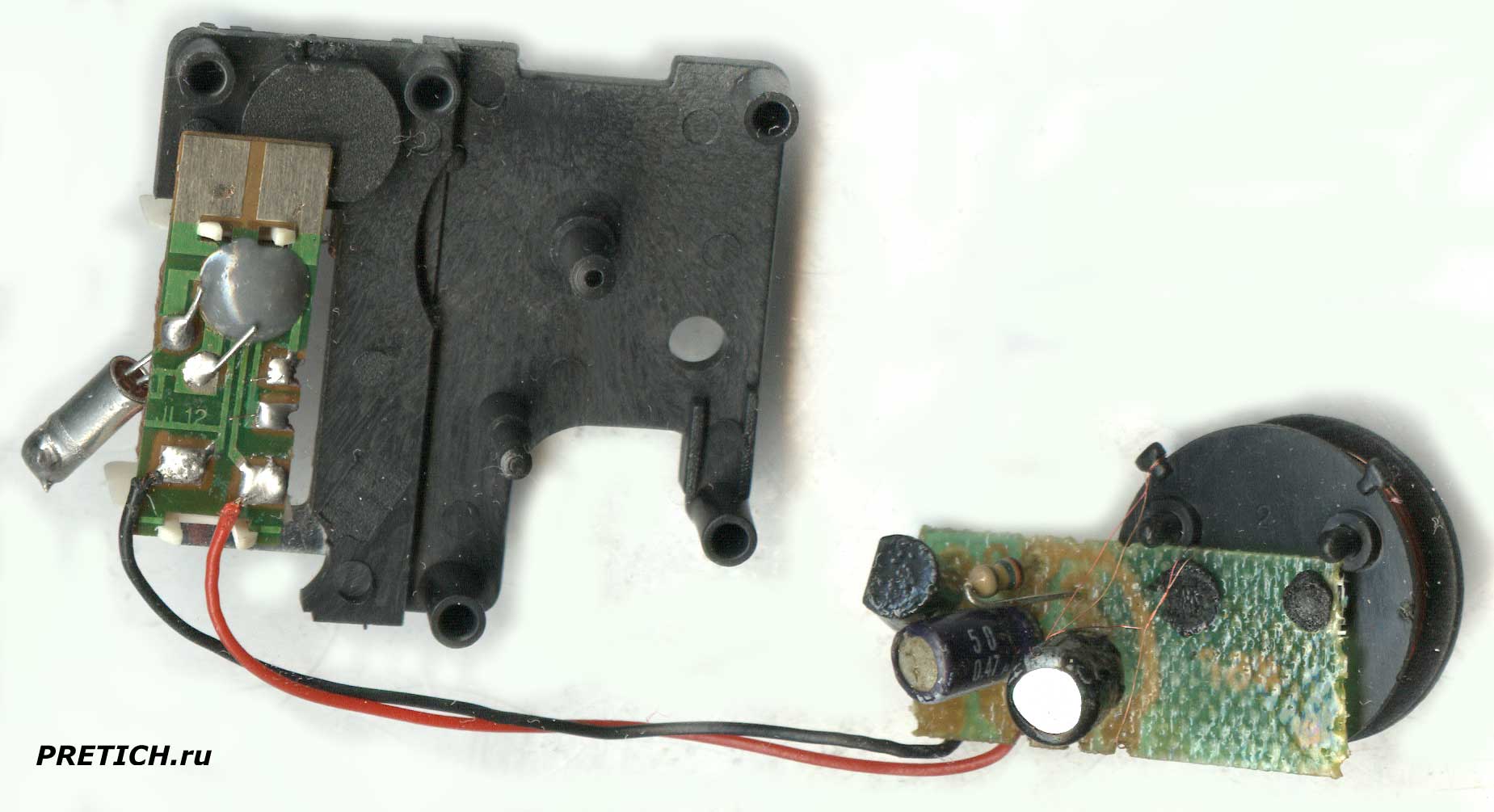

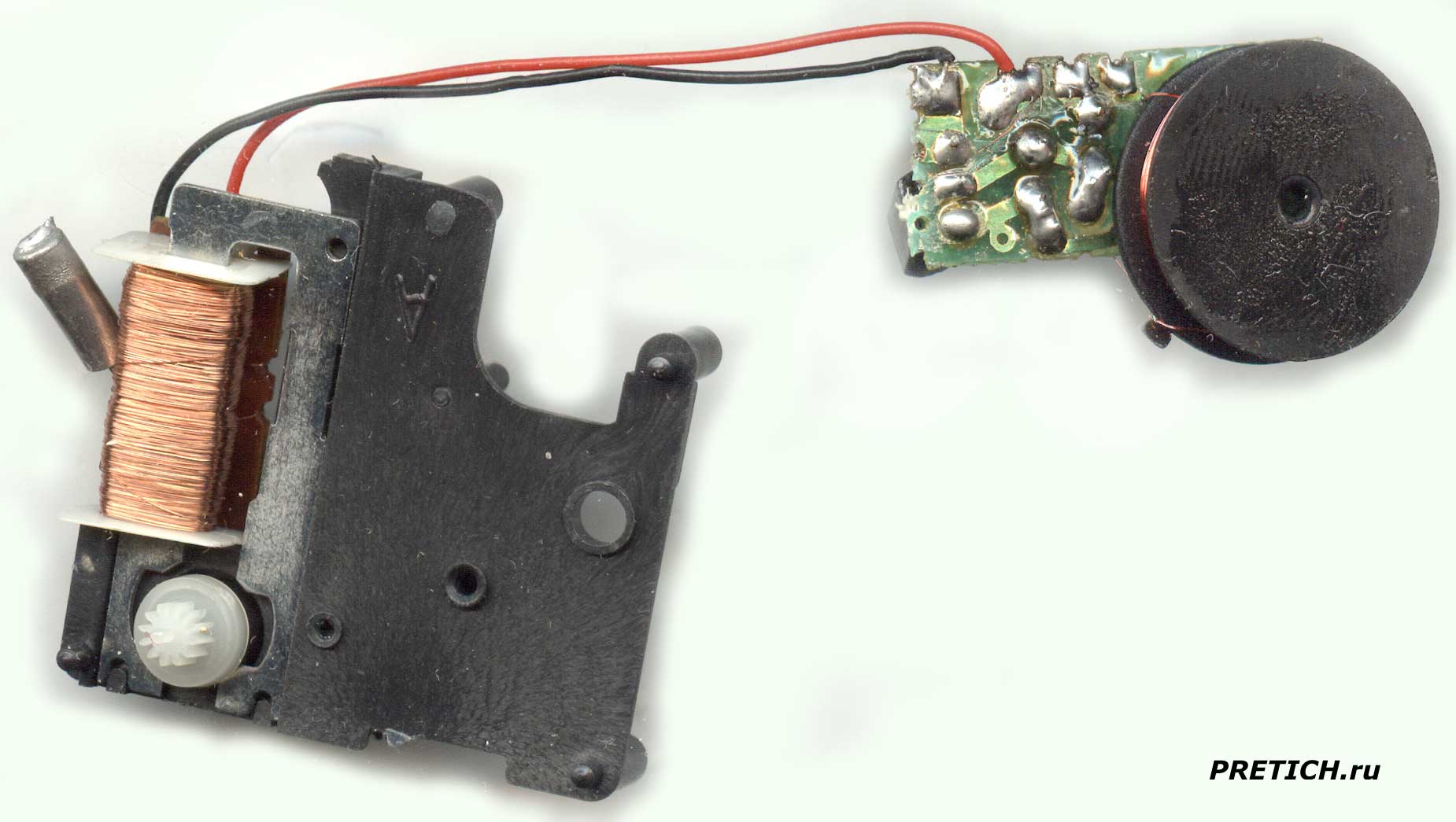

Снимаем заднюю крышку - под ней стандартный механизм, плюс этот довесок для маятника.

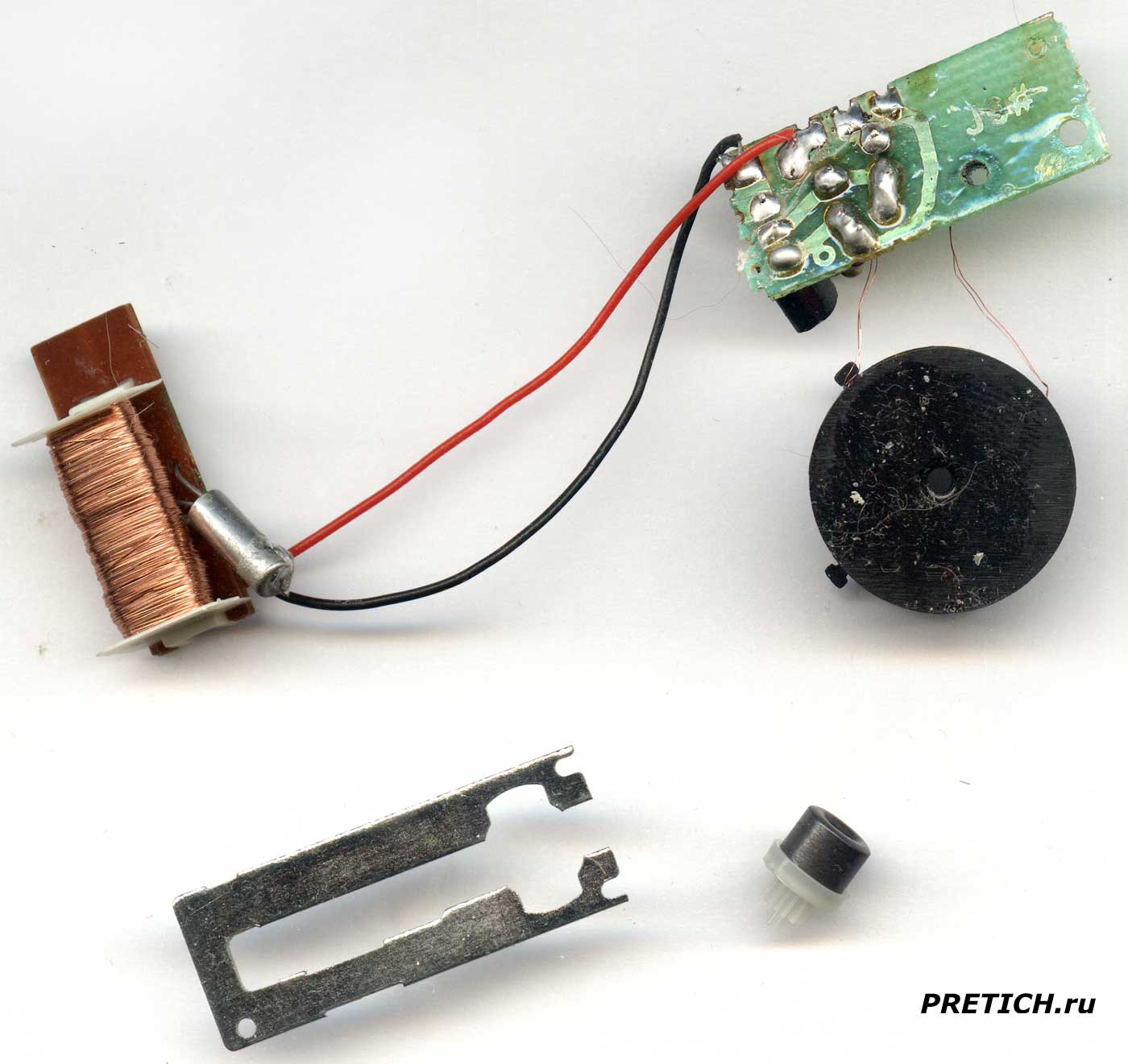

Извлекаем все... на фото все видно. Плата самих часов имеет маркировку JL12 и здесь все штатно... два провода - питание, идут на плату J9# - это плата двигателя для маятника. На этой плате резистор и два электролитических конденсатора, один транзистор C547B. Одна катушка индуктивности - соленоид.



Подводим итоги



Вот и все, разборка закончена - ошметки в утиль. Теперь можно подвести итоги. Данное изделие - дешевое, зачастую недолговечное, не надежное и не обладающее элементарной точностью. Зато оно имеет неоспоримое достоинство в виде низкой цены. Вероятно, детям нравятся такие часы... хотя непонятно - дети вообще могут отслеживать время и придавать ему какое-то значение?



Одним словом - у этих и подобных часов есть свой покупатель.





Михаил Дмитриенко, специально для PRETICH.ru
Алма-Ата

16.03.2023
