Статьи » Радиомастерская - все по электронике » Вакуумно-люминесцентные индикаторы - 2
Вакуумно-люминесцентные индикаторы - 2

Дисплеи вакуумно-люминесцентные индикаторы, часть 2



Часть 1 - Часть 2



Снова у нас в гостях продукция японской компании Futaba... Это индикаторы из музыкального центра Philips FW41/20 - сам аппарат и его полная разборка описаны на другом моем сайте, этот материал смотрите по ссылке.



+ Щелкайте по фото, чтобы увеличить!



Первый гость это:



Futaba 11-BT-105GK



Это вакуумно-люминесцентный индикатор, он же ВЛИ, он же vacuum fluorescent display, он же VFD...

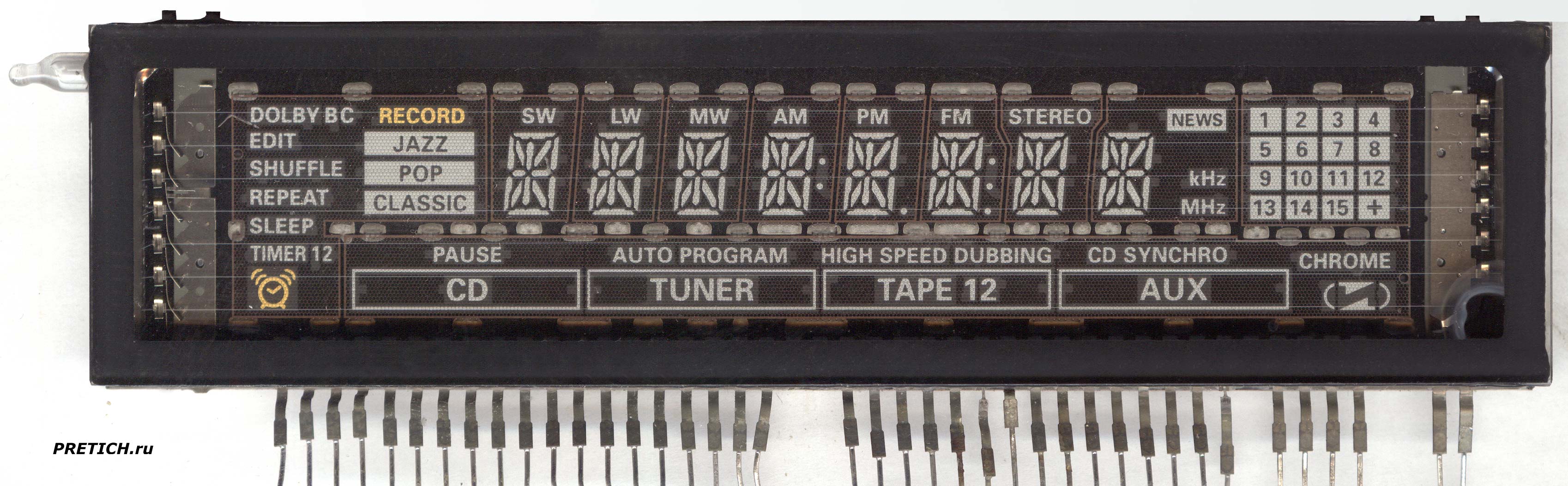

Futaba 11-BT-105GK вакуумно-люминесцентный индикатор описание



Это сложная конструкция: две стеклянные прямоугольные пластины. По краям вклеены боковые стенки, верхняя и нижние стеклянные полоски. Внизу 40 плоских стальных вывода... Вверху четыре подобных же вывода, но они не задействованы. Сбоку вклеена трубка с запаянным соском - через него откачивали воздух... Размеры индикатора: длина 140 мм (вместе с соском, без него 135 мм). Высота 34 мм, это без выводов. Толщина 6 мм.



На лицевой стороне мы видим всю разводку и все функциональные элементы... В аппарате все это скрыто темной полупрозрачной панелью, но когда аппарат включается и начинает работать - все это яркое, динамичное и очень привлекательное!



Futaba 11-BT-105GK vacuum fluorescent display обзор и подключение



Обратная сторона дисплея - здесь дорожки, нанесенные на изнутри на стекло...

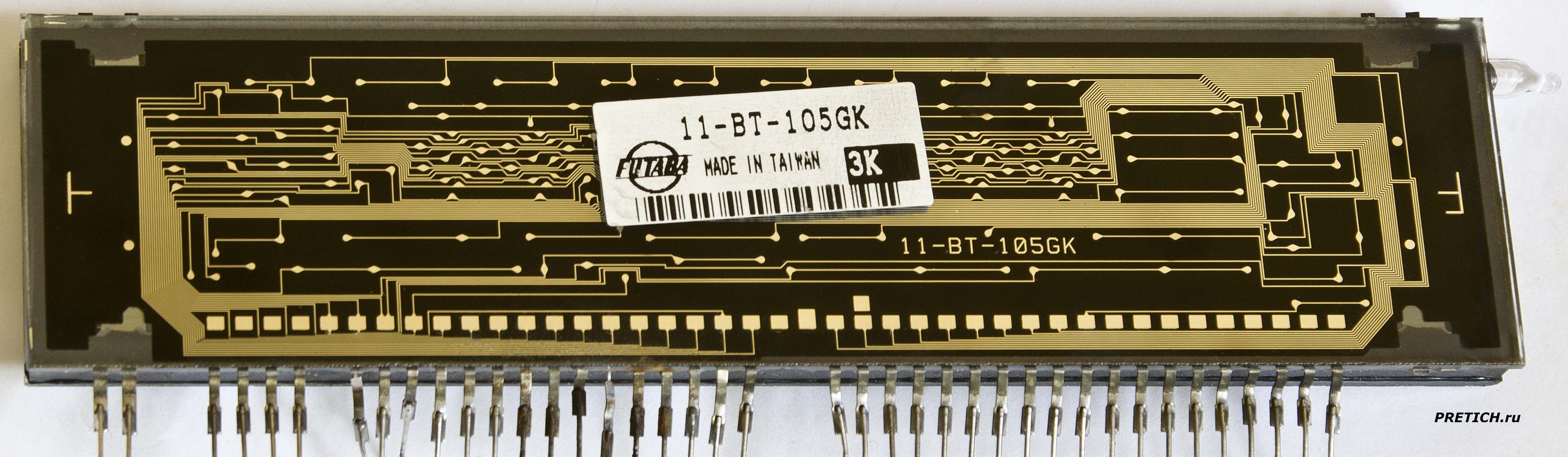

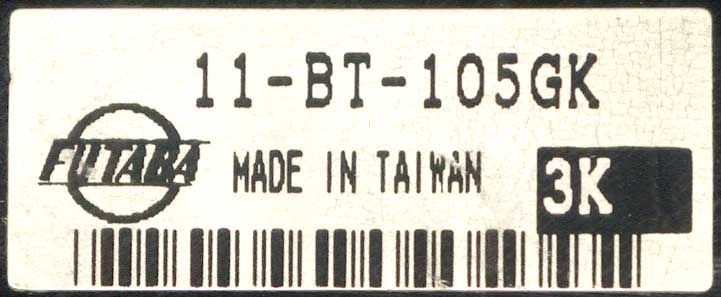

Futaba 11-BT-105GK этикетка VFD индикатора, полное описание



Этикетка, на ней логотип производителя Futaba и название модели 11-BT-105GK. Затем штрих-код и 3К, а также - Сделано в Тайване.



Этот дисплей отображает названия режимов работы, включение или отключение тех или иных функций - это статичные надписи. А также универсальный сегментный блок, который отображает буквы и цифры - время и таймер, настройки тюнера, номера дорожек CD-диска и так далее.



Futaba BJ041GK

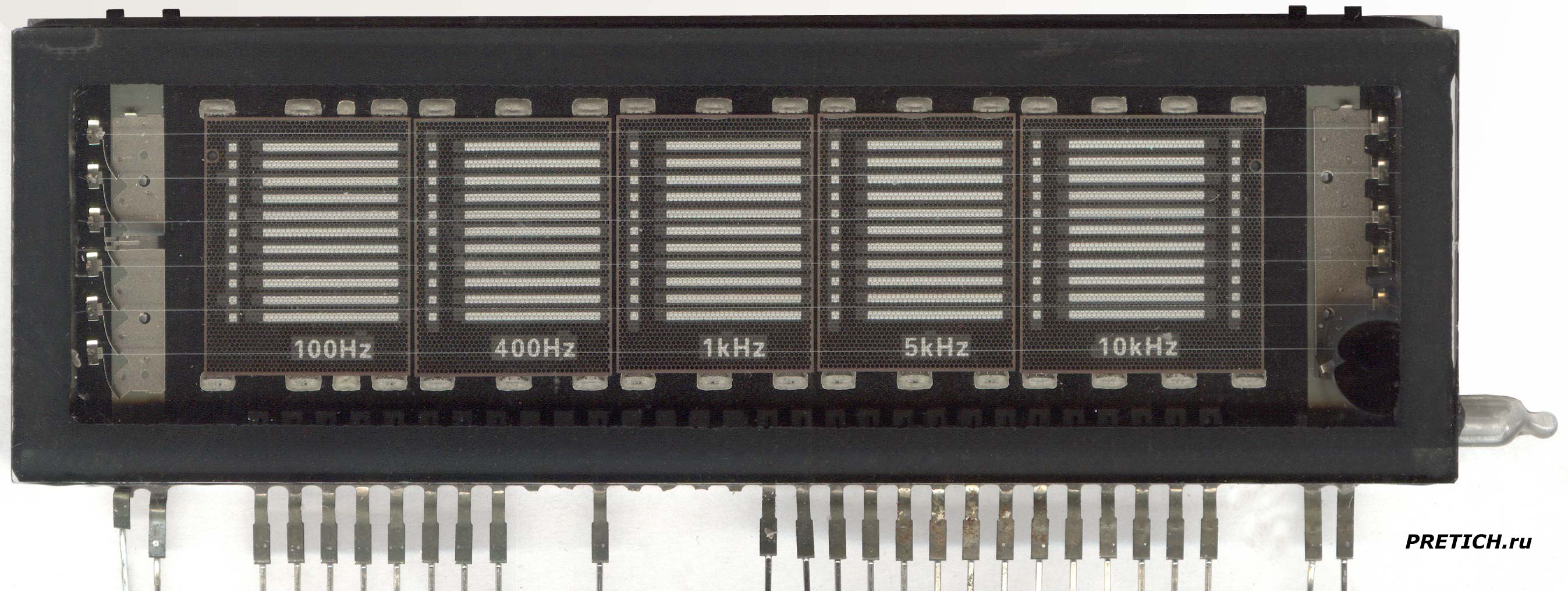

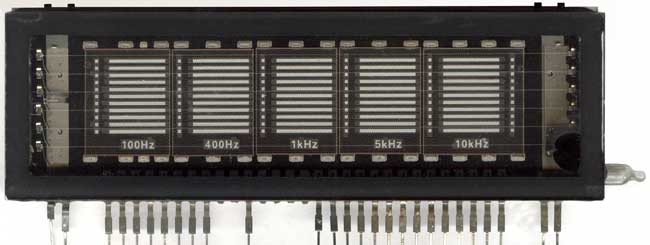

Futaba BJ041GK вакуумно-люминесцентный индикатор описание



Конструктивно это точно такой же вакуумно-люминесцентный индикатор, только попроще - это визуальный индикатор графического эквалайзера, уровень звука или аудиоспектра, спектроанализатор. Пять колонок по 11 полосок-уровней в каждой. Колонки на 100 и 400 Гц, на 1, 5 и 10 КГц...



Размеры индикатора: 105 х 34 х 6 мм. Внизу индикатора 27 плоских стальных контакта, к ним также припаяны обычные выводы круглого сечения...



Futaba BJ041GK vacuum fluorescent display обзор и подключение



Обратная сторона индикатора - те же дорожки, нанесенные изнутри...

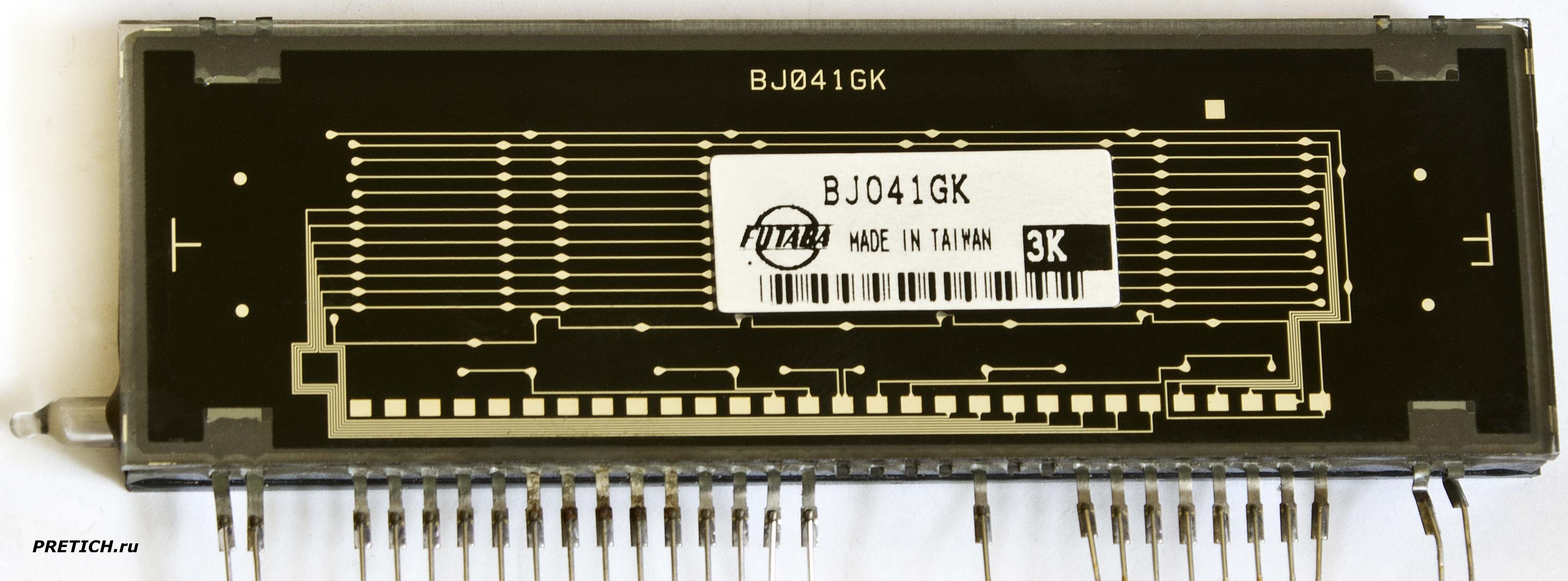

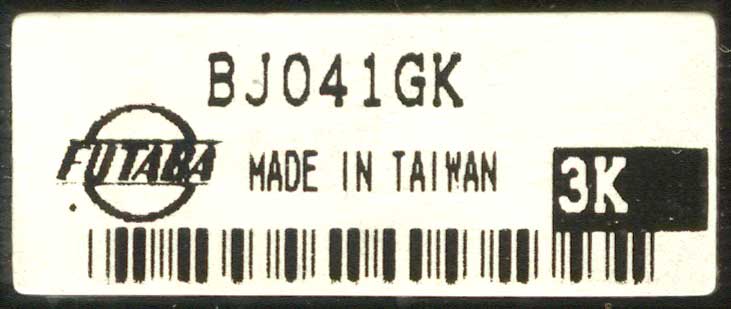

Futaba BJ041GK этикетка VFD индикатора, полное описание



Этикетка: тот же логотип и название модели Futaba BJ041GK Сделано на Тайване...



Краткие выводы: эти индикаторы работают красиво, несмотря на время, они не выгорели. Сейчас подобные решения встречаются в аппаратуре крайне редко и только в самой дорогой... а когда-то они стояли практически везде, и в импортной и в отечественной...



Если кому-то они попадут в руки, и захочется их запустить - отдельного датащита на них я не видел. Но есть сервис мануал на Philips FW41/20 - там есть схемы, соответственно и по подключению этих индикаторов. Ссылка на описание этого музцентра в начале статьи, там же есть ссылка на скачивание этого сервис-мануала.



Futaba FV821N (или Futaba FV82NA ?)



Этот вакуумно-люминесцентный индикатор извлечен из платы неведомого DVD-плеера... Название которого давно позабыто...

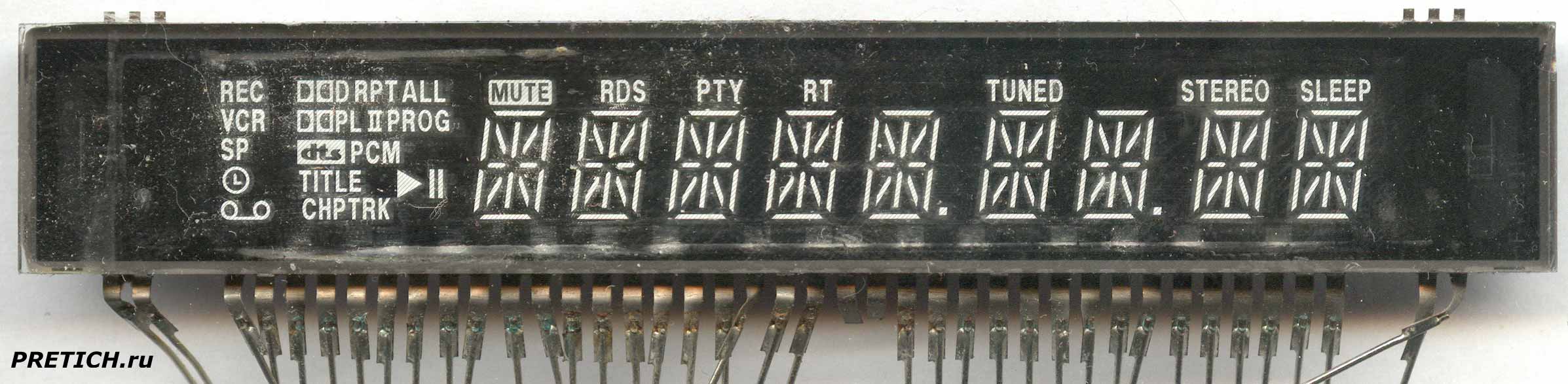

Futaba FV821N вакуумный индикатор из DVD-плеера



На вид обычный индикатор, многофункциональный, вероятно в аппарате не все функции его были задействованы...

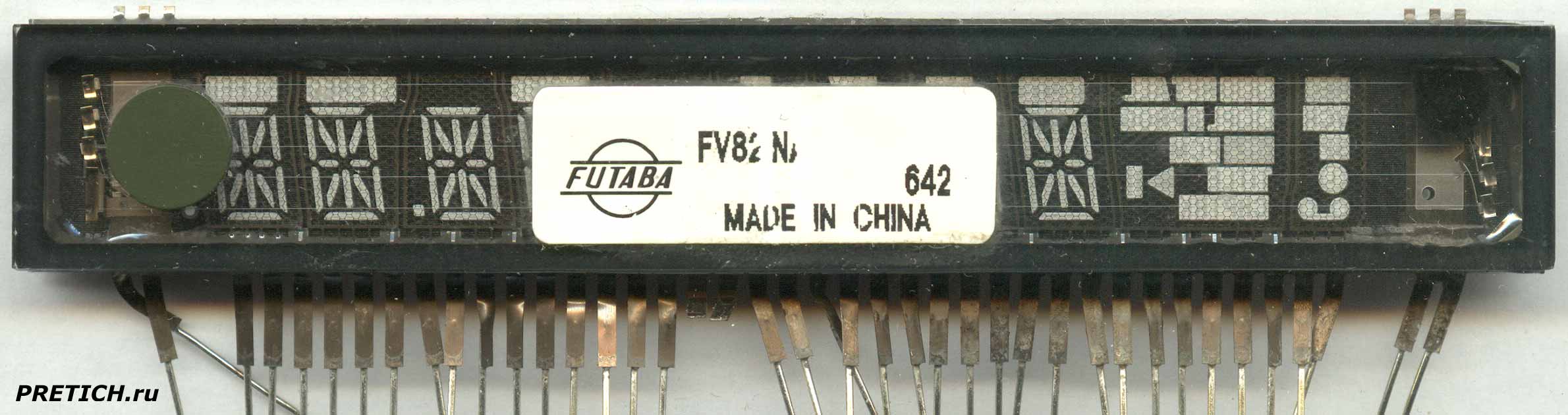

Индикатор из DVD-плеера предположительно Futaba FV821N



На обратной стороне стандартная этикетка с логотипом производителя: Futaba и название модели ... увы - это предположительно FV82NA - плохо пропечатано! Но это - FV821N. Затем 642 и Сделано в Китае. Размеры: 100 х 16 мм, толщина 7 мм. 41 стальной вывод... Больше ничего о нем сказать не могу.



Сперва были какие-то непонятные моменты с этим индикатором, но вот нашел ранние фотографии, где он еще на плате и на передней стороне четко видна маркировка FV821N.

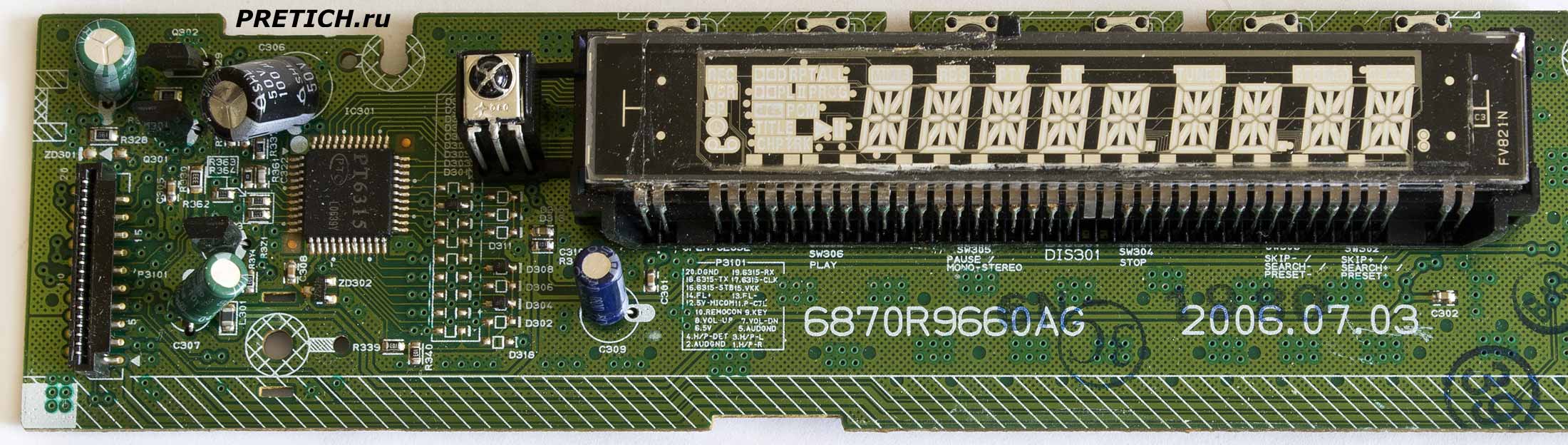

6870R9660AG 2006.07.03 микросхема PT6315



На плате маркировка 6870R9660AG 2006.07.03 - теперь понятно, это аппарат LG. Над индикатором шесть кнопок управления. Влево ИК-датчик. Затем микросхема PT6315 - контроллер дисплея.

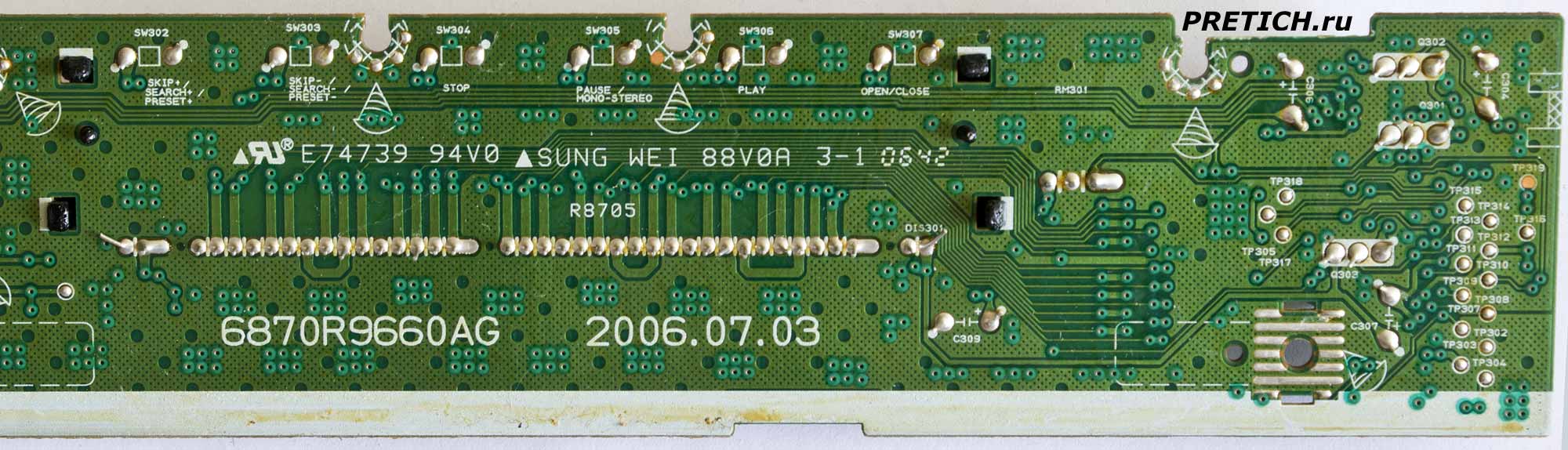

Плата LG DVD E74739 SUNG WEI 3-1 плеера схема



Обратная сторона платы - здесь элементов нет, та же самая маркировка... Плюс еще: E74739 SUNG WEI 3-1









Михаил Дмитриенко, специально для PRETICH.ru

11.09.2022
