Samsung - разборка HDD

Разборка старого жесткого диска Самсунг



Предыстория



На самом деле я только предполагаю, что это жесткий диск от компании Samsung, Seagate, IBM или еще чего... Дело в том, эти фотографии еще 2007 года, потом произошел крах жесткого диска, на котором я сохранял материалы для десятков или даже тысяч статей. Все это, как я думал, пропало навсегда... Но мне повезло, совсем недавно мне в руки попался точно такой же жесткий диск - Seagate Barracuda 7200.10 ST3200820AS 200 Гб в совершенно рабочем состоянии. Я снял с него плату контроллера, со старого выпаял чип EEPROM памяти, и впаял на новую плату. Установил на HDD и... о чудо - все заработало! Однако рано радовался, файловая система на моем старом накопителе слетела, и восстановить удалось всего лишь треть данных...



Конечно, неполные данные, как в этом случае - печально, и по-хорошему их стоит просто удалить. Но... мне жаль это делать. Поэтому выкладываю, что есть - пусть это будет моей маленькой слабостью.



+ Щелкайте по фото, чтобы увеличить!



Этапы разборки HDD



Определение жесткого диска по разборке, что внутри

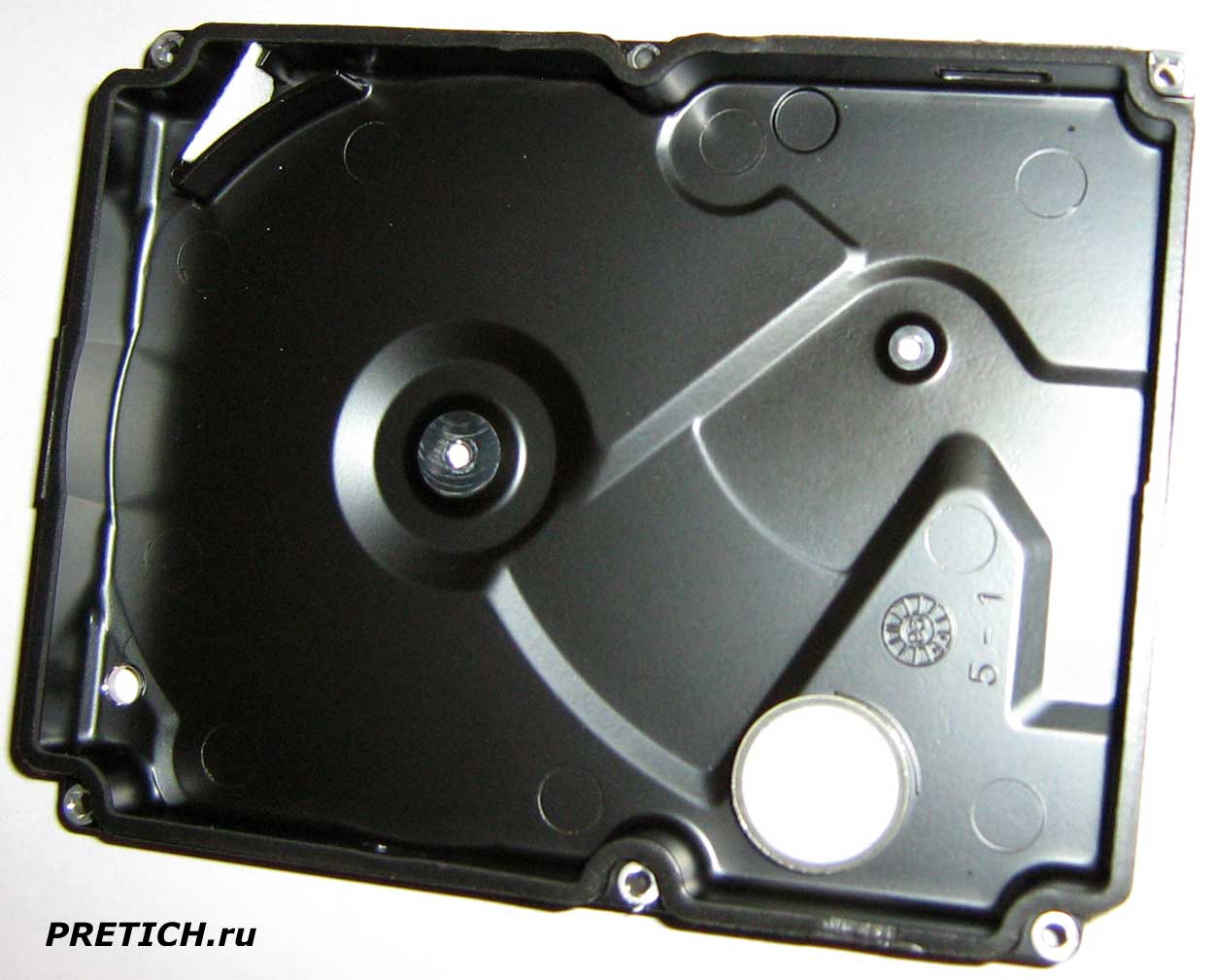

Верхняя крышка гермоблока - она алюминиевая, литая, и такие использовала компания Самсунг, насколько я знаю. И это было очень давно... На крышке мы видим два отверстия под винты - на ось шпиндельного двигателя и на ось серводвигателя. Далее - кармашек со вставкой пылеулавливателя. Пластиковый цилиндр, приклеенный к корпусу, с той стороны должно быть маленькое отверстие - это устройство для выравнивания давления с фильтрами. Если кто думает, что внутри жесткого диска вакуум - тот глубоко ошибается.



Разборка HDD Samsung как он устроен, сделан в 1993 году

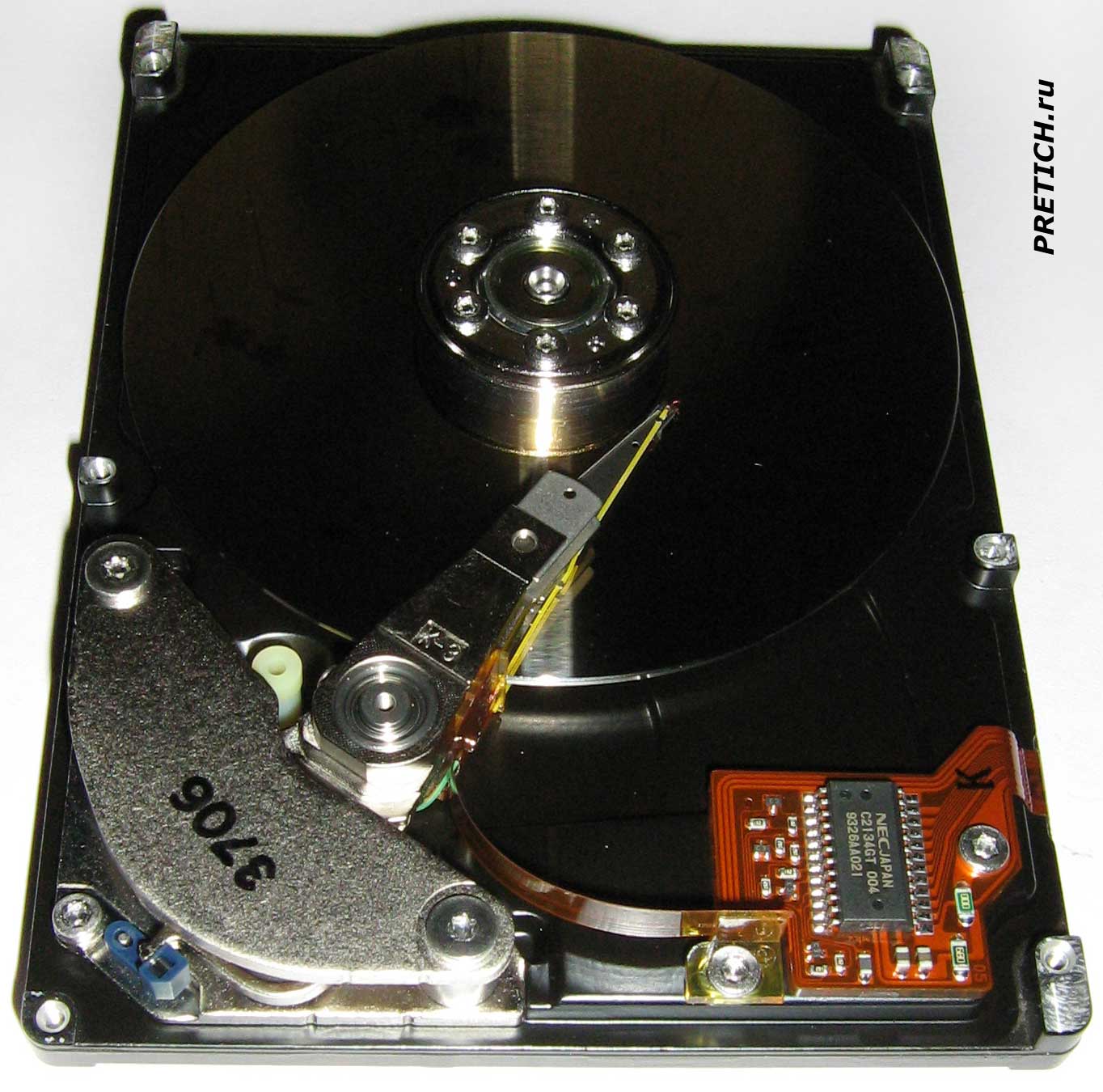

Вот HDD внутри, без крышки... Видим, что здесь использована всего одна пластина, но на блоке магнитных головок есть одно пустующее плечо - без головки... вероятно, эта модель урезанная и на ее основе выпускались диски и большей емкости.



Samsung разборка старинного жесткого IDE диска



Жесткий диск Самсунг обзор и разборка

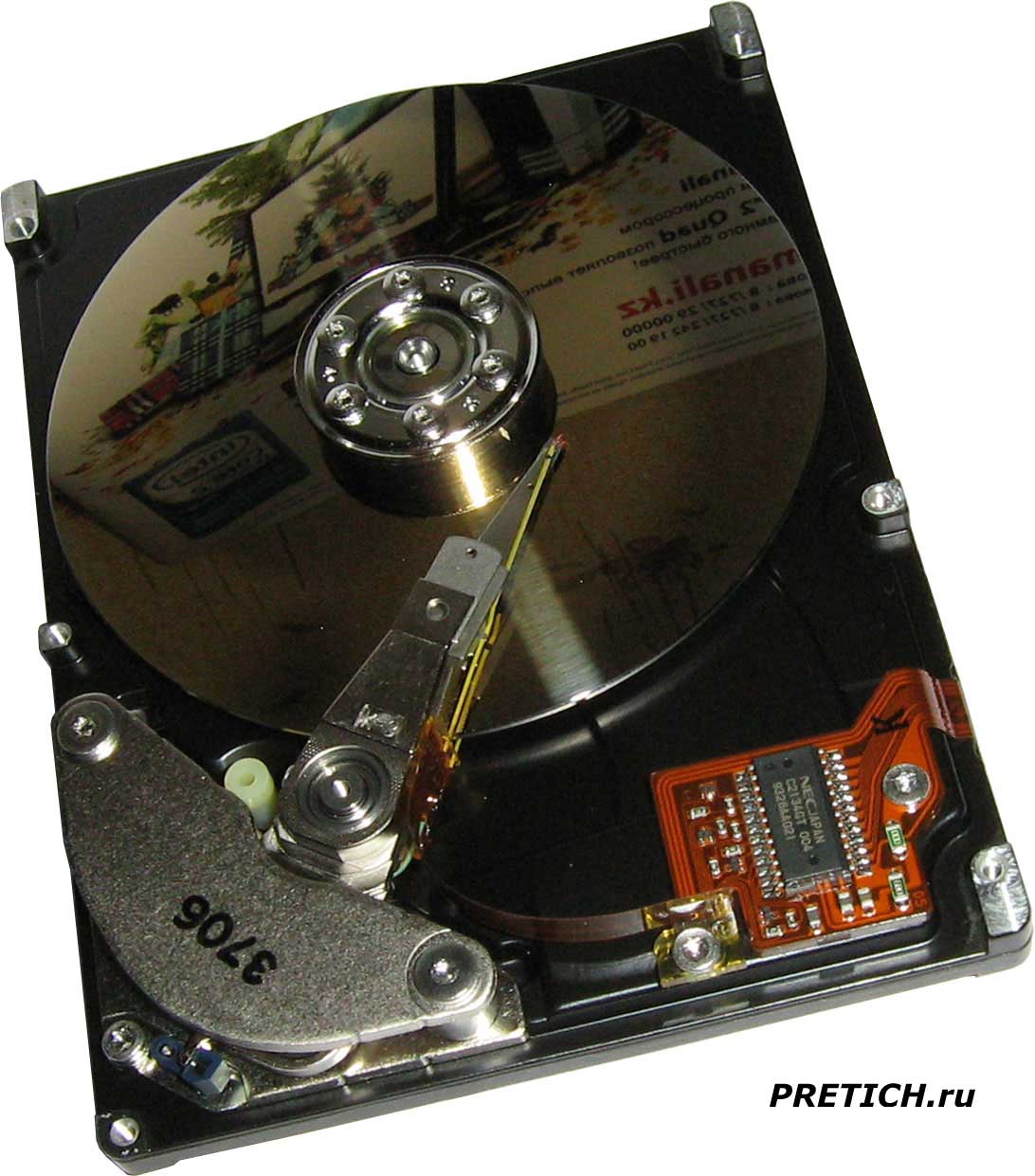

Вот еще фото жесткого диска без крышки. Как видим, от БМГ идет шлейф "за борт" - там он соединяется (по-видимому) с платой контроллера.

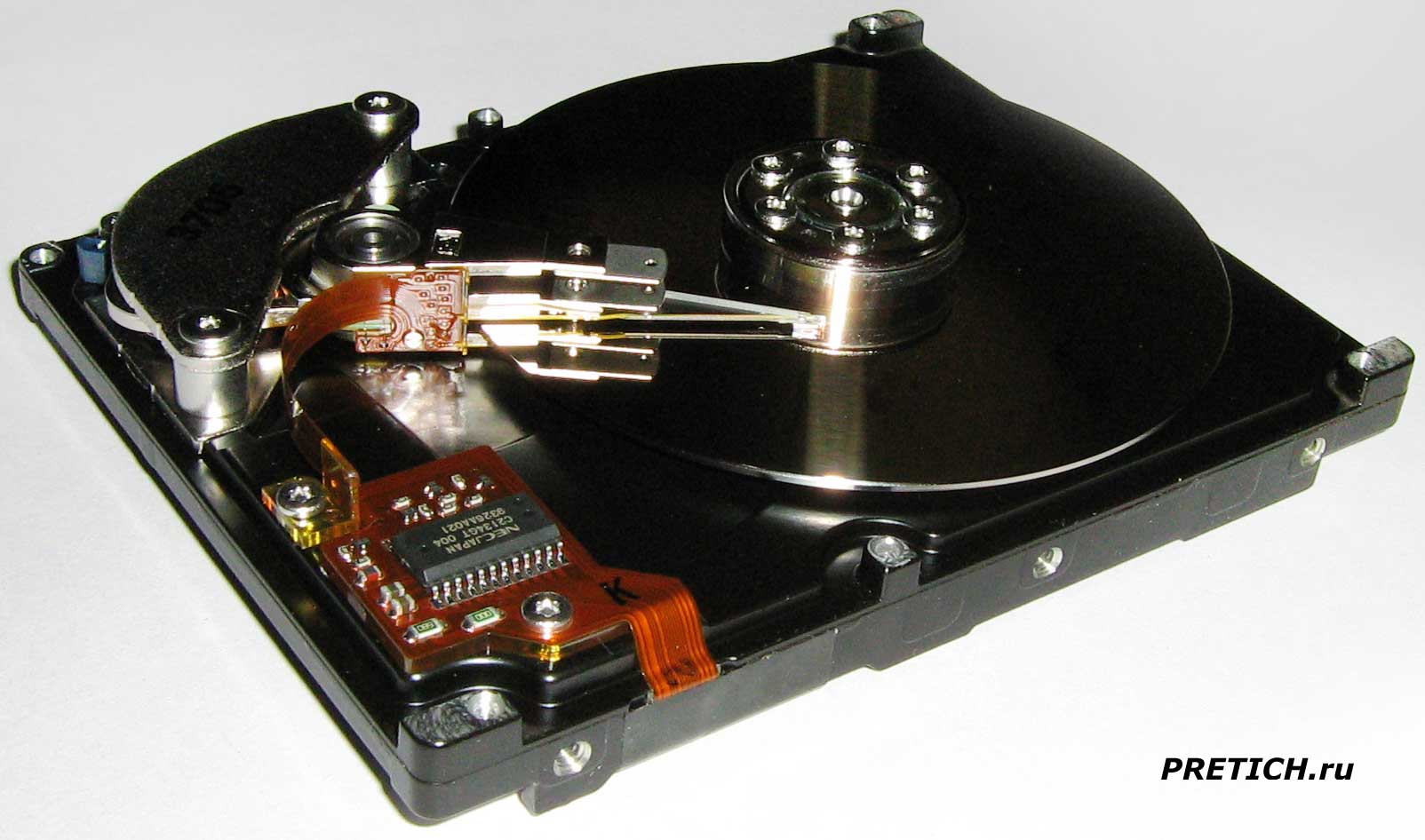

Шпиндельный двигатель жесткого диска Samsung и БМГ

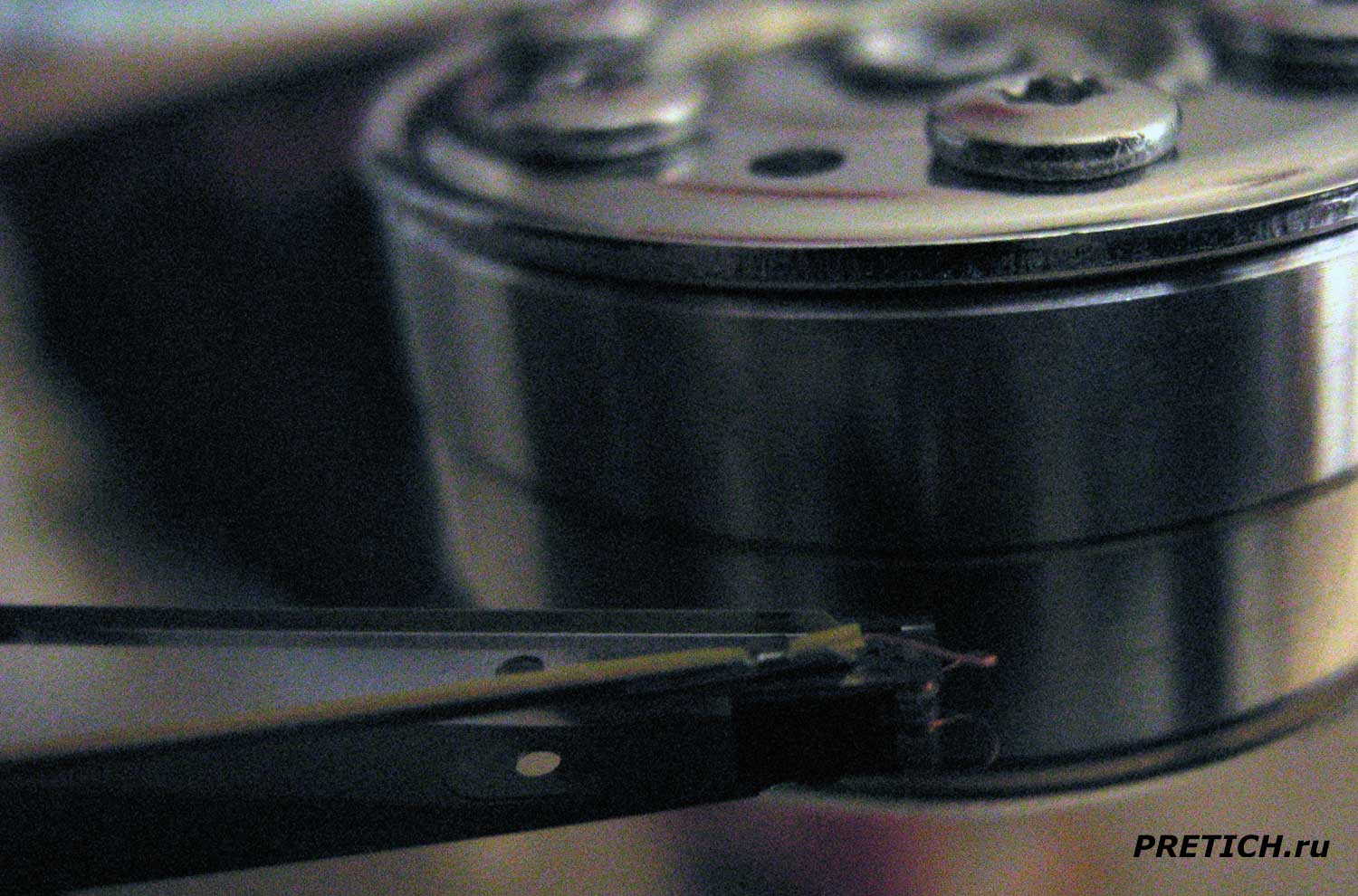

Шпиндельный двигатель и головки чтения-записи...



Samsung пластина HDD и кольца, как ремонтировать жесткий диск

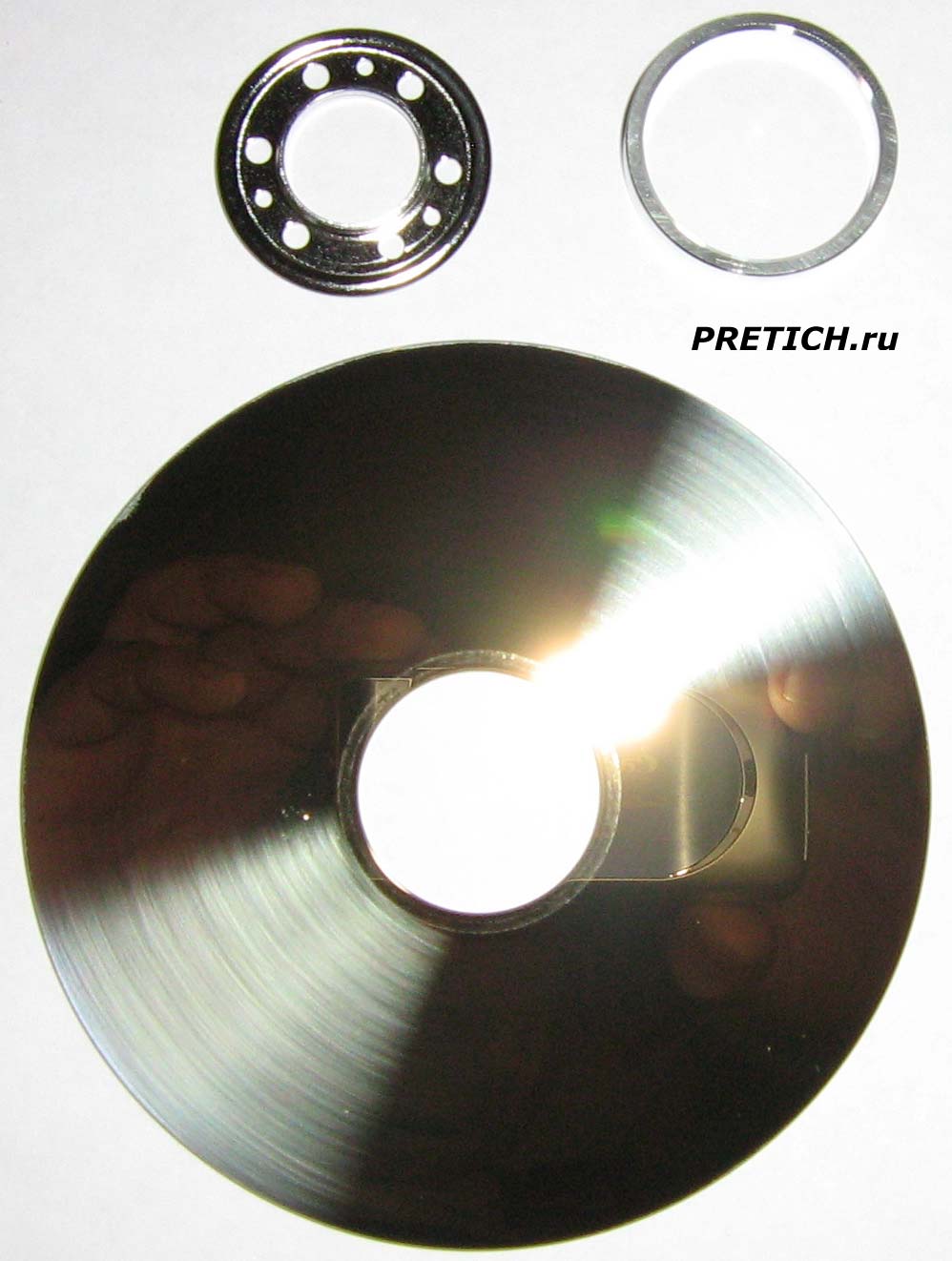

Откручиваем прижимной фланец с кольцами... снимаем пластину - на фото хорошо видны концентрические риски на его поверхности... Это не царапины - так оно изначально.



Ремонт и разборка HDD Samsung полное описание и советы

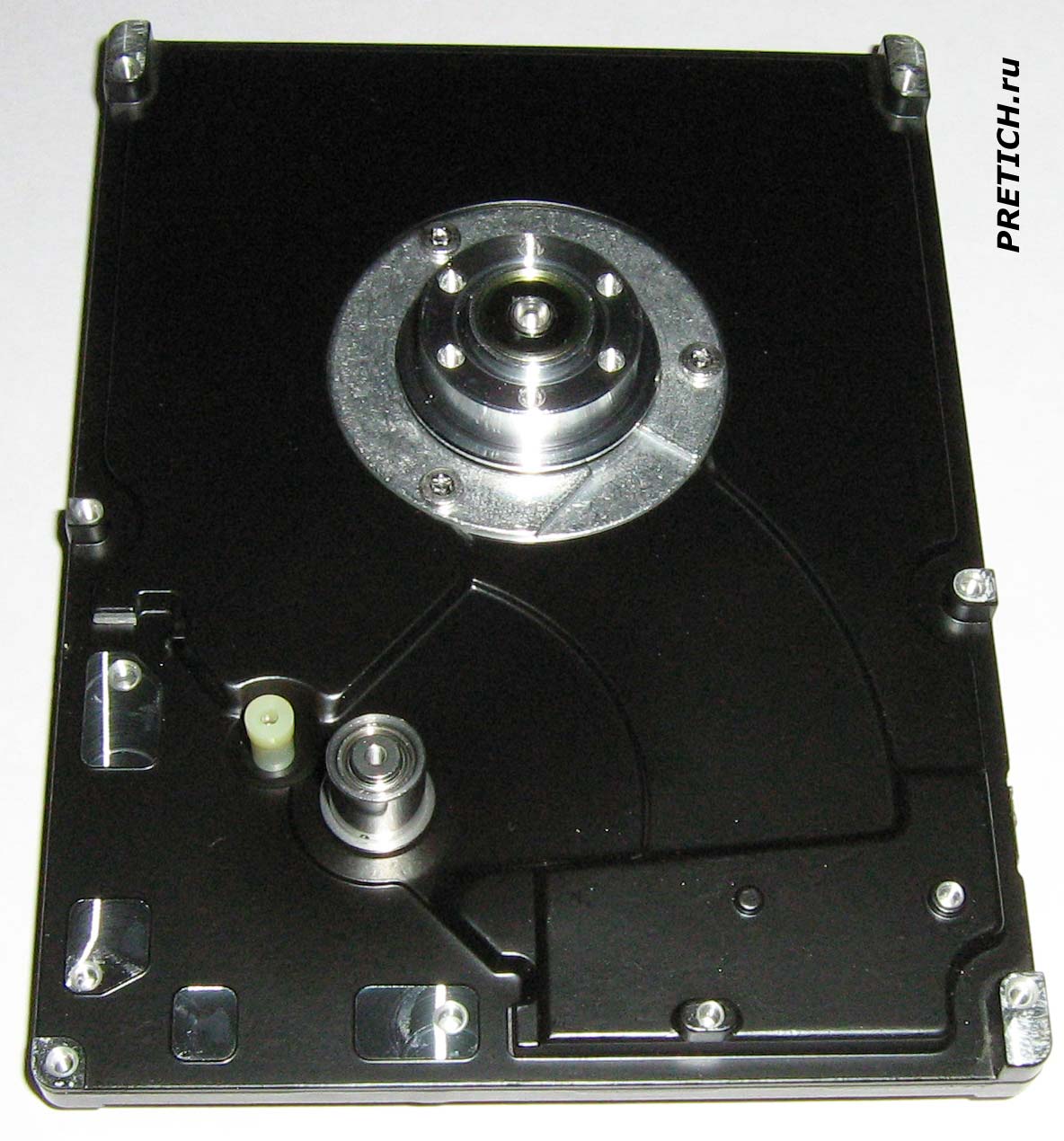

Вот основание - толстая алюминиевая отливка... В нее впрессован цилиндр с подшипниками от сервомеханизма... Тремя винтами притянут шпиндельный двигатель...



Samsung, жесткий диск, NEC C2134GT 004, головки и серводвигатель

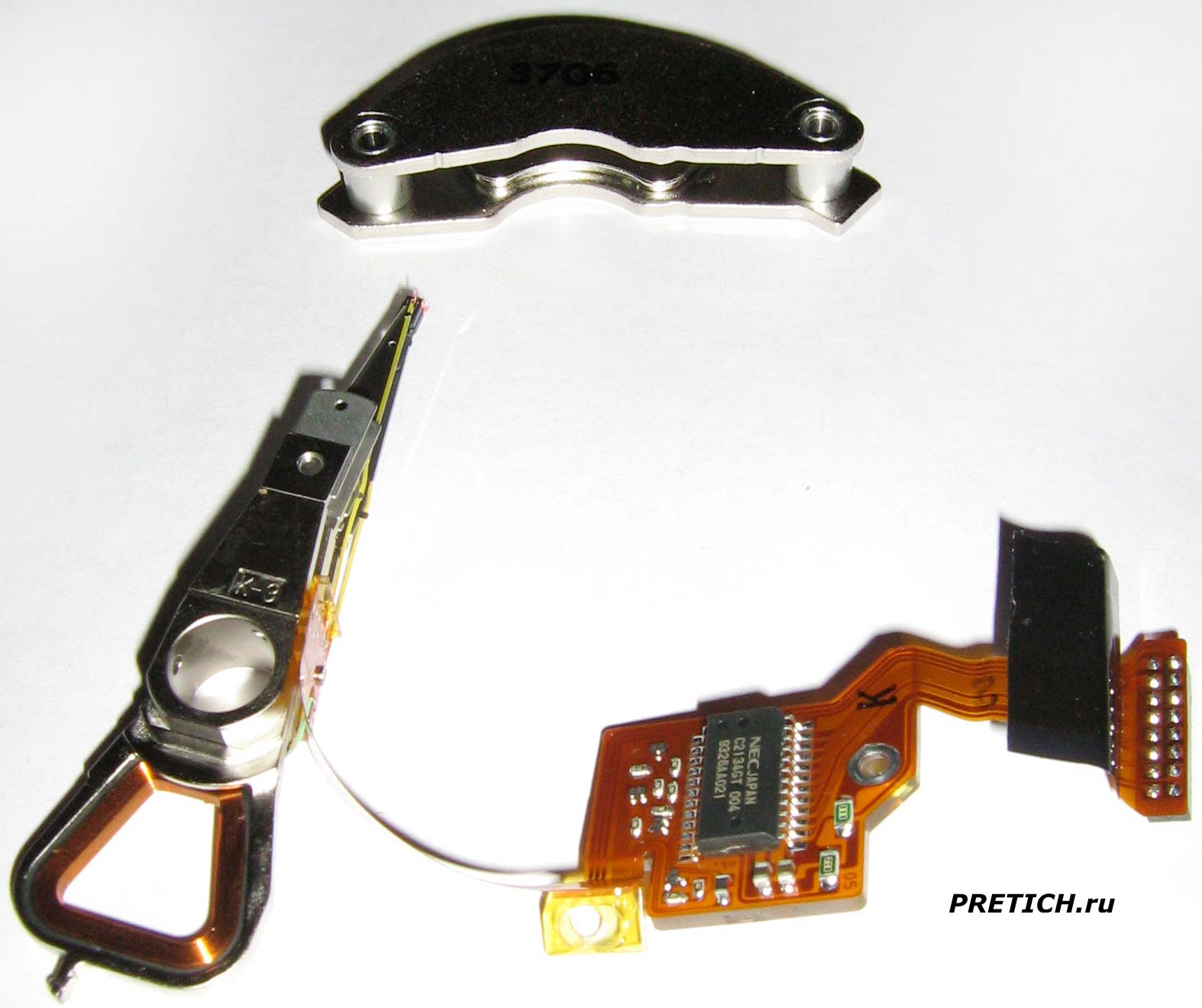

А это БМГ - блок магнитных головок. Мощные неодимовые магниты, между которыми движется катушка - соленоидный двигатель, который через рычаг двигает головки. Они через гибкий шлейф соединены с платой, на которой микросхема NEC C2134GT 004 - это обработчик и усилитель сигналов. Далее снова гибкий шлейф, на конце которого разъем - он уже на внешней стороне гермоблока.



На этом разборка закончена, соответственно и описание... понятно - нет названия ни производителя, ни модели... нет фотографий платы электроники - контроллера, все это пропало. Увы. Но я с самого начала об этом и сказал.





Михаил Дмитриенко, специально для PRETICH.ru
Алма-Ата
2007-2022
