Статьи » Телефоны, смартфоны, зарядки » Panasonic PQLV19CE адаптер питания
Panasonic PQLV19CE адаптер питания

Блок питания радиотелефонов Panasonic обзор и разборка



В интернете не нашел разборки адаптера питания Panasonic PQLV19CE для радиотелефонов Панасоник, у меня он был в комплекте с телефонным аппаратом KX-TCD420RUM, но этим же БП комплектуются и десятки прочих моделей телефонов. Думаю - это белое пятно надо заполнить информацией.



Наводил дома небольшой порядок и в числе прочего "интересного хлама" нашел этот блок питания - он полностью рабочий и пригодился бы, но... я ведь и наводил порядок, чтобы избавится от такого хлама. Просто выбросить жалко, потому решил разобрать и написать статью. Сайт ПРЕТИЧ - хорошая площадка, здесь и размещу эту статью.



+ Щелкайте по фото, чтобы увеличить!



Внешность блока питания



Panasonic PQLV19CE адаптер питания радиотелефонов описание

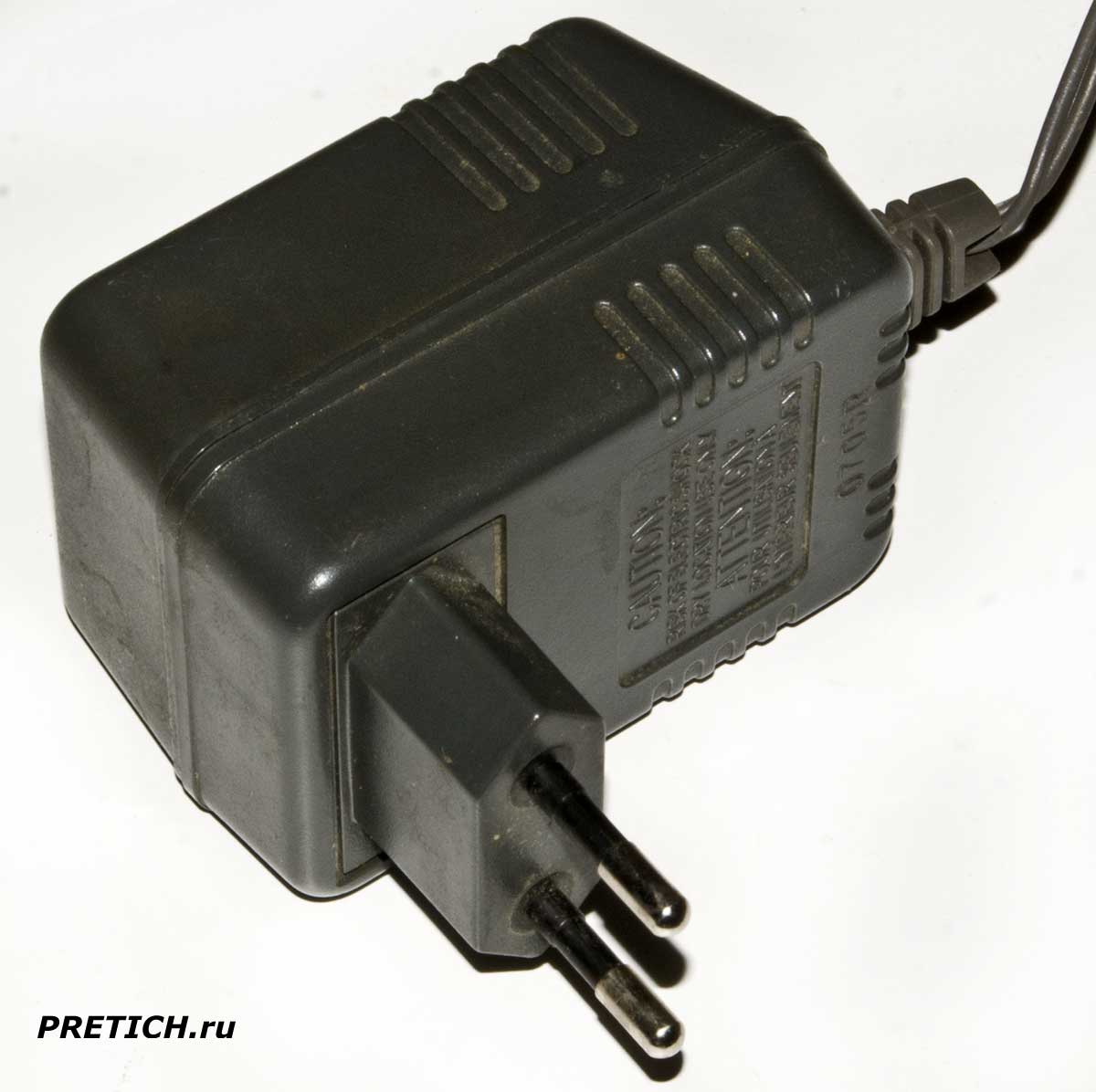

Это стандартный увесистый (потому что трансформаторный) адаптер питания, серого цвета, с обычной вилкой...



блок питания Panasonic PQLV19CE для радиотелефонов обзор



Он долго служил, верой и правдой, ни разу не подвел... его роняли с большой высоты и заливали водой...



Panasonic PQLV19CE этикетка БП все характеристики

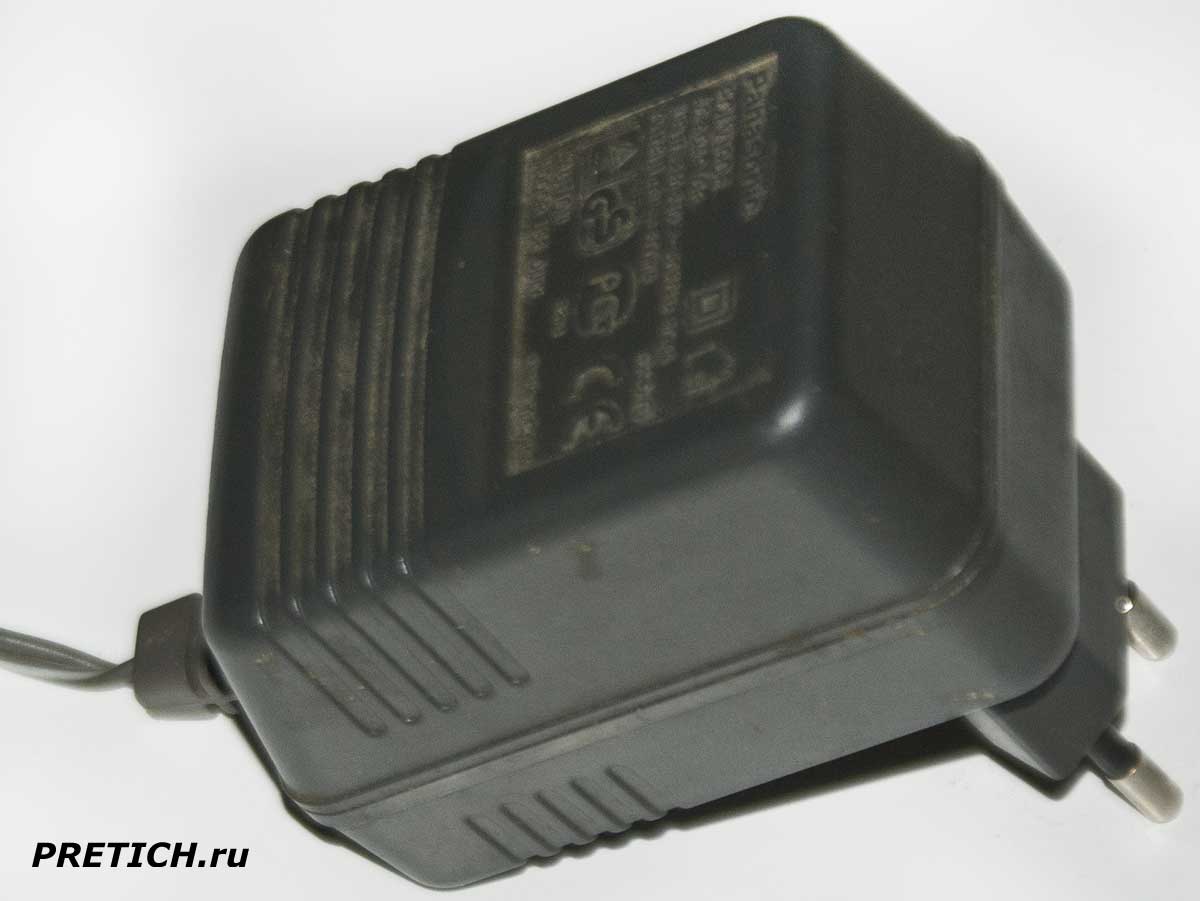

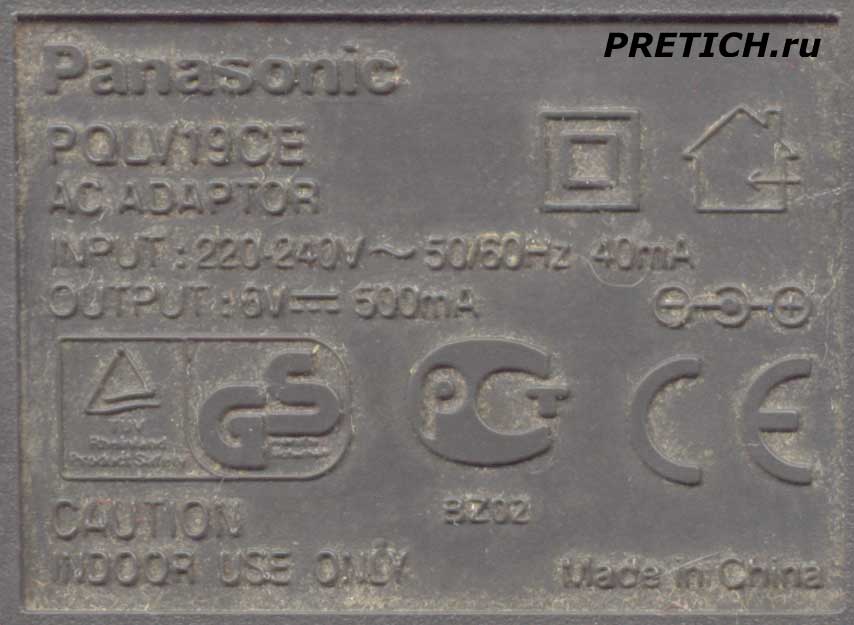

Этикетка - она отлита вместе с корпусом, здесь логотип Panasonic и название модели PQLV19CE. Затем - AC Adaptor. Входное напряжение 220-240V~50/60Hz 40mA, а на выходе постоянный ток 5V 500mA. Указана полярность разъема - минус по центру, плюс снаружи. Знаки соответствия различным стандартам. Сделано в Китае.



Panasonic PQLV19CE запрет на ремонт или просто предупреждение?

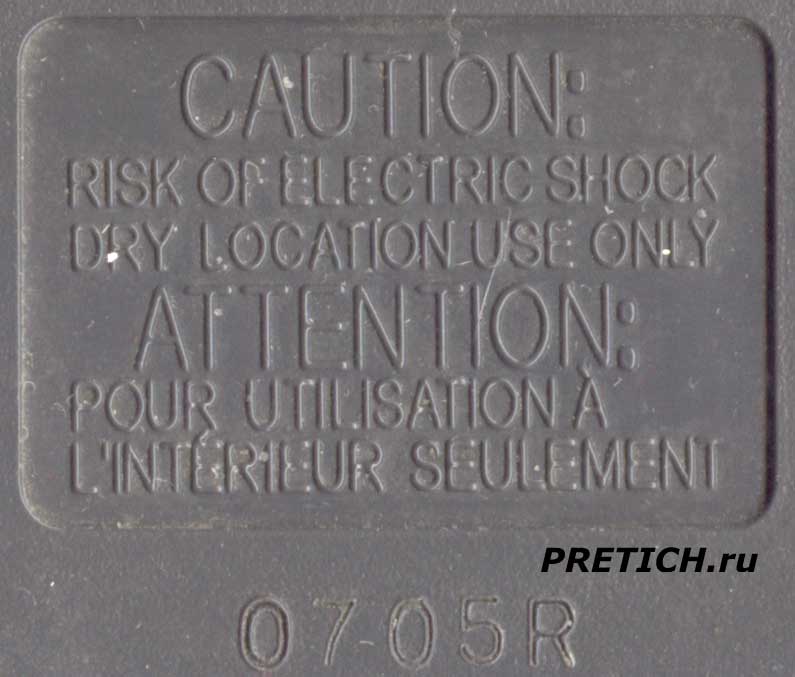

А здесь предупреждение о риске получить удар током, если лезть, куда не следует... И еще 07-05R, наверное, дата изготовления...



Panasonic PQLV19CE полярность разъема адаптера питания

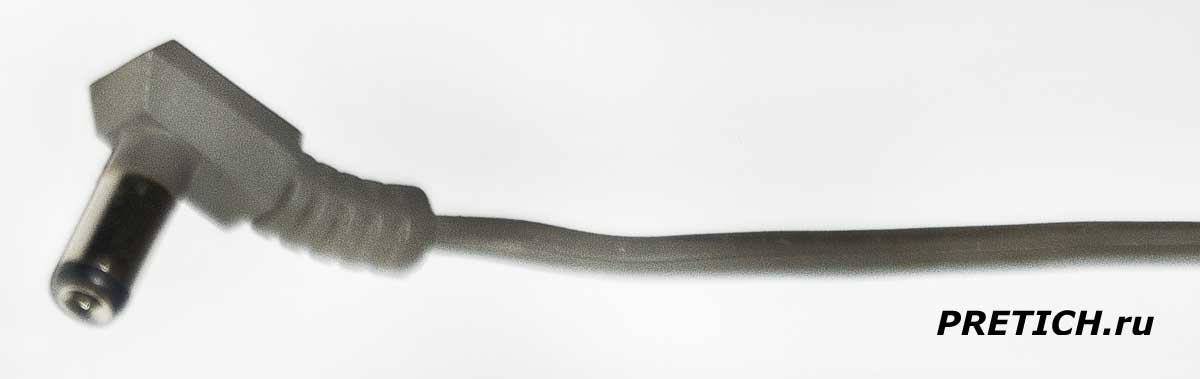

Длина шнура может быть и недостаточная - около 2 метров... на конце стандартный разъем типа DJK 5,5 мм диаметром. Провод качественный - его грызла кошка, попортила, но он остался рабочим. Кстати - полезное - провод сдвоенный, один имеет светлую полоску - это минусовый провод, плюс не имеет отличий.



Разборка Panasonic PQLV19CE



Теперь приступаем к разборке этого адаптера питания. И надо сказать - это первое препятствие... он не предназначен для разборки и ремонта. Корпус склеен. И стоит отметить - пластмасса крайне крепкая, сломать трудно!



Panasonic PQLV19CE разборка блока питания радиотелефонов

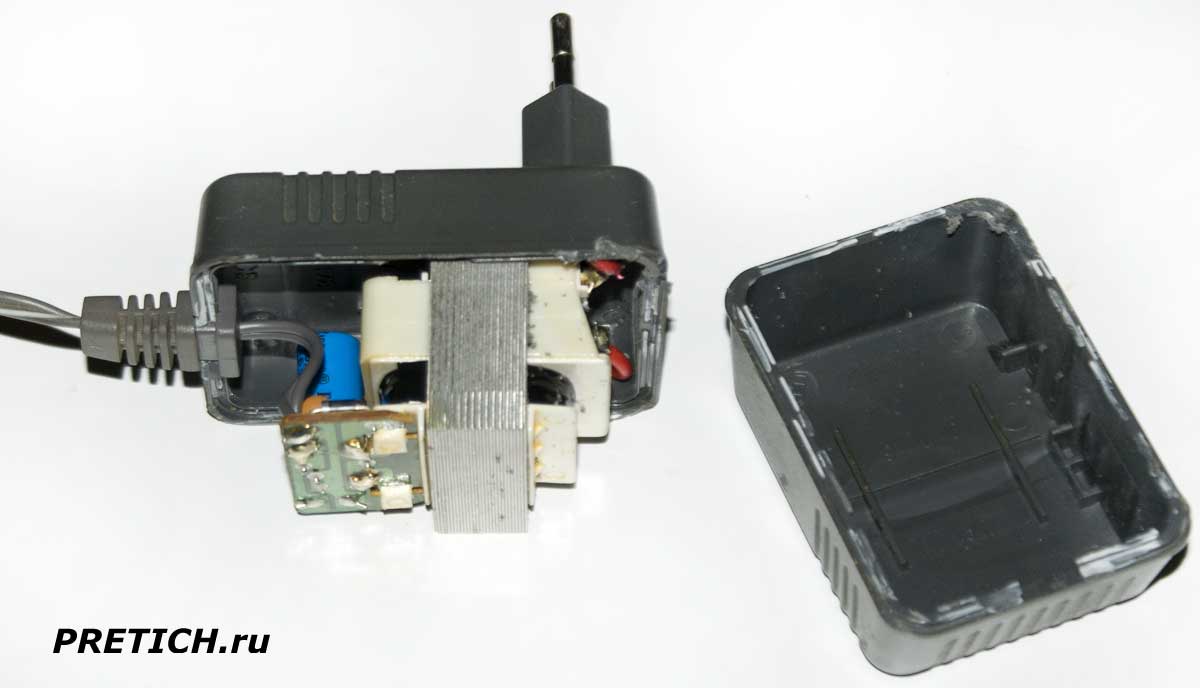

Но, тем не менее, можно сделать пропилы по шву, а потом отверткой все сломать... Вот так примерно.



Panasonic PQLV19CE устройство и ремонт блока питания

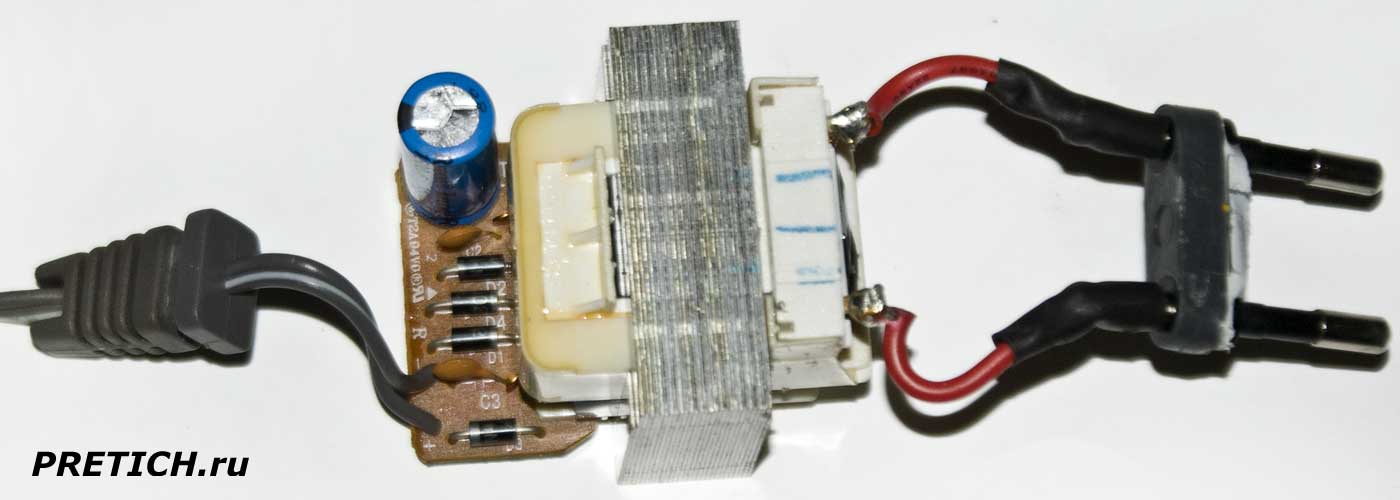

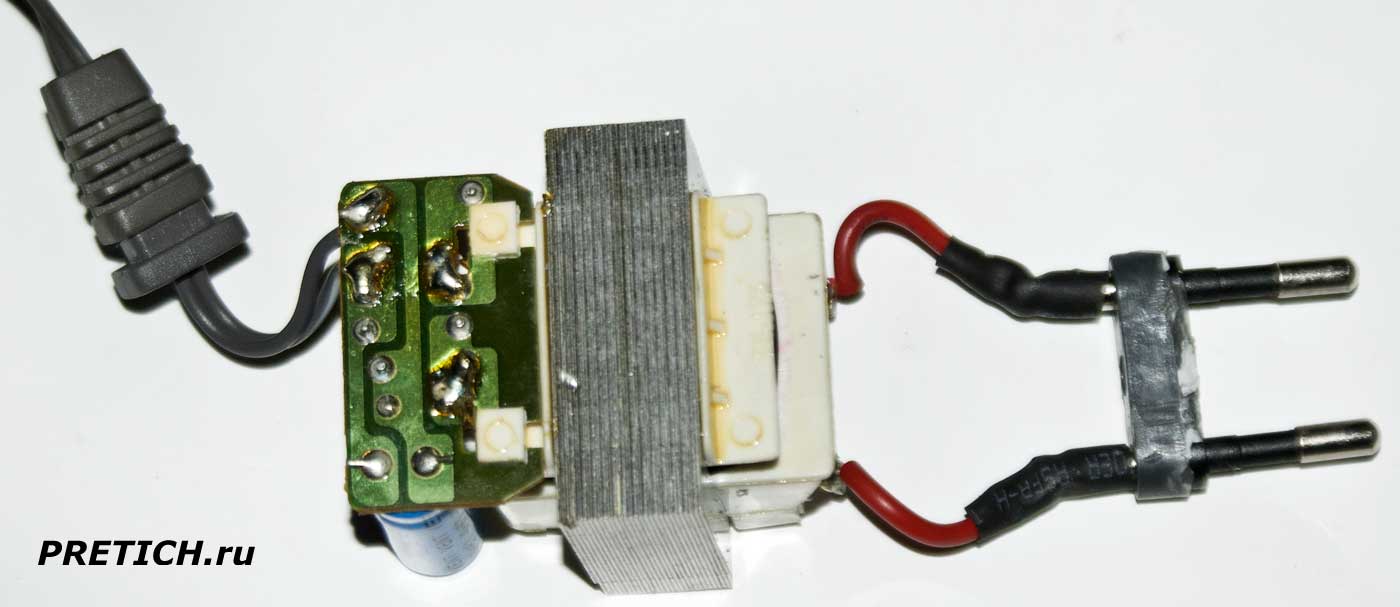

Внутри мы видим обычный Ш-образный трансформатор, размеры железа у которого 34 х 14 х 41 мм. Пластмассовый каркас катушки имеет выступы, в которые вставляется небольшая плата электроники... С другой стороны два вывода с первичной обмотки трансформатора и электрическая вилка.



Panasonic PQLV19CE как устроен этот трансформаторный БП



Это же самое с другой стороны...



Panasonic PQLV19CE схема блока или адаптера питания радиотелефонов

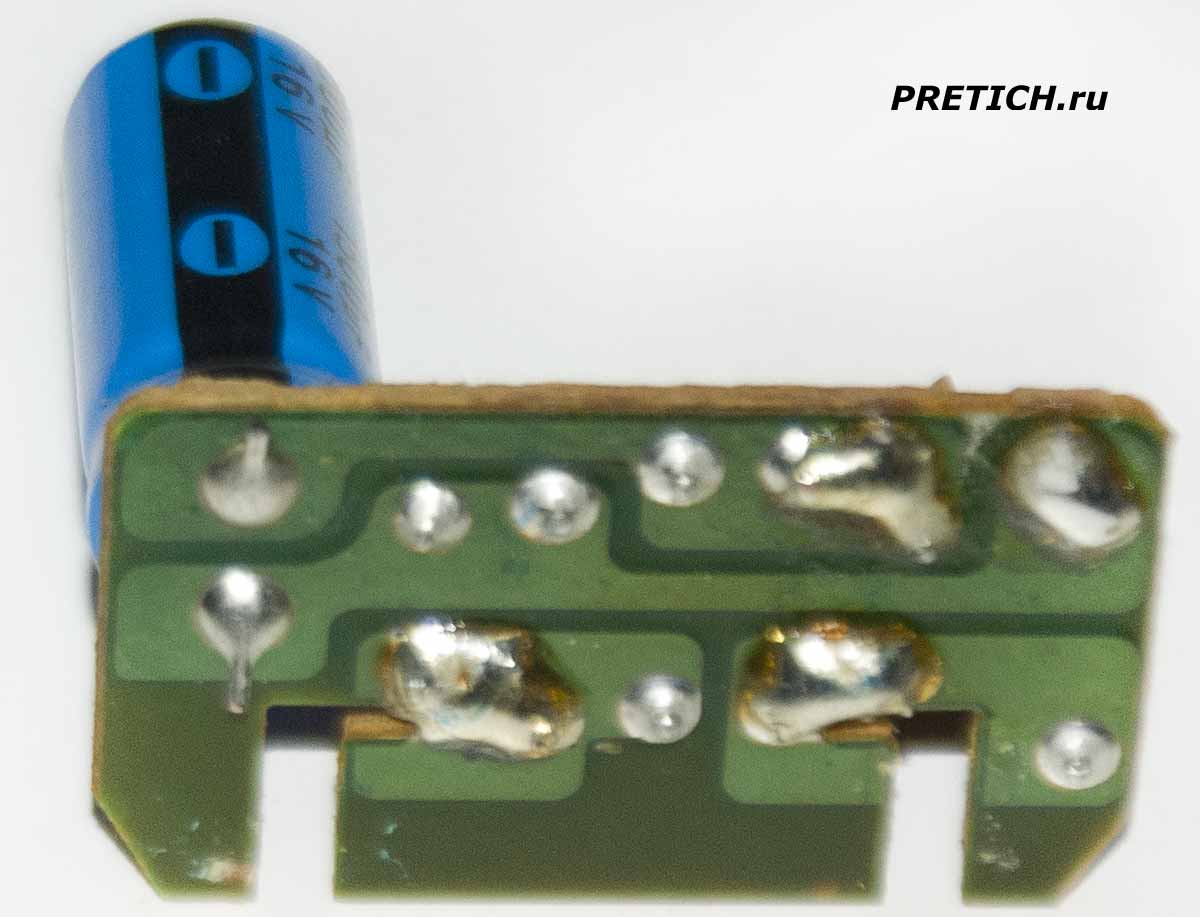

Плата электроники - вид со стороны дорожек...



Panasonic PQLV19CE плата электроники TE-55 адаптера питания

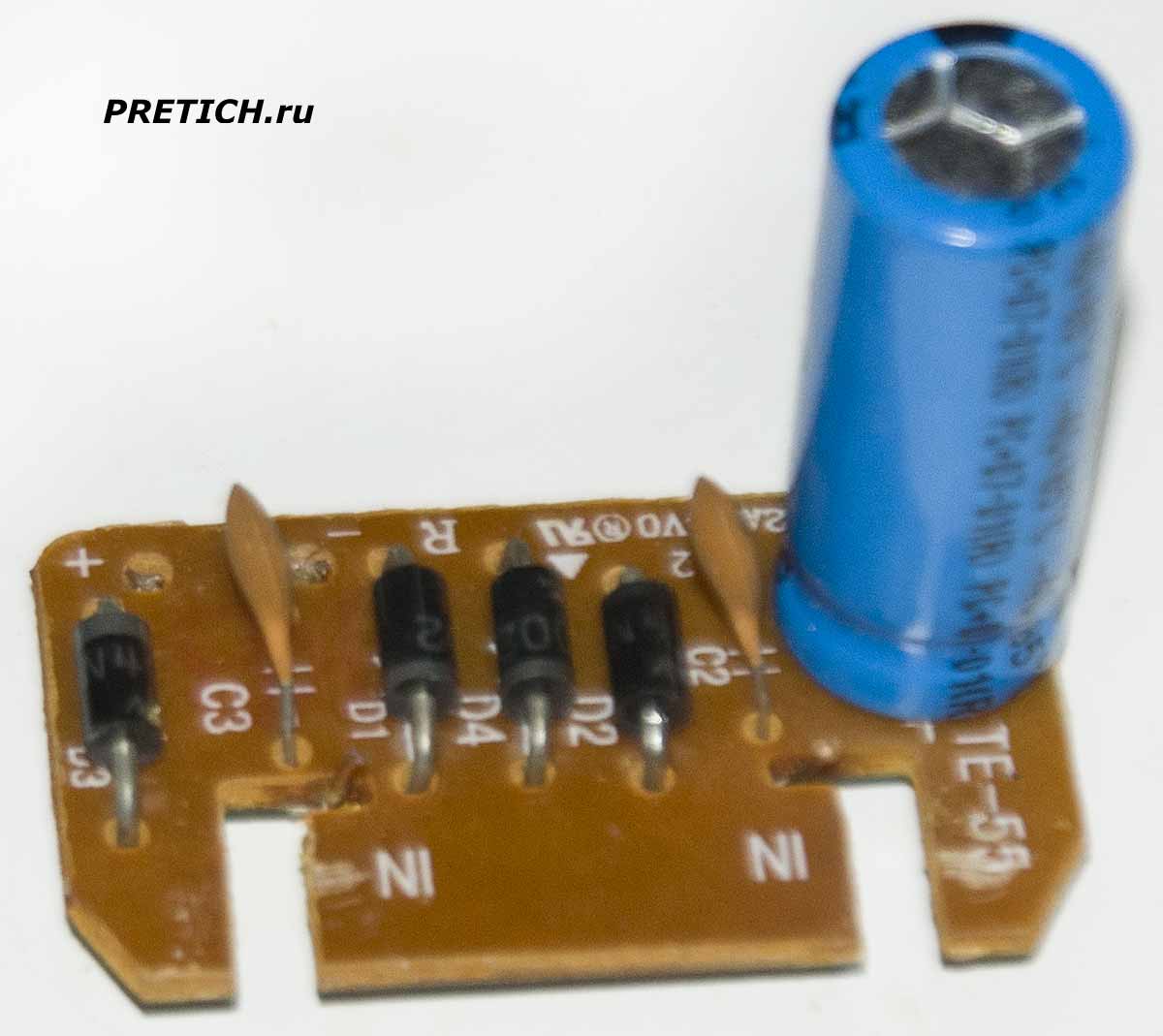

А это со стороны элементов. Маркировка на плате TE-55. Здесь обычный диодный мост - из четырех диодов IN4002. Затем пара керамических дисковых конденсаторов (забыл маркировку, кажется 0,1 мкФ). Один электролитический конденсатор 1500 мкФ на 16 вольт...



На этом разборка, можно сказать, закончена. Да, обмотки трансформатора выполнены медной проволокой (ведь иногда сейчас используют алюминиевый провод, покрытый красным "медным" лаком).



Выводы или итоги



В общем-то, здесь и подводить итоги не о чем - все сделано на отлично. Такие адаптеры питания годами работают включенными в электросеть, дешевые образцы иногда начинают гудеть или попискивать, сгорают, высыхает электролитический конденсатор. Здесь все сделано на совесть - просто и надежно.





Chugunium - специально для PRETICH.ru

18.05.2022
