Tomahawk TW-9020 и TW-9030 полное описание

Tomahawk TW-9020 и TW-9030 обзор и разборка



В чем разница между Tomahawk TW-9020 и TW-9030



Автомобильная сигнализация или противоугонная система - непременный атрибут любого современного автомобиля. Как правило, комплект таких сигнализаций достаточно богат, в зависимости от функционала, конечно. Но мы рассмотрим основные или центральные электронные блоки управления двух моделей сигнализаций TW-9020 и TW-9030 от тайваньской компании Tomahawk.



Внешне они одинаковы, но как внутренне? Вообще - есть ли между ними различия?



+ Щелкайте по фото, чтобы увеличить!



Внешний осмотр

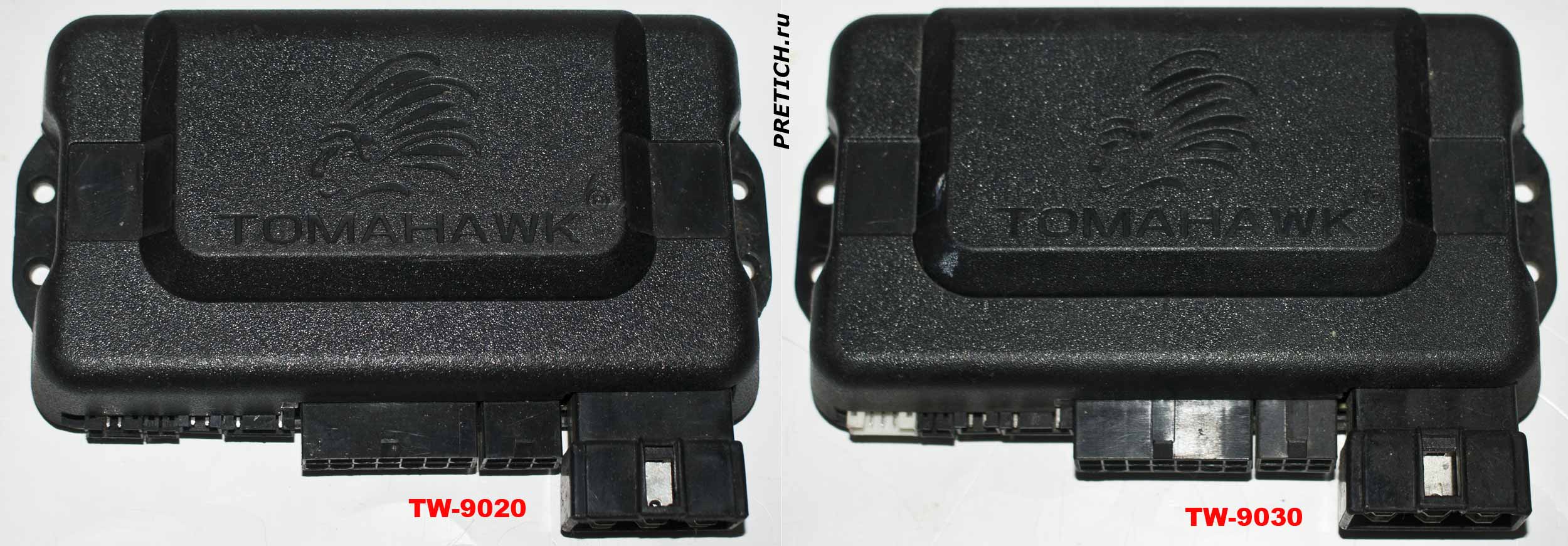

Tomahawk TW-9020 и TW-9030 противоугонная сигнализация



Снаружи они совершенно одинаковые: черные пластмассовые корпуса. Сверху логотип производителя, по бокам монтажные ушки, и разъемы.

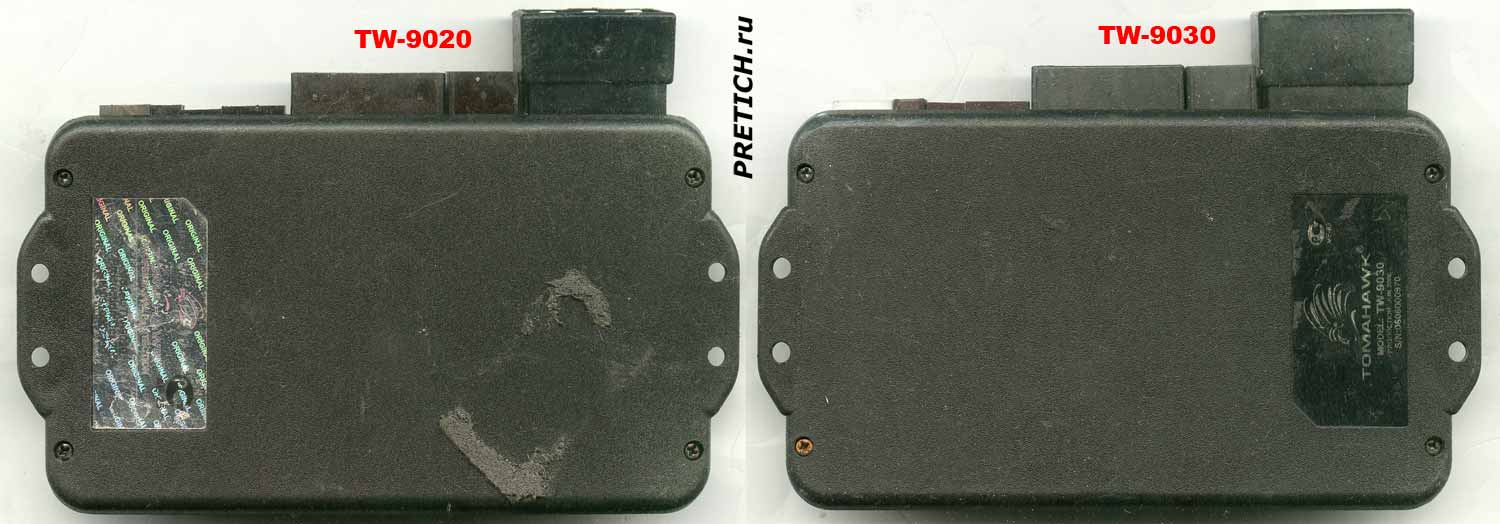

Tomahawk TW-9020 и TW-9030 автомобильные сигнализации, чем отличаются



Так же одинаковы и обратные стороны там только разные этикетки наклеенные (под этикетками, кстати, прямоугольные вырезы).

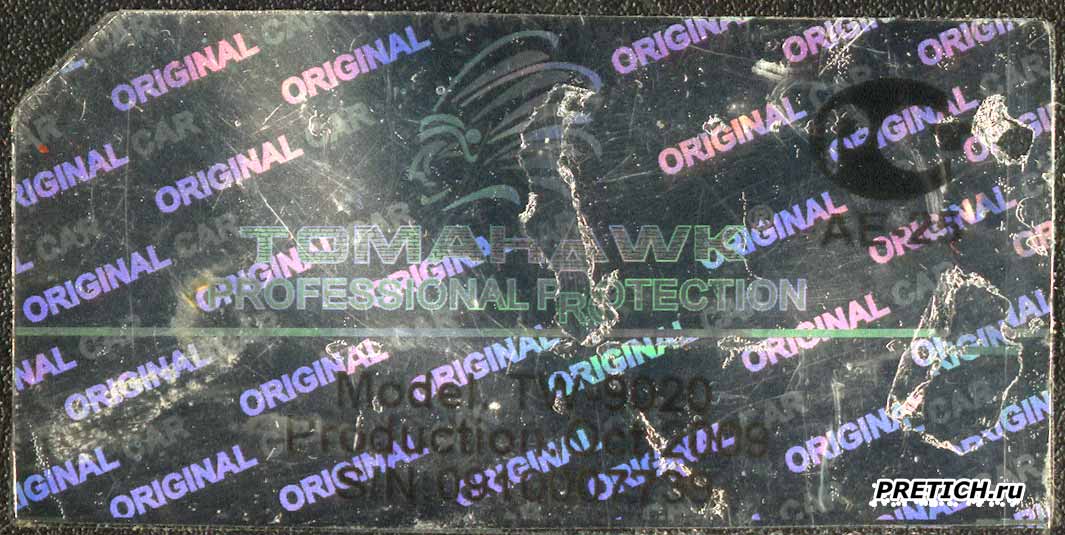

Tomahawk TW-9020 автомобильная сигналка Proffessional Protection



На одном блоке написано: TOMAHAWK Proffessional Protection, модель TW-9020, изготовлено в октябре 2009 года, серийный номер изделия. Эта наклейка голографическая, на ней "светится" - ORIGINAL CAR. Есть значок российского Госстандарта и надпись AE-25.

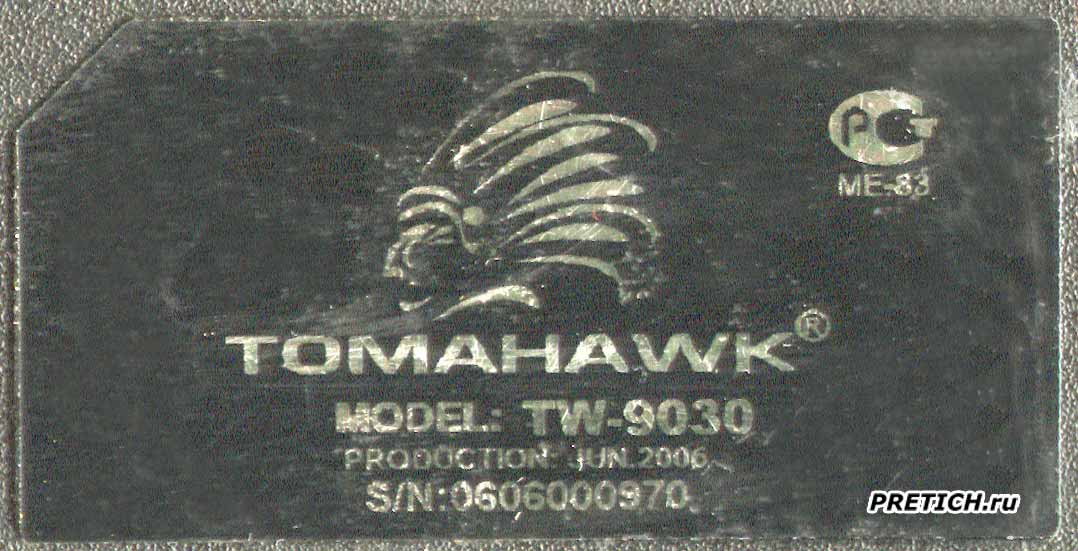

Tomahawk TW-9030 полное описание и разборка сигнализации



На втором блоке этикетка намного скромнее... никакого голографического поблескивания. Логотип TOMAHAWK, Model: TW-9030. Изготовлено в июне 2006 года, серийный номер. И тот же значок российского Госстандарта и ME-83.



Разборка сигнализации Tomahawk



Внешне информации мало... приступаем к разборке. Она до безобразия простая - выкручиваем на корпусе четыре винта, и корпус разделяется на две половинки, никаких дополнительных защелок. Легко! Тут же стоит отметить, пластмасса весьма прочная. Но нет даже признаков герметизации корпуса...



Электроника сигналок



А теперь мы имеем возможность сравнить внутренне содержимое. Ведь систему Tomahawk TW-9020 позиционируют как устройство среднего класса - простая и доступная. А вот Tomahawk TW-9030 преподносят, чуть ли не как топовое решение...

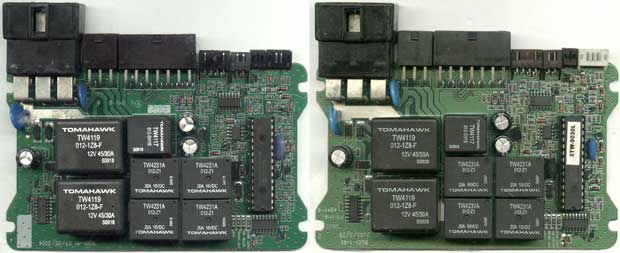

Tomahawk TW-9020 и TW-9030 разборка и сравнение сигнализаций



Смотрим и... не можем найти разницу. Ее нет! Смотрите сами - две совершенно одинаковые платы электроники! Маркировка одинакова - B001-R, даты указаны разные... Семь реле:



По две TOMAHAWK TW4119 012-1Z8-F 12V 45/30A

По одному TOMAHAWK TW4117 012-SH1S

По четыре штуки TOMAHAWK TW4231A 012-Z1 20A 16VDC.



Так же идентичны и прочие элементы:



Два чипа ULN2003AG - транзисторная сборка, набор мощных составных ключей на семь каналов, управление реле

LMV324 - микросхема, операционный усилитель общего назначения

93LC46BI - последовательная энергонезависимая память, Serial EePROM

B772 - кремниевый, планарно-эпитаксиальный транзистор с PNP структурой



И вот оно отличие! В "кроватке" микросхемы:



TW-9020 имеет микросхему PIC16F73-I/SP

TW-9030 имеет микросхему PIC16F76-I/SP



Это 8 разрядные микроконтроллеры, почти одинаковые - второй имеет более лучшие характеристики. На TW-9030 на него наклеен стикер с надписью 3TW-9030L.

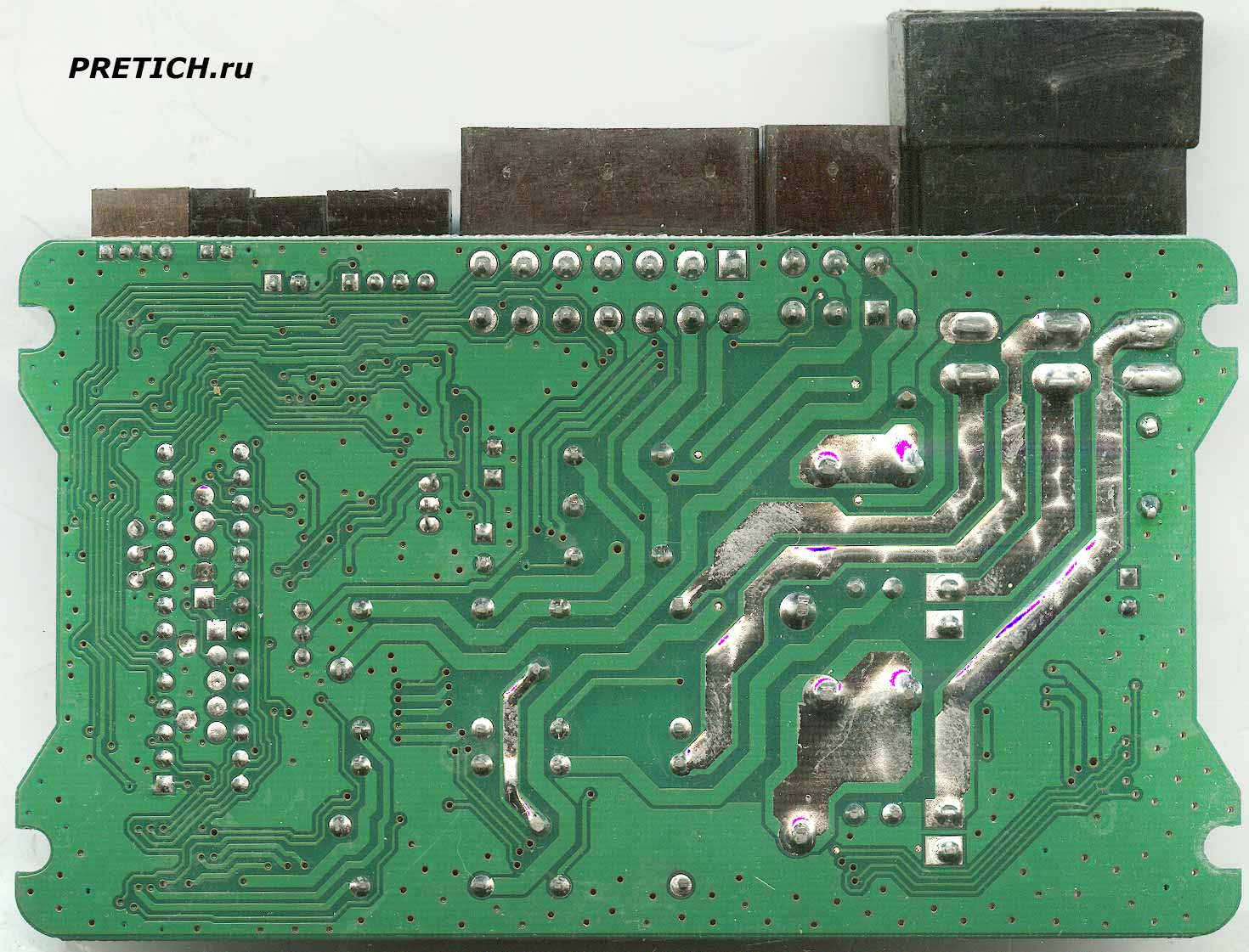

Tomahawk TW-9020 и TW-9030 схемы и ремонт, полное описание



Обратная сторона совершенно одинакова, потому и привожу всего одно фото...



Подводим итоги



Центральные блоки управления противоугонных систем Tomahawk TW-9020 и TW-9030 это одни и те же блоки, и цена на них должна быть одинаковой! Всей разницы только контроллер (стоимость этих чипов одинаковая, ну, с разницей в несколько центов), вероятно разная прошивка (но об этом я не знаю наверняка).



Так же эти сигнализации отличаются комплектацией - намного разные брелки, антенны... но, вполне вероятно, и у них разница чисто внешняя.



По характеристикам я насчитал 4 отличия, но не критического плана.



По качеству изготовления - здесь претензий нет, все выполнено хорошо, кроме момента, о котором я уже упоминал - отсутствие герметичности...



На этом все, если будут какие-то еще дополнения, статья будет обновлена.





Михаил Дмитриенко, специально для PRETICH.ru

06.04.2022
