Разборка Nokia C5-00

Разборка Nokia C5-00



Разборка Nokia C5-00

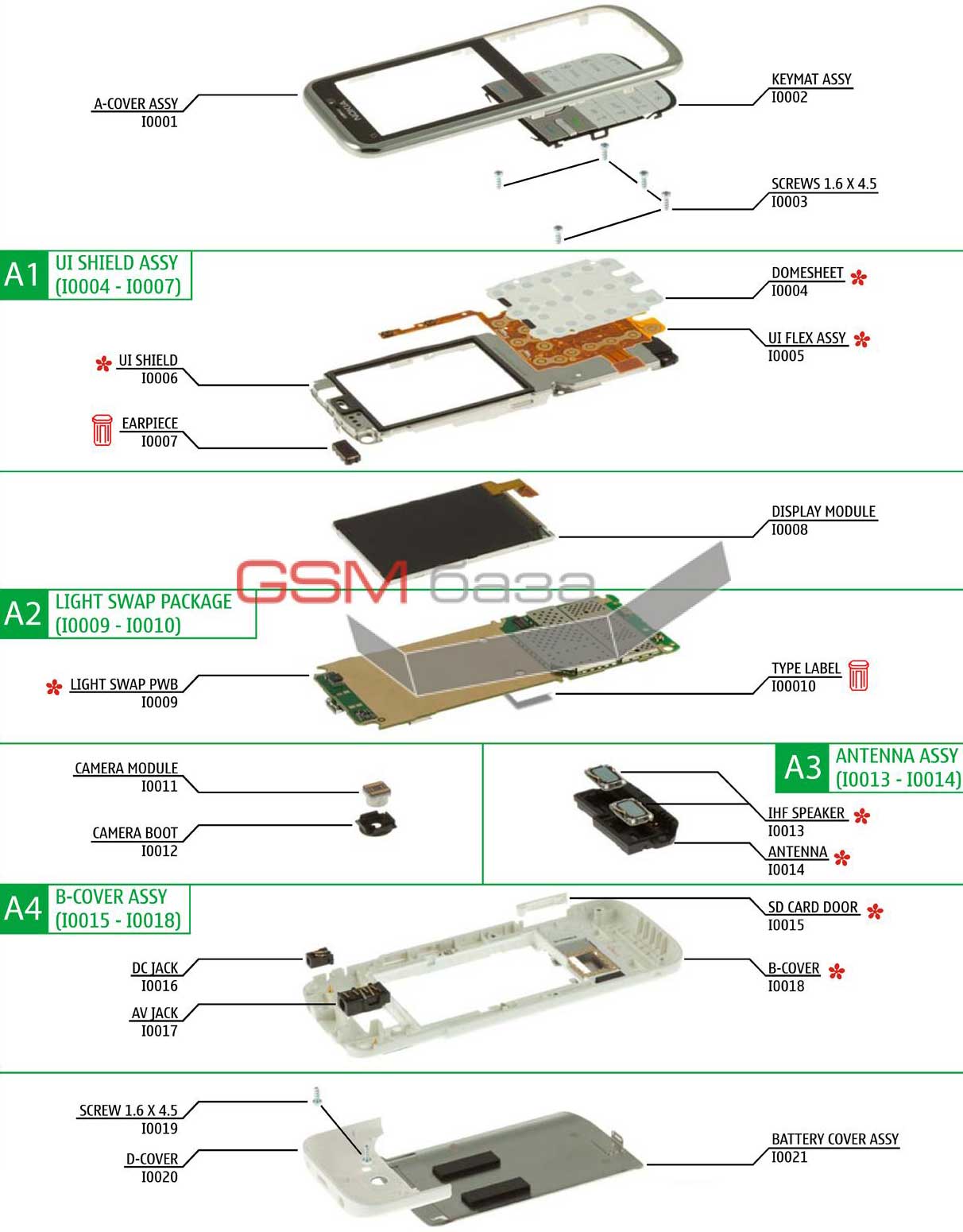

  полное иллюстрированное руководство Разборка Nokia C5-00



0089959

A1

UI SHIELD ASSY - CARE (I0004 - I0007)

0257329

I0001

A COVER ASSY Warm Grey

0257376

I0001

A COVER ASSY White

0257588

I0001

A COVER ASSY Warm Grey ORANGE в„ў

0257768

I0001

A Cover Assy, Black

0257326

A4

B COVER ASSY Warm Grey

0257374

A4

B COVER ASSY White

0257769

A4

B Cover Assy, Black

0257328

I0020

D-COVER ASSY Warm Grey

0257375

I0020

D-COVER ASSY White

0257767

I0020

D Cover Assy, Black

0257330

I0021

Battery Cover Assy, Silver

0257671

I0021

Battery Cover Assy, Silver: TELEFONICA, MOVISTAR в„ў

4850329

I0008

DISPLAY MODULE

4850186

I0008

DISPLAY MODULE

4858030

I0011

CAMERA MODULE SMIA65 3.2 EDOF

4858028

I0011

CAMERA MODULE SMIA65 3.2 EDOF

6380235

I0003

SCREW 1.6 x 4.5 REMFORM TORX PLUS 6IP

5140033

I0007

EARPIECE

5650905

A3

ANTENNA ASSY (I0013 - I0014)

5469849

I0016

2MM DC JACK

5469799

I0016

2MM DC JACK

5469628

I0017

3.5MM AV JACK

6380235

I0019

SCREW 1.6 x 4.5 REMFORM TORX PLUS 6IP

9371450

I0010

TYPE LABEL

9381425

I9998

WATER INGRESS LABEL DMCO7166 PLAIN

9791K24

I0002

KEYMAT ASSEMBLY LATIN Warm Grey

9791K98

I0002

KEYMAT ASSEMBLY THAI Warm Grey

9791L00

I0002

KEYMAT ASSEMBLY BOPO Warm Grey

9791L02

I0002

KEYMAT ASSEMBLY URDU Warm Grey

9791N33

I0002

KEYMAT ASSEMBLY CYRILLIC Warm Grey

9791N34

I0002

KEYMAT ASSEMBLY GREEK Warm Grey

9791N35

I0002

KEYMAT ASSEMBLY HEBREW Warm Grey

9791N36

I0002

KEYMAT ASSEMBLY FARSI Warm Grey

9791N37

I0002

KEYMAT ASSEMBLY ARABIC Warm Grey

9791N44

I0002

KEYMAT ASSEMBLY STROKE Warm Grey

9791S37

I0002

KEYMAT ASSEMBLY MACEDONIAN CYRILLIC Warm Grey

9791K97

I0002

KEYMAT ASSEMBLY LATIN White

9791K99

I0002

KEYMAT ASSEMBLY THAI White

9791L01

I0002

KEYMAT ASSEMBLY BOPO White

9791L03

I0002

KEYMAT ASSEMBLY URDU White

9791N38

I0002

KEYMAT ASSEMBLY CYRILLIC White

9791N39

I0002

KEYMAT ASSEMBLY GREEK White

9791N40

I0002

KEYMAT ASSEMBLY HEBREW White

9791N41

I0002

KEYMAT ASSEMBLY FARSI White

9791N42

I0002

KEYMAT ASSEMBLY ARABIC White

9791N43

I0002

KEYMAT ASSEMBLY STROKE White

9791S51

I0002

KEYMAT ASSEMBLY MACEDONIAN CYRILLIC White

9791W97

I0002

KEYMAT ASSEMBLY LATIN Black

9791W97

I0002

KEYMAT ASSEMBLY LATIN Black

9791W98

I0002

KEYMAT ASSEMBLY THAI Black

9791W99

I0002

KEYMAT ASSEMBLY BOPO Black

9791X00

I0002

KEYMAT ASSEMBLY URDU Black

9791X01

I0002

KEYMAT ASSEMBLY CYRILLIC Black

9791X02

I0002

KEYMAT ASSEMBLY GREEK Black

9791X03

I0002

KEYMAT ASSEMBLY HEBREW Black

9791X04

I0002

KEYMAT ASSEMBLY FARSI Black

9791X05

I0002

KEYMAT ASSEMBLY ARABIC Black

9791X06

I0002

KEYMAT ASSEMBLY STROKE Black

9791X07

I0002

KEYMAT ASSEMBLY MACEDONIAN CYCRILLIC Black

9791L00

I0002

KEYMAT ASSEMBLY BOPO Warm Grey

9791N37

I0002

KEYMAT ASSEMBLY ARABIC Warm Grey

9791N43

I0002

KEYMAT ASSEMBLY STROKE White

9791S37

I0002

KEYMAT ASSEMBLY MACEDONIAN CYRILLIC Warm Grey

9791S51

I0002

KEYMAT ASSEMBLY MACEDONIAN CYRILLIC White

9791X05

I0002

KEYMAT ASSEMBLY ARABIC Black

9903783

I0012

CAMERA BOOT

9905550

I0015

SD CARD DOOR WARM GREY

9905551

I0015

SD CARD DOOR WHITE

9905553

I0015

SD CARD DOOR BLACK

9905552

I0015

SD Card Door - Warm Silver

9905554

I0015

SD Card Door - Pink

0257702

I0001

A Cover Assy, Warm Silver

0257928

I0001

A Cover Assy, Pink

9791T47

I0002

KEYMAT ASSEMBLY LATIN Warm Grey [language] ORANGE в„ў

9791T48

I0002

KEYMAT ASSEMBLY LATIN White [language] ORANGE в„ў

9791T79

I0002

KEYMAT ASSY LATIN Warm Silver

9791T80

I0002

KEYMAT ASSY THAI Warm Silver

9791T81

I0002

KEYMAT ASSY BoPoMoFo Warm Silver

9791T84

I0002

KEYMAT ASSY BoPoMoFo Warm Silver

9791T85

I0002

KEYMAT ASSY HEBREW Warm Silver

9791T86

I0002

KEYMAT ASSY FARSI Warm Silver

9791T87

I0002

KEYMAT ASSY ARABIC Warm Silver

9791Z58

I0002

KEYMAT ASSY LATIN Black-Black

9792G05

I0002

KEYMAT ASSY THAI Black-Black

9792G08

I0002

KEYMAT ASSY BoPoMoFo Pink

9792G10

I0002

KEYMAT ASSY URDU Pink

9792G11

I0002

KEYMAT ASSY CYRILLIC Black-Black

9792G14

I0002

KEYMAT ASSY GREEK Pink

9792G15

I0002

KEYMAT ASSY HEBREW Black-Black

9792G17

I0002

KEYMAT ASSY FARSI Black-Black

9792G21

I0002

KEYMAT ASSY STROKE Black-Black

9792G22

I0002

KEYMAT ASSY STROKE Pink

9792G23

I0002

KEYMAT ASSY MACEDONIAN Black-Black

9792G24

I0002

KEYMAT ASSY MACEDONIAN Pink

0257931

A4

B Cover Assy, Pink

0257703

A4

B Cover Assy, Warm Silver

0257701

I0020

D Cover Assy, Warm Silver



Инструкция по разборке Nokia C5

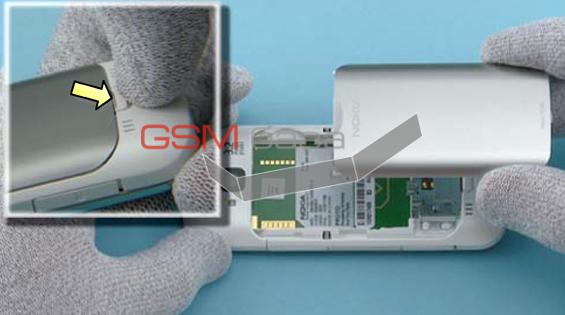

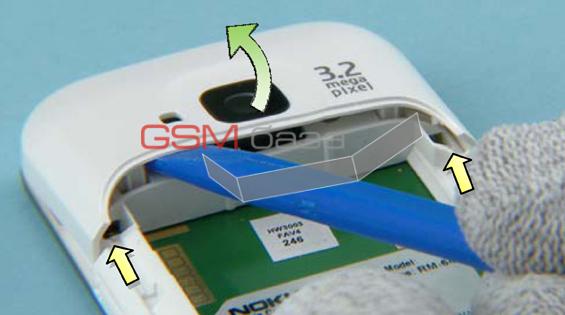

1. Нажмите на кнопку открытия крышки батареи и снимите ее.

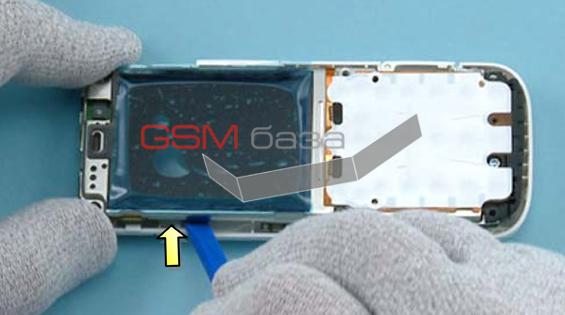

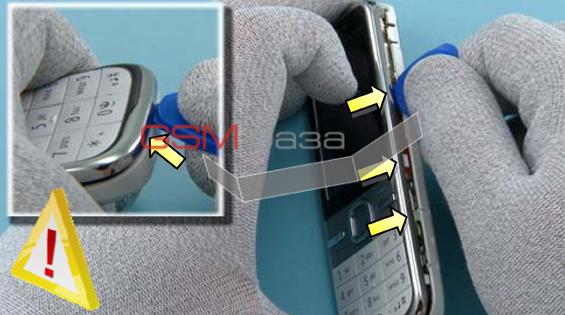

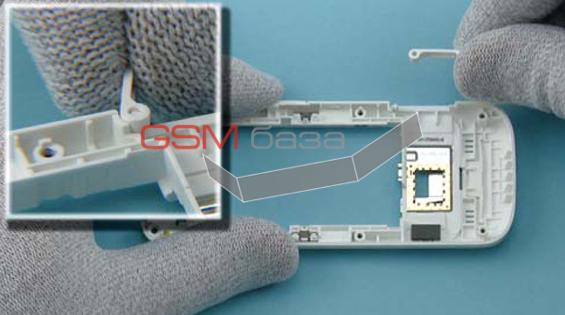

2. Поместите инструмент SS-93 между B-Cover и D-COVER в указанном месте для отсоединения  замков D-COVER. Поверните D-COVER вверх от открытой стороны.

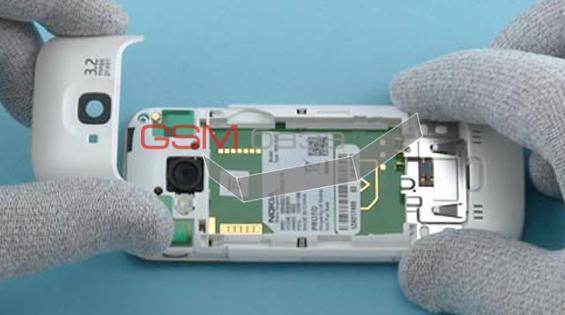

3. Снимите D-COVER.



4. Отверните 2 винта TORX+ 6 в указанном порядке.

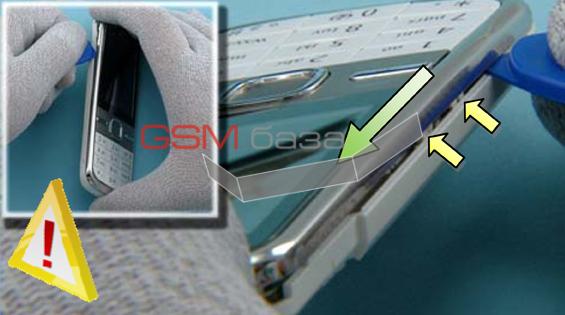

5. Отсоедините A-COVER ASSY проведя инструментом SRT-6 в указанном направлении. Не тяните A-COVER, это может повредить замки.



6. Продолжайте вести инструментом SRT-6 по всем четырем сторонам телефона до полного открытия замков. Не тяните A-COVER, это может повредить замки

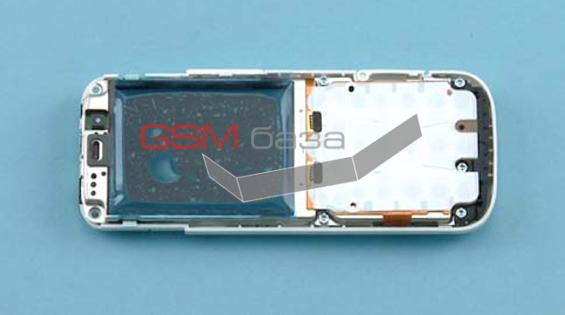

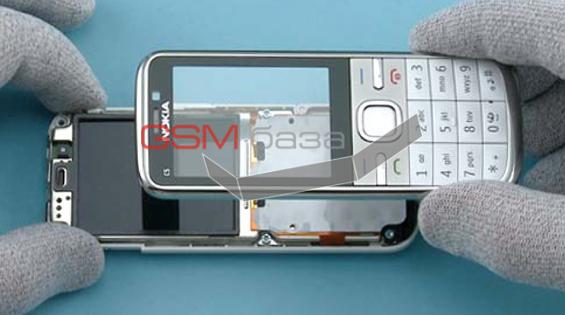

7. Снимите the A-COVER ASSY.



8. Закройте экран защитной пленкой.

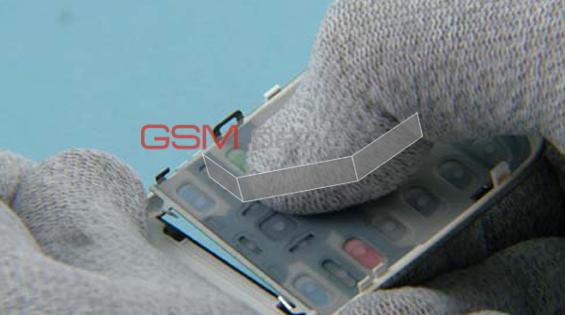

9. Выдавите KEYMAT ASSY из A-COVER ASSY.

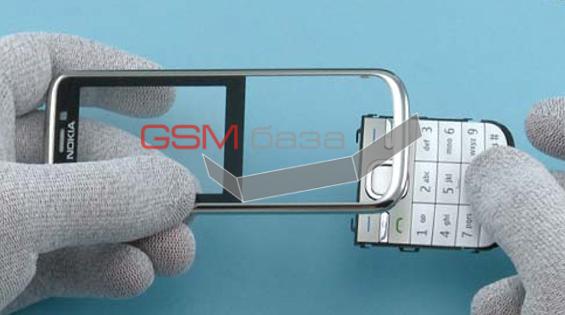

10. Снимите KEYMAT ASSY.

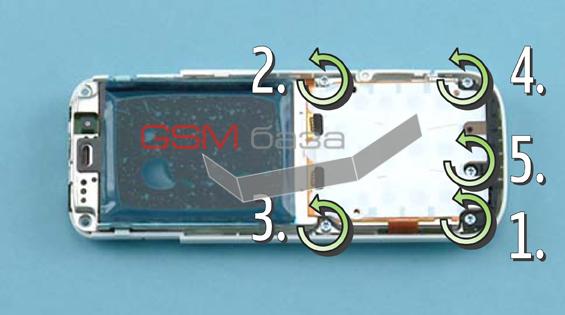

11. Отверните 4 винта TORX+ 6 в указанном порядке.



12. Для отсоединения основной платы откройте замок, показанный на картинке, используйте для этого инструмент SS-93.



13. Отсоедините второй замок, указанный на картинке.

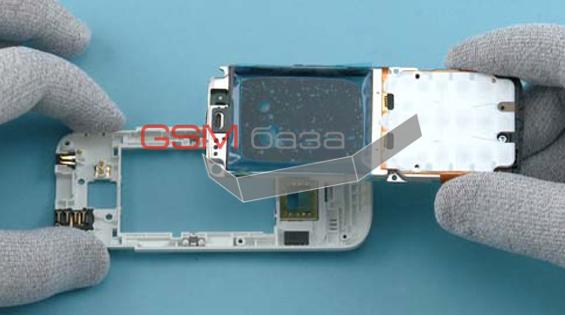

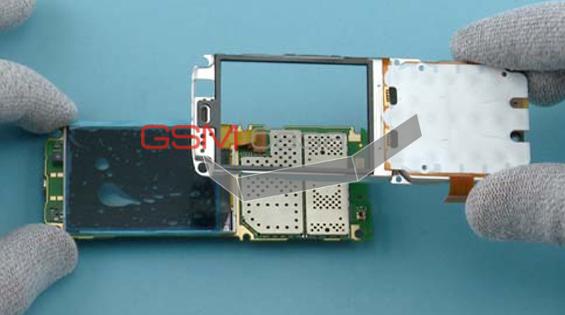

14. Поднимите PWB вместе с UI SHIELD, LCD и ANTENNA.



15. Снимите ANTENNA.

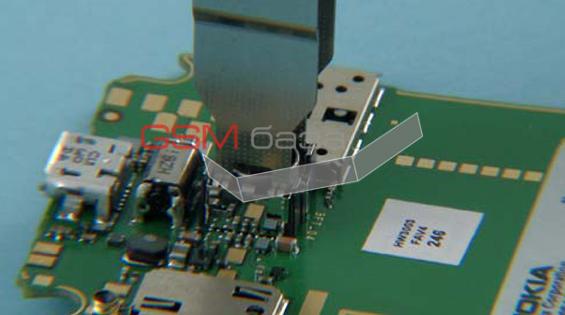

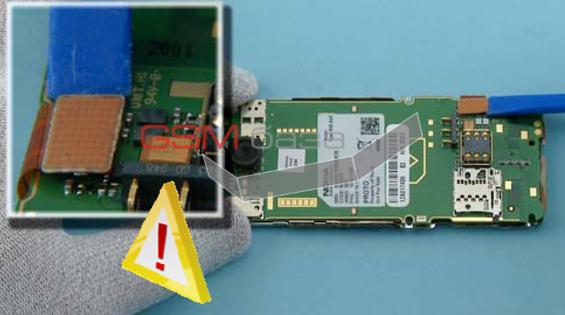

16. Используйте инструмент SS-93 для отсоединения UI CONNECTOR. Внимание, не повредите близлежащие компоненты!



17. Снимите UI SHIELD ASSY.

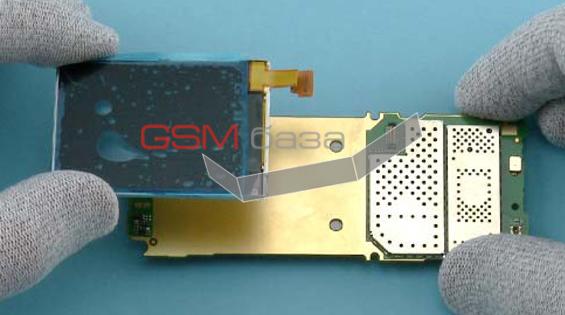

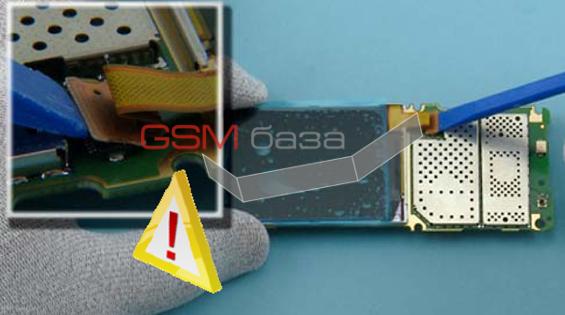

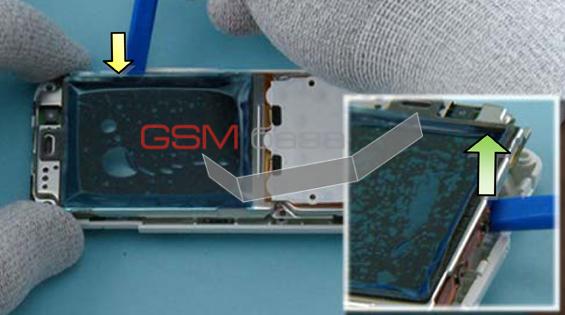

18. Используйте инструмент SS-93 для отсоединения LCD CONNECTOR. Внимание, не повредите близлежащие компоненты!



19. Снимите экран.



20. Используйте пинцет для снятия CAMERA BOOT.

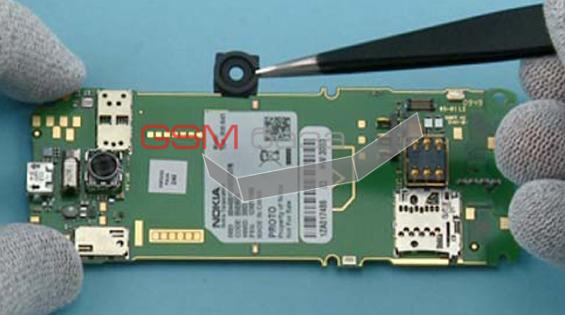

21. Используйте инструмент SS-88 для отсоединения камеры.



22. Потяните инструмент SS-88 для снятия камеры.



23. Используйте коннектор зарядного устройства для снятия DC JACK.

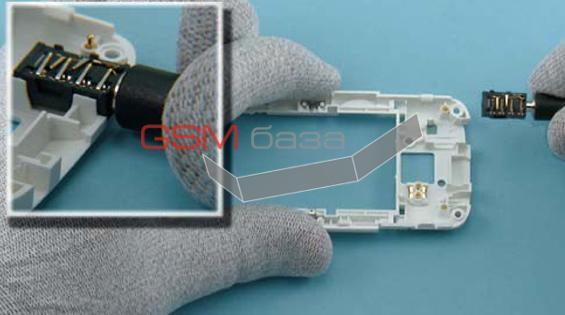

24. Используйте коннектор AV для снятия AV JACK.



25. Снимите дверцу SD карты.

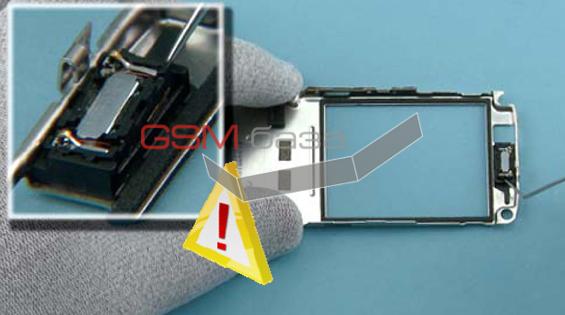

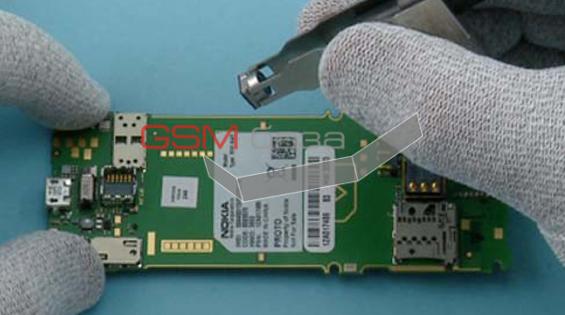

26. Используя стоматологический зонд подденьте EARPIECE. Осторожно, не пораньтесь!



27.  Пинцетом снимите EARPIECE. Не используйте повторно.

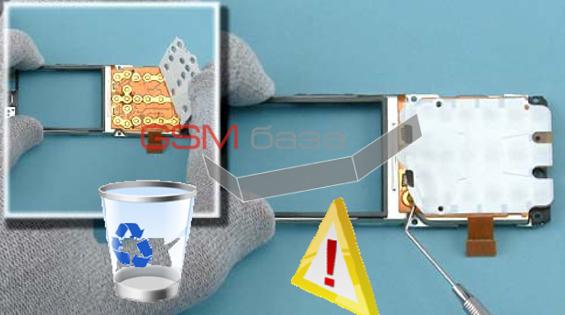

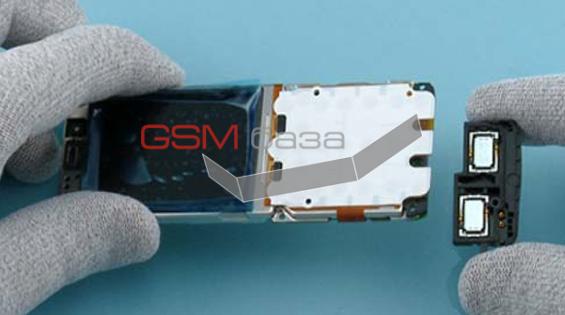

28. Используя стоматологический зонд подденьте DOMESHEET ASSY и снимите. Не используйте повторно.

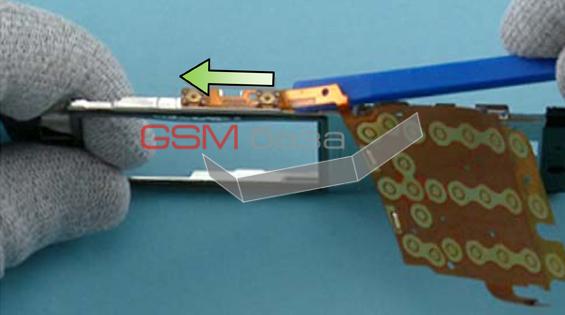

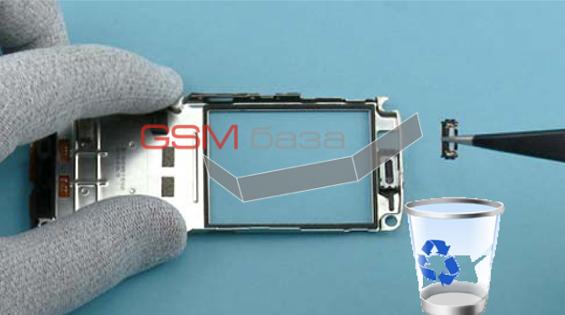

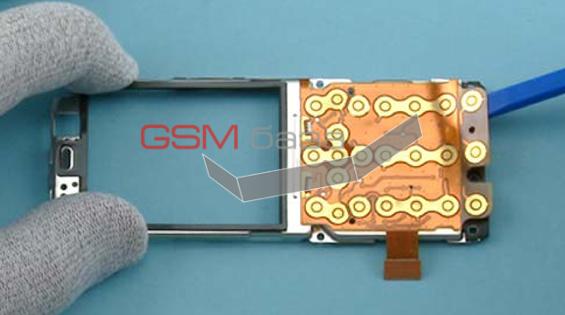

29. Используйте инструмент SS-93 для отсоединения UI FLEX ASSY от UI SHIELD.



30. Продолжайте отсоединять UI FLEX ASSY в указанном направлении.

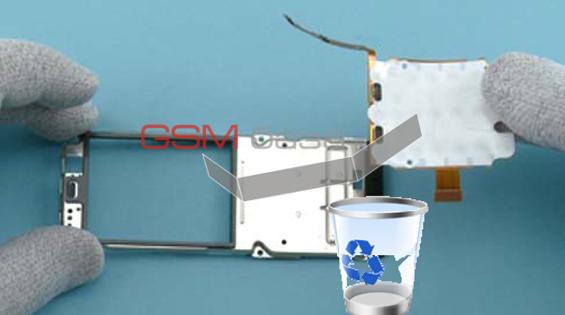

31. Снимите UI FLEX ASSY. Не используйте повторно.

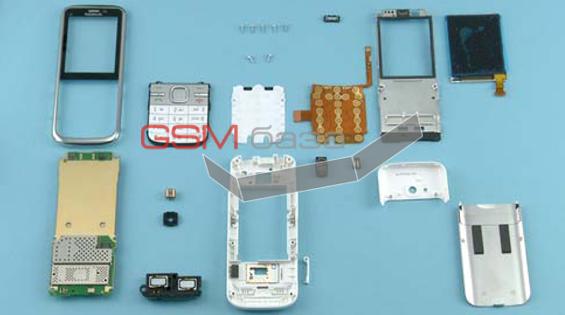

32. Разборка Nokia C5-00 завершена.
