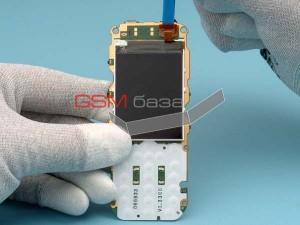

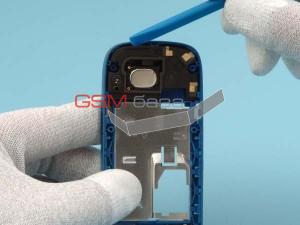

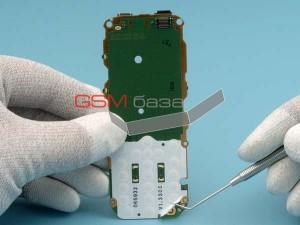

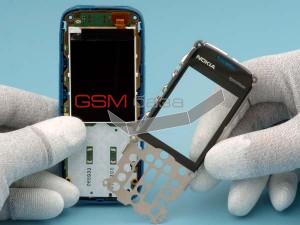

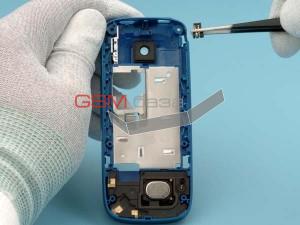

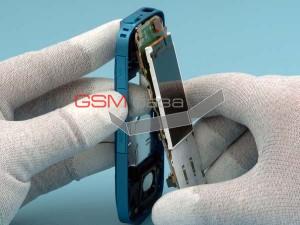

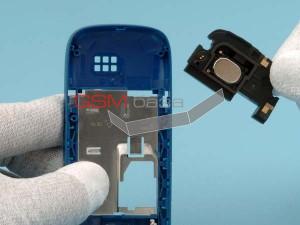

Инструкция по разборке Nokia 5130 XpressMusic

Инструкция по разборке Nokia 5130 XpressMusic



Nokia 5130 XpressMusic мобильный телефон RM-495

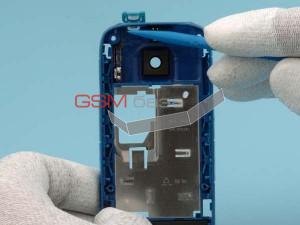

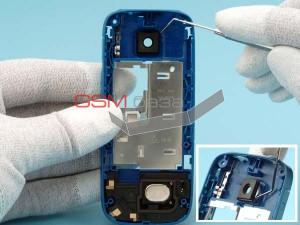

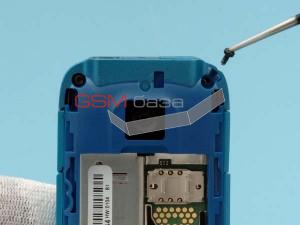

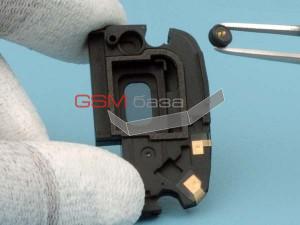

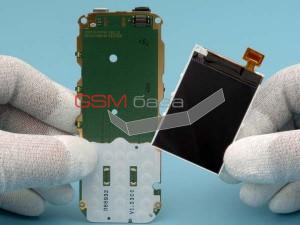

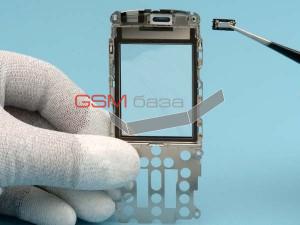

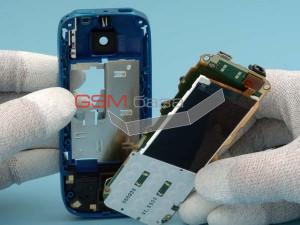

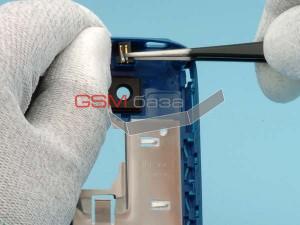

Разборка Nokia 5130 XpressMusic / RM-495



0253790

A3

D-COVER ASSY RED (I0017- I0020, I0027)

0253797

A3

D-COVER ASSY BLUE (I0017- I0020, I0027)

0253809

I0026

BATTERY COVER (red)

0253810

I0026

BATTERY COVER (blue)

0254564

A3

D COVER ASSY PAINTED AQUA

0255145

A3

D-COVER ASSY PAINTED WARM SILVER

0255145

A3

D-COVER ASSY PAINTED WARM SILVER

0255146

A3

D COVER ASSY PAINTED YELLOW P3803

0254564

A3

D COVER ASSY PAINTED AQUA

0254563

I0026

B COVER ASSY PAINTED AQUA P3803

0254610

I0026

B-COVER ASSY ORANGE RED P3803

0254611

I0026

B-COVER ASSY ORANGE BLUE P3803

0254612

I0026

B-COVER ASSY ORANGE AQUA P3803

0254613

I0026

B-COVER ASSY MOVISTAR RED P3803

0254614

I0026

B-COVER ASSY MOVISTAR BLUE P3803

0254615

I0026

B-COVER ASSY MOVISTAR AQUA P3803

0254616

I0026

B-COVER ASSY TIM RED P3803

0254617

I0026

B-COVER ASSY TIM BLUE P3803

0254618

I0026

B-COVER ASSY TIM AQUA P3803

0254698

I0026

B-COVER ASSY BLUE PRINTED ROGERS P3803

0254699

I0026

B-COVER ASSY CMCC BLUE P3803

0254700

I0026

B-COVER ASSY CMCC RED P3803

0254997

I0026

B-COVER ASSY RED PRINTED CLARO P3803

0255003

I0026

B-COVER ASSY BLUE PRINTED MOVISTAR P3803

0255059

I0026

B-COVER ASSY RED PRINTED ENTEL PCS P3803

0255098

I0026

B-COVER ASSY RED PRINTED MOVISTAR P3803

0255099

I0026

B-COVER ASSY RED PRINTED TIM P3803

0255100

I0026

B-COVER ASSY BLUE PRINTED TIM P3803

0255101

I0026

B-COVER ASSY BLUE PRINTED ENTEL P3803

0255142

I0026

B COVER ASSY PAINTED WARM SILVER P3803

0255143

I0026

B COVER ASSY PAINTED YELLOW P3803

0255149

I0026

B-COVER ASSY RED PRINTED T-MOBILE P3803

0255220

I0026

B-COVER ASSY RED PRINTED DIGITEL P3803

0255286

I0026

B-COVER ASSY RED PRINTED VIVO P3803

0255473

I0026

B-COVER ASSY YELLOW PRNTD T-MOBILE P3803

0255474

I0026

B-COVER ASSY WARM SILVER T-MOBILE P3803

0255475

I0026

B-COVER ASSY AQUA PRINTED T-MOBILE P3803

0255525

I0026

B-COVER ASSY T-MOBILE RED P3803

0255526

I0026

B-COVER ASSY BLUE T-MOBILE P3803

0255589

I0026

B-COVER ASSY RED OPTIMUS LIMIT EDI.P3803

0257076

I0026

B-COVER ASSY WARM SILVER PRTD CMCC P3803

0257077

I0026

B-COVER ASSY YELLOW PRNTD CMCC P3803

0264879

A1

UI SHIELD ASSY RED (I0003 - I0006)

0264895

A1

UI SHIELD ASSY BLUE (I0003 - I0006)

0264983

A1

UI SHIELDING ASSY WARM SILVER

0264984

A1

UI SHIELDING ASSY YELLOW

0264936

A1

UI SHIELD ASSY AQUA

4850421

I0002

LCD AM TFT a-Si 240x320 262kCO Weston VE

5140033

I0005

EARPIECE

6300125

I0007

SCREW M1.6X6

4858022

I0015

CAMERA MODULE SMIA65

4858064

I0015

CAMERA MODULE SMIA65 Sharp Silicon

5469849

I0019

2MM DC JACK

5650442

A4

ANTENNA ASSY (I0021 - I0024)

5149023

I0022

CLAPTON EMC MICROPHONE

5149037

I0023

IHF SPEAKER 11x15 RECTANGULAR Donau

5140030

I0023

IHF SPEAKER

6380554

I0025

M1.6X3.5 TORX

9444180

I0001

A-COVER (red)

9444893

I0001

A COVER NCVM Warm silver

9444894

I0001

A COVER YELLOW

9444182

I0001

A-COVER (blue)

9444588

I0001

A COVER NCVM WHITE CHROME WITH AQUA LIGHT GUIDE LASER

9501086

I0010

BT SHIELDING LID

9501090

I0011

RAPS SHIELDING LID

9501088

I0012

MULLIGAN SHIELDING LID

9371836

I0014

TYPE LABEL

9372873

I9998

WATER INGRESS LABEL

9501122

I0013

Power LID

9444185

I0018

USB DUST CAP (red)

9444186

I0018

USB DUST CAP (blue)

9444895

I0018

USB COVER PAINTED WARM SILVER

9444596

I0018

USB COVER PAINTED AQUA

9444896

I0018

USB COVER YELLOW

9444127

I0027

SD DOOR (red)

9444128

I0027

SD DOOR (blue)

9444909

I0027

SD COVER PAINTED WARM SILVER P3803

9444594

I0027

SD COVER PAINTED AQUA

9444910

I0027

SD COVER PAINTED YELLOW P3803

9405075

I0020

CAMERA GASKET

9790B50

I0016

KEYMAT T9 ASSY AQUA LATIN

9790B51

I0016

KEYMAT T9 ASSY AQUA AMHARIC

9790B52

I0016

KEYMAT T9 ASSY AQUA ARABIC

9790B53

I0016

KEYMAT T9 ASSY AQUA ARMENIAN

9790B54

I0016

KEYMAT T9 ASSY AQUA BENGALI

9790B55

I0016

KEYMAT T9 ASSY AQUA BOPO

9790B56

I0016

KEYMAT T9 ASSY AQUA CYRLMAC

9790B57

I0016

KEYMAT T9 ASSY AQUA CYRLRUS

9790B58

I0016

KEYMAT T9 ASSY AQUA FARSI

9790B59

I0016

KEYMAT T9 ASSY AQUA Georgian

9790B60

I0016

KEYMAT T9 ASSY AQUA GUJARATI

9790B61

I0016

KEYMAT T9 ASSY AQUA Hebrew

9790B62

I0016

KEYMAT T9 ASSY AQUA Hindi

9790B63

I0016

KEYMAT T9 ASSY AQUA Kannada

9790B64

I0016

KEYMAT T9 ASSY AQUA Malayalam

9790B65

I0016

KEYMAT T9 ASSY AQUA Sinhala

9790B66

I0016

KEYMAT T9 ASSY AQUA Stroke

9790B67

I0016

KEYMAT T9 ASSY AQUA Tamil

9790B68

I0016

KEYMAT T9 ASSY AQUA Telugu

9790B69

I0016

KEYMAT T9 ASSY AQUA Thai

9790B70

I0016

KEYMAT T9 ASSY AQUA Urdu

9790B71

I0016

KEYMAT T9 ASSY AQUA Greek

9790B72

I0016

KEYMAT T9 ASSY AQUA Khmer

9790B73

I0016

KEYMAT T9 ASSY AQUA Punjabi

9790B74

I0016

KEYMAT T9 ASSY AQUA ORIYA

9790B50

I0016

KEYMAT T9 ASSY AQUA LATIN

9790B51

I0016

KEYMAT T9 ASSY AQUA AMHARIC

9790B52

I0016

KEYMAT T9 ASSY AQUA ARABIC

9790B53

I0016

KEYMAT T9 ASSY AQUA ARMENIAN

9790B54

I0016

KEYMAT T9 ASSY AQUA BENGALI

9790B55

I0016

KEYMAT T9 ASSY AQUA BOPO

9790B56

I0016

KEYMAT T9 ASSY AQUA CYRLMAC

9790B57

I0016

KEYMAT T9 ASSY AQUA CYRLRUS

9790B58

I0016

KEYMAT T9 ASSY AQUA FARSI

9790B59

I0016

KEYMAT T9 ASSY AQUA Georgian

9790B60

I0016

KEYMAT T9 ASSY AQUA GUJARATI

9790B61

I0016

KEYMAT T9 ASSY AQUA Hebrew

9790B62

I0016

KEYMAT T9 ASSY AQUA Hindi

9790B63

I0016

KEYMAT T9 ASSY AQUA Kannada

9790B64

I0016

KEYMAT T9 ASSY AQUA Malayalam

9790B65

I0016

KEYMAT T9 ASSY AQUA Sinhala

9790B66

I0016

KEYMAT T9 ASSY AQUA Stroke

9790B67

I0016

KEYMAT T9 ASSY AQUA Tamil

9790B68

I0016

KEYMAT T9 ASSY AQUA Telugu

9790B69

I0016

KEYMAT T9 ASSY AQUA Thai

9790B70

I0016

KEYMAT T9 ASSY AQUA Urdu

9790B71

I0016

KEYMAT T9 ASSY AQUA Greek

9790B72

I0016

KEYMAT T9 ASSY AQUA Khmer

9790B73

I0016

KEYMAT T9 ASSY AQUA Punjabi

9790B74

I0016

KEYMAT T9 ASSY AQUA ORIYA

9790K58

I0016

KEYMAT T9 ASSY WARM SILVER LATIN P3803

9790K59

I0016

KEYMAT T9 ASSY WARM SILVER AMHARIC P3803

9790K60

I0016

KEYMAT T9 ASSY WARM SILVER ARABIC P3803

9790K61

I0016

KEYMAT T9 ASSY WARM SILVER ARMENIA P3803

9790K62

I0016

KEYMAT T9 ASSY WARM SILVER BENGALI P3803

9790K63

I0016

KEYMAT T9 ASSY WARM SILVER BOPO P3803

9790K64

I0016

KEYMAT T9 ASSY WARM SILVER CYRLMAC P3803

9790K65

I0016

KEYMAT T9 ASSY WARM SILVER CYRLRUS P3803

9790K66

I0016

KEYMAT T9 ASSY WARM SILVER FARSI P3803

9790K67

I0016

KEYMAT T9 ASSY WARM SILVER GEORGIA P3803

9790K68

I0016

KEYMAT T9 ASSY WARM SILVER GUJARAT P3803

9790K69

I0016

KEYMAT T9 ASSY WARM SILVER Hebrew P3803

9790K70

I0016

KEYMAT T9 ASSY WARM SILVER Hindi P3803

9790K71

I0016

KEYMAT T9 ASSY WARM SILVER Kannada P3803

9790K72

I0016

KEYMAT T9 ASSY WARM SILVER Malayal P3803

9790K73

I0016

KEYMAT T9 ASSY WARM SILVER Sinhala P3803

9790K74

I0016

KEYMAT T9 ASSY WARM SILVER Stroke P3803

9790K75

I0016

KEYMAT T9 ASSY WARM SILVER Tamil P3803

9790K76

I0016

KEYMAT T9 ASSY WARM SILVER Telugu P3803

9790K77

I0016

KEYMAT T9 ASSY WARM SILVER Thai P3803

9790K78

I0016

KEYMAT T9 ASSY WARM SILVER Urdu P3803

9790K79

I0016

KEYMAT T9 ASSY WARM SILVER Greek P3803

9790K80

I0016

KEYMAT T9 ASSY WARM SILVER Khmer P3803

9790K81

I0016

KEYMAT T9 ASSY WARM SILVER Punjabi P3803

9790K82

I0016

KEYMAT T9 ASSY WARM SILVER ORIYA P3803

9790L11

I0016

KEYMAT T9 ASSY RED LATIN NO i P3803

9790M61

I0016

KEYMAT T9 ASSY RED LATIN MOVISTAR P3803

9790M70

I0016

KEYMAT T9 ASSY BLUE LATIN MOVISTAR P3803

9790S47

I0016

KEYMAT T9 ASSY YELLOW LATIN NO i P3803

9790S48

I0016

KEYMAT T9 ASSY SILVER LATIN NO i P3803

9790S49

I0016

KEYMAT T9 ASSY AQUA LATIN NO i P3803

9790S62

I0016

KEYMAT T9 ASSY BLUE LATIN ORANGE P3803

9790S63

I0016

KEYMAT T9 ASSY RED LATIN ORANGE P3803

9790Z04

I0016

KEYMAT ASSY WARM SILVER STRO CMCC P3803

9790Z05

I0016

KEYMAT ASSY YELLOW STROKE CMCC P3803

9795288

I0009

KEY DOME SHEET

9794681

I0016

KEYMAT T9 ASSY RED ORIYA

9794703

I0016

KEYMAT T9 ASSY BLUE ORIYA

9796696

I0016

KEYMAT T9 ASSY RED LATIN

9796697

I0016

KEYMAT T9 ASSY BLUE LATIN

9796983

I0016

KEYMAT T9 ASSY RED AMHARIC

9796984

I0016

KEYMAT T9 ASSY BLUE AMHARIC

9796985

I0016

KEYMAT T9 ASSY RED ARABIC

9796986

I0016

KEYMAT T9 ASSY BLUE ARABIC

9796987

I0016

KEYMAT T9 ASSY RED ARMENIAN

9796988

I0016

KEYMAT T9 ASSY BLUE ARMENIAN

9796989

I0016

KEYMAT T9 ASSY RED BENGALI

9796990

I0016

KEYMAT T9 ASSY BLUE BENGALI

9796991

I0016

KEYMAT T9 ASSY RED BOPO

9796992

I0016

KEYMAT T9 ASSY BLUE BOPO

9796993

I0016

KEYMAT T9 ASSY RED CYRLMAC

9796994

I0016

KEYMAT T9 ASSY BLUE CYRLMAC

9796995

I0016

KEYMAT T9 ASSY RED CYRLRUS

9796996

I0016

KEYMAT T9 ASSY BLUE CYRLRUS

9796997

I0016

KEYMAT T9 ASSY RED FARSI

9796998

I0016

KEYMAT T9 ASSY BLUE FARSI

9796999

I0016

KEYMAT T9 ASSY RED Georgian

9797000

I0016

KEYMAT T9 ASSY BLUE Georgian

9797001

I0016

KEYMAT T9 ASSY RED GUJARATI

9797002

I0016

KEYMAT T9 ASSY BLUE GUJARATI

9797003

I0016

KEYMAT T9 ASSY RED Hebrew

9797004

I0016

KEYMAT T9 ASSY BLUE Hebrew

9797005

I0016

KEYMAT T9 ASSY RED Hindi

9797006

I0016

KEYMAT T9 ASSY BLUE Hindi

9797007

I0016

KEYMAT T9 ASSY RED Kannada

9797008

I0016

KEYMAT T9 ASSY BLUE Kannada

9797009

I0016

KEYMAT T9 ASSY RED Malayalam

9797010

I0016

KEYMAT T9 ASSY BLUE Malayalam

9797013

I0016

KEYMAT T9 ASSY RED Sinhala

9797014

I0016

KEYMAT T9 ASSY BLUE Sinhala

9797015

I0016

KEYMAT T9 ASSY RED Stroke

9797016

I0016

KEYMAT T9 ASSY BLUE Stroke

9797017

I0016

KEYMAT T9 ASSY RED Tamil

9797018

I0016

KEYMAT T9 ASSY BLUE Tamil

9797019

I0016

KEYMAT T9 ASSY RED Telugu

9797020

I0016

KEYMAT T9 ASSY BLUE Telugu

9797021

I0016

KEYMAT T9 ASSY RED Thai

9797022

I0016

KEYMAT T9 ASSY BLUE Thai

9797023

I0016

KEYMAT T9 ASSY RED Urdu

9797024

I0016

KEYMAT T9 ASSY BLUE Urdu

9797025

I0016

KEYMAT T9 ASSY RED Greek

9797026

I0016

KEYMAT T9 ASSY BLUE Greek

9797027

I0016

KEYMAT T9 ASSY RED Khmer

9797028

I0016

KEYMAT T9 ASSY BLUE Khmer

9797029

I0016

KEYMAT T9 ASSY RED Punjabi

9797030

I0016

KEYMAT T9 ASSY BLUE Punjabi



Разборка Nokia 5130 XpressMusic / RM-495



1. Сдвиньте the battery cover назад.



2. Снимите the battery cover.



3. Поднимите и извлеките аккумулятор.



4. Удалить 2 шт. # 6 винтов TORX (черный).



5. Используйте стоматологический инструмент для удаления винтов.



6. Выпуск 4 клипов релиз the A-cover.

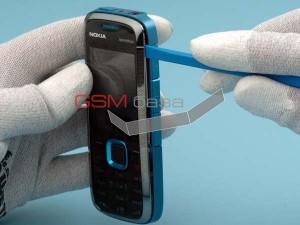

7. Тщательно вставьте клин SS-93 инструмента под край the A-cover и обработайте тщательно вокруг the A-cover.

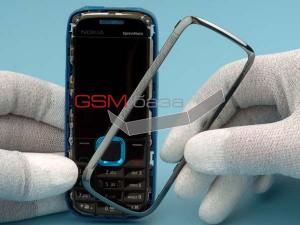

8. Удалить тщательно-растительного the A-cover.



9. Выпуск клипов по обе стороны the keymat. Используйте SS-93 инструмент и вставить его с правой стороны в первую очередь.



10. Удалить the keymat.

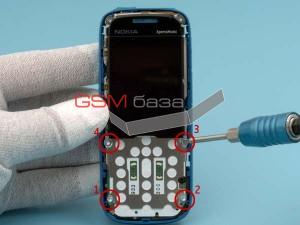

11. Удалить 4EA. # 6 винтов TORX (серебро).

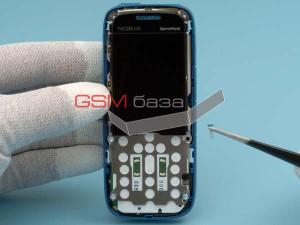

12. Используйте стоматологический инструмент для удаления винтов.



13. Выпуск клипов the UI shield. Используйте SS-93 инструмент и начать с любой стороны.



14. Удалить the UI shield.

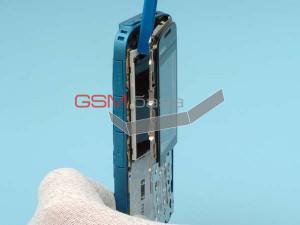

15. Поднимите и отступить немного the engine module от the USB.



16. Удалить the engine module.



17. Снимите the USB dust cap. Используйте SS-93 инструмента и нажмите крышку внутри устройства.



18. Осторожно согнуть the C-cover немного назад используя большой палец и снять заднюю сторону the charge jack с помощью пинцета.



19. Удалить the charge jack с помощью пинцета.



20. Удалить the camera gasket как один кусок.



21. Использование стоматологических инструментов, чтобы освободить the camera gasket.



22. Вставьте SS-93 инструмента между the antenna и the C-cover. Поднимите the antenna.



23. Удалить the antenna assy.



24. Используйте стоматологический инструмент для удаления the IHF speaker.



25. Удалить the IHF speaker с помощью пинцета.



26. Использование стоматологического инструмента снять the microphone.



27. Удалить the microphone.



28. Используйте SS-93 инструмент для выпуска the LCD разъем.



29. Удалить the LCD.



30. Использование стоматологического инструмента снять the dome sheet. Постепенно работая стоматологическим инструментом под the dome sheet пока вы не можете ухватить лист с пальцами.



31. Отогните the dome sheet от руки.



32. Удалить the dome sheet руками.

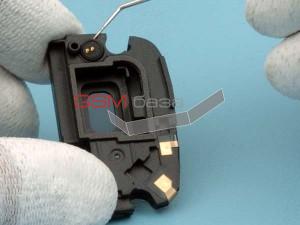

33. Удалить камеру с помощью SS-88 инструмент.

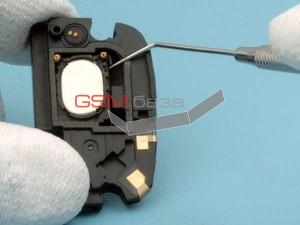

34. Использование стоматологического инструмента что бы снять the earpiece speaker.

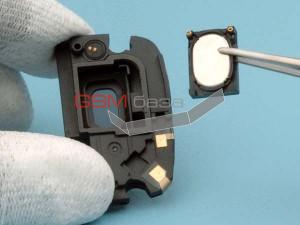

35. Удалить the earpiece speaker с помощью пинцета.



Конец разборки Nokia 5130 XpressMusic / RM-495



2351061

C2027

CHIPCAP X5R 10UF 6V3 0603

2351053

C2012

CHIPCAP X5R 470N K 25V 0603

2611822

C2070

CHIPTCAP 150U M 6V3 3.5X2.8X1.5

2351061

C2231

CHIPCAP X5R 10UF 6V3 0603

2351061

C3307

CHIPCAP X5R 10UF 6V3 0603

3203771

L2000

FERR.BEAD 220R/100M 2A 0R05 0603

3203755

L2001

FERRITE BEAD 0.6R 600R/100MZ 0402

3203771

L2205

FERR.BEAD 220R/100M 2A 0R05 0603

1825242

R2002

CHIP VARISTOR VWM18V VC60V 0402

1430812

R2009

CHIPRES 0W06 220K J 0402

1430700

R2021

CHIPRES 0W06 10R J 0402

4530069

B2200

CRYSTAL 32.768KHZ +/-20PPM 12.5PF

43470F5

D3000

Combo 512M NOR +256M DDR DRAM

4390038

N1001

MCM RF9009E1.1 10x10.25x1.2 Silver

4355051

N1002

POW AMP FEM RF3251E5.0 Silver

4341354

N2002

SINGLE ANALOG SWITCH SPDT CSP6

4341770

N2100

MSIC STW5210 v1.0 4x4x1.2 TFBGA40

4376035

N2200

AVILMAS 1.06D BB MODULE TFBGA105

4376535

N2300

BETTY v2.1 & v2.2 LFA TFBGA64

4341339

N2301

WLED DRIVER DC/DC 4 LED 500 MW WCSP8

4346715

N3200

LEVEL SHIFTER SD/MMC CSP24

4373511

N6000

BCM2048A1KUBGT BTHFMRDS2.0 WLBGA76

4129285

R2007

ASIP SILIC USB OTG / ESD BGA11

4129002

R2010

ASIP TVS VBR16V@1mA VCL19V@1A 400UM BGA4

4129307

Z2002

ASIP AVIF DUAL CHANNEL BGA5

4129287

Z2401

ASIP 7-CH LCD FILTER W/ESD BGA18

4129287

Z2402

ASIP 7-CH LCD FILTER W/ESD BGA18

4551089

Z6000

CER FIL 2441.75+-41,75MHz/4.0dB2.2x2.7mm

5119045

F2000

SM FUSE FF 2A 32V 0402

5200065

S2460

SM SW TACT SPST 12V SIDE KEY 3N

5200065

S2461

SM SW TACT SPST 12V SIDE KEY 3N

5200065

S2462

SM SW TACT SPST 12V SIDE KEY 3N

5200065

S2463

SM SW TACT SPST 12V SIDE KEY 3N

5200065

S2464

SM SW TACT SPST 12V SIDE KEY 3N

4865563

V2403

LED WHITE 140MCD 5MA 0603

4865582

V2412

LED WHITE 90...180 MCD 5MA 0DEG

5469499

X1001

CONN BTB 2X12 F P0.4 30V 0.2A

5469661

X2001

CONN AUDIO 12V 1A DIAMETER 3.5MM

5407333

X2002

CONN USB 5POL MICRO-USB B TYPE P0.65

54699C0

X2002

CONN USB 5POL MICRO-USB B TYPE P0.65

5409253

X2070

SM BATTERY CONN 3POL SPR 12V 2A

5469326

X2700

CONN SIM GUIDED; SM 6POL P2.54 H2.0

5469781

X3200

CONN SMC MICRO-SD 8POL P1.1

5407315

X3300

SOCKET SMIA65 P0.95

5420002

X7701

CONN SM COAX +SW 6pin F 250V 0.15A 6GHz

6800065

M2100

SMD VIBRA MOTOR 1.3V 90MA 9000RPM

Комментарии
Нет комментариев.
Добавить комментарий
Пожалуйста, авторизуйтесь для добавления комментария.
Реклама
Авторизация
Логин

Пароль



Вы не зарегистрированы?
Нажмите здесь для регистрации.

Забыли пароль?
Запросите новый здесь.
Google

Последние комментарии
Новости
От этих жуликов - иног...
Давно американцы таког...
Дешевый старикашка, ко...
И те и другие хороши! ...
Это американские бабск...
Статьи
Хорошие джинсы... а на...
Ну вот эти - это хорош...
Эх - бывали дни веселые!
А что - это еще очень ...
Как же - был и у меня ...
Фотогалерея
Конечно, во время Втор...
Ну - такой орден ценно...
Вот здесь я начал выкл...
Я думаю это не украинц...
Печальное зрелище... д...
Отдельные страницы
Немного поправлю: [...
В 80-е годы мой дядя в...
Прямо дохнуло стариной...
Идеализация фашистов и...
В 7 дейс есть интересн...
Счетчики


Яндекс.Метрика
9,264,529 уникальных посетителей
