BEKO MOC 20100 W - микроволновая печь, разборка

BEKO MOC 20100 W - микроволновая печь, разборка



Я никогда не был любителем микроволновых печей, так толком и не научился ими пользоваться... Однако иногда с ними сталкиваюсь, немного в иных ситуациях. Это их ремонт, например... или описание - обзоры с полной разборкой... Сегодня будет именно такая статья.



+ Щелкайте по фото, чтобы увеличить!



Предыстория



Мне отдали эту микроволновку в нерабочем состоянии - не на ремонт, просто так (прежние владельцы уже купили другую). А на этой они умудрились оторвать внешнее "оформление" дверцы, вместе с кнопкой... О причинах этого варварства я могу только гадать.



Я сразу решил пустить это устройство "под нож" - на статью с полной разборкой в одном направлении.



Кратко

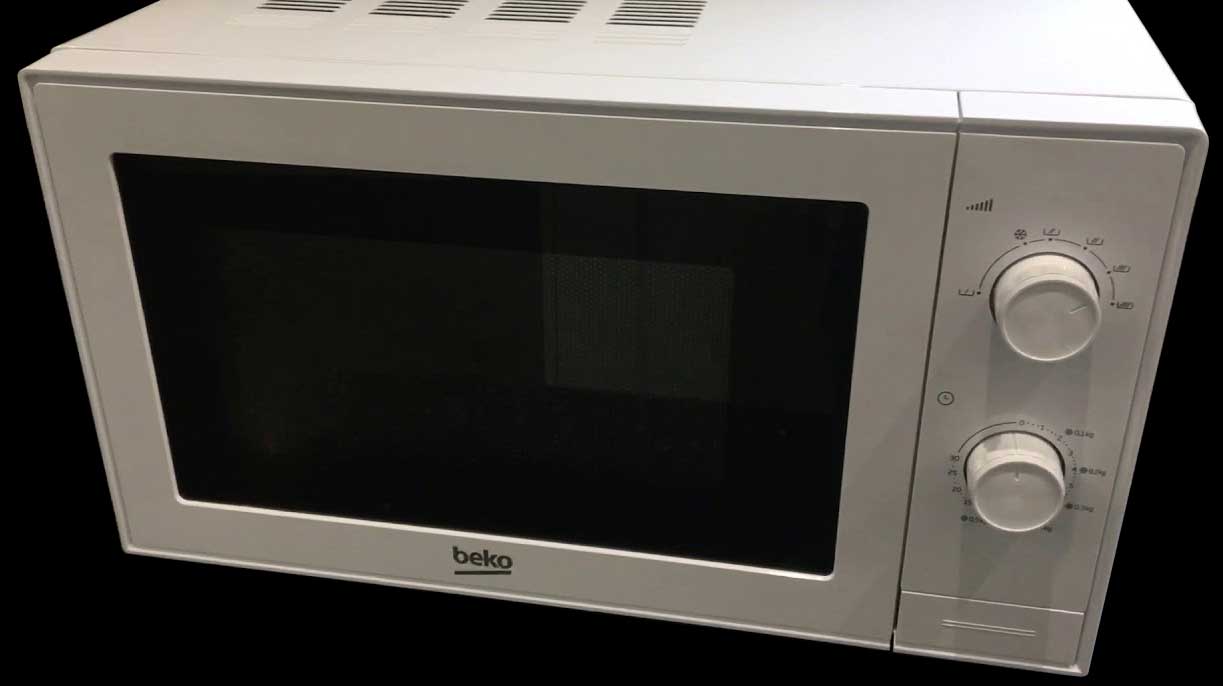

описание микроволновки BEKO MOC 20100 W



Это бюджетная микроволновая печь, с камерой небольшого размера. Простая в эксплуатации, легкая... в общем, такие любят холостяки и дачники, и еще во всяких кафе да кулинариях.



BEKO MOC 20100 W этикетка на микроволновой печи



На задней стороне этикетка, на ней: логотип BEKO и название модели MOC 20100 W. Данные на электропитание 230-240 вольт 50 Гц. Номинальная мощность на входе и выходе - 1200 и 700 Вт. Частота микроволн 2450 МГц. Степень защиты - I. Сток код 8855783200.



Есть предупреждение об опасности микроволн и об угрозе высокого напряжения. Указано - производитель "Арчелик", Турция, но в другом месте - Сделано в Китае...



Я не буду описывать внешне - все это есть в интернете и без меня. Сразу приступим к разборке.



Необходимое пояснение: в данном материале мы рассматриваем небольшое устройство, скорее домашнего применения. Если же вас интересует производство, малого или среднего бизнеса, например - оборудование для фастфудов, то, разумеется, вам нужно сюда - https://food-complex.ru/shop/category/oborudovaniya-dlya-fastfudov/ - именно здесь вы найдете все, что вам нужно. А это сейчас крайне актуально - скоро лето и повышенный спрос! Так что спешите воспользоваться.



Разборка BEKO MOC 20100 W

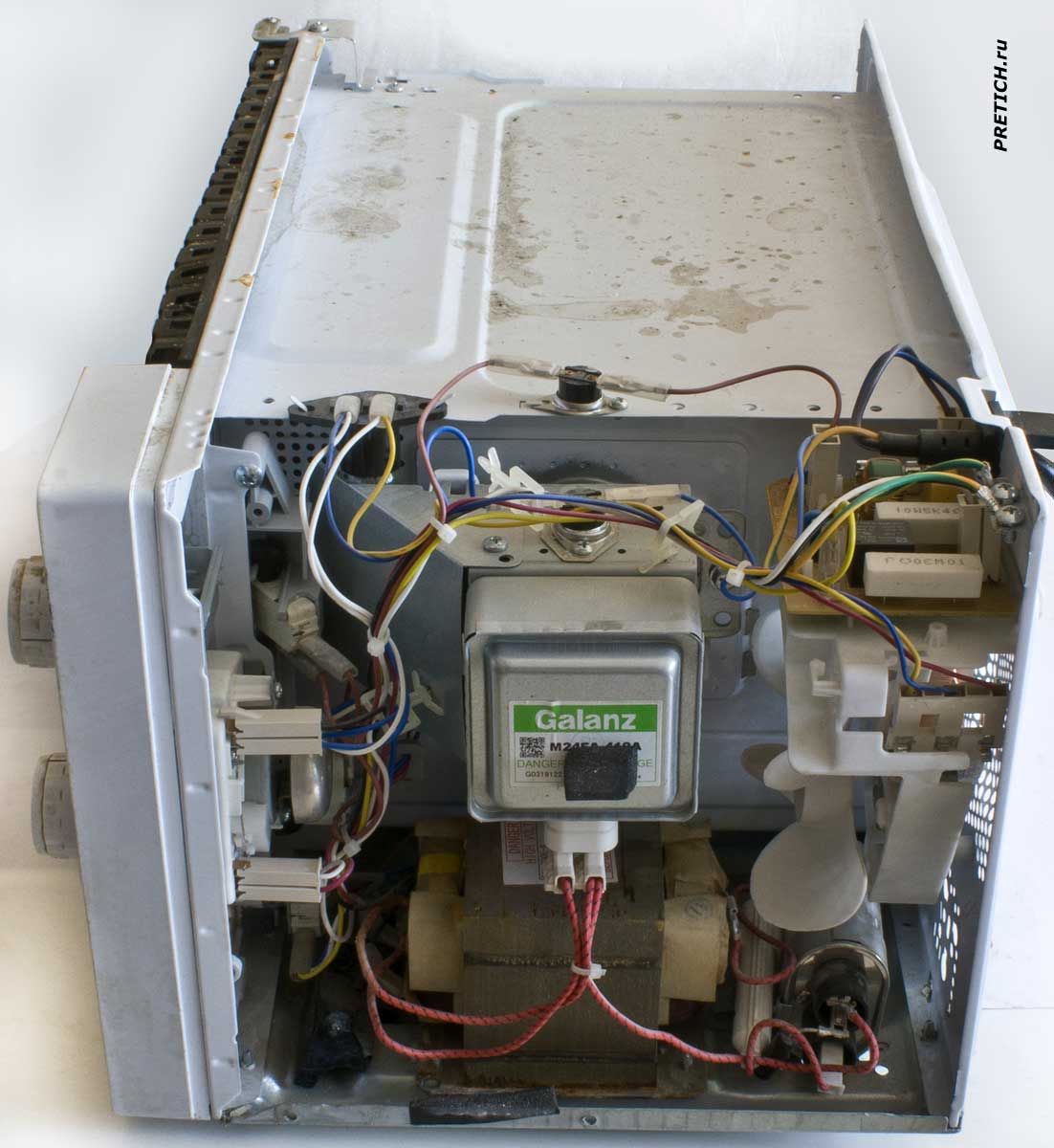

BEKO MOC 20100 W разборка микроволновки



Откручиваем на задней стороне винты и снимаем верхнюю П-образную крышку. Это стандартная операция. Внутри мы видим также стандартную конфигурацию:



BEKO MOC 20100 W разборка и ремонт микроволновой печи



Магнетрон, под ним большой трансформатор с большим конденсатором... Вентилятор - вытяжка, и плата электроники... блок органов управления, пластмассовый кронштейн с концевыми выключателями, два термостата, лампа подсветки...



описание печи BEKO MOC 20100 W какие причины поломки



Это днище, здесь также надо открутить винты... Здесь увидим электродвигатель, который вращает стеклянное блюдо.



BEKO MOC 20100 W все элементы и узлы микроволновой печи



Одним словом, все откручиваем и все извлекаем - вот все внутренности этой микроволновой печи. Их мы рассмотрим по отдельности.



BEKO MOC 20100 W высоковольтный трансформатор в печи



Трансформатор - обычный для микроволновок: большой и тяжелый, неразборный (местами прошлись электродуговой сваркой). Обмотки из алюминиевого провода.



GAL-700E-4 250V-240V~50Hz CLASS 220 75234XB-1 GCC3 трансформатор



Сверху этикетка, на ней: DANGER! HIGH VOLTAGE GAL-700E-4 250V-240V~50Hz CLASS 220 75234XB-1 GCC3. Guangdong Galanz Electrical Fittings Manufacture Co., Ltd. И предупреждение - разрядить конденсатор перед сервисными работами.



BEKO MOC 20100 W умножитель напряжения - конденсатор



Вот он этот конденсатор... умножитель напряжения...



BiCai H.V. Capacitor CH85-21092-2100V-AC 0.92uF±3% конденсатор



На нем такая маркировка: логотип BiCai, затем H.V. Capacitor CH85-21092-2100V-AC 0.92uF±3% b 10/85/21, NO PCB, Made in NINGBO CHINA.



Если не разрядить конденсатор... лучше этого не испытывать! Но в данном случае ничего страшного мне не грозило. Причина поломки микроволновки была определена быстро:



BEKO MOC 20100 W высоковольтный предохранитель в печи



Сгорел высоковольтный предохранитель в пластмассовом пенале - с вторичной обмотки провод, идущий на конденсатор. Симптомы при этом наблюдаются типичные: все вроде бы работает, подсветка, все крутится, работает, но - нагрева нет.

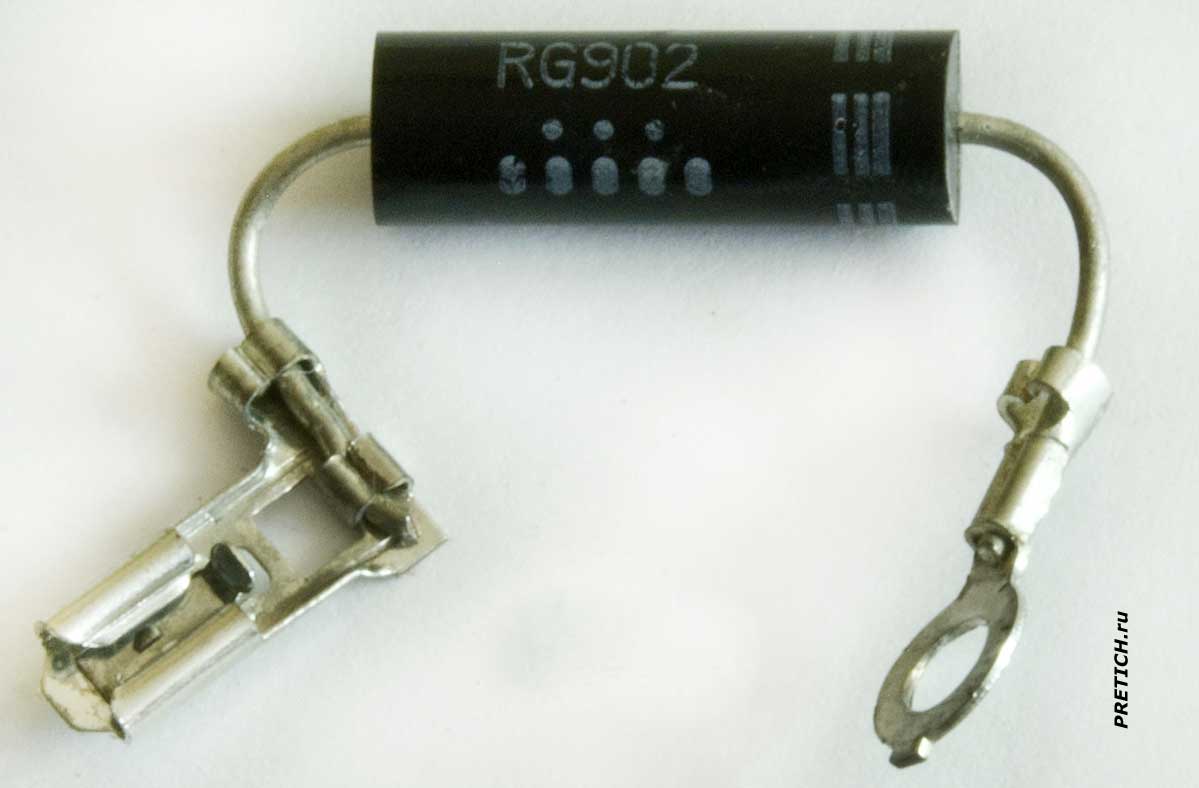

высоковольтный диод CLO1-12 RG902 в микроволновой печи



Так же снимаем с конденсатора мощный высоковольтный диод CLO1-12 RG902



BEKO MOC 20100 W блок вытяжки - разборка и ремонт



Кронштейн с вытяжным вентилятором и платой электроники.



FDO-1K20 плата электроники в микроволновке BEKO MOC 20100 W



Плата электроники - маленькая, односторонний текстолит. Маркировка FDO-1K20, здесь минимум деталей...



BEKO MOC 20100 W схема микроволновой печи



Обратная сторона платы - здесь только одни дорожки...



Galanz GAL6309E(30)-ZD 2558AMLC01 220-240V~50/60Hz двигатель



Электродвигатель, на ось которого насажена крыльчатка вентилятора. На катушке сбоку такая маркировка: Galanz Class B 20190329B GAL6309E(30)-ZD 2558AMLC01 GLZ GP 220-240V~50/60Hz

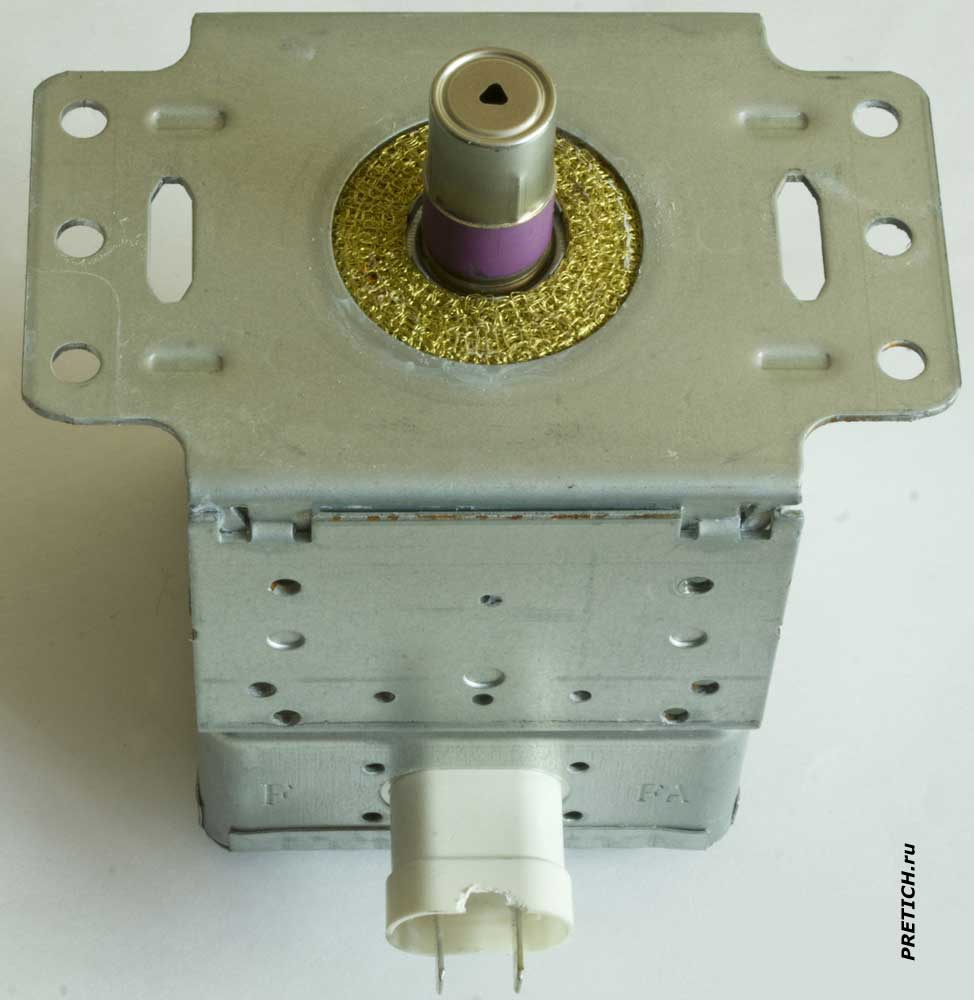

BEKO MOC 20100 W магнетрон в микроволновой печи



Магнетрон Galanz M24EA-410A - обычный, стандартный, 700 Вт... стоит такой нынче от 1500 рублей.





Смотрим на него с разных сторон...

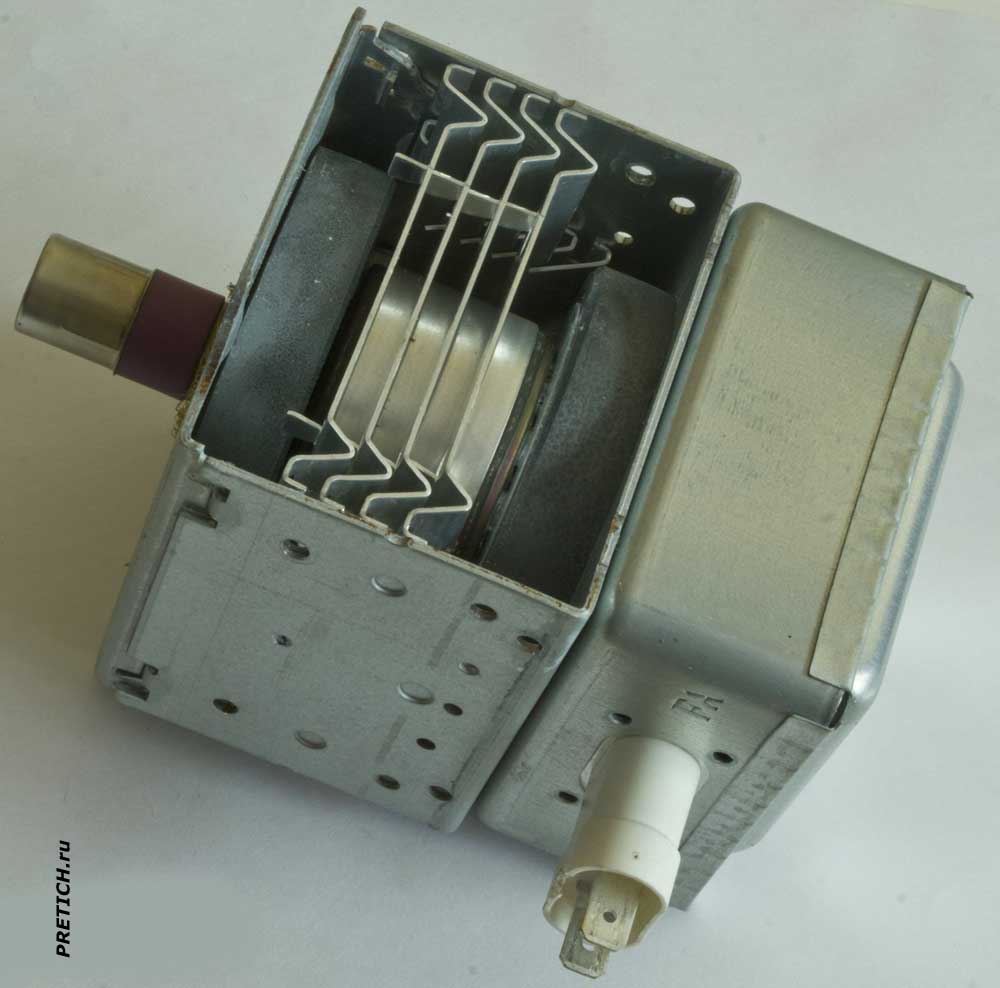

Galanz M24EA-410A разборка магнетрона, что у него внутри



Снимаем заднюю крышку - все обычно... магнетрон как магнетрон.



BEKO MOC 20100 W узел управления микроволновой печью



BEKO MOC 20100 W блок управления и настройки, ремонт или замена



Это блок управления - две ручки на передней панели... Смотрим со всех сторон, видим алюминиевую чашку звонка.



BEKO MOC 20100 W разборка узла управления микроволновкой



Снимаем металлический кронштейн...

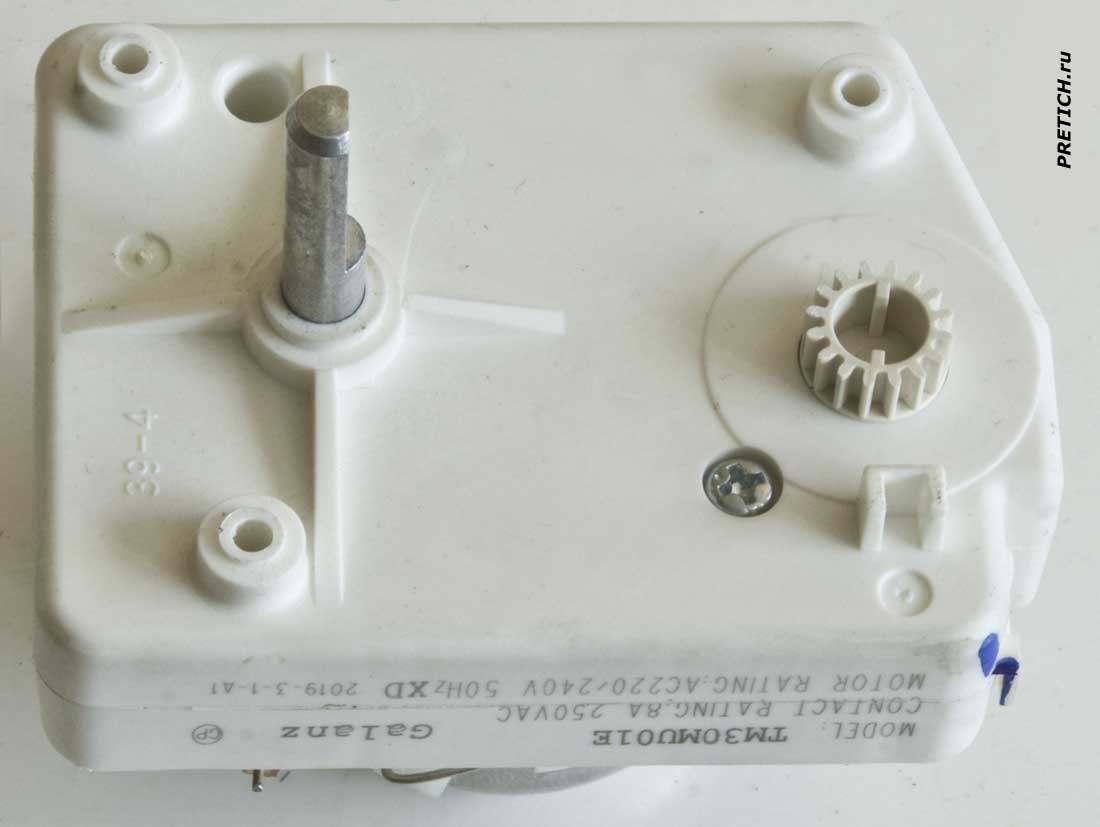

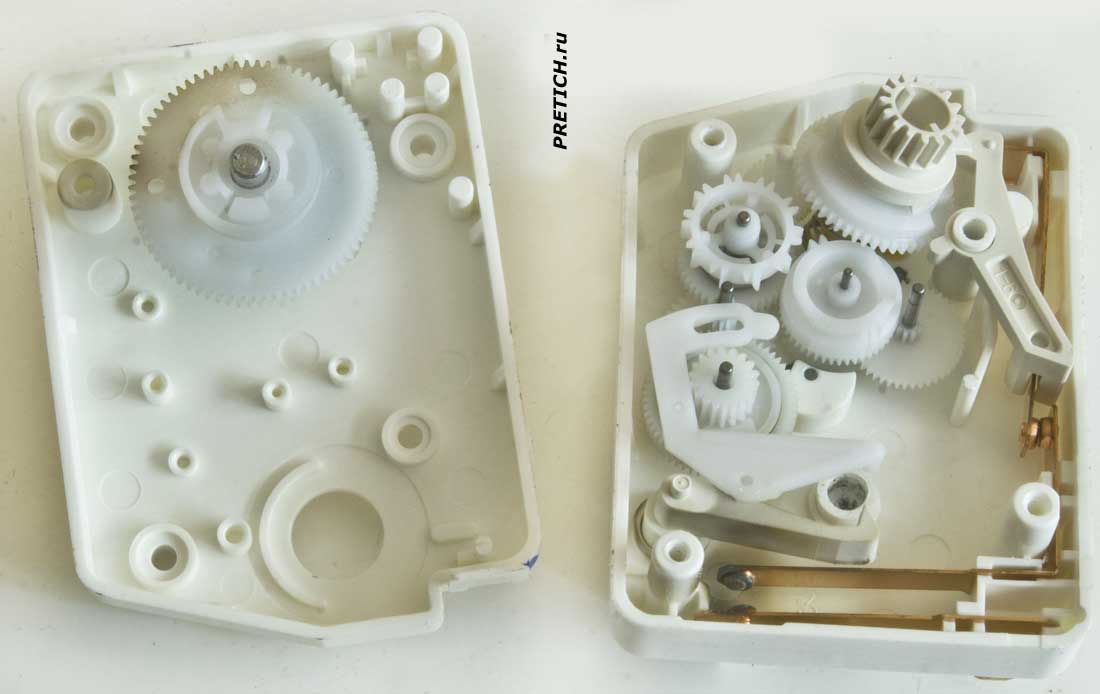

Galanz TM30MU01E таймер для микроволновой печи, описание

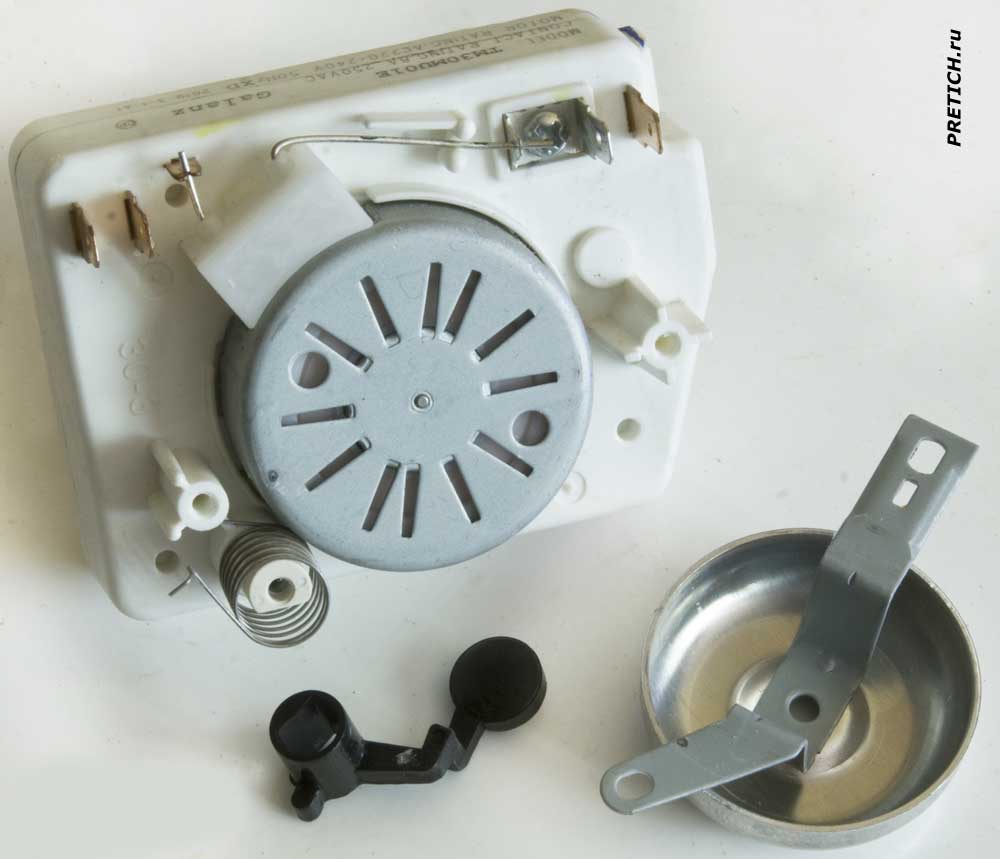

Galanz TM30MU01E устройство таймера микроволновых печей



Galanz TM30MU01E разборка и ремонт таймера

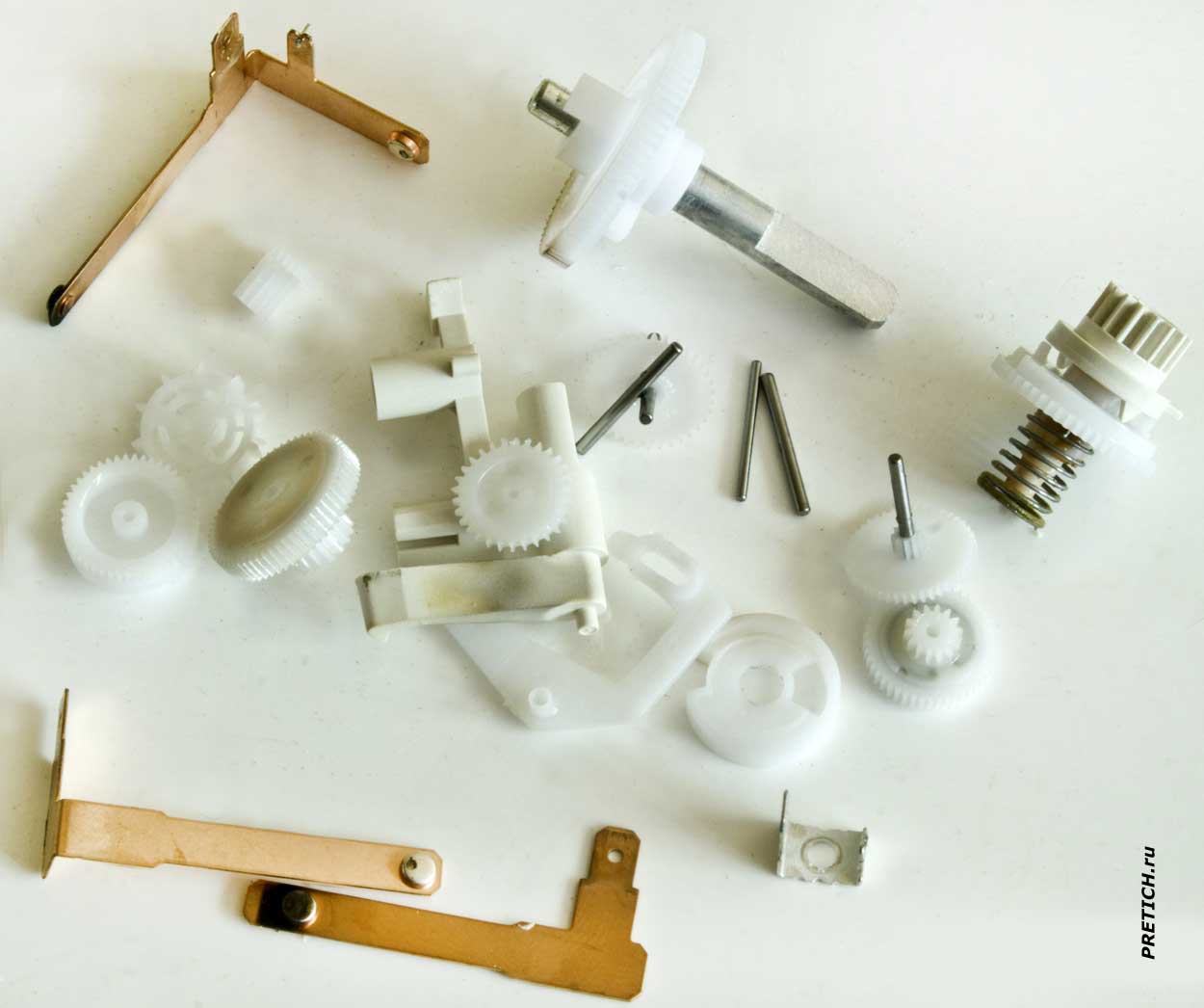

Galanz TM30MU01E разборка электромеханического таймера



Электромеханический таймер Galanz TM30MU01E Contact Rating 8A 250VAC Motor Rating AC220-240V 50Hz XD 2019-3-1-A1. В пластмассовом корпусе... Выше все этапы его разборки:

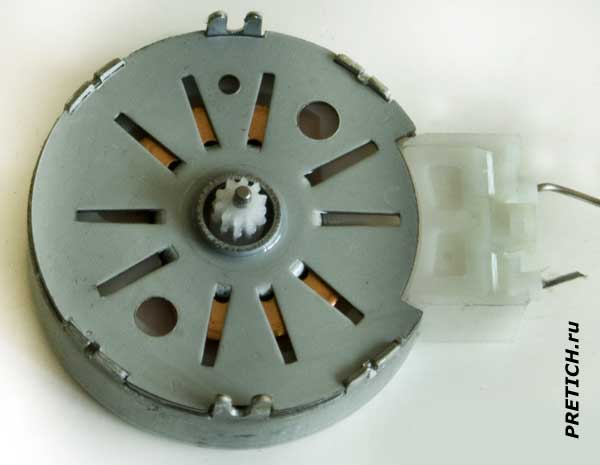

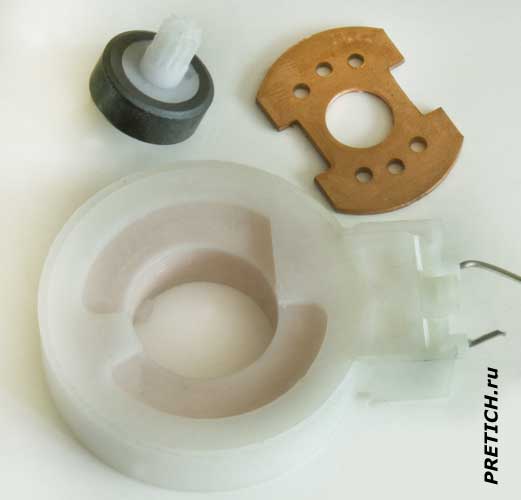

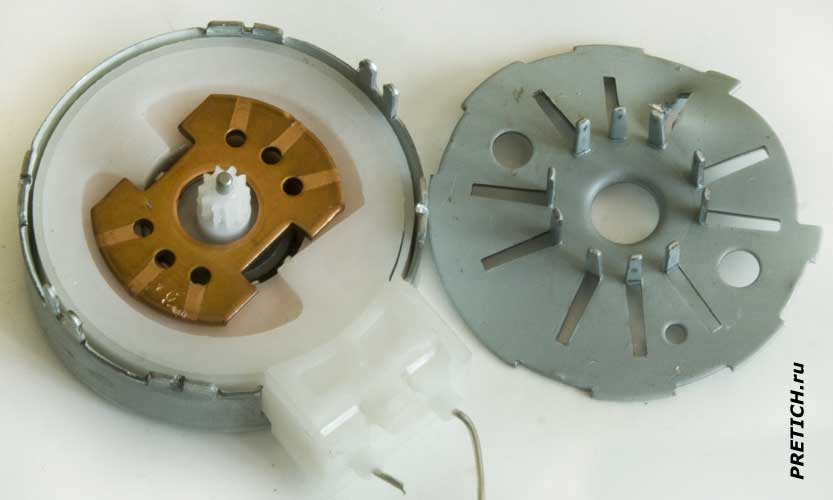

Шаговый двигатель и его разборка...



двигатель внизу микроволновой печи - ремонт или замена



Двигатель, который вращает стеклянный стол...



Galanz SM-16T AC30V 50/60Hz 5/6 r/min 3W двигатель в микроволновке



На задней стороне этикетка и на ней: Synchronous Motor Galanz SM-16T AC30V 50/60Hz 5/6 r/min 3W Z.P. 50AJ0 GLZ Class E.



Galanz SM-16T редуктор в двигателе микроволновой печи



Разбираем двигатель - внутри видим шестерни редуктора...



Galanz W-15-102C и W-15-302C концевые выключатели, микроволновка



Три стандартных концевых выключателя Galanz W-15-102C и два Galanz W-15-302C...



KSD301 105C и KSD301 180C термостаты - описание и ремонт



Два термостата KSD301 105°C и KSD301 180°C...

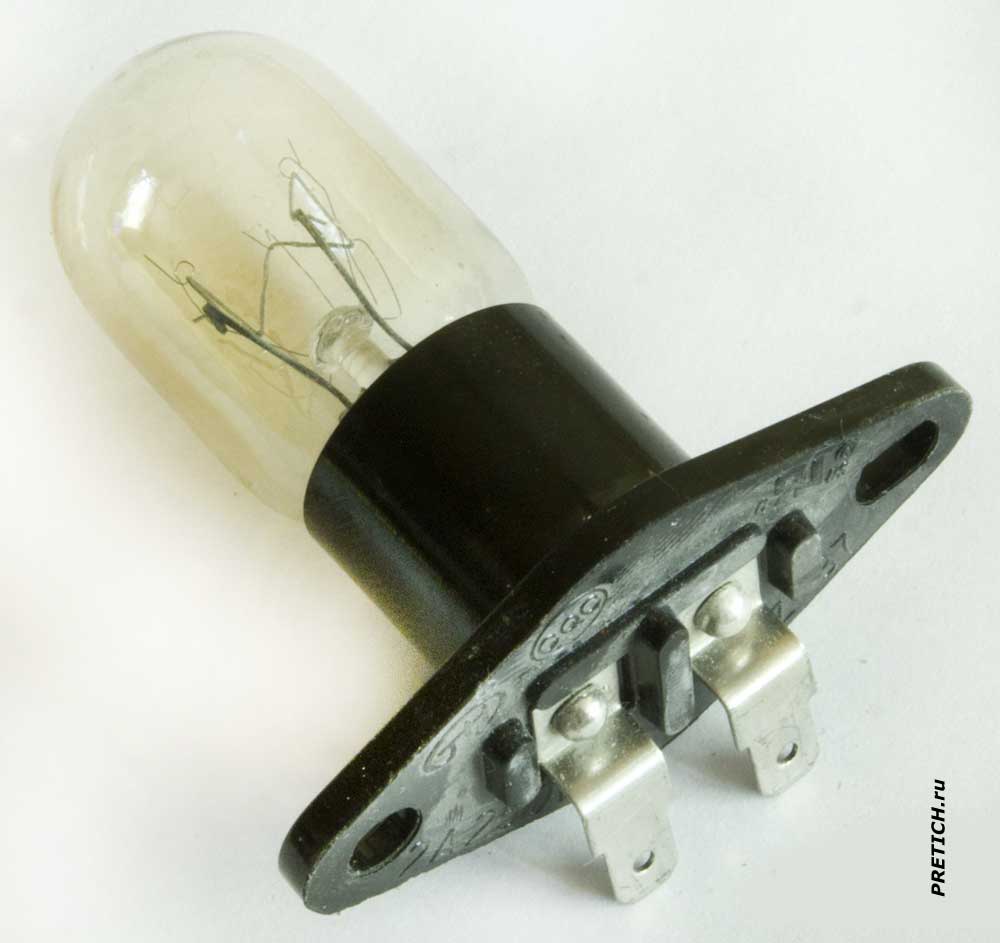

Z187 230V 20W 2A лампа подсветки камеры микроволновой печи



Ну и лампа подсветки, на карболитовом цоколе маркировка: Z187 230V 20W 2A...



Микроволновка BEKO MOC 20100 W - выводы



На этом обзор и разборка микроволновой печи BEKO MOC 20100 W закончена. Поломка была найдена быстро, как и сказал - перегорел высоковольтный предохранитель.



О работе этой микроволновки сказать ничего не могу, а чужие впечатления пересказывать не буду. По качеству изготовления - стандартное массовое производство, максимально удешевленное. Главное - работает. BEKO MOC 20100 W проработала два года...



Ну а теперь несколько слов о торговых марках и реальных производителях.



BEKO или Galanz?



Эта печь имеет логотип BEKO, а на корпусе на наклейке указан производитель - Arcelik, но на самом деле и Беко и Арчелик - это всего лишь торговые марки турецкой компании Koc Holding. А разборка показала, что все внутри изготовлено в Китае, компания - Galanz. И это реальный производитель! Китайская компания имеет 50 тысяч работников, и она производит половину всех микроволновых печей в мире. Ну а большинство громких брендов - не более чем бренды, ничего общего не имеющих с производством!





Михаил Дмитриенко, PRETICH.ru

19.07.2021
