OEG OSA-SH-212DM3 обзор и разборка реле

OEG OSA-SH-212DM3 обзор и разборка реле



Сегодня мы познакомимся с реле общего назначения, которое было извлечено из музыкального центра Panasonic SС-CH34. Разумеется, оно использовалось и используется во многих иных устройствах.



+ Щелкайте по фото, чтобы увеличить!



Все данные на реле

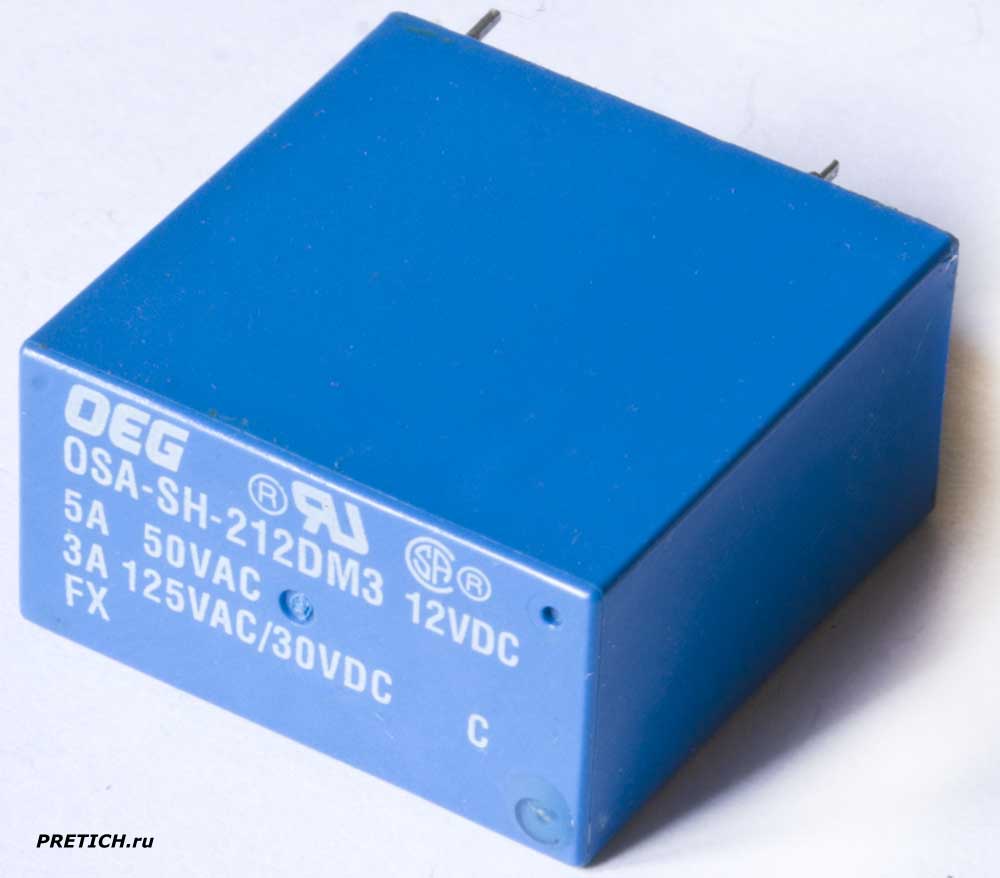

OEG OSA-SH-212DM3 обзор реле общего назначения



Небольшого размера, стандартного типа. Пластмассовый корпус синего цвета.



полное описание реле OEG OSA-SH-212DM3

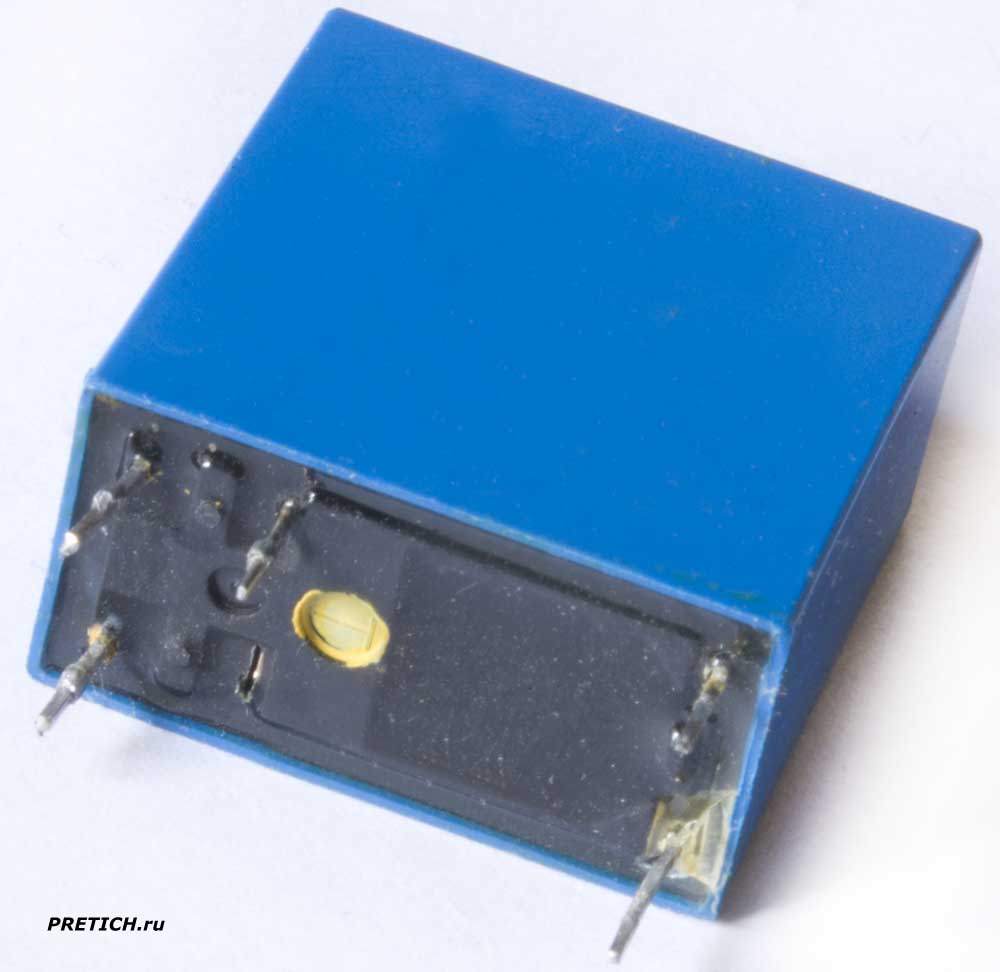

Нижняя сторона - черная пластмасса, залитая по краю эпоксидной смолой. Шесть выводов. По центру отверстие, для регулировки, залитое краской.

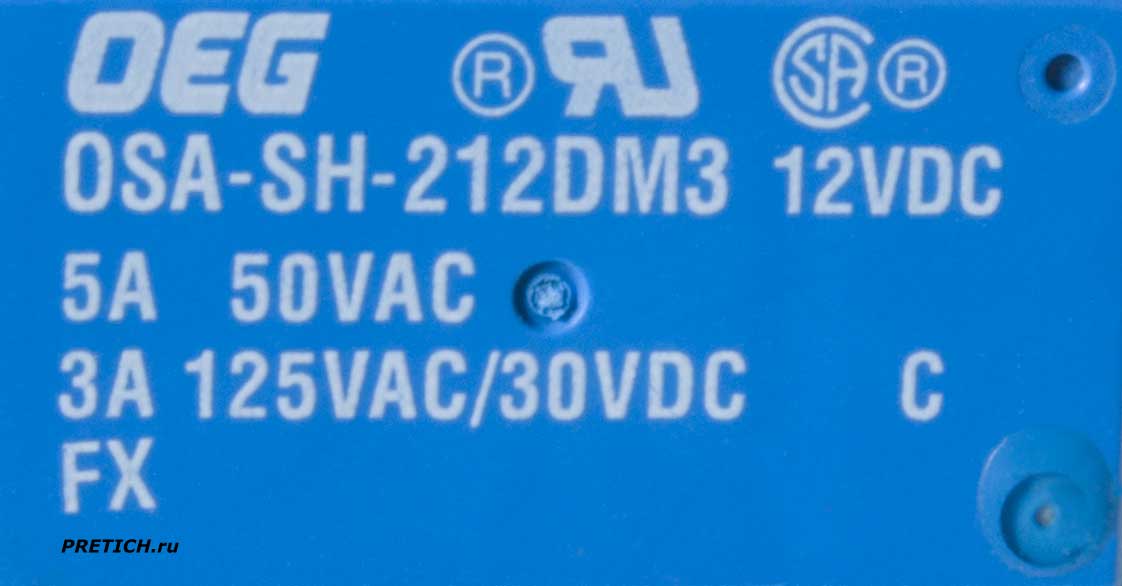

OEG OSA-SH-212DM3 маркировка и технические данные реле



Сверху белой краской нанесена маркировка: OEG OSA-SH-212DM3 12VDC 5D 50VAC 3A 125VAC/30VDC C FX. Последнее обозначает - Франция, Метрополия.



Разбираем реле OEG



Корпус просто так не разберешь - только ломать. Бокорезами или чем-либо подобным ломаем корпус.





Внутри видим вот такую картину: стандартная катушка, контактная группа из четырех латунных полос. Две толстые и две тонкие - пружинящие.

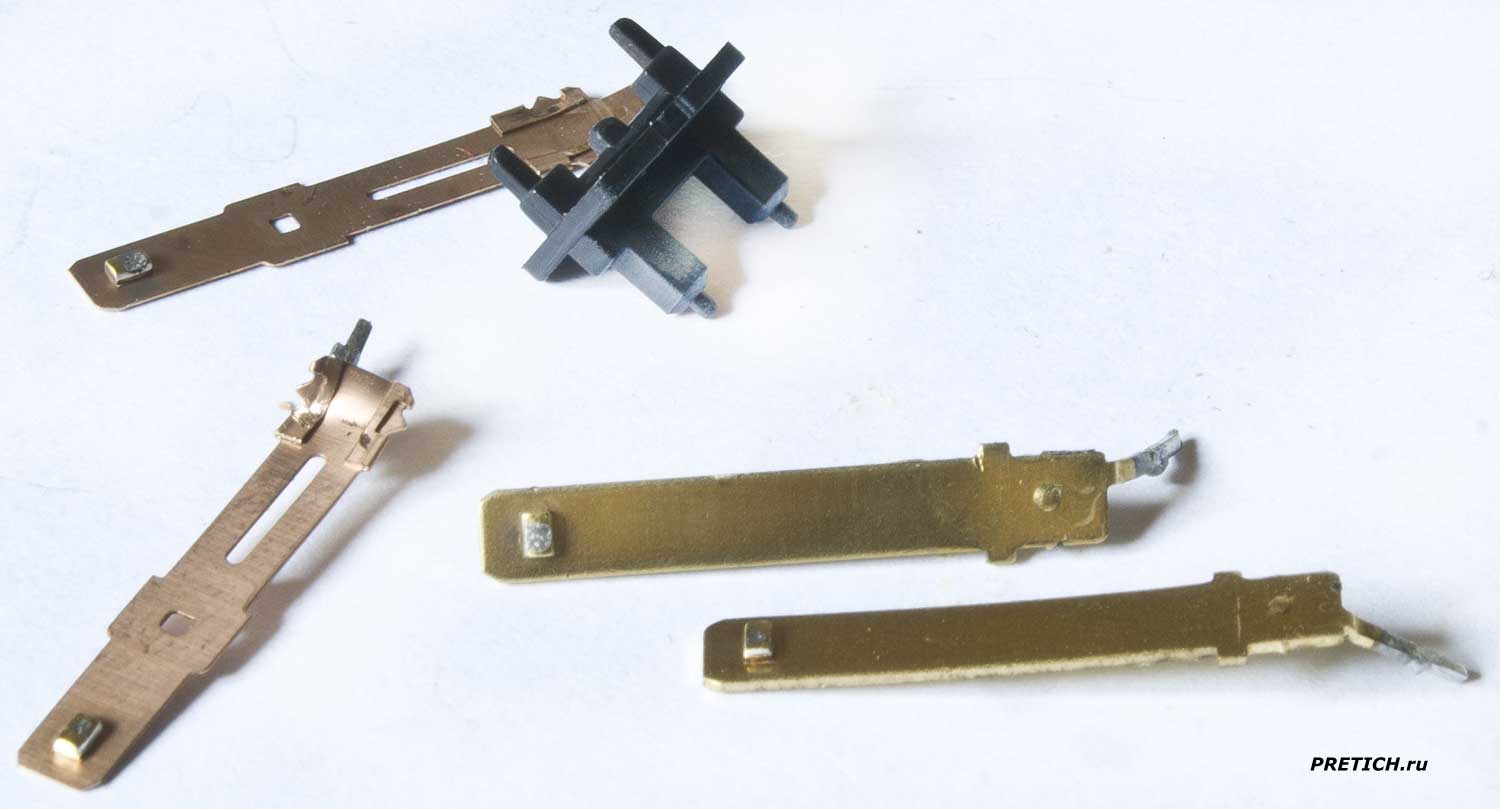

OEG OSA-SH-212DM3 содержание драгметаллов, серебро



На них мы видим контакты - серебро. Сколько - не знаю.



Итак, судя по всему - это неплохое реле. Сделано в середине 90-х годов ХХ века. Его производят и сейчас, на Алиэкспрессе оно продается по цене ~130 рублей... Модель этого реле выпускается несколькими производителями, и под разными торговыми марками. Что за компания OEG - я так и не смог выяснить.



Я не стал приводить технические данные - частично они обозначены в маркировке, остальные - легко можно найти в интернете, но... есть несколько даташитов, в которых информация несколько разная...





Михаил Дмитриенко, специально для PRETICH.ru

01.07.2021





OEG OSA-SH-212DM3 relay overview and disassembly



Today we will get acquainted with a general purpose relay that was extracted from the Panasonic SC-CH34 music center. Of course, it has been and is being used in many other devices.



+ Click on the photo to enlarge!



All data on the relay



Small in size, standard type. Blue plastic housing. Bottom side - black plastic, molded with epoxy around the edge. Six conclusions. In the center of the hole for adjustment, filled with paint.



Оn top with paint there is a marking: OEG OSA-SH-212DM3 12VDC 5D 50VAC 3A 125VAC / 30VDC C FX. The latter means France, Metropolis.



We disassemble the OEG relay



You just can't make out the case - just break it. We break the case with side cutters or something similar. Inside we see this picture: a standard coil, a contact group of four brass strips. Two thick and two thin - springy. On them we see contacts - silver. How many - I do not know.



So, apparently, this is a good relay. Made in the mid-90s of the 20th century. It is being produced now, on Aliexpress it is sold at a price of ~ $1.8 ... The model of this relay is produced by several manufacturers, and under different brands. What kind of OEG company - I could not find out.





Mikhail Dmitrienko, specially for PRETICH.ru
