SONG CHUAN 855AP-1C-C обзор и разборка реле

SONG CHUAN 855AP-1C-C обзор и разборка реле



Сегодня мы рассмотрим и полностью разберем реле общего назначения от китайской компании SONG CHUAN, модель 855AP-1C-C. Три таких реле стояли в UPS OPC UPS-2200D. На Алиэкспрессе такие реле предлагают по ценам, начиная от 138 рублей за штуку... но это, вероятно подделка, потому как "оригинал" идет примерно за 500 рублей.



+ Щелкайте по фото, чтобы увеличить!



Корпус, маркировки, выводы...



SONG CHUAN 855AP-1C-C обзор реле из ИБП характеристики



Корпус реле сделан из качественной пластмассы. Форма вот такая - затейливая. Видимо в целях экономии пространства придумали такой корпус... Сверху белой краской нанесено: логотип SONG CHUAN. Модель 855AP-1C-C. Затем 24V DC NO:20A NC:10A 240VAC 30A 250V~ и S0746.



SONG CHUAN 855AP-1C-C полное описание реле из Китая, отзыв

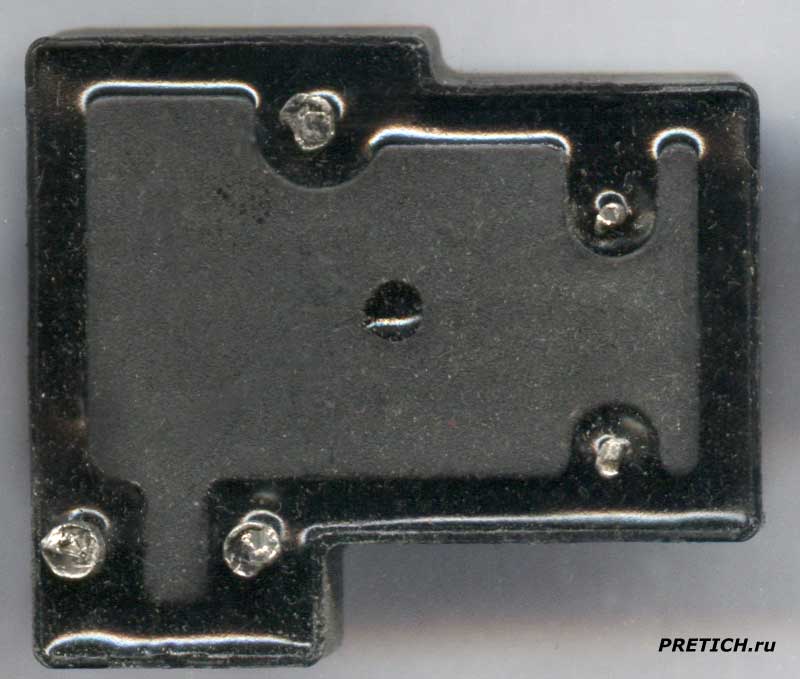

Нижняя сторона. По краю залито эпоксидной смолой. Пять выводов - три "толстых", два "тонких".



Разборка реле



Приступаем к разборке реле. Просто так его не разобрать, только ломать корпус. Верхний корпус ломаем бокорезами, и понемногу все отламываем.



разборка реле SONG CHUAN 855AP-1C-C, используется в UPS



SONG CHUAN 855AP-1C-C реле из Китая, где используется



SONG CHUAN 855AP-1C-C как отличить качественный оригинал от подделки

SONG CHUAN 855AP-1C-C хорошее ли это реле, какое качество?

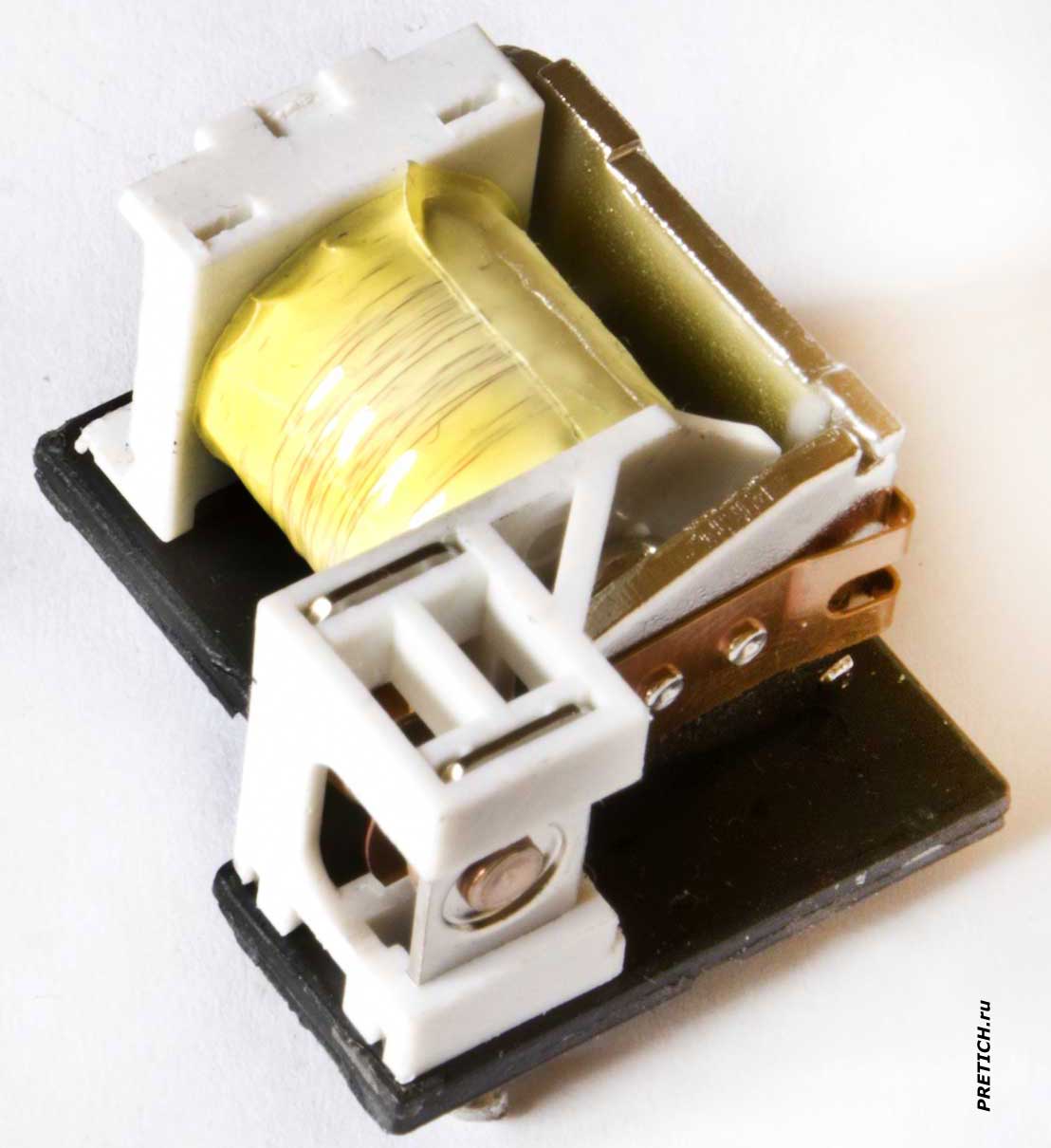

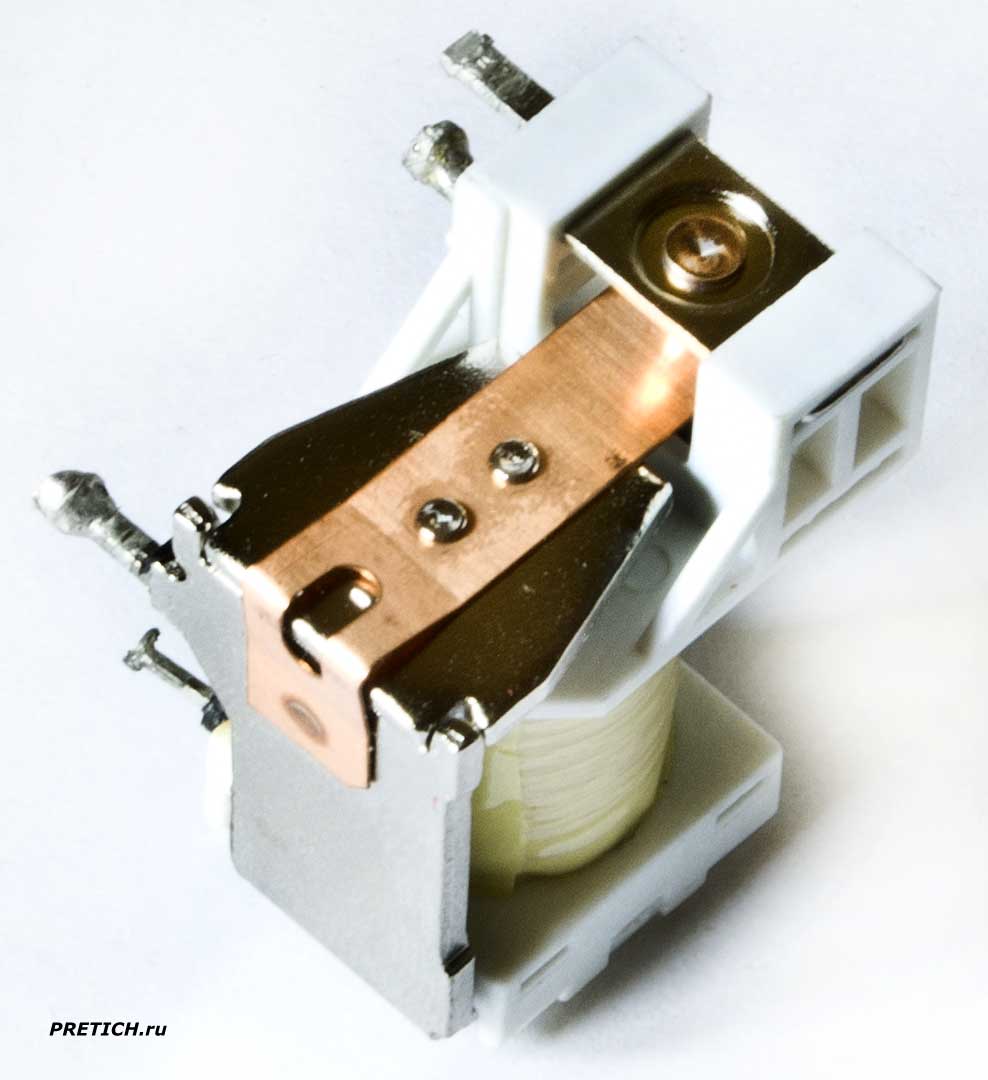

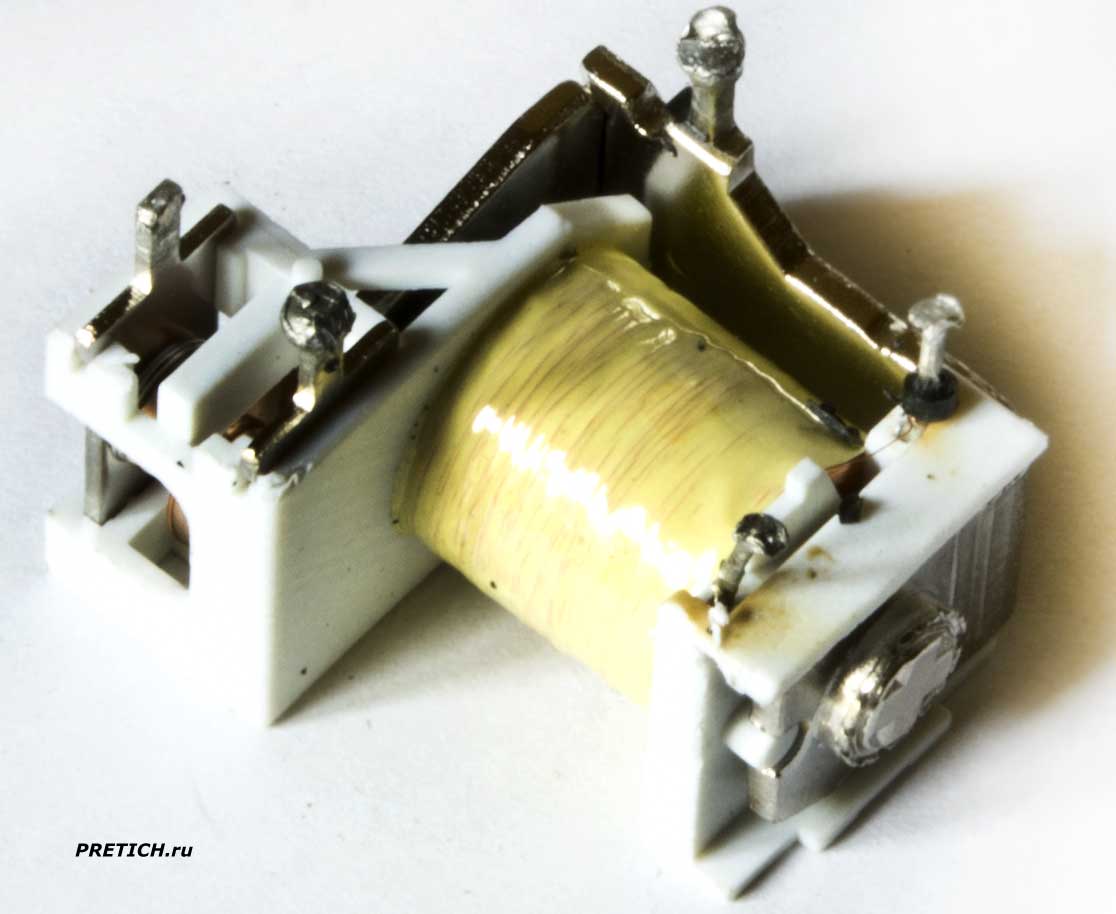

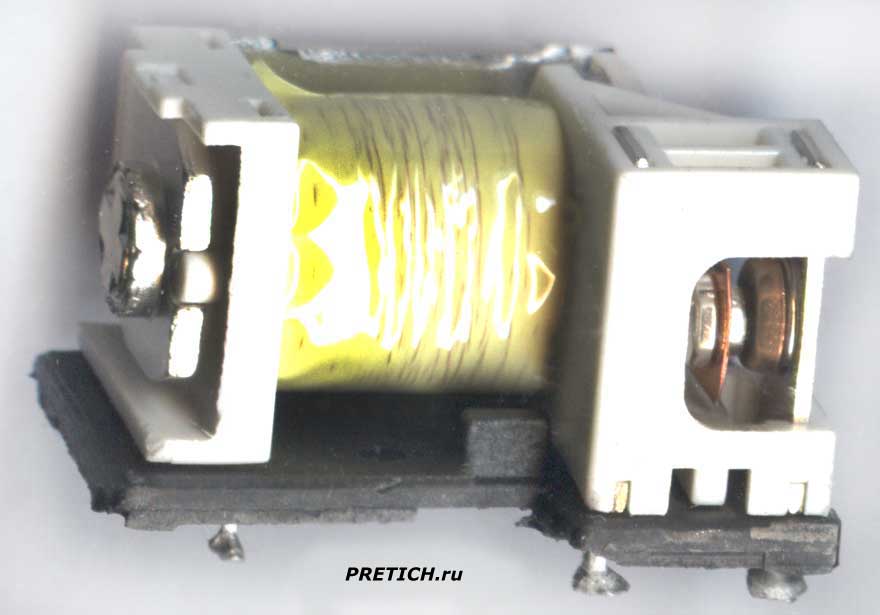

Внутри вот такая картина - в общем-то, стандартный тип реле... Каркас катушки из белой пластмассы, тонкий медный провод... стальной сердечник, контактная группа...



SONG CHUAN 855AP-1C-C полная разборка - контакты и драгметаллы



Ломаем все - вот такие железяки в реле...



SONG CHUAN 855AP-1C-C сколько серебра на контактах в реле



Контакты - наверное, серебро... а может быть медные/латунные пластины, запрессованы такие же кругляки, а сверху покрыты серебром... а может, и нет там серебра вовсе.



В общем, я не аффинажник ни разу, да еще несколько дальтоник, потому сами думайте - серебро там или что-то иное.

Реле SONG CHUAN 855AP-1C-C сделано хорошо, качественно. И на этом мы заканчиваем. Если у вас есть что-то сказать - пишите в комментариях!





Михаил Дмитриенко, специально для PRETICH.ru

29.06.2021





SONG CHUAN 855AP-1C-C relay overview and disassembly



Today we will look at and fully disassemble a general purpose relay from the Chinese company SONG CHUAN, model 855AP-1C-C. Three such relays were installed in the UPS OPC UPS-2200D. On Aliexpress, such relays are offered at prices starting from $2 apiece ... but this is probably a fake, because the "original" costs about $8...



Case, markings, leads ...



The relay housing is made of high quality plastic. The form is like this - intricate. Apparently, in order to save space, they came up with such a case ... On top of the white paint is applied: the SONG CHUAN logo. Model 855AP-1C-C. Then 24V DC NO: 20A NC: 10A 240VAC 30A 250V ~ and S0746.

Down side. The edge is filled with epoxy resin. Five leads - three "thick", two "thin".



Disassembling the relay



We proceed to disassemble the relay. You just can't take it apart, just break the case. We break the upper body with side cutters, and little by little we break everything off.

Inside there is such a picture - in general, a standard type of relay ... The coil frame is made of white plastic, a thin copper wire ... a steel core, a contact block ...

We break everything - these are the pieces of iron in the relay ...

The contacts are probably silver ... or maybe copper / brass plates, the same round timber is pressed in, and the top is covered with silver ... or maybe there is no silver at all.
In general, I am not a refiner even once, and I am also somewhat color blind, so think for yourself - there is silver or something else.

The relay is well made, high quality. And this is where we end. If you have something to say - write in the comments!





Mikhail Dmitrienko, specially for PRETICH.ru

29.06.2021
