Matsushita клавишный выключатель

Matsushita клавишный выключатель



А сегодня мы познакомимся с японской продукцией - клавишный выключатель или переключатель от компании Matsushita, она же Panasonic. По сути это перекидной выключатель, конструктивного типа - ключ (в одном положении цепь замкнута, в другом разомкнута). Для монтажа внутри различного рода бытовой аппаратуры и приборов.



Название модели не известно... Как неизвестно где он стоял (предположительно кондиционер, начала 1990-х годов).



+ Щелкайте по фото, чтобы увеличить!



Внешний осмотр выключателя

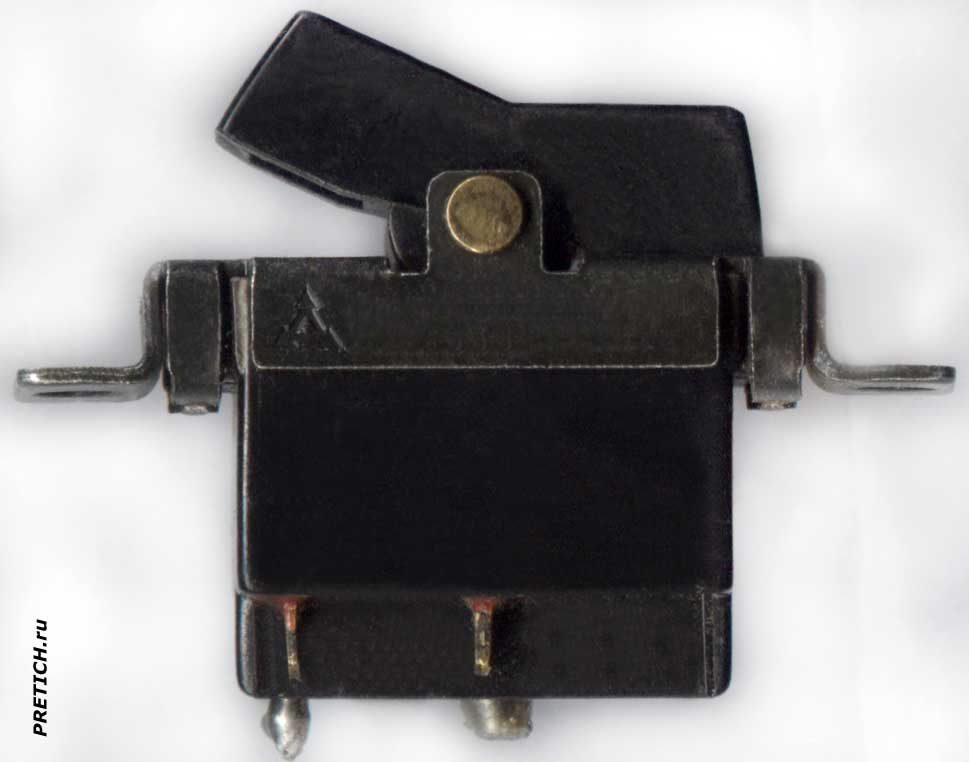

Matsushita или Panasonic выключатель клавишный, обзор и разборка



Конструкция выключателя такова: пластмассовый корпус из бакелита / карболита черного цвета, из него же изготовлена клавиша. Сверху металлический (стальной) кронштейн, два парных выступа загибаются и прижимают его к пластмассовому корпусу. Далее в стороны идут "ушки" для винтового монтажа. Клавиша установлена на латунной оси, расклепанной по бокам. Внизу четыре вывода под пайку. На боку, на стальном кронштейне выбит логотип производителя - это известный значок Matsushita в виде треугольника.

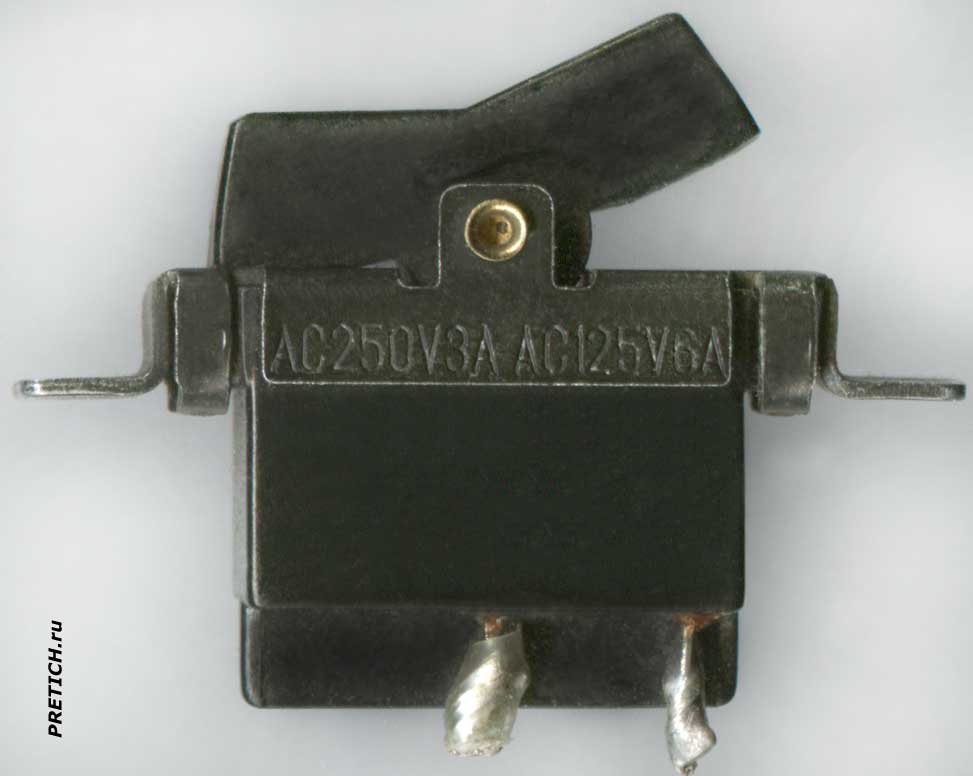

Matsushita переключатель начала 1990-х годов обзор и разборка



На другой стороне на этом же стальном элементе выбиты технические характеристики выключателя: AC250V 3A и AC125V 6A... По следам пайки на выводах понятно, что выключатель использовался всего лишь для одной линии, из двух возможных.

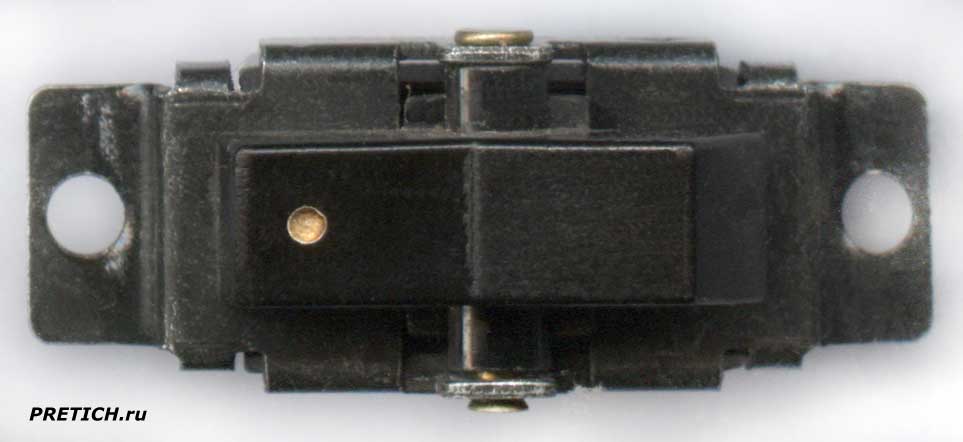

японский переключатель на 240-125 вольт, обзор и разборка



Вид на выключатель сверху. Видим метку на клавише, кстати, она заполнена фосфорным составом, который долго светится в темноте.



Разборка японского выключателя



Приступаем к разборке. Она простая, но все равно надо быть аккуратным.

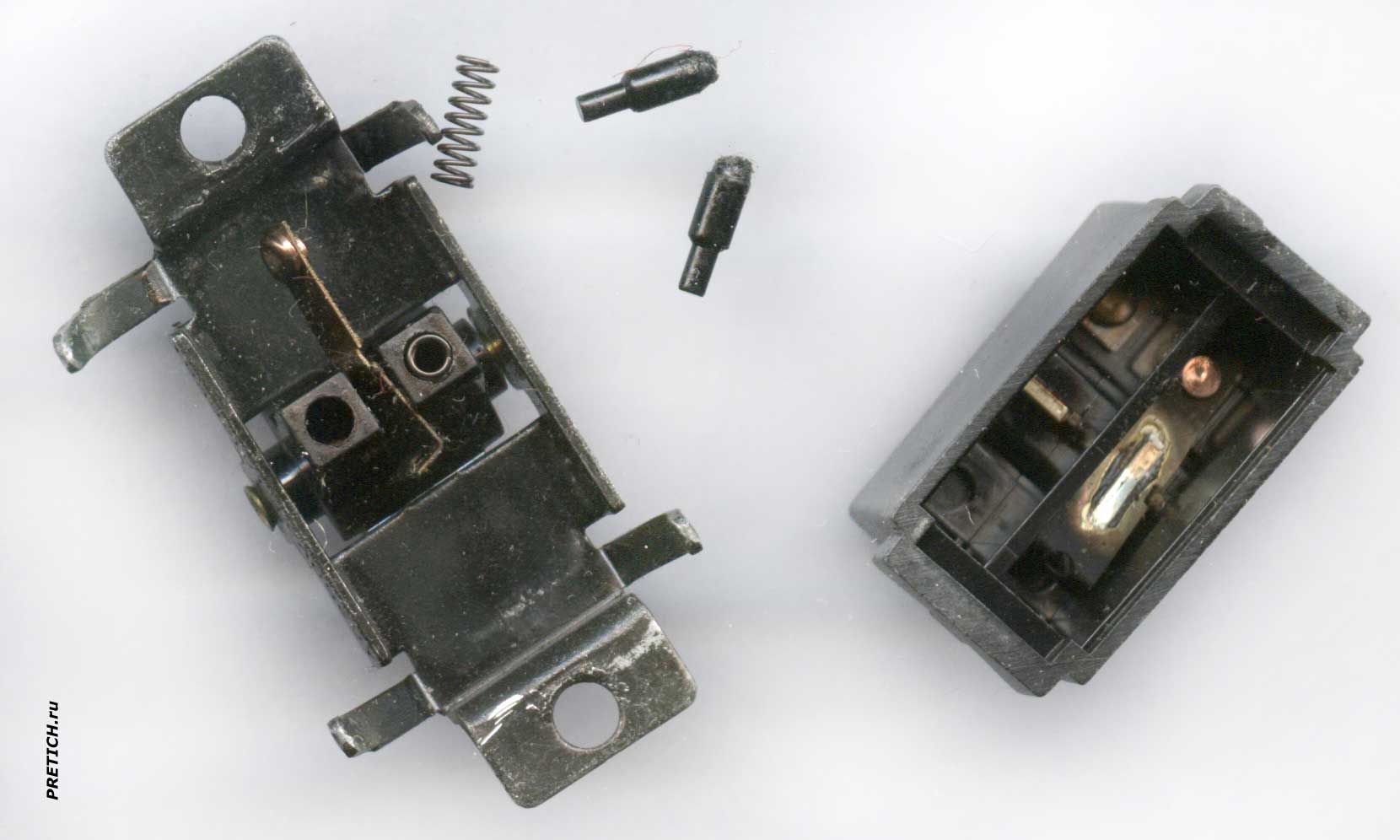

Panasonic старый переключатель, начала 90-х, обзор и сравнение с советскими



Отгибаем четыре стальные полоски и снимаем верхний металлический кронштейн. Клавиша изнутри имеет два углубления, в которые вставлены пружины и пластмассовые наконечники. Они давят на две качающиеся контактные пластины. Внутри пластмассового корпуса средние элементы - середина для этой качельки, и крайние - контакты - размыкаются и замыкаются.

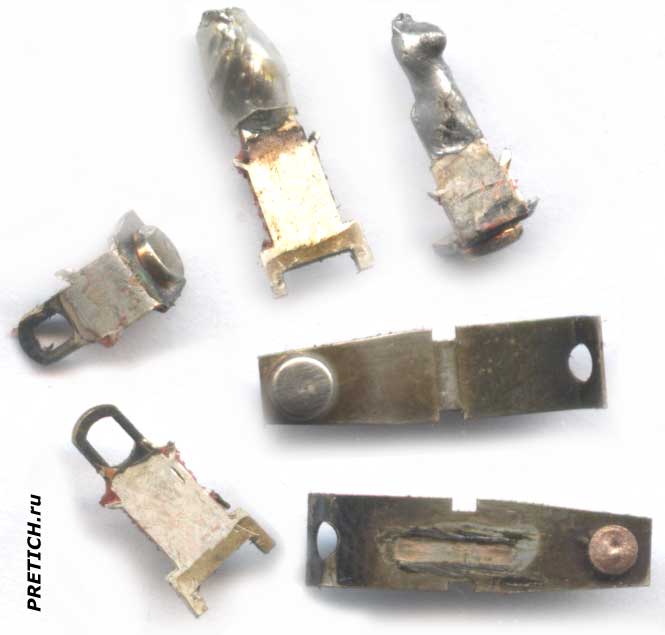

Есть ли серебро в импортных переключателях? Разборка выключателя Панасоник, 90-х годов



Чтобы все извлечь, ломаем пластмассовый корпус. Вот такие элементы... все сделано из латуни с серебряным покрытием. Круглые пятачки - наверное, серебряные. Но вполне вероятно серебро там только с одной стороны, нанесенное сравнительно толстым слоем. Я не занимаюсь аффинажем и потому точно сказать не могу на этот счет...



Вывод - выключатель Matsushita



Это самый обычный выключатель, ничего в нем примечательного нет. Если сравнивать его с советской продукцией, то он ни грамм не лучше, но и не хуже. Хваленное японское качество, которому мы, дескать, проиграли честную конкурентную гонку, в данном конкретном случае - выдумка. Миф. И таких примеров - не счесть.





Михаил Дмитриенко, специально для PRETICH.ru
2021 год
