Статьи » Часы - механические и электронные » Восток - мужские часы с механизмом 2209, СССР
Восток - мужские часы с механизмом 2209, СССР

Восток - мужские часы с механизмом 2209, СССР



Полное описание и разборка мужских наручных часов Восток Амфибия 2209/1190046, модель 1983 года



1 - обзор и разборка часов

2 - разборка механизма 2209



Мне эти часы достались как есть - без браслета или ремешка, в нерабочем состоянии... Как и практически все часы Советского Союза - они сделаны качественно, на высшем уровне. Эти часы сделаны на Чистопольском часовом заводе, где производились знаменитые часы Командирские. Паспорт на эти часы я не нашел, и насчет цены не могу сказать наверняка. Стоили они где-то в районе 50 рублей...



+ Щелкайте по фото, чтобы увеличить!



Внешний осмотр Восток-Амфибия

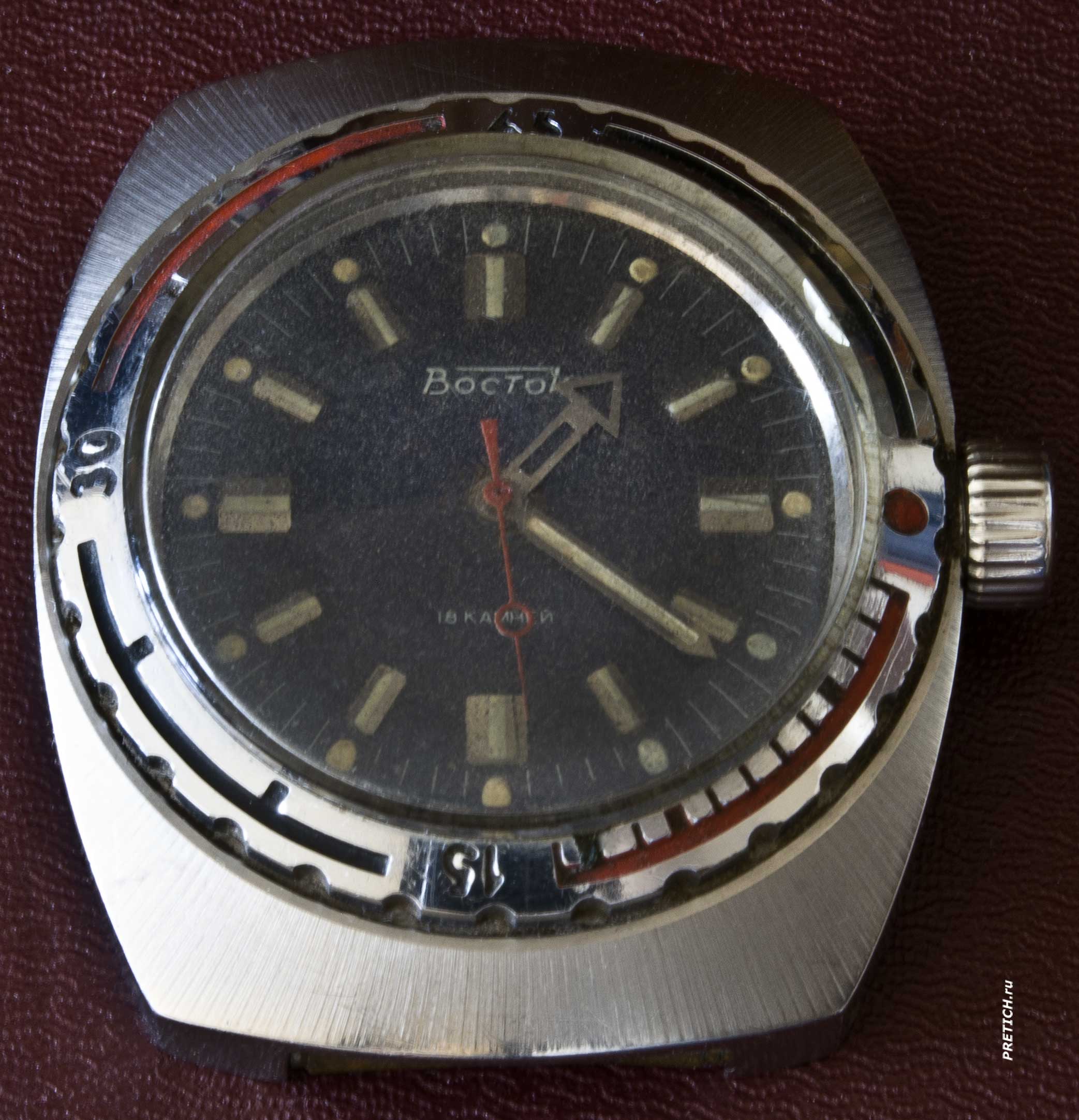

Восток Амфибия 2209/1190046 обзор Советских часов 1983 года



Это большие, увесистые часы в хромированном корпусе (впрочем, об этом мы еще поговорим). Люнет, или поворотное кольцо для замера интервала времени в пределах часа. Я знал людей, которым этой функцией активно пользовались.

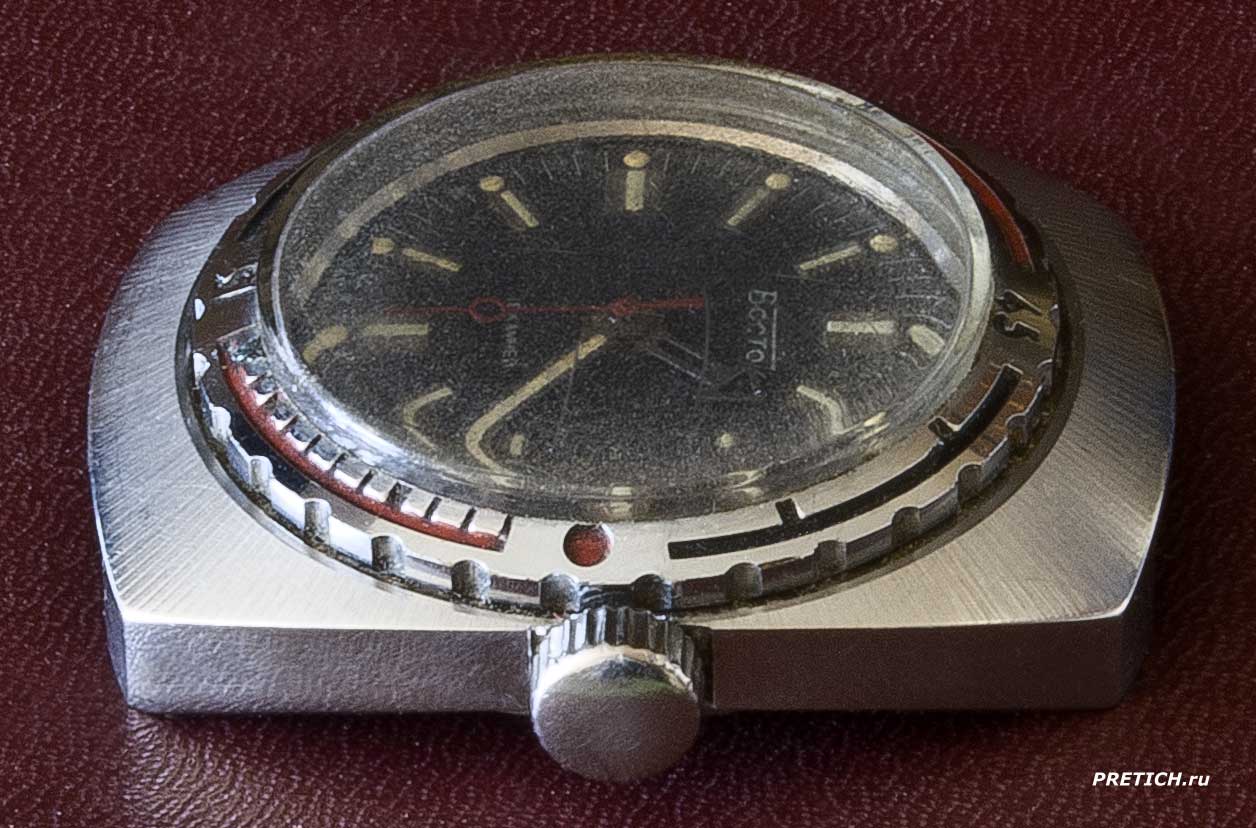

Восток Амфибия 2209 часы мужские СССР, 1983 год, описание



Так как это часы амфибия, то заводная головка ввинчена в корпус - для герметичности. Ее прежде откручивают, а потом проводится заводка механизма, перевод стрелок...



Восток Амфибия 2209/1190046 водонепроницаемые, полное описание



Обратная сторона часов - крышка из нержавеющей стали притянута резьбовым кольцом. На крышке выбито: по центру - Амфибия. Выше - водонепроницаемые 200 м. И Знак Качества СССР. И еще - серийный номер изделия - 651409.



Эти часы выпускались в разных видах - об этом мы поговорим в заключительно части статьи, а сейчас заглянем внутрь:



Разборка советских часов Восток Амфибия



Разборка стандартная - специальным ключом откручиваем резьбовое кольцо, которое прижимает заднюю крышку.

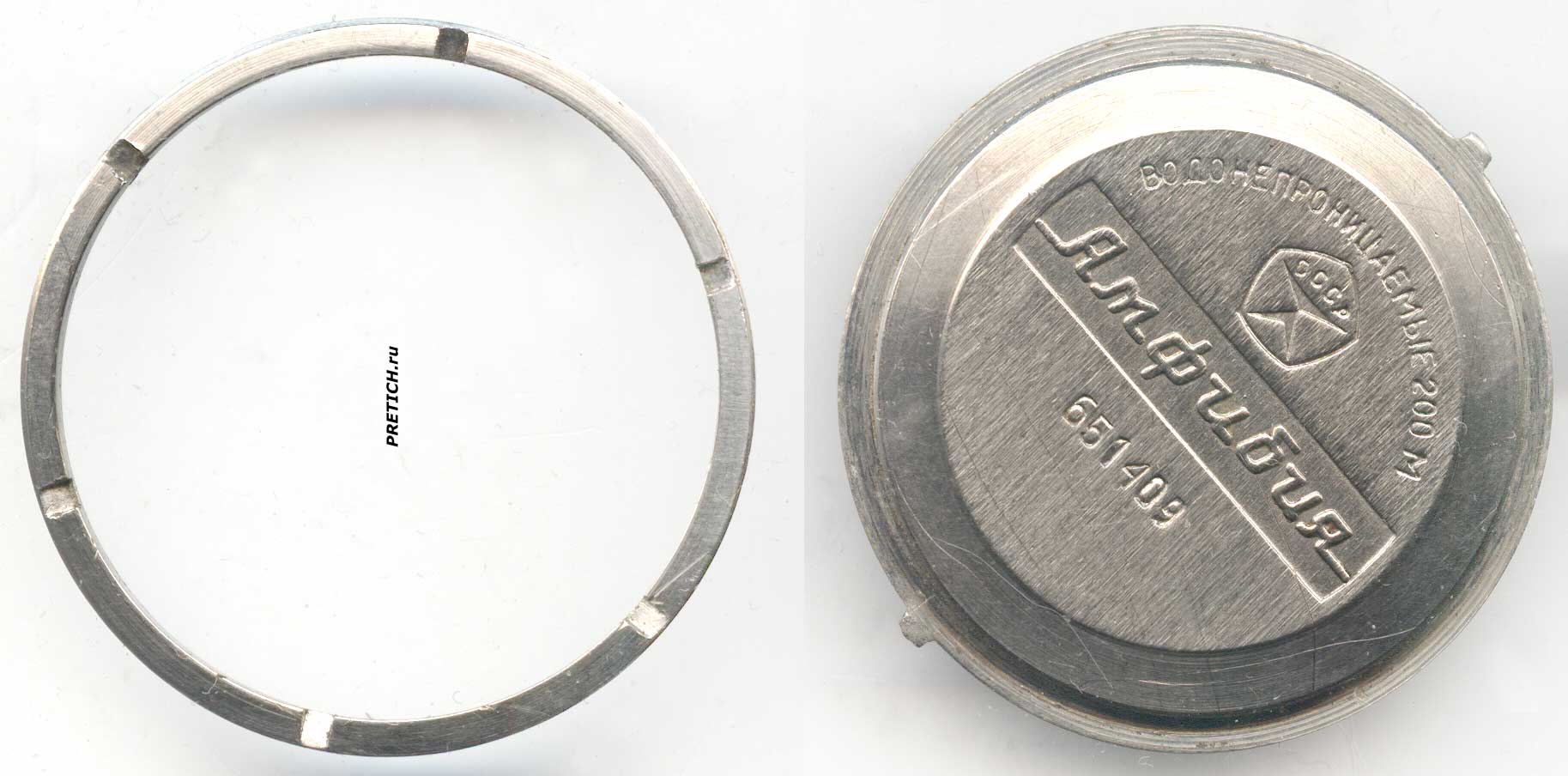

Восток Амфибия 2209 разборка советских часов



задняя крышка часов Восток Амфибия 2209 Чистопольские, 1983 год



Вот такое кольцо и вот такая крышка с двух стороне. Сделано это все из нержавеющей стали. Качество и точность механической обработки на высшем уровне!

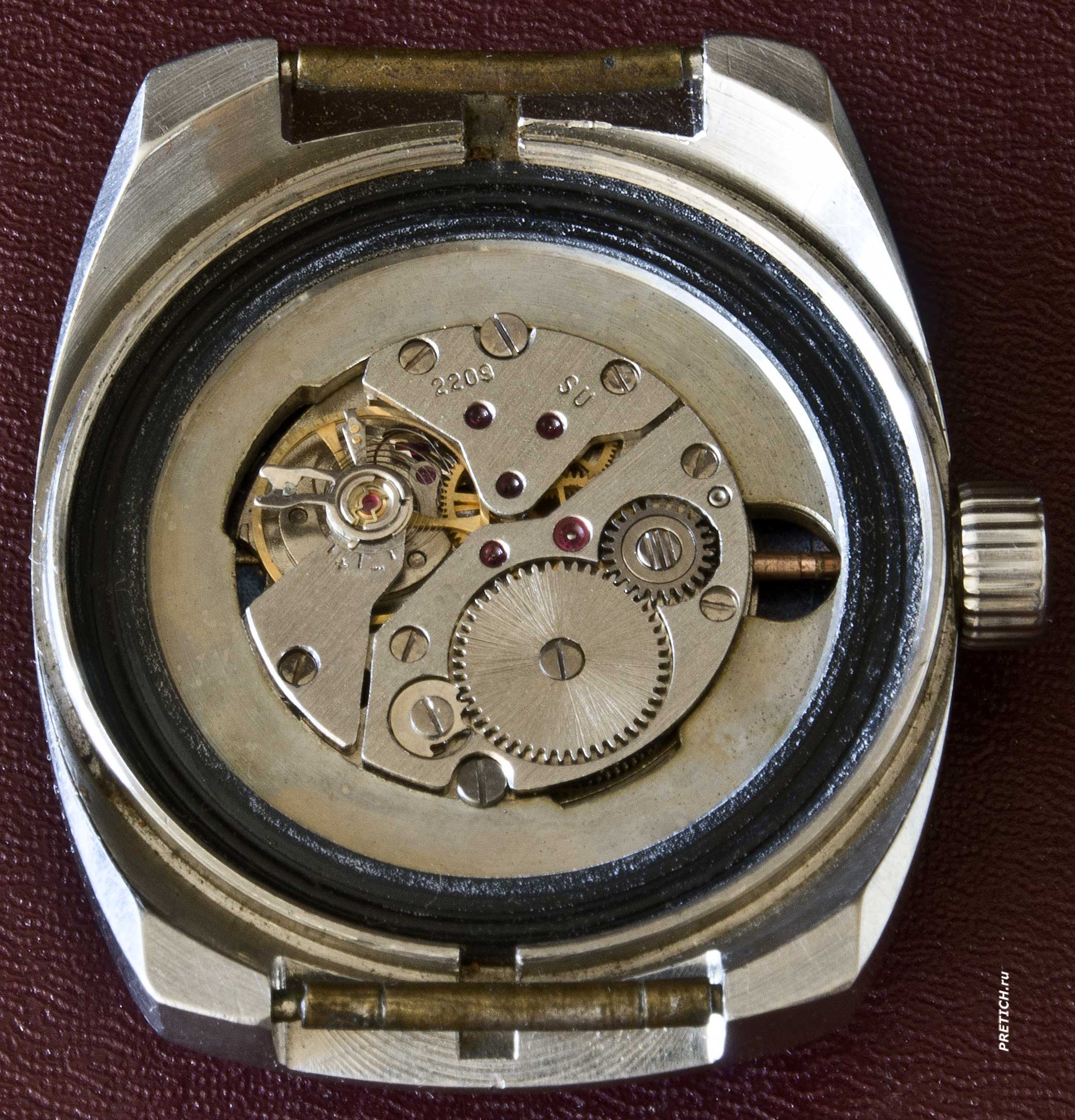

Внутри корпуса мы видим - часовой механизм 2209. А по краю идет широкое и сравнительно толстое резиновое кольцо - для герметичности.



Шаг два в разборке часов



Извлекаем резиновое кольцо, нажав на кнопку стопора, извлекаем заводную голову. Все разбирается нормально и ровно.



Восток Амфибия 2209 до 200 метров под водой, герметизация



Крышка вжимается в резиновую прокладку двумя выступающими кольцевыми ребрами. Несмотря на долгие годы (скоро 40 лет этим часам), резина по-прежнему эластичная и в ней не видно никаких дефектов.



Заводная головка обычного типа, разве что "барашек" с внутренней резьбой, для притягивания к корпусу часов. Также внутри этого "барашка" также имеется маленькое герметизирующее резиновое кольцо.



Восток Амфибия 2209 разборка часов, корпус, начало 1980-х годов



Теперь можно извлечь весь часовой механизм. Но сперва осмотрим корпус - он сделан мощно. Не из латуни, как обычно, а из нержавеющей стали. Причем стенки корпуса толстые! А вот насчет покрытия... Корпус все же покрыт то ли хромом, то ли никелем...

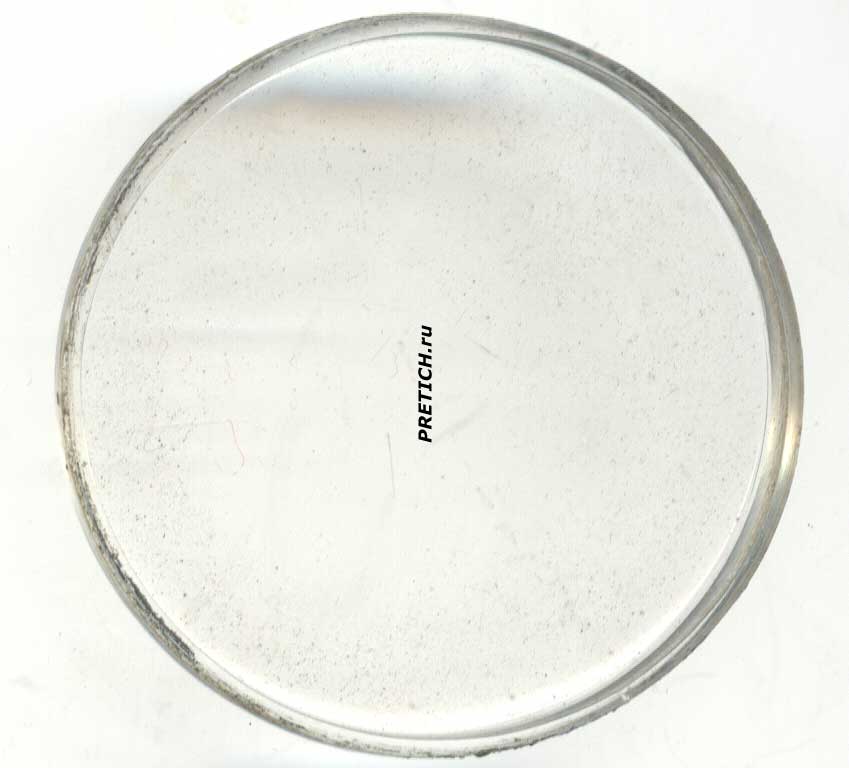

стекло для часов Восток Амфибия 2209 как сделать самостоятельно



Стекло выдавливается наружу... легко. Это оргстекло, диаметр 32 мм. Я не знаю - оригинальная эта деталь, или сделанная и установленная позже. Я сам делал стекла для часов из оргстекла много раз - это не сложно. Но в данном случае... и об этом мы поговорим в заключительной части статьи.

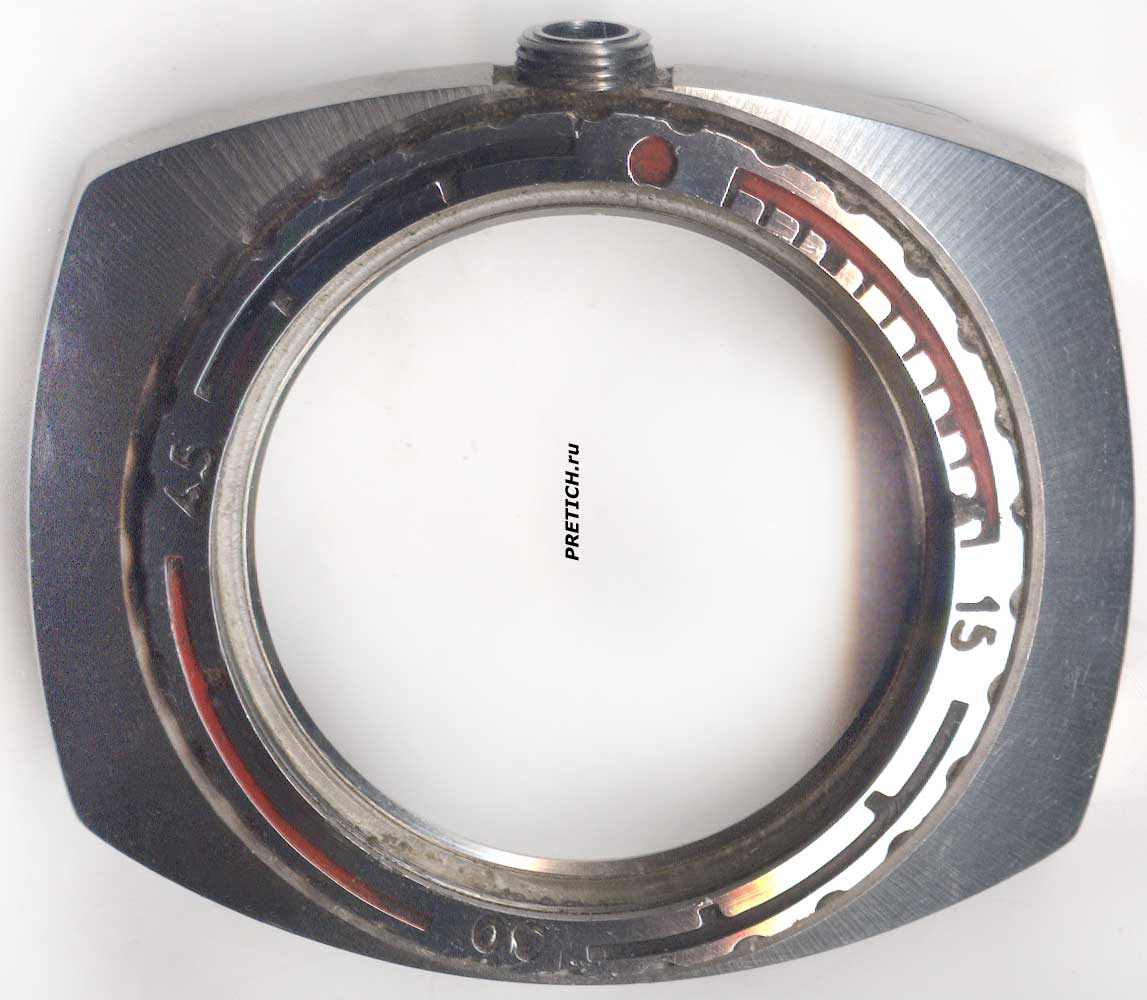

Восток Амфибия 2209/1190046 корпус часов Советский Союз

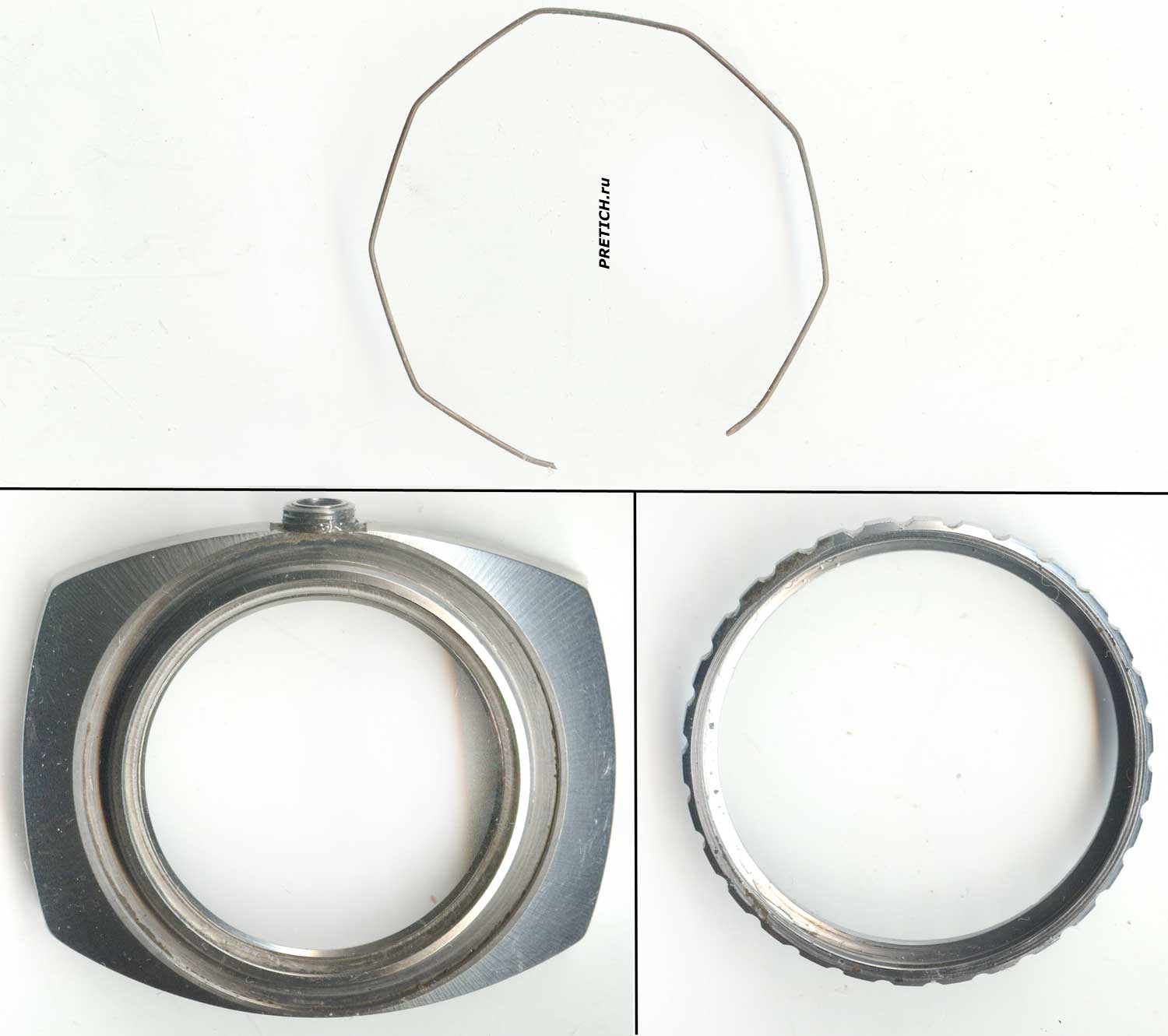

Восток Амфибия 2209/1190046 снимаем люнет, проводим реставрацию



Снимаем люнет - это кольцо, внутри проточена канавка, в ней стопорная пружина - тонкая стальная проволока...



Циферблат и стрелки

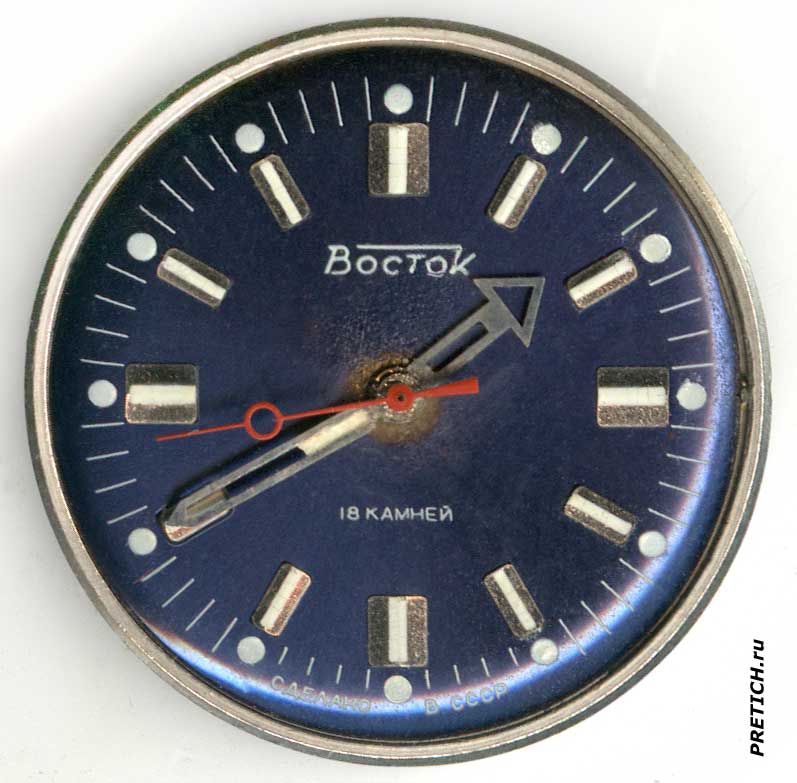

Восток Амфибия 2209/1190046 циферблат часов, как реставрировать



Циферблат плоский, по краю загнутый, синий. Разметка радиально-штриховая, печать белой краской. Маркировка пятиминутных делений - белые кружки, краска белая флуоресцентная. Часовые деления рельефные серебристые, с белыми полосками. Стрелки плоские никелированные, с прорезями (окнами), которые заполнены составом на основе фосфора. Секундная стрелка красного цвета, с кольцом, которое также заполнено фосфорицирующей смесью. Примечание: в моем экземпляре фосфорная смесь частично отвалилась... Логотип Восток. Потом надпись - 18 камней. Снизу - Сделано в СССР.

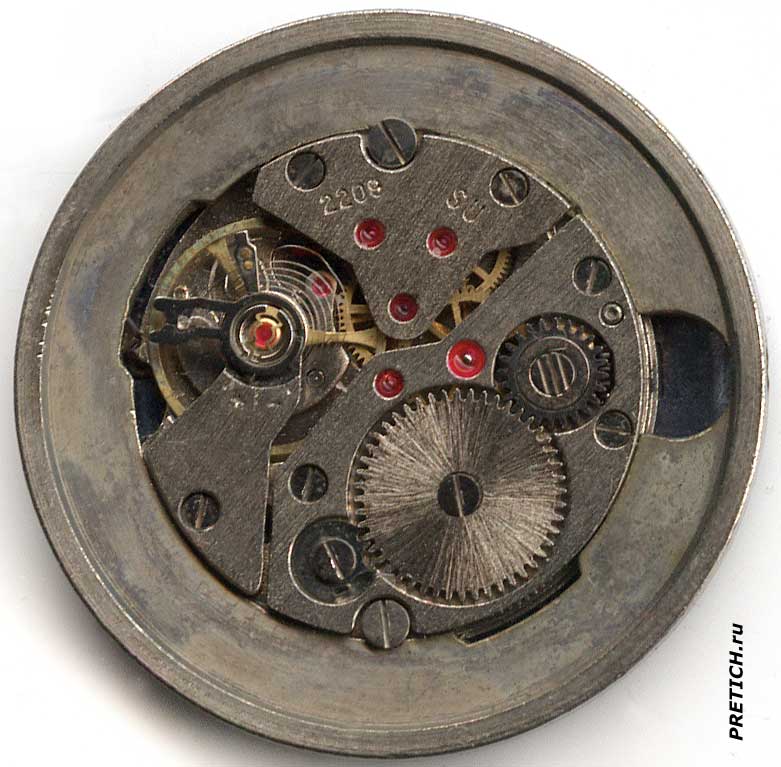

Восток Амфибия часовой механизм 2209 корпус 1190046 описание



Переворачиваем. Часовой механизм заключен в металлическое кольцо. Ослабляем два винта, проворачиваем кольцо и снимаем его.

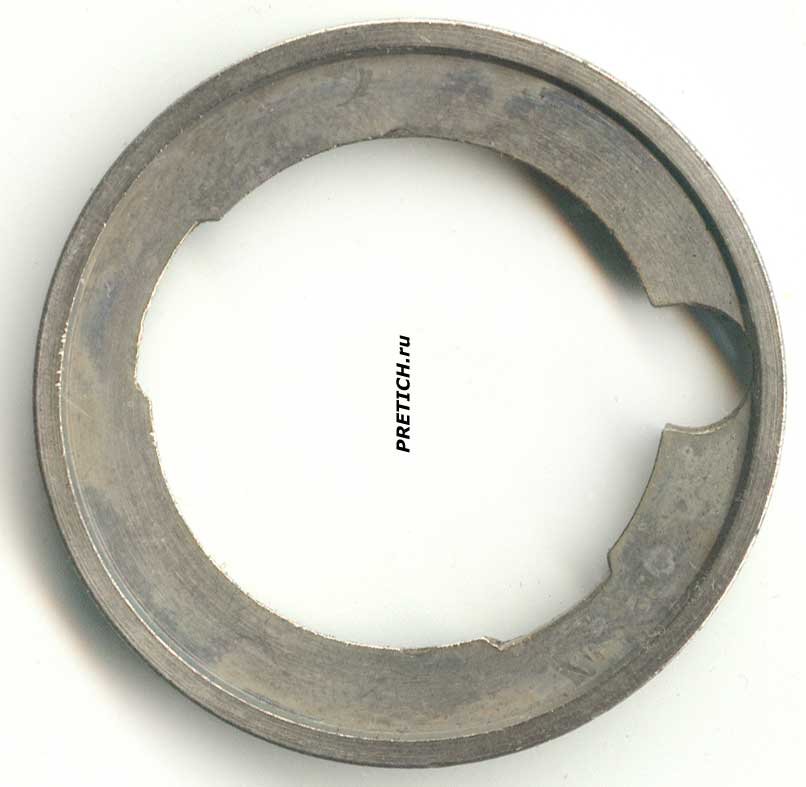

Часы советского союза Восток 2209 полная разборка и ремонт



Думаете, оно из латуни? Увы, оно также из нержавейки...

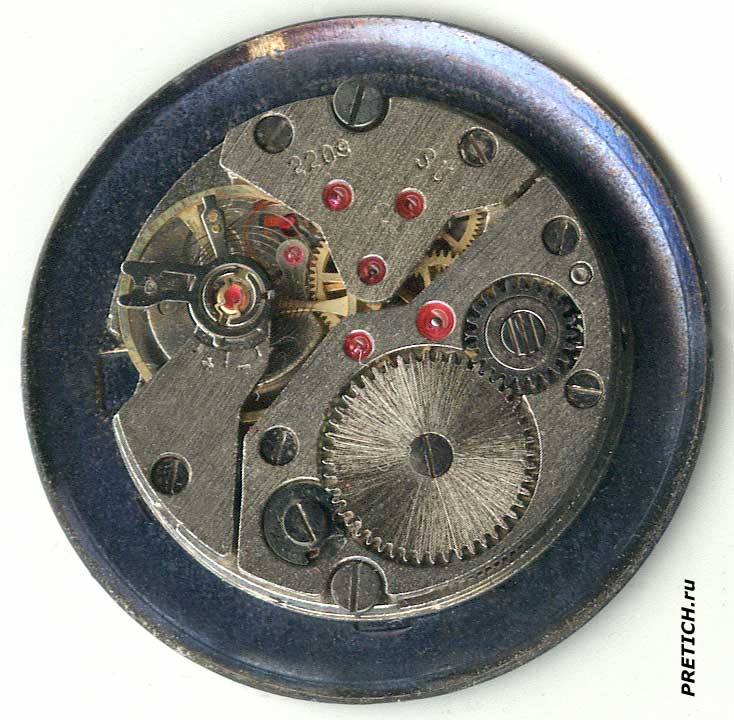

Восток Амфибия 2209 разборка, чистка, настройка, ремонт, СССР



Механизм, циферблат... Циферблат крепится к механизму как обычно...



Восток Амфибия 2209/1190046 как разобрать и отремонтировать часы



На внутренней части циферблата два штырька, они вставляются в специальные отверстия механизма, где зажимаются винтиками. Кстати, выпала шестеренка... Она "сидит" на оси заводной головки.

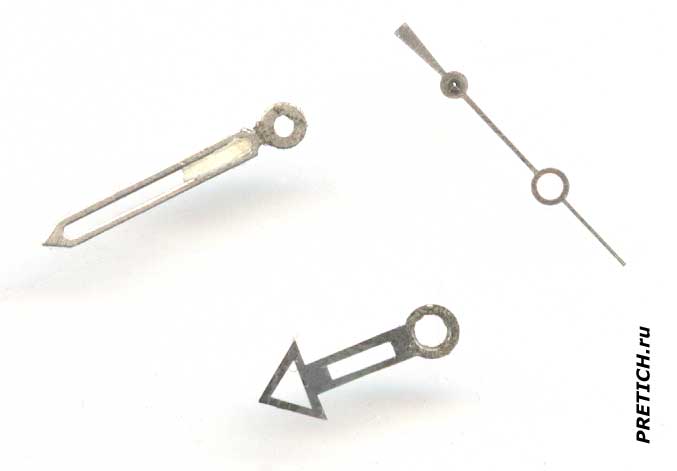

Восток Амфибия 2209 стрелки часов, как восстановить, фосфор



Прежде, конечно же, снимаем стрелки...



Часы Восток Амфибия 2209/1190046 разобраны и на этом Первая часть закончена. Во второй части разберем механизм 2209 - он использовался во многих других моделях часов Чистопольского часового завода.



Примечание: как вы можете видеть, циферблат загрязнен и на нем видны следы негативного воздействия... И это я еще их почистил... Суть в том, что стекло оказалось слабым местом - видимо, отсюда просочилась влага. из чего я делаю заключение, что стекло вклеено позже и сделано это не профессионально.





Михаил Дмитриенко, специально для PRETICH.ru
2021 год
