NOKIA ACP-7E обзор и разборка адаптеров

NOKIA ACP-7E обзор и разборка адаптеров



Как же быстро летит время! Еще вчера бренд NOKIA был идолом и кумиром миллионов, а сегодня его никто не знает... Молодежь в прямом смысле. История с этой финской компанией - лучшая иллюстрация того, что все в мире бренно. Или, как у нас говорят в народе: "От сумы да от тюрьмы не зарекайся".



Но ближе к теме. Телефоны Нокия я описывал не раз, а сегодня мы поговорим об зарядных устройствах к ним. Предыстория: в поисках хорошего и компактного блока питания на 12 вольт, я перерыл свои загашники, и откопал массу всяких непонятных и неведомых адаптеров - зарядок и блоков питания... Некоторые из них были даже не рабочие. Они занимают место, вряд ли когда пригодятся. Поэтому я пустил многих "под нож" - т.е. как материал для статей (не только на этом сайте, но еще на двух других). В числе прочих были и с десяток разных зарядных устройств для телефонов NOKIA, сегодня мы рассмотрим и полностью разберем четыре адаптера, модель ACP-7E.



+ Щелкайте по фото, чтобы увеличить!



Внешне одинаковые, почти





Все четыре адаптера имеют одинаковый корпус и одинаковые размеры, евровилка. Стандартные выходные разъемы. Но отличия все же есть. В первую очередь это кабели, идущие от адаптера на разъем к мобильнику. Они разные. По толщине и по качеству. Также отличается качество пластмассы, из которой сделаны корпуса устройств.





На устройствах шильдики или этикетки отлиты заодно с корпусом. И они также несут некоторые отличия. Начнем с того, что один адаптер сделан в Финляндии (так на нем написано), остальные три в Китае. На них такое: логотип NOKIA, тип ACP-7E. Входное напряжение 230V ~ /50Hz/21mA/4.3VA и выходное напряжение - постоянный ток 3.7V /355mA/1.3VA. Затем идут значки сертификаций. И есть значок термистора или терморезистора с надписью 700mA. На двух указано - Model: 15.1692 - два последних одинаковые.



Разборка адаптеров для телефона



Приступаем к разборке этих адаптеров. И один вызвал трудности. Для того чтобы разделить корпус на две половинки нужно выкрутить три шурупа, но... шлицы на шляпках этих шурупов "хитрые" - это особый "треугольник", с "зубчиками" по часовой стрелке. Обычные отвертки (насадки) прокручиваются. Но на трех открутились без проблем обычной маленькой плоской отверткой, а вот на третьем адаптере пришлось ломать корпус.



Сразу скажу о качестве материалов, о чем уже вскользь упомянул ранее. Пластмасса разная. На двух адаптерах она очень прочная, а на двух плохая... и формы отливки внутри разные.



Внутри мы видим грустную картину: один трансформатор... диодный мост... в двух БП это распаяно на плате, плюс дисковый терморезистор. Подробнее:



Адаптер NOKIA ACP-7E, сделано в Финляндии





Забавно здесь то, что внутри есть два отпиленных кусочка веточки какого-то дерева. Они прижимают трансформатор внутри, чтоб он не болтался. Трансформатор небольшой, стандартной китайской работы - так как, скорее всего это сделано также в Китае, а не в Финляндии.

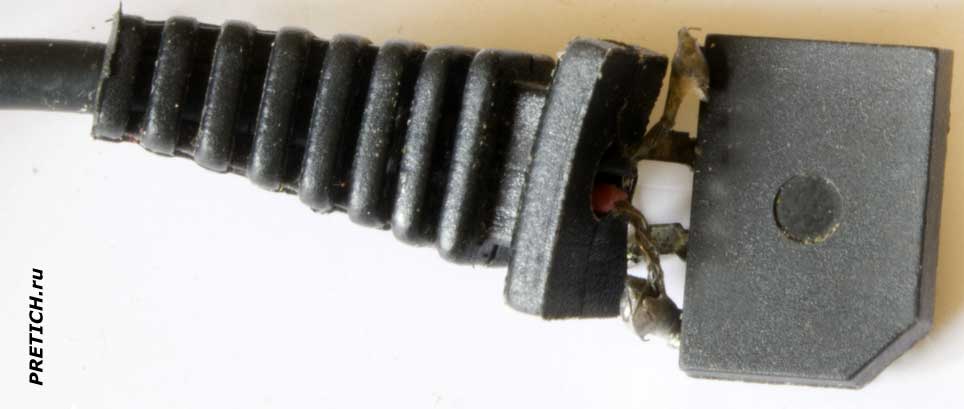

NOKIA ACP-7E диодный мост без маркировки - это нонейм



На проводе "висит" обычный диодный мост. Никаких терморезисторов нет. Диодный мост маркировки не имеет.



Адаптер NOKIA ACP-7E, сделано в Китае





Внутри этого адаптера та же самая картина: трансформатор, но чуть получше сделанный, и неплохо укрепленный в корпусе. И также на проводе "висит" диодный мост. Он не имеет маркировки, только выводы обозначены. Термистор также отсутствует.



Два адаптера NOKIA ACP-7E, также из Китая





Эти две зарядки сделаны неплохо и могут претендовать на "оригинальные". Внутри хорошо сделанные трансформаторы, на них маркировка 15 1692 00. Они жестко соединены с корпусом, через вилку на электросеть переменного тока.





Здесь уже платы, правда, здесь все тот же диодный мост из четырех диодов IN4001. и наконец, здесь мы видим тот самый термистор PTC D1585, а на другом адаптере P08 (так как они могут сильно греться, они отклонены в сторону от диодов, чтобы не повредить их температурой).



- Не пропадать же добру! Я разобрал эти трансформаторы на цветной металл. Первый - "финский" - само плохо сделан... Второй чуть получше. Ну а два последних - неплохо. Хотя трансформаторы одинаковых размеров намотки у них разные.



В чем преимущества трансформаторных БП



Сейчас засилье импульсных блоков питания, а трансформаторных все меньше и меньше. Оно как бы понятно - импульсные БП имеют более высокий КПД и компактные размеры, они легкие и ощутимо экономят на стали и меди. Хотя в производстве они сложнее.



Трансформаторные блоки питания или зарядные устройства надежнее, и главное - они не создают помехи в электросети. В современном доме слишком много самых разных электронных устройств, которые и сами создают помехи и сами к ним очень чувствительны. Трансформаторные БП здесь отличное решение. Но они тяжелые по весу.



Итого: NOKIA ACP-7E



Зарядные устройства - адаптеры питания NOKIA ACP-7E, крайне примитивные. В них нет ни фильтров, ни стабилизаторов. Во многих нет даже защиты в виде терморезисторов. На выходе они выдают самые разные напряжения - от 3,4 вольта до 7,8 вольта... без нагрузки. Благо, что сами телефоны имели внутри свою стабилизацию и защиту.



Данные блоки питания уже не производятся, используют хорошо отлаженные в производстве импульсные зарядки. Немаловажную роль играет здесь и Алиэкспресс, на котором закупаются многие торговцы аксессуарами. Как известно, стоимость пересылки напрямую зависит от веса товара. А трансформаторный адаптер весит как три-четыре импульсные зарядки.
