Emater EM-910 обзор и разборка фонарика из Китая

Emater EM-910 обзор и разборка фонарика из Китая



Этот светодиодный фонарик был куплен лет пять назад, о цене уже и не помню, но явно не дорого - менее 5 долларов США. Он проработал пару лет, или чуть дольше. Потом пришел конец.



+ Щелкайте по фото, чтобы увеличить!



Кратко внешне



О внешнем виде расскажу кратко - обычного типа цилиндрический фонарик. Как можете видеть по фото - фонарик уже разбит. Но об этом позже.



Emater EM-910 полный обзор китайского LED фонарика



На заднем торце была выдвижная вилка европейского типа - для зарядки фонарика. Спереди под стеклянной защитной пластиной пять светодиодов в пластиковом зеркальном рефлекторе. Сверху красный переключатель на три положения: выключено, включена часть светодиодов и включено все - само ярко.

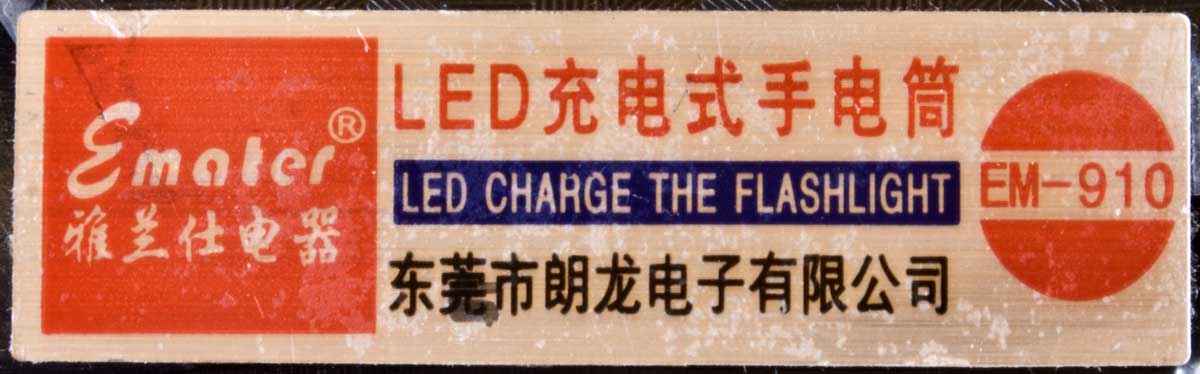

Emater EM-910 этикетка светодиодного фонарика из Китая



С двух сторон две одинаковые наклейки с надписями Emater LED Charge The Flashlight EM-910, и еще китайские иероглифы. Сдается мне, эти две наклейки и держат две половинки корпуса вместе.



Корпус разбит по причине падения с третьего этажа... Что интересно, после этого казуса, фонарик работал вполне исправно, хотя разбитый корпус и доставлял неудобства.



Разборка LED-фонаря

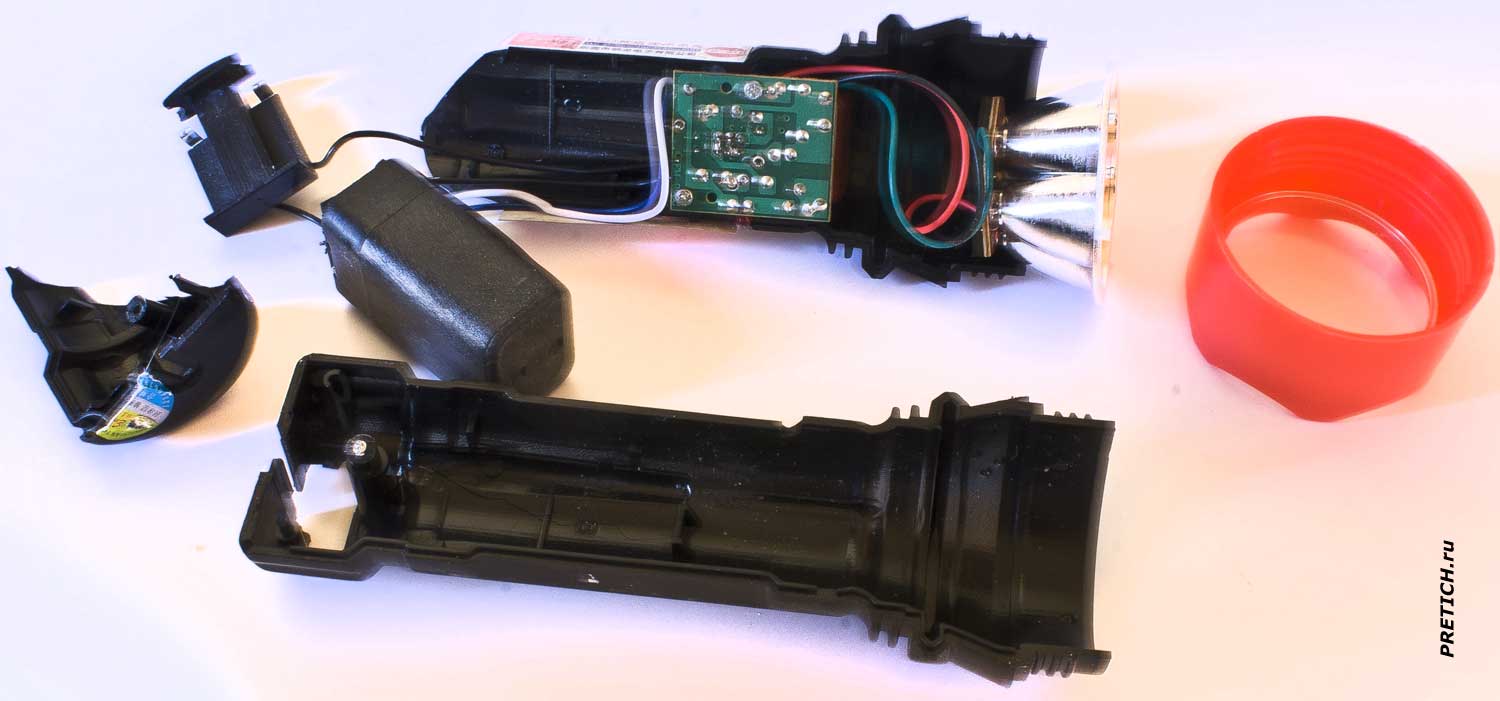

Emater EM-910 разборка и ремонт киитайского фонарика



Разбираем этот светодиодный фонарик, один шуруп и красная насадка - спереди с резьбой, которая держит защитное стекло, и одновременно обе половинки корпуса. Внутри все обычно: рефлектор со светодиодами, плата электроники, аккумуляторная батарея, выдвижной узел для зарядки. Аккумуляторная батарея свинцово-кислотная, без маркировки - вздутая. Она и есть причина кончины фонарика. Менять АКБ дороже выйдет, нежели купить новый фонарик.



Emater EM-910 описание и переделка светодиодного фонаря



Извлекаем все. Рассматриваем все близко. Плата электроники, маркировка: EM-940C. На плате четыре диода, один красный светодиод - индикатор зарядки. Два резистора. Один пленочный конденсатор. Переключатель. Два черных провода - идут от сети переменного тока 220 вольт. Синий и белый идут на аккумулятор. Рефлектор с платой, на которой ничего нет...



Emater EM-910 схема LED-фонарика, переделка или замена АКБ



Плата электроники с обратной стороны, дорожки, элементов нет.



В принципе - это все. Ремонтировать, конечно, смысла нет, как и сказал - аккумуляторов у нас таких найти трудно и они дорогие. Заказывать на Алиэкспрессе выйдет дорого - качественный имеет хороший вес, что сразу на стоимости пересылки сказывается, а те, что дешевые - они легкие и соответственно не качественные.



Ну и конечно - он разбитый... а так, пока был целым и новым, был неплохим. Компактный, яркий, и можно менять яркость освещения. Да и сделан был неплохо: толстые провода, качественная пайка...





Михаил Дмитриенко, специально для PRETICH.ru
2021 год
