Samsung ATADS30EBE обзор и разборка адаптера
Сегодня разберем очередное зарядное устройство для мобильных телефонов Самсунг, и некоторых других - список просто огромный... я все перечислять не буду. Этих устройств тысячи, а зарядных устройств еще больше.
+ Щелкайте по фото, чтобы увеличить!
Глянцевый корпус
![Samsung ATADS30EBE обзор адаптера питания и зарядного устройства Samsung ATADS30EBE обзор адаптера питания и зарядного устройства](/a/7_atads30ebe.jpg)

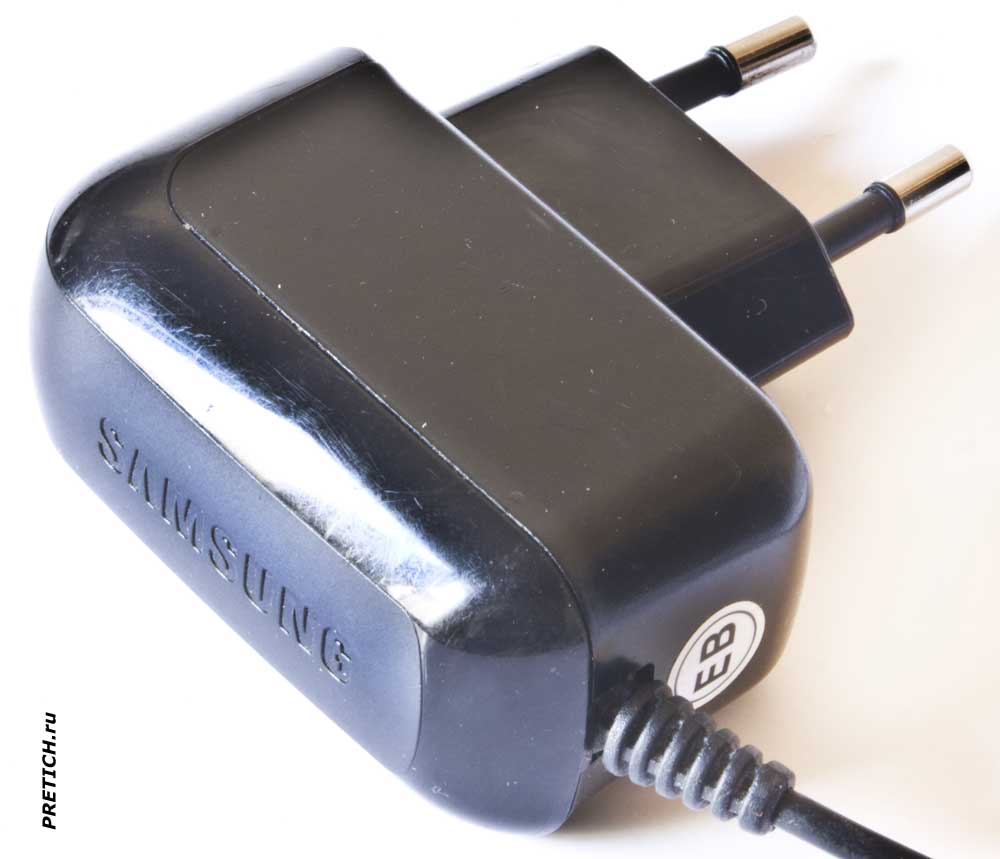

Внешне зарядное устройство имеет стандартную форму, черный глянцевый корпус, с логотипом САМСУНГ сверху.
![Samsung ATADS30EBE зарядка для телефонов, блок питания Samsung ATADS30EBE зарядка для телефонов, блок питания](/a/8_atads30ebe.jpg)

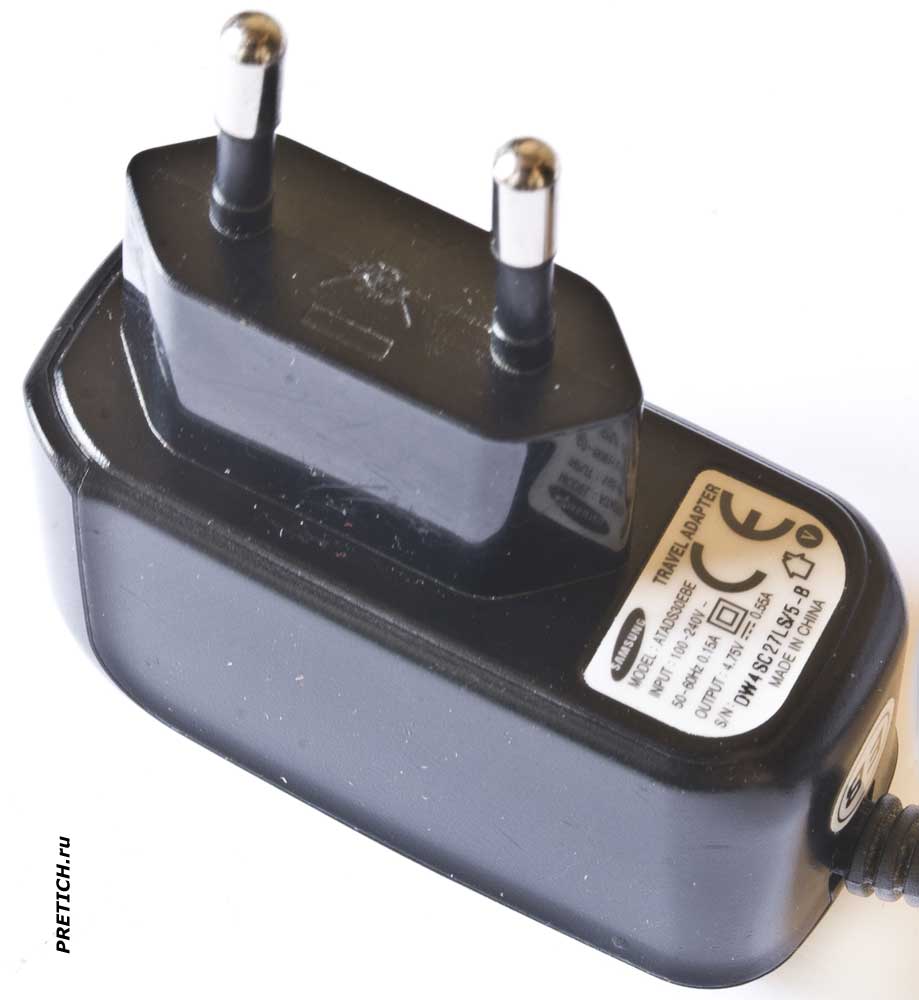

Вилка нашего стандарта - CEE 7/16, евровилка или Europlug (не надо путать с вилкой Schuko или Тип F, у которых толстые штыри 4,8 мм, против "наших" 4 мм). Маленькая этикетка...
![Samsung ATADS30EBE 7.75V 0.55A зарядка, описание Samsung ATADS30EBE 7.75V 0.55A зарядка, описание](/a/1_atads30ebe.jpg)

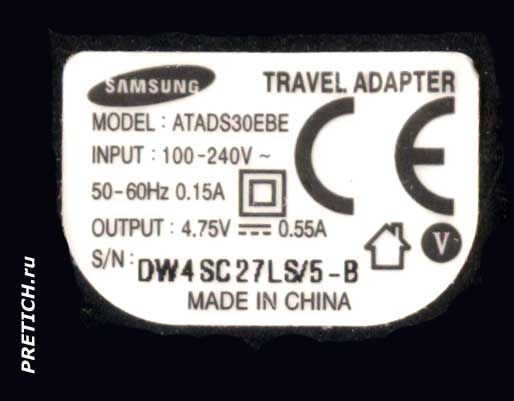

На этой наклейке логотип Samsung, название устройства TRAVEL ADAPTER. Название модели ATADS30EBE. Входные напряжения 100-240 вольт переменного тока 50-60 Гц 0,15 ампер. Выходное напряжение: постоянный ток 4,75 вольта 0,55 ампера. Серийный номер изделия. Значки сертификаций, двойной защиты, использование в крытом помещении. Сделано в Китае.
Разборка зарядного устройства Samsung
Как разобрать это зарядное устройство? У меня есть еще несколько подобных... Винтов или шурупов нет... Есть стык, но какой-то непонятный. В результате я просто сильно сжал корпус зарядки по бокам, и верхняя крышка слегка отстала, а сжав пассатижами - она и вовсе отсоединилась... Эта крышка Г-образной формы.
![Samsung ATADS30EBE разборка зарядного устройства Samsung ATADS30EBE разборка зарядного устройства](/a/9_atads30ebe.jpg)

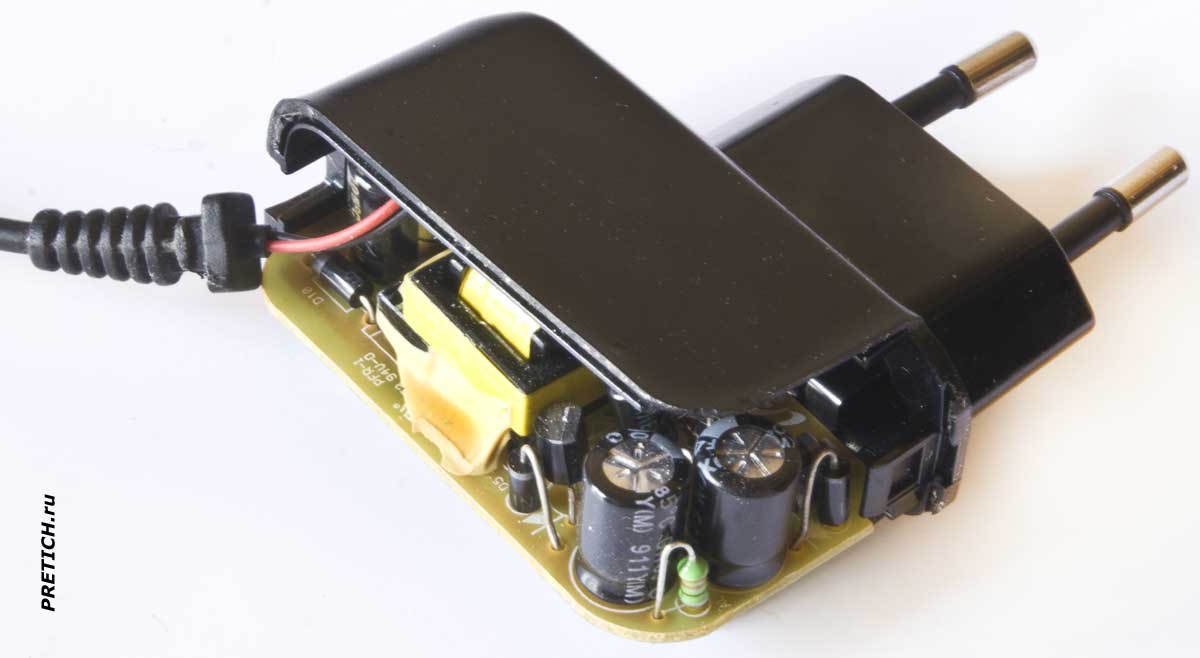

Внутри мы видим, в общем-то, стандартное содержимое импульсного блока питания или зарядного устройства...
![Samsung ATADS30EBE разборка и плата электроники зарядки Samsung ATADS30EBE разборка и плата электроники зарядки](/a/10_atads30ebe.jpg)
Извлекаем плату. Со штырями электрического разъема она контачит, прижимаясь контактными площадками, а выходной кабель подсоединен к двухпиновому разъему.
![Samsung ATADS30EBE плата и схема зарядного устройства телефона Samsung ATADS30EBE плата и схема зарядного устройства телефона](/a/2_atads30ebe.jpg)

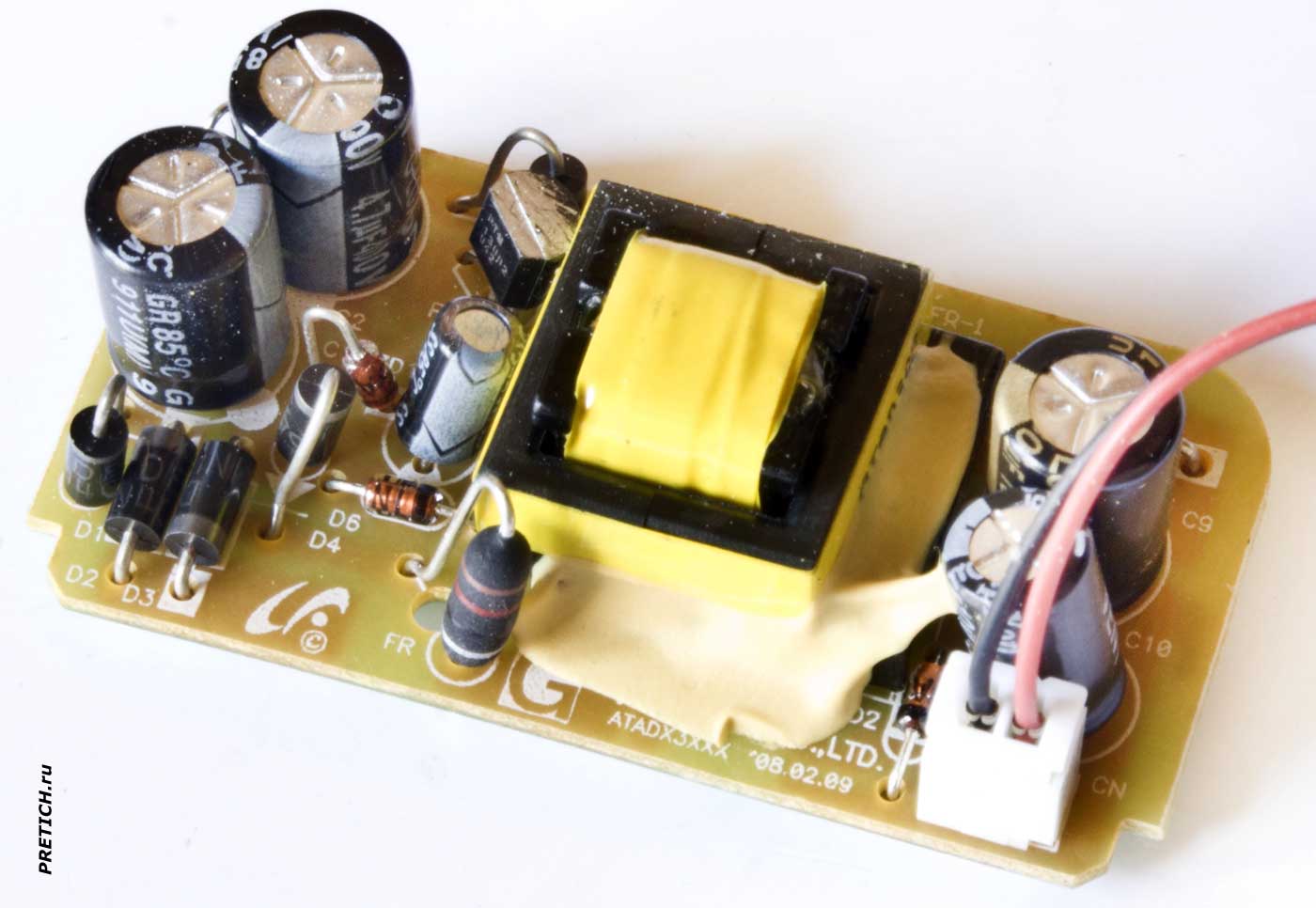

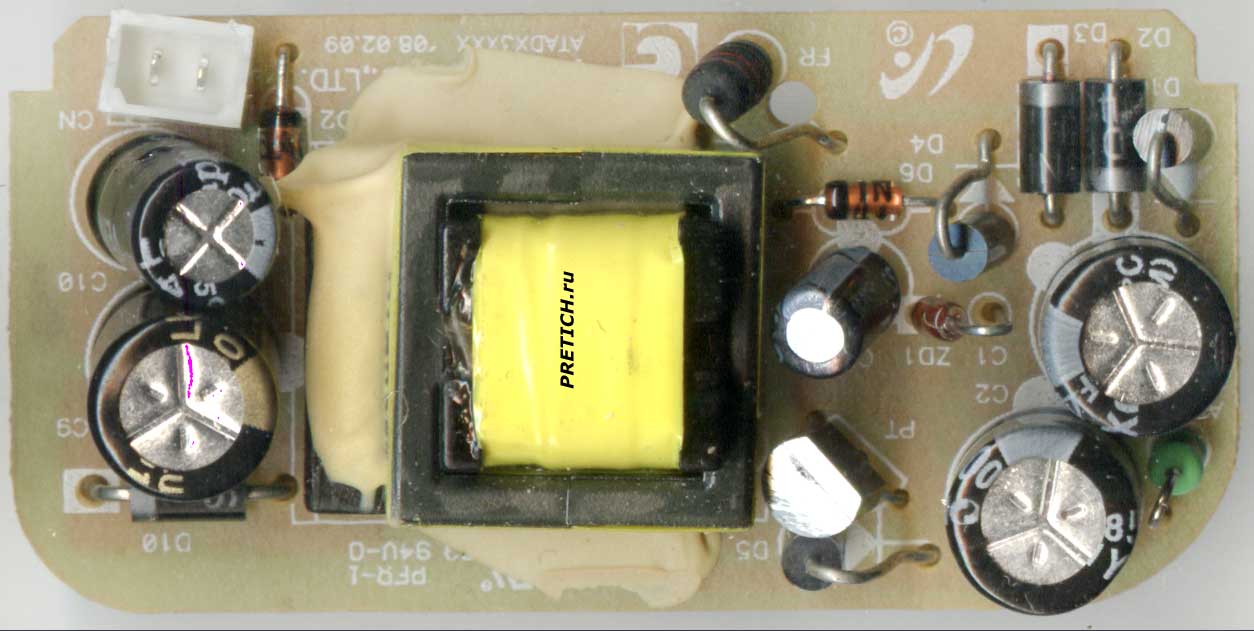

Плата частично залита каким-то весьма прочным клеем... который отодрать сложно. Он закрывает всю маркировку платы, удаляя клей, удаляется и маркировка... На плате два мне неведомых логотипа... Удалось прочесть из маркировки - ATADX3XXX и 08.02.09. По центру платы маленький трансформатор, пять электролитических конденсаторов производства CapXon и G-Luxon. Высоковольтный скоростной силовой транзистор PTM 13002. Элемент, обозначенный на плате буквами FT - это Fuse Resistor, низкоомный резистор, выполняющий роль предохранителя, сгорает при коротком замыкании (еще называется разрывной резистор). Диоды все - IN4007S, кроме D10 который на выходе - это SB160 и D6 - IN4148, он в стеклянном корпусе. Два стабилитрона с маркировкой Z5A6.
![схема адаптера Samsung ATADS30EBE полная разборка схема адаптера Samsung ATADS30EBE полная разборка](/a/4_atads30ebe.jpg)

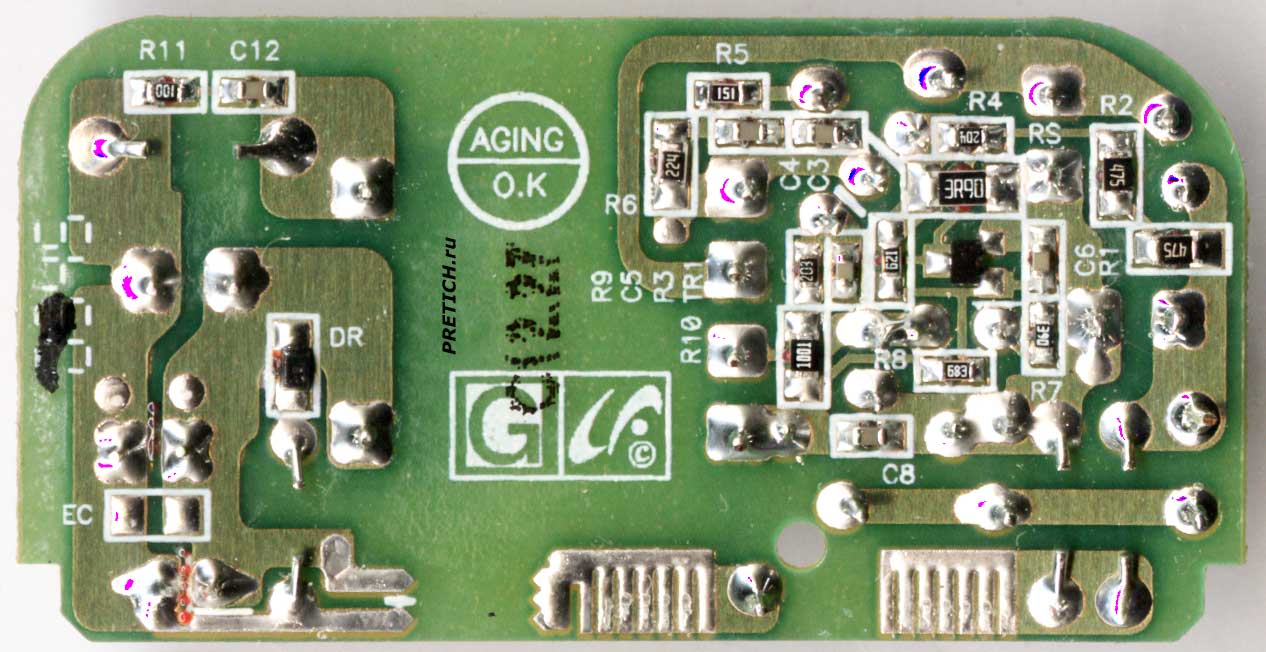

Обратная сторона платы, здесь два тех же неведомых логотипа, дорожки и SMD элементы...
![Samsung ATADS30EBE вилка для телефонов Самсунг, старый тип Samsung ATADS30EBE вилка для телефонов Самсунг, старый тип](/a/3_atads30ebe.jpg)

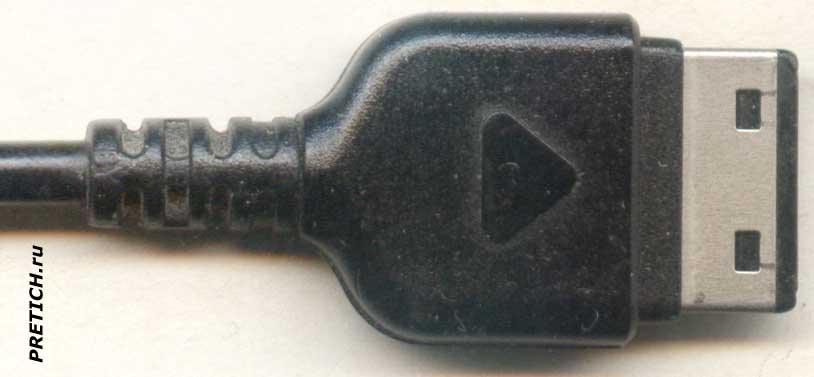

Выходной разъем, который идет на телефон. Плоский, широкий...
![разборка разъема для телефонов Samsung A90930 разборка разъема для телефонов Samsung A90930](/a/5_atads30ebe.jpg)

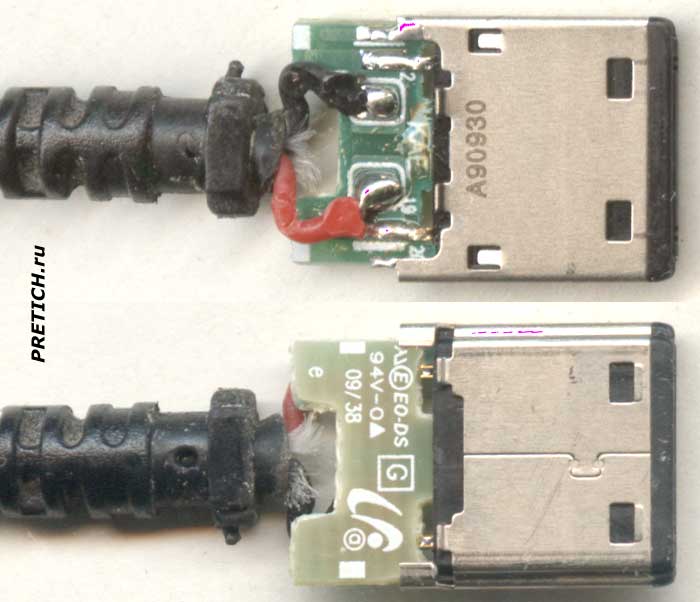

Я решил и его разобрать. Сперва снял корпус из пластмассы... на стальном корпусе маркировка A90930.
![устройство разъема для мобильных телефонов Samsung разборка, схема устройство разъема для мобильных телефонов Samsung разборка, схема](/a/6_atads30ebe.jpg)

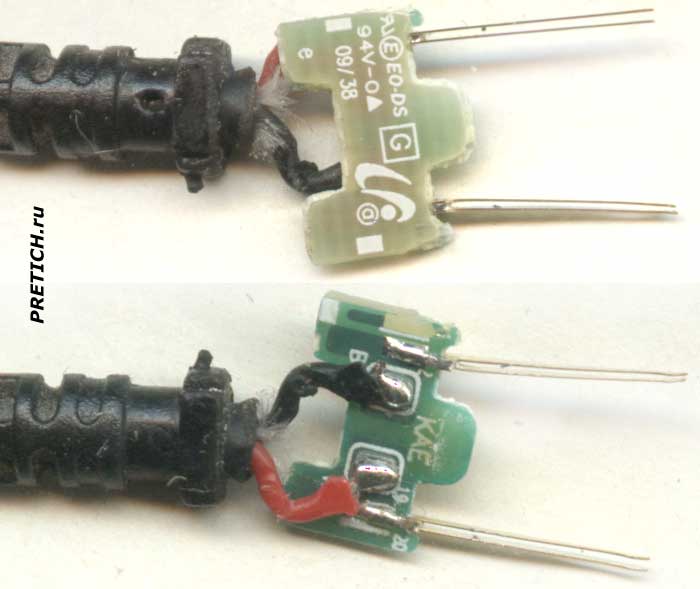

Ну, вот такая маленькая платка, без деталей. На нее идут два провода, и к ней припаяны два контакта с позолоченными "усами"...
На этом обзор и разборка зарядки Samsung ATADS30EBE закончена. Я не знаю – оригинал это или подделка, пока не хватает материала по количеству, для сравнения. Ну а здесь все сделано неплохо, хоть это устройство и устарело, но можно заменить разъем на нужный, и использовать для других нужд, конечно глядя на вольтаж и силу тока.
