Motorola PH252040I1 - блок питания, зарядка

Motorola PH252040I1 - блок питания, зарядка



Компания Motorola как-то незаметно ушла с рынка мобильных телефонов... видимо эра смартфонов оказалась ей не по зубам. Разделение в 2011 году на две независимые компании, и потом поглощение другими китами... В общем, такова типичная судьба любого бизнеса в мире капитала - не сожрешь, так сожрут тебя.



+ Щелкайте по фото, чтобы увеличить!



Непонятная зарядка неизвестно от чего



Motorola PH252040I1 обзор и разборка адаптера питания



Давно уже валяется этот блок питания или зарядное устройство. Как видим - это устройство под какие-то индийские розетки, тип D... или еще какой, их столько наворотили! К сожалению, выходной кабель обрезан... и какой там был разъем, мне осталось неизвестно.



Motorola PH252040I1 AC Adapter этикетка зарядного устройства

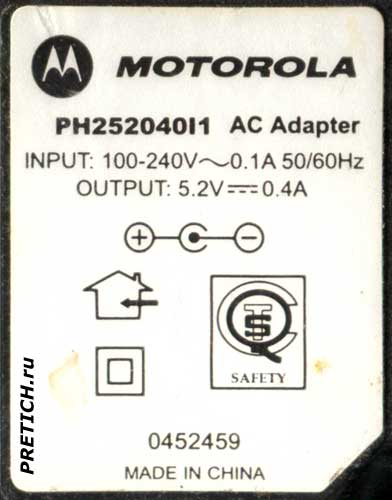

Этикетка, на ней логотип Motorola, название модели PH252040I1, название устройства - AC Adapter. Входные напряжения: переменный ток 100-240V. На выходе: постоянный ток 5.2V 0.4A - тут же приведена схема разводки выходного разъема - внутри минус, снаружи плюс. Можно примерно понять, что это был за разъем. Значки сертификации и спецификации. Серийный номер (наверное) и - Сделано в Китае.



Разборка блока питания Motorola



Корпус сделан из очень прочной пластмассы, и он не предназначен для разборки... корпус склеен. Как разобрать его с минимальными потерями? В общем-то, достаточно просто: ножовкой по металлу делаем в стыке где-нибудь на углу надрез. Затем туда вставляем отвертку и поворачиваем ее - по сути, ломаем корпус. Он ломается по склеенному месту. В общем-то, все нормально.



Motorola PH252040I1 разборка блока питания или зарядки



Внутри мы видим вот такую плату электроники. Извлекаем ее и все внимательно рассматриваем с двух сторон.



плата электроники блока питания Motorola PH252040I1 ремонт

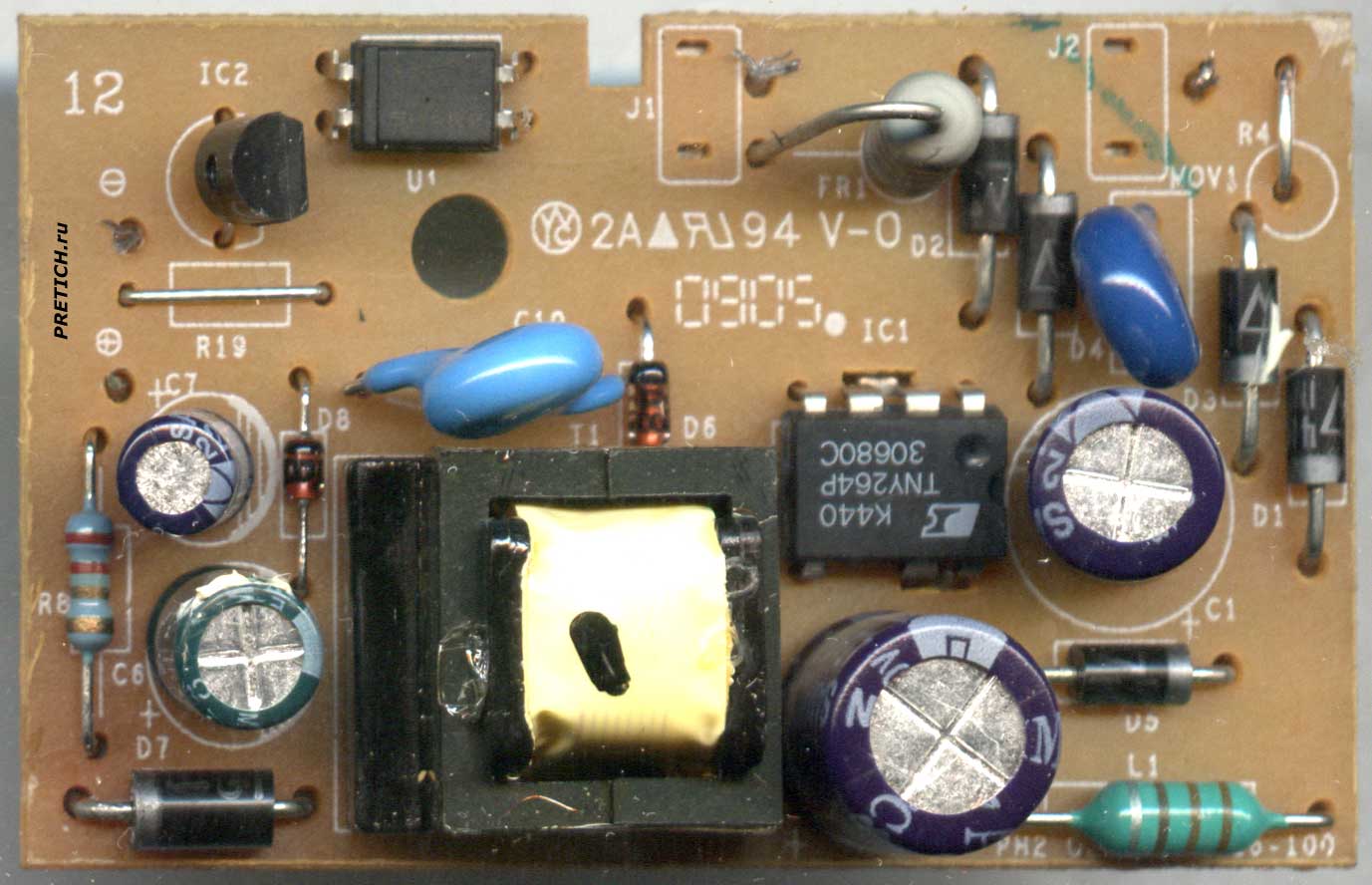

Плата - односторонний текстолит, на ней маркировка: PLEXTRONICS. Маленький трансформатор, микросхема ШИМ-контроллер TNY264P. Оптопара PC817. Микросхема похожая на транзистор SL431...



Motorola PH252040I1 схема блока питания, адаптера или зарядки



Обратная сторона платы. Здесь небольшое количество SMD элементов - резисторы и конденсаторы...



Зарядное устройство или блок питания Motorola PH252040I1 описание



На этом обзор и разборка адаптера питания Motorola PH252040I1 закончена. Как итог... как бы и сказать об этом устройстве особо нечего - сделано неплохо. Вот и все.





Михаил Дмитриенко, специально для PRETICH.ru
2021 год



Motorola PH252040I1 - power supply, charger



Motorola somehow imperceptibly left the mobile phone market... apparently the era of smartphones turned out to be too tough for it. Splitting in 2011 into two independent companies, and then being absorbed by other whales... In general, this is the typical fate of any business in the world of capital - if you can't eat it, it will devour you.

Incomprehensible charging is unknown from what

This power supply or charger has been lying around for a long time. As you can see, this is a device for some kind of Indian sockets, type D ... or whatever, there are so many of them! Unfortunately, the output cable is cut ... and I don't know what kind of connector it was.

The label has the Motorola logo on it, the model name is PH252040I1, the device name is AC Adapter. Input voltages: AC 100-240V. Output: DC 5.2V 0.4A - here is the wiring diagram of the output connector - inside minus, outside plus. You can roughly understand what kind of connector it was. Certification and specification badges. Serial number (probably) and - Made in China.

Motorola Power Supply Disassembly

The case is made of very strong plastic and is not intended to be disassembled ... the case is glued together. How to disassemble it with minimal loss? In general, it is quite simple: with a hacksaw for metal we make an incision in the joint somewhere at the corner. Then we insert a screwdriver there and turn it - in fact, we break the case. It breaks at the glued place. In general, everything is fine.

Inside we see just such an electronics board. We extract it and carefully examine everything from two sides.

The board is a one-sided textolite with the marking: PLEXTRONICS. Small transformer, TNY264P PWM controller microcircuit. Optocoupler PC817. Microcircuit similar to the transistor SL431 ...

The reverse side of the board. There is a small number of SMD elements - resistors and capacitors ...

This concludes the review and disassembly of the Motorola PH252040I1 power adapter. As a result ... there is nothing special to say about this device - it's done well. That's all.





Mikhail Dmitrienko, specially for PRETICH.ru
2021
