Sony NEC AD-7170S обзор и разборка DVD/CD-RW привода
Достаточно старенький оптический привод Sony NEC AD-7170S, который может читать и записывать CD-диски, а вот DVD только читать... сделан он в 2007 году, проработал примерно 3 года. На момент разборки он уже плохо читал диски и с записью были одни проблемы... Фотографии сделаны в апреле 2011 года, самого привода у меня давно нет, поэтому некоторые моменты могут остаться в тумане.
+ Щелкайте по фото, чтобы увеличить!
Вид снаружи
![Sony NEC AD-7170S обзор и разборка оптического привода для ПК Sony NEC AD-7170S обзор и разборка оптического привода для ПК](/st/q/1_ad-717os_cd-dvd.jpg)

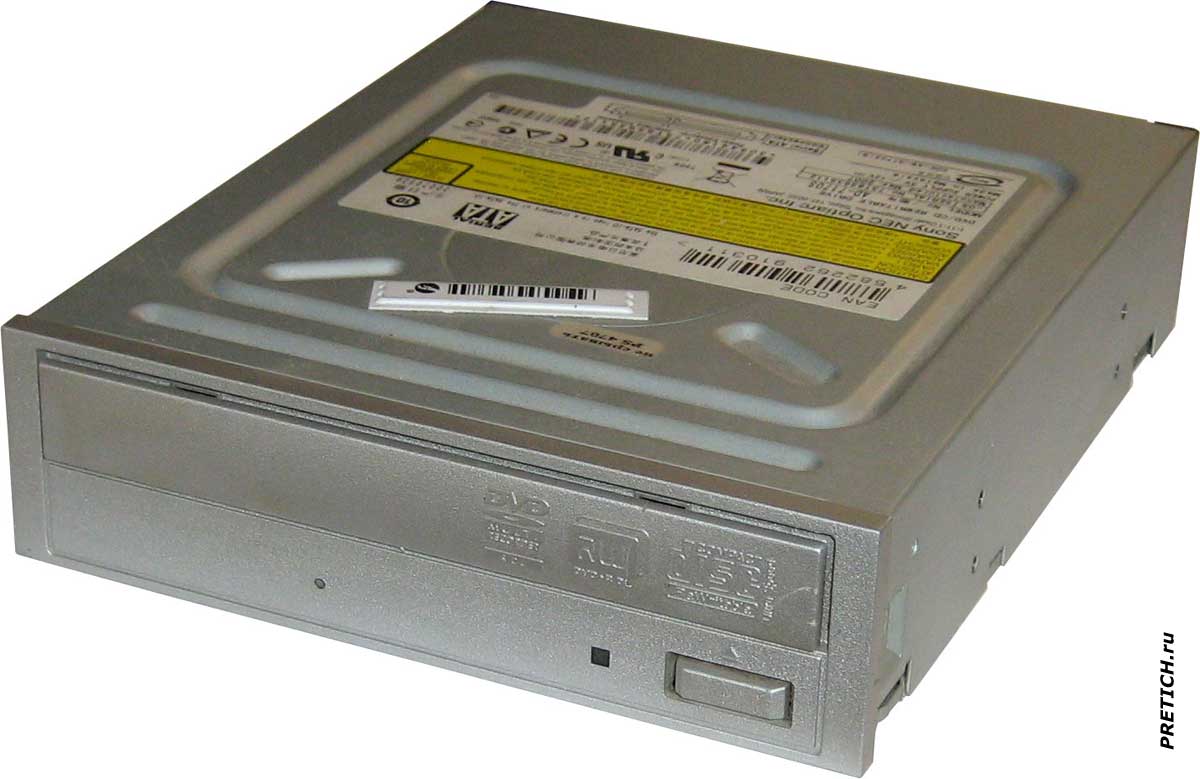

Внешне Sony NEC AD-7170S ничем не примечательный. Стандартные размеры. Передняя пластмассовая панель серебристая...

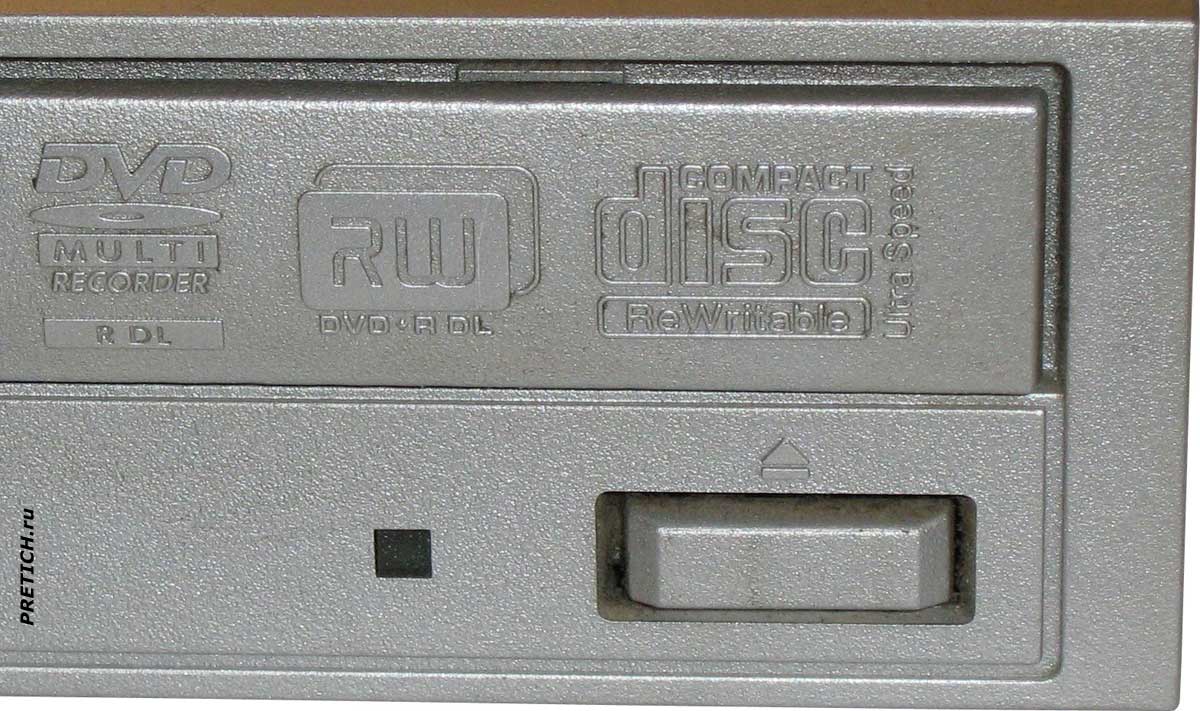

![Sony NEC AD-7170S описание CD DVD привода, обзор Sony NEC AD-7170S описание CD DVD привода, обзор](/st/q/5_ad-717os_cd-dvd.jpg)
Не ней вот такие надписи и элементы управления... кнопка открытия и закрытия, светодиодный индикатор активности... Еще влево есть отверстие для экстренного извлечения диска - тыкаем туда, например скрепкой и лоток выдвигается.

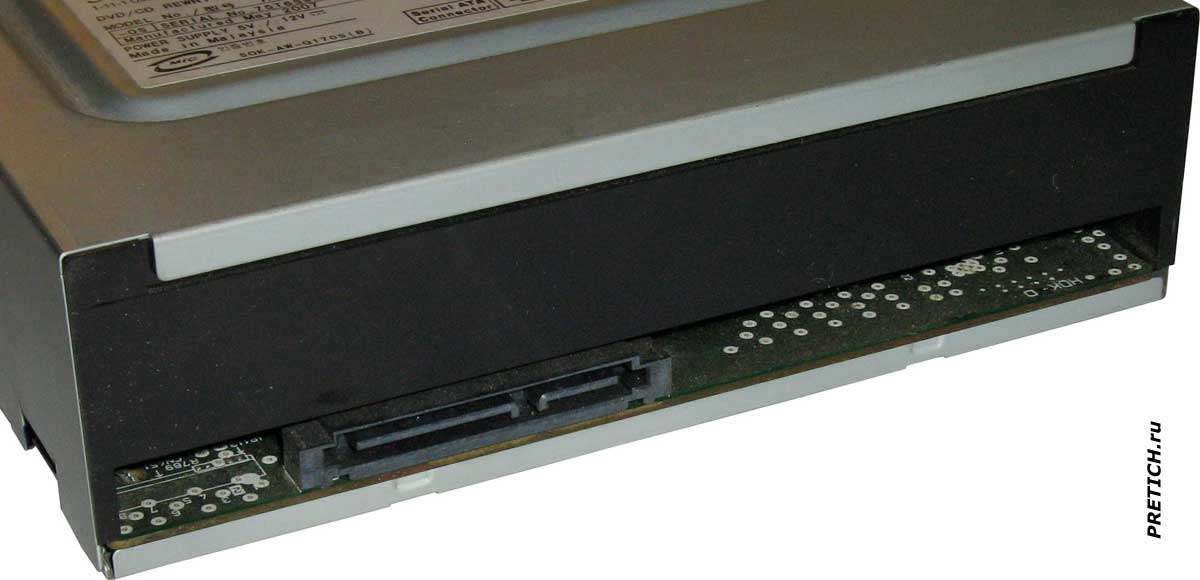

![Sony NEC AD-7170S описание, SATA разъемы привода Sony NEC AD-7170S описание, SATA разъемы привода](/st/q/3_ad-717os_cd-dvd.jpg)
Задняя сторона - здесь большая щель... и два стандартных SATA разъема для питания и передачи данных. Вот эта щель мне категорически не нравится! Явно - это рудимент времен IDE приводов... Но производитель должен ведь понимать, что это - пылесос! Видимо именно из-за этого привод так недолго проработал...
![Sony NEC AD-7170S обзор DVD CD-RW комбо привода Sony NEC AD-7170S обзор DVD CD-RW комбо привода](/st/q/4_ad-717os_cd-dvd.jpg)

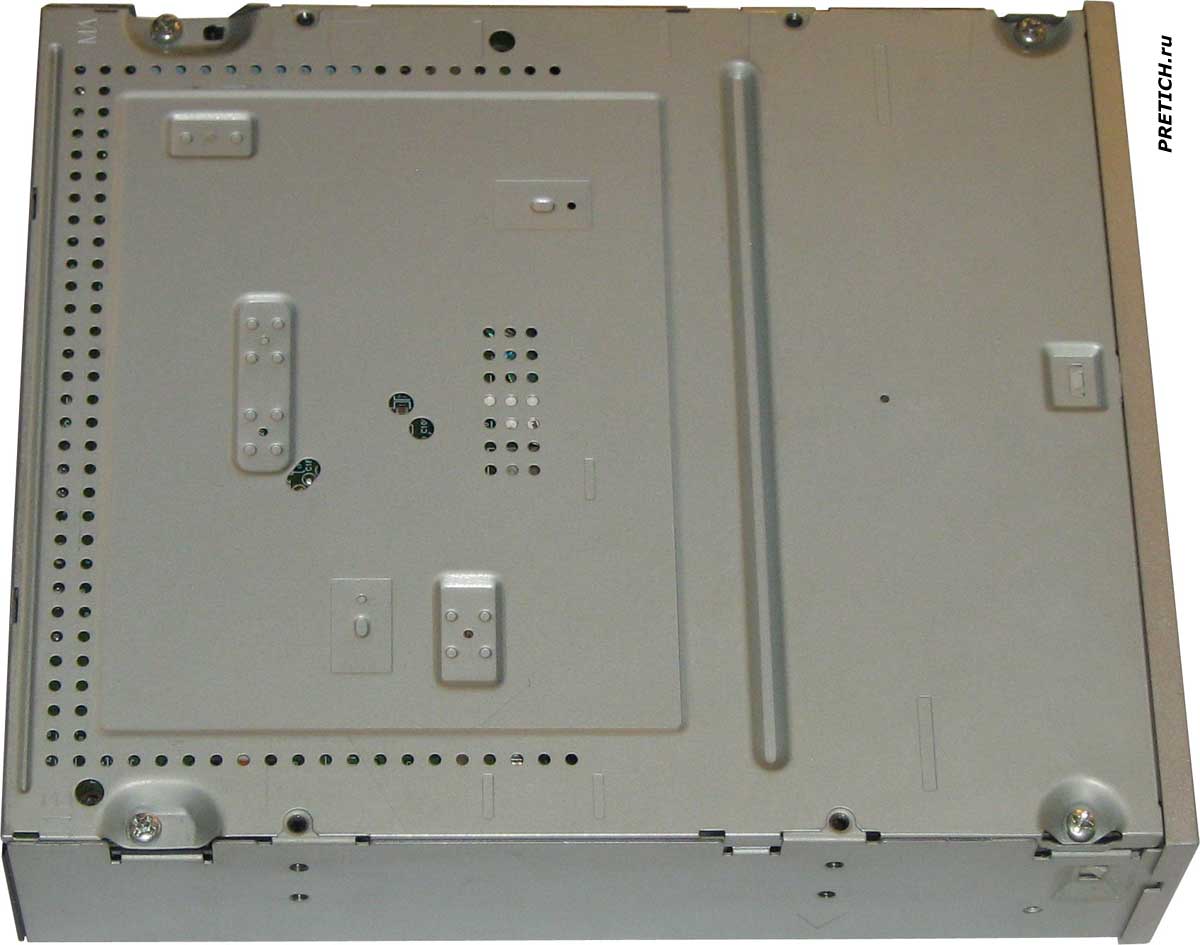

На нижней части корпуса опять дырки... вентиляция! Я бы не сказал, что этот привод так остро нуждается в охлаждении! Но вот в лишней пыли внутри он точно не нуждается!
![Sony NEC AD-7170S этикетка оптического пришущего привода Sony NEC AD-7170S этикетка оптического пришущего привода](/st/q/2_ad-717os_cd-dvd.jpg)
На верхней части корпуса этикетка устройства. На ней всякая информация - полезная и бесполезная. Дата изготовления 2007 05 29... Производитель Sony NEC Optiarc Inc. Название модели AD-7170S. Требования по питанию... Сделано в Малайзии.
Разбираем оптический привод
Без долгих колебаний приступаем к разборке - она, в общем-то, стандартная и ничем не примечательная... четыре винта и П-образная крышка снята, а с нею и нижняя стальная пластина свободна...
![Sony NEC AD-7170S разборка DVD-R CD-RW привода Sony NEC AD-7170S разборка DVD-R CD-RW привода](/st/q/8_ad-717os_cd-dvd.jpg)

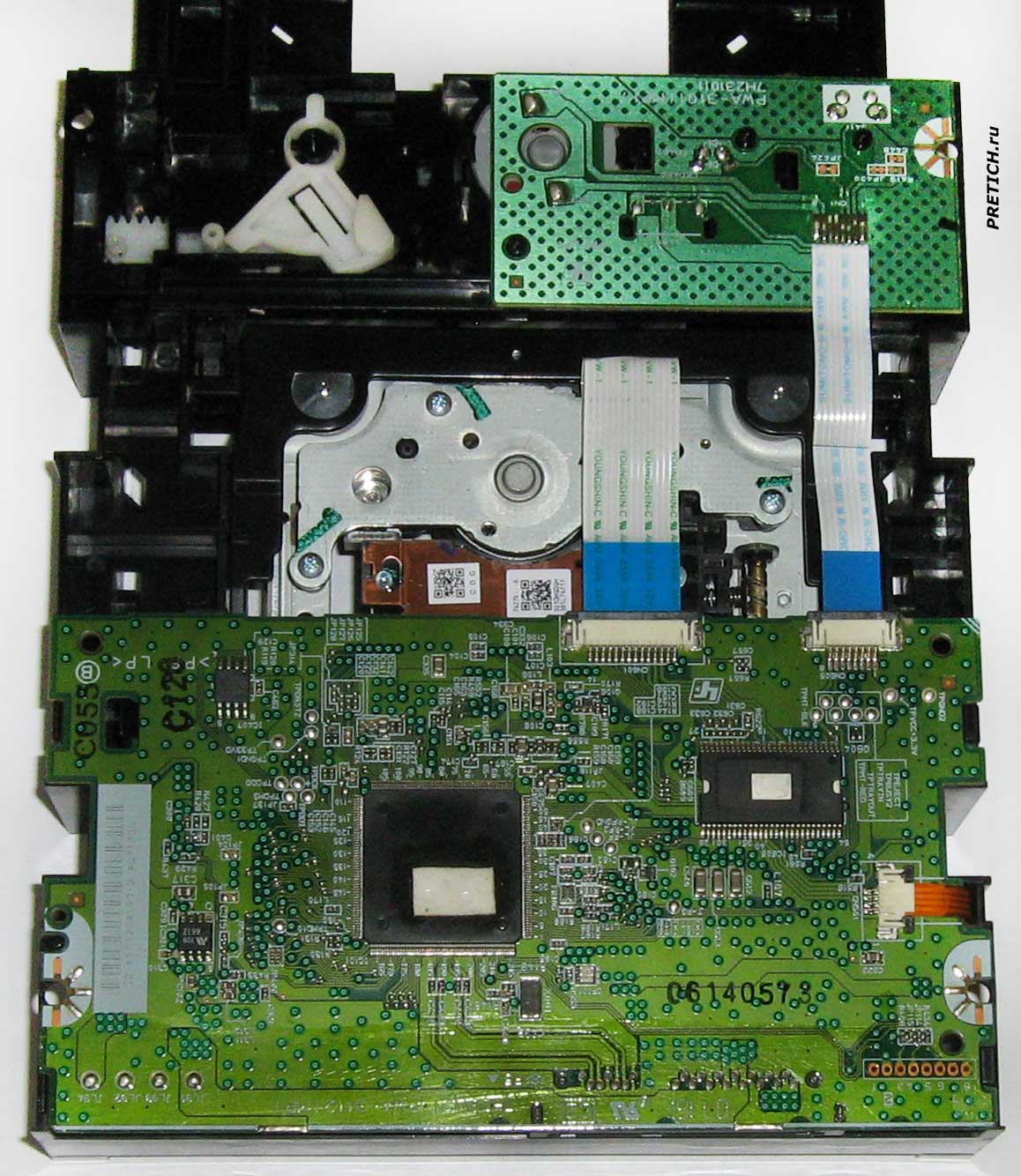

Внутри стандартная картина: основная плата электроники, еще маленькая плата передней панели и двигатель, перемещающий трей с диском, блок лазерной головки, со всеми необходимыми элементами... Все это смонтировано на пластмассовом каркасе - шасси.
![7H231121 PWA-3112 (MP) системная плата Sony NEC AD-7170S 7H231121 PWA-3112 (MP) системная плата Sony NEC AD-7170S](/st/q/14_ad-717os_cd-dvd.jpg)

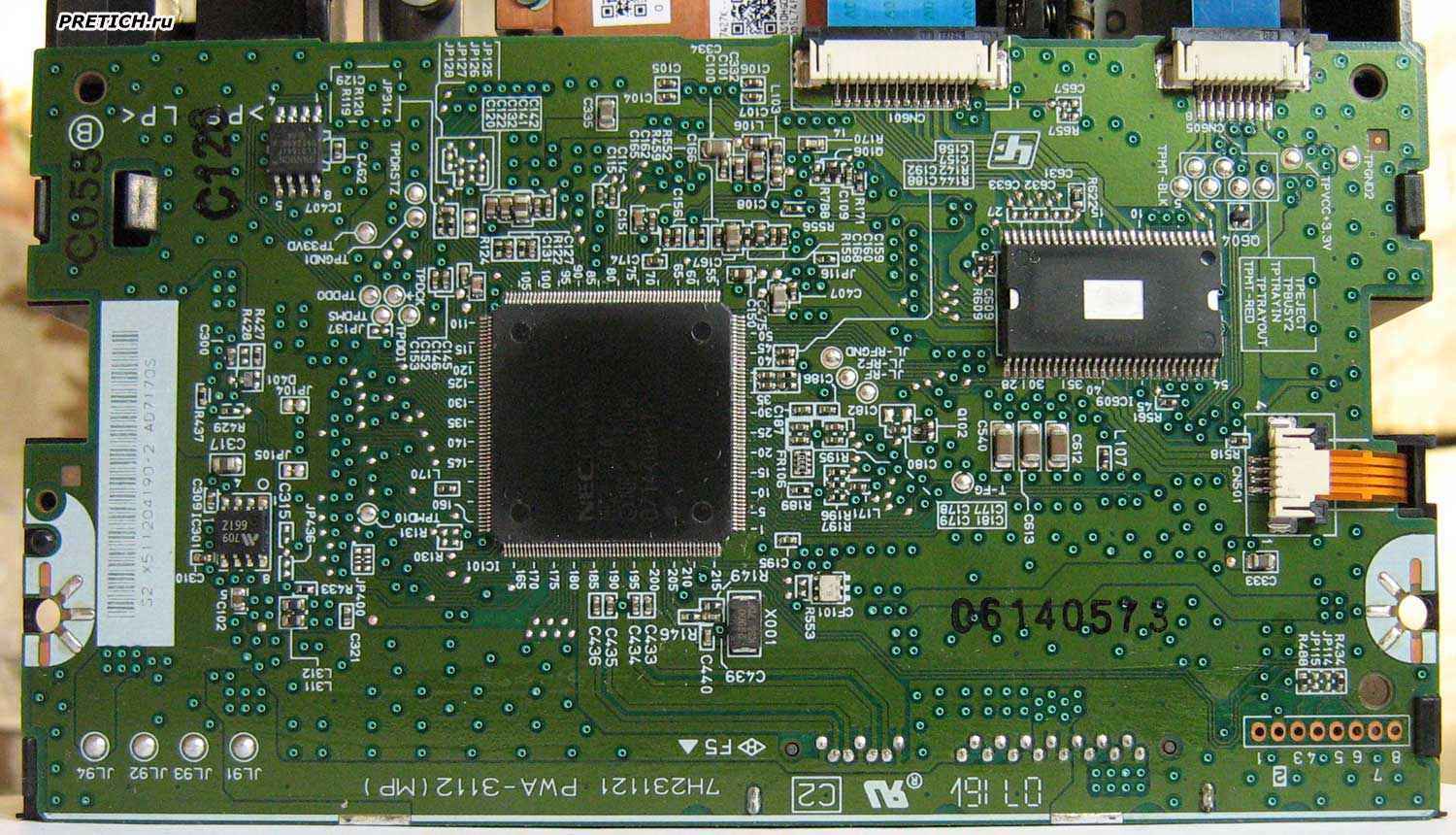

Основная плата электроника, на ней маркировка: 7H231121 PWA-3112(MP). Еще есть бумажная наклейка со штрих-кодом и надписью S2 X511201190-2 AD7170S.
![NEC MC-10042 контроллер привода Sony NEC AD-7170S NEC MC-10042 контроллер привода Sony NEC AD-7170S](/st/q/12_ad-717os_cd-dvd.jpg)

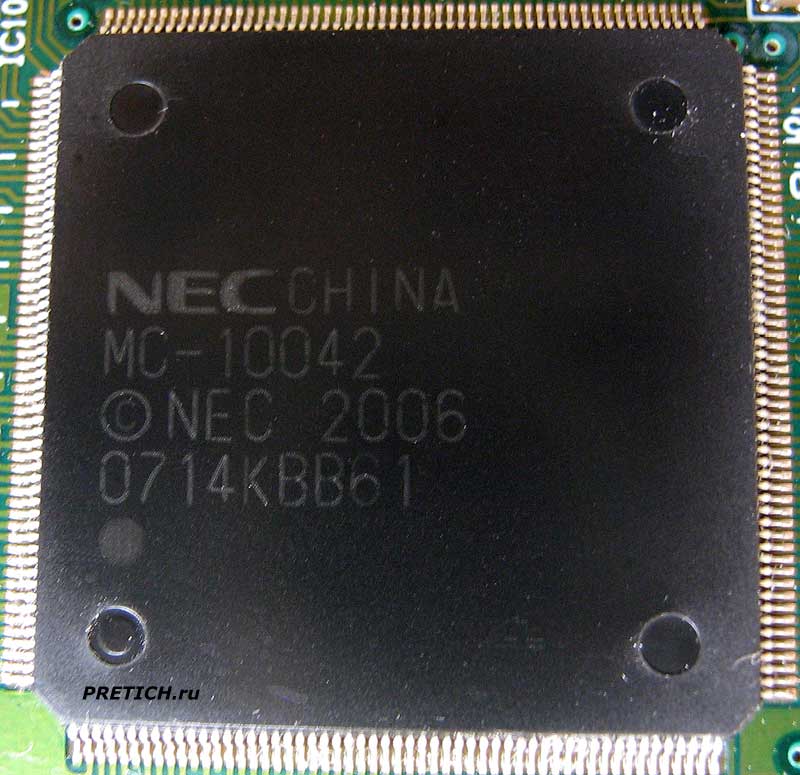

Системная плата, как и весь привод, основаны на микроконтроллере NEC MC-10042, или это процессор...
![SIPWM BD7957FS драйвер двигателя в Sony NEC AD-7170S SIPWM BD7957FS драйвер двигателя в Sony NEC AD-7170S](/st/q/11_ad-717os_cd-dvd.jpg)

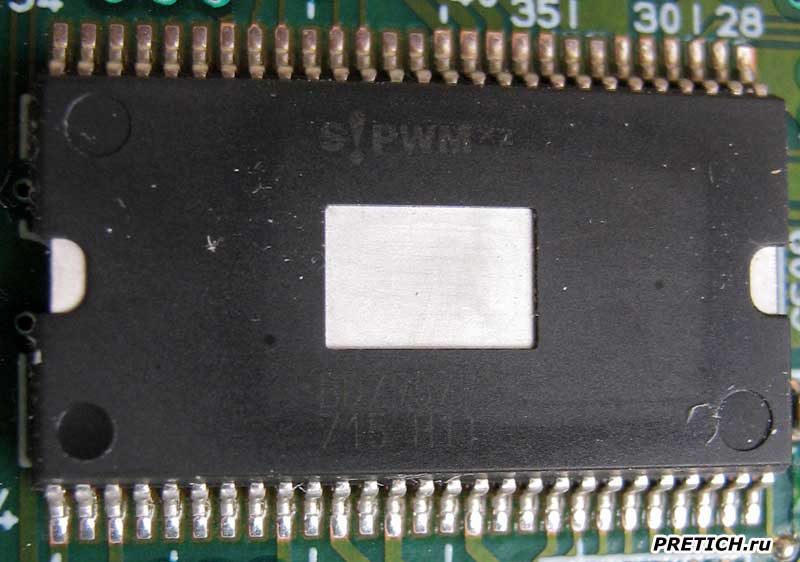

Рядом чип SIPWM BD7957FS - это драйвер двигателей... эта микросхема и микроконтроллер, через прокладки прижимаются к стальному корпусу привода, который служит для них радиатором охлаждения.
![микросхема SPANSION FL016AIF или FL016A1F флэш-память микросхема SPANSION FL016AIF или FL016A1F флэш-память](/st/q/9_ad-717os_cd-dvd.jpg)

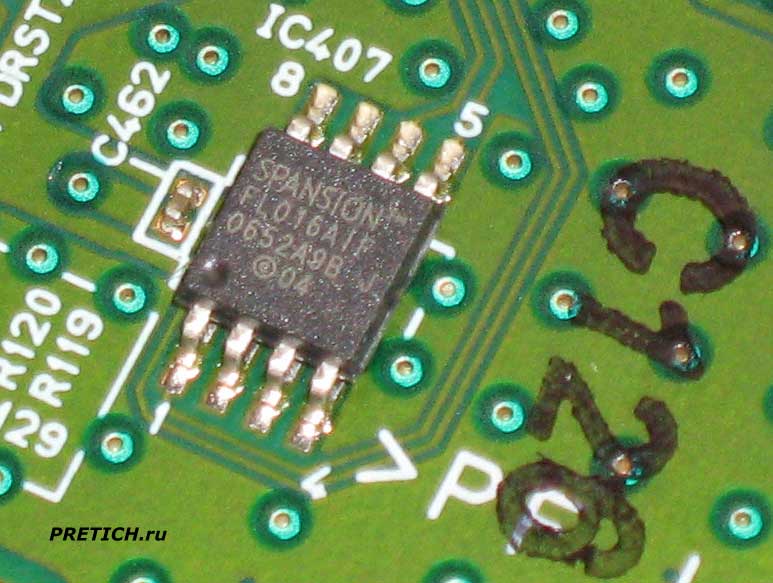

Еще микросхема на этой стороне платы: SPANSION FL016AIF или FL016A1F флэш-память...
![709 661Z микросхема ШИМ-контроллер Sony NEC AD-7170S 709 661Z микросхема ШИМ-контроллер Sony NEC AD-7170S](/st/q/13_ad-717os_cd-dvd.jpg)

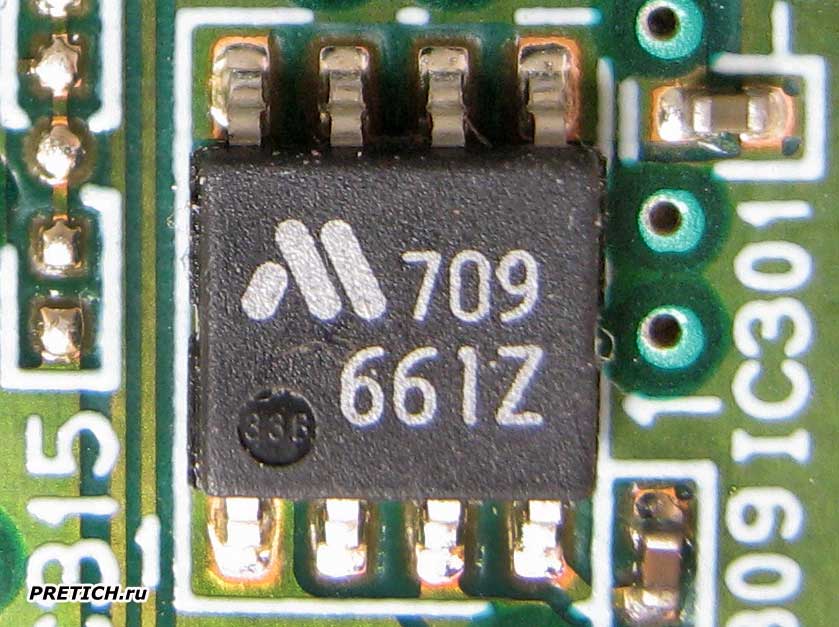

И еще одна микросхема... 709 661Z и это похоже ШИМ-контроллер...
![Sony NEC AD-7170S схема DVD CD-RW привода, плата электроники Sony NEC AD-7170S схема DVD CD-RW привода, плата электроники](/st/q/18_ad-717os_cd-dvd.jpg)

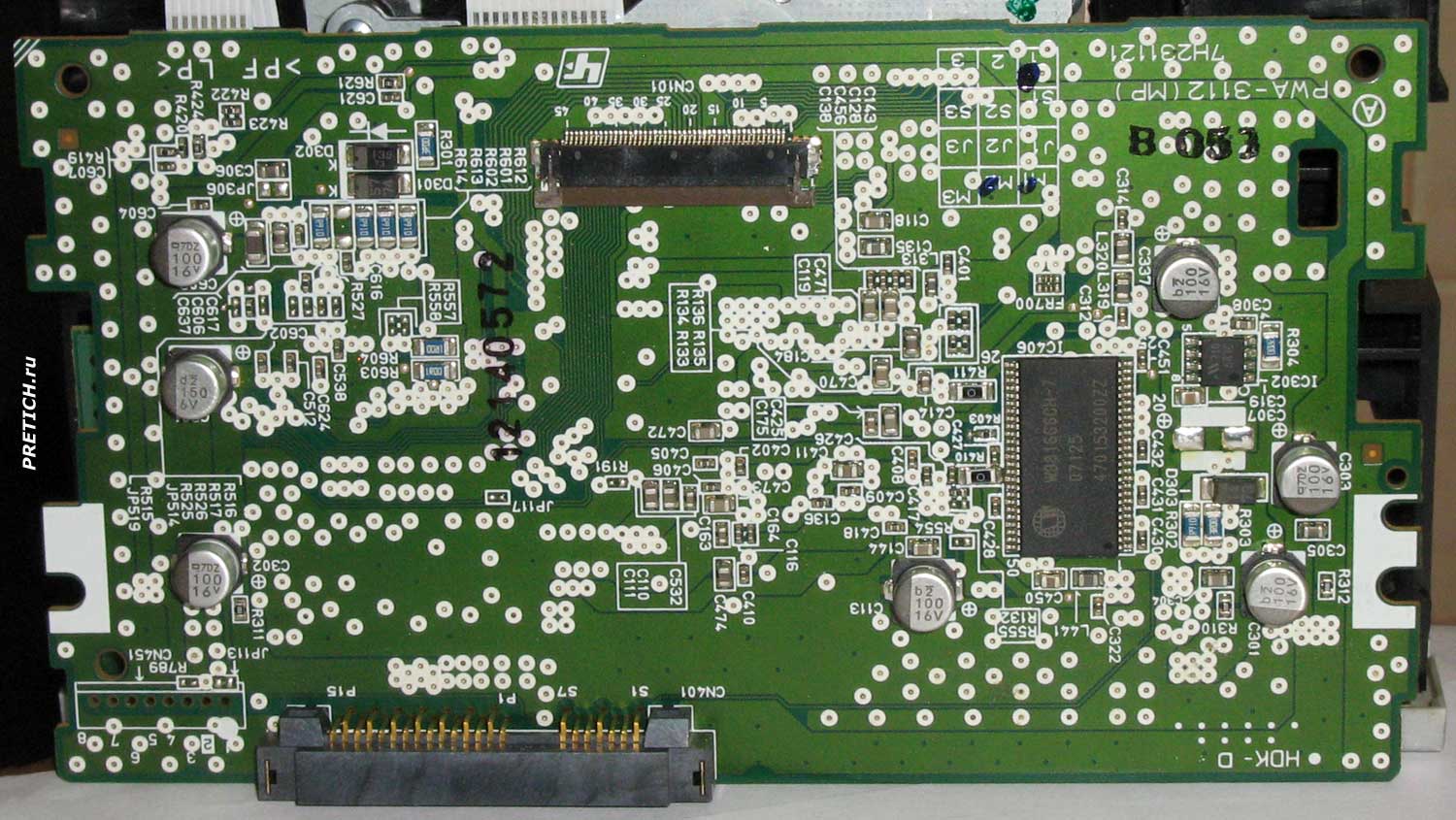

Обратная сторона платы. Здесь распаян SATA разъем и твердотельные конденсаторы. Маркировка та же самая...
![чип W9816G6CH-7 память и микросхема 710 687C в DVD CD чип W9816G6CH-7 память и микросхема 710 687C в DVD CD](/st/q/17_ad-717os_cd-dvd.jpg)

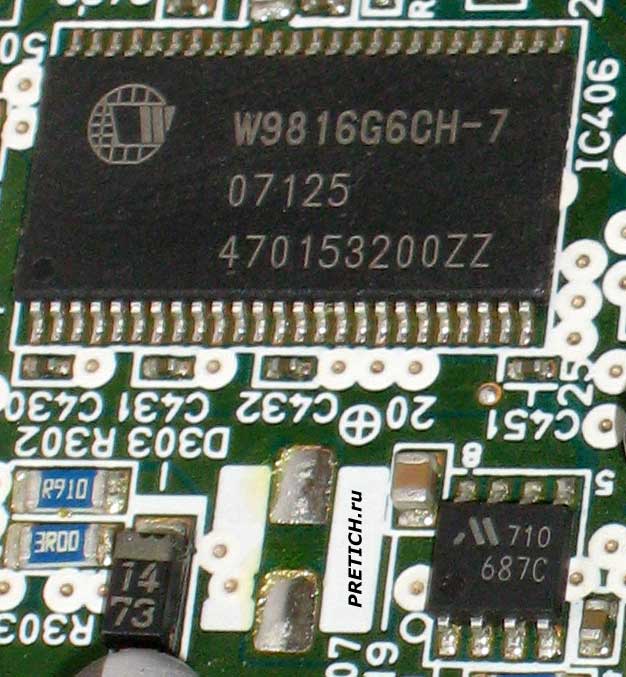

Две микросхемы - одна чип оперативной памяти W9816G6CH-7 с логотипом Winbond. И еще неведомый восьминогий чип 710 687C...
![DPC-B PWA-3101(MP1) 7H231011 плата электроники в Sony NEC AD-7170S DPC-B PWA-3101(MP1) 7H231011 плата электроники в Sony NEC AD-7170S](/st/q/16_ad-717os_cd-dvd.jpg)

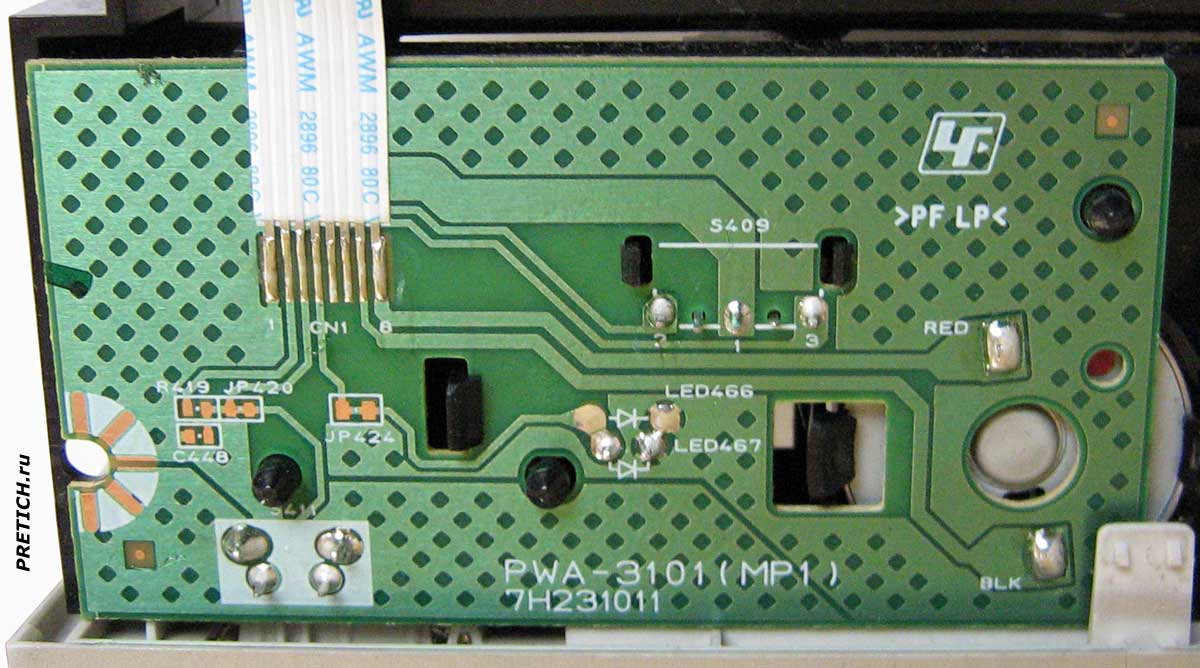

Плата передней панели. Маркировка DPC-B PWA-3101(MP1) 7H231011... Здесь концевой выключатель, кнопка открытия или закрытия лотка, светодиодный индикатор...
![Mitsumi M25E-4L R-14 1870 2247G2E двигатель в оптическом приводе Mitsumi M25E-4L R-14 1870 2247G2E двигатель в оптическом приводе](/st/q/15_ad-717os_cd-dvd.jpg)

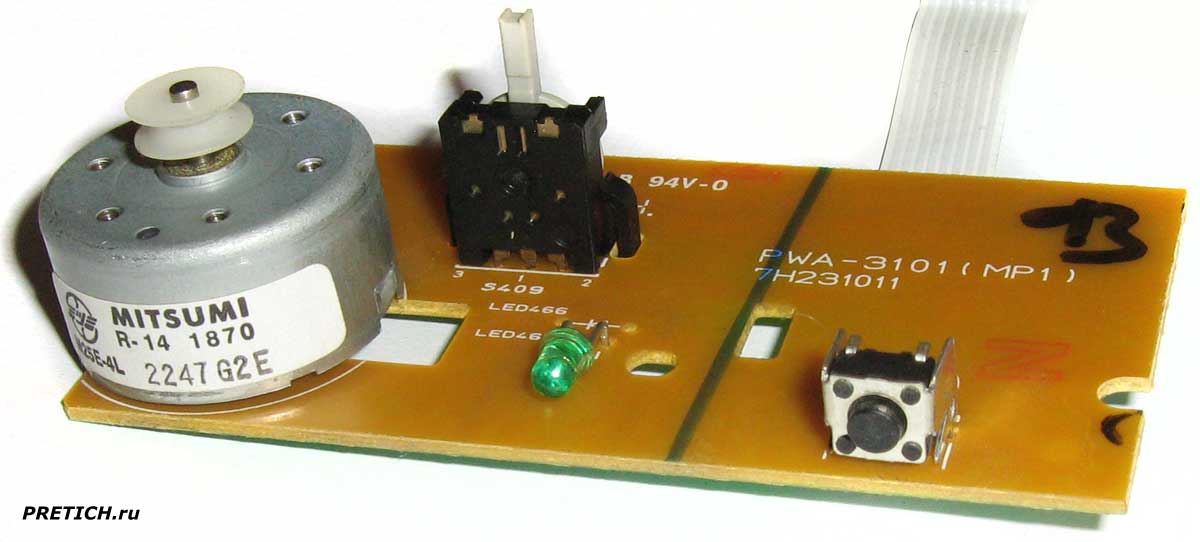

Электродвигатель здесь имеет этикетку Mitsumi M25E-4L R-14 1870 2247G2E. На оси ротора пластмассовый шкив, с его помощью двигатель перемещает лоток.
![Sony NEC AD-7170S платы электроники, разборка Sony NEC AD-7170S платы электроники, разборка](/st/q/10_ad-717os_cd-dvd.jpg)

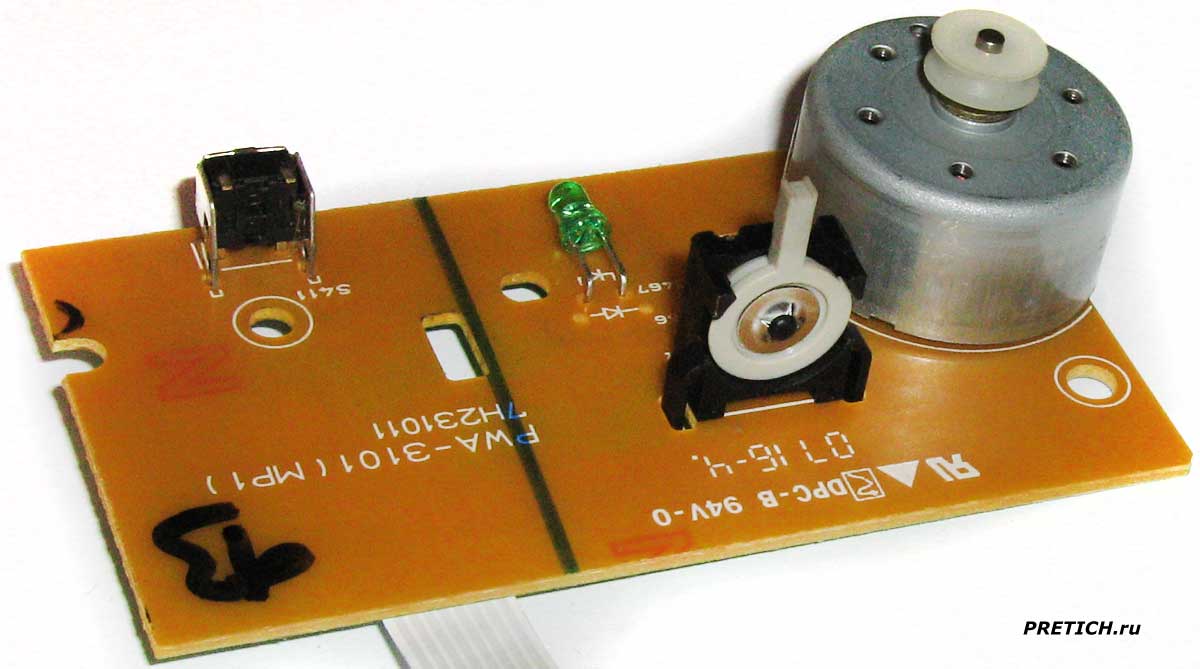

Это обратная сторона платы... Гибкий шлейф идет на основную плату.
![MB 95 5 017 шасси лазера в приводе Sony NEC AD-7170S MB 95 5 017 шасси лазера в приводе Sony NEC AD-7170S](/st/q/6_ad-717os_cd-dvd.jpg)

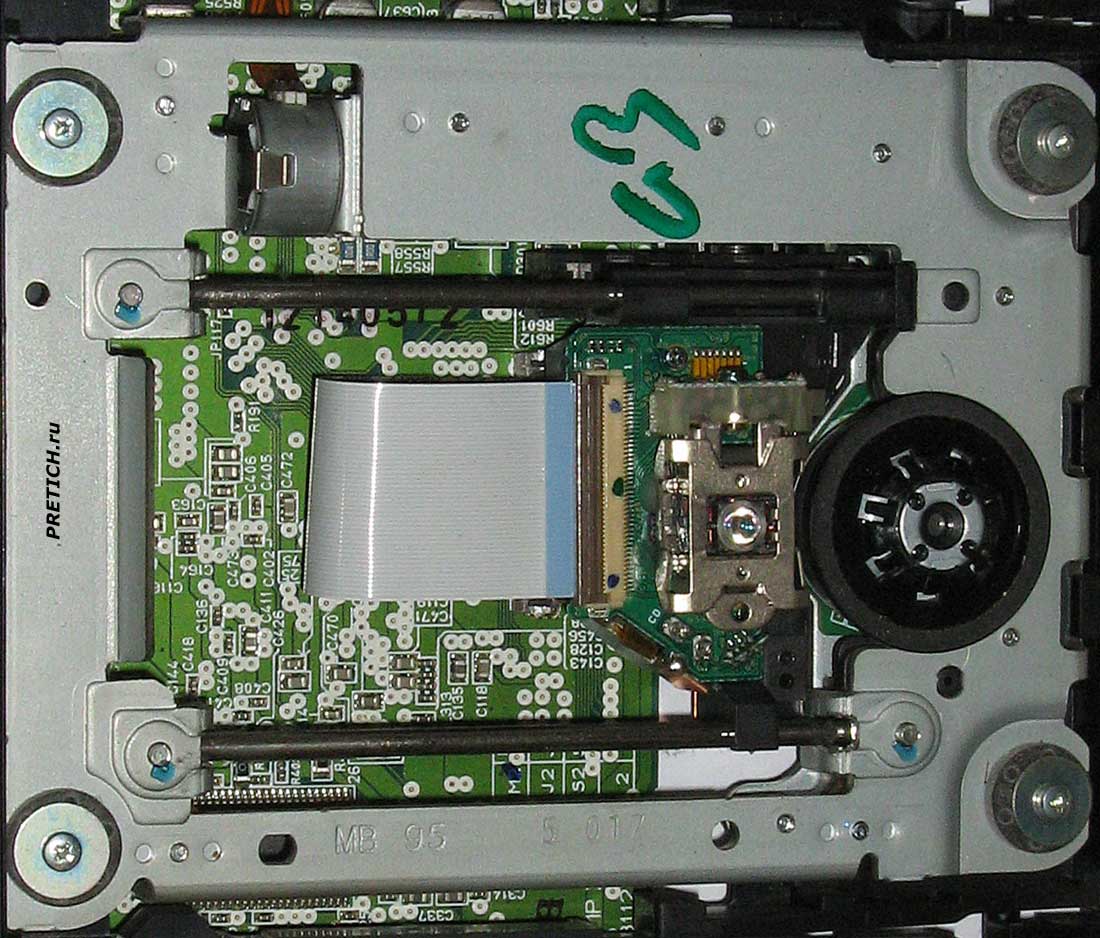

Теперь остался блок лазерной головки. Все это смонтировано на стальном шасси, на нем выбито MB 95 5 017.

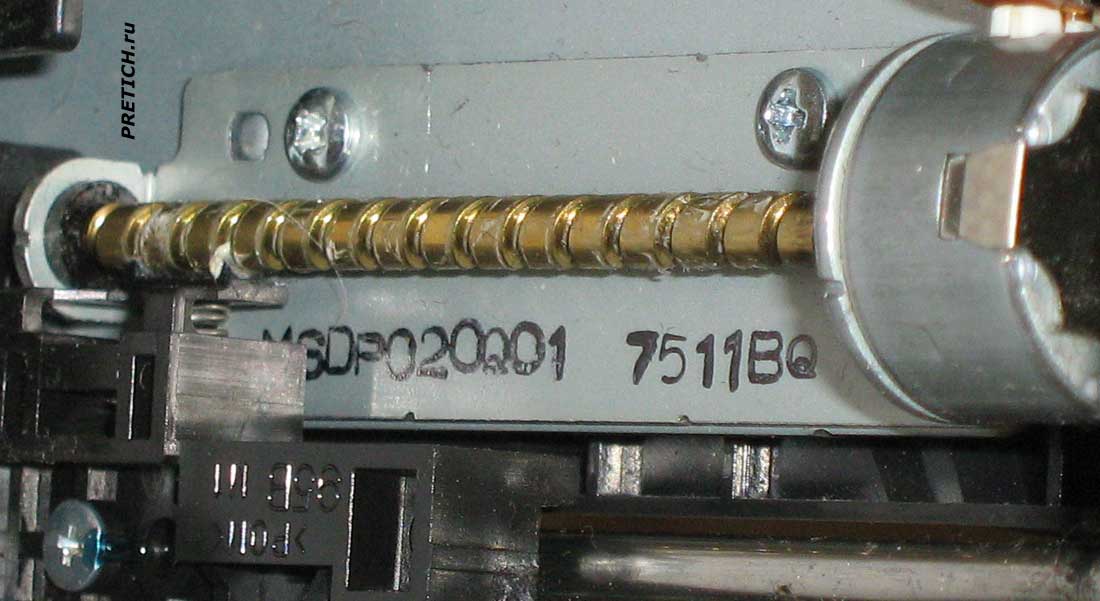

![MSDP020Q01 7511BQ шаговый двигатель привода Sony NEC AD-7170S MSDP020Q01 7511BQ шаговый двигатель привода Sony NEC AD-7170S](/st/q/20_ad-717os_cd-dvd.jpg)
На шаговом двигателе, который двигает саму головку маркировка MSDP020Q01 7511BQ.
![Sony NEC AD-7170S лазерная головка оптического привода Sony NEC AD-7170S лазерная головка оптического привода](/st/q/7_ad-717os_cd-dvd.jpg)

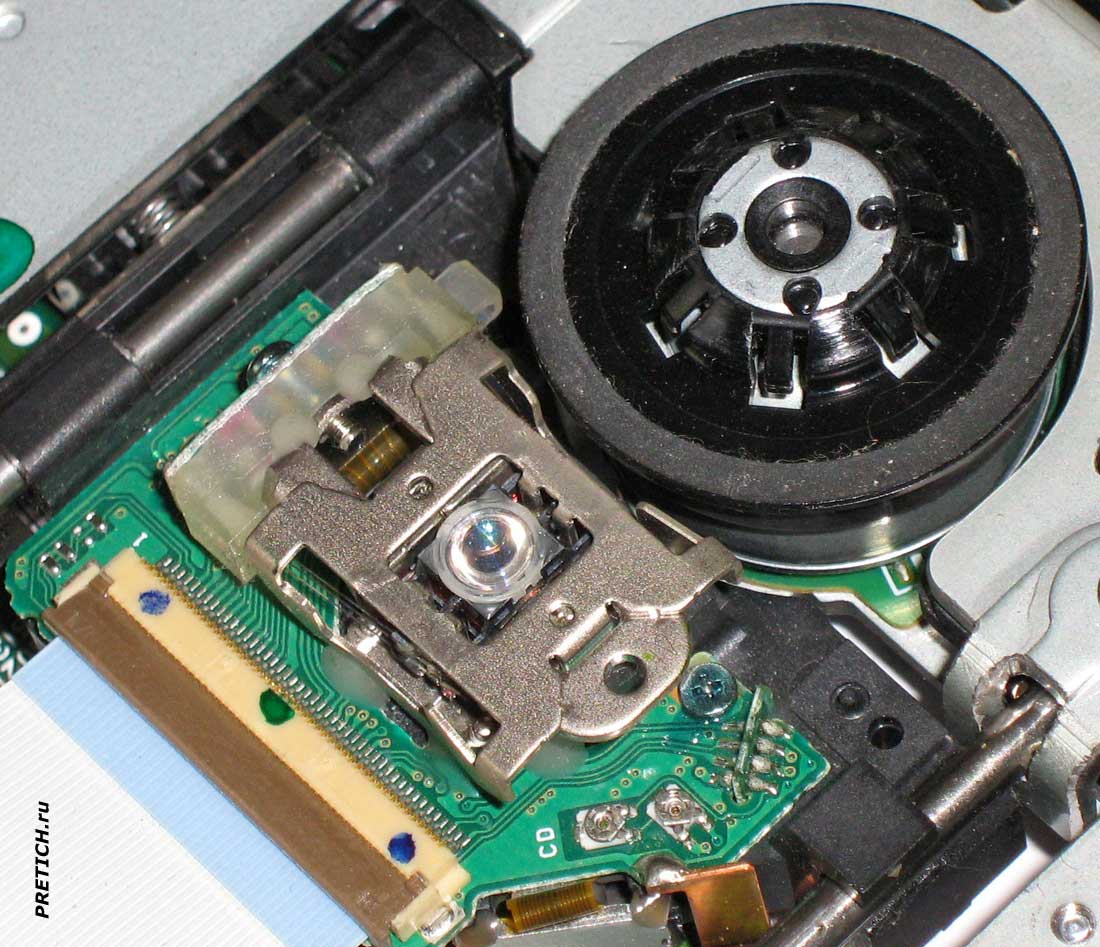

Лазерная головка - на фотографии она уже очищена...
![Sony NEC AD-7170S лазерная DVD CD-RW головка Sony NEC AD-7170S лазерная DVD CD-RW головка](/st/q/19_ad-717os_cd-dvd.jpg)

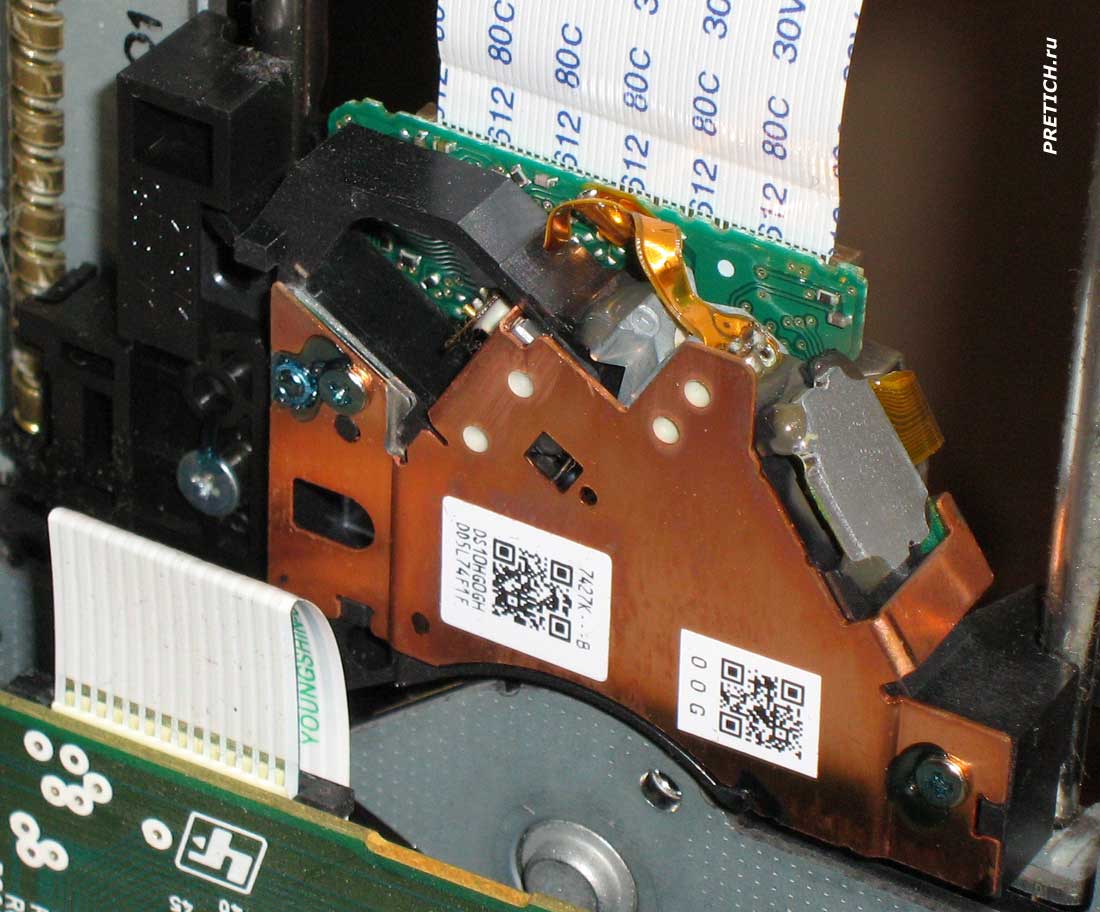

На нижней стороне медная накладная пластина...
В общем-то, на этом разборка закончена. Все сделано неплохо, на уровне тех времен. Уровень экономии примерно 15-20%, проще говоря, разведенные и не распаянные места.
Многие приводы тех времен работают, что называется - как танки. Но этот, к сожалению, оказался ущербным. Как и сказал, причина - засорение... мусор и пыль беспрепятственно проникали вовнутрь.
На этом все.
- Другая моя статья об этом же оптическом приводе, качественные фото и схемы!
Михаил Дмитриенко Специально для PRETICH.ru февраль 2021 г. |
