Dreambox DM 800 HD PVR спутниковый ресивер - обзор и разборка
Вот такой спутниковый ресивер, можно сказать завалялся... Некогда популярный и ходовой, а теперь 10-11 лет спустя даже неизвестно - годен он на что-нибудь вообще?
+ Щелкайте по фото, чтобы увеличить!
Внешний обзор и комплектация
![Dreambox DM 800 HD PVR полное описание с разборкой Dreambox DM 800 HD PVR полное описание с разборкой](/st/q/3_dreambox_800_hd_pvr.jpg)
Черная матовая картонная коробка, с этакой претензией на стильность... стиль, который так любит компания ASUS...
![Dreambox DM 800 HD PVR все данные на спутниковый ресивер Dreambox DM 800 HD PVR все данные на спутниковый ресивер](/st/q/4_dreambox_800_hd_pvr.jpg)
На боку коробки краткие характеристики:
- 300 MHz MIPS Processor - Linux Operating System - Tuner Module, Plug&Play - OLED
Логотип DREAM, название модели DM800 HD, устройство - Multimedia TV, серийный номер, и MAC-адрес...
В коробке вот такой комплект:
![DVE DSA-36W-12 блок питания для ресивера Дримбокс, обзор DVE DSA-36W-12 блок питания для ресивера Дримбокс, обзор](/st/q/2_dreambox_800_hd_pvr.jpg)
- внешний блок питания DVE DSA-36W-12, на выходе он дает постоянный ток 12 вольт 3 ампера. Распиновка разъема указана тут же - Плюс по центру, минус снаружи. Блок питания похож на такие, какие используют в ноутбуках, хороший БП. Провода очень длинные - здесь все ОК.
![кабель переходник DVI-HDMI для Dreambox DM 800 HD PVR кабель переходник DVI-HDMI для Dreambox DM 800 HD PVR](/st/q/9_dreambox_800_hd_pvr.jpg)

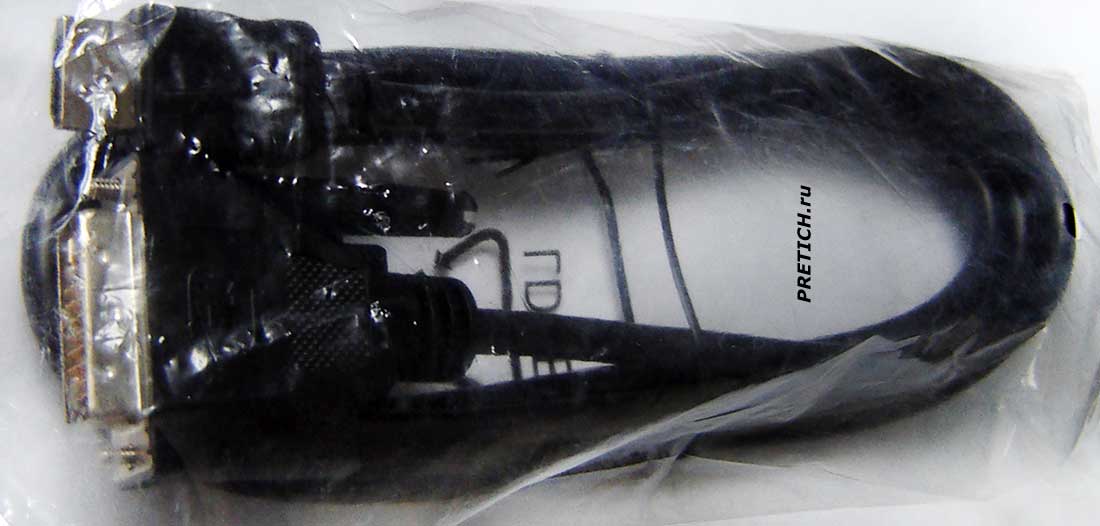

- Кабель-переходник, с одной стороны разъем DVI, с другой HDMI - коротковатый...
![кабеля SATA в ресивере Dreambox DM 800 HD PVR кабеля SATA в ресивере Dreambox DM 800 HD PVR](/st/q/8_dreambox_800_hd_pvr.jpg)

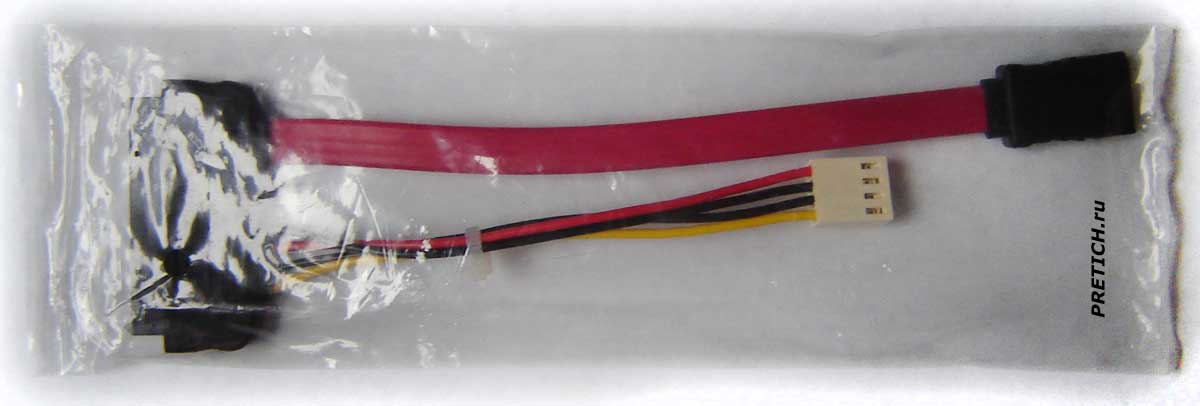

- Короткий SATA кабель и еще кабель для его питания...
![Dreambox DM 800 HD PVR инструкция по эксплуатация, руководство Dreambox DM 800 HD PVR инструкция по эксплуатация, руководство](/st/q/10_dreambox_800_hd_pvr.jpg)
- Бумажный мануал, инструкция, руководство по эксплуатации...
![Описание спутникового ресивера Dreambox DM 800 HD PVR Описание спутникового ресивера Dreambox DM 800 HD PVR](/st/q/1_dreambox_800_hd_pvr.jpg)
Ну и сам Dreambox DM 800 HD PVR... Небольшой такой ресивер, металлический корпус и пластмассовая передняя панель. Здесь есть небольшой LCD дисплей и открывающаяся крышка, под которой слот для карты.
Разъемы спутникового ресивера Дримбокс...
![Dreambox DM 800 HD PVR задняя панель с разъемами, обзор Dreambox DM 800 HD PVR задняя панель с разъемами, обзор](/st/q/7_dreambox_800_hd_pvr.jpg)
На задней стороне все самое интересное (фото с уже снятой верхней крышкой). Здесь, слева направо: два антенных разъема вход и петлевой выход. Ниже COM-порт, подписан SERVICE - для прошивки устройства. Ниже цифровой видеовыход DVI. Затем разъем eSATA, для подключения внешнего жесткого диска, питание на который надо где-то брать отдельно (именно из-за этого момента и не прижился этот тип внешних накопителей). Затем сетевой разъем RJ45 Ethernet. Два порта USB. Затем большой и черный Scart TV. Потом разъем RJ11 Modem. Разъем под внешний блок питания DC 12V. Под ним заглушка оптического аудио выхода.
Разборка Dreambox DM 800 HD PVR
![Dreambox DM 800 HD PVR разборка спутникового ресивера Dreambox DM 800 HD PVR разборка спутникового ресивера](/st/q/5_dreambox_800_hd_pvr.jpg)

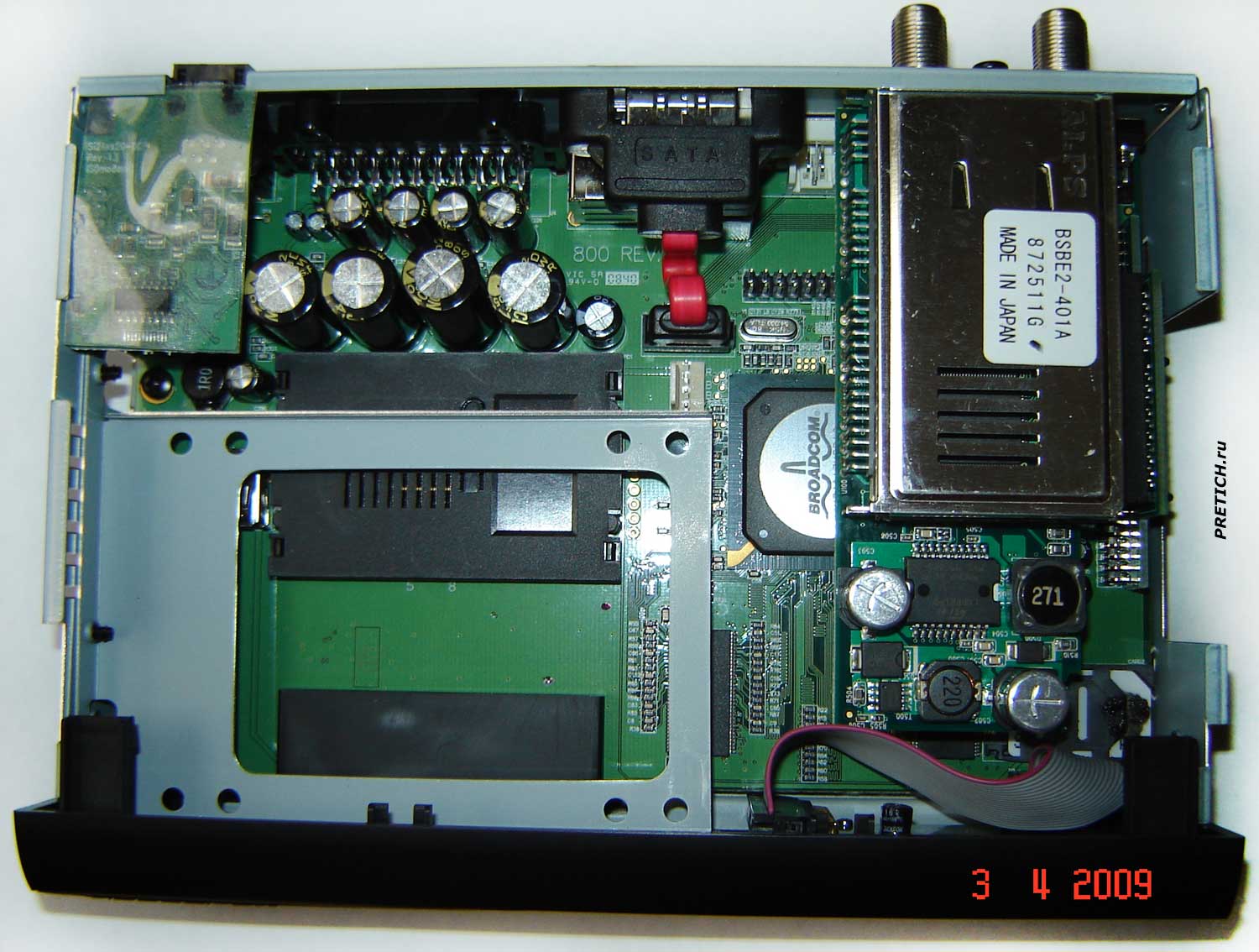

Итак, снимаем верхнюю крышку. Смотрим внутрь. Сверху видим - вправо - закрытый стальным экраном ТВ-тюнер и это ALPS BSBE2-401A 872511G Сделано в Японии. На плате, где распаян тюнер, есть чип с маркировкой LNBP21PD - это регулятор напряжения...
Вправо плата модема, она съемная (и правильно - нафиг он тут не нужен!). Затем мы видим разъем eSATA и какой-то стальной кронштейн. Сюда можно ставить внутренний HDD формата 2,5 дюйма (ноутбучный), тогда eSATA отключается и к разъему на плате подключается этот диск, также на плате есть и разъем для подключения питания HDD (если у кого-нибудь возникнут трудности с установкой и подключением жесткого диска – пишите в комментариях, я обязательно отвечу). Под этим кронштейном мы видим картовод...
![Dreambox DM 800 HD PVR описание и разборка, ремонт Dreambox DM 800 HD PVR описание и разборка, ремонт](/st/q/6_dreambox_800_hd_pvr.jpg)

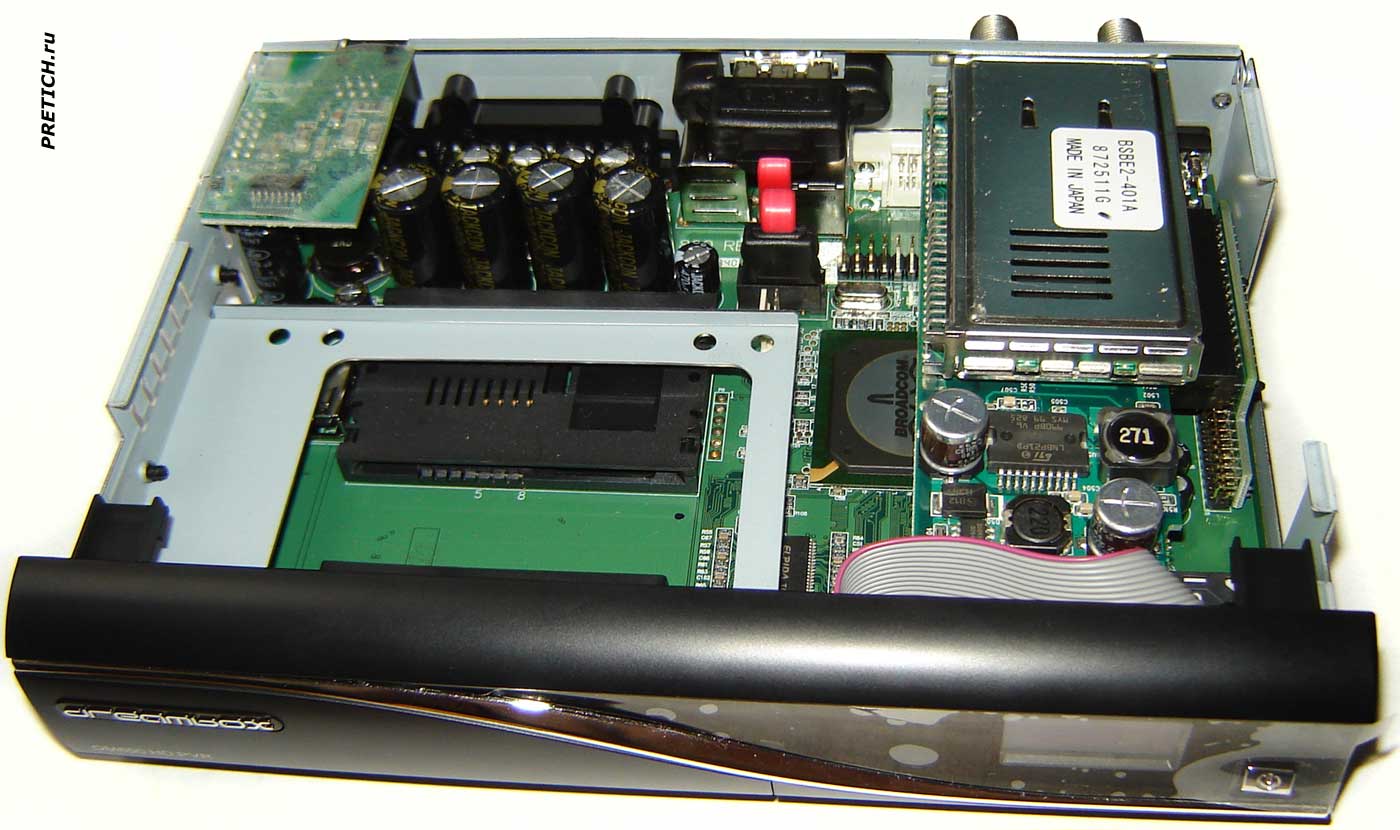

К сожалению, полной разборки ресивера Dreambox DM 800 HD PVR я пока не смог сделать (но как будет - статью дополню).
Ресивер основан на процессоре BROADCOM BCM7401ZKPB1G UN0831 P31 884863 U3. Рядом есть микросхема оперативной памяти ELPIDA, но маркировка ее затаилась... Так же не смог прочесть и многие другие элементы. Но ничего, это все в будущем.
Также к системной плате гибким шлейфом подключена плата передней панели...
Спутниковый приемник или ресивер Dreambox DM 800 HD PVR был в свое время одним из лучших, особенно в момент появления и расцвета видео высокой четкости - HD и FullHD... Вначале у него были некоторые "юношеские болезни", которые производитель моментально исправлял. И, в конечном счете, он и сейчас выглядит очень неплохо!
Михаил Дмитриенко Специально для PRETICH.ru 2021 г. |
