Статьи » Часы - механические и электронные » Янтарь Кварц - настольные часы
Янтарь Кварц - настольные часы

Янтарь Кварц - настольные часы



Эти электронно-механические кварцевые настольные и настенные часы с механизмом 56206 начали выпускать в самом конце существования СССР на Орловском производственном объединении "Янтарь". Они выпускались какое-то время и после распада Советского союза... ОЧЗ - Орловский часовой завод был уничтожен в 2004 году...



+ Щелкайте по фото, чтобы увеличить!



Янтарь Кварц 56206 часы Сделано в СССР, описание

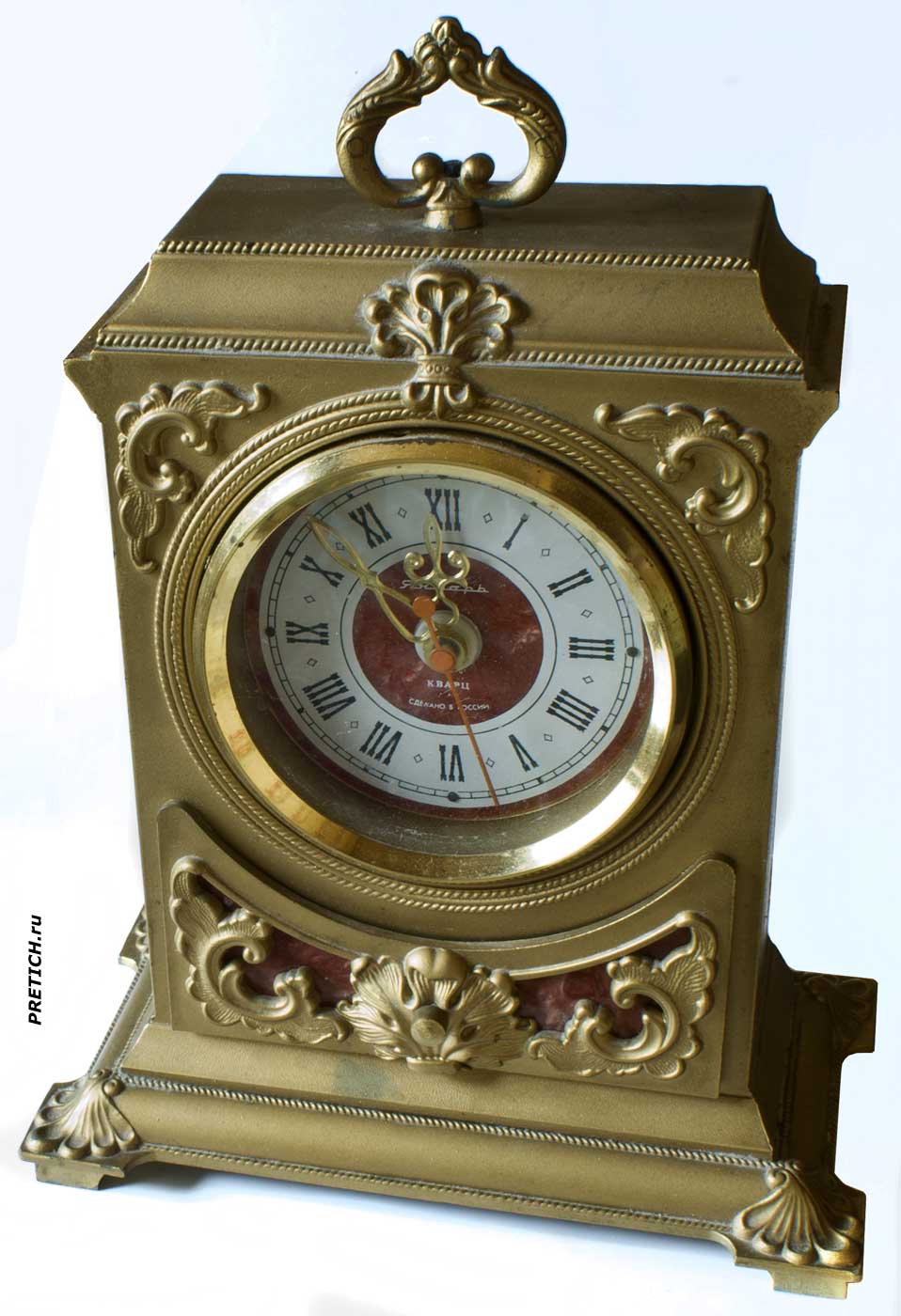

Итак, это в первую очередь настольные часы, их можно конечно подвешивать за ушко сверху, но это как-то не то... Оформлены они с претензией на барокко, но скромно и даже асктично...



Кварцевые часы с механизмом 56206 обзор

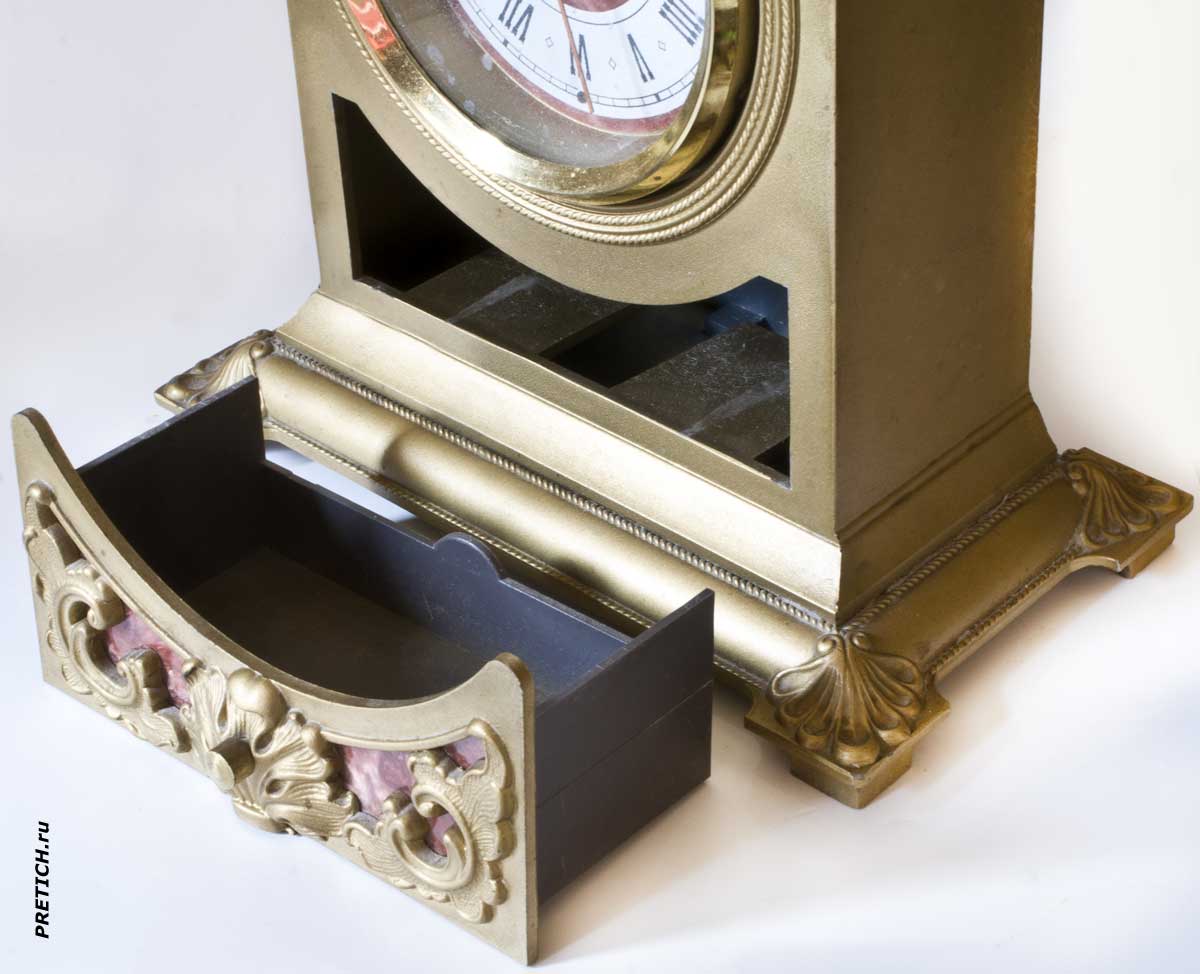

Впереди, под циферблатом есть выдвижная емкость - шкатулочка...



Настольные часы кварцевые, Россия ОЧЗ - Янтарь

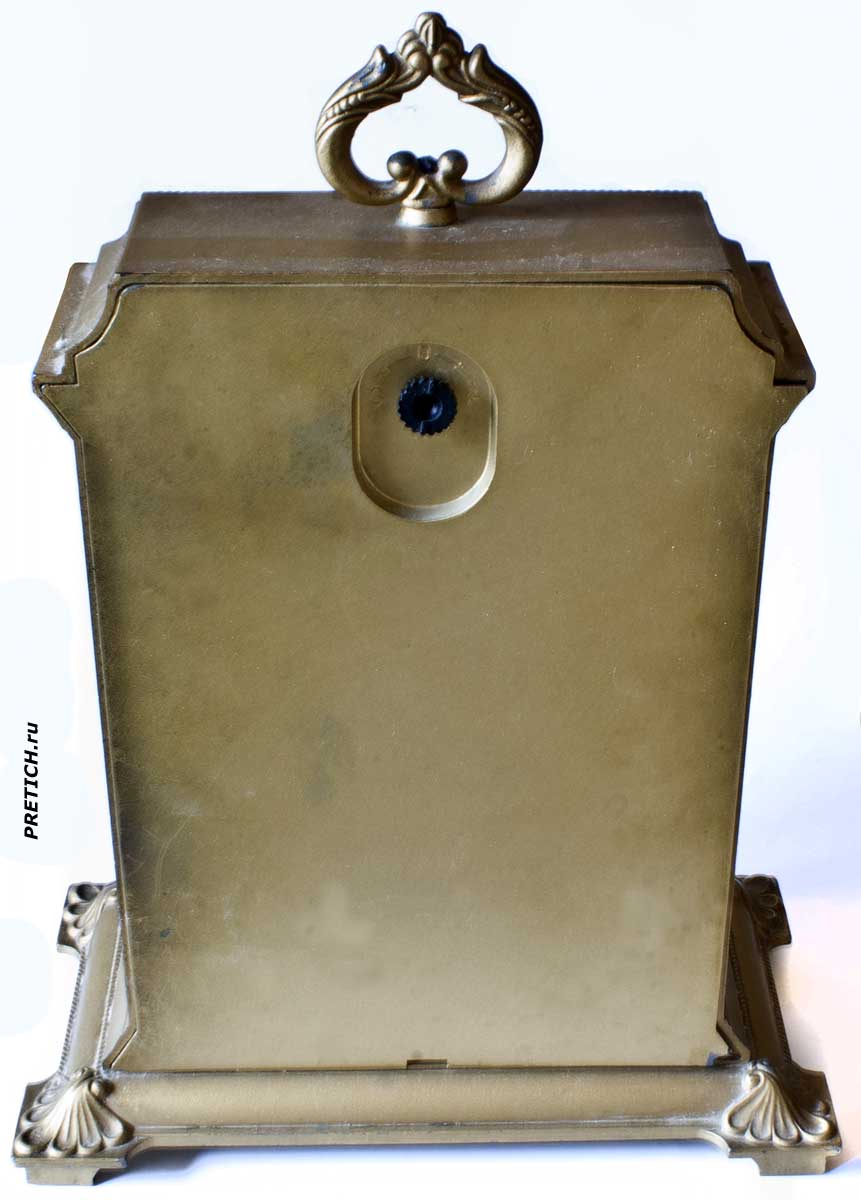

Задняя сторона - одна сплошная гладкая крышка, сверху есть ручка - открытия или закрытия...



полное описание настольных кварцевых часов СССР

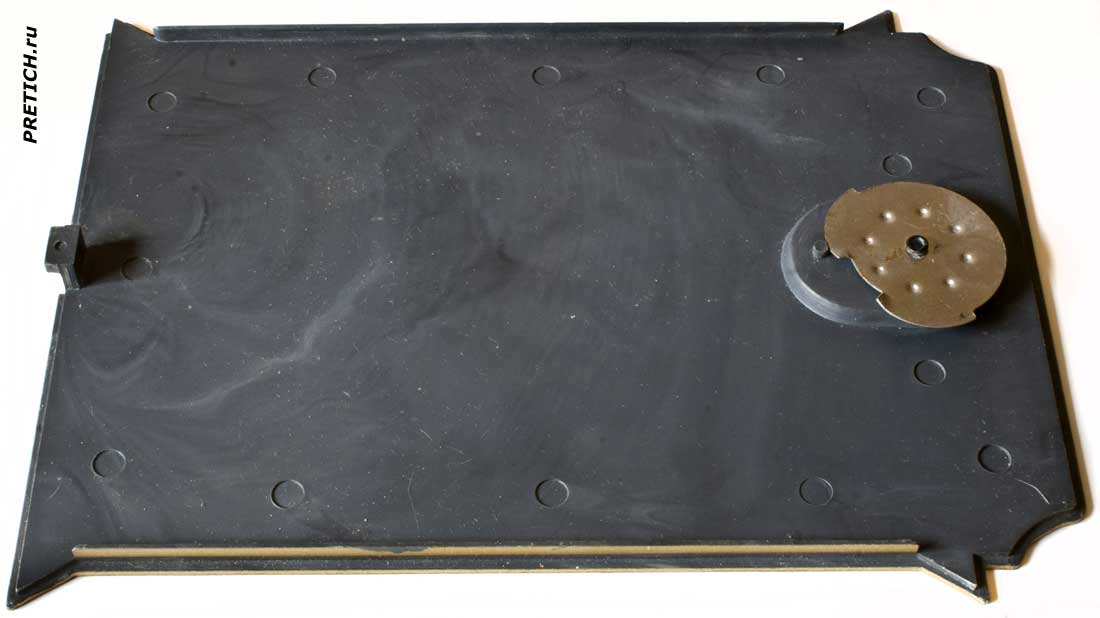

Открываем и снимаем заднюю крышку...



Часы из России кварцевые, Янтарь Орловский часовой завод

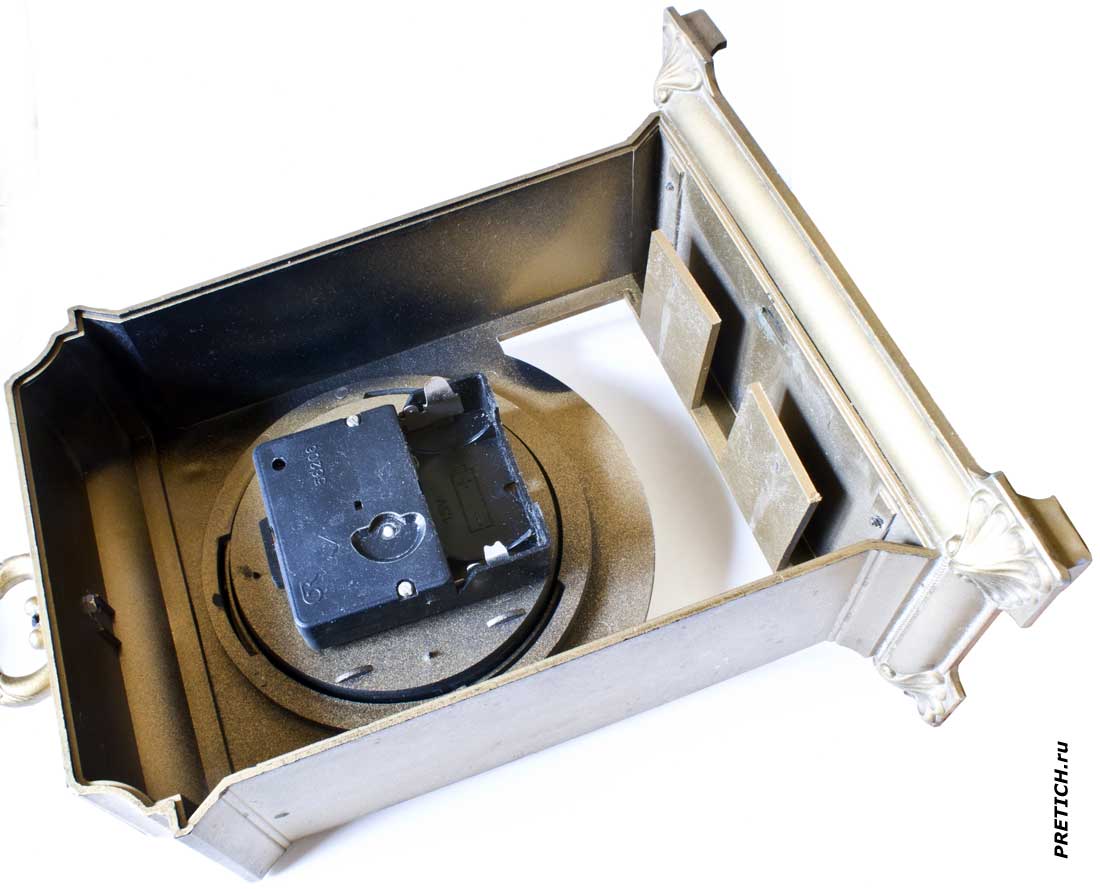

Внутри вот так - пусто... Кварцевый механизм...



Прежде чем приступить к полной разборке, несколько слов. Корпус сделан из дешевой пластмассы покрашенной бронзовой пудрой. Перестройка и закат СССР не могли не сказаться на качестве - оно повсеместно падало... И эти часы хорошо иллюстрируют эти процессы.



описание часов 1991 года Янтарь Кварц, как устроено

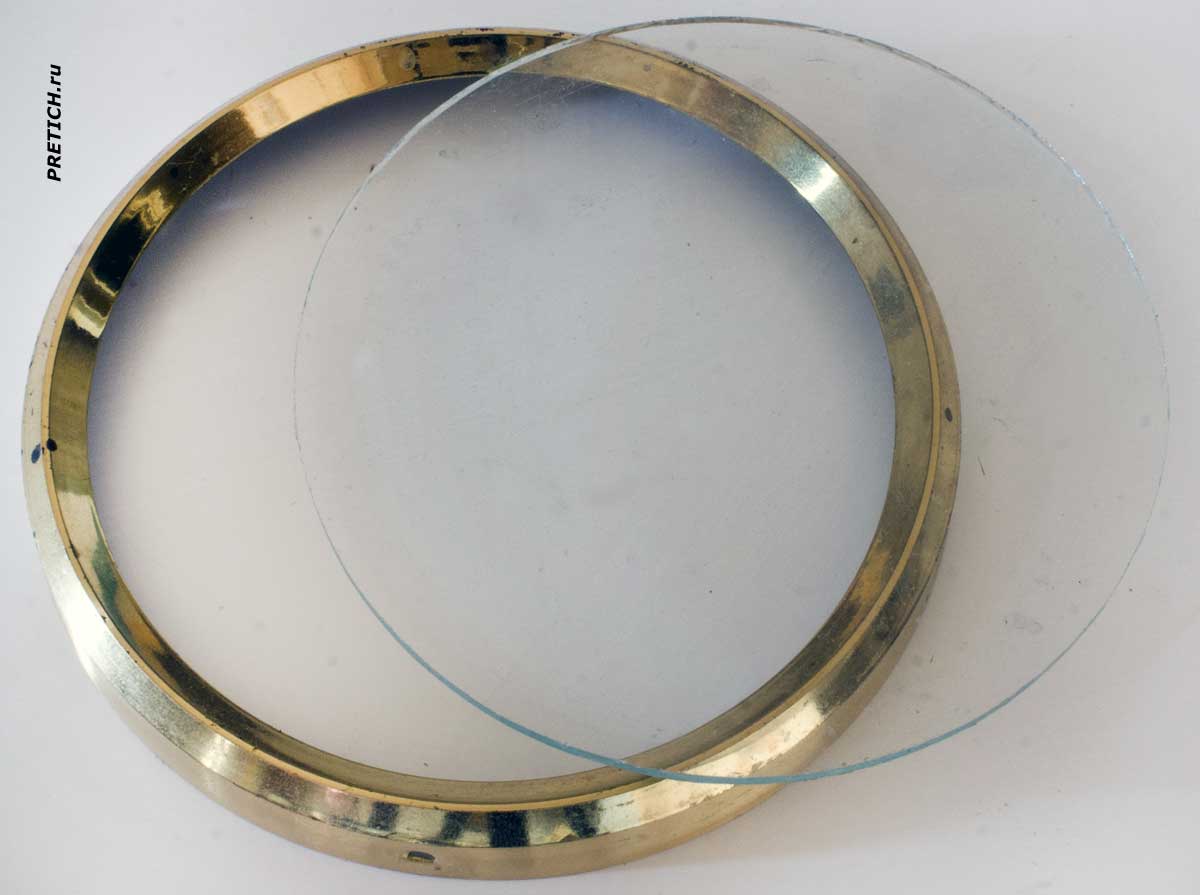

Повернув "золотой" круг, без проблем снимаем и его и защитное стекло. Эта рамка сделана из латуни.



описание и разорка кварцевых часов Янтарь Кварц - обзор

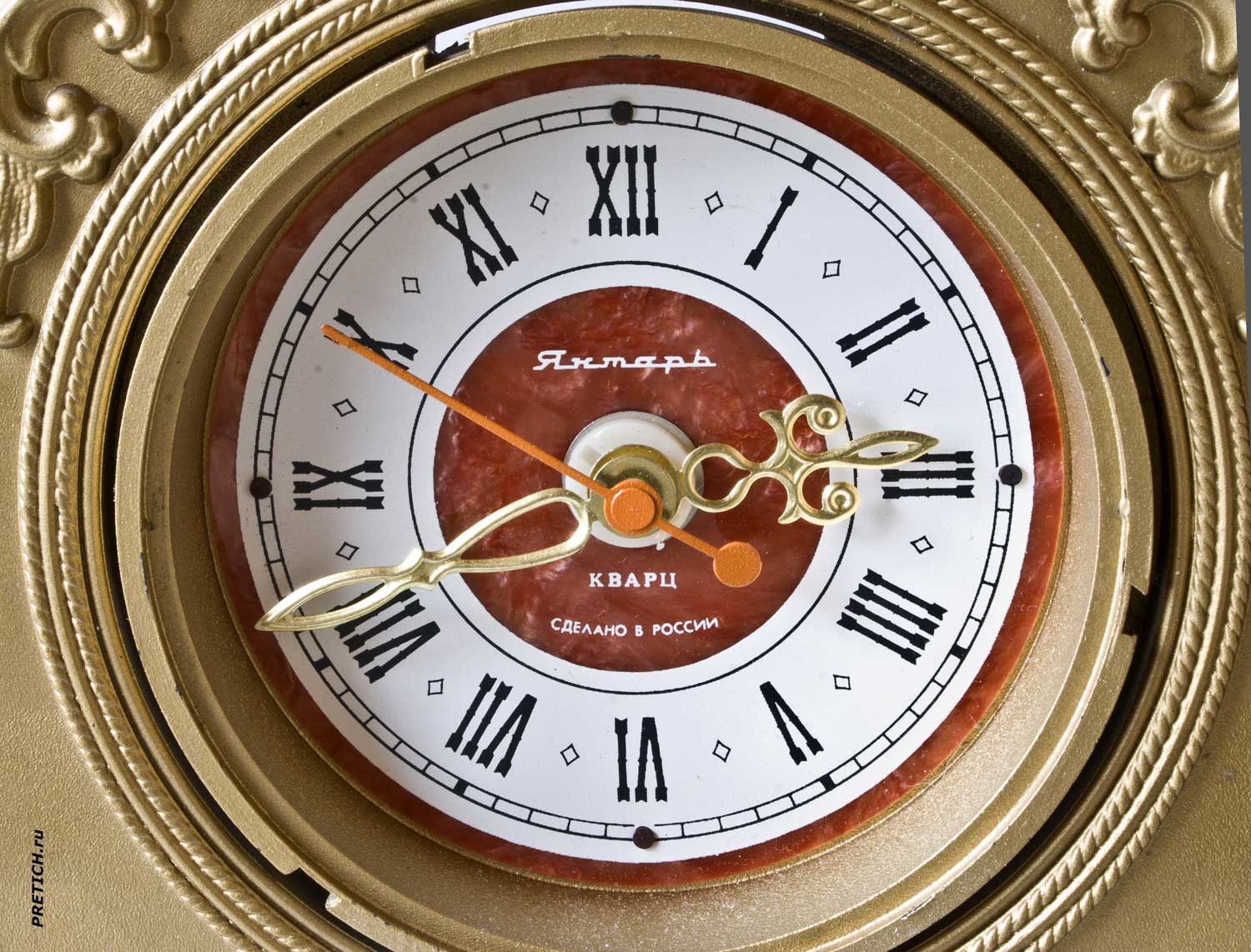

Циферблат - белый пластмассовый диск с нанесенной разметкой и надписями, прибит стальными гвоздиками к пластмассовому корпусу часов... Разметка римскими цифрами. Надпись: Янтарь. Кварц. Сделано в России.



стрелки настольных часов, СССР, разборка

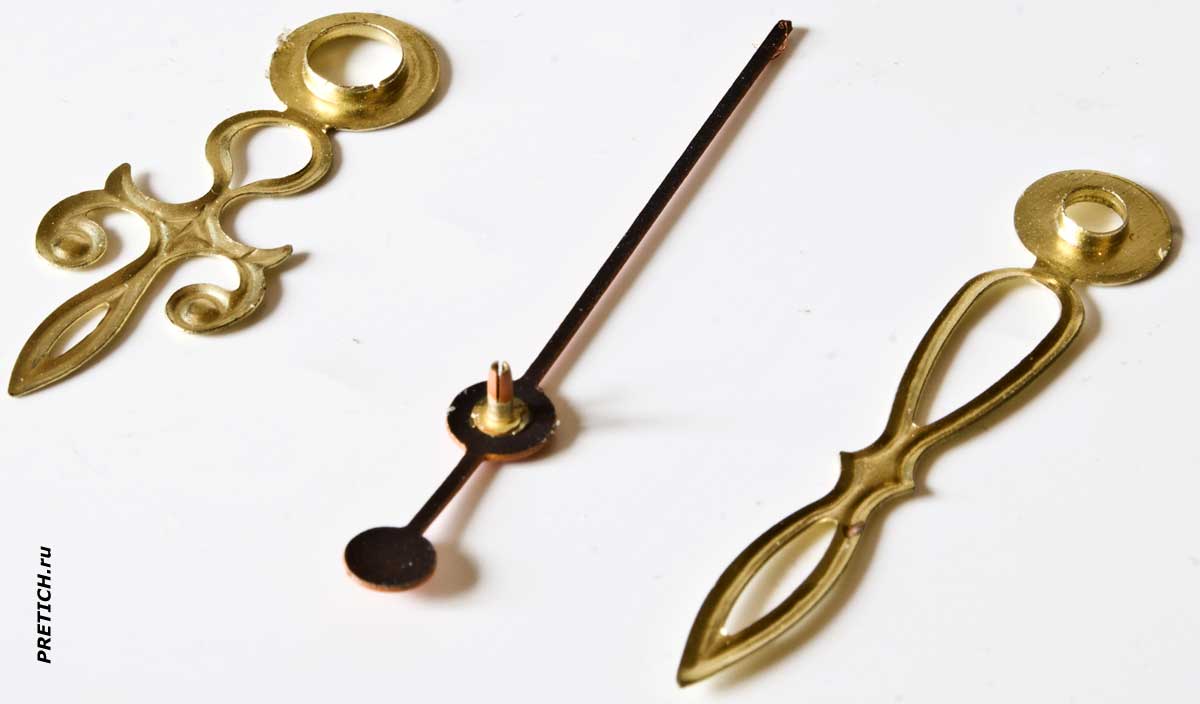

Часовая и минутная стрелки сделаны из латуни, секундная стрелка из стали, с впрессованной латунной втулкой.



кварцевый часовой механизм Советского производства

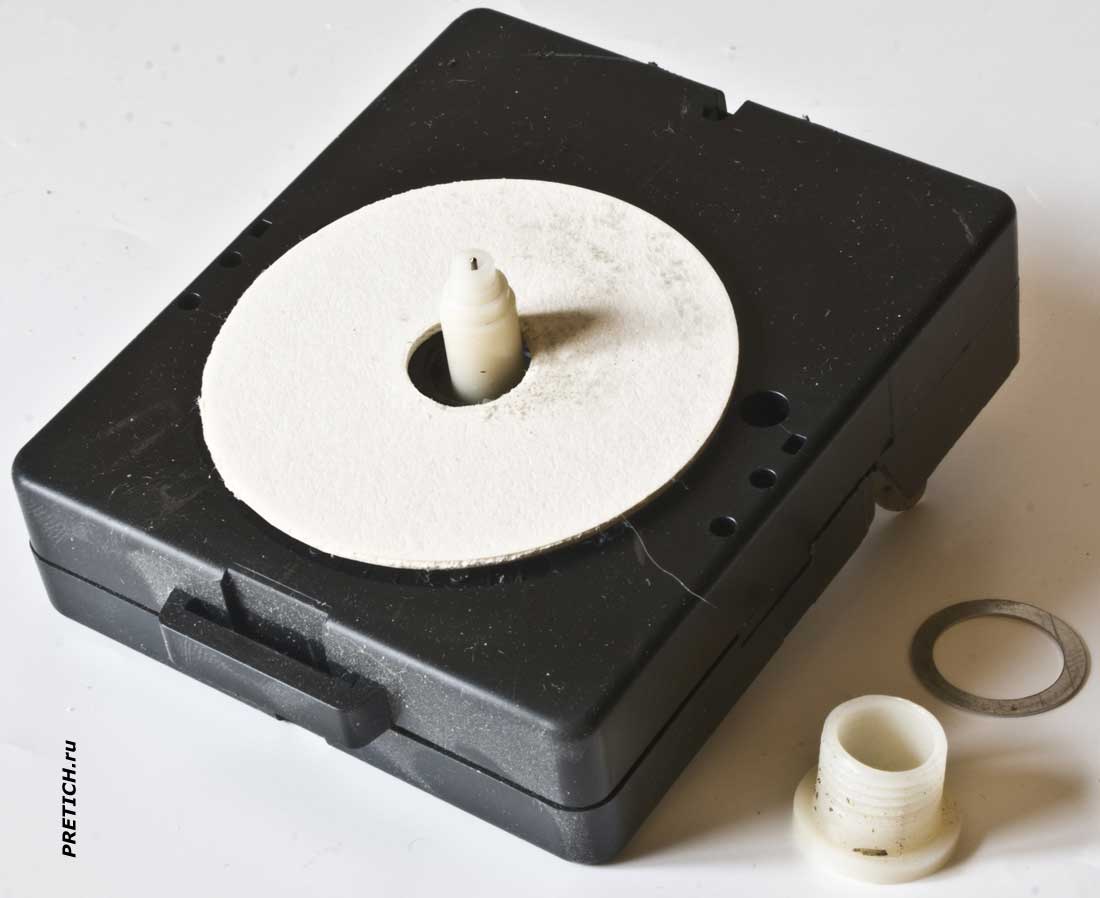

Чтобы снять механизм с корпуса, надо открутить вот такую пластмассовую гайку, это несложно.



разборка часов Советского производства Янтарь Кварц

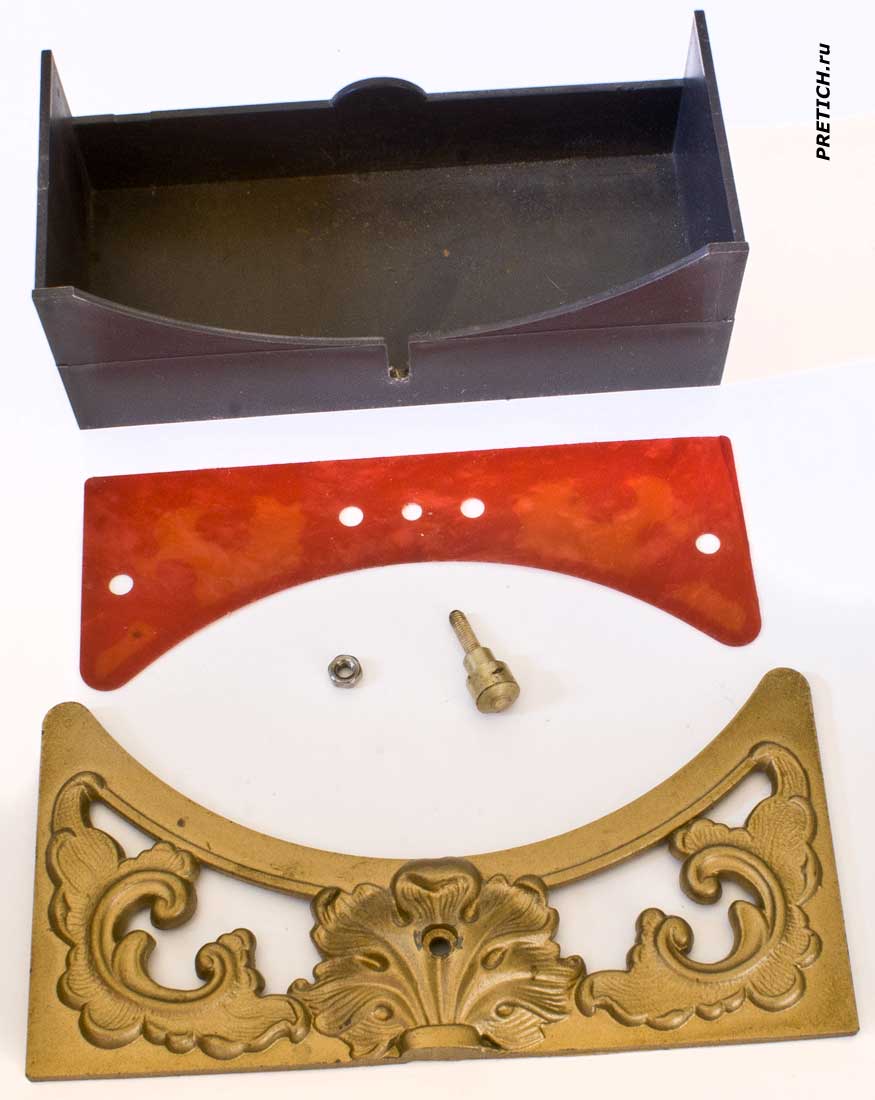

Механизм снят, заодно разбираем шкатулку - она состоит из таких деталей...



56206 кварцевый часовой механизм, СССР - полное описание

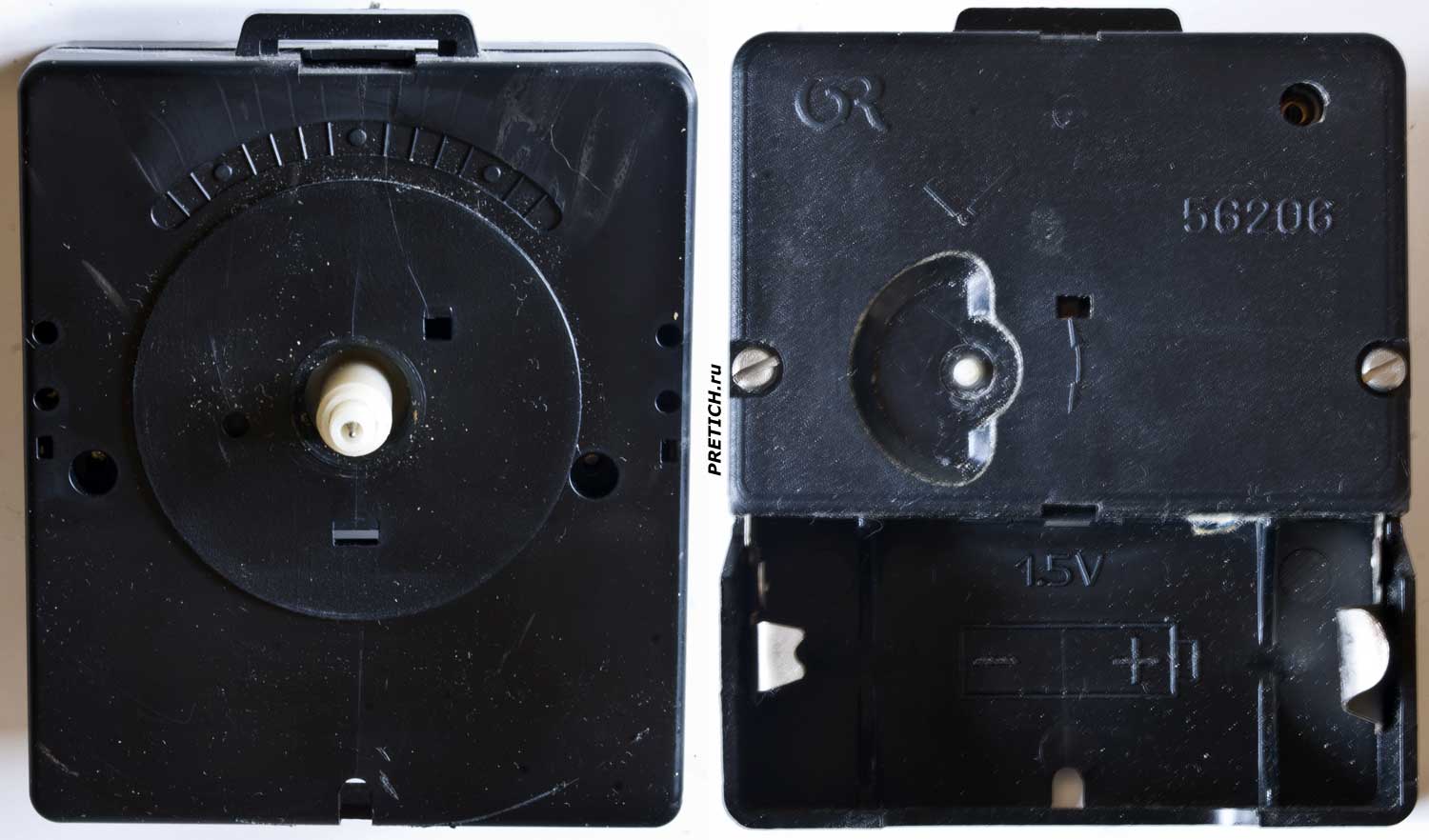

Итак, кварцевый механизм отечественного производства - 56206



56206 разборка кварцевого механизма часов 031-01

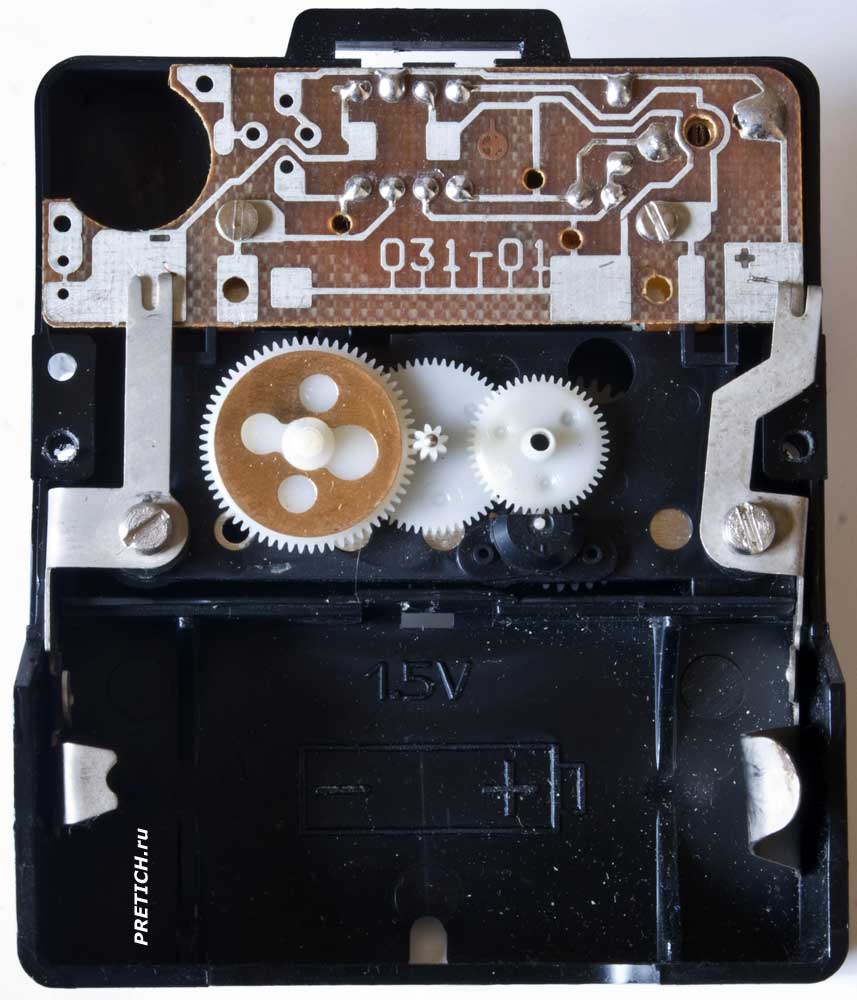

Выкручиваем два винта и снимаем заднюю крышку - внутри шестерни, плата электроники... продолжаем разборку.



56206 разборка часового механизма Янтарь ОЧЗ

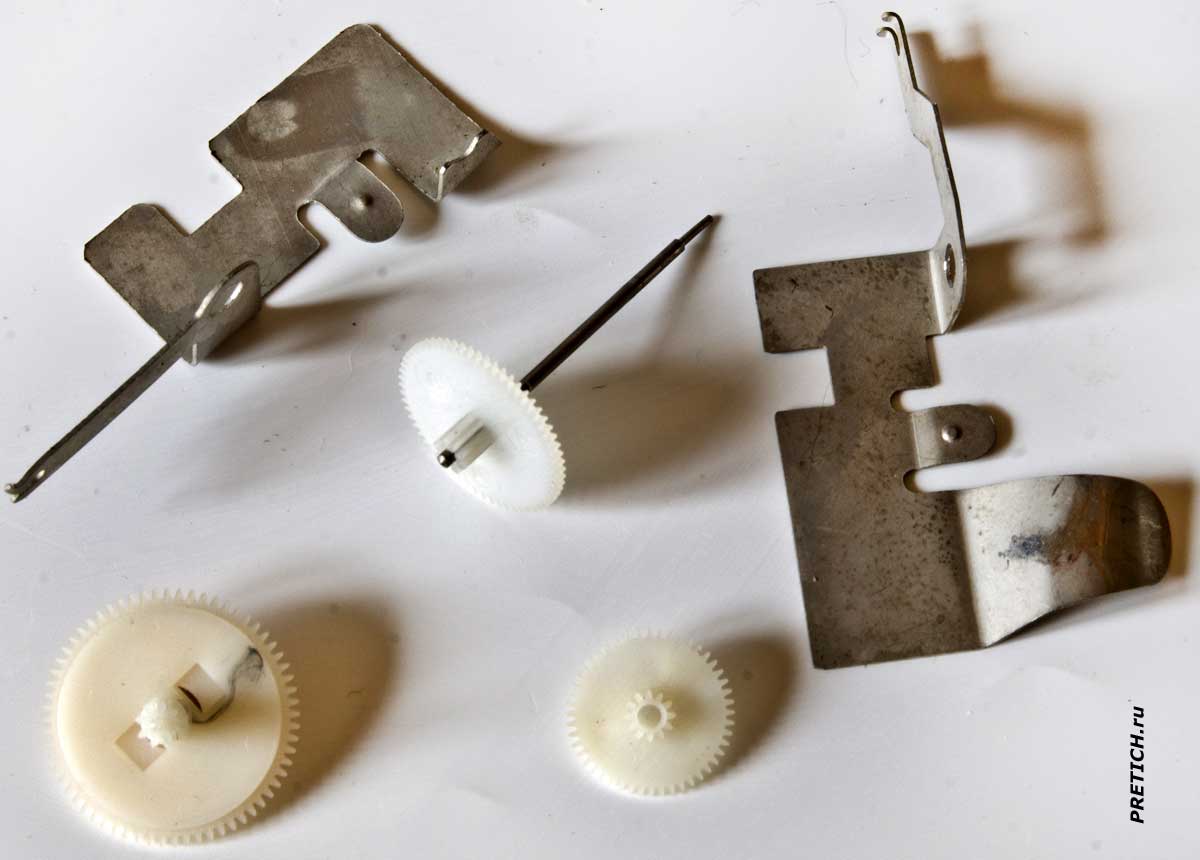

Вытащили шестерни и стальные пластина, которые работают как контакты для батарейки, и как проводники...



56206 разборка механизма, описание часов, Россия

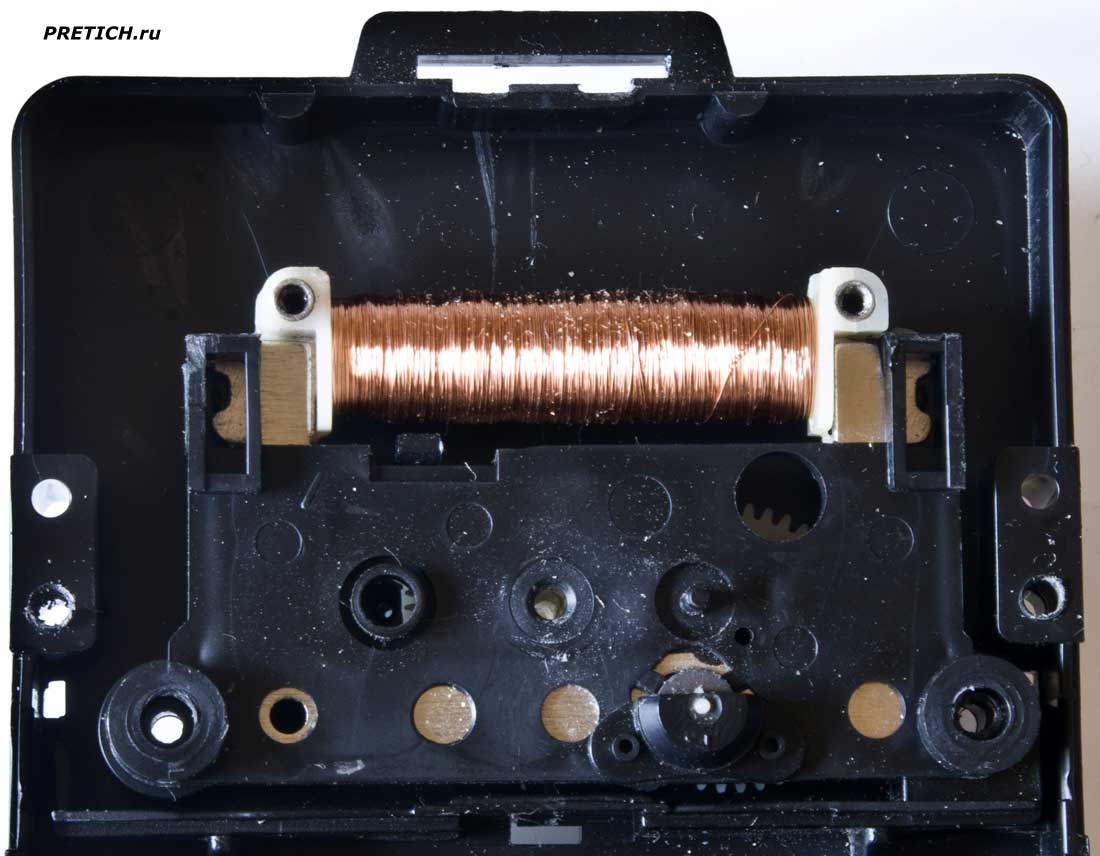

В корпусе остается магнитно-механический или шаговый электродвигатель...



56206 шаговый двигатель часового механизма, разборка

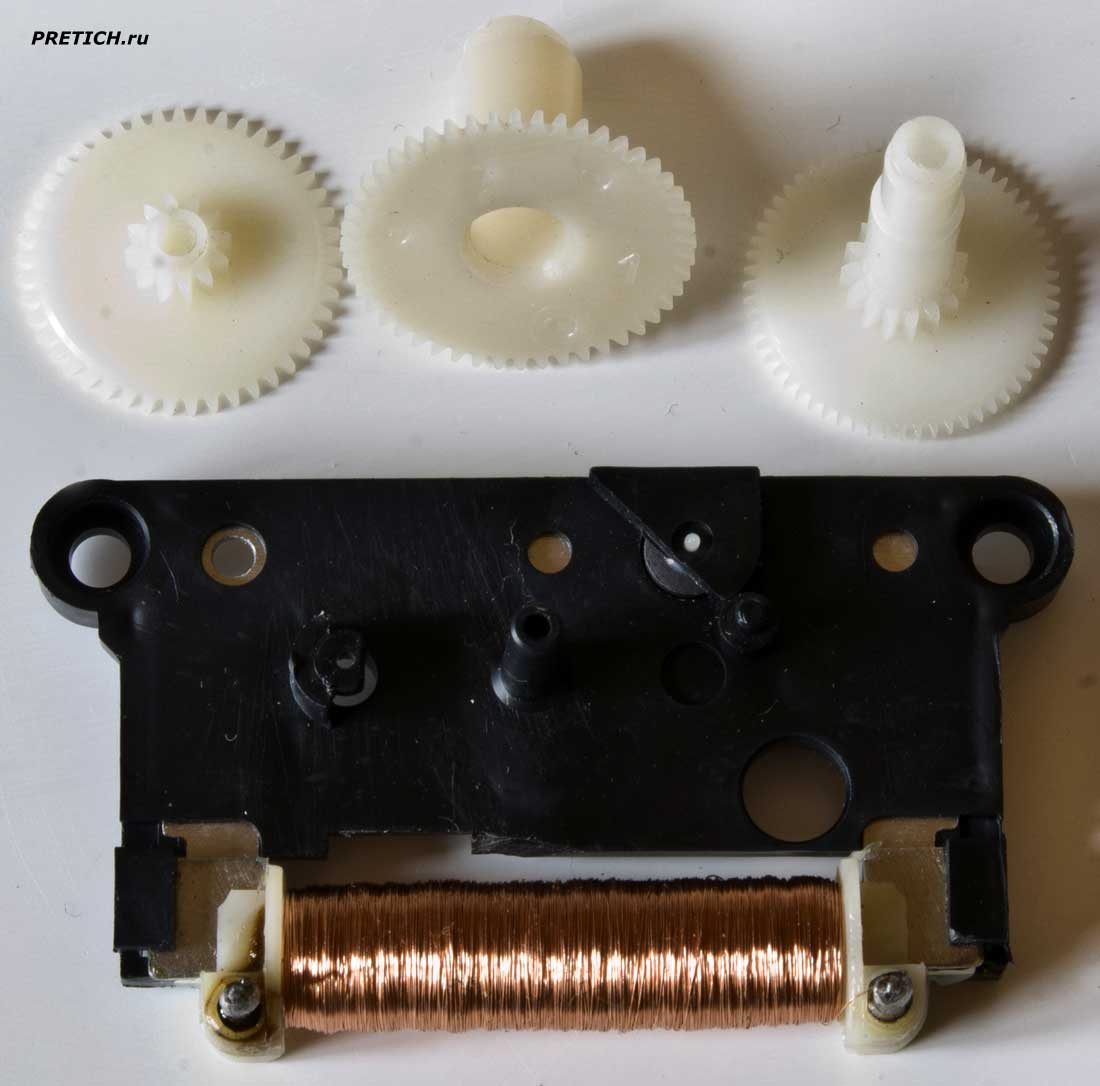

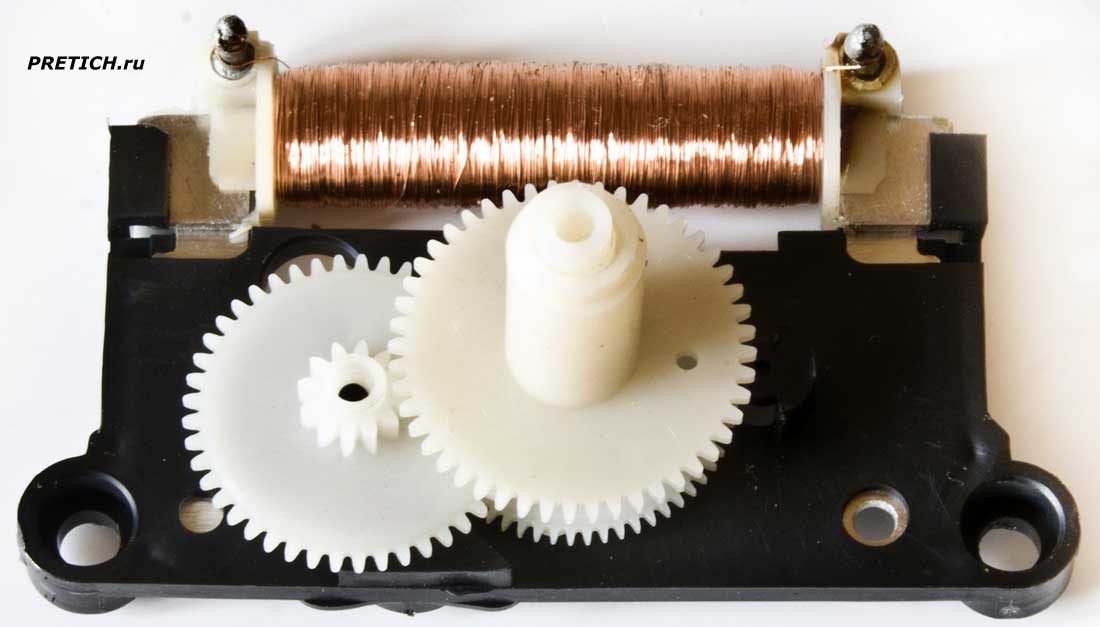

Извлекаем и его... на нем еще три пластмассовые шестерни...



преобразователь или двигатель кварцевых часов 56206



электродвигатель шагового двигателя кварцевого механизма

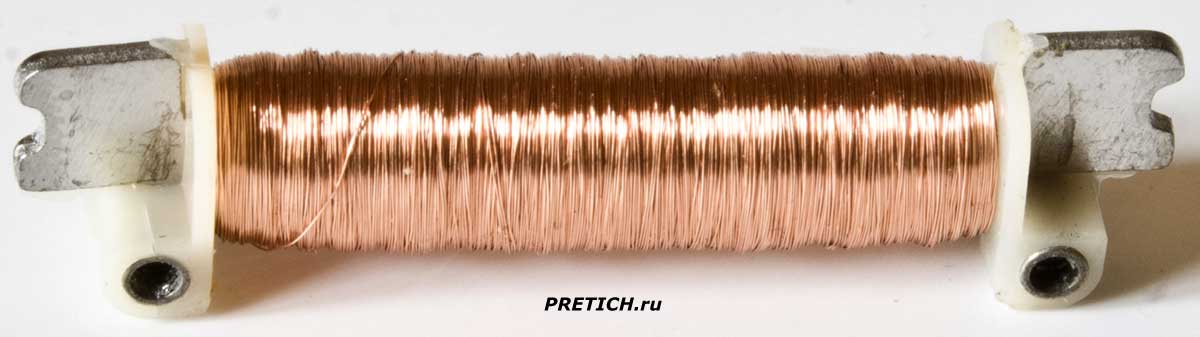

Сам двигатель или преобразователь - неразборный, только вот таким варварским способом можно его разломать... ротор в этот момент куда-то "убежал"...



плата электроники 031-01 кварцевых часов СССР

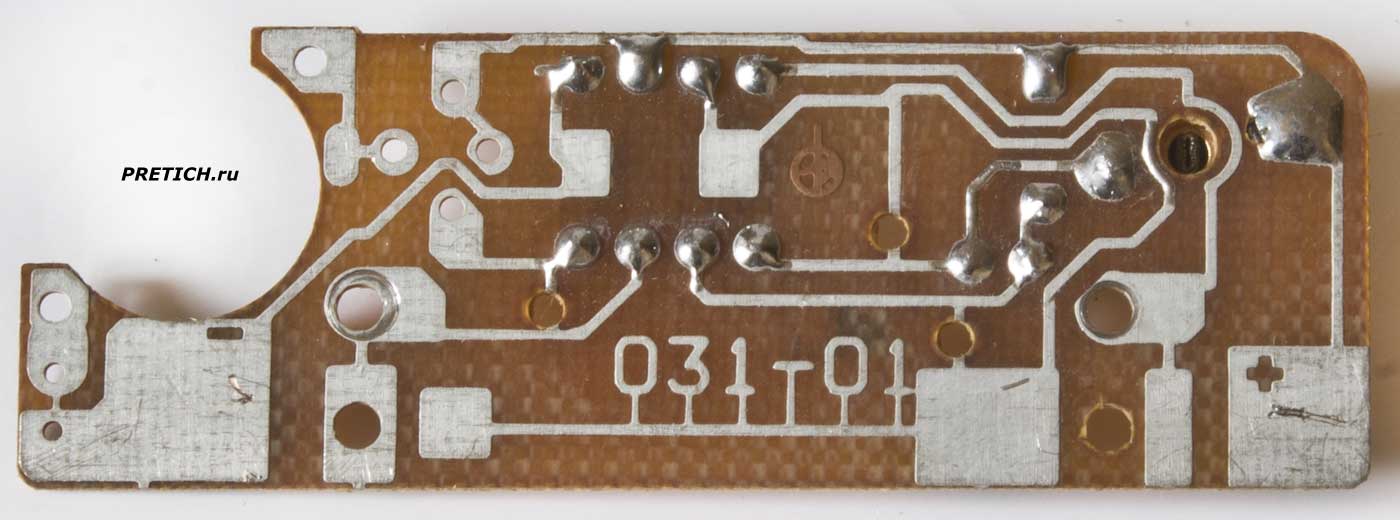

Плата электроники, с одной стороны пусто. Маркировка на плате 031-01 и неведомый мне логотип... в правом верхнем углу отверстие для регулировки.



Электроника советских кварцевых настольных часов Янтарь

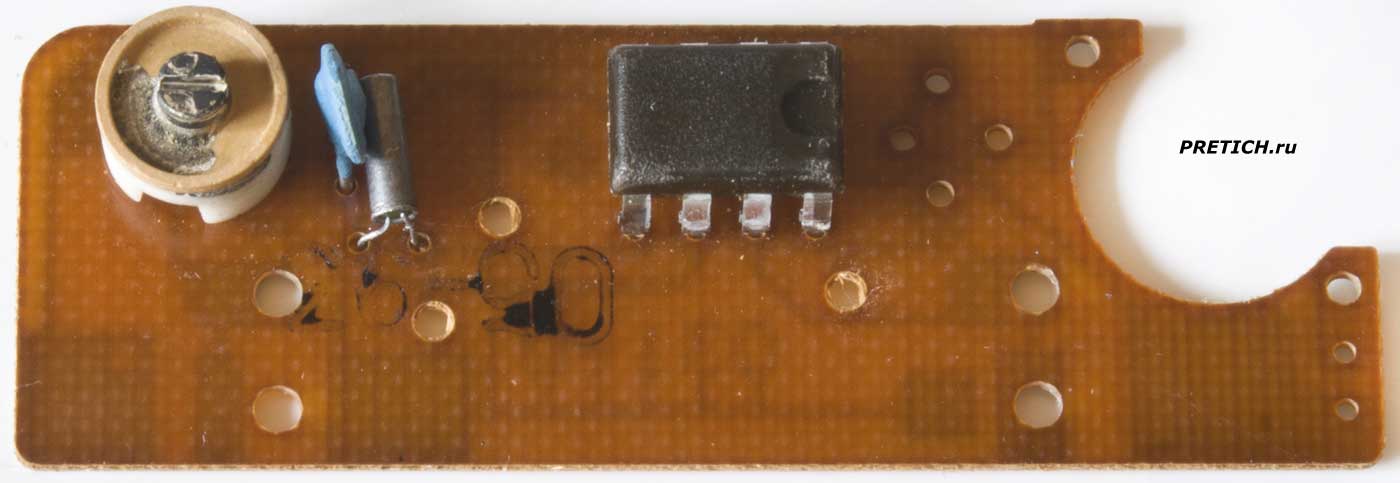

Переворачиваем плату. Здесь одна восьминогая микросхема без маркировки... кварцевый резонатор и рядом керамический дисковый резистор (а может конденсатор)... и конденсатор переменной емкости - именно с его помощью и настраивается точность хода часов. На текстолите печать: 05-93 видимо дата производства...



Ну, на этом я заканчиваю. Унылое зрелище эти часы... задумка, вероятно, была дельной и на чертежах все было прекрасно, но физическое их воплощение уже хромает на все четыре копыта. Начиная от дешевой пластмассы корпуса... а вот как они ходили, я так и не узнал. Этот экземпляр был в рабочем состоянии... одно запомнил - они были весьма тихими.





Михаил Дмитриенко
Алма-Ата
2021 г.

Комментарии
726 #1 Partizanen-PUF
January 19 2021 17:18:55
Все равно - часы неплохие, зря переломали. Ради статьи - понятно... но жалко, все равно.
683 #2 Mickael-007
January 30 2021 15:43:02
Все равно - хорошо сделано!
753 #3 Elena
September 28 2021 11:11:53
Ох, как жаль, что вы их раскурочили ( Отдали б мне - у моих механизм вчера сломался (( Отличные часы. 18 ЛЕТ проработали. Купили в свое время как подарок друзьям, но они нам так понравились, что оставили себе ))
