CASIO SPORT NO:621G обзор и разборка кварцевых часов

CASIO SPORT NO:621G обзор и разборка кварцевых часов





Попали мне в руки вот такие кварцевые часы - CASIO SPORT NO:621G, без ремешка, в общем, как на фото... Часы были в рабочем состоянии (после замены батарейки). Сделаны они, вероятнее всего, в Китае, и к CASIO не имеют никакого отношения. Хоть они и сделаны сравнительно неплохо, это явно подделка, даже не подделка, а поделка - у CASIO ничего подобного я не нашел...



CASIO SPORT NO:621G полное описание часов

+ Щелкните по фото, чтобы увеличить!



Итак, часы круглые по форме, диаметр корпуса 35 мм, а толщина - 9 мм. Корпус светлого, стального цвета, циферблат и стекло круглые. Стекло плоское и это настоящее стекло. По краю стекла, по кругу, идет огранка. По краю корпуса имитация люнета, на нем выбиты римские цифры, от I до XII, они соответствуют разметке циферблата. Сам циферблат я опишу позже, когда приступлю к разборке.

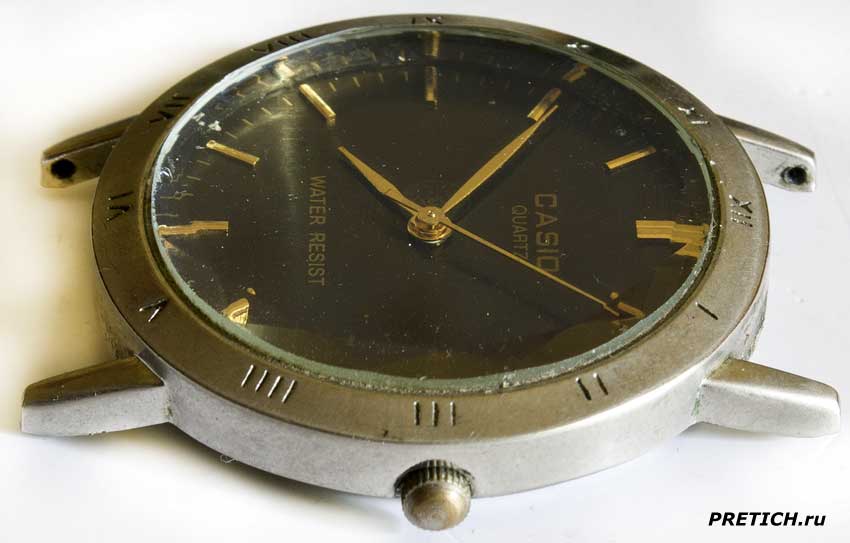

CASIO SPORT NO:621G обзор наручных часов



Так называемая "заводная ручка", а в кварцевых часах это просто ручка перевода стрелок, обычная.



CASIO SPORT NO:621G описание кварцевых часов

+ Щелкните по фото, чтобы увеличить!



На задней стороне часов чуть выпуклая крышка, на которой химическим методом нанесен матовый круг с кольцом, логотип Касио, надпись: CASIO SPORT NO:621G.



CASIO SPORT задняя крышка наручных часов



Приступаем к разборке этих часов. Снимаем заднюю крышку. Она просто защелкнута, никаких герметизирующих корпус прокладок нет. Крышка стальная, из магнитной стали...

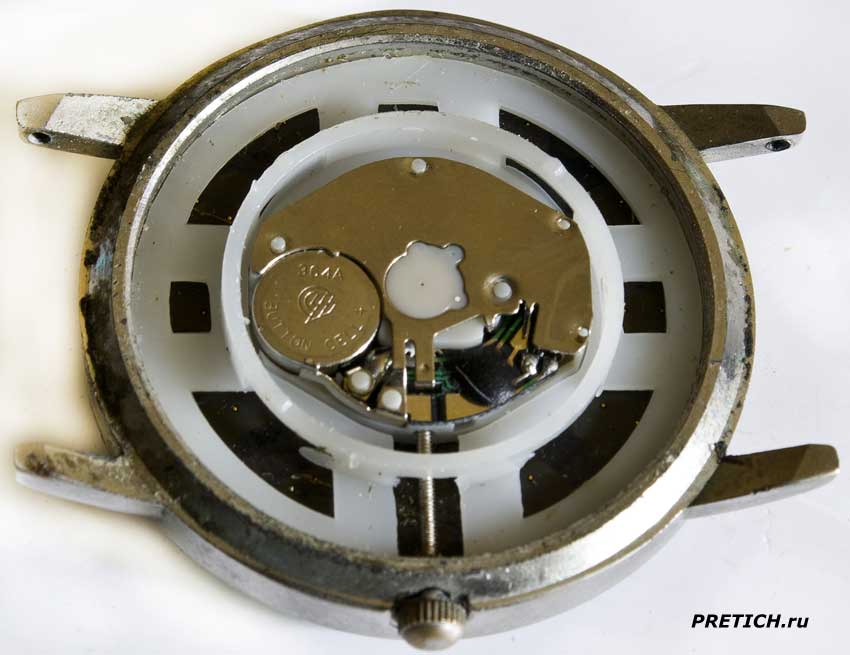

CASIO SPORT NO:621G разборка кварцевых часов



Внутри корпуса часов мы видим кварцевый механизм, который заключен в пластмассовый пенал, который не дает механизму болтаться внутри...

Извлекаем "заводную ручку", извлекаем внутренности часов. Весь этот процесс полностью идентичен десяткам и сотням, а то и тысячам подобных китайских часов...



CASIO SPORT корпус наручных часов, подделка



Корпус часов сделан из какого-то мягкого белого металла, немагнитного, вероятно алюминиевый сплав. Стекло вклеено, но легко выдавливается наружу. Оно имеет толщину 2 мм.

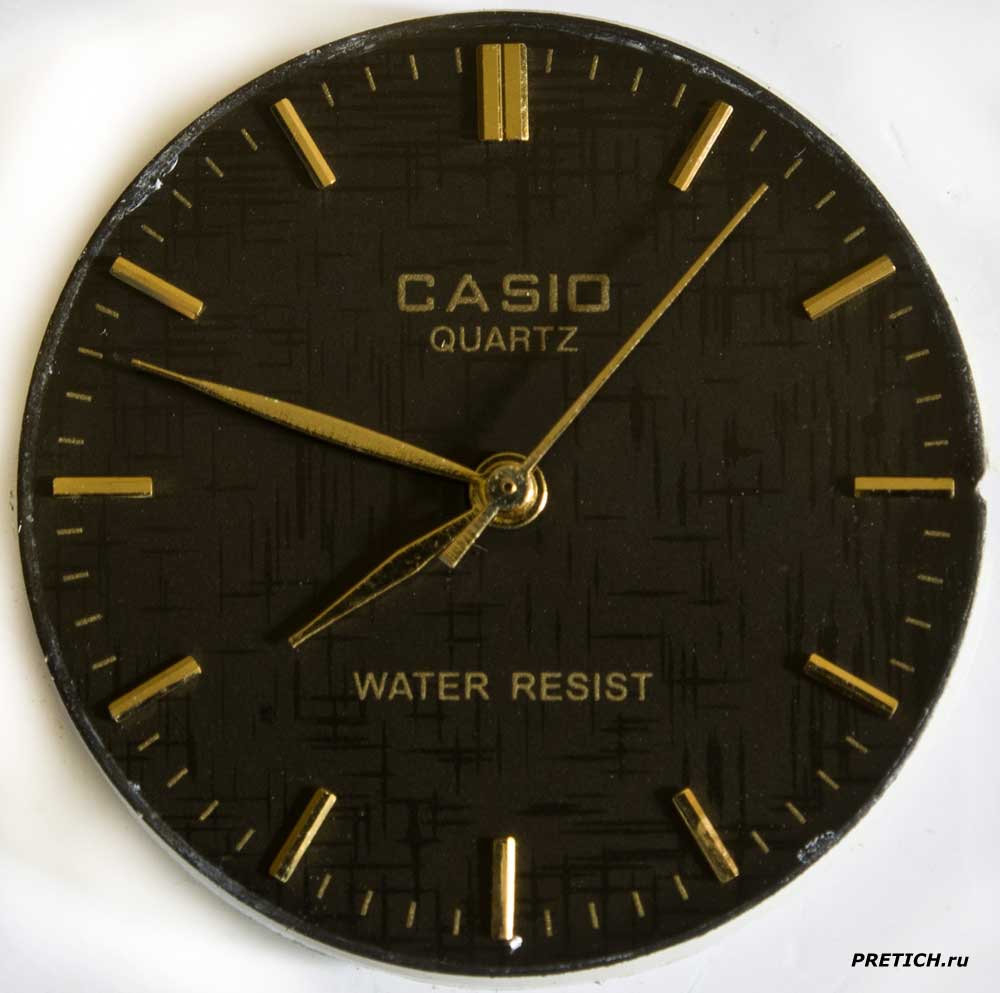

CASIO QUARTZ WATER RESIST циферблат, Китай

+ Щелкните по фото, чтобы увеличить!



Смотрим на циферблат. Разметка на нем такая: часовые деления выделены прямоугольными "позолоченными" элементами - они попросту приклеены к циферблату и легко отваливаются... Там где обычно располагается цифра 12 там сдвоенные широкие такие же "брусочки"... Минутная/секундная разметка нанесена золотистой краской. Такой же краской нанесены на циферблат следующие надписи: CASIO QUARTZ WATER RESIST. Стрелки - часовая, минутная и секундная тоже как бы "позолоченные"... Фоновый рисунок циферблата - ну вы сами видите его на фото...



CASIO SPORT NO:621G циферблат, Китай



Циферблат прикреплен к кварцевому механизму с помощью какого-то клея, липкого... отдирается легко. Циферблат изнутри, здесь мы видим, парные маленькие отверстия - в них вставляются шпильки от "позолоченных" элементов лицевой стороны, обозначающих разметку на часы... изнутри эти шпильки и промазаны таким же липким клеем. Циферблат изготовлен из латуни.



Теперь остался только кварцевый механизм... В нем используется одна батарейка 364A - AG1, LR621, SR60... Это литий-ионный элемент, хотя одновременно пишут и alkaline - щелочные...

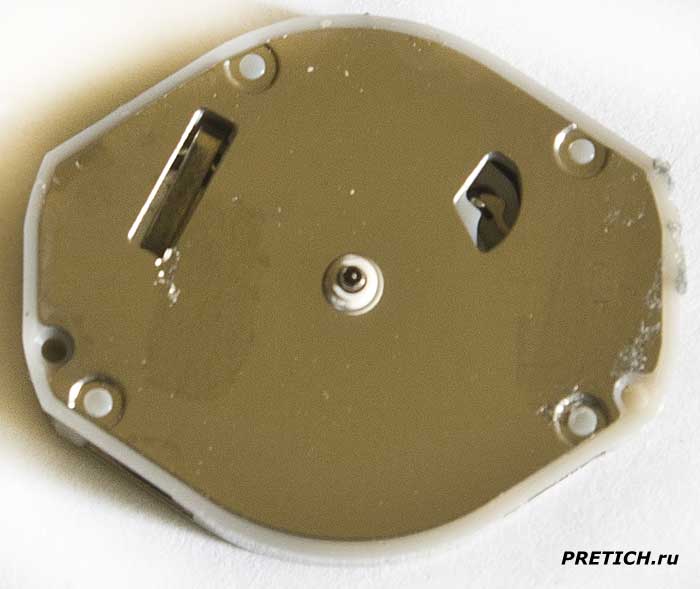

CASIO QUARTZ WATER RESIST механизм часов



CASIO SPORT 621G механизм кварцевых часов



Корпус кварцевого механизма часов изготовлен из металла и пластмассы. Причем основная часть - пластмасса. Сверху и снизу накладки из тонкого металла - магнитная сталь. Крепление к пластмассовой базе - основе корпуса, самое примитивное: в отверстия на этих пластинах проходят пластмассовые штифты, сверху они расплавлены...



CASIO QUARTZ WATER RESIST разборка механизма



CASIO QUARTZ разборка кварцевого механизма часов



Убираем сверху и снизу эти пластины....



CASIO плата электронных кварцевых часов



Удаляем блок электроники...



CASIO SPORT NO:621G китайская подделка, разборка



В центре под пластмассовой крышкой расположен блок шестеренок, но... при разборке они у меня все разлетелись, увы... Ну ладно. Все шестерни пластмассовые, в том числе и оси на них...



Кварцевый механизм не имеет нигде ни какой маркировки - ни на пластмассе, ни на металлических пластинах, ни снаружи ни внутри, неизвестен производитель и неизвестна модель механизма - нонейм.



В общем, на этом я заканчиваю разборку часов CASIO QUARTZ WATER RESIST SPORT NO:621G. Для дешевых кварцевых часов они сделаны сравнительно качественно, внешне скромные... может быть, именно такие часы и продуться кому-то по вкусу... Я же не люблю кварцевые часы, потому выбрасываю остатки от них на помойку с удовольствием.





Михаил Дмитриенко, специально для PRETICH.ru

2018 г.
