Статьи » Телефоны, смартфоны, зарядки » Panasonic KX-T7730 разборка телефонного аппарата
Panasonic KX-T7730 разборка телефонного аппарата

Обзор телефонного аппарата Panasonic KX-T7730 и его разборка



Проводной телефонный аппарат Panasonic KX-T7730, мне попал в изрядно потрепанном состоянии, тем не менее, вовнутрь никто не залазил и потому я могу дать его первоначальную нетронутую картину. Описывать функции, характеристики здесь, думаю, не стоит - подобные описания есть в интернете и без меня. А вот разборки аппарата, с детальным рассмотрением всех внутренних составляющих - этого нет. На этом и сделаем упор.

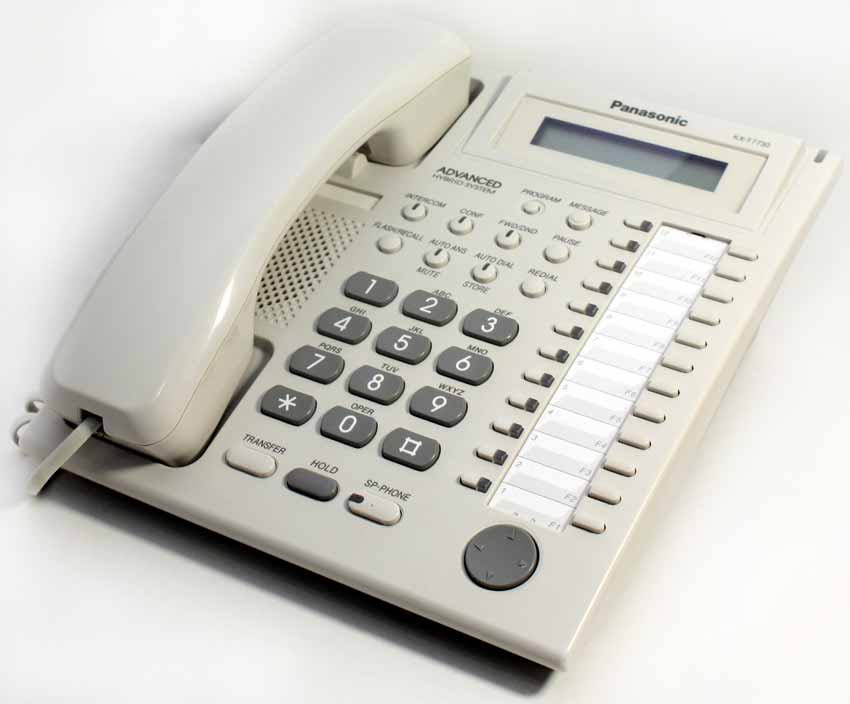

обзор телефона Panasonic KX-T7730



Вот так выглядит телефонный аппарат (фото взято в интернете)...

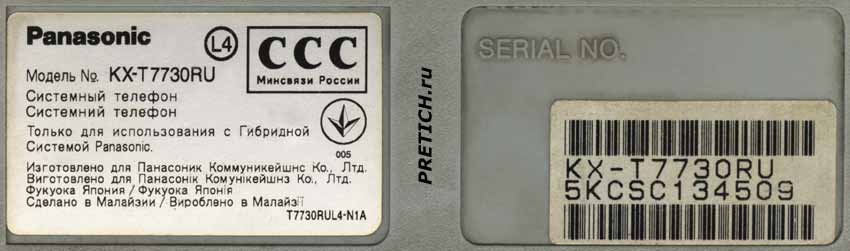

Panasonic KX-T7730RU обзор телефонного аппарата



На днище аппарата две наклейки. Одна с штрих кодом и серийным номером, другая этикетка и на ней: логотип Panasonic, модель KX-T7730RU, Системный телефон, Только для использования с Гибридной Системой Panasonic. Сделано в Малайзии. T7730RUL4-N1A.

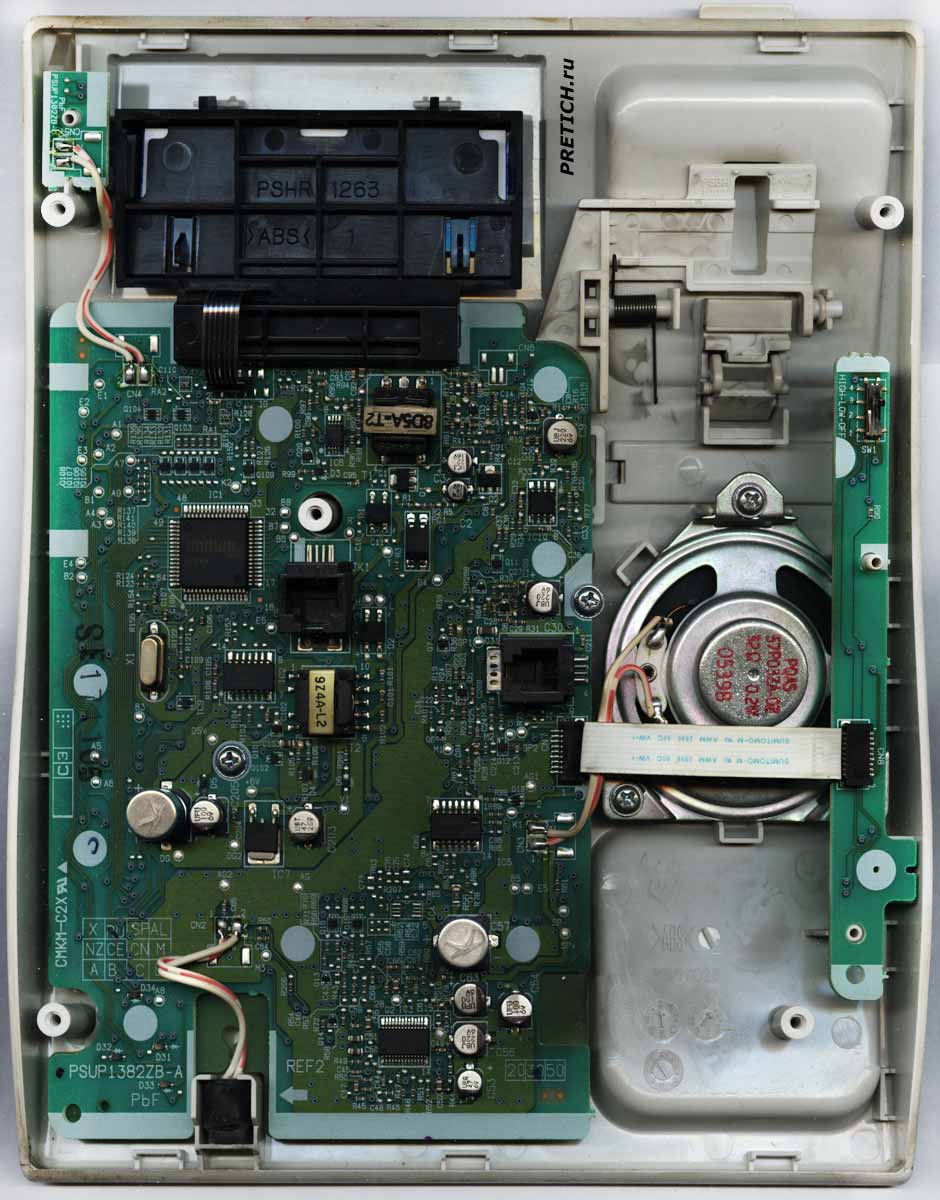

Panasonic KX-T7730 разборка телефона

+ Щелкните по фото, чтобы увеличить!



Выкручиваем винты на задней стороне аппарата и снимаем часть корпуса. Внутри видим одну большую системную плату. Отдельный блок дисплея, динамик громкой связи, еще две платы и микрофон... Разбираем все это.

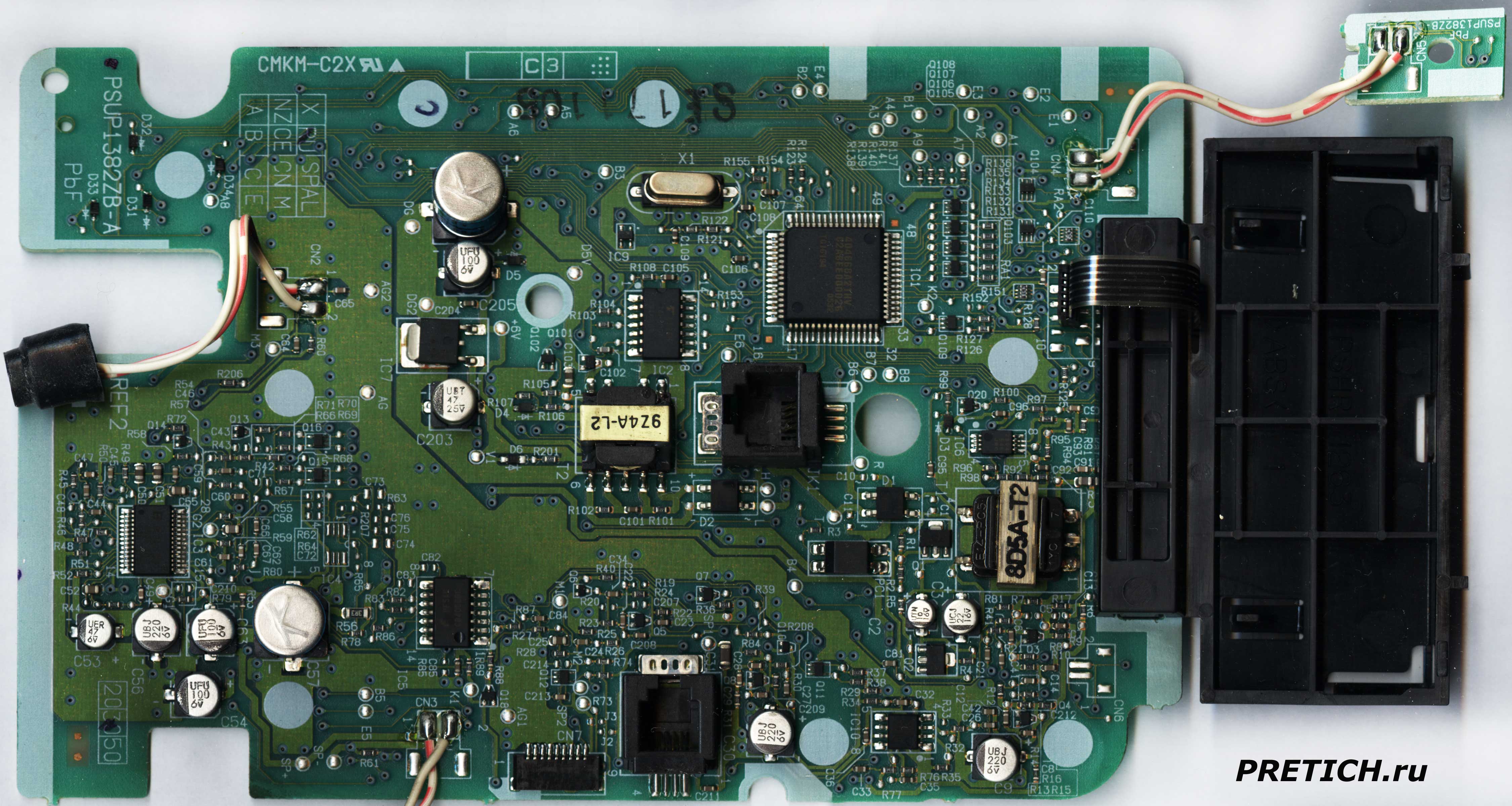

Panasonic KX-T7730 схема основной платы

+ Щелкните по фото, чтобы увеличить!

Размер: 4500 х 2400 - 834 Кб



Основная или системная плата, размеры 155 на 110 мм. На плате маркировки: CMKM-C2X и PSUP1382ZB-A. К плате подключены такие штуки: ЖК-дисплей через гибкий шлейф к разъему CN1. Рядом припаяны к плате два провода - разъем CN4 - это плата со светодиодом индикации (маркировка PSUP1382ZB-C). Разъем CN7 - к нему подключается одна длинная узкая плата (ее опишем ниже). Разъем CN2 - к нему подключен внутренний микрофон, для - громкой связи (селекторная или конференцсвязь). Соответственно есть полноценный динамик, с бумажным диффузором, он припаян двумя проводами к месту CN3. Провода все имеют маркировку полярности.


На плате распаяны следующие микросхемы: BL34018SK, процессор или контроллер телефонного аппарата имеет такую маркировку - 404668A2THV C2ABEE000026, на него никаких данных нет. Микросхема IC5 - PF5AG CD40668C, IC10 - 6183S 585... На плате также два трансформатора 9Z44-L2 и 8D5A-T2. Два разъема RJ11.

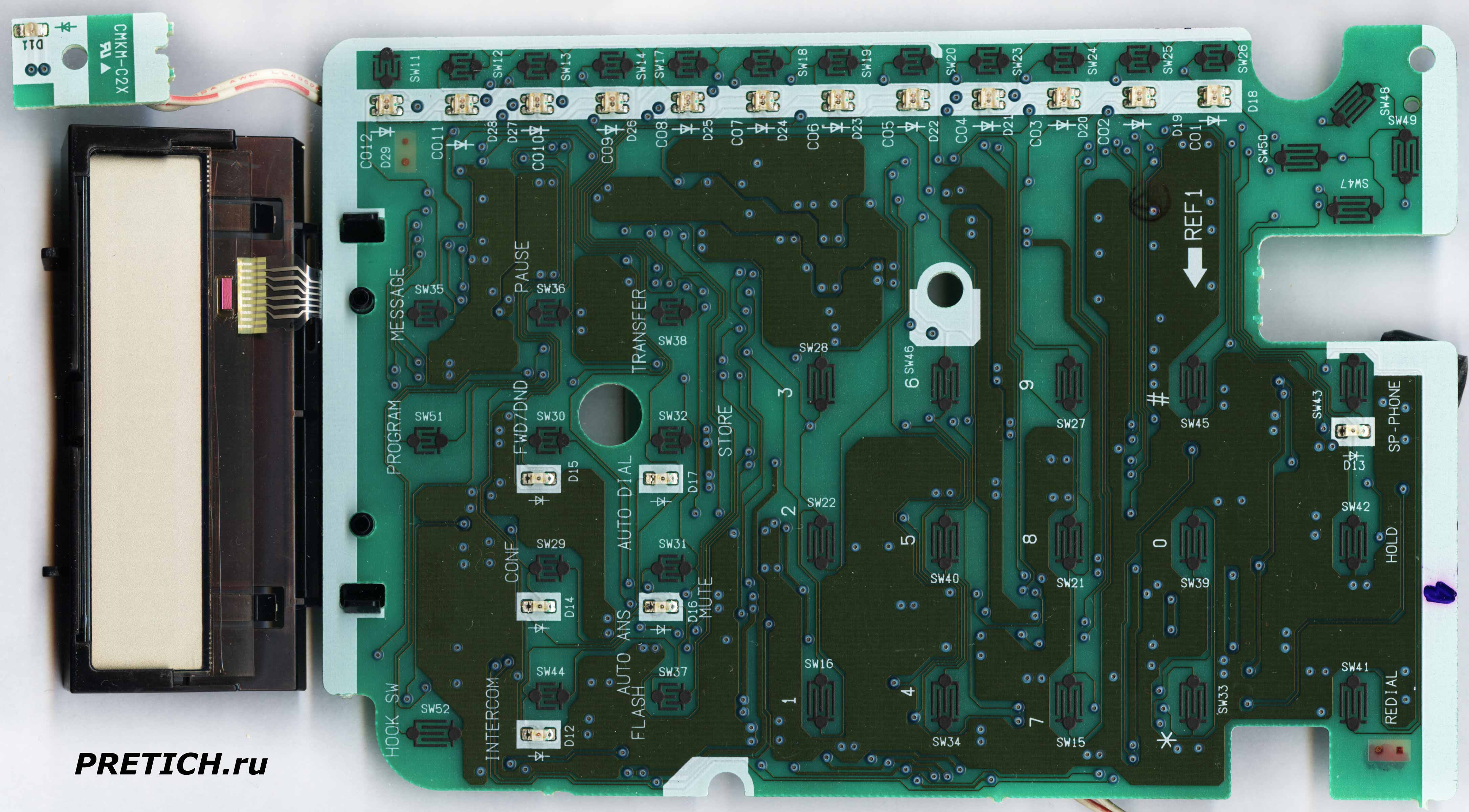

Panasonic KX-T7730 схема телефона, разборка

+ Щелкните по фото, чтобы увеличить!

Размер: 4341 х 2400 - 600 Кб



Обратная сторона платы, здесь пусто... контактные площадки для матрицы кнопок номеронабирателя, ряд SMD светодиодов подсветки...

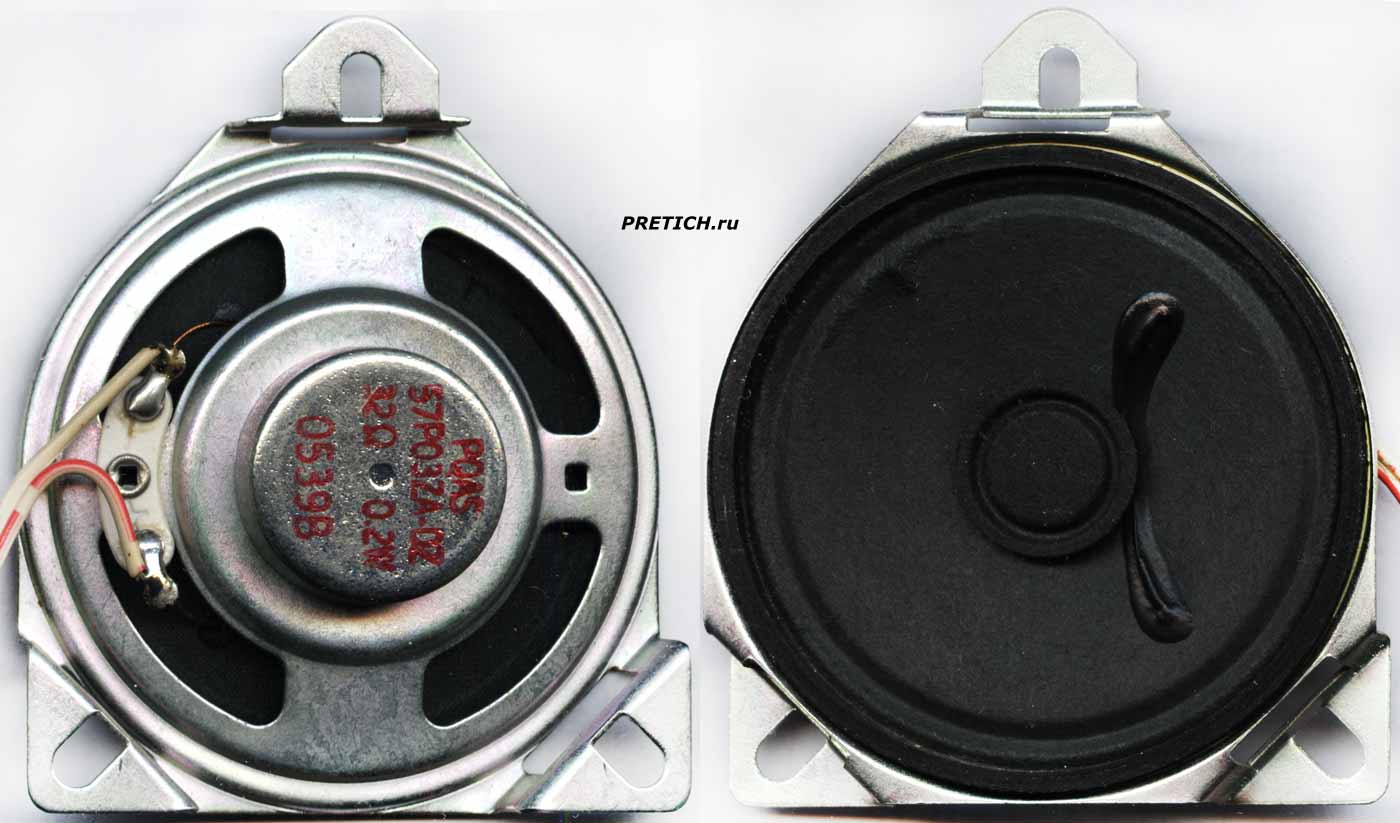

57P03ZA-DZ динамик в телефоне Panasonic KX-T7730

+ Щелкните по фото, чтобы увеличить!



Динамическая головка имеет на экране магнитной системы маркировку: POAS 57P03ZA-DZ 32 ОМ 0.2W 0539B. Как уже сказал, динамик полноценный, с бумажным диффузором и подвесом, выполненные заодно. Плоский пылезащитный колпачок участвует в формировании АЧХ. Стальная штампованная корзина, нормальные витые подводящие провода, центрирующая шайба из ткани с пропиткой...

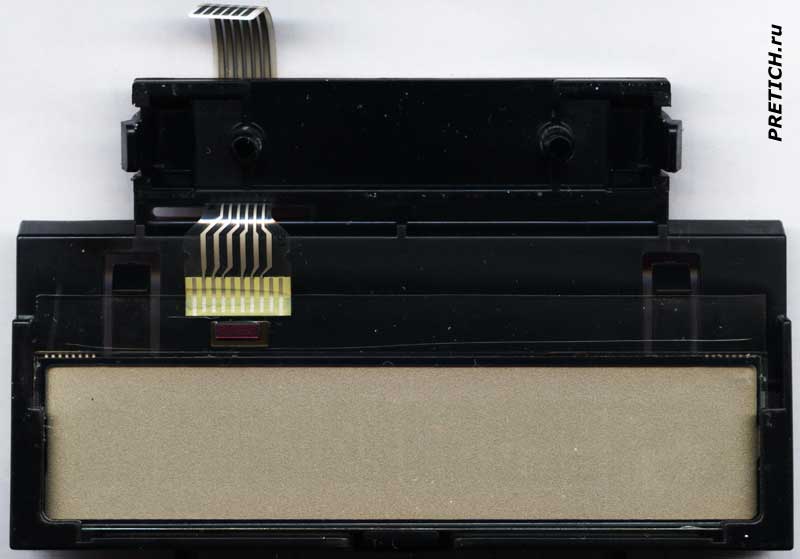

Panasonic KX-T7730 ЖК-дисплей в телефоне

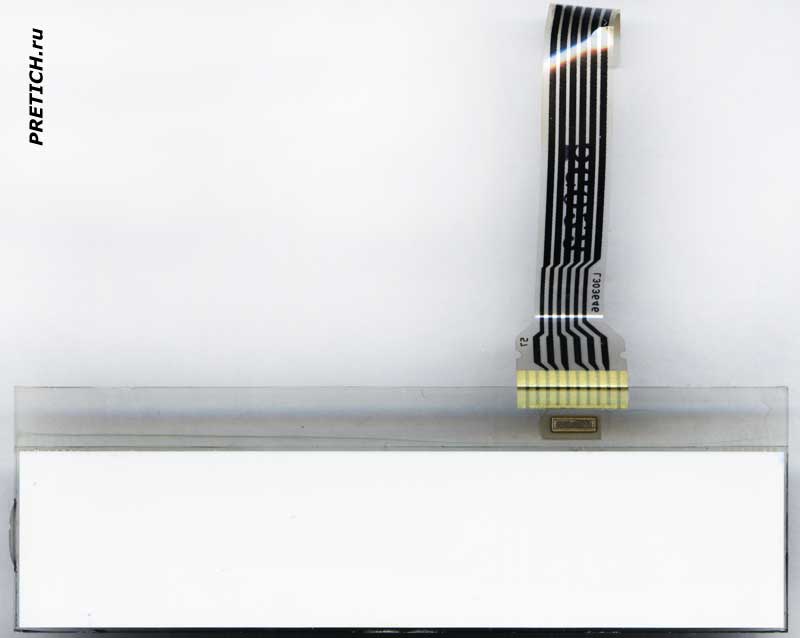

Panasonic KX-T7730 экран в телефонном аппарате



Монохромный ЖК-дисплей поворотный и закреплен на плате через защелки пластмассового корпуса. К разъему на плате подключен через гибкий шестижильный шлейф. На нем маркировка L303646.

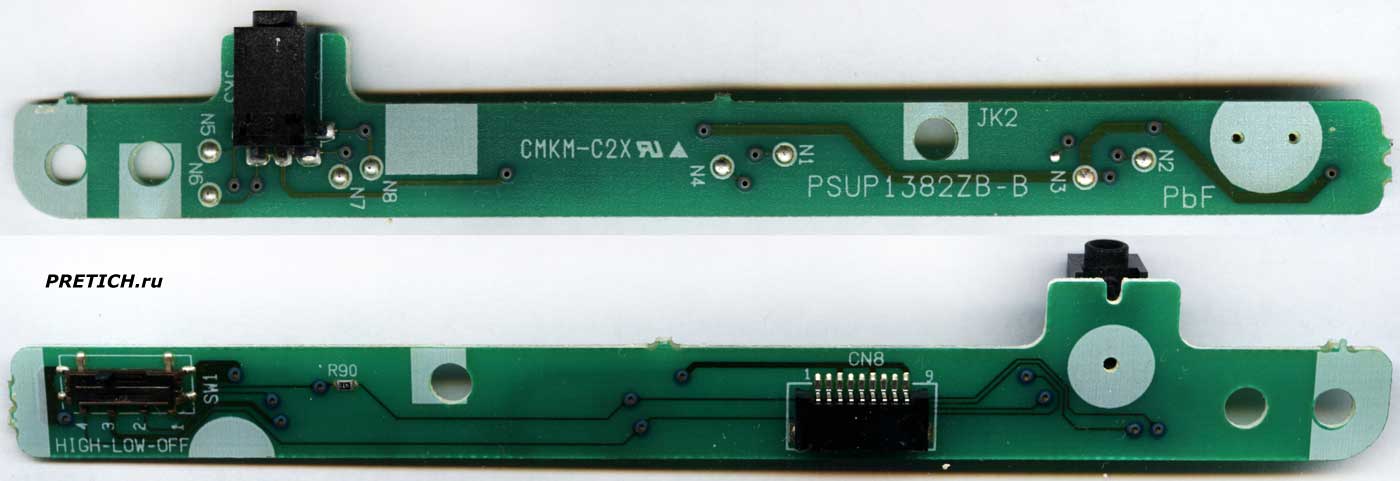

Panasonic KX-T7730 платы электроники в телефоне

+ Щелкните по фото, чтобы увеличить!



Узкая плата с маркировкой CMKM-C2X и PSUP1382ZB-B. На ней распаян разъем типа мини-джек для подключения гарнитуры. На обратной стороне платы элементы переключателя выходящего на нижнюю сторону аппарата (правка - не на нижнюю, а на боковую сторону), подписано HIGH-LOW-OFF и это регулятор громкости гарнитуры. И еще разъем под шлейф, которым эта плата соединяется с системной.

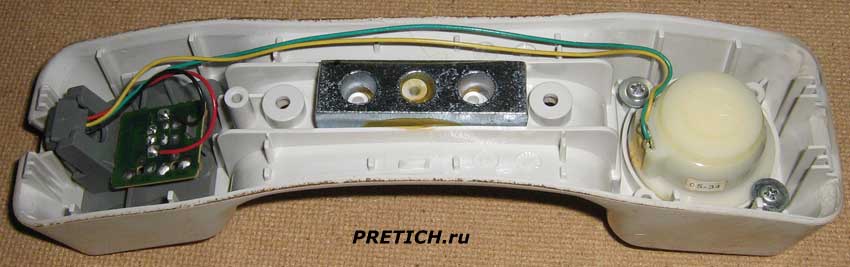

разбираем трубку телефона Panasonic KX-T7730

В трубке большой кусок металла...

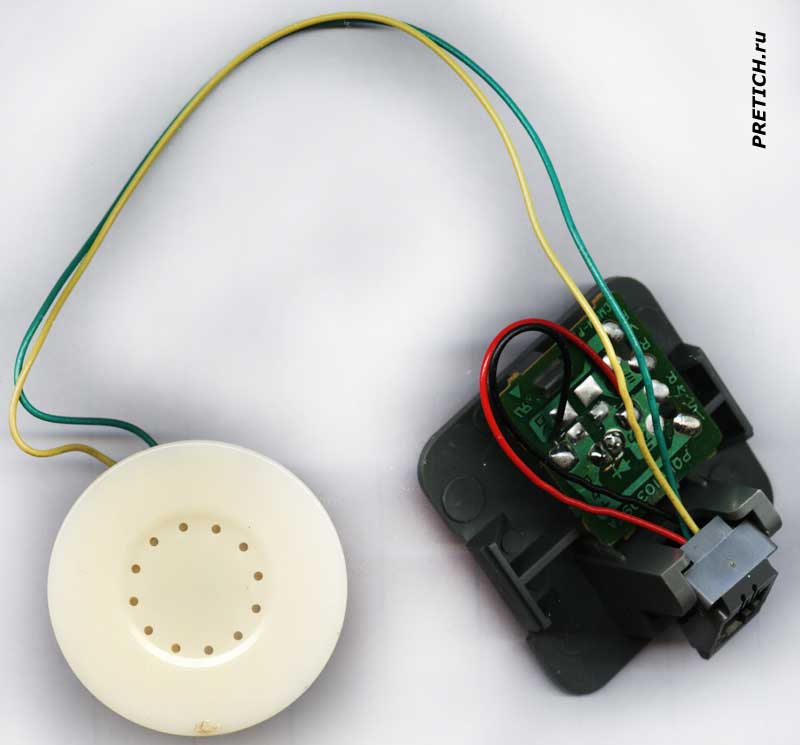

Panasonic KX-T7730 разборка трубки телефона Panasonic KX-T7730 ремонт телефонного аппарата

+ Щелкните по фото, чтобы увеличить!



В телефонной трубке все обычное: динамик или капсюль телефонный громкоговорителя, на нем маркировка SD150HP и плата с микрофоном, в пластмассовом акустическом оформлении... Ну и разъем RJ11 - для соединения трубки с аппаратом.

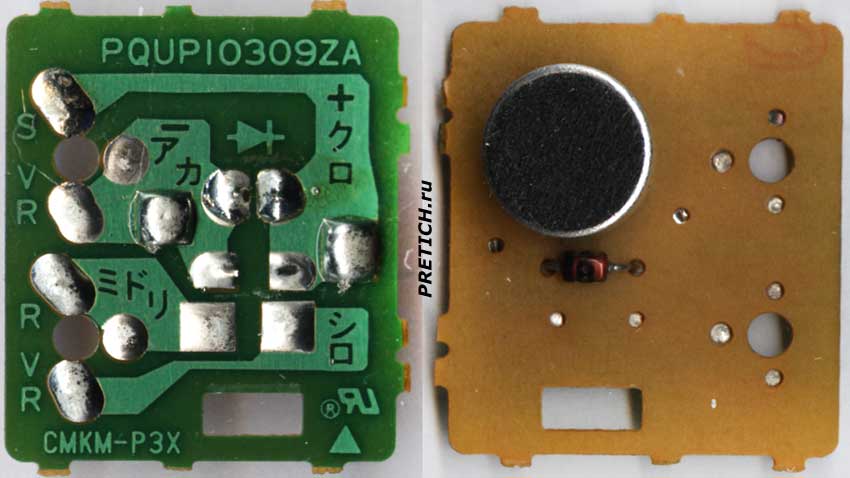

Panasonic KX-T7730 плата с микрофоном в трубке



Извлекаем плату, на ней маркировка PQUP10309ZA и CMKM-P3X. На плате распаян микрофон без маркировки и диод.



На этом все - разборка телефонного аппарата Panasonic KX-T7730 закончена. Если со временем появятся дополнительные материалы по нему, статью я дополню.



P.S. Забыл выложить фото микросхем на основной плате телефонного аппарата Panasonic KX-T7730, вот они:



404668A21HV C2ABEE000026 0532 TG16194 контроллер

Контроллер: 404668A21HV C2ABEE000026 0532 TG16194



BL34018SK микросхема, даташит не найден

BL34018SK - даташит не найден



CD4066BC микросхема, сигнальный переключатель

Сигнальный переключатель PF5AG CD4066BC



2904 546 JRC двухканальный операционный усилитель

Двухканальный операционный усилитель 2904 546 JRC



BA06 59 93 стабилизатор напряжения

Вероятно, стабилизатор напряжения BA06 59 93



74HC00A микросхема Quad 2-Input NAND Gate

74HC00A - Quad 2-Input NAND Gate



6183S микросхема, даташит не найден

6183S - даташит не найден







Михаил Дмитриенко, специально для PRETICH.ru

2018 г.
