Адаптер УКВ FM-U обзор и разборка

Адаптер УКВ FM-U обзор и разборка





Что же это зверь такой - Адаптер УКВ FM-U, иногда еще встречаемый, но практически не используемый? Когда в СССР, а позже в России началось засилье импортной аппаратуры, в т.ч. радиоприемников, обыватель вдруг узнал, что эти распрекрасные импортные аппараты не ловят многие отечественные радиостанции... Проблема заключалась в разном диапазоне частот. Решение было найдено в виде подобной "коробочки", которая одевалась на телескопическую антенну импортного приемника, и вуаля.



Адаптер УКВ FM-U полное описание устройства

+ Щелкните по фото, чтобы увеличить!

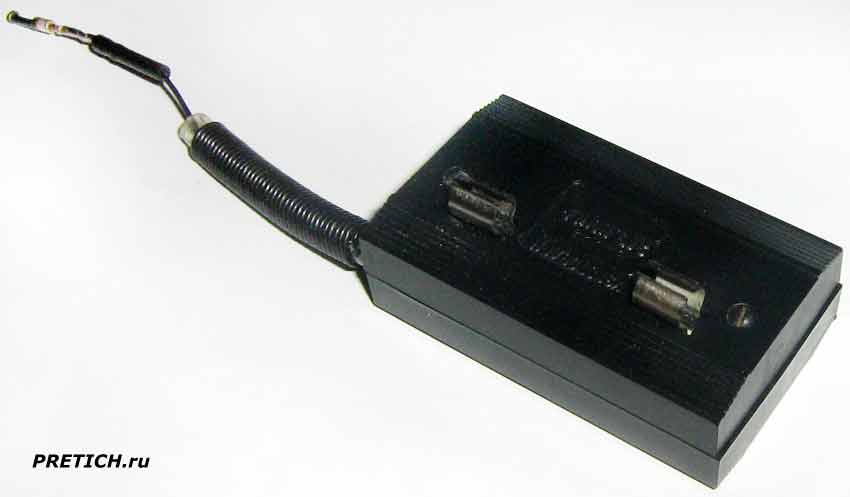

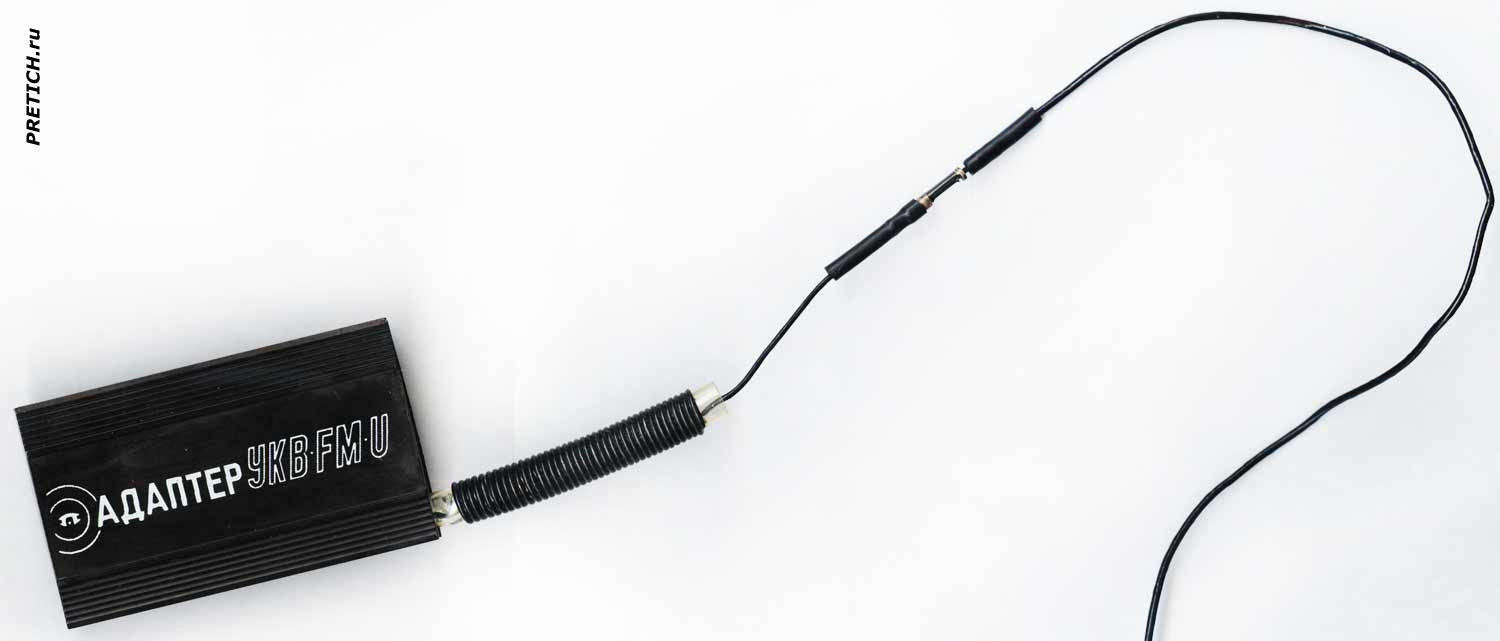

Итак, Адаптер УКВ-FM-U изготовлен в 1992 году на Московском Экспериментальном заводе "Протон". Это пластмассовая прямоугольная коробочка размерами 59х35х18 мм. На лицевой части устройства логотип завода "Протон", надпись Адаптер УКВ FM-U.



Адаптер УКВ FM-U завод Протон, 1992 год



Адаптер УКВ FM-U обзор устройства для радиоприемников



Адаптер УКВ FM-U этикетка устройства, СССР

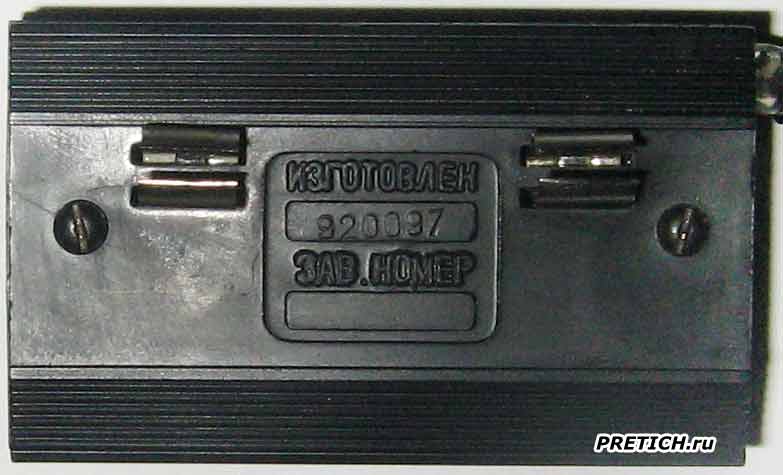

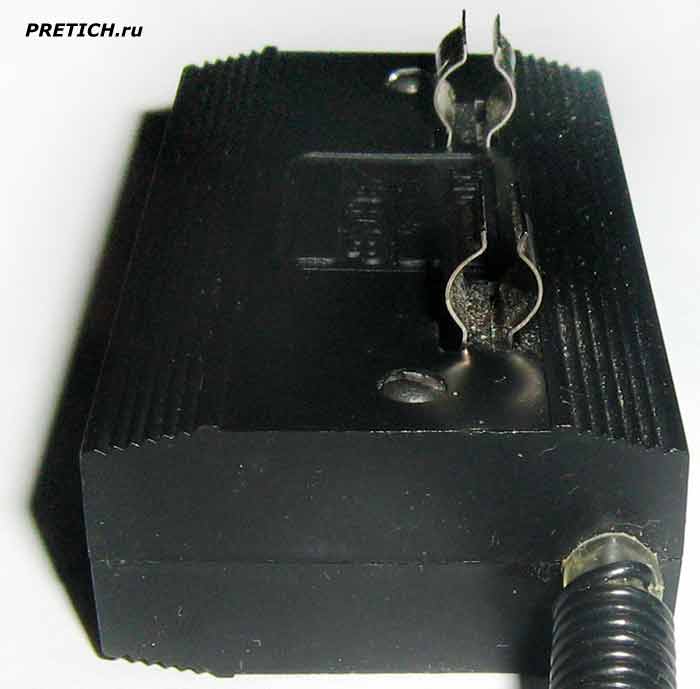

На другой стороне два металлических контакта, в виде пружинящих захватов - они насаживаются на телескопическую антенну. Между ними что-то вроде этикетки, на которой: дата изготовления - 920097. Заводской номер - поле пустует... Также два винта, для разборки устройства. С одного бока внутрь устройства уходит гибкая трубка, на которую намотана антенна...



Адаптер УКВ FM-U разъем удлинителя антенны

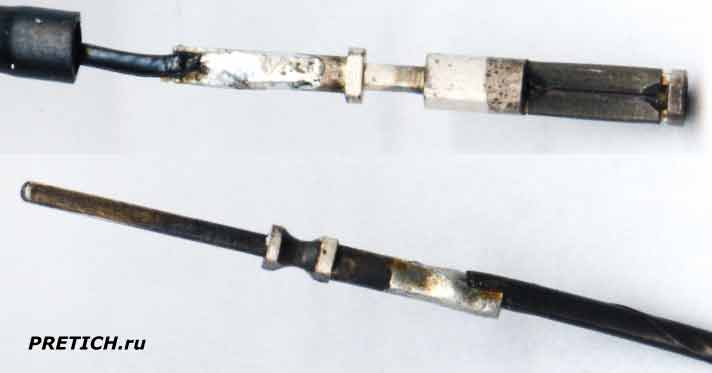

На конце антенны разъем, к нему подключается удлинитель - такой же провод, для усиления сигнала в местностях далеких от радиовещательных станций.



Адаптер УКВ FM-U полная разборка устройства

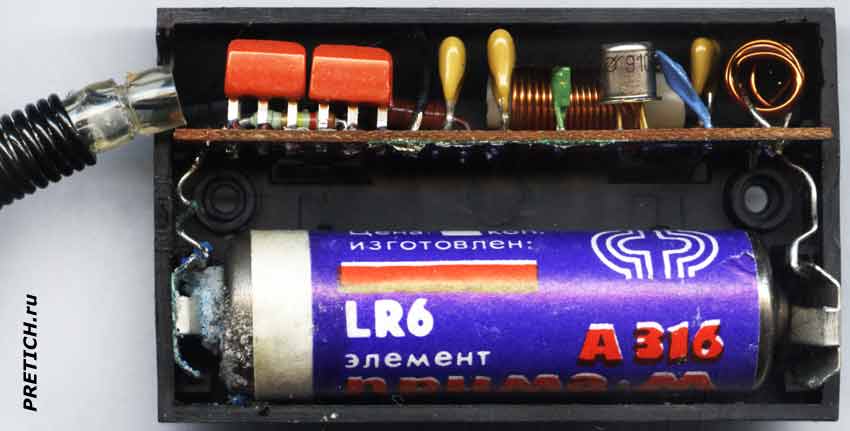

Приступаем к разборке. Она простая - выкручиваем два винта и разделяем корпус на две половинки. Внутри видим маленькую плату электроники и батарейку. Извлекаем все это и рассматриваем подробнее.



Адаптер УКВ FM-U схема устройства для радио

+ Щелкните по фото, чтобы увеличить!



7.103.014 плата адаптера УКВ FM-U

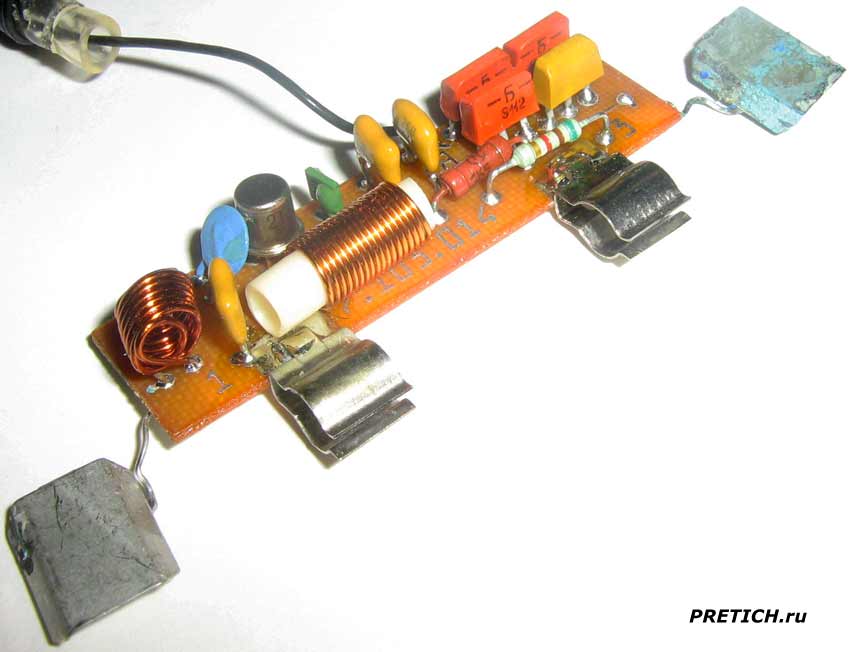

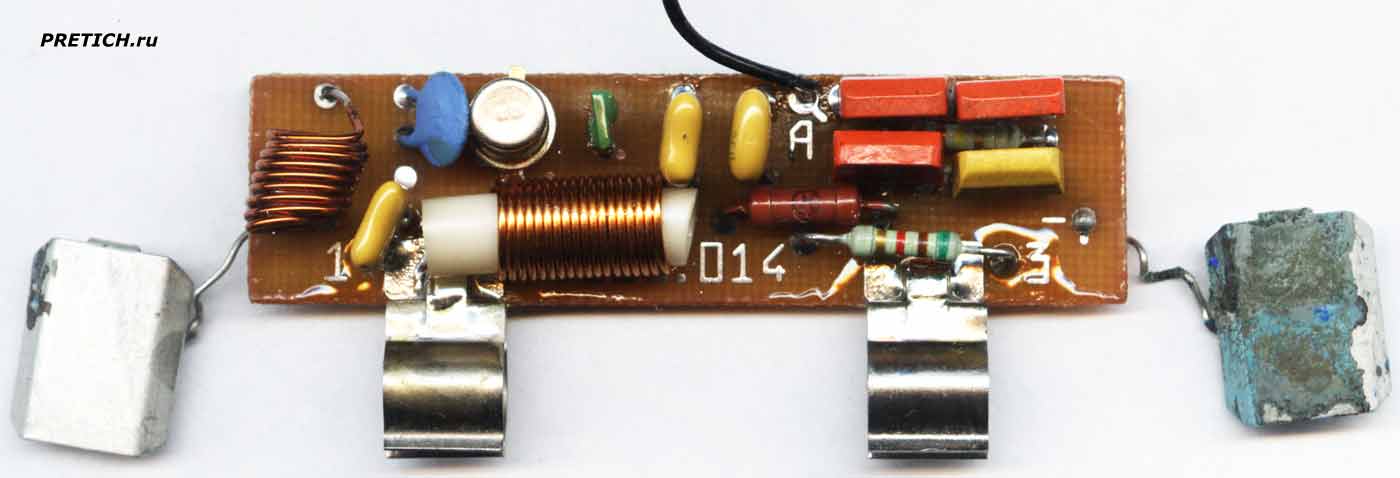

На плате маркировка 7.103.014. К ней припаяна антенна, разъемы для подсоединения к телескопической антенне, контактные площадки на батарейку. Такие элементы на плате: три транзистора КТ361Б и один 315А, один транзистор 2Т326Б (военный аналог КТ326Б). Конденсаторы, резисторы, контурные катушки...



Адаптер УКВ FM-U схема, все элементы

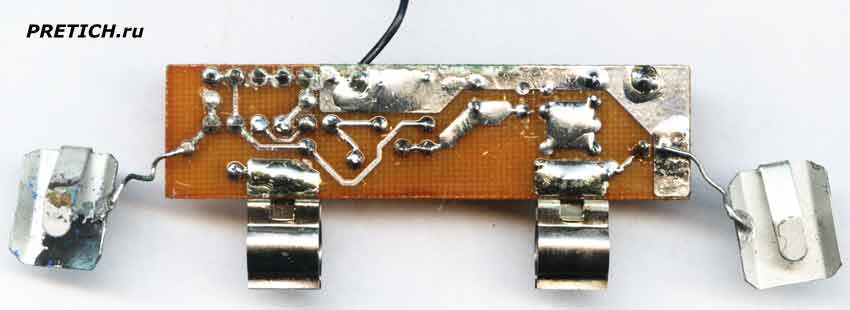

На обратной стороне платы элементов нет.



В адаптере установлена одна батарейка формата АА или элемент питания А316 на 1,5В. В моем экземпляре стояла батарейка Прима-М еще 1991 года... конечно, уже не рабочая.

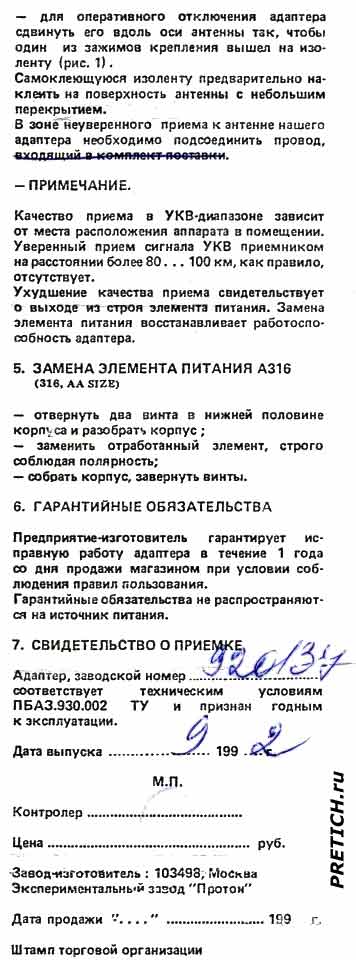

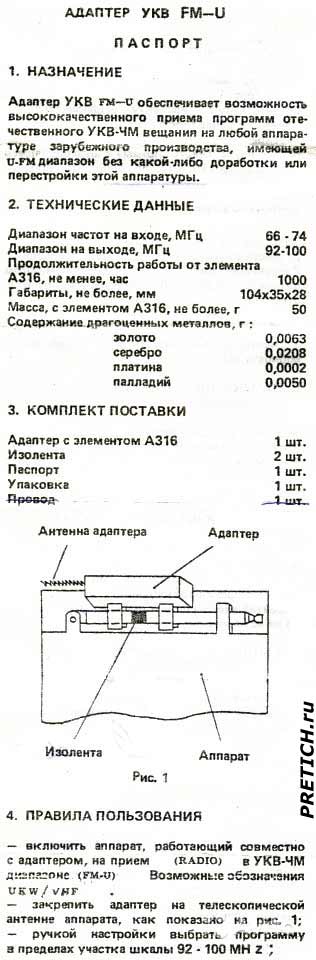

Ниже скриншоты паспорта на Адаптер УКВ FM-U, взятый мною из интернета, коротко информация оттуда:



Адаптер УКВ FM-U обеспечивает возможность высококачественного приема программ отечественного УКВ-ЧМ вещания на любой аппаратуре зарубежного производства, имеющей U-FM диапазон без какой-либо доработки или перестройки этой аппаратуры.



Технические данные:



Диапазон частот на входе 66-74 МГц

Диапазон на выходе 92-100 МГц

Продолжительность работы от элемента А316, не менее 1000 часов

Масса с элементом А316, не более 50 г

Адаптер соответствует техническим условиям ПБА3.930.002 ТУ



Адаптер УКВ FM-U паспорт на устройство

+ Щелкните по фото, чтобы увеличить!

Адаптер УКВ FM-U инструкция, руководство

+ Щелкните по фото, чтобы увеличить!



Современные отечественные радиостанции уже давно перешли на зарубежные частотные диапазоны и потребность в таких устройствах отпала.





Михаил Дмитриенко, специально для PRETICH.ru

2017 г.
