Проверка плоскостности с помощью интерференции

Проверка плоскостности с помощью интерференции



На всех рисунка цифрами обозначены:


1 - Пластина стеклянная плоская, ПИ-60; 2 - Поверяемая мера; 3 - точка приложения (нажатие на пластину);

4 - Чёрной линией обозначены те грани, к которым прижимаем пластину; 5 - Полосы интерференции (в воздушном клине)



Это иллюстрации к циклу статей по ремонту или доводке концевых мер длины - читайте по ссылке

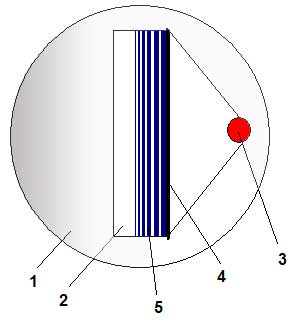

Проверка плоскостности с помощью интерференции

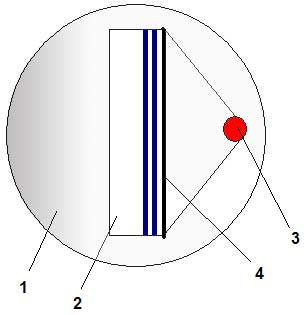

Проверка плоскостности с помощью интерференции ровная

Обычные ровные полосы

Изменением воздушного клина добиваемся одной-двух полос.

Здесь - так должна выглядеть хорошая мера

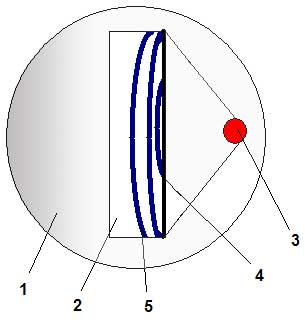

Проверка плоскости с помощью интерференции бугор

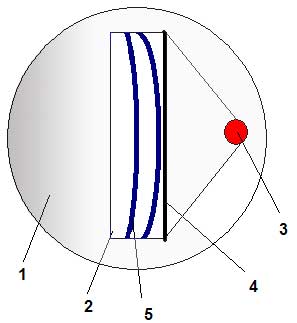

контроль плоскости с помощью интерференции яма

Полосы показывают бугор (по длине плоскости)

Полосы показывают яму (по длине плоскости)



Проверка плоскостности с помощью интерференции КМД

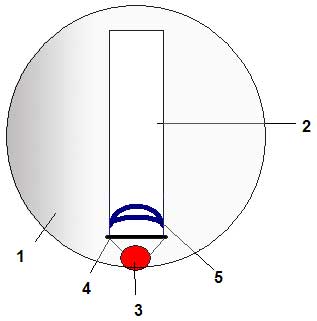

Проверка плоскостности с помощью интерференции доводка

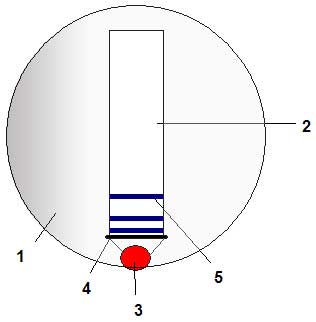

Проверка плоскости поперёк меры
Здесь - так должна выглядеть хорошая мера



Здесь поперечный бугор

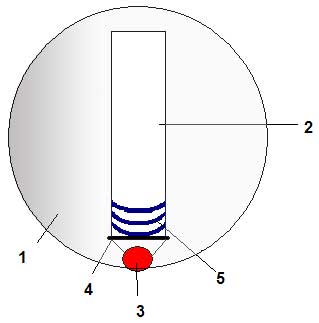

ремонт КМД Проверка плоскостности с помощью интерференции

Здесь поперечная яма.

Михаил Дмитриенко
